PUERTAS DE GARAJE SECCIONALES DE ACERO
Puertas seccionales de 20 mm de grosor y alto aislamiento
¿Una amplia selección de relieves y colores? ¿A un precio atractivo? ¿Alta calidad, gran comodidad, alta seguridad y eficiencia energética?
Entonces elija las puertas seccionales de garaje con aislamiento de 20 mm de Novoferm.

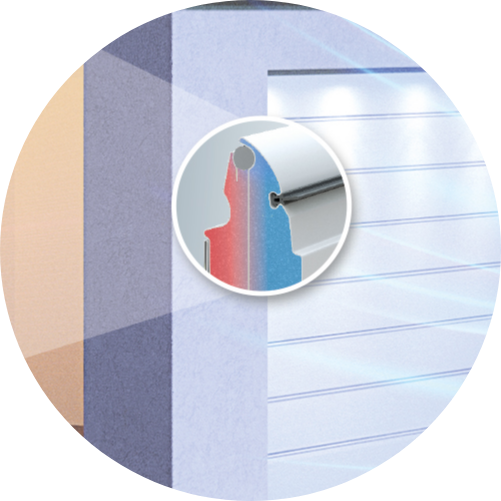

Puerta con alto aislamiento / reforma Las puertas seccionales de garaje Novoferm en la versión de 20 mm tienen un núcleo de espuma dura aislante de 20 mm de grosor para un alto aislamiento térmico. Ideal para renovaciones.
Amplia selección de motivos / colores. Estas puertas seccionales están disponibles en tres gofrados de puerta, dos superficies y 16 colores preferentes, modernos y con revestimiento final, para adaptarse a la arquitectura de su casa.

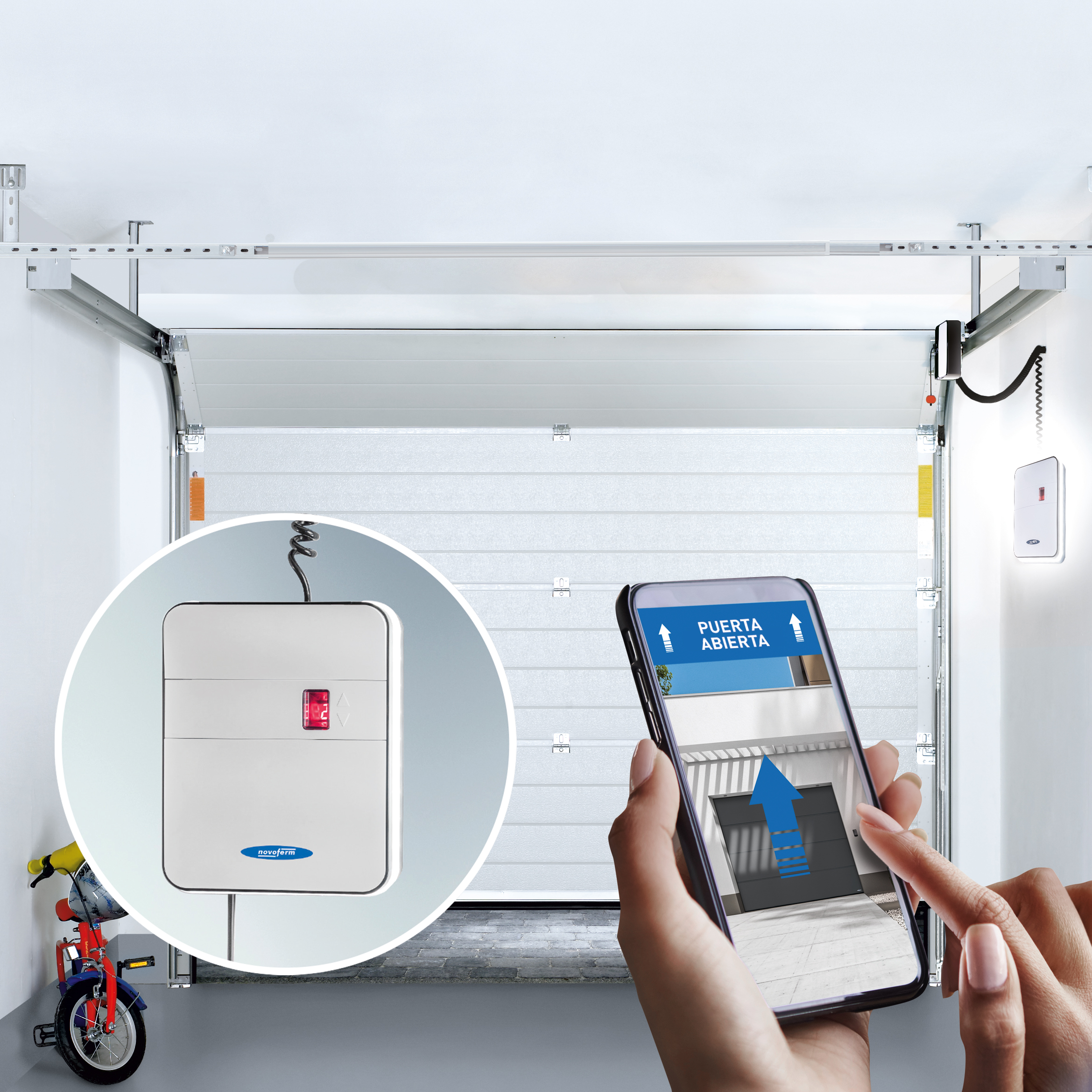

SmartHome-capable / Innovador El automatismo NovoPort, exclusivo de Novoferm y es smart home-capable, no se monta en el techo y ofrece muchas ventajas (pulsador, instalación sencilla, no ocupa espacios adicionales...)
Sus ventajas de un vistazo
- Para garajes privados de hasta 3.000 mm de ancho
- Alta calidad con hasta 3 años de garantía (Made in Spain)
- Disponible en 17 colores preferentes lacados y económicos, así como en dos superficies

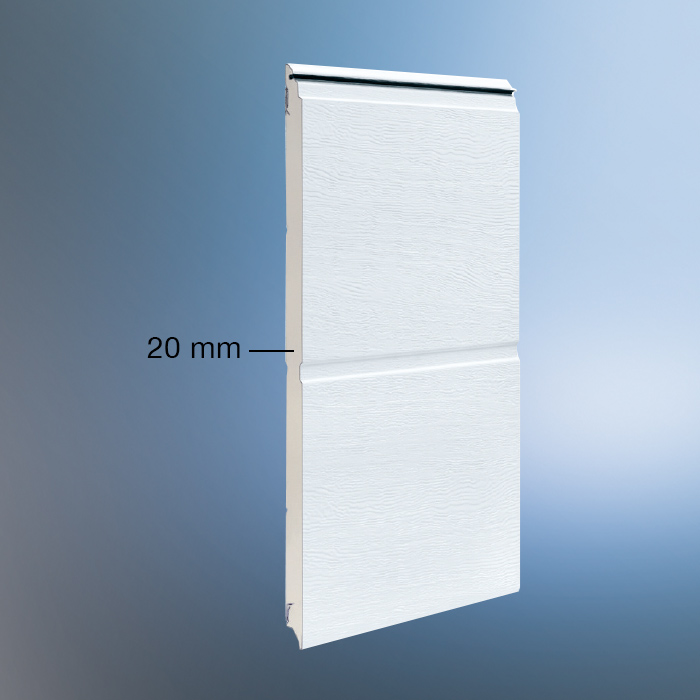

- Alto aislamiento térmico gracias al núcleo de espuma dura aislante de 20 mm de grosor (valor de aislamiento térmico K = 1,0 W/m²K)
- Resistencia antirrobo probada por TÜV (sin extras como puerta peatonal incorporada, desbloqueo de emergencia, ventana, etc.)
- Máxima seguridad personal gracias a la protección antipinzamiento interior y exterior
- Gran suavidad de marcha y estabilidad gracias a los perfiles de acero galvanizado de doble pared
- Gran comodidad gracias a los accionamientos para puertas de garaje silenciosos y aptos para SmartHome
- Elevado confort gracias al automatismo NovoPort patentado
SUPERFICIES, COLORES Y EQUIPAMIENTO
ACABADOS

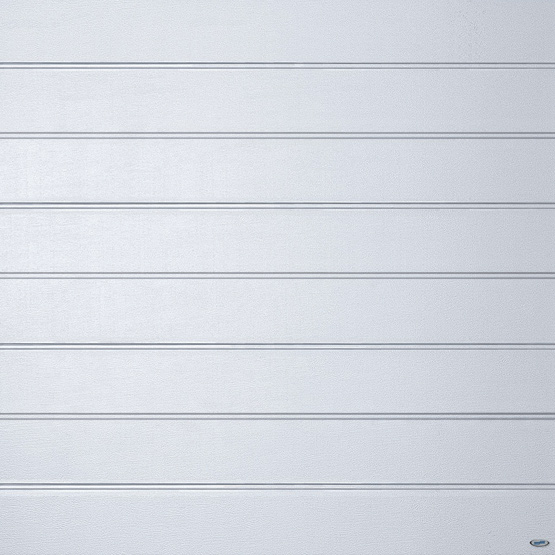

Puerta en relieve
Añada el toque final al aspecto de su hogar. Con líneas modernas y funcionales en gofrado de junquillos o lamas grandes. Con puertas seccionales de 20 mm de grosor, puede elegir entre hasta tres acanalados de puerta.
Las ilustraciones para garajes individuales muestran un tamaño de hoja de puerta de 2.500 x 2.125 mm.
Otros tamaños de puerta pueden diferir de la ilustración.
| Hoja de la puerta |
| Interior: Imprimación a base de poliéster, blanco grisáceo similar a RAL 9002 |
| Exterior estándar: Blanco tráfico similar a RAL 9016 (imprimado) |
| Exterior: Super-Color o RAL de su elección con recargo (revestimiento final) |

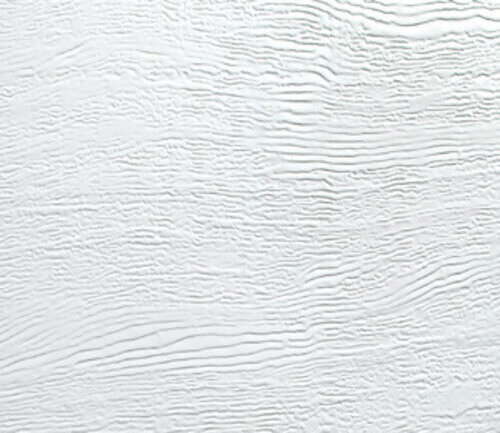

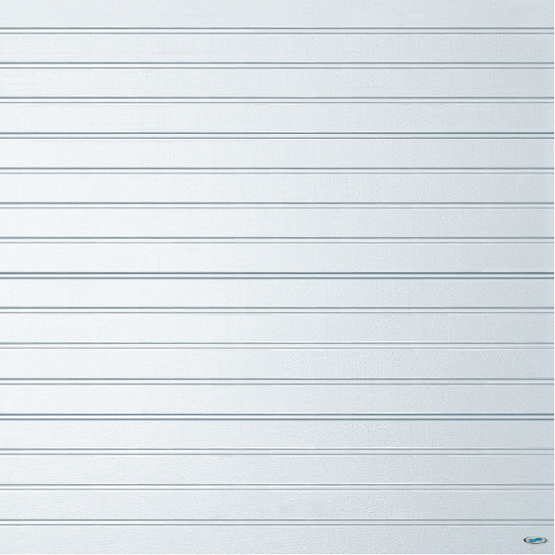

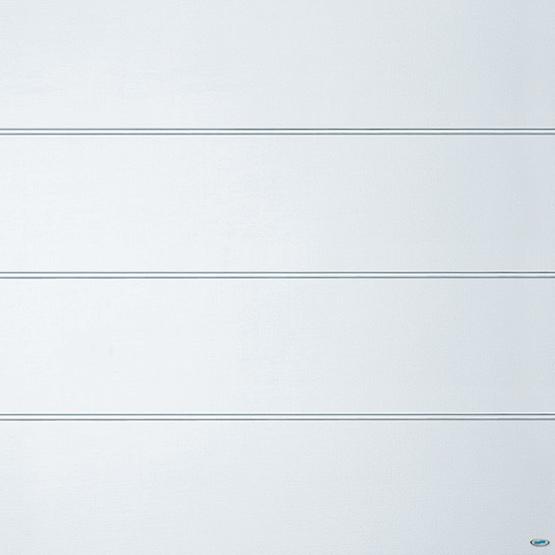

SUPERFICIES
Superficies

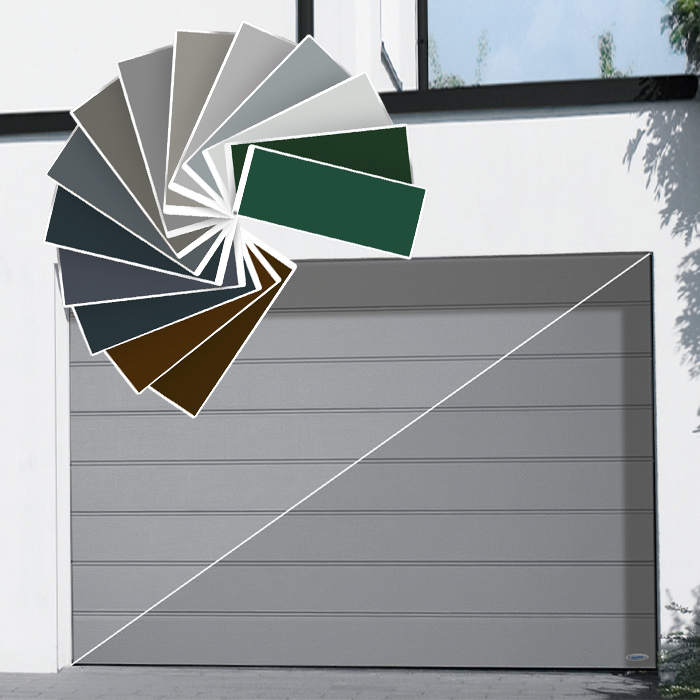

COLORES
Color estándar
Colores preferentes / colores SuperColor
ACRISTALAMIENTOS Y VENTANAS
Acristalamientos y ventanas
Si ya ha pensado en una puerta con un diseño y color determinados, pero aún no le parece lo suficientemente individualizada, eche un vistazo a nuestras atractivas opciones de acristalamiento. No sólo atraen la atención hacia su garaje, sino que también dejan pasar la luz. Esto resulta especialmente práctico si también utiliza su garaje como sala de ocio o taller.
Todos los acristalamientos Novoferm son de vidrio acrílico resistente a la intemperie o de policarbonato resistente a los golpes y se caracterizan por una transmisión máxima de la luz.
Dimensiones:
- interior: aprox. 392 x 192 mm
- exterior: aprox. 460 x 260 mm
Grosor del cristal:
- Para el gofrado de puertas de gran tamaño: doble cristal acrílico transparente o traslucido de 16 mm
REJAS DE COMPUERTA
Tiradores de puerta plastificados
Las manillas a juego están disponibles en los dieciséis colores.

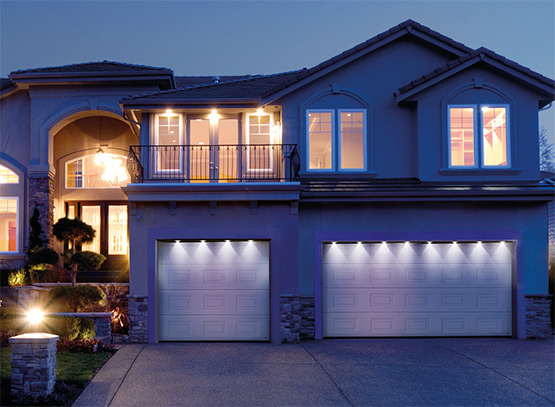

ILUMINACIÓN EXTERIOR DEL GARAJE
Iluminación exterior del garaje
Para que su puerta de garaje tenga la luz adecuada incluso después de la puesta de sol -y también para mantener alejadas a las personas no autorizadas-, le recomendamos el kit de iluminación LED. Crea un interesante diálogo con otras fuentes de luz, por ejemplo, ventanas iluminadas, y ambienta la arquitectura general de su casa. Dependiendo de la anchura de la puerta, el kit de iluminación consta de cuatro, seis u ocho LED, que se distribuyen uniformemente por toda la anchura de la puerta en un carril en forma de U. Se pueden controlar a través del mando a distancia o mediante el panel de control. Pueden controlarse a través del emisor manual, que también se utiliza para manejar el automatismo, a través de un temporizador independiente o de un detector de movimiento.

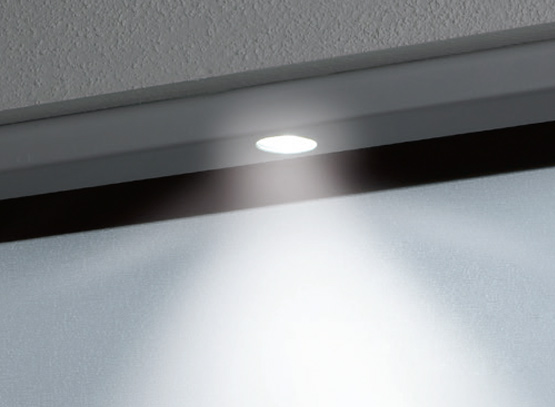

Ahorro de espacio y energía El kit de iluminación LED plano de color aluminio (40 x 20 mm) se instala debajo del dintel del garaje para ahorrar espacio, de modo que se conserva casi toda la altura libre. Los LED de larga duración garantizan una iluminación muy clara con un consumo de energía mínimo. Dependiendo de la anchura de la puerta, las unidades de iluminación se pueden acortar fácilmente a ambos lados para conseguir una iluminación simétrica exacta de la puerta.
Sus ventajas de un vistazo
- Distribución uniforme en todo el ancho de la puerta: 4, 6 u 8 LED para anchos de puerta de hasta 3.000, 4.000 ó 5.000 mm
- Posibilidad de conmutación independiente de la función del automatismo
- Longitudes disponibles: 3 m, 4 m y 5 m, a cortables en caso necesario
- La puerta y la luz pueden controlarse con un emisor manual
- Iluminación opcional con o sin movimiento de la puerta
- Iluminación brillante de bajo consumo
- Iluminación protegida de la intemperie
- Instalación que ahorra espacio bajo el dintel del garaje
- Larga vida útil gracias a la tecnología LED
- Incl. transformador de red 230 V/12 V
- Aluminio anodizado
APERTURA DE PUERTA DE GARAJE CON AUTOMATISMO ELÉCTRICO
APERTURA DE PUERTA DE GARAJE CON AUTOMATISMO ELÉCTRICO
Novoferm recomienda comprar una puerta de garaje junto con un automatismo, porque cualquiera que compre una puerta de garaje nueva hoy en día no solo quiere que tenga un buen aspecto, sino también que se abra fácilmente. Con un automatismo eléctrico, puede elevar el nivel de confort de su garaje con solo pulsar un botón y eliminar las molestias, simplemente pulsando el mando a distancia por radio o controlando con una app.
Todos los automatismos Novoferm se prueban en combinación con las puertas Novoferm. Esto garantiza la máxima fiabilidad funcional y durabilidad.
Y gracias al práctico desbloqueo de emergencia, siempre podrá entrar aunque se vaya la luz.
Selección de mandos para puertas de garaje
Seleccione su automatismo para puertas eléctricas:
ACCESORIOS PARA ACCIONAMIENTOS
Los accesorios adecuados también forman parte del equipamiento deseado. Dado que las personas tienen deseos diferentes y que las condiciones estructurales de una puerta de garaje o corredera no siempre son las mismas, ofrecemos una amplia gama de accesorios con los que podrá equipar nuestros sistemas para adaptarlos a sus necesidades individuales.
Galería
TECNOLOGÍA Y DETALLES

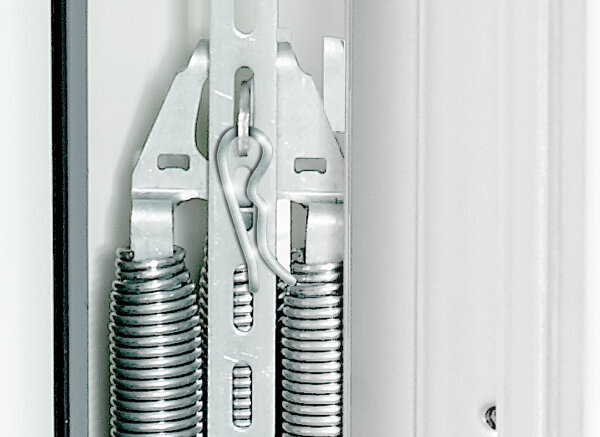

Muelle de tracción vertical
Muelle de tracción vertical
Nuestras puertas de garaje seccionales iso 20 con sistema de muelle de tracción vertical están equipadas con conjuntos de muelle de tracción múltiple de seguridad.
- Las puertas de garaje seccionales están equipadas con conjuntos de muelles de tracción múltiples estables.
- Los muelles se ajustan en el extremo superior del conjunto de muelles.
- Los muelles de tracción verticales permiten además una menor profundidad de montaje y ofrecen nuevas posibilidades cuando el espacio es limitado.
Detalles del muelle de tracción vertical
Detalles del muelle de tracción vertical

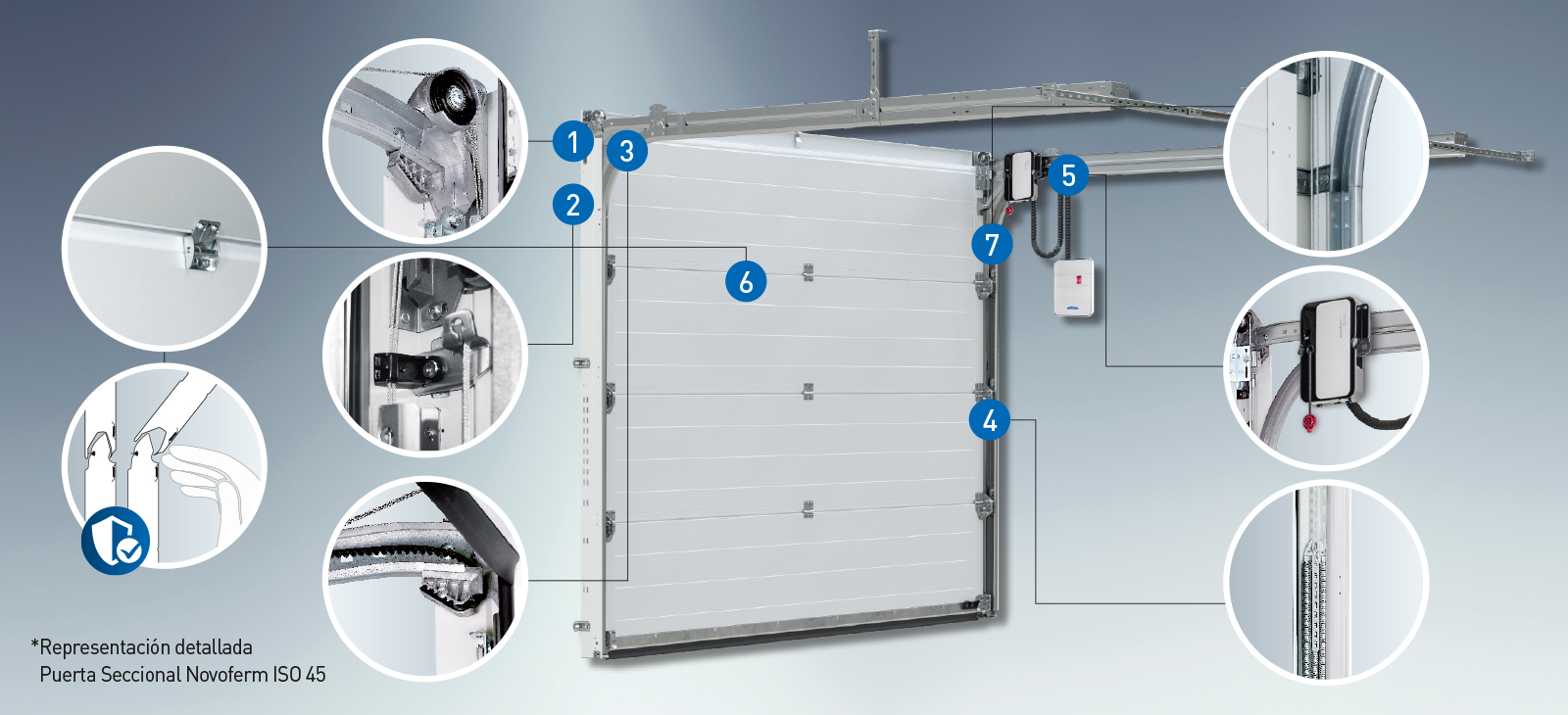

Las puertas seccionales de garaje ISO 20 e ISO 45 con anchuras de hasta 3.000 mm y una altura de 2.500 mm (lisa) o 2.750 mm (Woodgrain) están disponibles con un sistema de muelle de tracción vertical. Con ISO 70, esto sólo es posible hasta 3.000 mm (anchura) y 2.375 mm (altura).
Con una anchura de tope de sólo 80 mm por lado, estas puertas también son ideales para proyectos de renovación.
(1) RODILLO DE DESVÍO PROTEGIDO DE LA ENTRADA Los cables de acero se introducen verticalmente en el bastidor acodado a través de rodillos de desvío montados sobre rodamientos de bolas con soportes de polea en forma de U. Esto ahorra espacio en altura, en contraste con el muelle de torsión situado delante.
(2) PORTACABLES El portacables garantiza un paso seguro del cable en el marco angular sin que los cables toquen la sección aislada. La guía de la hoja de la puerta garantiza una posición de cierre óptima de la hoja de la puerta.
(3) FIJACIÓN INTEGRADA DE LA CORREA DENTADA La pieza final del molde incluye una fijación segura para la correa dentadaNovoPort® que no requiere mantenimiento.
(4) MÚLTIPLES PAQUETES DE MUELLES DE TENSIÓN Para puertas con muelles de tracción: El muelle se ajusta en la parte superior del paquete de muelles. Los muelles de extensión vertical permiten profundidades de instalación bajas y requieren poco espacio.
(5) NOVOPORT® - ÚNICO Y FLEXIBLE El automatismoNovoPort® garantiza la máxima comodidad de manejo e instalación. El motor no está fijado al techo como los automatismos convencionales, sino que simplemente se integra en el carril lateral de la puerta - a la derecha o a la izquierda, dependiendo de las condiciones estructurales.
(6) PROTECCIÓN CONTRA PELLIZCOS EN LOS DEDOS El diseño de las secciones y bisagras evita desde el principio los puntos de pellizco en la hoja de la puerta, tanto desde el interior como desde el exterior.
(7) PROTECCIÓN DE LA ENTRADA Y GUÍA DE LA CUERDA INTERIOR Los marcos en ángulo evitan en gran medida que los dedos se introduzcan entre la hoja de la puerta y el marco. Los cables de suspensión interiores minimizan el riesgo de lesiones y garantizan la máxima seguridad funcional.
DESTACADOS
- Instalación sencilla con baja altura total
- Ajuste sencillo del muelle
- Carriles horizontales más cortos (menos espacio necesario)
- Instalación rápida y sencilla del NovoPort
- Requiere poco dintel de serie
- También puede adquirir el sistema de muelle de tracción vertical para puertas seccionales ISO 45 e ISO 70 a un precio más económico que la variante de muelle de torsión.
ALTURAS DE SECCIÓN
ALTURAS DE SECCIÓN TIPO ISO 20, ISO 45 E ISO 70 - DIMENSIONES Y DIVISIÓN SECCIONAL
|
| Alturas de sección (división estándar) | Distancia entre cordones | ||||||
|
|
|
|
|
|
|
| ||
3125 | 6 | 525 | 525 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 |
3000 | 6 | 500 | 500 | 500 | 500 | 500 | 500 | 125 | 250 |
2875 | 6 | 500 | 500 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2750 | 6 | 500 | 450 | 450 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2625 | 5 | 525 | 525 | 525 | 525 | 525 | 131 | 263 | |
2500 | 5 | 500 | 500 | 500 | 500 | 500 | 125 | 250 | |
2375 | 5 | 500 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 | |
2250 | 5 | 450 | 450 | 450 | 450 | 450 | 113 | 225 | |
2175 | 5 | 450 | 450 | 450 | 450 | 450* | 113 | 225 | |
2125 | 4 | 525 | 525 | 525 | 525 | 131 | 263 | ||
2075 | 4 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 | ||
2050 | 4 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 | ||
2000 | 4 | 500 | 500 | 500 | 500 | 125 | 250 | ||
1925 | 4 | 500 | 500 | 450 | 450 | 125/ 113 | 250/ 225 | ||
1875 | 4 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 | ||
MEDIDAS ESTÁNDAR - MUELLE DE TRACCIÓN VERTICAL
TAMAÑOS ESTÁNDAR - MUELLE DE TRACCIÓN VERTICAL (CORDÓN HORIZONTAL, CORDÓN GRANDE, LAMINILLA GRANDE (INCLUIDA MICROLÍNEA), ASPECTO DE CASETE)
Talla estándar | |||||||
Tamaño de pedido (BMR)
Anchura x altura | Dimensión máxima de apertura de la pared / dimensión de apertura del garaje
Anchura x altura | Dimensión exterior del marco Anchura x altura | Dimensión interior del garaje (mín.)* (opc.) | Profundidad de montaje | Altura del techo (mín.) Funcionamiento manual/ | Altura libre | |
Funcionamiento manual | Unidad de accionamiento | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1825 | 1875 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1950 | 2000 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2075 | 2125 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1825 | 1875 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1950 | 2000 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2025 | 2075 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2075 | 2125 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2200 | 2250 |
2375 x 2375 | 2465 x 2465 | 2527 x 2485 | 2535 (2625) | 2995 | 2490 | 2325 | 2375 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1825 | 1875 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1950 | 2000 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2025 | 2075 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2075 | 2125 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2200 | 2250 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2325 | 2375 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2450 | 2500 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2700 | 2750 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2075 | 2125 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1950 | 2000 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2075 | 2125 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1950 | 2000 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2075 | 2125 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2200 | 2250 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
Aplicable a junquillos horizontales (Woodgrain), junquillos grandes (Woodgrain), lamas grandes (Glatt) *Cuando se utiliza un conjunto de marco de aluminio o ayudas de instalación (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | |||||||
TALLAS DE RENOVACIÓN - BAJADA DEL MUELLE TENSOR DERECHO
medidas de renovación al sustituir una puerta seccional por una basculante
Con puerta basculante existente | Nuevo tamaño de renovación | |||||||||
Tamaño del pedido (BMR) | Medida exterior del marco | Altura libre | Cota de orden (BMR) | Máximo | Dimensión del marco exterior | Dimensiones interiores del garaje | Profundidad de instalación (EBT) | Altura del techo | Altura libre (LDH) | |
Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | (mín.)* (opc.) | (mín.) Funcionamiento manual/ | Funcionamiento manual | Unidad de accionamiento | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 2000 | 2050 |
| *Cuando se utiliza juego de marco de aluminio o ayudas de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | ||||||||||
Montaje
¿Cómo se instalan las puertas seccionales Novoferm?
El siguiente vídeo ilustra la instalación paso a paso de las puertas seccionales Novoferm. Los vídeos sirven únicamente como complemento de las instrucciones de instalación, uso y mantenimiento. No sustituyen a una instalación profesional realizada por personal especializado cualificado y formado.
INSTALACIÓN DE UNA PUERTA SECCIONAL AUTOMÁTICA
Haga clic en la animación de la izquierda para ver la instalación de una puerta de garaje seccional Novoferm utilizando el ejemplo del tipo ISO 45 con automatismo Novomatic 563 S con muelle de tracción vertical y las ventajas de forma visualmente atractiva.
Encontrará animaciones / vídeos detallados sobre las ventajas, la instalación y la programación de las puertas de garaje seccionales Novoferm en el canal YouTube de Novoferm:
https://www.youtube.com/NovofermVideos
¿Hemos despertado su interés?
Novoferm trabaja con una amplia red de distribuidores especializados en España - en su zona. Nuestros distribuidores especializados autorizados de Novoferm ofrecen asesoramiento profesional, venta, mediciones, instalación, desmontaje y eliminación ecológica de nuestros productos a precios competitivos con todo incluido.
Estaremos encantados de ayudarle.
¿Quieres un poco más?
Puertas seccionales Evolution premium
¿Es usted muy exigente?
¿Quiere obtener siempre lo mejor de todo? Con la puertaseccional Evolution premium, eso es exactamente lo que obtiene: la nueva puerta le ofrece la máxima eficiencia energética, seguridad, calidad y la más amplia selección de acabados y colores en un paquete que le hace feliz. Le presentamos la puerta seccional Evolution premium con aislamiento de 45 mm y rotura de puente térmico en detalle: con todos los detalles, ventajas y opciones de diseño.
Puerta seccional premium iso 45 Evolution
