PUERTAS ENROLLABLES DE ALUMINIO O ACERO

INDIVIDUAL Y UNIVERSAL

Nuestras puertas enrollables son cortinas de cierre individuales y universales. Cumplen todas las directivas y regulaciones vigentes. Por supuesto, nosotros realizamos también el montaje de conformidad con la normas DIN aplicables. El diseño de los perfiles y la elevada calidad del esmalte incoloro en las puertas de aluminio convierten su puerta enrollable en la tarjeta de visita de su casa. También es posible un acabado superficial opcional de color.

Usted elige entre varios modelos de puertas enrollables o numerosos equipamientos y accesorios.

¡POR QUÉ LAS PUERTAS ENROLLABLES DE NOVOFERM!

NORMAS DE SEGURIDAD EUROPEAS

De acuerdo con la norma europea EN 13241-1, las puertas industriales tienen que cumplir muchos requisitos en cuanto a seguridad. En todos ellos se persigue evitar los accidentes personales y materiales al manejar una puerta. El peligro de lesión tiene que estar limitado al mínimo y el riesgo de caída de la puerta abierta tiene que ser nulo.

Novoferm desarrolla y fabrica todas las puertas siguiendo estrictamente esas normas. Los certificados e informes de los ensayos correspondientes están disponibles a solicitud.

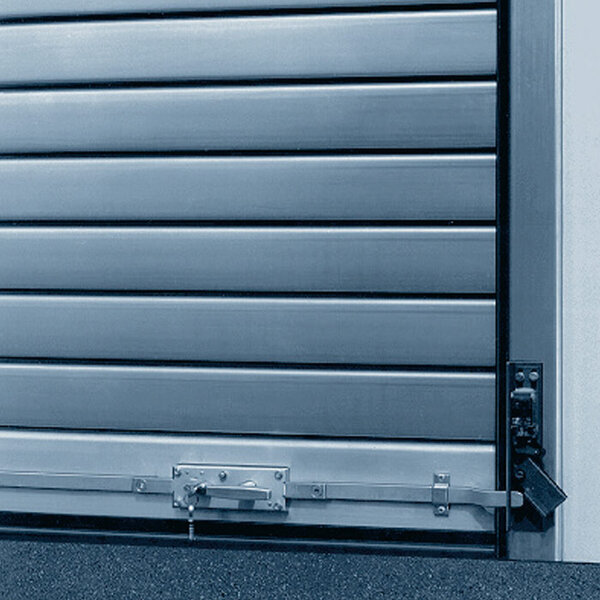

DISPOSITIVO ANTIRROBO

Impide la elevación de la cortina de la puerta. Incluye cerradura de cilindros para montaje en obra, tirador, varillaje de cierre lateral y contacto de desconexión.

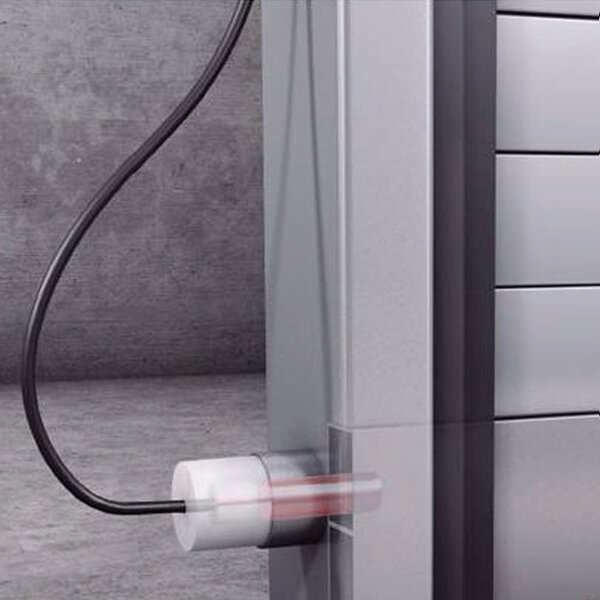

SERVO CERRADURA AUTOMÁTICA

Servo cerradura electromecánica a ambos lados.

Hasta 6.000 mm.

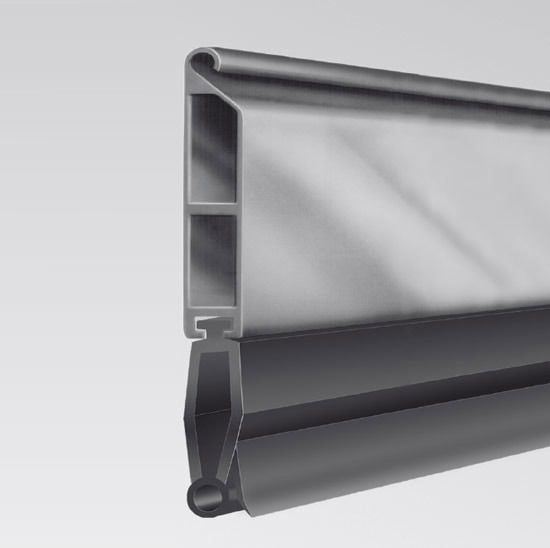

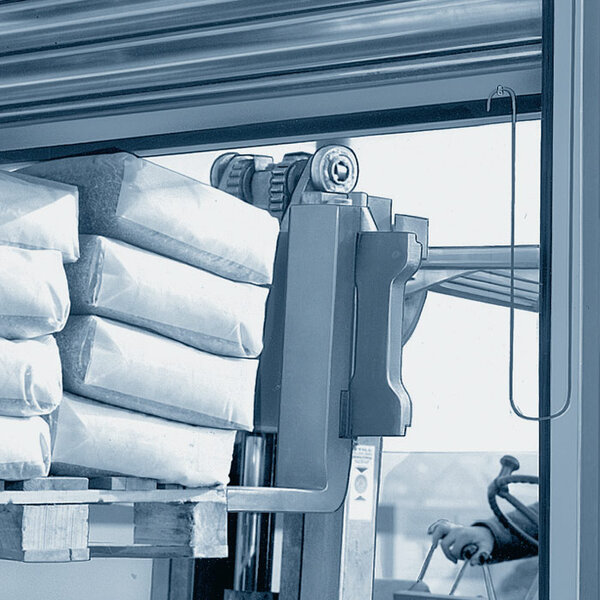

LISTÓN DE CONTACTO PARA LA PROTECCIÓN CONTRA ACCIDENTES

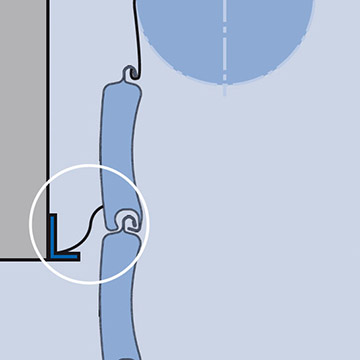

Situado en el borde inferior de la puerta, debajo del perfil de cierre, provoca la parada inmediata de la puerta cuando la cortina se topa con un obstáculo al bajar; a continuación la cortina sube de nuevo.
Sistema integrado generalmente en todas las puertas con accionamiento automático; si no es el caso, previa solicitud.

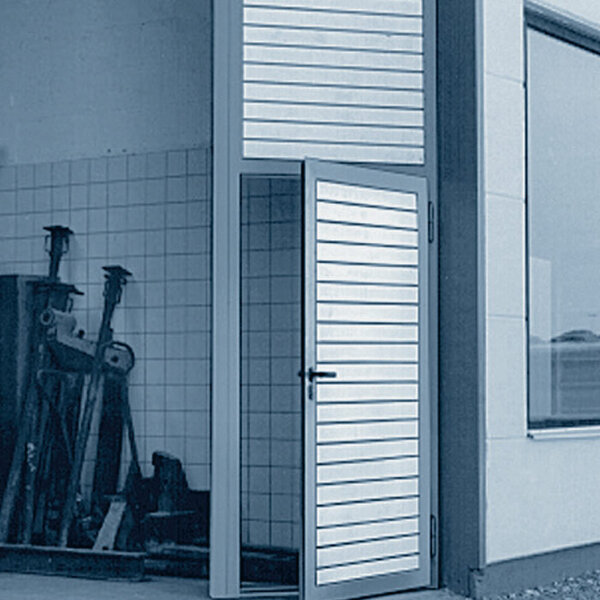

PUERTA PEATONAL INTEGRADA

Tamaño normalizado de 875 x 2.000 mm, para el paso de personas con la puerta enrollable cerrada, en el lateral pivotante o fijo (anchura total aproximada de 1050 mm).
La puerta accesoria en el lateral también puede estar revestida con lamas, en armonía con la puerta enrollable.

Tipos de puertas

PUERTAS ENROLLABLES TH 100
Lamas de doble pared con aislamiento térmico, en aluminio natural con esmalte incoloro como versión estándar. Con recubrimiento de color opcional. También con lamas ventana. Perfil de cierre de aluminio natural sin tratamiento.

TH100 aluminio natural con esmalte incoloro

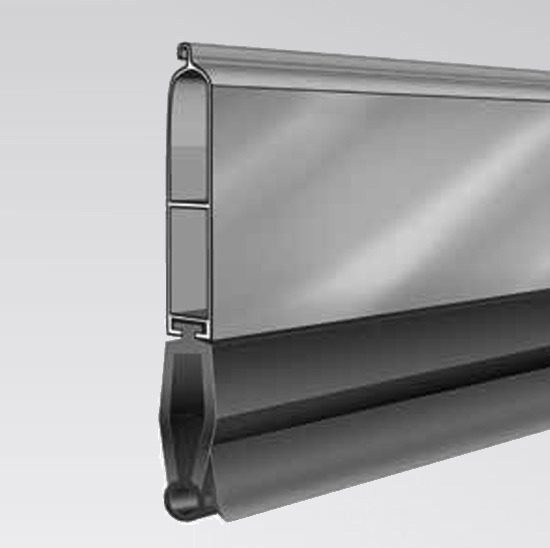

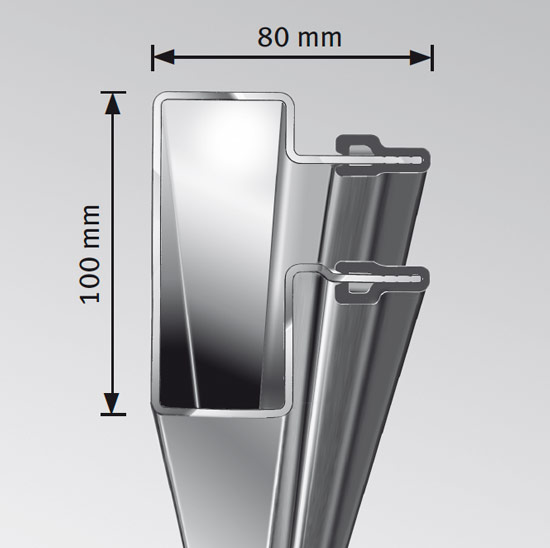

Lamas de aluminio de 100 mm

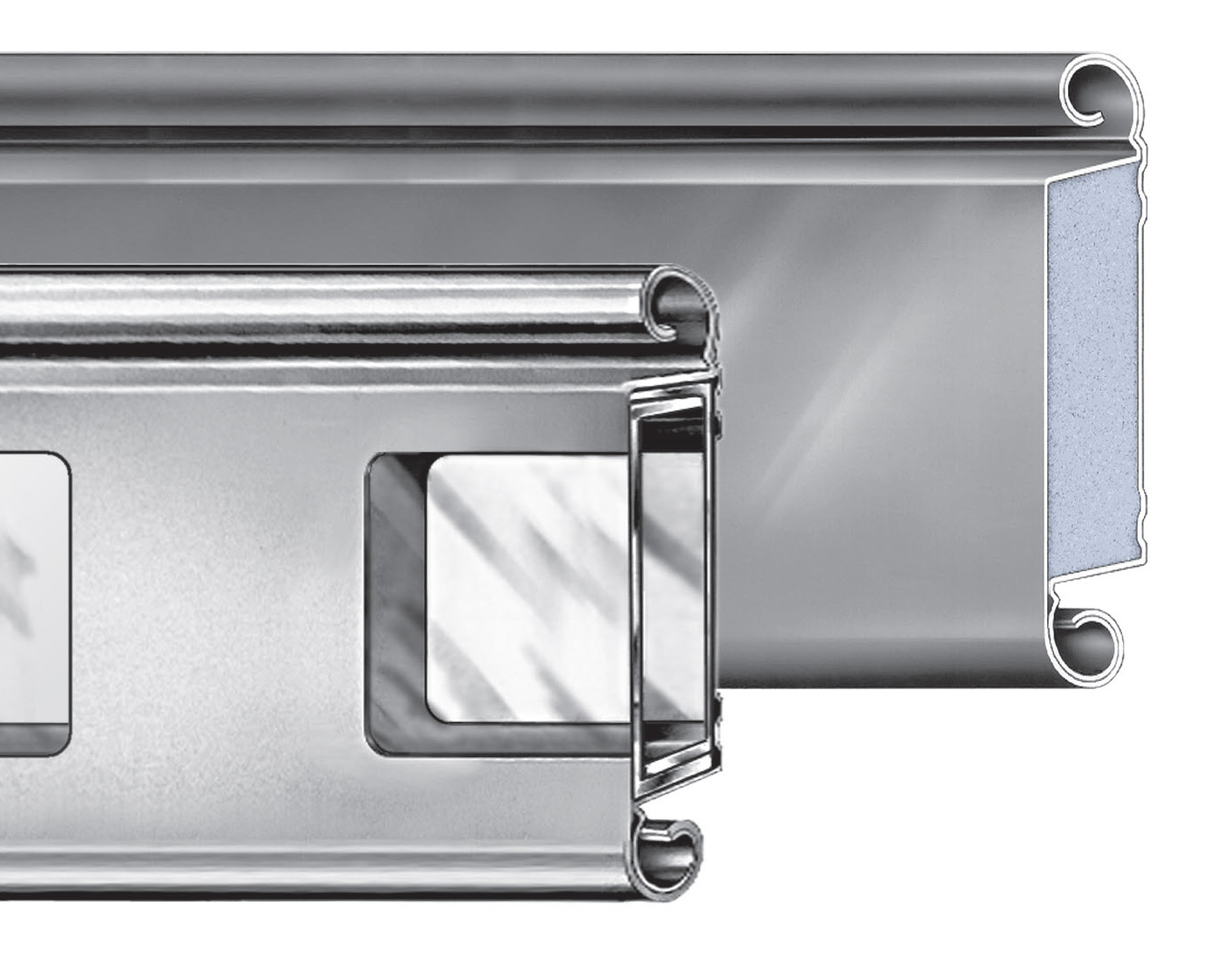

Perfil convencional con estructura de doble pared y núcleo termoaislante de espuma rígida de poliuretano, pero con un grosor aproximado de 23 mm. Elevada estabilidad superficial por la unión de las cubiertas y la espuma rígida sin adhesivo.

THGL100 aluminio acristalado

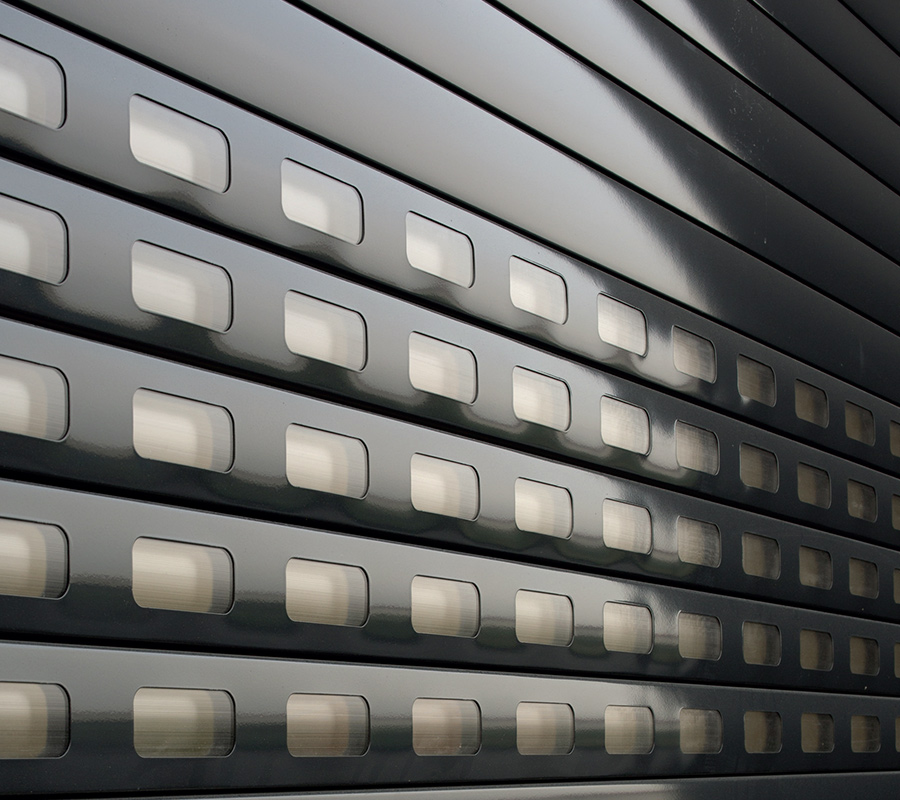

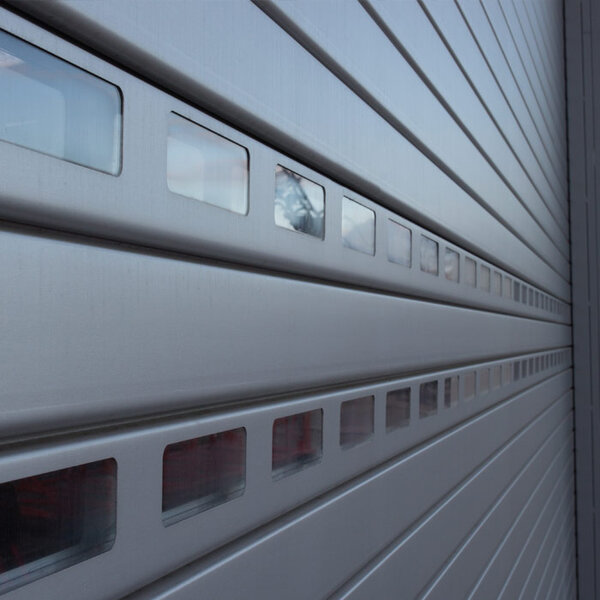

Lamas de aluminio acristaladas de doble pared con ventanillas, cubierta sintética doble (transparente), máx. 10 lamas con ventanillas, acabados superficiales como la TH100. Perfil de cierre de aluminio natural sin tratamiento.

PUERTAS ENROLLABLES TH 80
Lamas de doble pared con aislamiento térmico, en aluminio natural con esmalte incoloro como versión estándar. Con recubrimiento de color opcional. También con lamas ventana. Perfil de cierre de aluminio natural sin tratamiento.

TH80 aluminio natural con esmalte incoloro

Lamas de aluminio de 80 mm

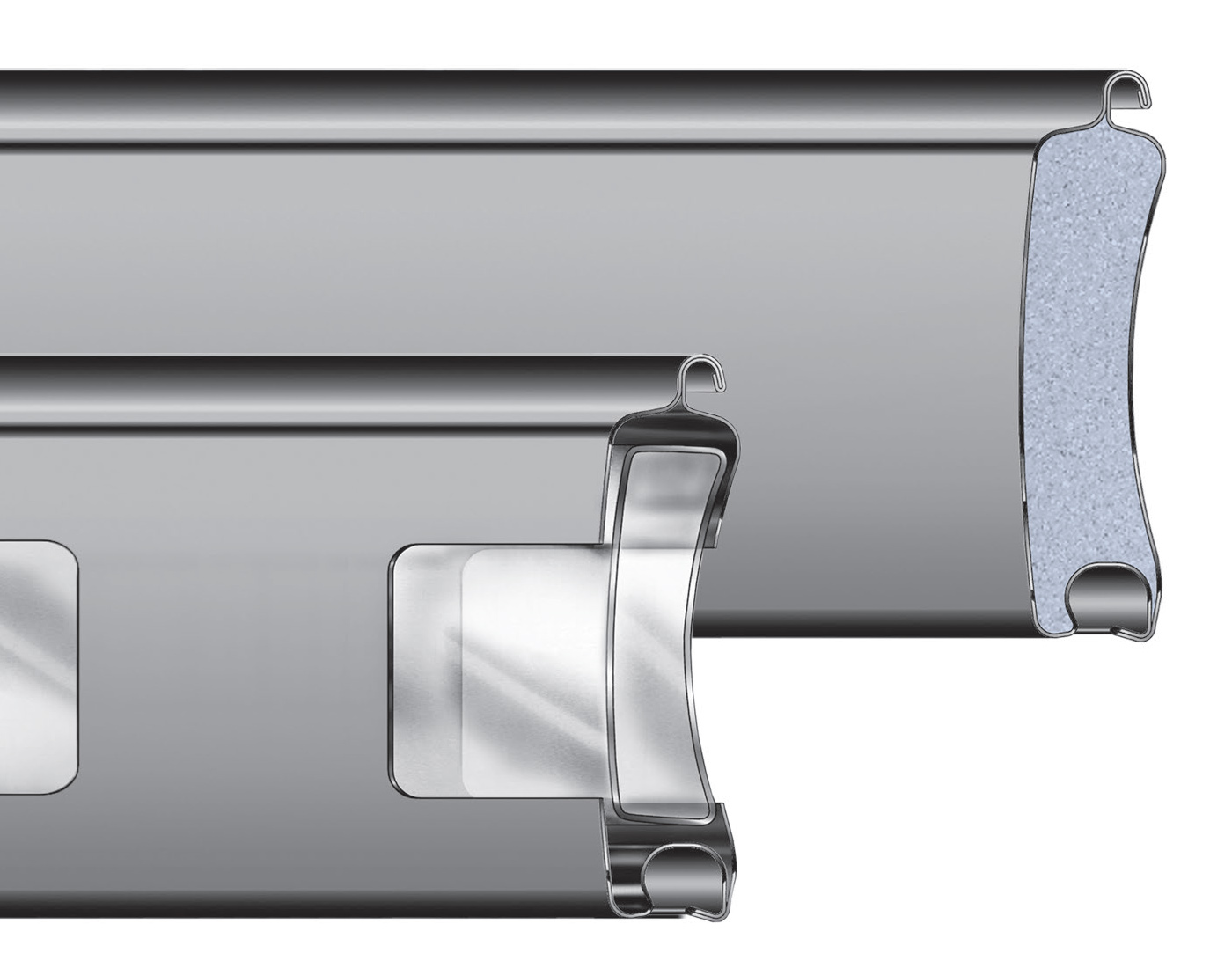

Doble pared, aprox. 20 mm de grosor. Con núcleo de espuma rígida de poliuretano termoaislante, unido a las cubiertas sin adhesivo y por lo tanto con máxima estabilidad superficial. Forma especial del perfil, en un diseño de alta calidad, que permite un enrollado más ajustado y reducir la altura del dintel.

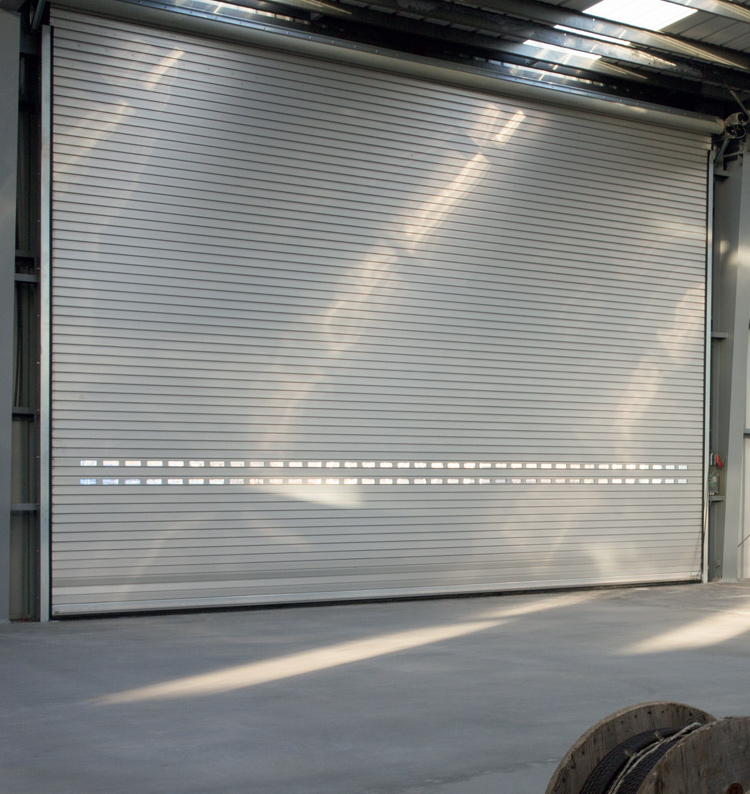

THGL80 aluminio acristalado
Lamas de aluminio con acristalado doble en las ventanillas, cubierta sintética doble (no transparente), máx. 5 lamas con ventanillas por cada puerta enrollable, acabados superficiales como la TH80.

PUERTAS ENROLLABLES V80 Y V80L
Aluminio simple en color natural o acero galvanizado sendzimir (estándar). Con recubrimiento opcional de color. Perfil de cierre de aluminio natural sin tratamiento.

V80 aluminio natural o acero

Lamas simples de 80 mm
Perfil clásico, disponible en dos modelos diferentes a elegir: de aluminio, grosor de 1 o 1,25 mm, resistente a la intemperie, acabado superficial natural bruñido; o de acero, grosor de 0,75 o 1 mm, acabado superficial galvanizado sendzimir.

V80 L acero

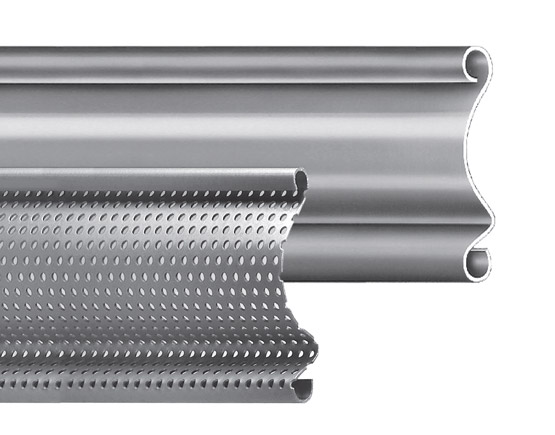

Lamas de ventilación simples, solo disponibles en el modelo de acero, grosor 1 mm, con perforaciones de 5 mm, permeabilidad al aire aprox. 25%. Acabado superficial estándar con galvanización sendzimir. Recubrimiento de color por ambos lados con recargo. Perfil de cierre de aluminio natural sin tratamiento.

CORTINAS DE LAS PUERTAS ENROLLABLES

De lamas con unión a modo de bisagra (ver perfiles en la siguiente página doble), dispuestas para evacuar el agua. La cortina de la puerta está fijada a los rodillos tubulares por suspensiones, su borde inferior está reforzado por un perfil de cierre dimensionado según los requerimientos, con burlete de goma de elasticidad permanente para compensar las irregularidades del suelo.

Lamas TH80 y TH100 aseguradas entre sí por sendas piezas finales laterales para evitar el deslizamiento; las lamas V80 están aseguradas contra el deslizamiento en la zona de la bisagra.

Sus ventajas de un vistazo

Buen aislamiento térmico
Funcionamiento silencioso
Revestimiento sintético de elasticidad permanente para compensar las irregularidades del suelo

Cierre automático de la puerta
Posibilidades de diseño con variedad de colores
Lamas opcionales con ventanillas y ventilación

Tecnología y detalles

Datos técnicos persianas enrollables

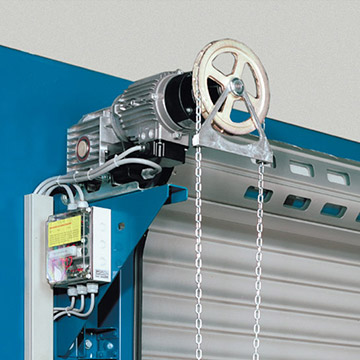

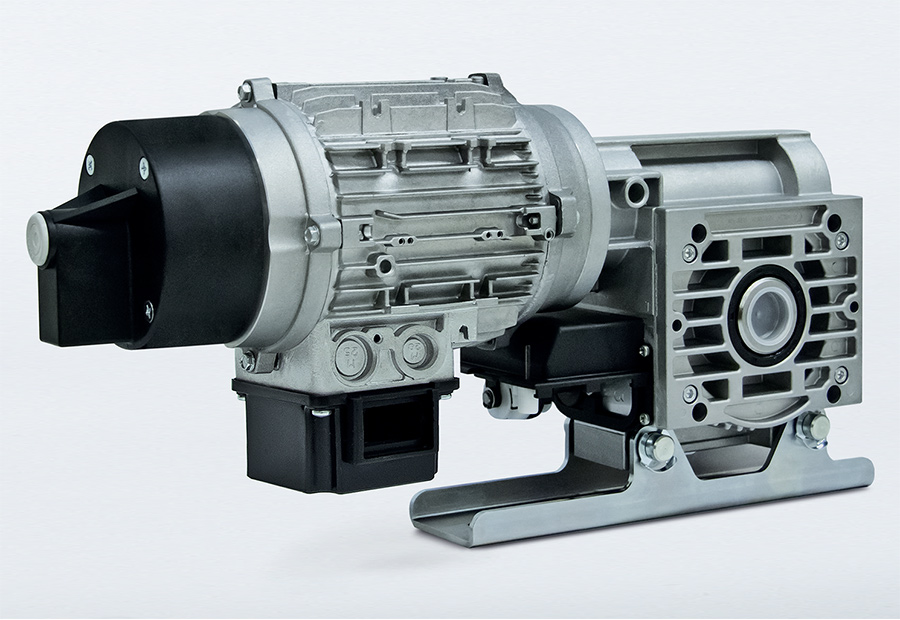

Accionamiento deslizante (estándar):

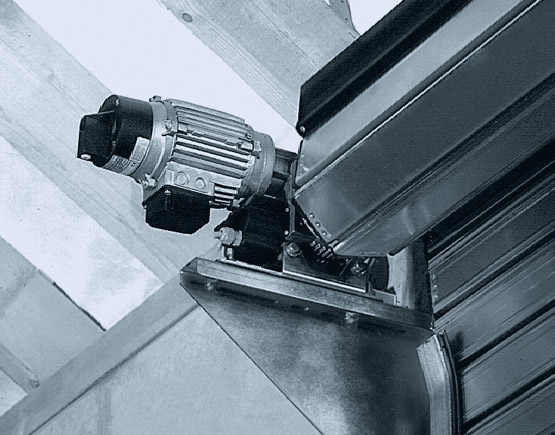

Engranaje helicoidal de seguridad, blindado y completamente hermético al aceite. Se encaja directamente en el eje tubular de acero, reduciendo así en gran medida el coste de montaje y mantenimiento frente a otros montajes.

Dispositivo paracaídas autoregulador integrado e independiente de la posición, sin mantenimiento, así como una unidad de interruptores de fin de carrera blindada y abridada directamente al engranaje, con interruptores de seguridad y de fin de carrera ajustables con precisión.

Manivela de emergencia o cadena manual rápida para el manejo manual en caso de fallo de la corriente eléctrica. Todas las conexiones eléctricas pueden conectarse en el accionamiento. Tensión de servicio de 400 V, corriente trifásica. Accionamiento verificado por TÜV y VDE.

Actuador deslizante (estándar)

Accionamiento por cadena con dispositivo paracaídas (dimensiones especiales)

Engranaje helicoidal de seguridad, blindado y completamente hermético al aceite, sin mantenimiento, con unidad de interruptores de fin de carrera adosada y manivela de emergencia o cadena manual rápida, como la descrita para el accionamiento en el eje, pero con las ruedas de cadena necesarias de acero y la cadena de rodillos adecuada para la transmisión de fuerzas desde el accionamiento al rodillo tubular. Con el indispensable dispositivo paracaídas, verificado por TÜV, capaz de impedir la caída de la puerta incluso si falla el sistema portante.

Rodillo tubular
De acero, imprimado, con longitud dimensionada según la flecha permitida de 1/500, diámetro mínimo de 168 mm para mejorar el enrollado de la cortina.

Fijación de consolas
Montaje con tacos, montaje roscado o montaje soldado. En el caso del montaje por soldadura, la fijación se efectúa en la construcción de base de obra o en las placas de anclaje que deben ser instaladas previamente siguiendo nuestros planos de montaje.

Rodamiento de bolas pendular
De grandes dimensiones para alojar el rodillo tubular, rodamiento en las consolas.

Accionamiento de emergencia
Desde el suelo con la cadena manual de emergencia.

Montaje e instalación eléctrica
Nuestras condiciones de montaje están adaptadas a las normas DIN vigentes. Según estas, es cometido del propietario el montaje y la conexión de todos los componentes eléctricos de acuerdo a nuestros esquemas de conexiones, así como la acometida de corriente y el cableado de los componentes entre sí con los cables necesarios.
Del mismo modo, el propietario debe disponer la instalación de un fusible general y un interruptor principal con cerradura de llave.

Nota
Otros modelos disponibles: accionamiento eléctrico para corriente alterna, tensión de servicio 230 V.

Todas las puertas enrollabes presentadas aquí cumplen los requisitos de la norma DIN EN 13241-1.

Colores

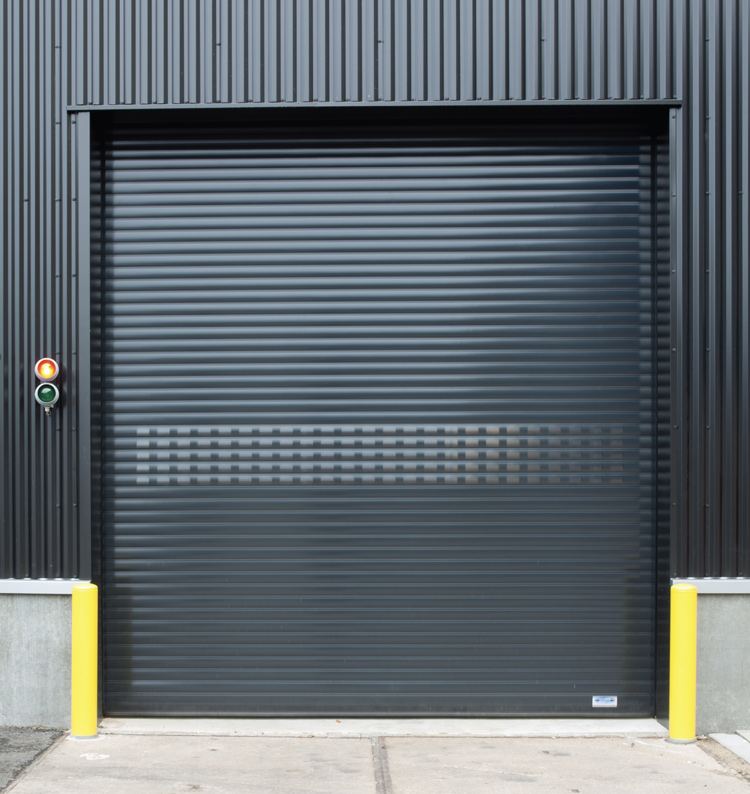

Todas las puertas enrollables están disponibles con recargo hasta un máximo de 6000 x 5000 mm con recubrimiento de color por uno o por ambos lados. Perfil de cierre I en todas las puertas enrollables de serie en aluminio natural bruñido. Opcionalmente se puede esmaltar la cortina de la puerta en fábrica con los colores RAL indicados más abajo. El color exacto de la capa de pintura puede diferir ligeramente. Los perfiles de acero y aluminio también están disponibles con esmaltado en un color RAL. (Excepto colores fluorescentes y de tráfico)

Colores

9002
9006
9007
9010
7016

LA TARJETA DE VISITA DE SU CASA

CARRILES GUÍA Y JUNTAS

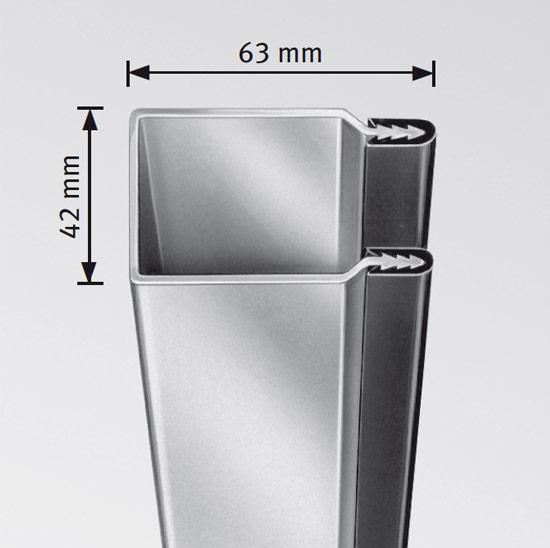

Carril guía FS1 para nuestras puertas enrollables V80. Carril guía de acero galvanizado sendzimir, con listones sintéticos insertados.

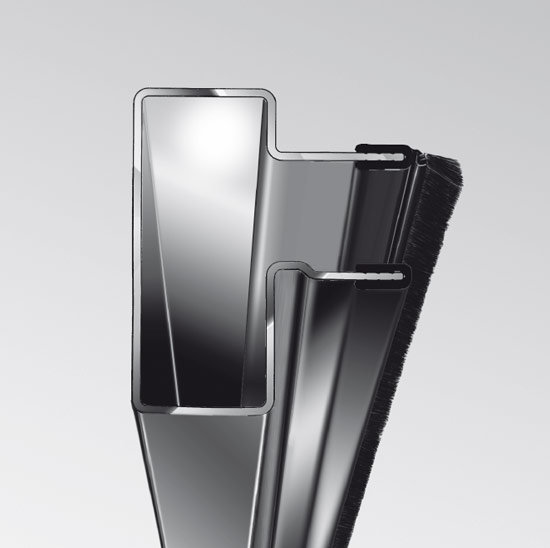

Carril guía FS2 para todas nuestras puertas enrollables. Carril guía de acero galvanizado sendzimir y listones sintéticos insertados, también con junta lateral, posibilidad de montaje también con soportes de acero sin soldadura.

Junta lateral para el carril guía FS2. Listones sintéticos en la cara interior de la puerta, con borde de cepillo para impedir las pérdidas de calor y las corrientes de aire.

Perfil de cierre RH para las puertas enrollables V80 de metal ligero extruido, con burlete de goma de elasticidad permanente.

Burlete para las puertas enrollables TH80. Burlete de EPDM para insertar en el perfil TH80.

CONTROLES

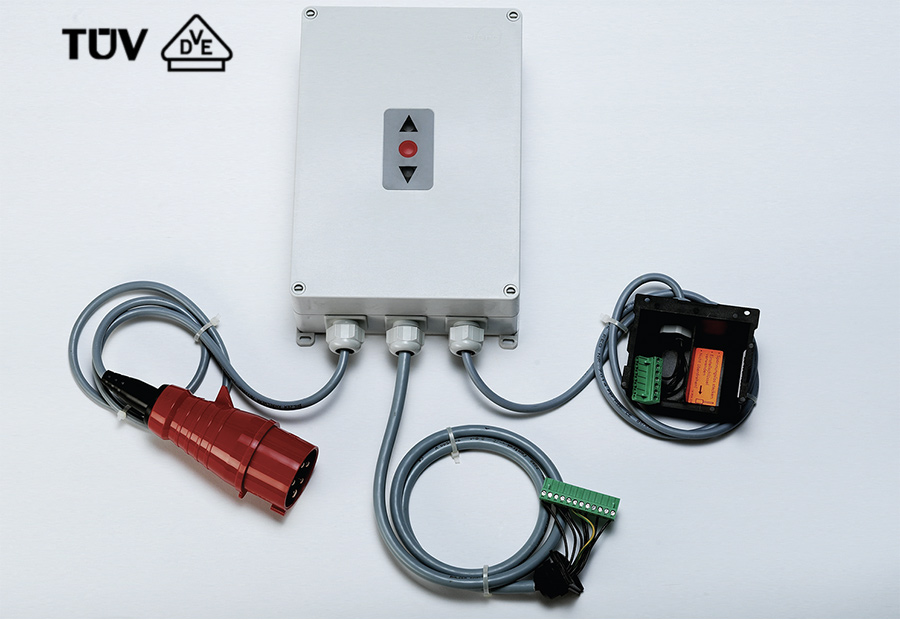

Accionamiento enchufable

Control "hombre presente"

El control más sencillo es el denominado de "hombre presente". La puerta se abre presionando una vez el pulsador de 'abrir puerta'. Para cerrar hay que mantener presionado el pulsador hasta que la puerta esté cerrada.

Control de impulso
Con el control de impulso, la puerta se abre completamente al presionar el pulsador 'Abrir puerta' y se cierra de nuevo completamente presionando del pulsador 'Cerrar puerta'. (Solo en combinación con una protección del borde de cierre).

Cierre automático por temporizador
El cierre automático por temporizador solo está permitido en combinación con un listón de contacto de seguridad y una barrera fotoeléctrica de seguridad instalados en el vano de la puerta.

Otros componentes

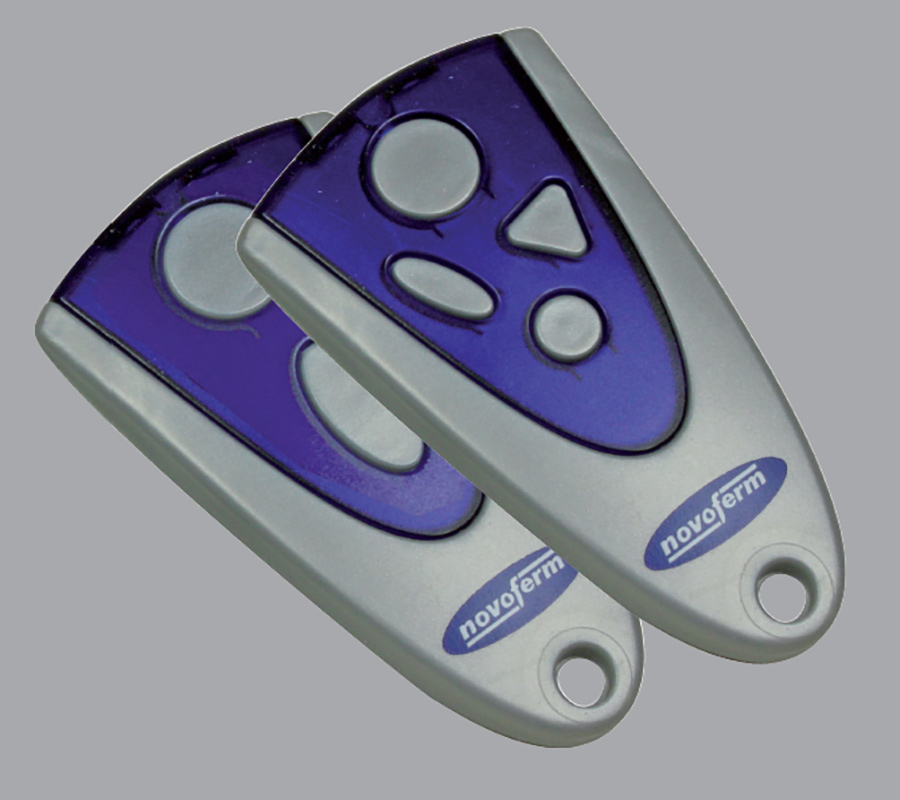

Mando a distancia (hasta 99 canales)
Regulación del tráfico
Bloqueo mutuo con otra(s) puerta(s)
Componentes de mando externos como radar, interruptor de llave, bucle de inducción, etc.

ELEMENTOS DE MANDO Y ACCESORIOS

CONTROLES Y ACCESORIOS PARA PUERTAS ENROLLABLES DISPONIBLES (CON RECARGO)

Juego de pulsadores

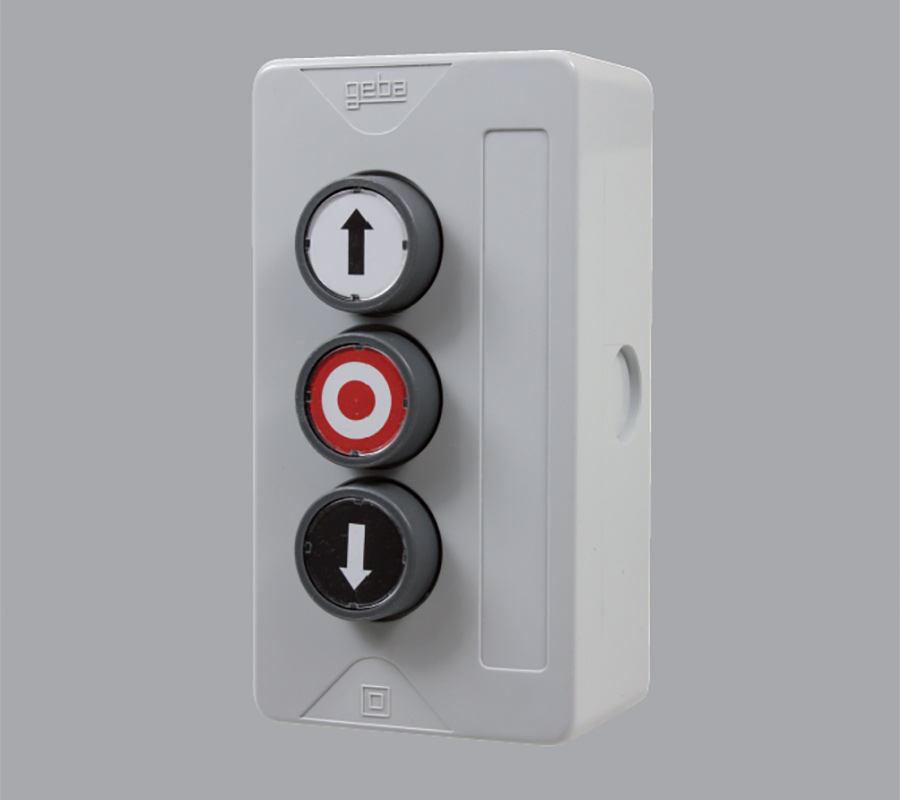

Abrir-Stop-Cerrar (montaje adosado)

Juego de pulsadores

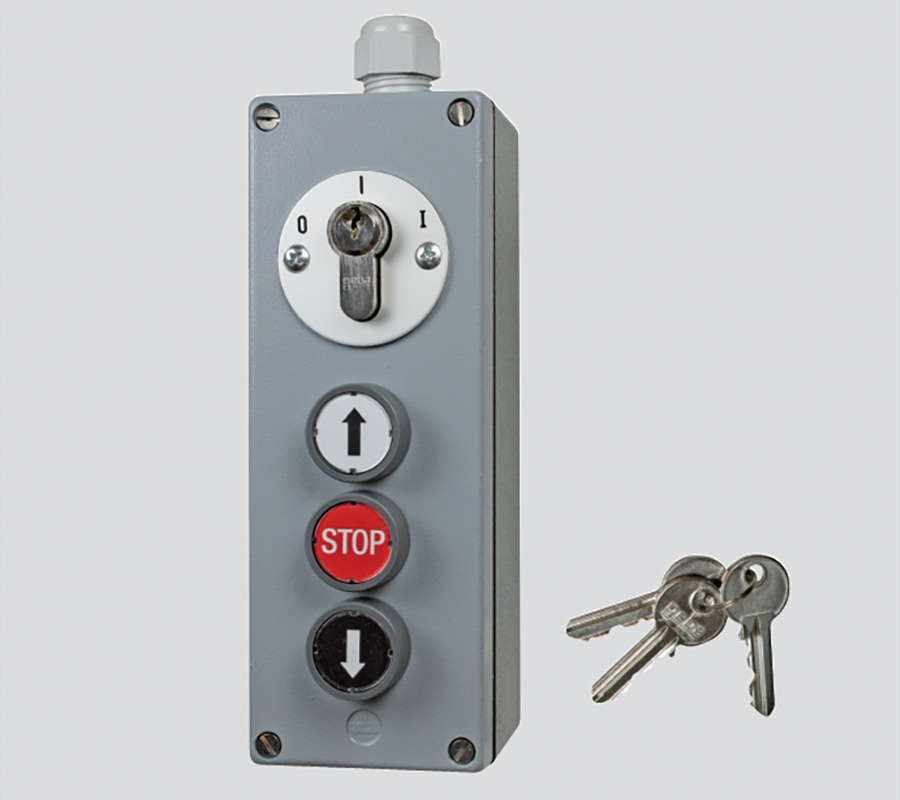

Abrir-Stop-Cerrar con llave

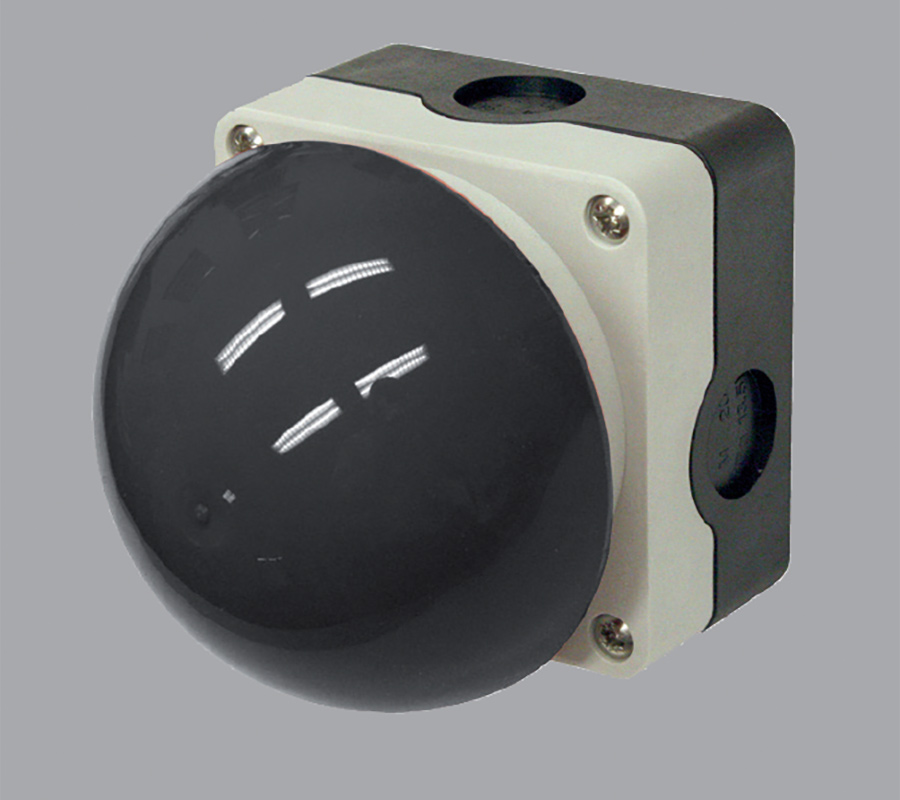

Pulsador
(montaje adosado)

Mando manual
2 o 4 canales

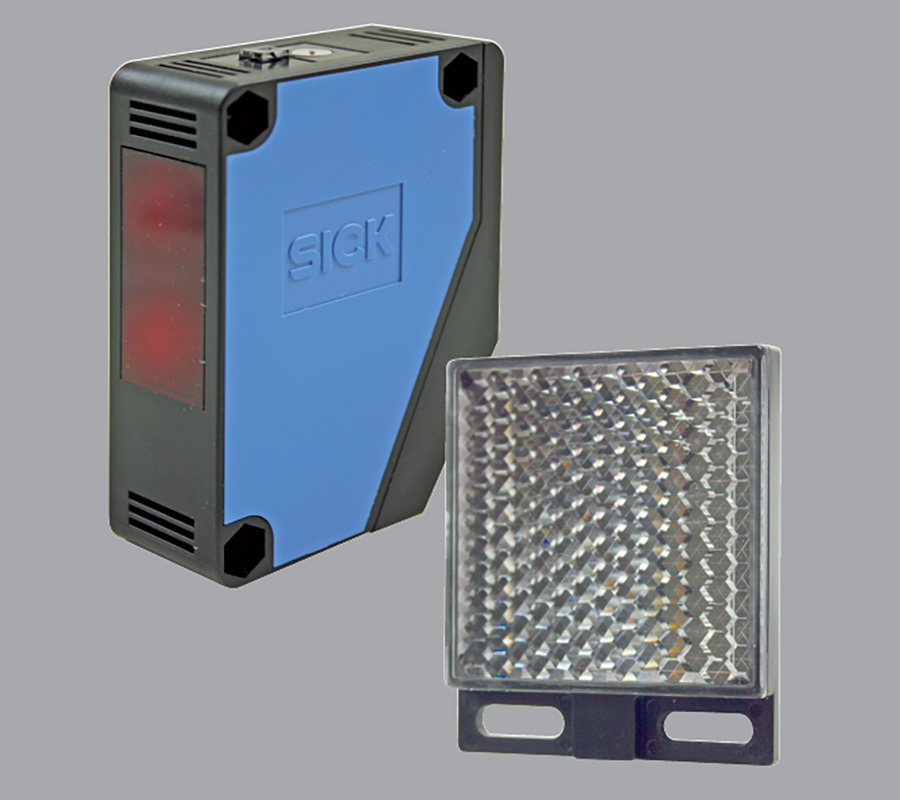

Fotocélula de seguridad
con reflector

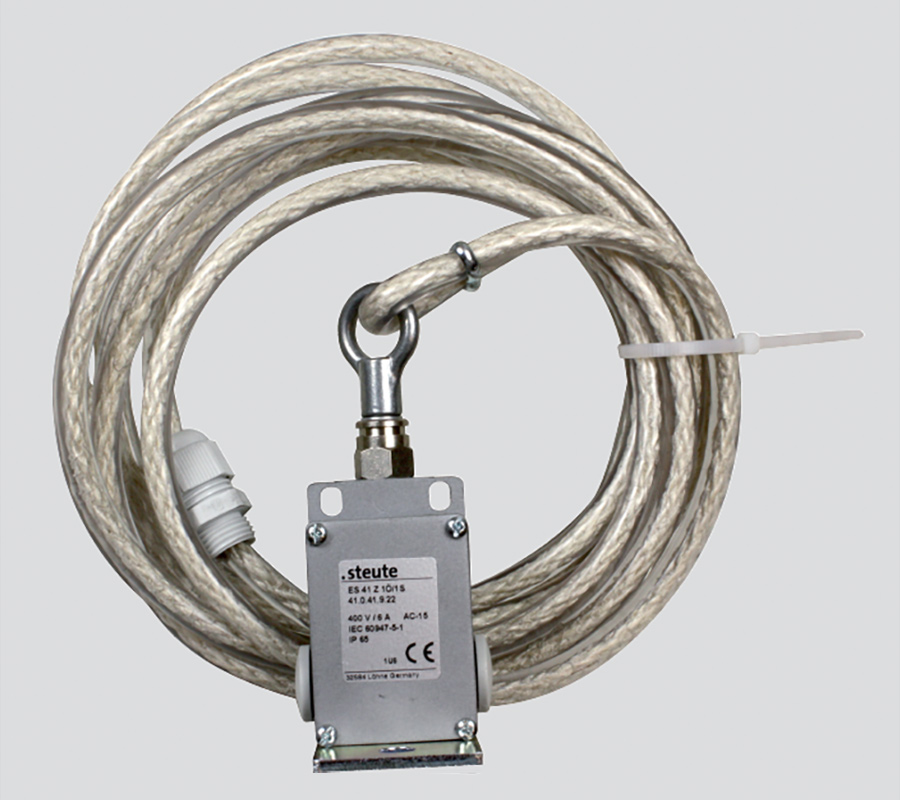

Interruptor de tiro
(montaje adosado)

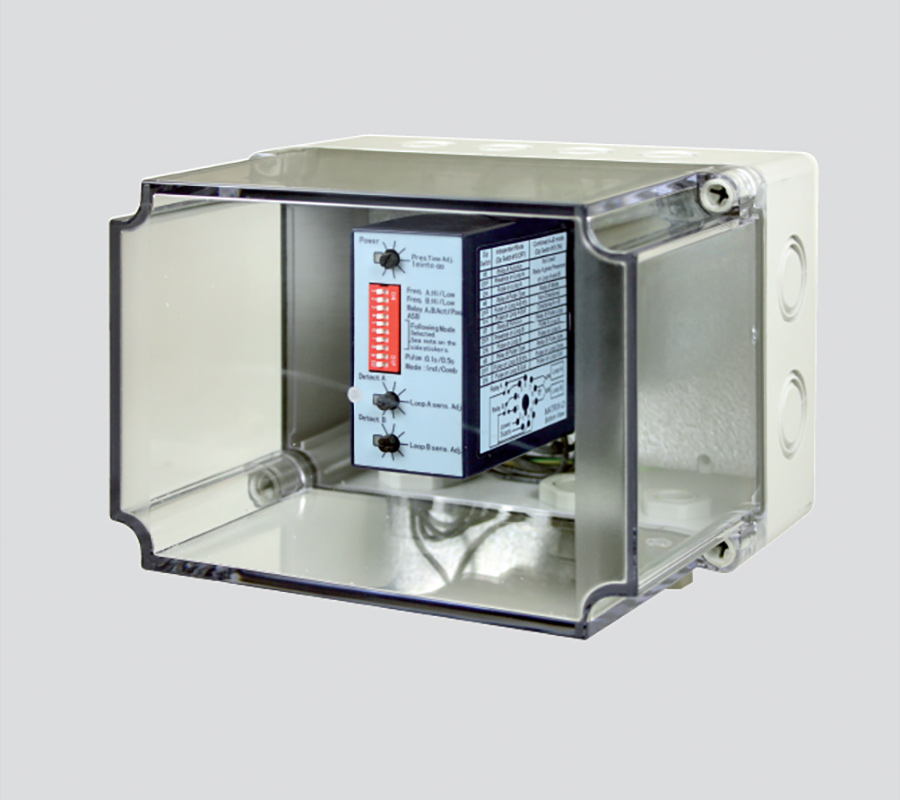

Detector de bucle de inducción en carcasa separada

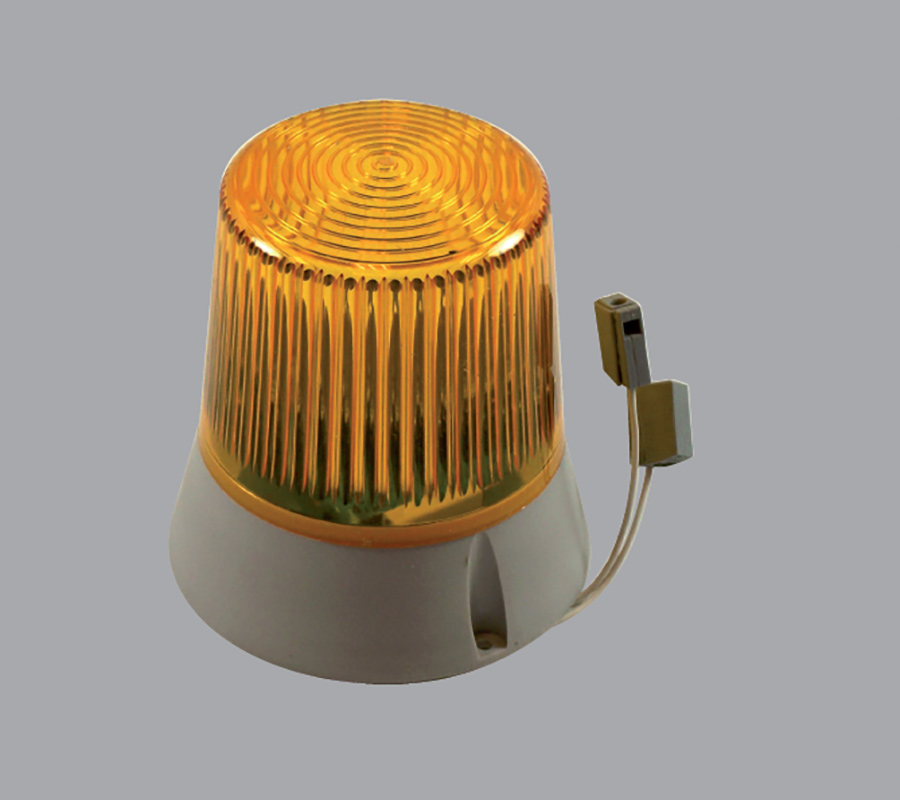

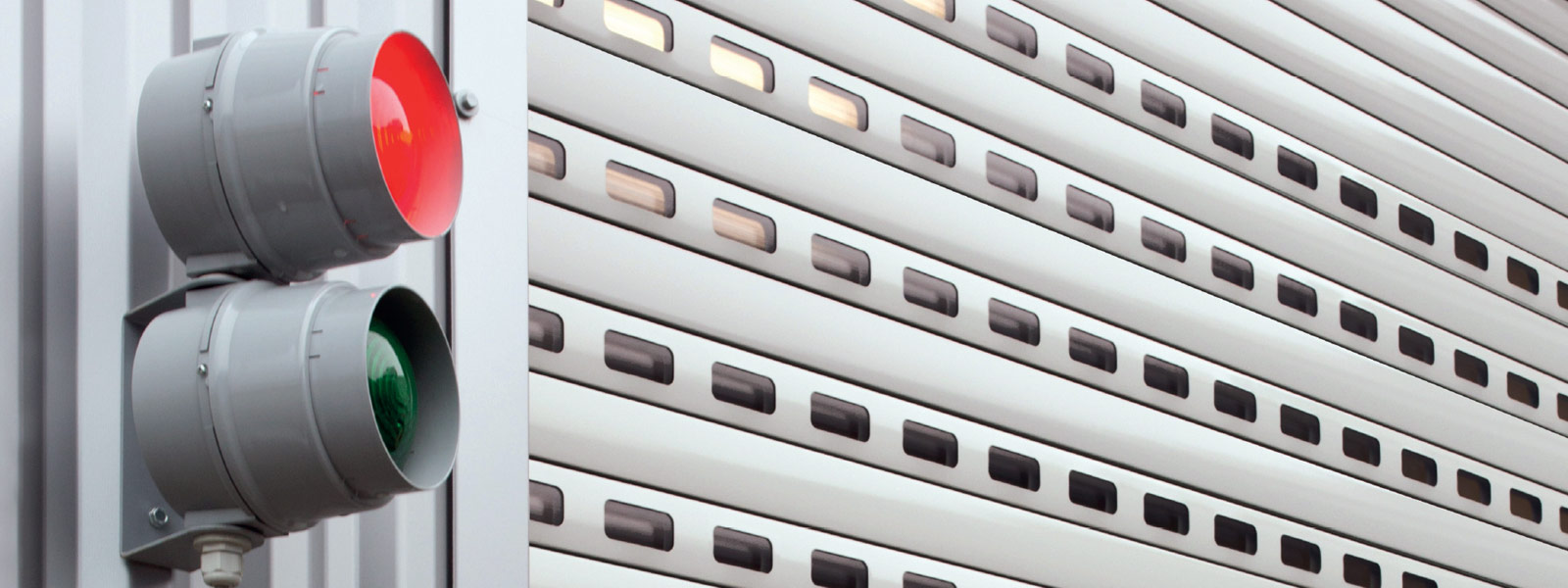

Intermitente de advertencia

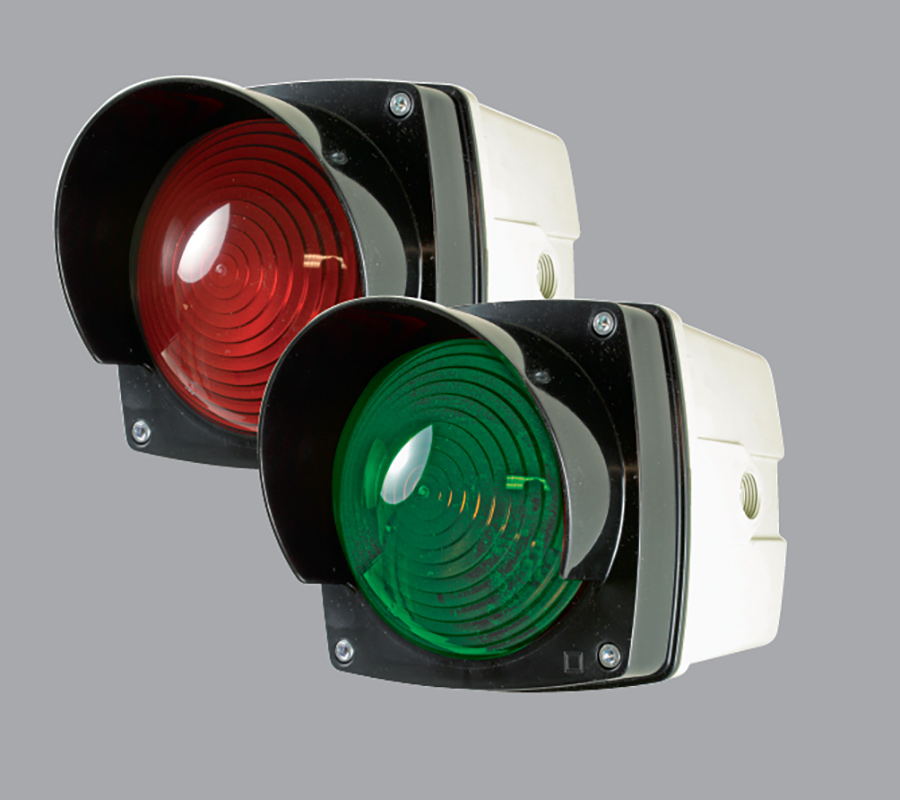

Semáforo
Rojo / verde
(varias versiones)

Situaciones de instalación

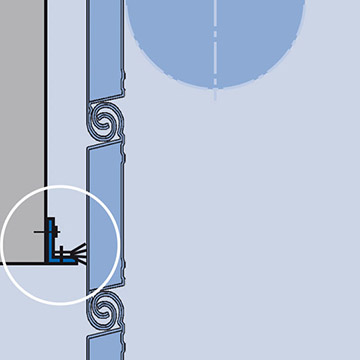

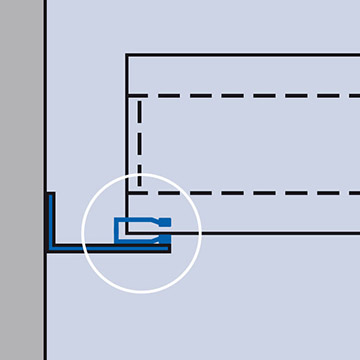

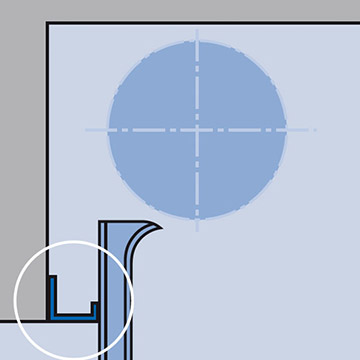

Guarnición lateral necesaria cuando el espacio disponible no es suficiente para la conexión de la puerta enrollable. Perfil de acero dimensionado según el peso de la puerta.

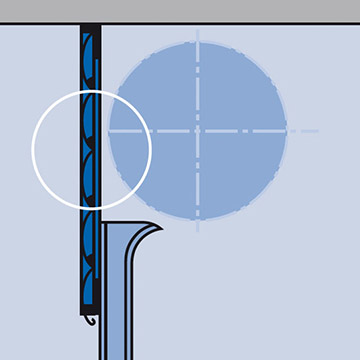

Junta del dintel para V80 / TH100 contra la pérdida de calor y las corrientes de aire:
- V80 con escobillas de perlón
- TH100 hasta 5m de anchura con retén labial y a partir de 5 m de anchura con escobillas de perlón

Junta del dintel para TH80 contra la pérdida de calor y las corrientes de aire: mediante lamas TH80, con junta sintética integrada fija.

Pantalla dintel vertical, obligatoria si se carece de dintel. Pantalla fija de los mismos perfiles que la cortina, engarzada en marco de acero, opcional en chapa galvanizada canteada.

Pantalla dintel horizontal necesaria cuando el dintel está metido hacia atrás. Pantalla fija, de chapa galvanizada canteada, según el tipo de puerta puede ser simple o integrar aislamiento térmico.

APLICACIONES

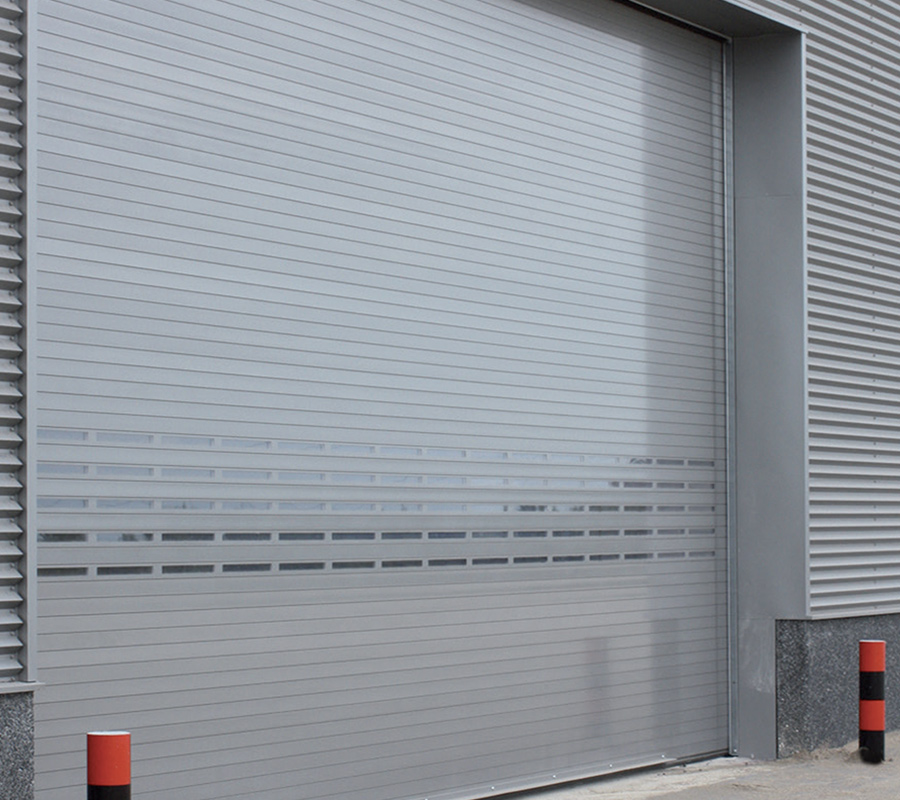

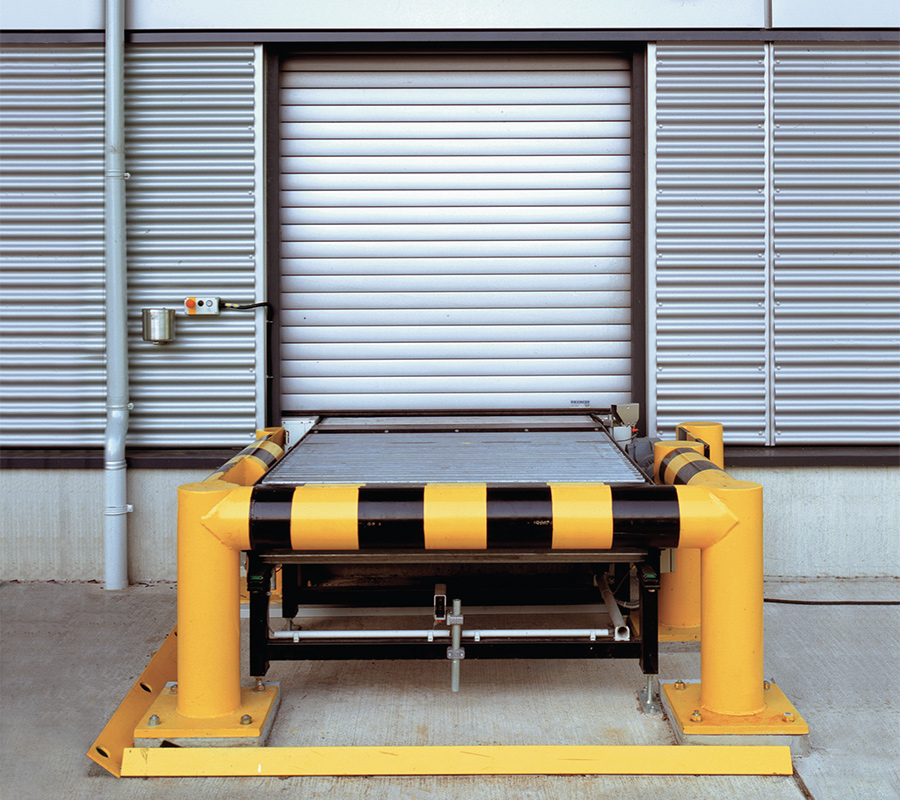

Construcciones especiales
También para situaciones de montaje especiales y deseos específicos de los clientes ofrecemos con nuestros conocimientos soluciones especiales e individuales.

Compañías de logística

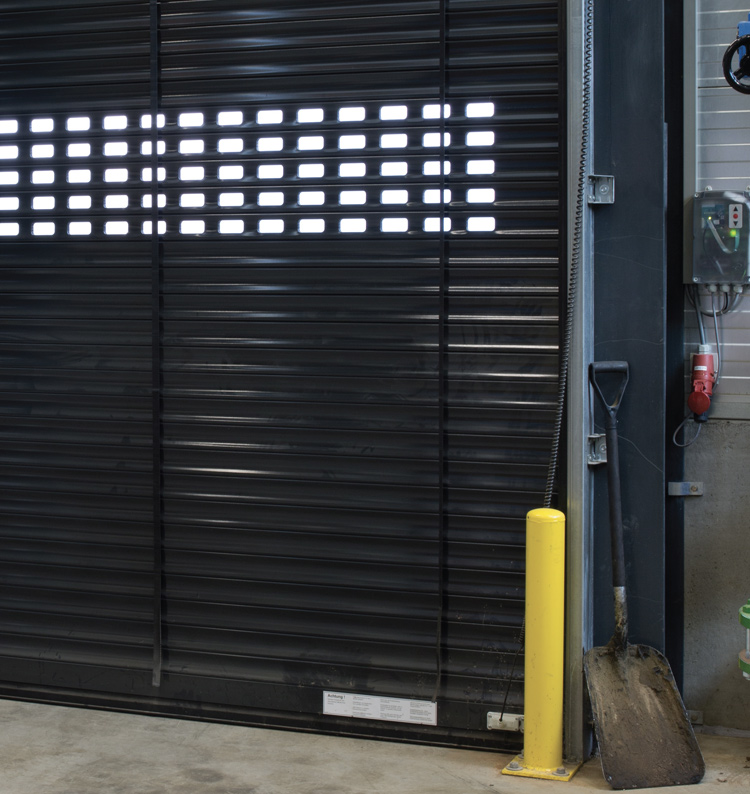

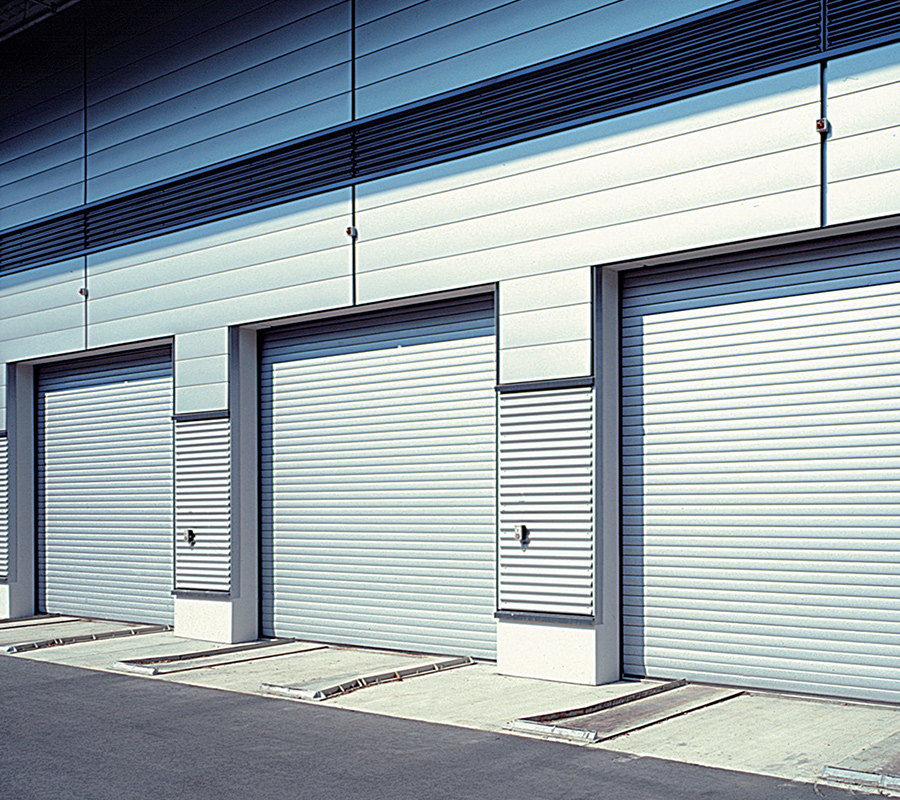

Las puertas enrollables tienen una larga tradición en las compañías de logística, donde son garantía de un funcionamiento seguro y sin dificultades de todos los procesos.

¿Hemos despertado su interés?

Novoferm trabaja con una amplia red de distribuidores especializados en España - en su zona. Nuestros distribuidores especializados autorizados de Novoferm ofrecen asesoramiento profesional, venta, mediciones, instalación, desmontaje y eliminación ecológica de nuestros productos a precios competitivos con todo incluido.

Estaremos encantados de ayudarle.

Póngase en contacto con nosotros Solicitar un presupuesto Solicitar folleto Solicitar documentos de planificación
