MARCOS DE ACERO

CÓMODOS. FIABLE. INDIVIDUALES.

Marcos resistentes que lo aguantan todo. Poder confiar en la calidad a largo plazo no sólo es una sensación tranquilizadora, ¡también ahorra mucho dinero a largo plazo!

Al igual que ocurre con otros aspectos clave de los servicios de construcción (calefacción, fontanería, electricidad), la calidad es la medida de todas las cosas cuando se trata de marcos de puertas.

Un buen cerco de acero es dimensionalmente estable, mantiene la hoja de la puerta en su sitio y puede permanecer en su sitio incluso si se cambia la hoja de la puerta. En Novoferm, "un buen cerco" significa: que encaja de una vez por todas, que es robusto y estable y que realmente puede con todo en la vida cotidiana.

¿Por qué marcos de acero de Novoferm?

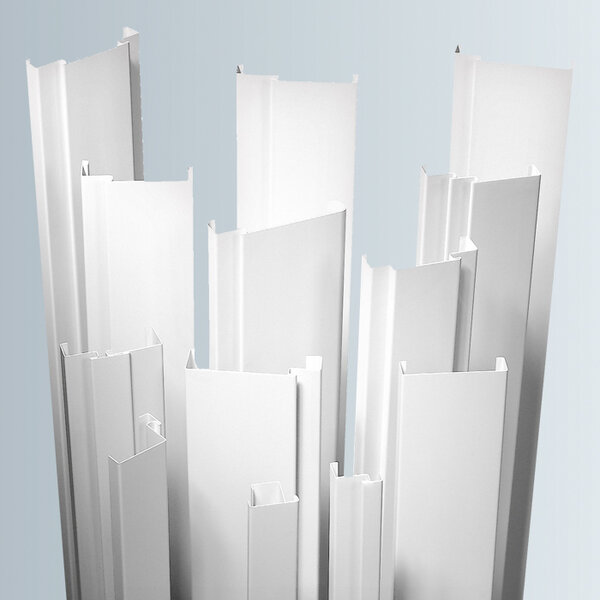

DIVERSIDAD Y RESISTENCIA

Novoferm le ofrece marcos para todas las situaciones de montaje para marcos de montantes, mampostería y casos especiales. Son robustos, estables dimensionalmente y están protegidos contra la corrosión gracias a la chapa galvanizada en caliente según DIN EN 10142, grosor de chapa de 1,5 o 2,0 mm, con imprimación de alta calidad como base ideal para la capa final de pintura.

PUERTAS, PORTONES, MARCOS DIRECTAMENTE DEL ALMACÉN

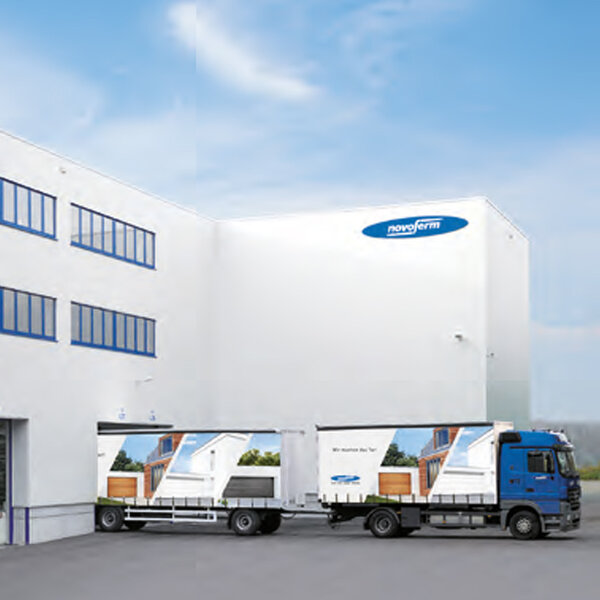

En nuestro nuevo centro logístico disponemos de más de 1.000 productos, todos ellos fabricados en cuatro plantas de producción alemanas.

PRECISIÓN DIMENSIONAL

Los marcos Novoferm se caracterizan por la geometría exacta de los perfiles y la precisión dimensional mediante el cumplimiento de los límites de tolerancia más estrechos (normas EN DIN / normas de fábrica Novoferm).

PROGRAMAS DE ENTREGA RÁPIDA

Aproveche nuestros programas de entrega rápida para muchas variantes y diseños de marcos.

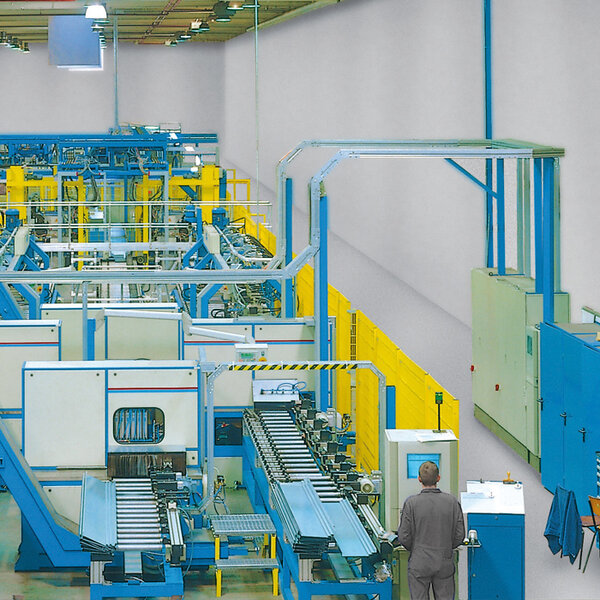

FABRICACIÓN DE BASTIDORES DE ALTA TECNOLOGÍA

1. selección inequívoca de datos mediante código de barras
2. etiquetado del producto mediante impresora láser
3. inserción totalmente automática de los troqueles
4. precisión absoluta de ajuste

NOVOFERM ZARGEN-COMPENDIO

Encontrará el programa completo del marco Novoferm en la extranet. Allí encontrará una gran cantidad de herramientas gratuitas y eficaces con las que podrá influir positivamente en las decisiones de compra de sus clientes.

EL MARCO DE SU ELECCIÓN

Novoferm no sólo ofrece una amplia gama de marcos, sino también el producto exacto para todos los tipos de pared necesarios. Además, nuestros elevados estándares de calidad garantizan una instalación rápida, gran estabilidad y durabilidad. Los robustos marcos Novoferm durarán más que varias generaciones de puertas.

POR UN FUTURO SOSTENIBLE

Nuestros productos cumplen los requisitos de una Declaración Medioambiental de Producto (DMP) conforme a las normas ISO 14025 y EN 15804 del Programa de Declaraciones Medioambientales de Producto del Institut Bauen und Umwelt e.V. (IBU) basado en la norma EN 15804.

EPD según ISO 14025 y EN 15804 Evaluación del ciclo de vida según DIN ISO 14040/ 14044I / Normas de categoría de producto (PCR) Puertas

NOBLE EN ACERO

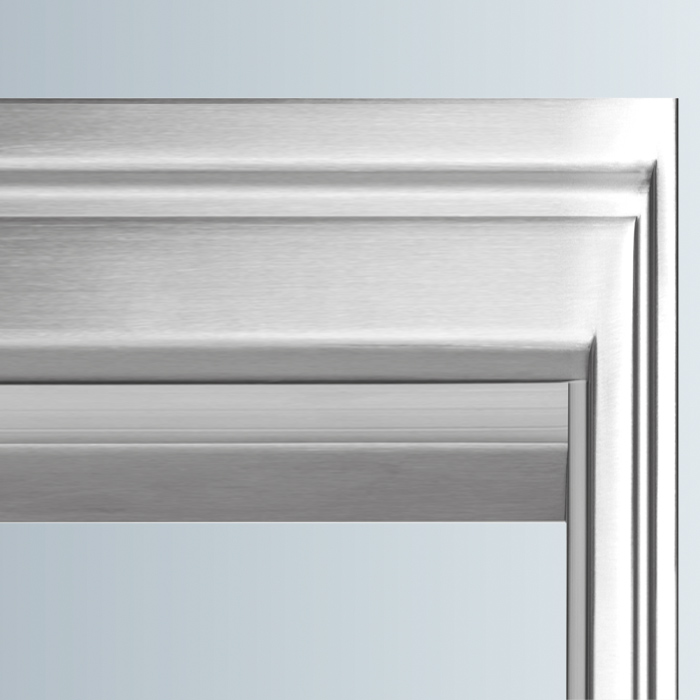

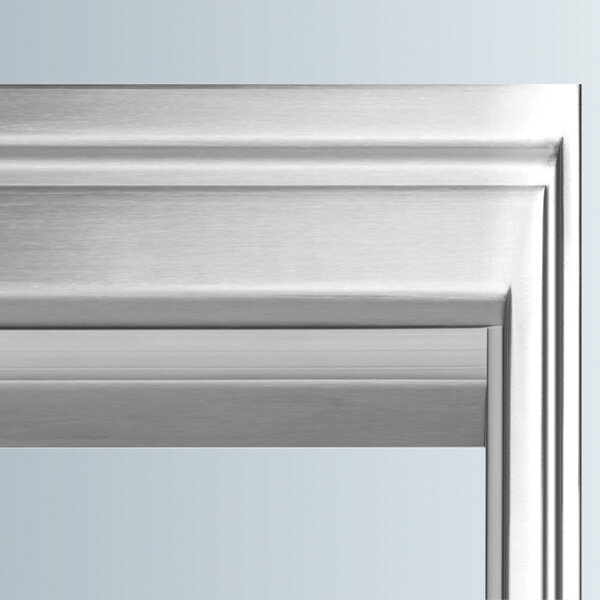

Los marcos de acero inoxidable completan el programa de marcos Novoferm. Estos marcos están disponibles en secciones exclusivas y tienen un grosor de chapa de entre 1,5 mm y 2 mm, dependiendo de la versión. Pregunte a su distribuidor especializado Novoferm por todos los detalles de equipamiento y posibles aplicaciones.

MOSTRAR INDIVIDUALIDAD

Un marco de puerta y la puerta asociada a él son como una tarjeta de visita. Y, por lo tanto, también deben ir a juego con la casa, la habitación y el usuario correspondientes. Por ello, Novoferm ofrece todos los colores RAL de su elección, diseño RAL, colores metalizados y otros para una protección especial. Posibilidad de polvo antigraffiti.
Los marcos de colores ofrecen las siguientes ventajas
- Recubrimiento en polvo de la más alta aprobación con homologación GSB
- Excelente resistencia a la intemperie
- Alto brillo y estabilidad del color
- Muy buena adherencia
- Buenas propiedades anticorrosivas
- Elevada dureza superficial con buenos valores mecánicos
- Excelente resistencia a la abrasión
- Temperatura de secado 195° C

Tipos de marcos

Marcos de mampostería, sólidos como una roca y estables en su valor: ese es el método de construcción tradicional y sólido. Los modernos cercos de mampostería de acero de Novoferm son igual de estables: ideales para todas las puertas.

Los bastidores de montantes se pueden utilizar rápida y fácilmente en la construcción en seco o en paredes de montantes ligeros. De este modo, es fácil cumplir los requisitos de los nuevos espacios habitables o de trabajo.

Marcos desmontados para todo tipo de paredes, muchos marcos Novoferm también están disponibles desmontados bajo pedido. Las variantes de marcos en stock pueden entregarse directamente al destinatario por servicio de paquetería en un plazo muy breve.

Destacados Marcos desmontados

Este vídeo del área de bastidores ilustra las ventajas de los "bastidores desmontados" en términos de transporte, manipulación y montaje.

Encontrará más animaciones en

https://www.youtube.com/NovofermVideos

ASPECTOS DESTACADOS Y CARACTERÍSTICAS

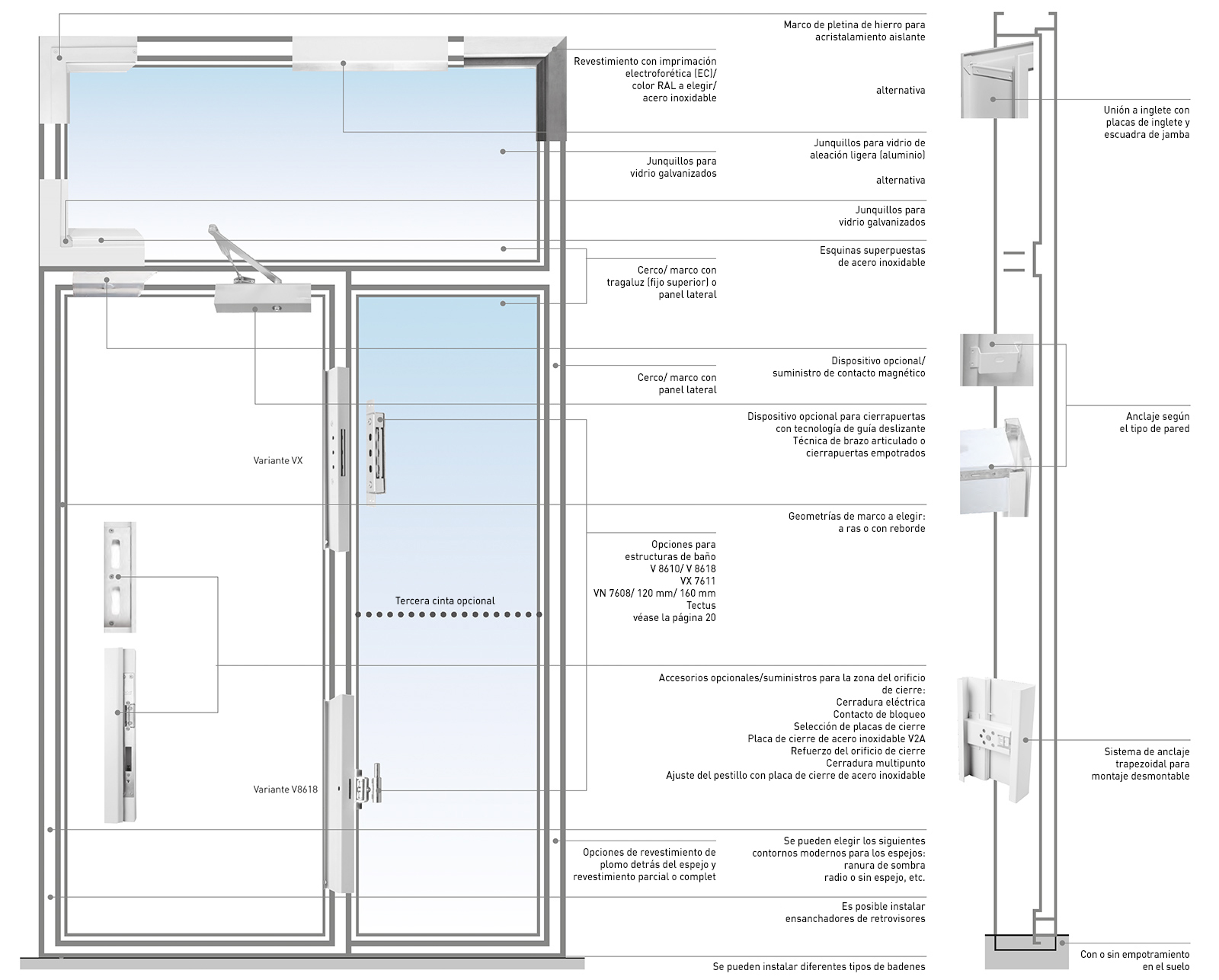

Perfección alrededor del marco Novoferm

Programas de entrega rápida

MARCOS NORMALIZADOS

Están disponibles: Marcos especiales con perfil estándar en anchuras estándar

como marcos angulares
como marcos de mampostería
como marco de montantes en ejecución de una o dos piezas

Ejecución: Galce, espesor de chapa 1,5 mm, galvanizado e imprimado

Recargo por envío urgente: 10 % sobre el precio de catálogo bruto

Entrega urgente: Hasta 20 marcos, cantidades mayores bajo pedido

Elija entre los siguientes extras opcionales:

Subestructuras de bisagra alternativas (VNGR, VNKL, VS 8939, VX)
Refuerzo del orificio de cierre MSK 412
Palanca de altura variable
Cierre multipunto 15 x 20 mm, agujero ranurado (Atención: especifique el tipo al realizar el pedido)
Hueco de suelo variable
Ancho BRM hasta 1.375 mm
Marco hasta 2.250 mm de altura BRM
Fijación para OTS estándar

Logística a medida: Pedido antes de las 9.00 horas - tiempo de producción 3 días. El 4º día después del pedido en el almacén regional. Entrega desde el almacén regional según plan de ruta conocido. Entrega directa desde fábrica el 4º día después del pedido: Combinable con artículos estándar a partir de un metro de carga.

Bastidor desmontado directamente al destinatario + 3 días.

ZARGEN ESPECIAL

Disponibles: marcos especiales en galce sencillo, galce doble, marcos pasantes y de unión

como marcos angulares
como marcos de mampostería en ejecución de una y dos piezas
como marco de montantes en ejecución de una y dos piezas

Ejecución: galce y unión a tope, espesor de chapa posible 1,5 y 2,0 mm, galvanizado e imprimado

Recargo exprés: 10 % sobre el precio de catálogo bruto

Entrega exprés: hasta 20 marcos, cantidades mayores bajo pedido

Elija entre los siguientes extras opcionales

Subestructuras de bisagra alternativas (VNGR, VNKL, VS 8939, VX)
Refuerzo del orificio de cierre MSK 412
Palanca de altura variable
Cierre multipunto 15 x 20 mm, agujero ranurado (Atención: especifique el tipo al realizar el pedido)
Hueco de suelo variable
Ancho BRM hasta 2125 mm
Marco hasta 2550 mm de altura BRM para hoja de puerta alta
Anchura posible de 60-500 mm sin escalonamiento en incrementos de 5 mm
Ancho de boca borde de 10-20 mm posible

Logística a medida: Pedido antes de las 9.00 horas - tiempo de producción 6 días. El 7º día después del pedido en el almacén regional. Entrega desde el almacén regional según un plan de ruta conocido. Entrega directa posible el 7º día después del pedido de fábrica: Combinable con artículos estándar a partir de un metro de carga.

Bastidor desmontado directamente al destinatario + 3 días.

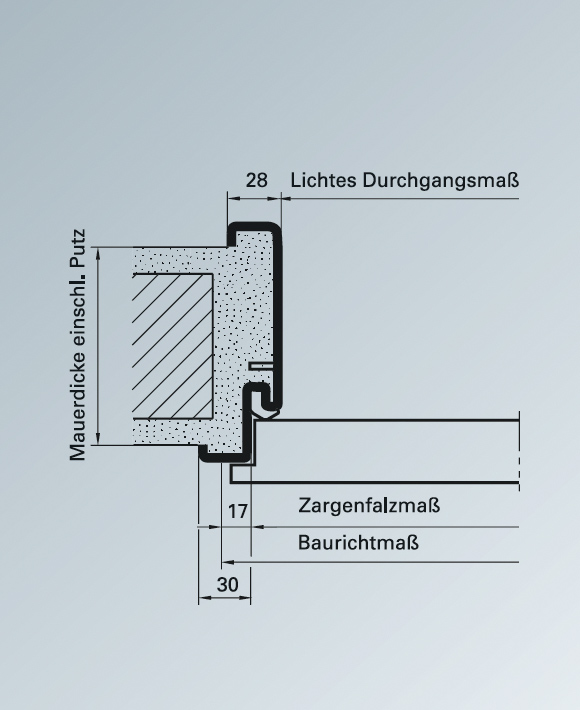

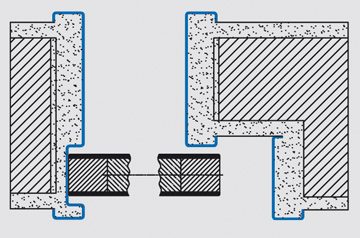

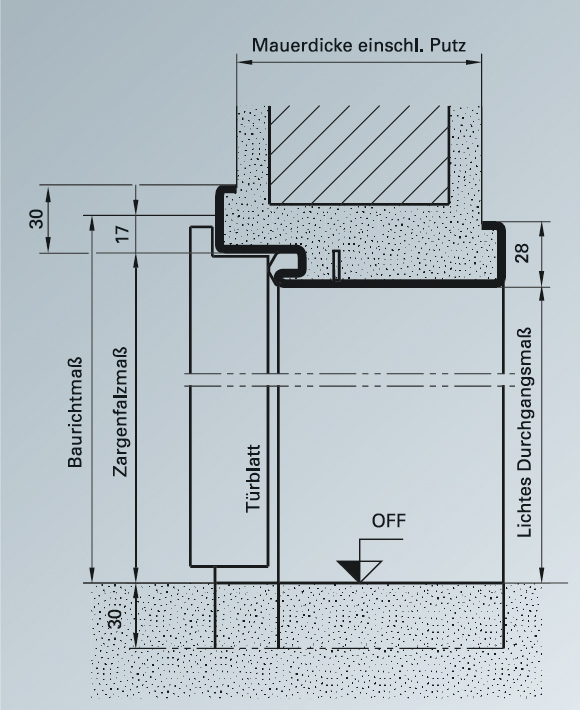

Detalles de los marcos de mampostería

Sólido y de valor estable: así es el método de construcción tradicional y sólido. Los modernos marcos de mampostería de acero de Novoferm son igual de estables: ideales para todas las puertas.
Los marcos estándar Novoferm (según DIN 18111) están disponibles en muchas variantes, equipados con sistemas especiales para alojar una amplia gama de bisagras.

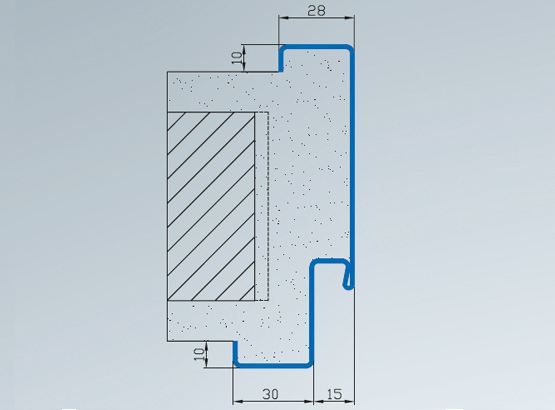

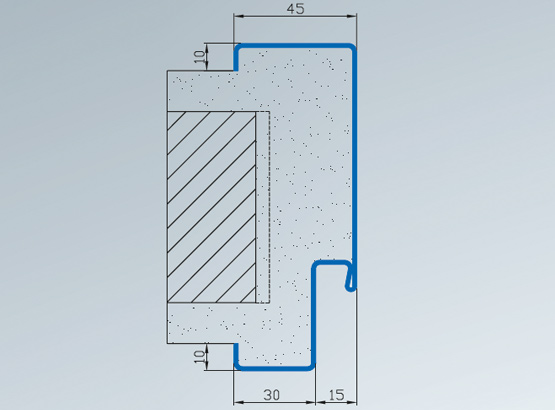

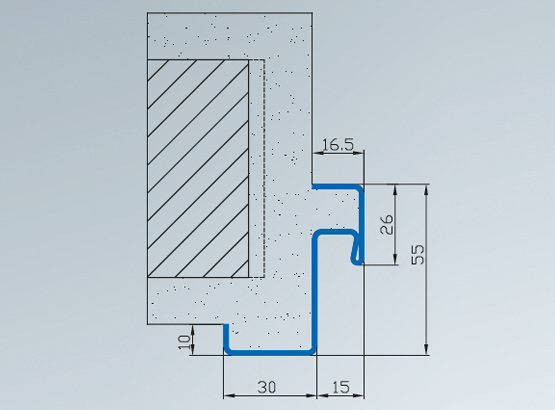

MARCO DE ESQUINA (EZS) PERFIL 21

Para puertas con galce
Con rebaje en el suelo de 30 mm
Utilizable con bisagras soldadas estancas al mortero V 8610 L/ R

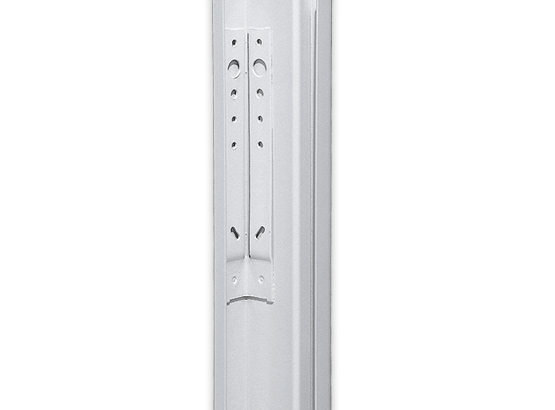

Con 6 anclajes de esquina soldados
Montaje sencillo
Artículo en stock

MARCO DE ESQUINA (EZS) PERFIL 21

Condiciones de entrega

Condiciones de montaje

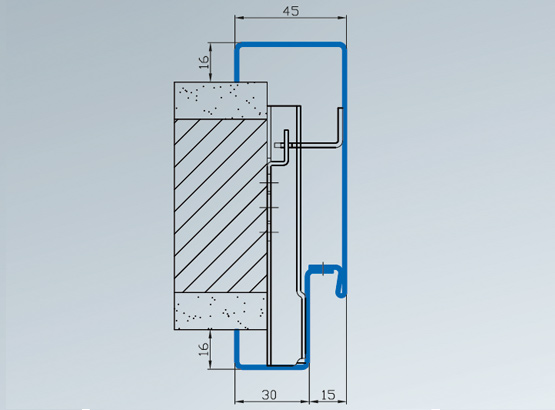

MARCO PERIMETRAL (UZS) PERFIL 23

Para puertas con galce
Con rebaje en el suelo de 30 mm
Utilizable con pernios y bisagras soldados herméticos al mortero V 8610 L/ R
Múltiples posibilidades de aplicación
Artículo en stock

MARCO PERIMETRAL (UZS) PERFIL 23

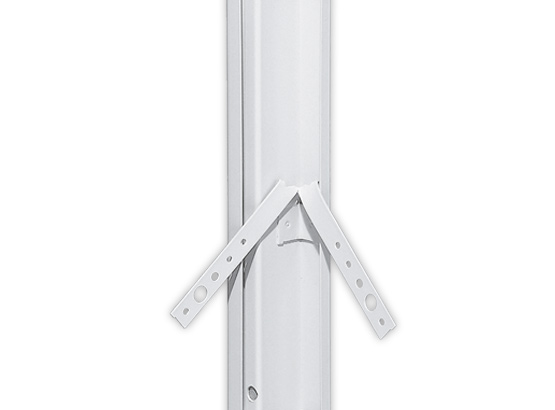

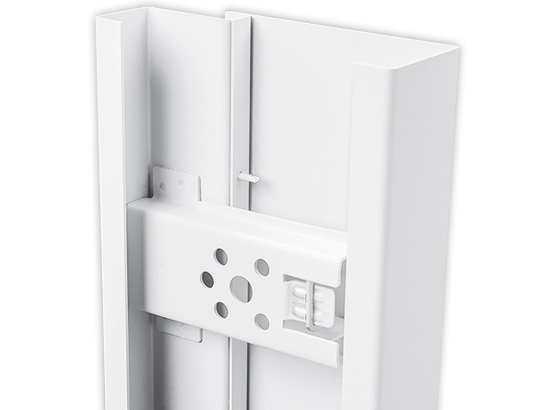

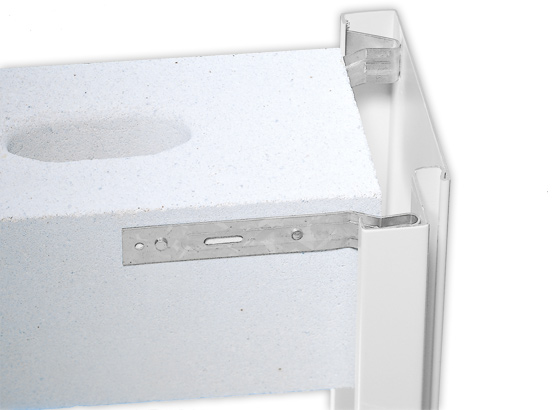

Anclaje Ruck-Zuck

8 piezas suministradas sueltas
También disponible como anclaje de juntas
Instalación rápida y estable
Técnicamente sofisticado
Puede colocarse individualmente (¡observe la norma DIN!)

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

Para puertas con galce
Con rebaje en el suelo de 30 mm
Utilizable con vainas de bisagra soldadas estancas al mortero V 8610 L/ R
Con máxima protección anticorrosiva contra revoques agresivos

GIPSWANDZARGE (ZG) PROFIL 23/ 0045

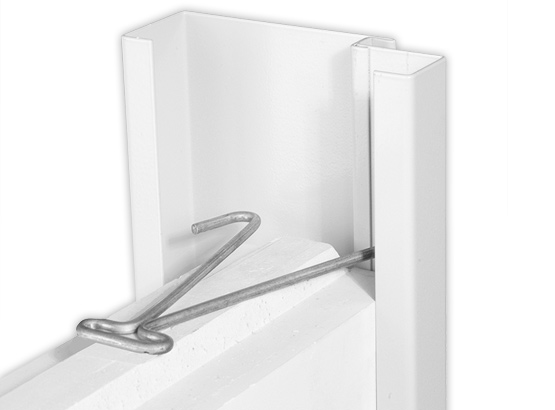

Anclajes de alambre

6 piezas suministradas sueltas

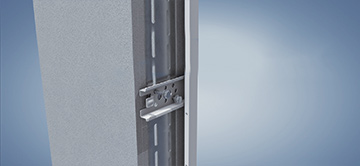

Instalación mural
Instalación sencilla y estable
Práctico y racional

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Para puertas con galce
Sin rebaje en el suelo
Utilizable con bisagras soldadas V 8618 L/ R
Montaje limpio y rápido
Para montaje posterior
Atornillado oculto en la ranura de estanqueidad
Reutilizable gracias a su fácil extracción
Artículo en stock

2-SCHALIGE ZARGE (ZNG) ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

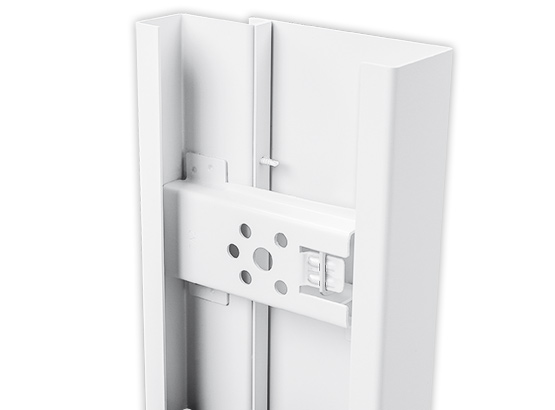

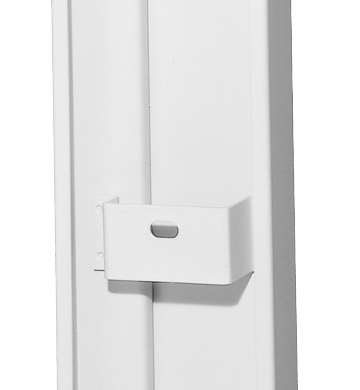

Anclaje de fijación

Anclaje trapezoidal soldado para fijar la carcasa frontal
Para todo tipo de paredes
Gran estabilidad del anclaje trapezoidal
Instalación sencilla gracias al soporte de anclaje integrado
Elevada rigidez a la torsión gracias a la geometría especial del sistema de anclaje

Detalles de los bastidores de montantes

La vida cambia, y con ella las necesidades de espacio para vivir o trabajar. Hay que crear y ampliar nuevas estancias. Ningún problema con los bastidores de montantes Novoferm, ya que se pueden instalar de forma rápida y sencilla de una manera única.

Los marcos Novoferm son clásicamente resistentes, innovadoramente modernos y especialmente seguros.

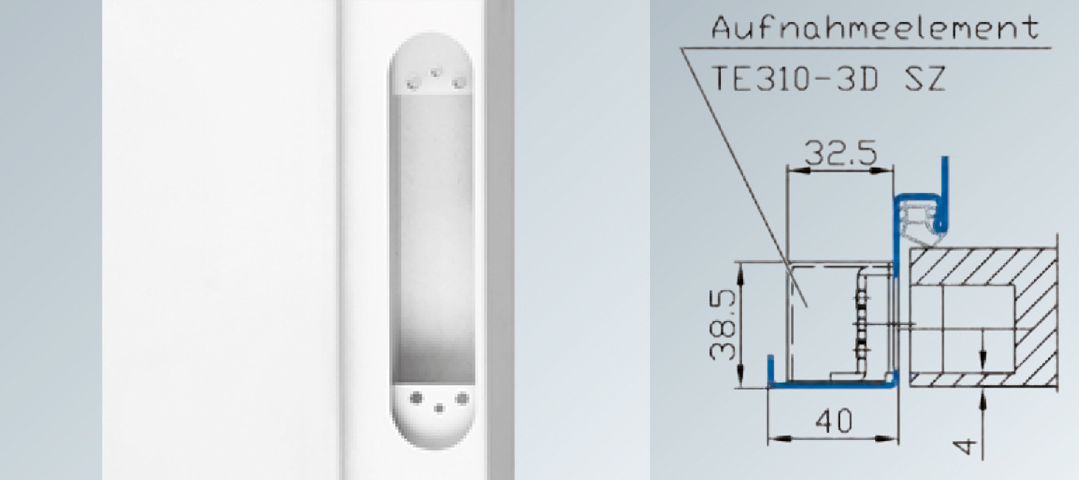

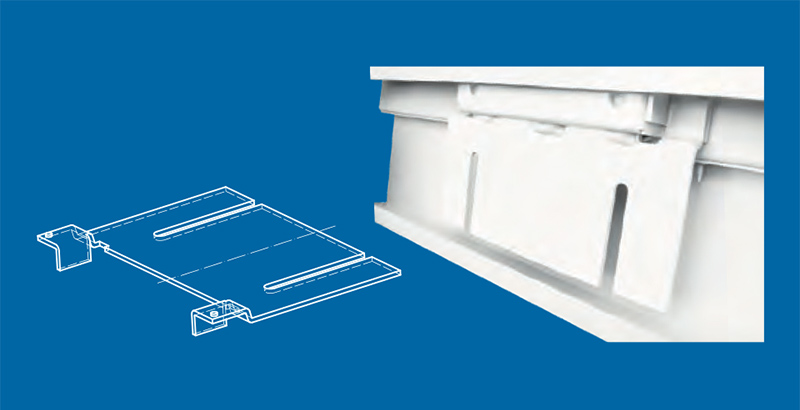

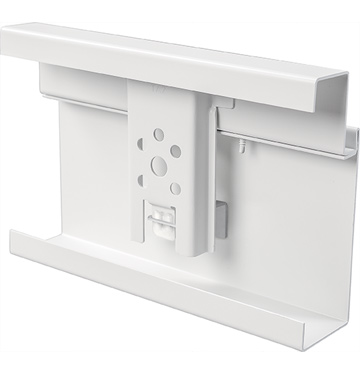

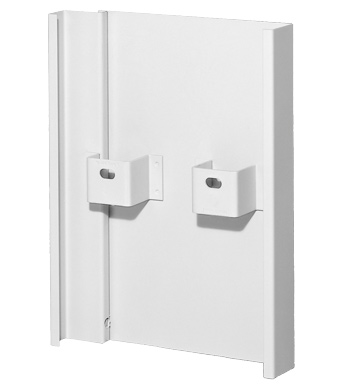

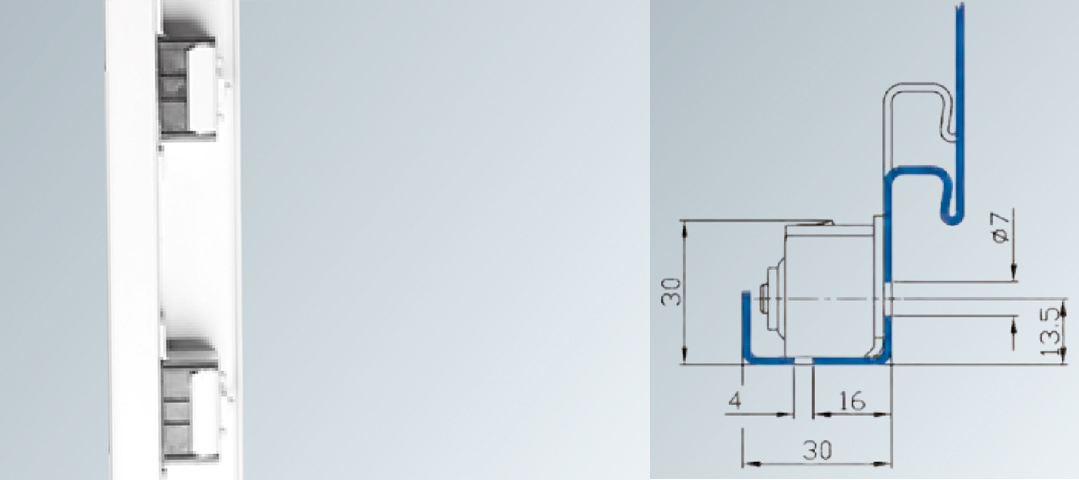

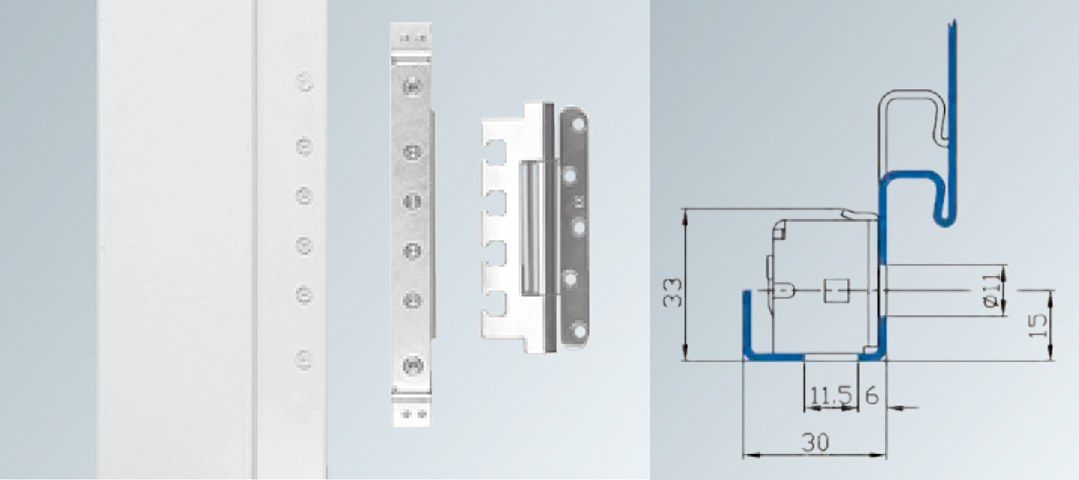

PLACA DE MONTAJE DE REFUERZO DE BISAGRAS PARA HOJAS DE PUERTA PESADAS

En la construcción moderna de viviendas, el número de puertas funcionales con un elevado peso de hoja aumenta constantemente. Al mismo tiempo, los tabiques interiores se construyen lo más delgados posible. Los tabiques delgados de 100 mm o 125 mm se han vuelto muy populares. Para garantizar la funcionalidad a largo plazo de los elementos de la puerta, es especialmente importante que la carga de la hoja de la puerta se transfiera de forma óptima a la subestructura de la pared. Esto es precisamente lo que garantiza la nueva placa de montaje y refuerzo montada de fábrica para subestructuras de bisagra del sistema VX. Esta placa de refuerzo especial opcional se suelda directamente a la subestructura de la bisagra y, a continuación, se une firmemente al perfil UA de la pared del marco de montantes.

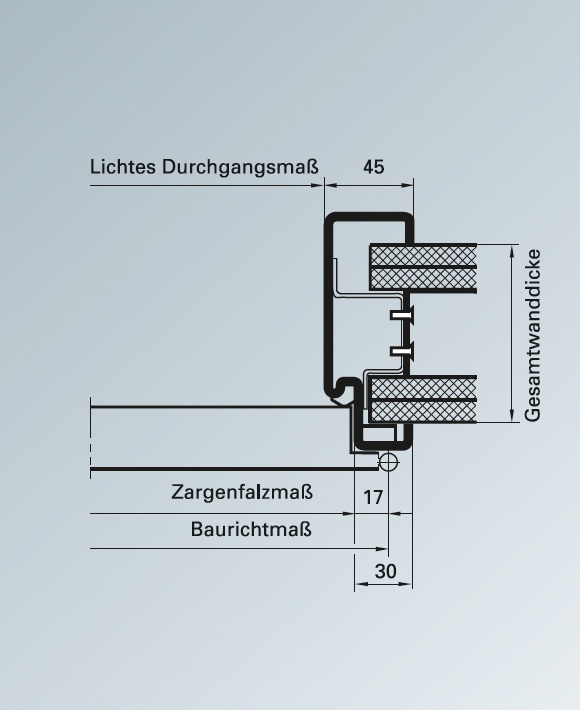

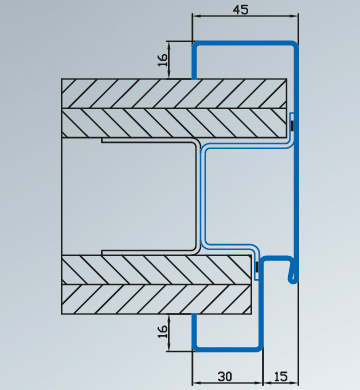

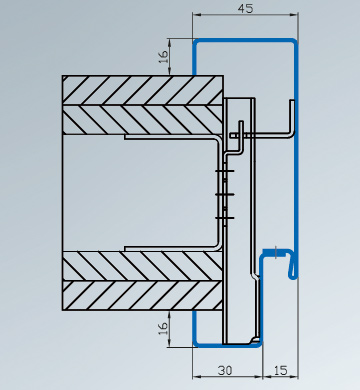

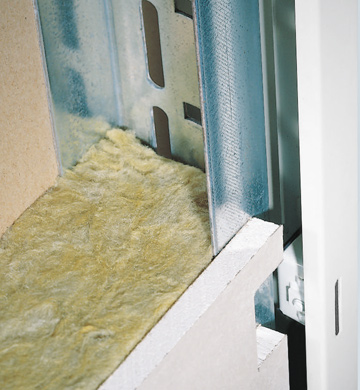

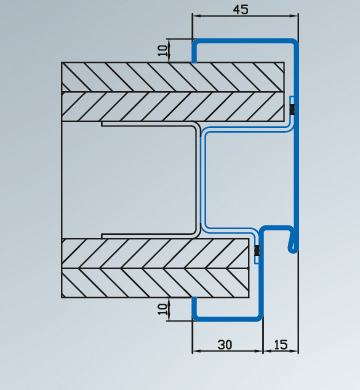

STÄNDERWANDZARGE (ZGK) PERFIL 23/ 1645

Para puertas con galce
Versión estándar con galce de 16 mm
Sin rebaje en el suelo

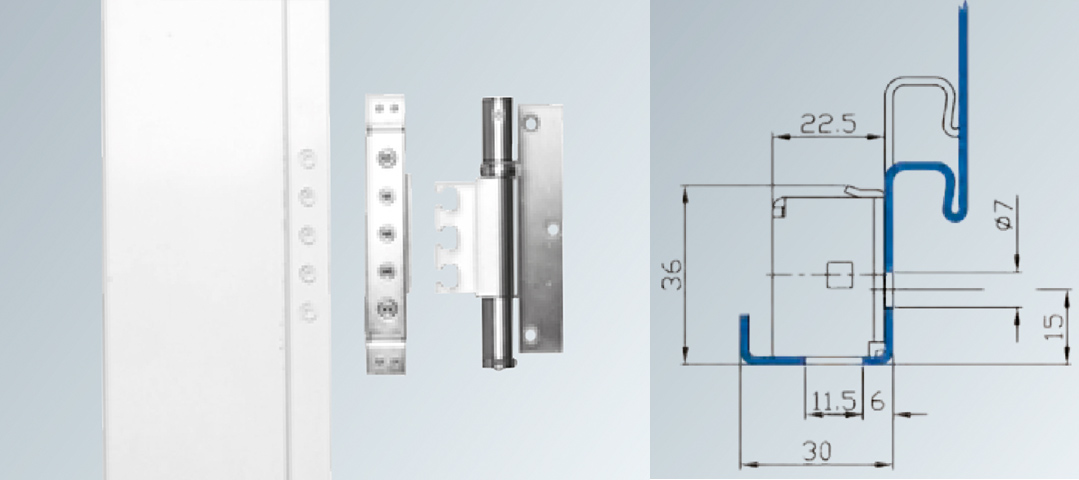

Se puede utilizar la subestructura de bisagra V 8618 L/ R
Con piezas de marco especialmente adaptadas V 8100/ 18 (no incluidas en el suministro)

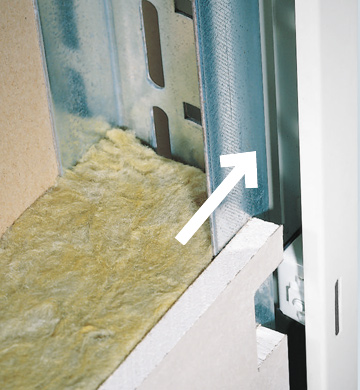

Sin rebaje de las placas de cartón-yeso
Con anclajes de tapa soldados, posibilidad de panel simple o doble
Artículos en stock

MARCO DE PARED VERTICAL (ZGK) PROFIL 23/ 0045

STÄNDERWANDZARGE (ZGK) PERFIL 23/ 0045

Para puertas con galce
Galce convencional de 10 mm, visualmente el mismo diseño que los marcos de mampostería
Sin rebaje en el suelo
Se puede utilizar la subestructura de bisagra V 8610 L/ R
Muescas necesarias para las cavidades de las bisagras y las cajas de protección de la pared
Con anclajes de tapón soldados, posibilidad de panel simple o doble

BASTIDOR DE 2 CARCASAS PARA REEQUIPAMIENTO PERFIL 2140/ 1645

2-SCHALIGE ZARGE ZUM NACHTRÄGLICHEN EINBAU PROFILE 2140/ 1645

Para puertas con galce
Sin rebaje en el suelo
Puede utilizarse la subestructura de bisagra V 8618 L/ R
Montaje limpio y rápido
Para montaje posterior
Atornillado oculto en la ranura de estanqueidad
Reutilizable gracias a su fácil extracción
Gran estabilidad
Artículo en stock

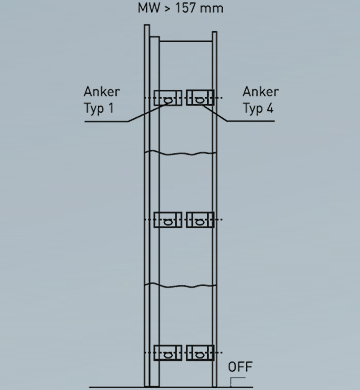

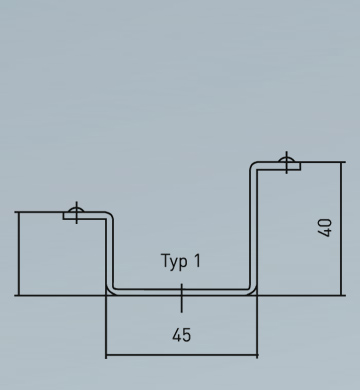

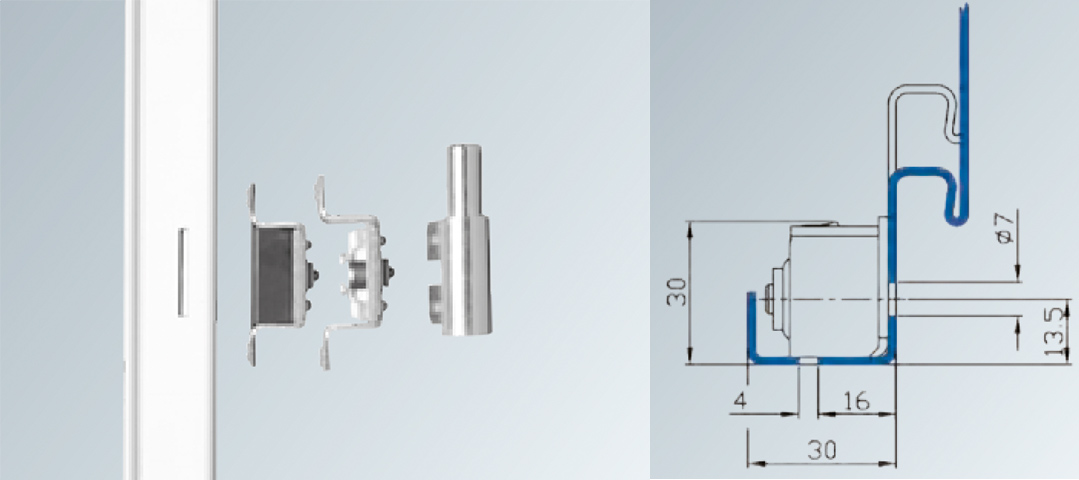

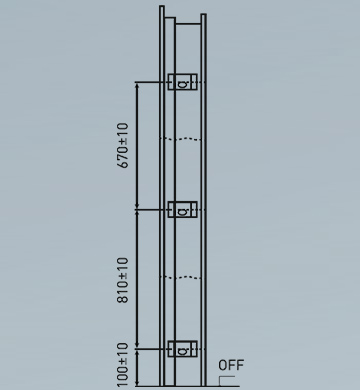

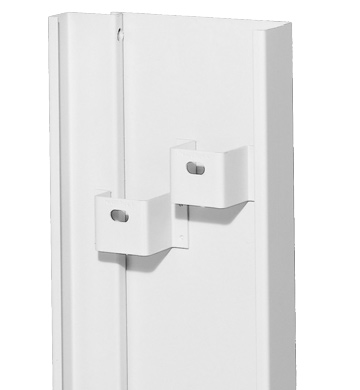

ANCLA PARA STÄNDERWERK

Anclaje de tubo

Tamaños estándar de una fila
Mandíbulas de mayor anchura dispuestas en filas dobles desplazadas o una al lado de la otra

Detalles Marcos desmontados

MARCOS DESMONTADOS PARA TODO TIPO DE PAREDES

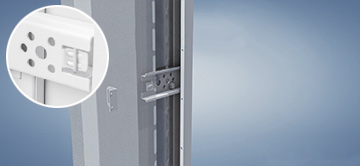

A petición, muchas variantes de bastidores Novoferm también están disponibles desmontadas para una entrega rápida y un transporte especialmente fácil y seguro. Las variantes de bastidor en stock pueden entregarse directamente al destinatario en un plazo muy breve mediante servicio de paquetería. Si el pedido se realiza antes de las 10.00 horas, suele ser el siguiente día laborable.
Con el nuevo anclaje trapezoidal, el montaje de las variantes de perfil de doble hoja también es muy sencillo, rápido y seguro.

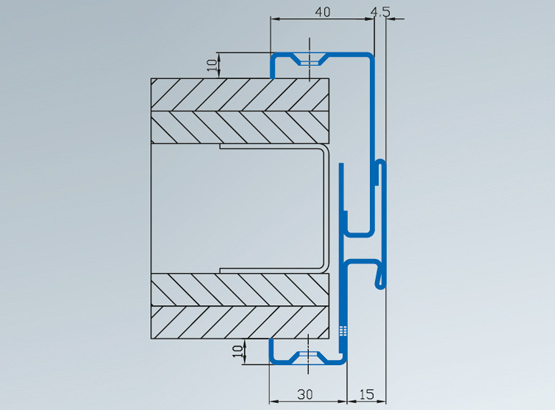

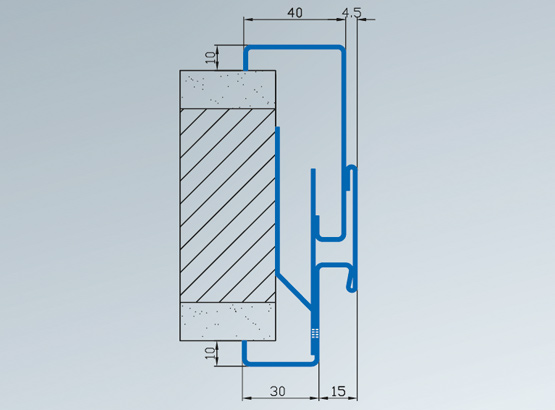

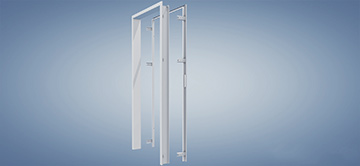

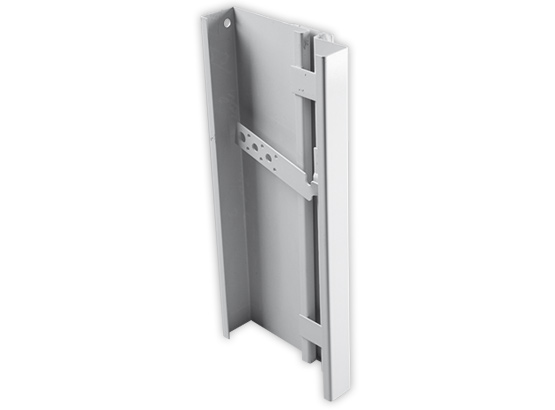

Desmontable en tres cómodas piezas individuales
Se suministra en un paquete compacto
Protección óptima contra daños de transporte
Especialmente fácil de almacenar
Fácil de transportar en coche
Envío rápido y económico
Fácil manejo en la obra

IDEAL PARA REEQUIPAMIENTO

PERFIL 2140

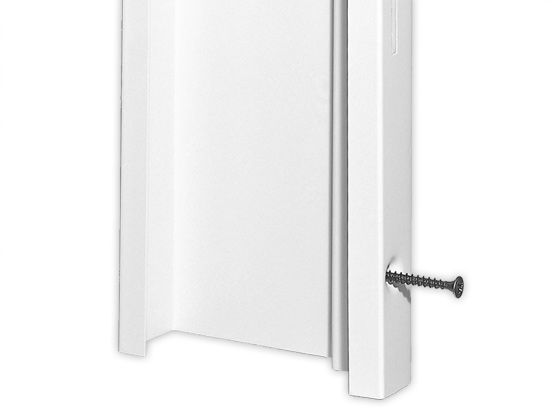

PERFIL 2140: MARCO DE 2 PIEZAS - ATORNILLADO EN LA RANURA DE ESTANQUEIDAD - PARA TODO TIPO DE PAREDES

Para puertas con galce y sin galce
Muy adecuado para habitaciones acabadas
Fácil instalación gracias a los anclajes especiales, también para el contramarco
Atornillado oculto en la ranura de estanqueidad
Marco reutilizable

PERFIL 2150

PERFIL 2150: MARCO DE 2 PIEZAS - CON TOLERANCIA DE ANCHO DE CARA PARA MAMPOSTERÍA

Anchuras de apertura variables -8 / +10 mm
Todas las geometrías de perfil posibles (por ejemplo, marcos de puertas correderas delante de la pared)
Con junta de separación visible
Con anclajes de esquina en el intradós

PERFIL 2150

PERFIL 2150: MARCO DE 2 PIEZAS - CON TOLERANCIA DE ANCHURA DE CARA PARA MONTANTES

Anchuras de apertura variables -8 / +10 mm
Todas las geometrías de perfil posibles (por ejemplo, marcos de puertas correderas delante de la pared)
Con línea de separación visible
Fijación atornillada en el travesaño

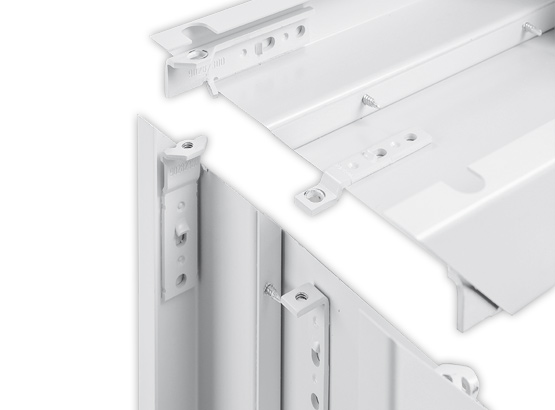

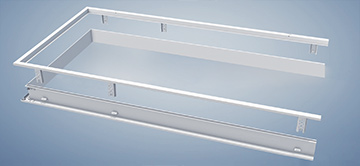

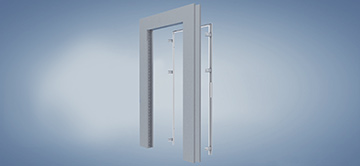

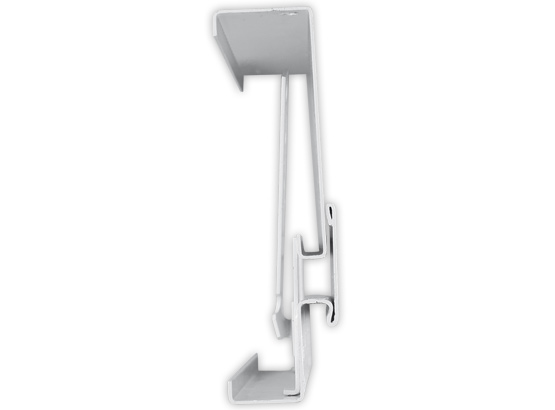

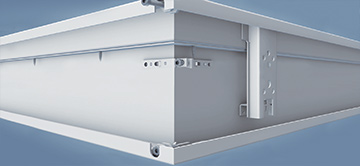

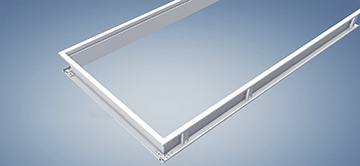

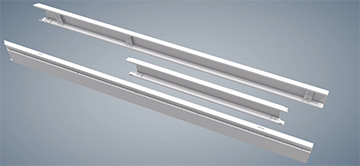

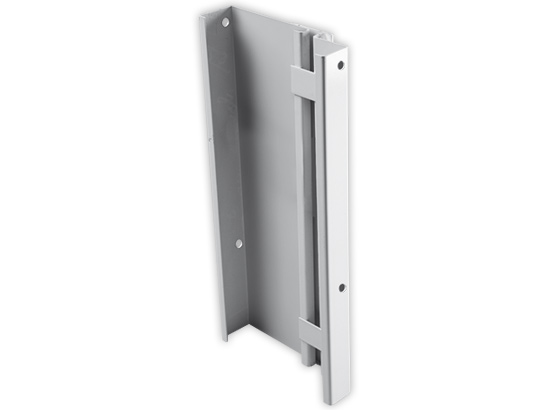

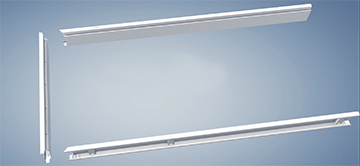

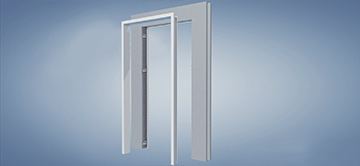

DISEÑO DE BASTIDOR DESMONTADO Y SISTEMA DE ANCLAJE TRAPEZOIDAL

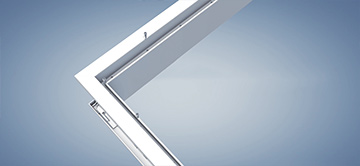

Juntas de esquina del bastidor de ajuste preciso instaladas en fábrica
Anclajes trapezoidales estables en la carcasa frontal del bastidor
Fácil instalación de la contrasoporte gracias a la geometría especial del sistema de anclaje
Anclaje de contracerco especial, punteado en el resalte del contracerco
No es necesario volver a revestir los anclajes trapezoidales para obtener aberturas de marco de montantes de dimensiones exactas

Marcos y superficies especiales

MARCOS PARA CADA APLICACIÓN

Los marcos de acero inoxidable no sólo destacan por su atractivo aspecto, sino también por su resistencia a la humedad. Por regla general, los marcos de acero inoxidable se utilizan en entornos en los que se requiere un alto nivel de limpieza.

Material: V2A = WST 1.4301 / V4A = WST 1.4571 (sólo 1,5 mm)Grosor dechapa: 1,5 ó 2 mm Marcos de acero inoxidableen acero Los marcos de acero inoxidable completan el programa de marcos Novoferm. Estos marcos están disponibles en secciones exclusivas y tienen un grosor de chapa de entre 1,5 mm y 2 mm, dependiendo de la versión.

Pregunte a su distribuidor especializado Novoferm por todos los detalles de equipamiento y posibles aplicaciones.

MOSTRAR INDIVIDUALIDAD

Los marcos Novoferm se caracterizan por la geometría exacta del perfil y la precisión dimensional mediante el cumplimiento de los límites de tolerancia más estrechos (normas EN DIN / normas de fábrica Novoferm). Un marco y la puerta correspondiente son como una tarjeta de visita. Y, por lo tanto, también debe corresponderse con la casa, la habitación y el usuario respectivos. Por ello, Novoferm ofrece todos los colores RAL de su elección, diseño RAL, colores metalizados y otros para una protección especial. Posibilidad de polvo antigraffiti.

Los marcos de colores ofrecen las siguientes ventajas

Recubrimiento en polvo de la más alta aprobación con homologación GSB
Excelente resistencia a la intemperie
Alto brillo y estabilidad del color
Muy buena adherencia
Buenas propiedades anticorrosivas
Elevada dureza superficial con buenos valores mecánicos
Excelente resistencia a la abrasión
Temperatura de secado 195° C

POR UN FUTURO SOSTENIBLE

Nuestros productos cumplen los requisitos de una Declaración Ambiental de Producto (EPD) según las normas ISO 14025 y EN 15804 del Programa de Declaraciones Ambientales de Producto del Institut Bauen und Umwelt e.V. (IBU) basado en la norma EN 15804.

EPD según ISO 14025 y EN 15804
Evaluación del ciclo de vida según DIN ISO 14040/ 14044
Normas de categoría de productos (PCR) Puertas

Sus ventajas de un vistazo

Gran estabilidad y durabilidad
Amplia gama de marcos para todas las situaciones de instalación

Bastidor de montantes, mampostería y casos especiales
Casi todas las variantes de bastidor también están disponibles desmontadas

TECNOLOGÍA Y DETALLES

MARCOS DE DATOS TÉCNICOS PARA MAMPOSTERÍA Y HORMIGÓN

Tabla de dimensiones de los marcos de acero Novoferm			Marcos estándar para mampostería, pared de yeso y piedra Ytong	Marcos estándar para mampostería, pared de yeso y piedra Ytong
Dimensiones totales (véase DIN 18100)	Dimensiones del galce del marco (véase DIN 18111)	Espacio libre del marco espacio libre dimensiones (véase DIN 18111)	Medida nominal de la abertura en la pared Dimensión de la carcasa (RBM)	Medida nominal de la abertura en la pared Dimensión del armazón (RBM)
Anchura x altura	Anchura x altura	Anchura x altura	Anchura x altura	Anchura x altura
750 x 1.875 1^{) 2)}	716 x 1.858	686 x 1.843	760 x 1.880	760 x 1.880
875 x 1.875 2⁾	841 x 1.858	811 x 1.843	885 x 1.880	885 x 1.880
1000 x 1.875 1^{) 2)}	966 x 1.858	936 x 1.843	1.010 x 1.880	1.010 x 1.880
625 x 2.000	591 x 1.983	561 x 1.968	635 x 2.005	635 x 2.005
750 x 2.000	716 x 1.983	686 x 1.968	760 x 2.005	760 x 2.005
875 x 2.000	841 x 1.983	811 x 1.968	885 x 2.005	885 x 2.005
1.000 x 2.000	966 x 1.983	936 x 1.968	1.010 x 2.005	1.010 x 2.005
625 x 2.125 1⁾	591 x 2.108	561 x 2.093	635 x 2.130	635 x 2.130
750 x 2125	716 x 2.108	686 x 2.093	760 x 2.130	760 x 2.130
875 x 2.125	841 x 2.108	811 x 2.093	885 x 2.130	885 x 2.130
1.000 x 2.125	966 x 2.108	936 x 2.093	1.010 x 2.130	1.010 x 2.130
1.125 x 2.125 1^{) 3)}	1.091 x 2.108	1.061 x 2.093	1.135 x 2.130	1.135 x 2.130
1.250 x 2.125 1^{) 3)}	1.216 x 2.108	1.188 x 2.093	1.260 x 2.130	1.260 x 2.130

¹⁾Dimensiones totales y dimensiones asociadas no incluidas en DIN 18111 ²⁾ Estándar sólo para marcos angulares ³⁾ No en stock

MARCOS DE MAMPOSTERÍA

Anchuras de boca
Marcos estándar Novoferm
	Para mampostería	Para paredes de yeso
80	-	-
90	-	-
100	-	-
130	-	-
145	-	-
160	-	-
175	-	-
205	-	-
270	-	-
290	-	-
330	-	-

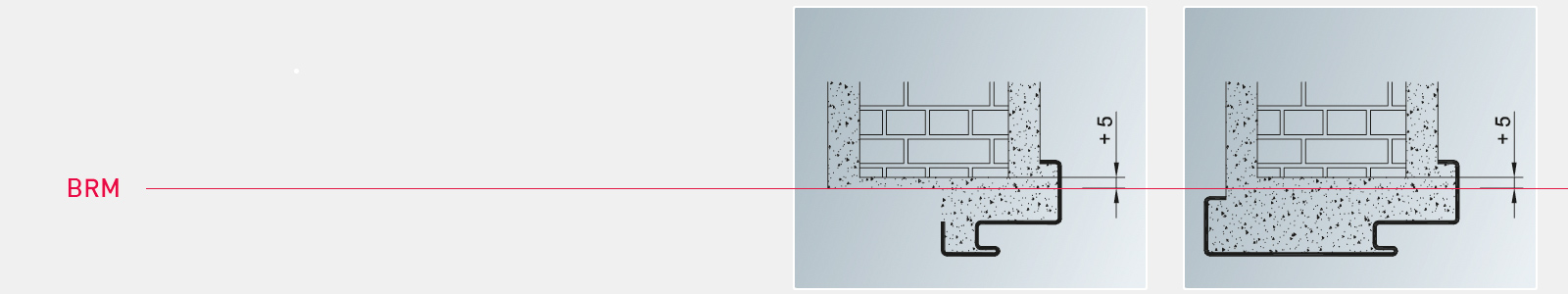

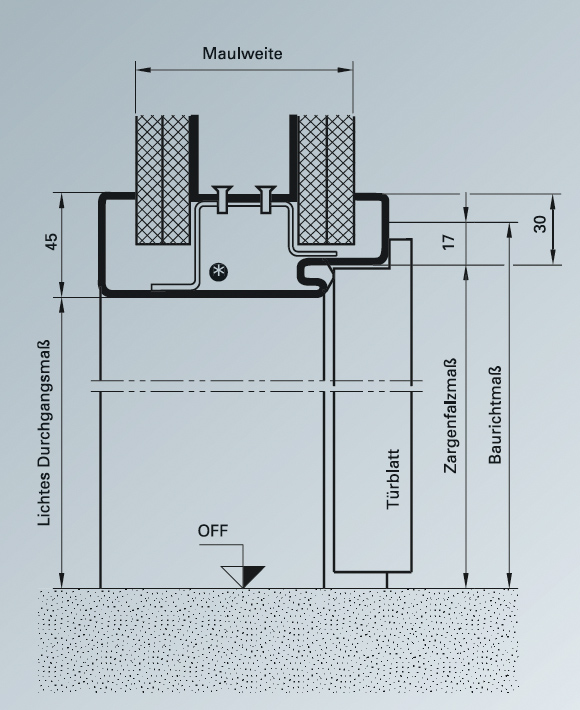

Sección vertical Marco con dintel

Sección horizontal Marco con muro Mampostería

DATOS TÉCNICOS BASTIDORES PARA CONSTRUCCIÓN EN SECO

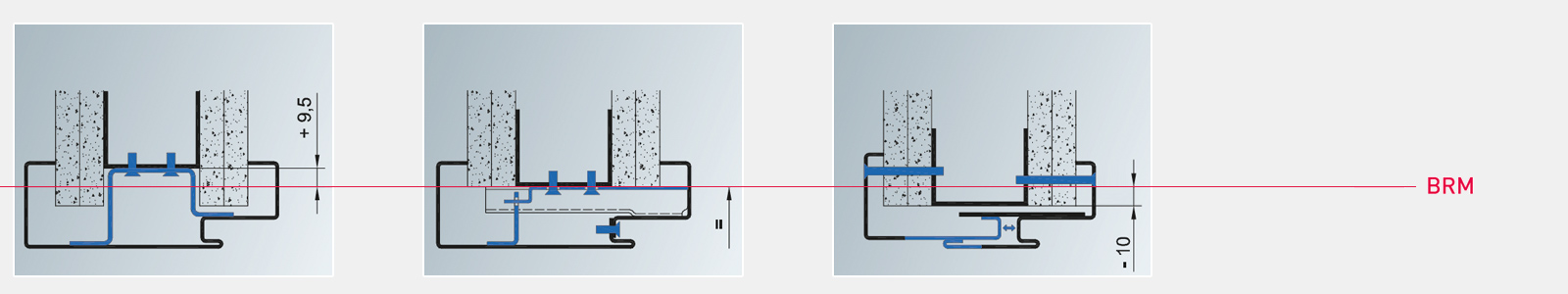

Marcos estándar para bastidores de montantes, Perfil 23/1645	2 piezas en ranura atornillada Perfil 2140/1645	2 piezas con línea de separación Perfil 2150/0040
Posición de anclaje ¡Atención! Montaje a lo largo de la pared	Medida nominal del (= dimensión de instalación)	Dimensión nominal de la hueco en la pared	Medida exterior de la hoja de la puerta (dimensión de tipo, véase DIN 18101)
Ancho x alto	Ancho x alto	Ancho x alto	Anchura x altura
769 x 1.885	750 x 1875	730 x 1.865	730 x 1.865
894 x 1.885	875 x 1875	855 x 1.865	855 x 1.865
1.019 x 1.885	1.000 x 1.875	980 x 1.865	980 x 1.865
644 x 2.010	625 x 2.000	605 x 1.990	605 x 1.990
769 x 2.010	750 x 2.000	730 x 1.990	730 x 1.990
894 x 2.010	875 x 2.000	855 x 1.990	855 x 1.990
1.019 x 2.010	1.000 x 2.000	980 x 1.990	980 x 1.990
644 x 2.135	625 x 2.125	605 x 2.115	605 x 2.115
769 x 2.135	750 x 2.125	730 x 2.115	730 x 2.115
894 x 2.135	875 x 2.125	855 x 2.115	855 x 2.115
1.019 x 2.135	1.000 x 2.125	980 x 2.115	980 x 2.115
1.144 x 2.135	1.125 x 2.125	1.105 x 2.115	1.105 x 2.115
1.269 x 2.135	1.250 x 2.125	1.230 x 2.115	1.230 x 2.115

Anchuras de boca

Marcos estándar Novoferm

Para paredes de entramado

75

100

125

150

Sección horizontal Marco con bastidor de montantes de pared

Sección vertical Marco con dintel

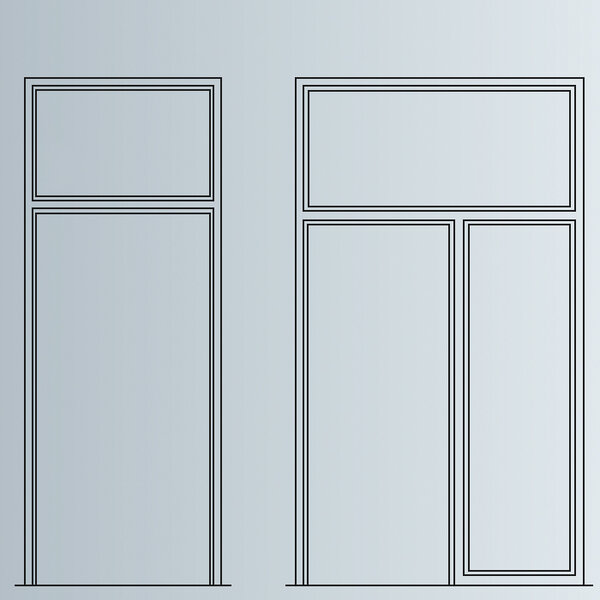

Opciones y soluciones

Marco de esquina

Marco de esquina con radio

Marco de esquina con doble galce

Marco angular de doble galce con ranura de sombra

Marco de esquina Gym

Marco circundante

Marco envolvente con radio

Marco envolvente con ranura de sombra

Marco de galce decorativo con ranura de sombra

Marco de puerta doble con radio

Marco de doble galce

Marco de doble galce con ranura de sombra unilateral

Marco de puerta pendular

Marco de paso con ranura de sombra

Marco de la junta de dilatación

Marco envolvente con inserto de plomo (protección contra las radiaciones)

Marco de puerta corredera Corrido en la pared (sección vertical)

Marco de puerta corredera Corrido en la pared (sección horizontal)

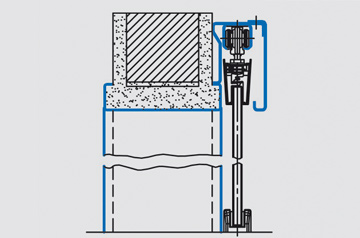

Marco de puerta corredera que pasa por delante de la pared (sección vertical)

Marco de puerta corredera que pasa por delante de la pared (sección horizontal)

Marco de puerta corredera que discurre por delante de la pared con hoja de cristal (sección vertical)

Marco de la puerta corredera en el hueco (sección horizontal)

Marco de puerta corredera con caja de instalación (sección horizontal)

Marco de puerta corredera que discurre por delante de la pared Diseño en 2 partes (sección vertical)

Marco de 2 piezas para todo tipo de paredes

Marco de 2 piezas con radio

Marco sin espejo

Bastidor de 2 piezas con tolerancia de anchura de mandíbula

Bastidor de 2 piezas con tolerancia de anchura de mordaza y ranura de sombra

Marco de ventana para acristalamiento a 1 cara

Marco de ventana para doble acristalamiento

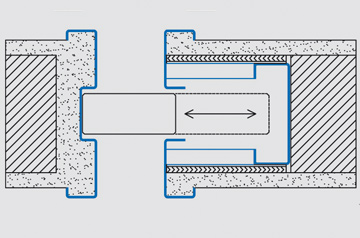

Posibles situaciones de instalación

Marco angular Instalación de tacos con anclaje de marco angular en la pared y en el intradós

Marco angular Instalación de tacos con anclaje de marco angular sólo en la zona del resalte (mampostería vista)

Marco angular con perforación de espiga en la zona de la ranura (renovación)

Marco angular Montaje por soldadura en el soporte de espigas

Marco de cerramiento Instalación soldada en soporte de pasador (mampostería vista)

Marco circundante Instalación con anclaje rápido (estándar) o anclaje de junta (ladrillo visto)

Marco envolvente Instalación de lechada con anclajes ondulados

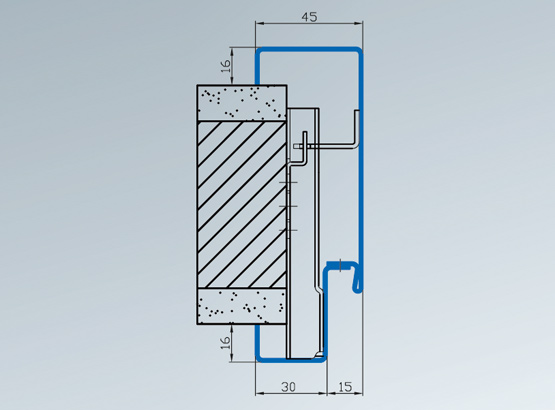

Marco envolvente para placas de yeso laminado, montaje con anclaje de alambre

Marco envolvente Instalación con anclaje de barra plana soldada mediante el método de hormigonado

Armazón circundante Instalación con anclaje de hélice suelto (muros de hormigón)

Rodee el marco con un taladro de espiga en la parte visible

Marco envolvente de 2 piezas Sin posibilidad de recubrimiento RAL

Esquina y contramarco Instalación soldada en el soporte de la espiga (mampostería vista)

Bastidor de montantes GK Fijación por tornillos en anclajes en U

Bastidor de montantes GK Fijación por tornillos a través del espejo de popa

Marco envolvente de 2 piezas Instalación atornillada en el hueco (apto para todo tipo de paredes)

Marco envolvente de 2 piezas con tolerancia de anchura de mandíbula, atornillado con espejo

Bastidor telescópico para una adaptación universal in situ, apto para todo tipo de paredes

Armazón circundante Instalación con anclaje de hélice suelto (muros de hormigón)

Marco envolvente con inserto de plomo (protección contra las radiaciones)

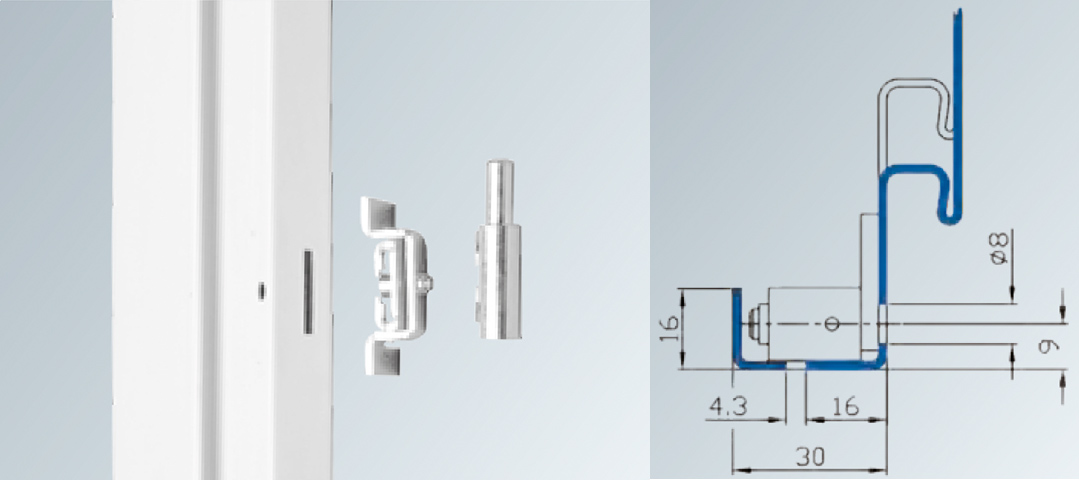

Subestructuras de correas

NO AJUSTABLE EN 3D

Tipo	Tipo Descripción	Tipo de cinta	Capacidad de carga
V 8610	Galvanizada (opcional V2A)	V 8000	60 kg
	DIN derecha e izquierda	V 8100	80 kg
	Estanco al mortero	VN 8939/100	100 kg
	Más de 200 combinaciones posibles

Tipo	Tipo Descripción	Tipo de cinta	Capacidad de carga
V 8618	Galvanizada (opcional V2A)	V 8000/18	60 kg
	DIN derecha e izquierda	V 8100/ 18	80 kg
	Más de 200 combinaciones posibles

Tipo	Tipo Descripción	Tipo de cinta	Capacidad de carga
Bolsillodoble	Elemento de fijación VARIANT V 8600 o V 8610	VN 8938/ 160	150 kg
	Utilizable a la izquierda o a la derecha
	Área funcional: protección contra incendios, protección contra humos
	Galvanizado

3-D AJUSTABLE

Tipo	Tipo Descripción	Tipo de cinta	Capacidad de carga
VX 7611	Con gran capacidad de carga	VX 7729/ 100	100 kg
	Para puertas con y sin galce	VX 7939/ 100	100 kg
	Estanco al mortero	VX 7729/ 120	120 kg
	Ajuste tridimensional continuo lateral +/- 3,0 mm, altura +/- 3,0 mm, presión +/- 3,0 mm	VX 7939/ 120	120 kg
		VX 7729/ 160	160 kg
		VX 7939/ 160	160 kg

Tipo	Tipo Descripción	Tipo de cinta	Capacidad de carga
VN 7608/120	Para puertas con y sin galce	VN 7748/ 100	100 kg
	Estanco al mortero	VN 7938/ 100	100 kg
	Galvanizado	VN 7728/ 120	100 kg
	Ajuste tridimensional continuo lateral +/- 3,0 mm, altura +/- 3,0 mm, presión +/- 2,0 mm	VN 7729/ 120	120 kg
		VN 7939/ 120	120 kg
		VN 7939/ 120	160 kg

Tipo	Tipo Descripción	Tipo de cinta	Capacidad de carga
VN 7608/160	Para puertas con y sin galce	VN 7729/160	160 kg
	Estanco al mortero	VN 7939/160	160 kg
	Estanco al mortero	VN 7939/160 FD	160 kg
	Ajuste tridimensional sin escalonamiento lateral +/- 3,0 mm, altura +/- 3,0 mm, presión +/- 3,0 mm	VN 7939/160s	160 kg
		VN 7939/160 FDs	160 kg

Tipo	Tipo Descripción	Tipo de cinta	Capacidad de carga
Tectus	Completamente oculto	Tectus 305	60 kg
	Para puertas sin rebajo	Tectus 310	60 kg
	Ajustable tridimensionalmente	Tectus 340	80 kg
	Certificado CE	Tectus 510	100 kg
	Ángulo de apertura de hasta 180	Tectus 526	120 kg
	Longitud total 140/ 141 mm	Tectus 527	120 kg
	DIN derecha o izquierda utilizable	Tectus 540	120 kg
	Tecnología de cojinetes lisos sin mantenimiento Lado +/- 3,0 mm Altura +/- 3,0 mm Presión +/- 1,0 mm	Tectus 630	200 kg
		Tectus 640	200 kg
		Tectus 645	300 kg

* Capacidad de carga para combinaciones de correas ejemplares, según el sistema de correas. Se refiere a la aplicación con dos bisagras. Si se utiliza una tercera bisagra, el peso de la puerta puede aumentar aprox. un 30 %.
El peso de la hoja de la puerta no debe superar el 70 % de los valores de carga.

Juntas fonoabsorbentes

TODO DEPENDE DEL SELLADO PERFECTO

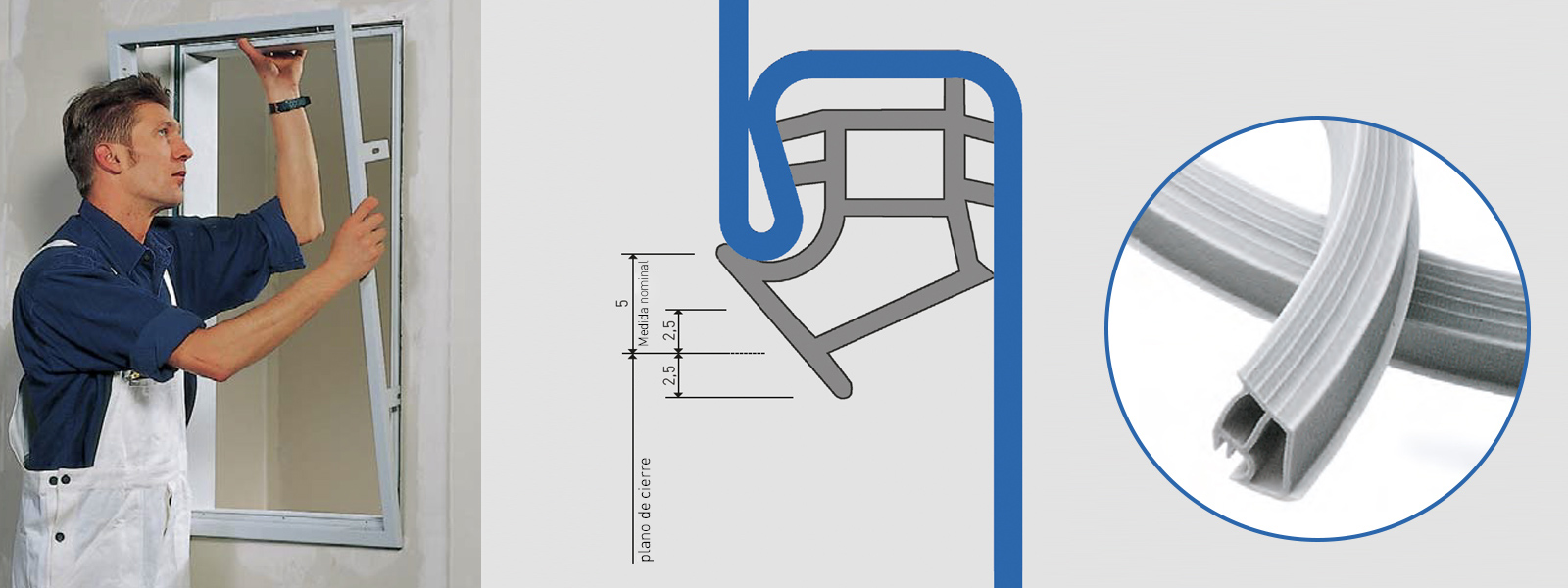

Los perfiles de cierre Novoferm garantizan la ausencia de corrientes de aire y ruidos. El perfil de labio para ensanchar la superficie de cierre garantiza un cierre silencioso. Gracias al óptimo aislamiento acústico y a la excelente amortiguación de cierre, solo se requiere una baja presión de cierre.

Permanentemente elástico
Dimensionalmente estable
Alta resiliencia
Resistente al envejecimiento
Pintura diferente

Fácil de procesar
Absorción acústica
Nivelación de tolerancia
Respetuoso con el medio ambiente (sin PVC)

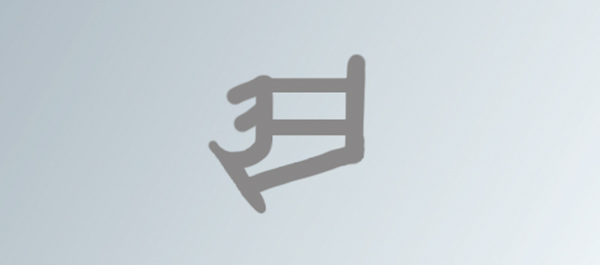

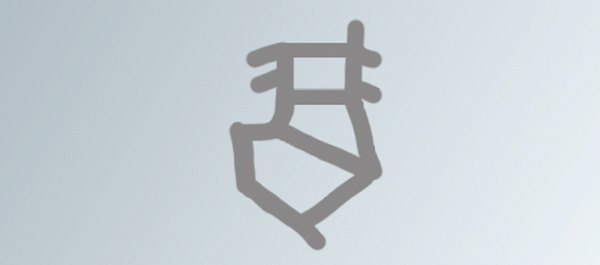

PROFILVARIANTEN

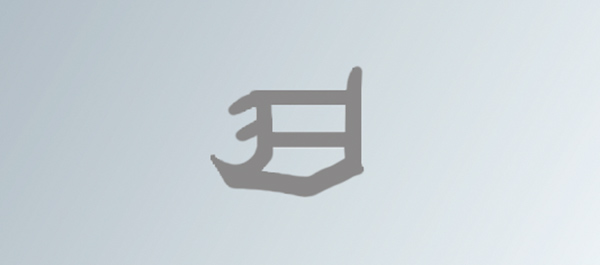

Nombre	Material	Color	Características

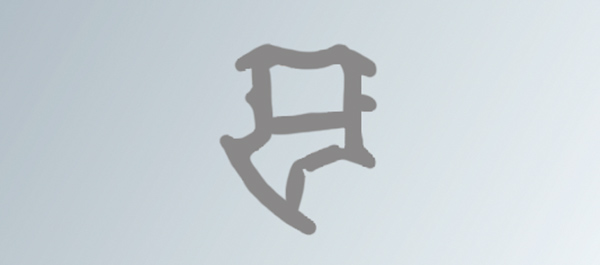

C 190	NTK	Gris	Perfil estándar
		Blanco	Compensación de tolerancia ± 2,5 mm
		Marrón	Insonorización ± 2,5 mm
		Negro
* MaterialesNTK: Caucho termoplástico Novoferm / APTK: Caucho terpolímero de etileno propileno (caucho sintético) EPDM: Designación internacional para APTK

Nombre	Material	Color	Características

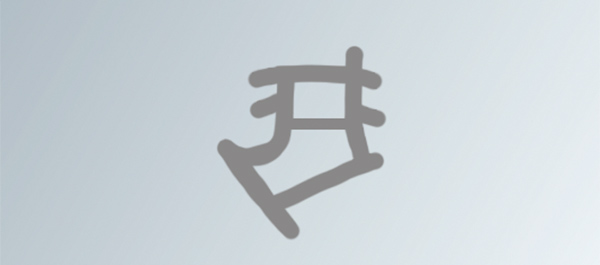

C 260	NTK	Gris	2 mm más alto que C190
* MaterialesNTK: Caucho termoplástico Novoferm / APTK: Caucho terpolímero de etileno propileno (caucho sintético) EPDM: Designación internacional para APTK

Nombre	Material	Color	Características
C 197	NTK	Gris	4 mm más alto que C 190
* MaterialesNTK: Caucho termoplástico Novoferm / APTK: Caucho terpolímero de etileno propileno (caucho sintético) EPDM: Designación internacional para APTK

Nombre	Material	Color	Características
C 205	NTK	Gris	2 mm inferior a C 190
* MaterialesNTK: Caucho termoplástico Novoferm / APTK: Caucho terpolímero de etileno propileno (caucho sintético) EPDM: Designación internacional para APTK

Nombre	Material	Color	Características
C 210	NTK	Gris	4 mm inferior a C 190
* MaterialesNTK: Caucho termoplástico Novoferm / APTK: Caucho terpolímero de etileno propileno (caucho sintético) EPDM: Designación internacional para APTK

Nombre	Material	Color	Características
11089	APTK (EPDM)	gris	Perfil estándar
			Compensación de tolerancia ± 2,5 mm
			Insonorización activa ± 2,5 mm
* MaterialesNTK: Caucho termoplástico Novoferm / APTK: Caucho terpolímero de etileno propileno (caucho sintético) EPDM: Designación internacional para APTK

Montaje

utilizando el ejemplo de marcos desmontados para paredes de entramado de montantes

Los marcos Novoferm pueden instalarse con especial rapidez. A continuación encontrará la preparación e instalación paso a paso de los marcos desmontados para paredes de entramado de montantes. Encontrará todos los detalles en las instrucciones de montaje detalladas.

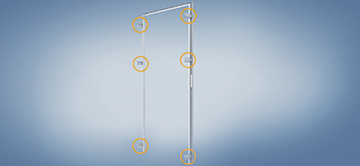

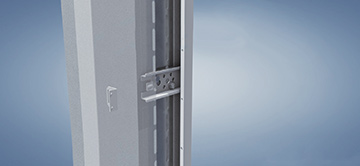

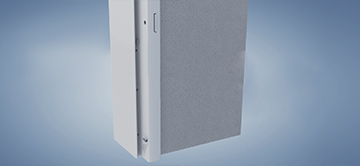

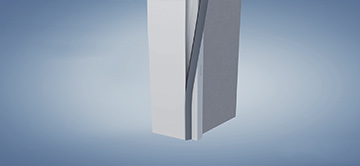

Preparación del montaje
