Rampas niveladoras hidráulicas

Para cada aplicación

Las rampas niveladoras hidráulicas de Novoferm están disponibles con alimentación y en varios diseños. Como producto destacado, le ofrecemos nuestra NovoDock EVO X como rampa niveladora de nueva generación, así como la NovoDock L730i como punto de carga ISO ideal.

¡Convénzase usted mismo!

Visión general de las rampas niveladoras

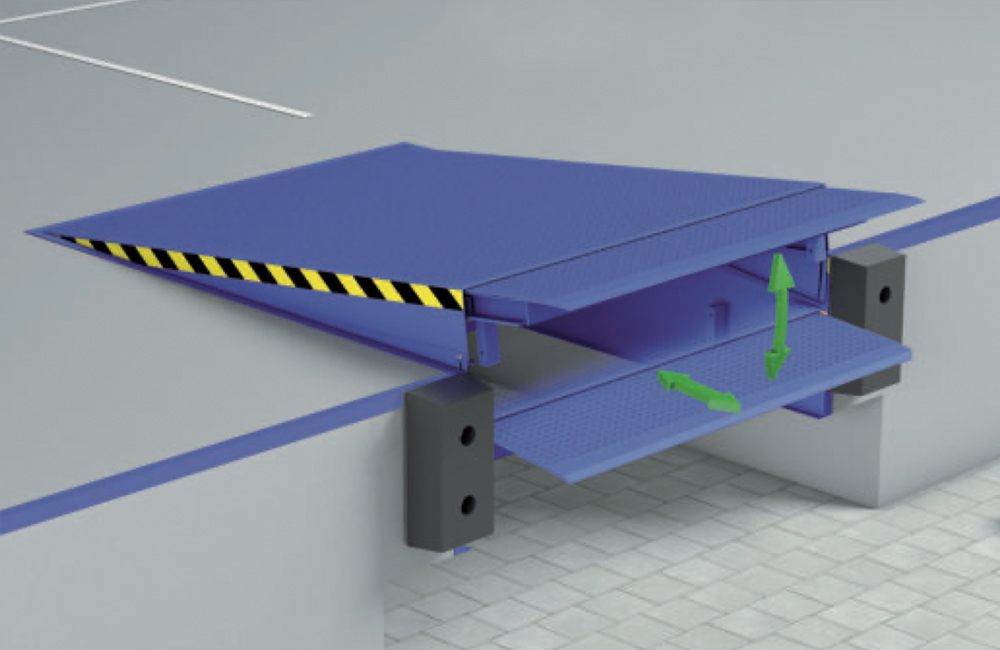

Las rampas niveladoras con mecanismo de empuje permiten utilizar toda la zona de carga del camión. El alimentador móvil se empuja hacia fuera hidráulicamente y se coloca en la zona de carga del camión, creando una superficie de contacto sin juntas entre la zona de carga del vehículo y la rampa de carga. Si el camión no se coloca directamente en la rampa de carga, este espacio ligeramente mayor puede compensarse con el alimentador variable.

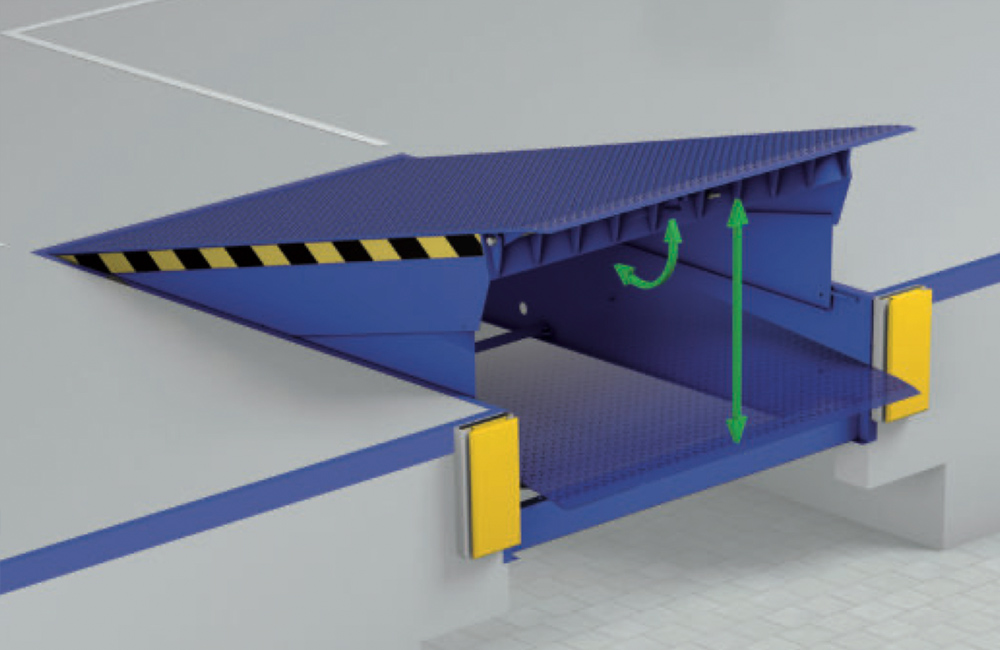

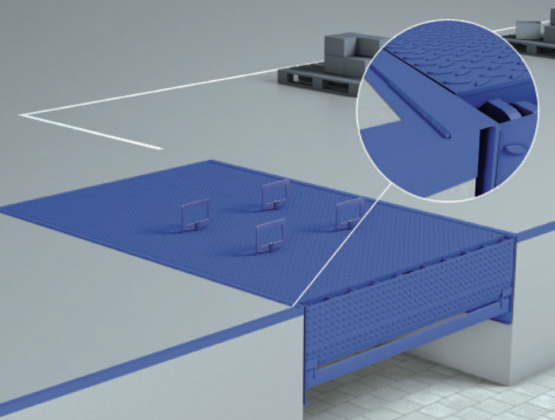

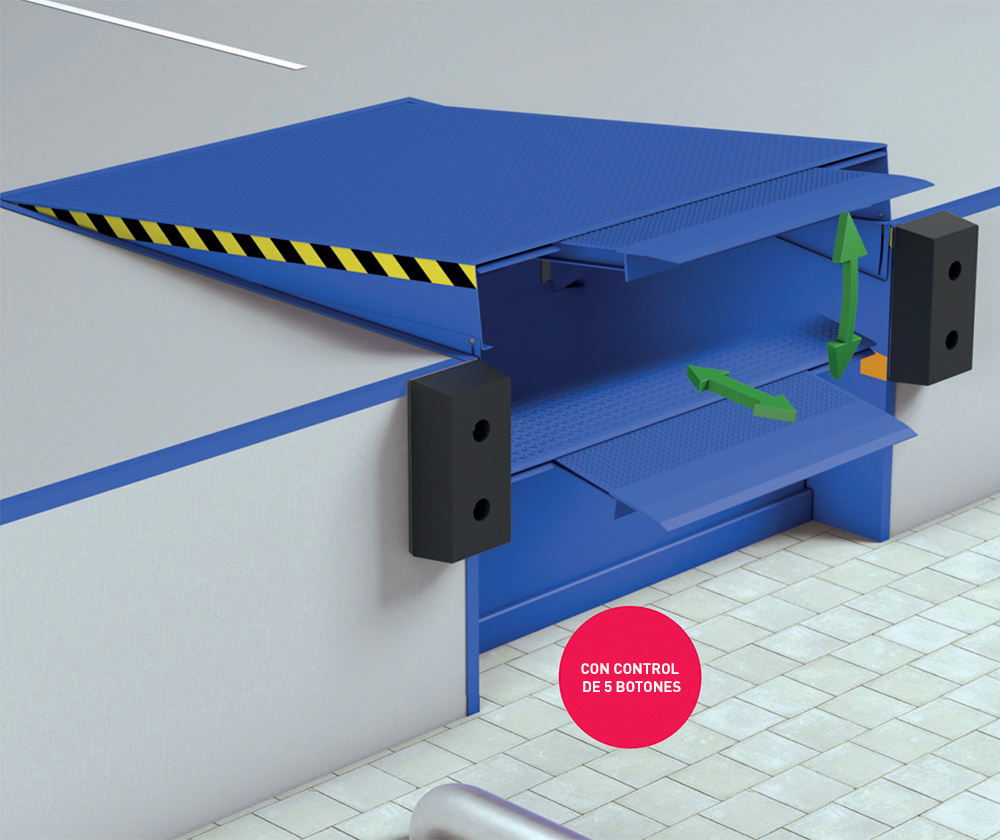

Los niveladores de muelle con cuña plegable son la versión básica en la tecnología de carga. En este caso, el hueco entre el edificio y el camión se compensa con una cuña plegable que se pliega hacia arriba y se coloca sobre el camión. Las rampas niveladoras de cuña plegable se caracterizan por su robustez y son relativamente fáciles de manejar.

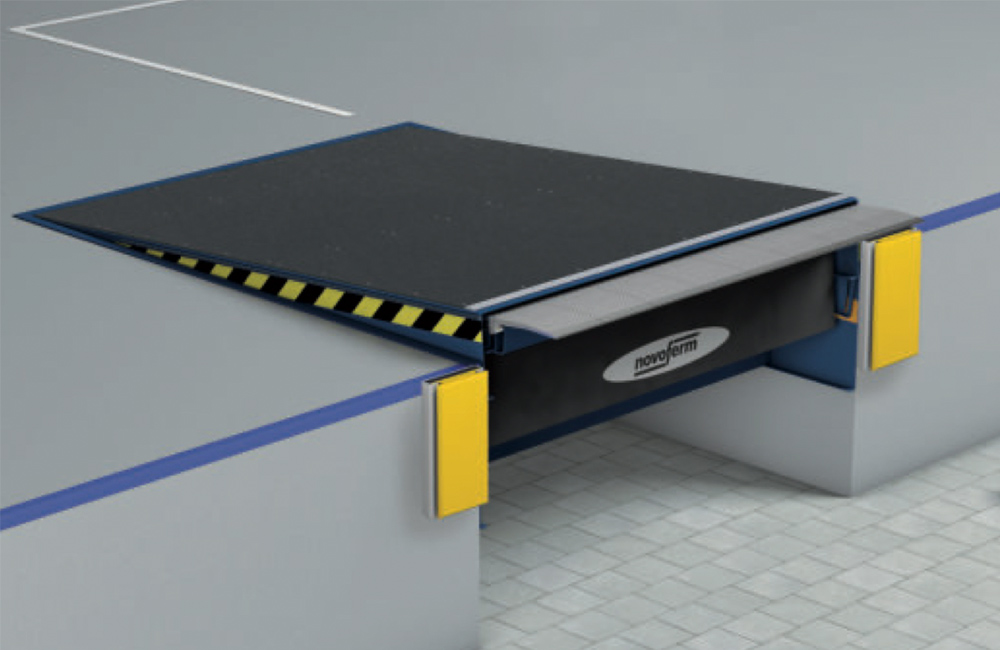

NovoDock EVO X, la nueva generación de rampas niveladoras, combina la tecnología de seguridad inteligente con la gestión digital de la información y un control tan sencillo como rápido.

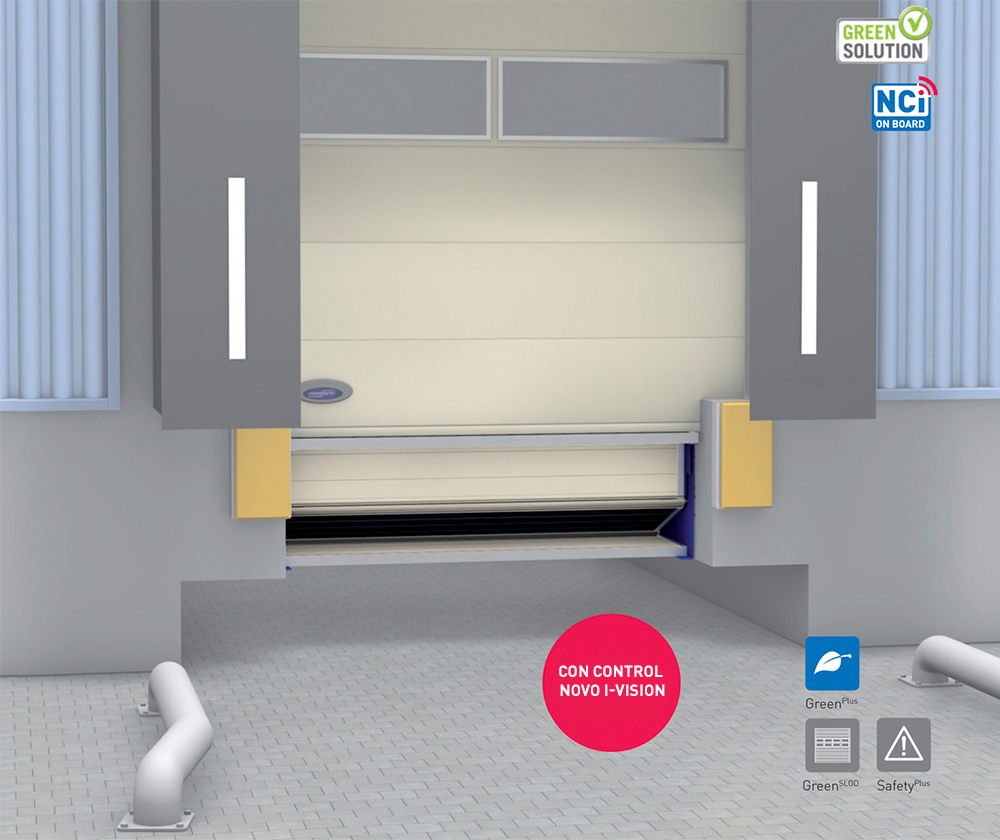

NovoDock L730i como punto de carga ISO ideal. El diseño exclusivo de la rampa niveladora garantiza el mejor aislamiento posible en todo momento. Incluso durante la carga, no pueden entrar corrientes de aire por debajo de la rampa niveladora, evitando así puentes térmicos.

Comparación y propiedades

Comparación de rampas niveladoras con alimentación

	Características del producto	L730i ISO	L730i Estándar	L530	L530R	P1530	L550i	VL6020
	con alimentación	●	●	●	●	●	●	●
	con cuña de plegado
	Muelle ISO	●	●
Paquetes opcionales	^GreenPlus	●	●	o	o	o	●
	^GreenSLOD			o	o	o
	^IsoPlus			o	o	o	o
	^DoorPlus	o	o	o	o	o	o
	^SafetyPlus	o	o	o	o	o	o
	Carga nominal según EN 1398 en kN	60	60	60	60	60	100	60/20
	Longitudes nominales (NL) en mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500	3.500, 4.000, 4.500, 5.000
	Anchuras nominales en mm	2.000, 2.250	2.000, 2.250	1.750, 2.000, 2.250, 2.400	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000, 2.200, 2.250	2.000, 2.250, 2.400	2.000
Altura total	600 mm			hasta 3.000 mm (NL)	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾			hasta 3.000 mm (NL)	hasta 3.000 mm (NL)	hasta 3.000 mm (NL)	hasta 2.500 mm (NL)
	800 mm /830 mm2⁾	hasta 3.000 mm (NL)	hasta 3.000 mm (NL)				a 3.000 mm (NL)
	900 mm/1200 mm3⁾	a 3.000 mm (NL)	a 3.000 mm (NL)				a partir de 3.500 mm (NL)	hasta 5.000 mm (NL)
	Longitud de la cuña de avance/plegado en mm	● 700 / o 1.000	● 500 / o 700 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	● 500 / o 1.000	500	● 500 / o 1.000
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Grado de protección	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 54
	Potencia del motor en kW	máx. 1,5	máx. 1,5	máx. 1,5	máx. 1,5	máx. 1,5	máx. 1,5	máx. 1,5
Característica de diseño	Meseta de la placa de desgarro en mm	8/10	8/10	8/10	8/10	8/10	10/12	8/10
Característica de diseño	Placa de desgarro de la cuña de alimentación/plegado en mm	12/14	12/14	12/14	12/14	12/14	15/17	15/17
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600			330 (405)/300 (315)	330 (405)/300 (315)
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾	360 (440)/400 (435)	360 (440)/400 (435)	360 (460)/380 (430)	300/400
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600			430 (500)/290 (280)	430 (500)/290 (280)
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾	470 (540)/370 (390)	470 (540)/370 (390)	470 (590)/350 (390)	300/400
	Longitud nominal 2750, altura total 600				400 (500)/270 (270)
	Longitud nominal 2750, altura total 700				430 (530)/350 (370)
	Longitud nominal 3000, altura total 600			420 (475)/270 (260)	420 (475)/270 (260)
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾	480 (565)/400 (390)	480 (565)/400 (390)	480 (590)/400 (380)
	Longitud nominal 3000, altura total 800 /9002⁾	400 (430)/370 (400)	370/3504⁾				370/400
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾						450/400	400/600
	Longitud nominal 4000, altura total 900/12003⁾						450/400	400/650
	Longitud nominal 4500, altura total 900/12003⁾						450/400	400/750
	Longitud nominal 5000, altura total 1200							400/775
	Inclinación máxima admisible según EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %

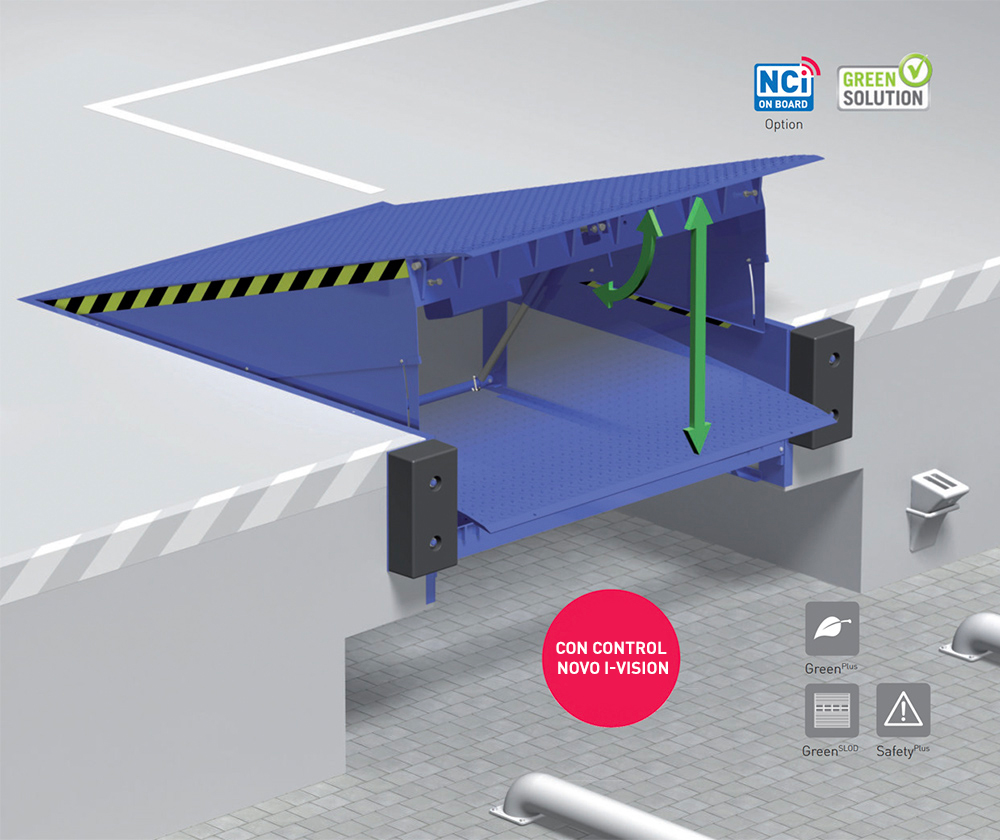

	Sistema de control	Novo i-Vision	Novo i-Vision	Novo SuperVision 5	Novo SuperVision 5	Novo SuperVision 5	Novo i-Vision	Control de 5 botones
	Versión de Novo i-Vision	● TA \| oTAD	● TA \| o TAD	o TA \| o TAD	o TA \| o TAD	o TA \| o TAD	● TA \| o TAD
	Interfaz de comunicación Novoferm (NCI)	●	●	o	o	o	●
Colores	RAL 5010 (azul genciana)	●	●	●	●	●	●	●
	RAL 7016 (gris antracita)	●	●	●	●	●	●	●
	RAL 9005 (negro)	●	●	●	●	●	●	●
	Otros colores RAL	o	o	o	o	o	o	o
	galvanizado	o	o	o	o	o	o	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

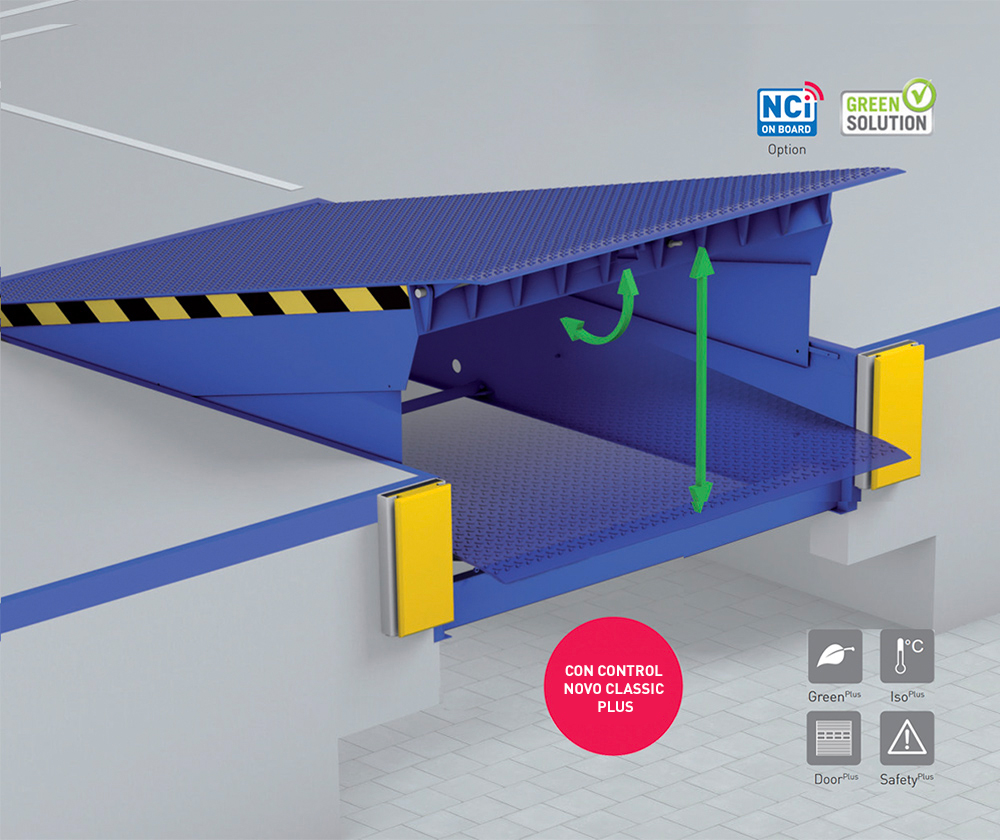

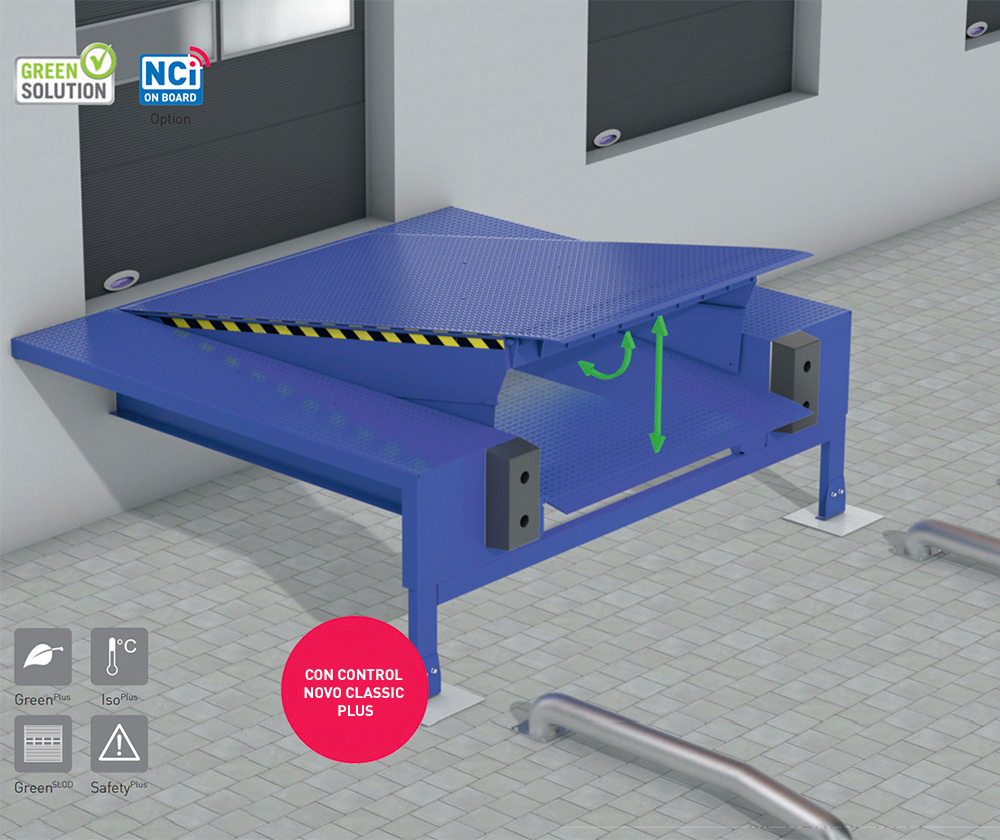

Comparación de rampas niveladoras con cuña plegable

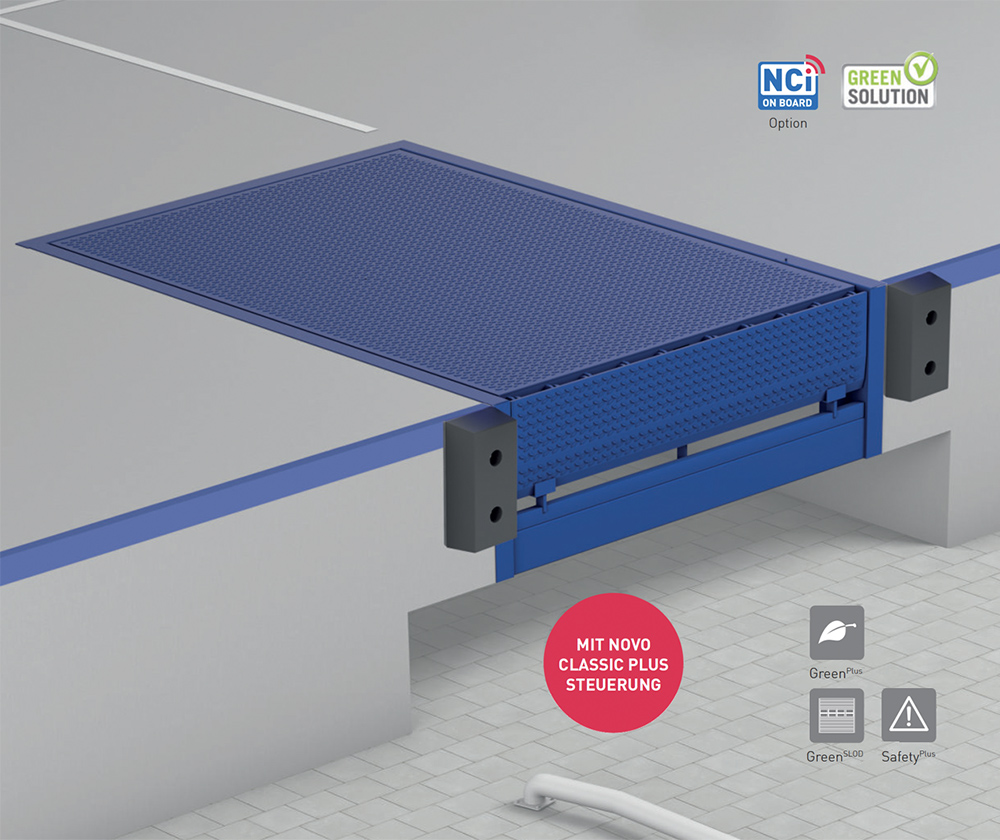

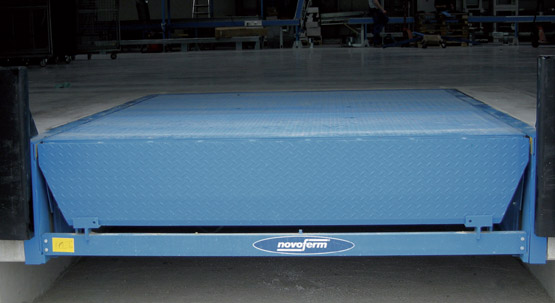

	Características del producto	L320	L320R	L320e	P1320	L350i
	con alimentación
	con cuña plegable	●	●	●	●	●
	Muelle ISO
Paquetes opcionales	^GreenPlus	o	o	o	o	●
	^GreenSLOD
	^IsoPlus	o	o		o	o
	^DoorPlus	o	o	o	o
	^SafetyPlus	o	o	o	o	o
	Carga nominal según EN 1398 en kN	60	60	60	60	100
	Longitudes nominales (NL) en mm	2.000, 2.500, 2.750, 3.000	2.000, 2.500, 2.750, 3.000	2.000, 2.250, 2.500, 3.000	2.000, 2.440 (2.500), 3.000	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Anchuras nominales en mm	2.000, 2.100, 2.250	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250	2.000	2.000, 2.200, 2.250	1.750, 2.000, 2.250
Altura total	600 mm	hasta 3.000 mm (NL)	hasta 3.000 mm (NL)	hasta 3.000 mm (NL)	hasta 3.000 mm (NL)	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾					hasta 3.000 mm (NL)
	800 mm /830 mm2⁾					a 3.000 mm (NL)
	900 mm/1200 mm3⁾					a partir de 4.000 mm (NL)
	Longitud de la cuña de alimentación/plegado en mm	400	400	400	400	400
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Grado de protección	IP 65	IP 65	IP 65	IP 65	IP 65
	Potencia del motor en kW	máx. 0,75	máx. 0,75	máx. 0,75	máx. 0,75	máx. 1,5
Característica de diseño	Meseta de la placa de desgarro en mm	6/8	6/8	6/8	6/8	8/10
Característica de diseño	Placa de desgarro de la cuña de alimentación/plegado en mm	12/14	12/14	12/14	12/14	15/17
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600	360/300	360/300	360/270		250/290
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾				360/320	290/340
	Longitud nominal 2250, altura total 600			360/270
	Longitud nominal 2500, altura total 600	380/270	380/270	330/270		310/270
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾				380/290	360/330
	Longitud nominal 2750, altura total 600	390/270	390/270
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600	400/260	400/260	270/270		360/270
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾				400/290	430/330
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800					520/350
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾					570/350
	Longitud nominal 4500, altura total 900/12003⁾					620/350
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %	12,5 %	12,5 %	12,5 %	12,5 %

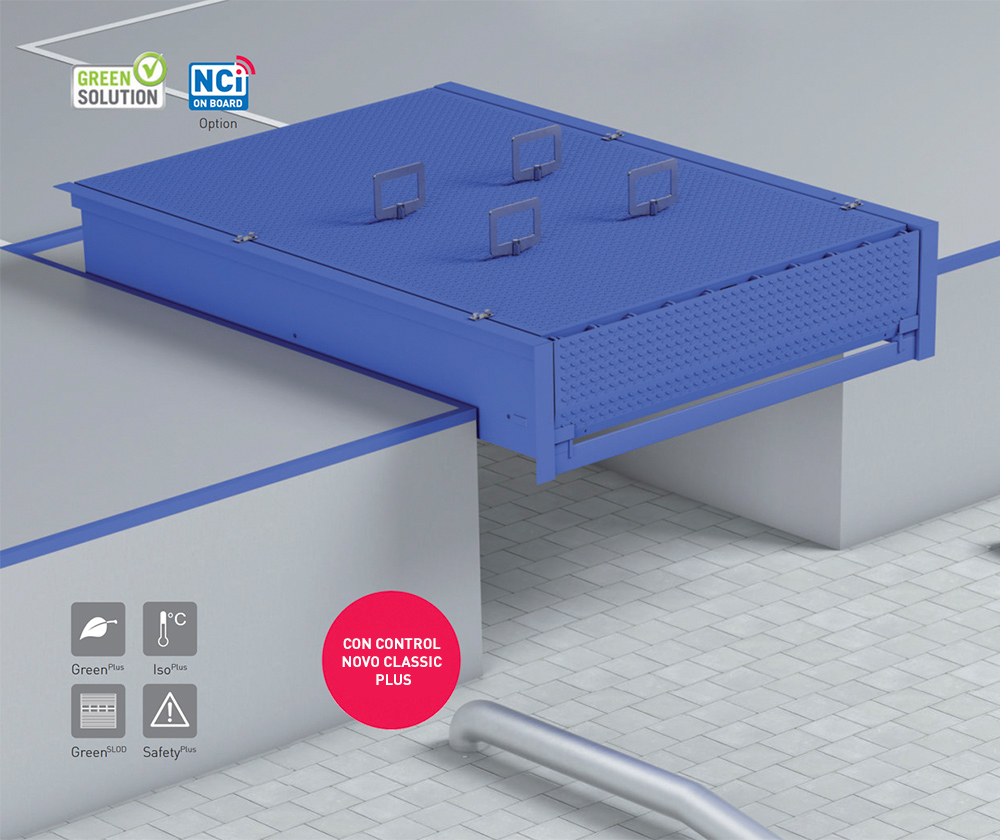

	Sistema de control	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo Classic Plus	Novo i-Vision
	Versión de Novo i-Vision	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	o HA \| o HAD	● HAR1
	Interfaz de comunicación Novoferm (NCI)	o	o	o	o	●
Colores	RAL 5010 (azul genciana)	●	●	●	●	●
	RAL 7016 (gris antracita)	●	●	●	●	●
	RAL 9005 (negro)	●	●	●	●	●
	Otros colores RAL	o	o	o	o	o
	galvanizado	o	o	o	o	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Detalles Novodock Evo x - la nueva generación de rampas niveladoras

Detalles Novodock Evo x

LA NUEVA GENERACIÓN DE RAMPAS NIVELADORAS

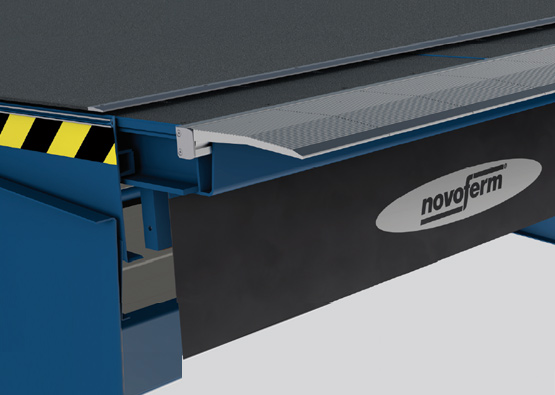

Seguridad X-TRA iQ-Slide - el avance inteligente sigue al camión iQ-Slide es una solución patentada que hace avanzar automáticamente el avance de la rampa niveladora y, por tanto, sigue al camión. De este modo se evita que el avance se salga del camión. Si el avance ha recorrido su distancia máxima y ya no es posible seguir al camión, suena una señal de advertencia y un LED en la unidad de control indica que la función ya no está activa.

Función SLOD: apertura segura de las puertas del camión Gracias a la función SLOD, el operador puede abrir las puertas traseras del camión sin correr el riesgo de caerse de la rampa niveladora. Una ventaja de seguridad decisiva. Todos los movimientos de las rampas niveladoras con esta función se realizan con un solo botón de mando. Sencillo y eficaz.

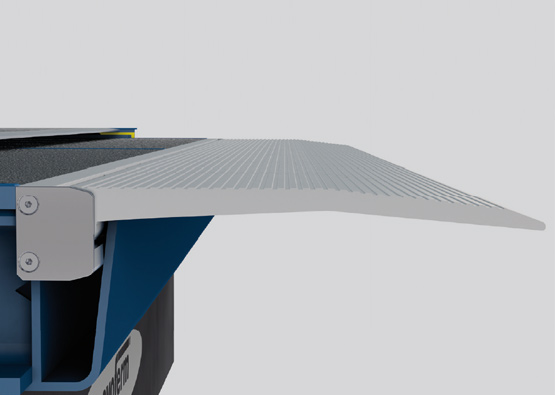

X-TRA Silent Alu-Slide: transición suave del camión a la rampa niveladora. Los segmentos de aluminio de alta resistencia permiten una transición más suave de la alimentación al camión. Esto protege las mercancías transportadas y la carretilla elevadora, pero sobre todo es más ergonómico para el conductor de la carretilla elevadora y, por lo tanto, supone menos tensión para su espalda. Además, el nivel de ruido es considerablemente menor. La superficie de apoyo libre más larga de los segmentos de aluminio aumenta la seguridad y reduce el riesgo de deslizamiento de la carretilla.

Silence Plus: como caminar sobre suelas silenciosas El nuevo revestimiento opcional de la EVO X reduce el nivel de ruido hasta en un 85%. Pruebas independientes (por ejemplo, TÜV Nord) certifican la enorme reducción del ruido de conducción. También se superan los valores de resistencia al deslizamiento y durabilidad de productos comparables.

Ventajas del producto
Función de ahorro de energía que reduce el consumo en más de un 70	Guía del usuario mediante LED
Función QuickDock	Función SLOD
Función iQ-Slide incl. señal acústica	Visualización del intervalo de mantenimiento
Conformidad IP65 y RoHS

Colores estándar RAL de las rampas niveladoras

X-TRA EFFIZIENZ

Función QuickDock - Simplifique las cosas La forma más rápida y sencilla de manejar la rampa niveladora: basta con pulsar un botón para fijar el avance. No podría ser más rápido y sencillo. El botón QuickDock es la única forma de manejar la EVO X con precisión y seguridad. El alimentador se eleva y extiende en modo hombre muerto.

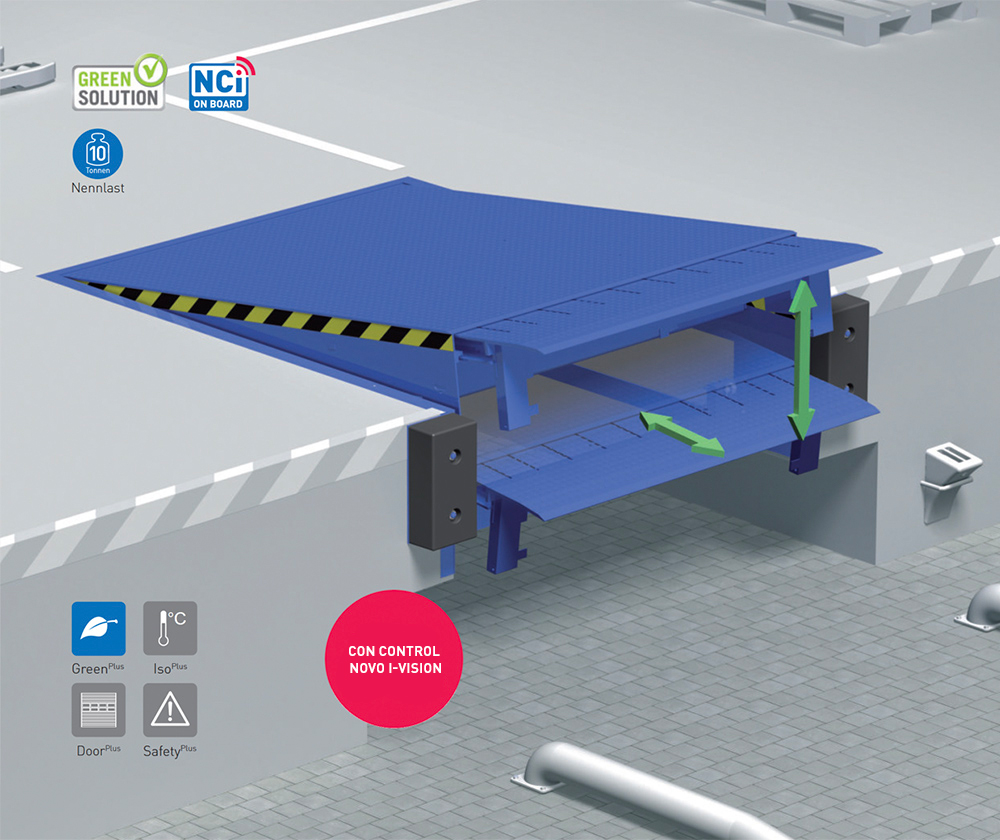

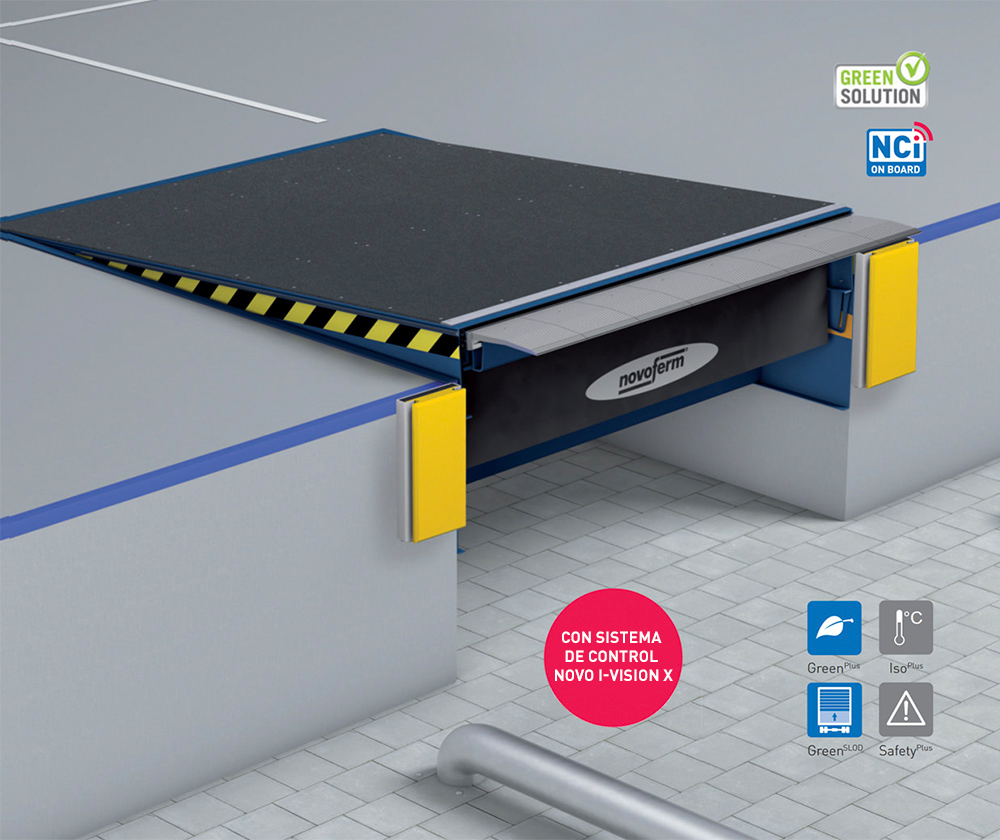

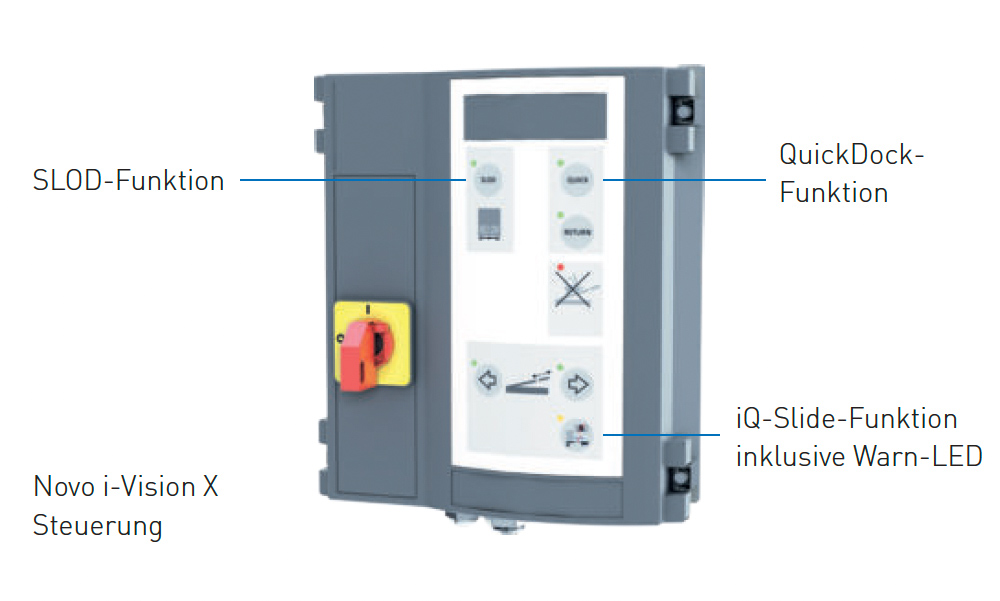

Control y manejo - Novo i-Vision X La niveladora se maneja con la unidad de control Novo i-Vision X suministrada. Además de la última tecnología respetuosa con el medio ambiente, la unidad de control dispone de funciones exclusivas como

Función de ahorro de energía, que reduce el consumo energético en más de un 70
Guía del usuario mediante LED
Función QuickDock
Función SLOD
Función iQ-Slide incl. señal acústica
Indicación del intervalo de mantenimiento
Conformidad IP65 y RoHS

CONECTIVIDAD X-TRA

Logística 4.0 a bordo En cualquier momento, desde cualquier lugar, independientemente del sistema. Ya se trate del estado actual, la duración de la última carga, la frecuencia media, el estado de mantenimiento y mucho más, el EVO X mantiene a sus clientes y usuarios informados en todo momento.

Máximo rendimiento Gracias al portal de acoplamiento LION 4.0 integrado con sus nuevas y completas opciones, la EVO X es cada día más eficiente.

LA REFERENCIA EN SEGURIDAD, EFICIENCIA Y CONECTIVIDAD

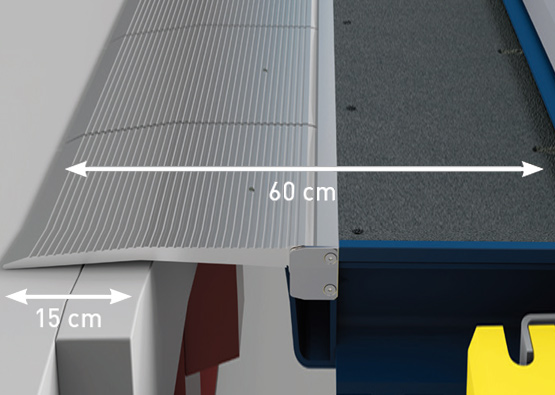

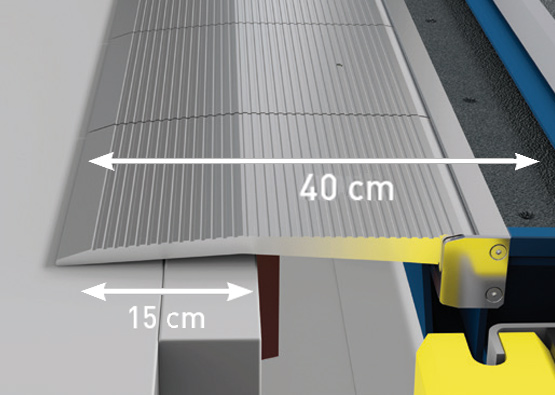

Rampa niveladora EVO X con principio iQ-Slide

El avance inteligente sigue al camión
La situación de carga es segura

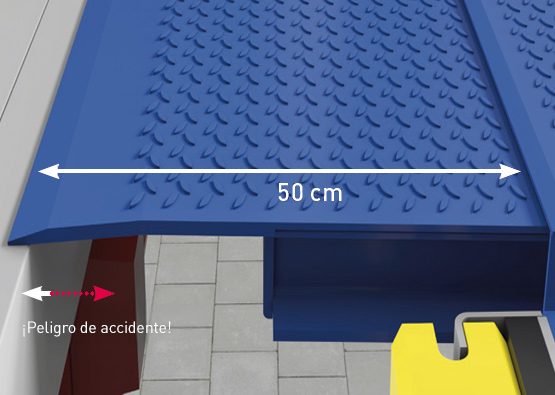

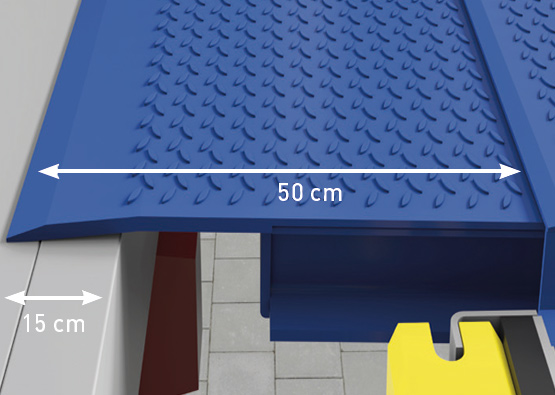

Rampa niveladora estándar sin principio iQ-Slide

Avance estándar sin advertencia
La situación de carga es crítica.

Detalles Novodock L730i - Punto de carga ISO ideal

Detalles Novodock L730i

Ventajas del producto
Paquete ^GreenPLUS de serie, hasta un 70 % de ahorro energético	Velocidad de avance de 500/700/1.000 mm
Diseño totalmente aislado y encapsulado	Aislamiento de 45 mm
Las fuerzas de aproximación se canalizan hacia la placa base	Paquete opcional ^DoorPLUS
también completamente aislada durante la carga	NCI a bordo
Capacidad de deslizamiento por debajo	Producto Green Solution

Colores estándar RAL de las rampas niveladoras

No sólo para almacenes frigoríficos Ninguna otra solución de carga ofrece todas estas ventajas en un solo paquete. Los crecientes costes energéticos combinados con su atractivo precio hacen que esta solución inteligente sea interesante para cualquier almacén con calefacción o refrigeración.

Sostenibilidad y ahorro energético El paquete estándar^GreenPLUS garantiza el uso de materiales reciclables. Gracias a una función de ahorro de energía, el L730i ahorra hasta un 70 % de los costes energéticos en comparación con las soluciones convencionales y contribuye de forma importante a reducir las emisiones de CO².

Mayor eficiencia gracias a la automatización El paquete DoorPLUS controla la rampa niveladora, la puerta seccional de accionamiento eléctrico, una junta de puerta hinchable y posibles equipos como semáforos y luces de carga en una sola carcasa. Junto con la guía de usuario por LED, es imposible un manejo incorrecto y se evitan daños. La función AutoDock devuelve de forma segura todos los productos conectados a la posición de reposo, aumentando así la eficiencia.

El futuro ya está a bordo La interfaz de comunicación Novoferm (NCI) integrada proporciona más de 50 parámetros importantes. Con el software LION 4.0, puede analizar los datos para una carga eficiente.

UN ESTUDIO DEMUESTRA UN ENORME AHORRO ENERGÉTICO

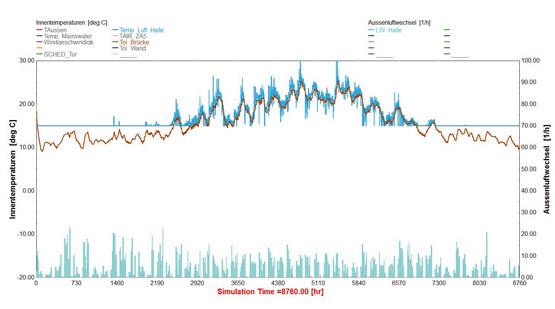

Los modelos térmicos del edificio y del flujo de aire se generan en condiciones realistas vinculando los programas informáticos TRNSYS y TRNFLOW, de eficacia probada. El estudio determina de forma verificable el comportamiento térmico de las naves logísticas y la eficiencia energética del encapsulamiento de los puentes de carga.

Para el cálculo se partió de los siguientes supuestos

Nave logística, norma actual, temperatura ambiente 15 °C
4 cargas por punto de carga al día, 5 días a la semana
En el 75 % de los casos, la carga tiene lugar simultáneamente en ambos lados
Duración media de la carga: 30 min

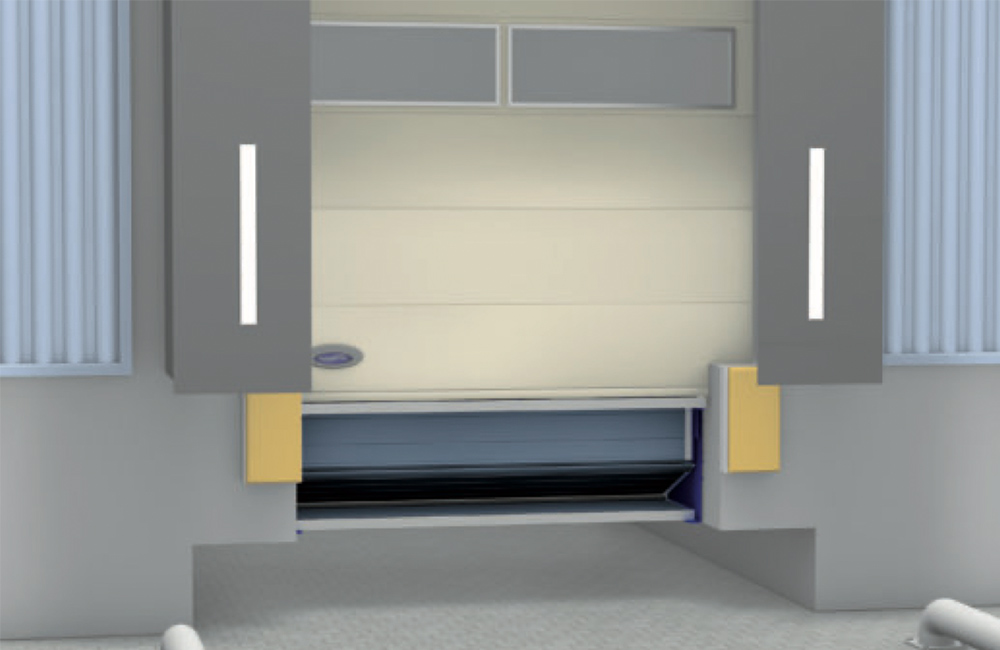

LA PLATAFORMA ISO IDEAL

El diseño exclusivo de la rampa niveladora NovoDock L730i garantiza el mejor aislamiento posible del punto de carga en todo momento.
Incluso durante la carga, no entran corrientes de aire por debajo de la rampa niveladora, evitando así un puente frío.

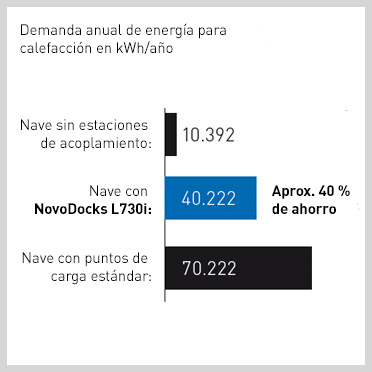

Necesidad anual de energía para calefacción en kWh/a

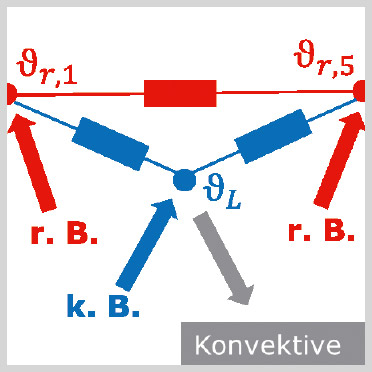

Cálculo de la transferencia de calor

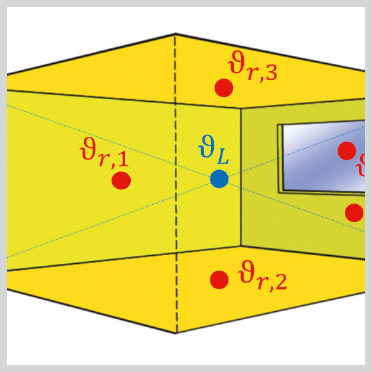

Cálculo de la temperatura superficial y ambiente

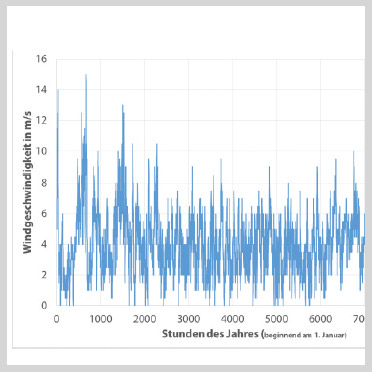

Datos meteorológicos de la localidad de referencia de Potsdam

PARA ALMACENES DE TEMPERATURA CONTROLADA

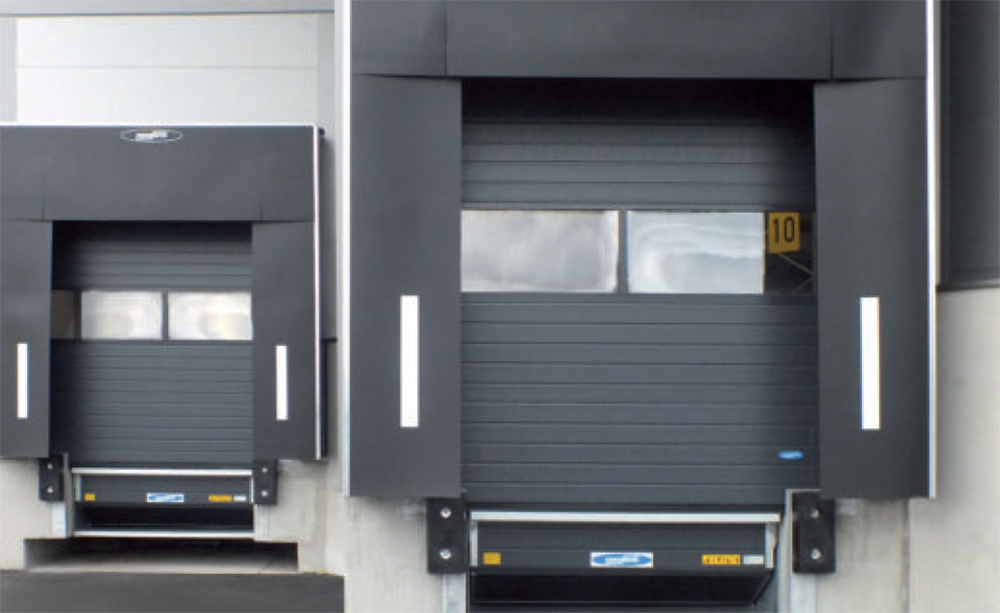

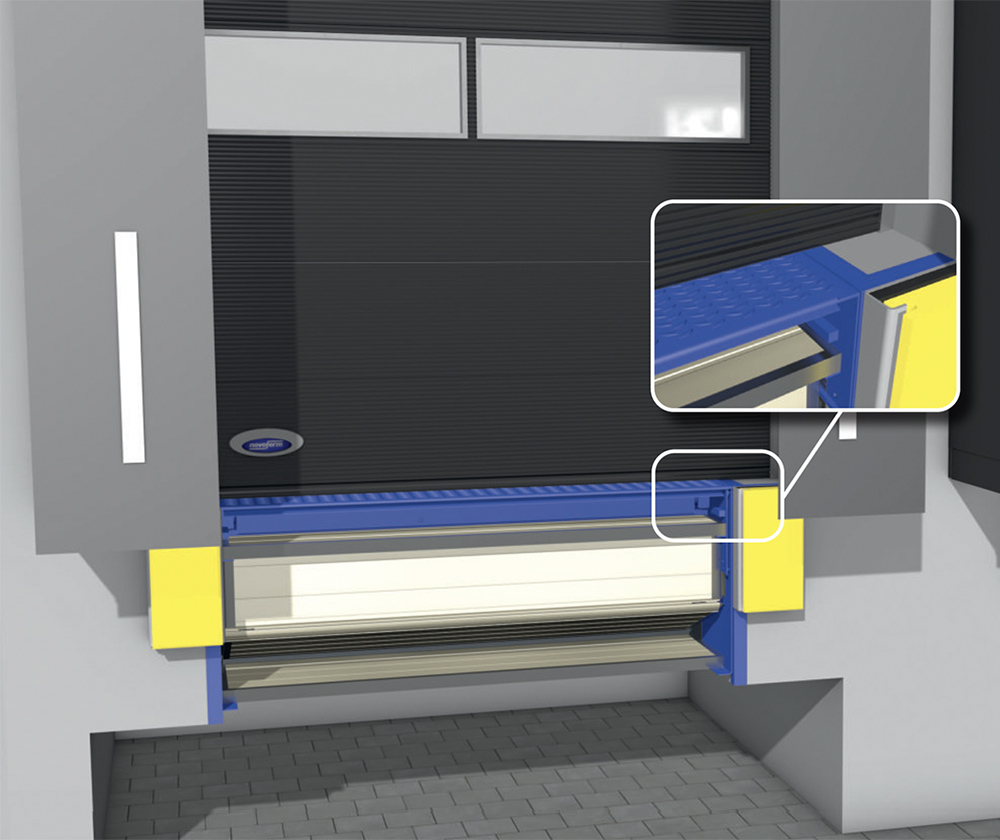

NovoDock L730i cerrado

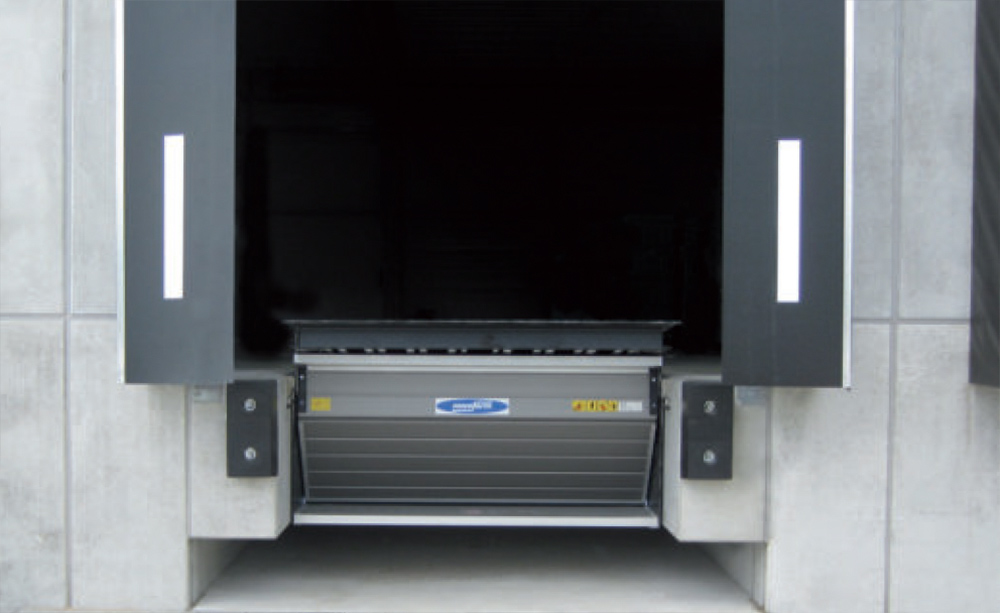

NovoDock L730i abierto

La ilustración muestra una situación de carga típica con el NovoDock L730i. Se evita el intercambio de diferentes condiciones de temperatura. El tiempo se mantiene en el exterior y la temperatura en la nave permanece casi constante.

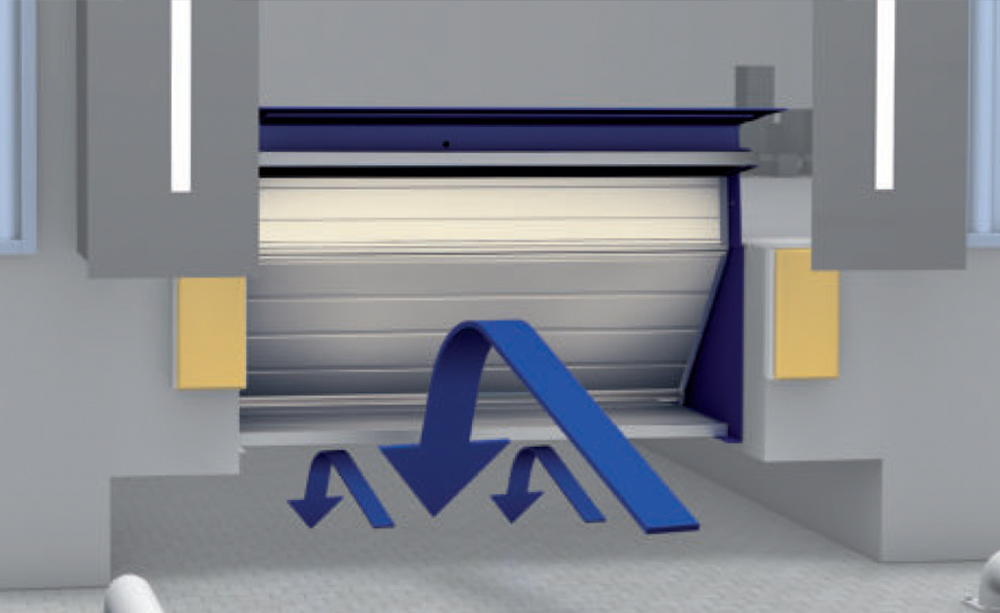

NovoDock L730i en movimiento

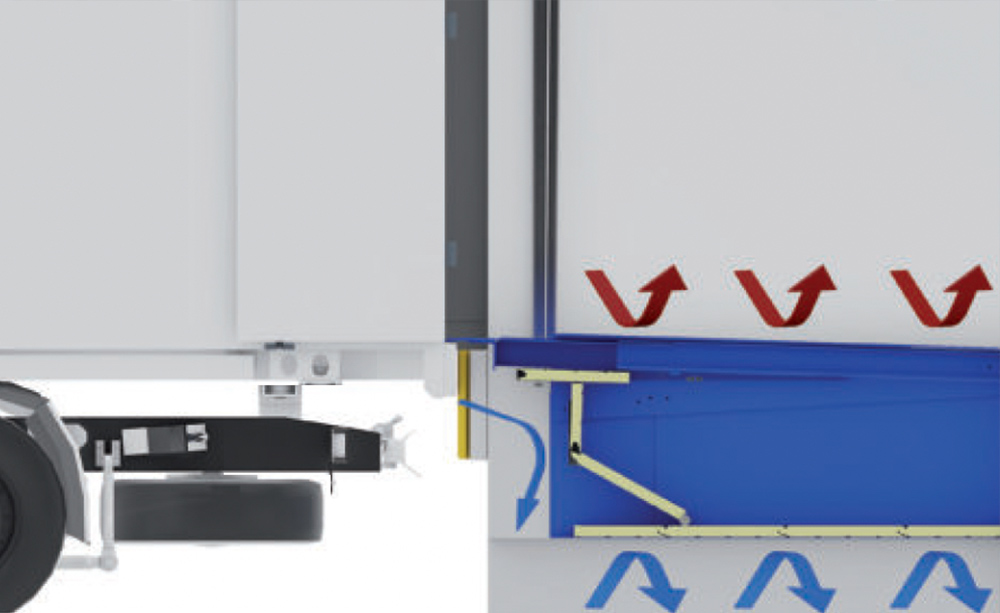

Situación de carga en sección transversal

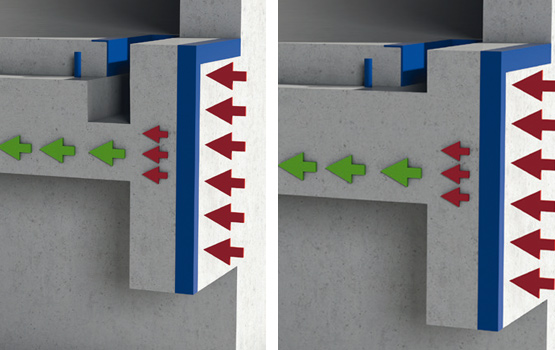

NOVODOCK L730I PARA FOSO DE INSTALACIÓN ISO Como las fuerzas de aproximación pueden introducirse directamente en el forjado del edificio, el diseño del foso de instalación es también mucho más sencillo en comparación con los muelles de carga ISO convencionales.

NOVODOCK L730I PARA FOSAS DE INSTALACIÓN ESTÁNDAR La variante para fosas de instalación estándar no requiere medidas estructurales especiales y ofrece resultados igualmente buenos.

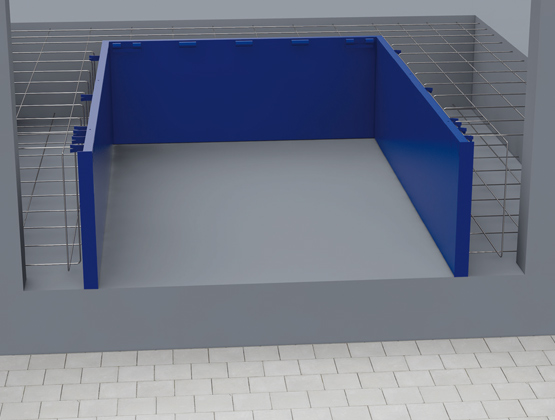

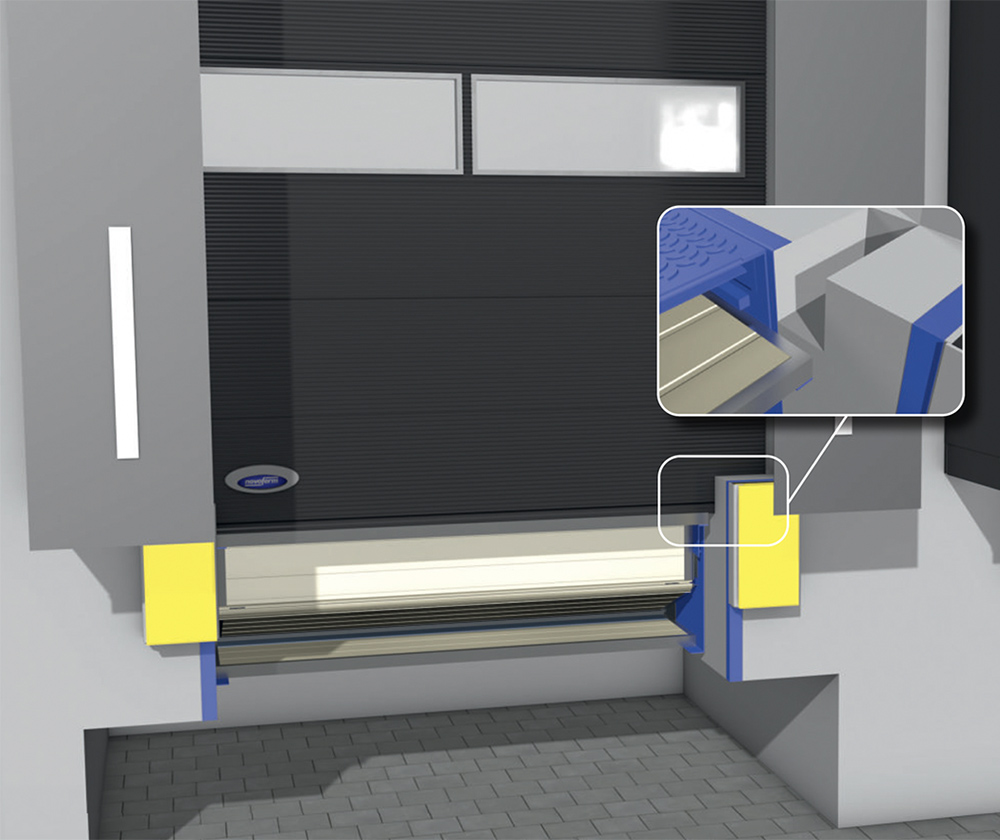

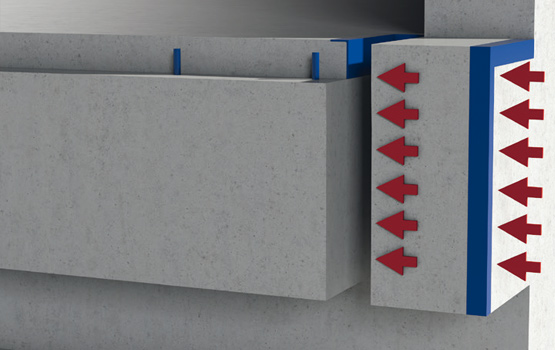

Foso de instalación NovoDock L730i ISO / foso de instalación estándar

Punto de carga ISO convencional

VENTAJAS SOBRE UN MUELLE DE CARGA ISO CONVENCIONAL

Características	NovoDock L730i	Punto de carga ISO convencional
Preparación del foso	Simple	Complejo
Se puede conducir bajo	Posible en cualquier momento	Sólo es posible con la puerta abierta
Aislamiento durante la carga	Posible en cualquier momento	No disponible
Paquete ^GreenPLUS	Hasta un 70 % menos de consumo de energía	No disponible
Paquete ^DoorPLUS	La puerta, la rampa niveladora, el TAD y el equipo se controlan a través de una sola unidad de control	No disponible, se necesitan varios controles
Fuerzas de aproximación	Se introducen directamente en la placa base	Complejo, se requiere un sólido delantal antiheladas

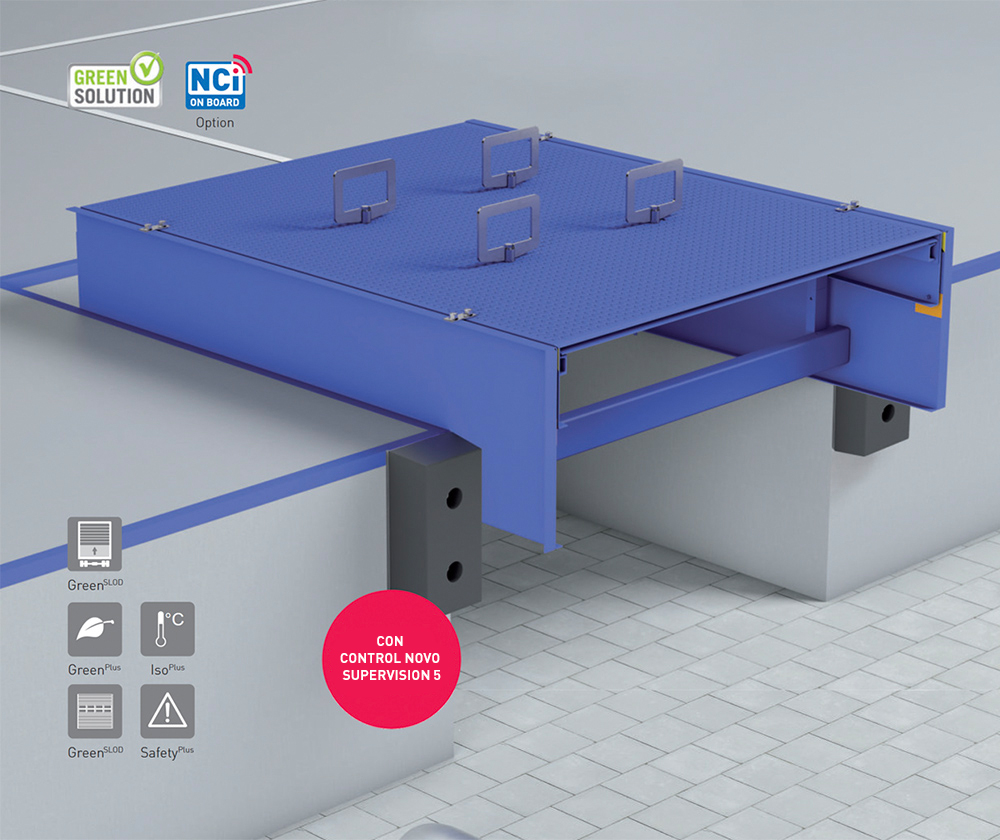

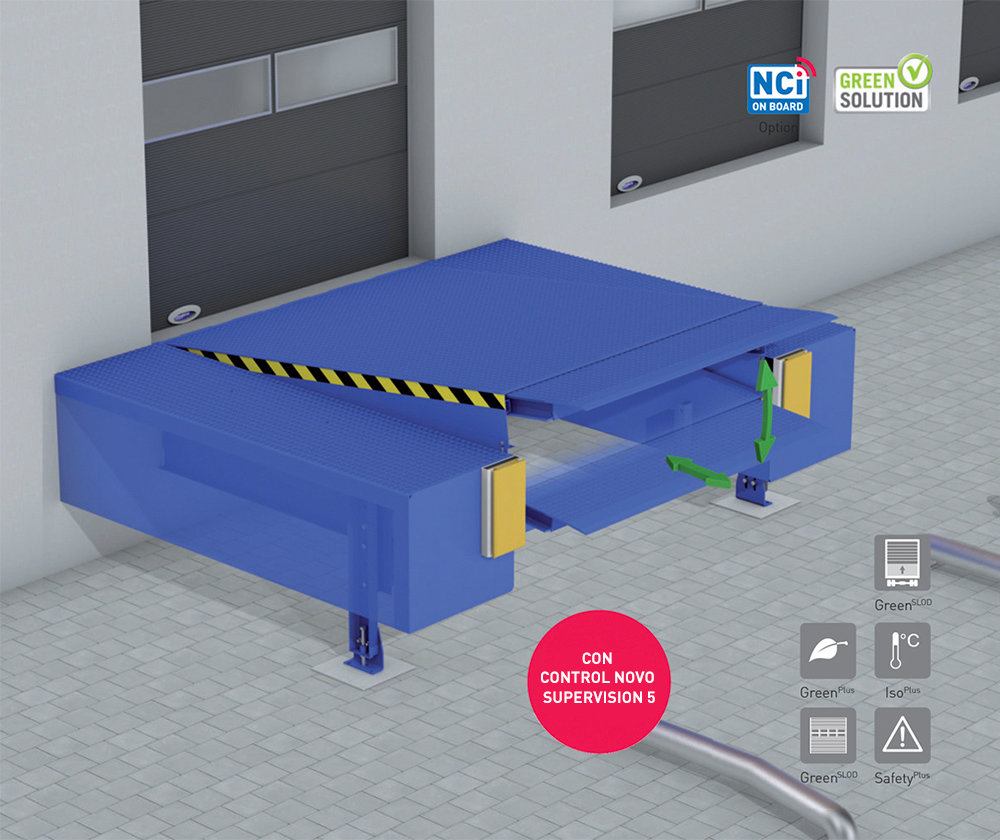

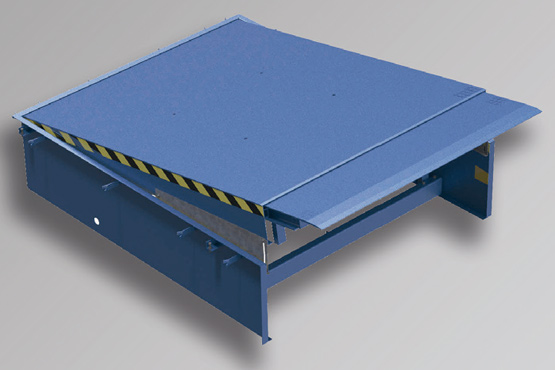

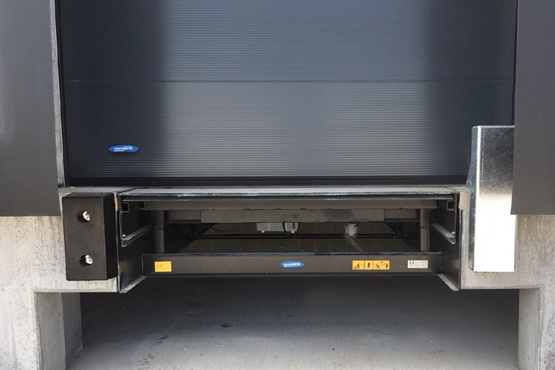

Detalles NovoDock L530 con alimentación

Detalles NovoDock L530

RAMPA NIVELADORA HIDRÁULICA CON ALIMENTACIÓN PARA LAS MÁS ALTAS EXIGENCIAS

El NovoDock L530 está optimizado para las crecientes exigencias del mercado y combina las ventajas de distintos sistemas. La rampa niveladora hidráulica con alimentación es especialmente robusta y permite una carga eficaz gracias a la tecnología de control más moderna.

El nuevo sistema de accionamiento NovoSmart Drive garantiza el funcionamiento más sencillo y eficiente con el menor consumo de energía.

Ventajas del producto

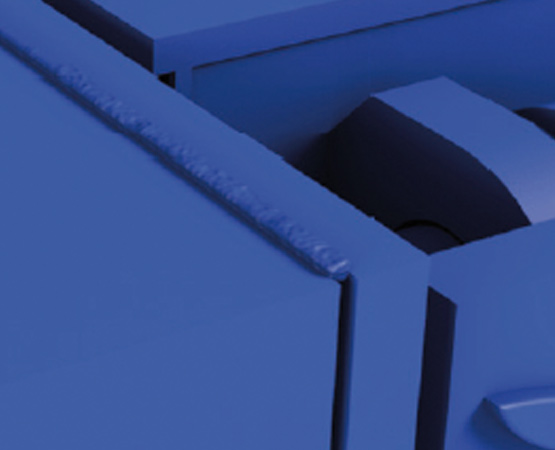

Sistema de accionamiento NovoSmart Drive	Robusta construcción de acero
La función SLOD evita accidentes (opcional)	Montaje rápido gracias al bastidor en Z
Producto Green Solution	Paquetes opcionales para una confi guración personalizada
Hasta un 70% menos de consumo de energía	NCI a bordo (opcional)

Colores estándar RAL de las rampas niveladoras

Detalles Novodock L530R con alimentación

Detalles Novodock L530R

RAMPA NIVELADORA HIDRÁULICA CON ALIMENTACIÓN COMO SOLUCIÓN DE SUSTITUCIÓN

La NovoDock L530R está especialmente diseñada como solución de sustitución y combina las ventajas de diferentes sistemas. La rampa niveladora hidráulica con avance es especialmente robusta y permite una carga eficiente gracias a la tecnología de control más avanzada. El nuevo sistema de accionamiento NovoSmart Drive garantiza el funcionamiento más sencillo y eficiente con el menor consumo de energía.

Ventajas del producto
Sistema de accionamiento NovoSmart Drive	Robusta construcción de acero
La función SLOD evita accidentes (opcional)	Sustitución rápida gracias al bastidor en Z especial
Producto Green Solution	Paquetes opcionales para una confi guración personalizada
Hasta un 70 % menos de consumo de energía	NCI a bordo (opcional)

Colores estándar RAL de las rampas niveladoras

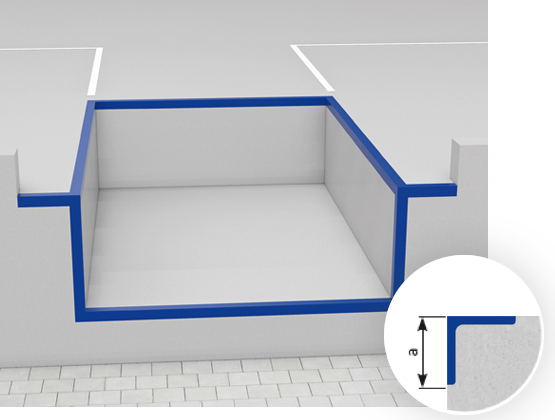

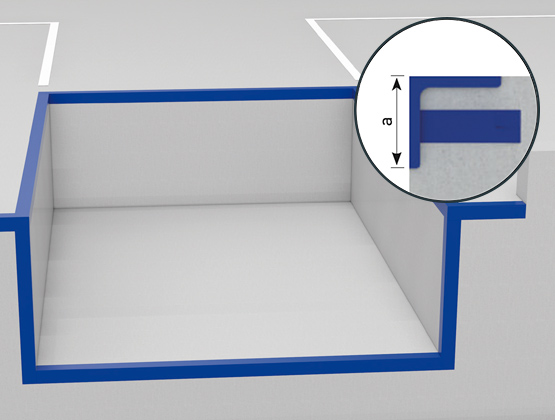

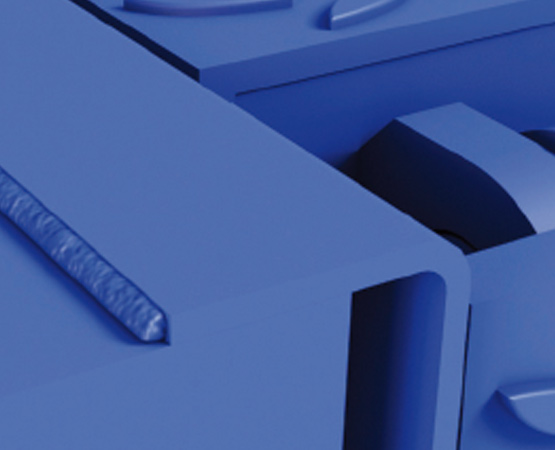

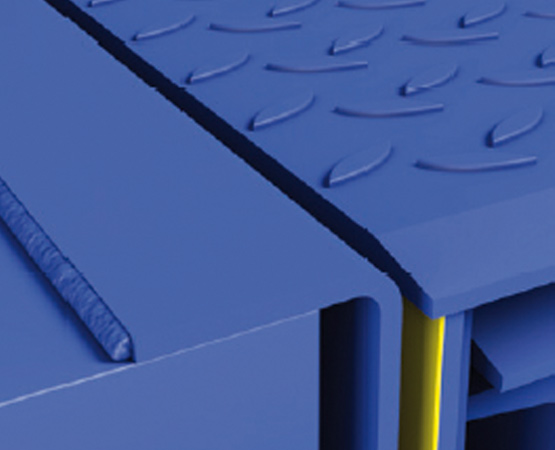

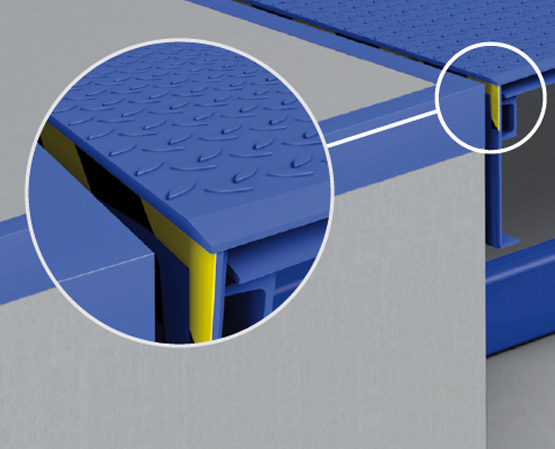

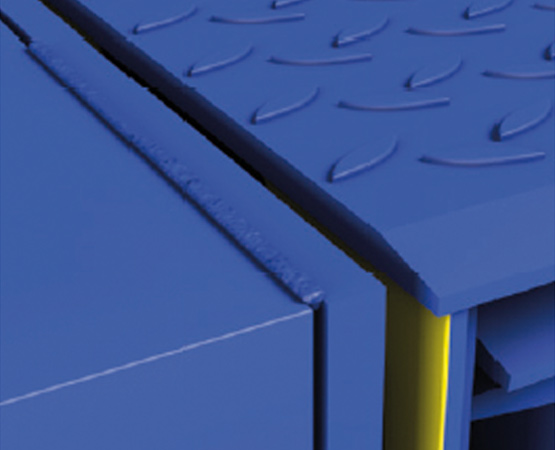

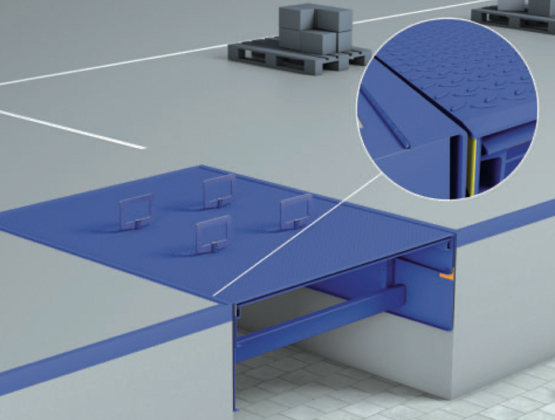

Detalle marco en Z GZ

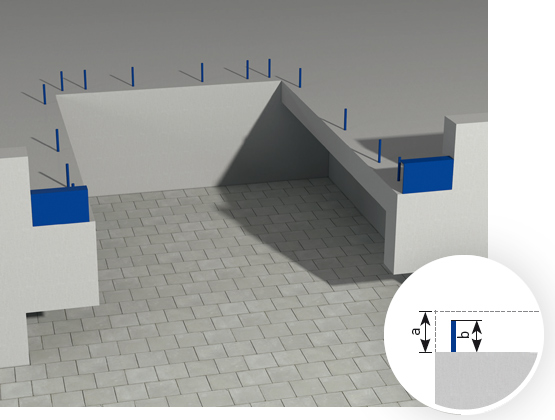

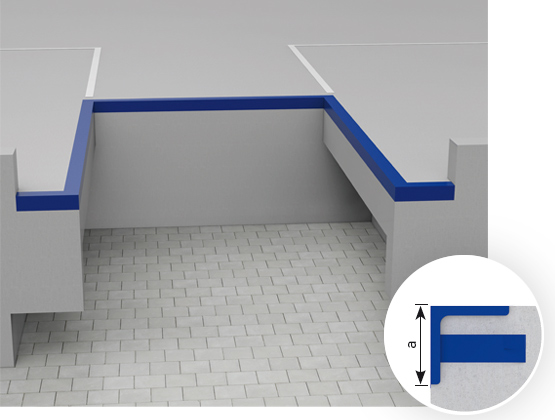

Detalle marco en Z AZ

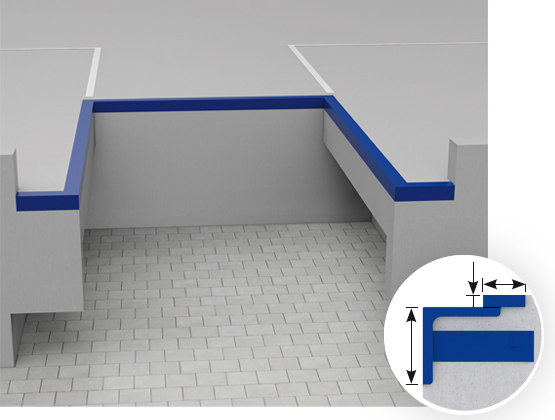

Detalle Marco en Z FZ

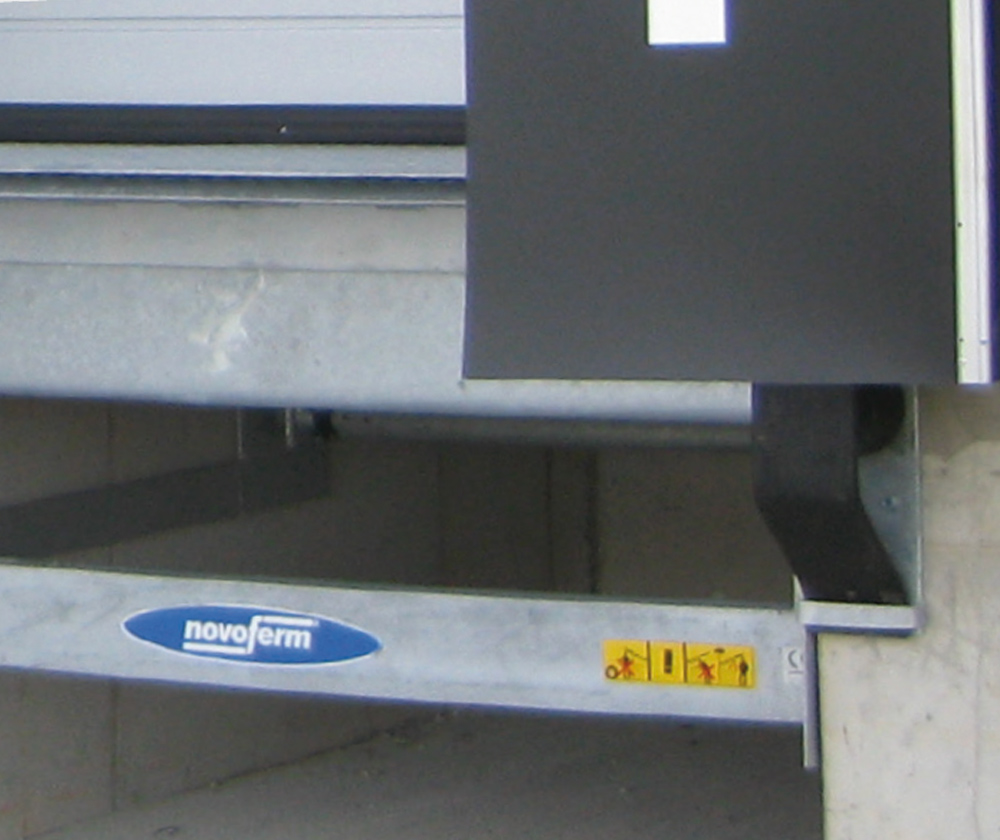

Detalles Novodock L550i con alimentación

Detalles Novodock L550i

NIVELADOR HIDRÁULICO CON AVANCE

La NovoDock L550i está especialmente diseñada para mercancías más pesadas. La rampa niveladora hidráulica con alimentación combina una robusta construcción de acero con la más moderna tecnología de control, lo que permite una carga eficiente. Como en todos los productos con el paquete GreenPlus, se utilizan materiales que cumplen las normas medioambientales actuales y contribuyen de forma importante a reducir las emisiones de CO2 con un consumo de energía extremadamente bajo.

Ventajas del producto
Paquete ^GreenPLUS de serie, hasta un 70 % de ahorro energético	gracias a la mayor capacidad de carga dinámica de 100 kN
Sistema de control Novo i-Vision	Especialmente adecuada para cargas más pesadas
NCI a bordo	Producto Green Solution
Producto Green Solution	Paquetes opcionales para una configuración personalizada

Colores estándar RAL de las rampas niveladoras

Detalles Novodock P1530 con alimentación

Detalles Novodock P1530

RAMPA NIVELADORA HIDRÁULICA CON ALIMENTACIÓN EN BASTIDOR DE ACERO

Gracias al bastidor de acero, el NovoDock P1530 puede instalarse delante del edificio y servir también de base para una rampa de carga. La rampa niveladora hidráulica con avance es especialmente robusta y permite una carga eficaz gracias a la más moderna tecnología de control. El nuevo sistema de accionamiento NovoSmart Drive garantiza el funcionamiento más sencillo y eficiente con el menor consumo de energía.

Ventajas del producto
Paquete opcional ^GreenPLUS, hasta un 70 % de ahorro energético	Paquetes opcionales para una configuración personalizada
Sistema de accionamiento NovoSmart Drive	Robusta construcción de acero
La función SLOD evita accidentes (opcional)	Patas de soporte ajustables en altura

Colores estándar RAL de las rampas niveladoras

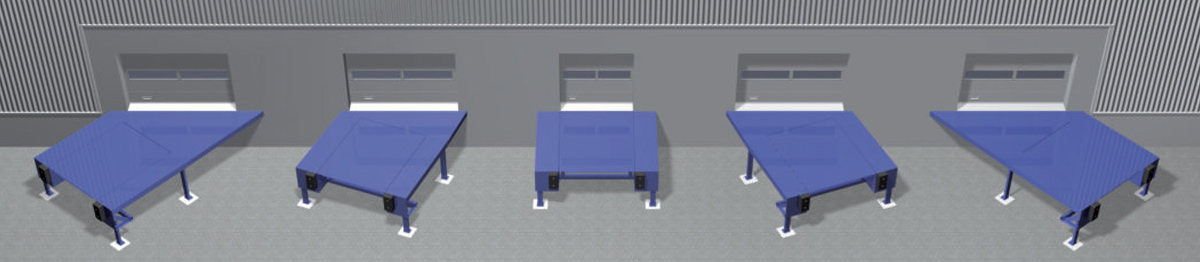

Diseño en ángulo (90°, 75°, 60°, 45°, 105°, 120°, 135°)

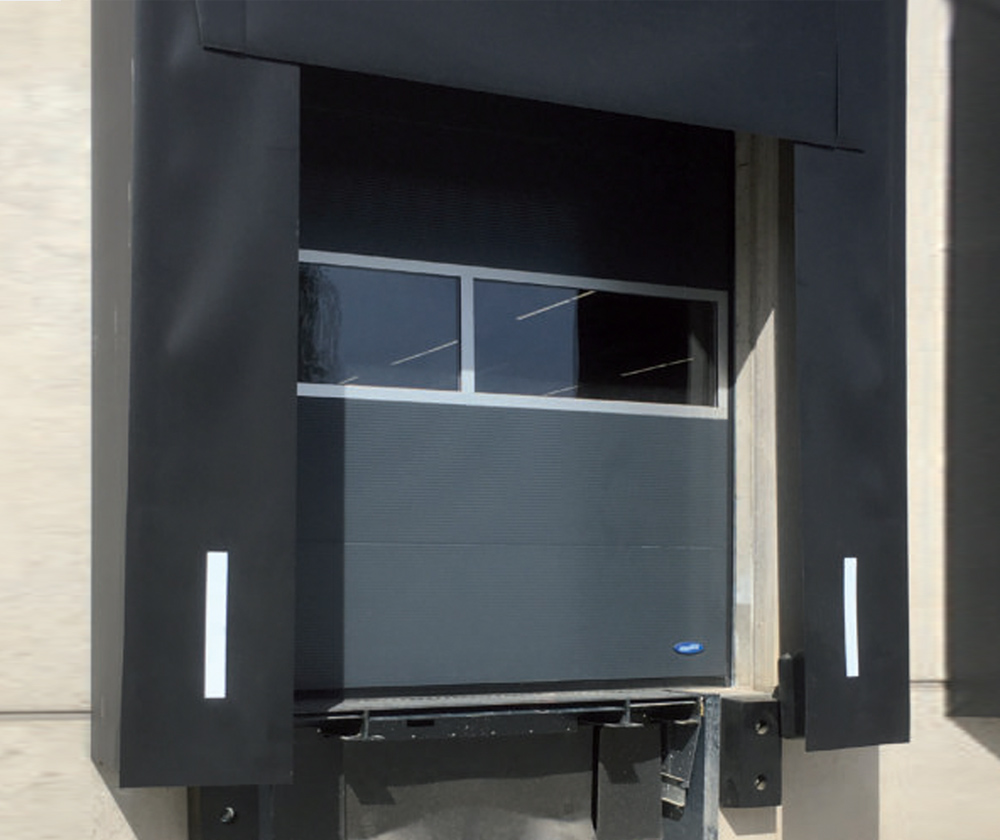

Detalles Novodock VL6020 con alimentación

Detalles Novodock VL6020

La NovoDock VL6020 está diseñada para satisfacer las necesidades flexibles de los usuarios. Además de las ventajas de una rampa niveladora normal con controles e hidráulica de última generación, el diseño también ofrece la opción de cargar y descargar furgonetas. Todo en una estación de carga.

La rampa niveladora se maneja con el mando de 5 botones suministrado. Los camiones se cargan en la posición normal. El mando puede conmutarse al modo transportador con una capacidad de carga dinámica de 20 kN. En este modo, sólo se extiende el avance central de 1200 mm de ancho y sólo se transfiere una cantidad muy pequeña de fuerza (máximo 50 kg) a la furgoneta.

Ventajas del producto
Alimentación en tres partes	Robusta construcción de acero
Estación de carga flexible

Colores estándar RAL de las rampas niveladoras

Detalles NovoDock L320 con cuña plegable

Detalles NovoDock L320

Las rampas niveladoras hidráulicas con cuña plegable han demostrado su eficacia en tecnología de carga establecido como la versión básica en la tecnología de carga. La NovoDock L320 redefine este estándar. Combina muchos años de experiencia y una robusta construcción de acero con un nuevo diseño y la más moderna tecnología de control. Ni que decir tiene que sólo se utilizan materiales que cumplen las normas medioambientales vigentes.

Ventajas del producto
Niveladora hidráulica con cuña plegable	Paquetes opcionales para una configuración personalizada
Diseño completamente nuevo	Robusta construcción de acero
nueva construcción de bastidor en Z	montaje rápido

Colores estándar RAL de las rampas niveladoras

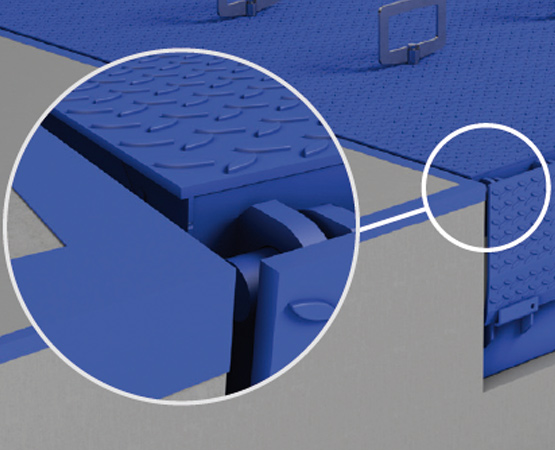

Detalles Novodock L320R con cuña plegable

Detalles Novodock L320R

RAMPA NIVELADORA HIDRÁULICA CON CUÑA PLEGABLE COMO SOLUCIÓN DE SUSTITUCIÓN

Las rampas niveladoras hidráulicas con cuña plegable se han establecido como la versión básica en la tecnología de carga. La Novo-Dock L320R está especialmente diseñada para sustituir a las rampas niveladoras existentes. Combina muchos años de experiencia y una robusta construcción de acero con un nuevo diseño y la más moderna tecnología de control.

Ventajas del producto
Diseño completamente nuevo	Robusta construcción de acero
Paquetes opcionales para una configuración personalizada	Sustitución rápida gracias al bastidor en Z especial

Colores estándar RAL de las rampas niveladoras

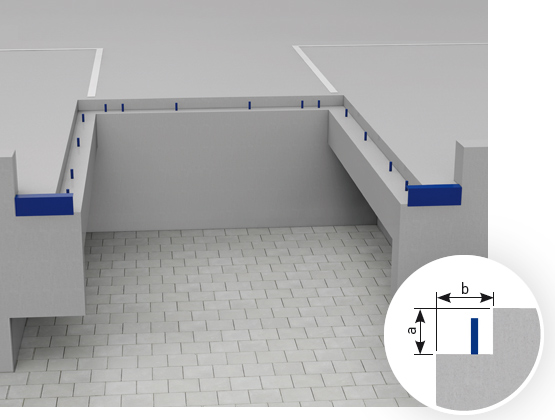

Detalle marco en Z AZ

Detalle marco en Z GZ

Detalle Marco en Z FZ

Detalles Novodock L320e con cuña plegable

Detalles Novodock L320e

RAMPA NIVELADORA OPTIMIZADA PARA EL TRANSPORTE CON CUÑA PLEGABLE

Las rampas niveladoras hidráulicas con cuña plegable se han establecido como la versión básica en la tecnología de carga. La L320e redefine este estándar. Está optimizada para el transporte y disponible en dos versiones.

Mientras que la NovoDock L320e ECO sólo está preparada con un bastidor trasero, la NovoDock L320e ECOPlus incluye un bastidor de foso optimizado para el transporte. Ambas versiones requieren una preparación especial del foso.

Se pueden transportar hasta 30 unidades NovoDock L320e en un camión o en un contenedor.

Ventajas del producto
Rampa niveladora optimizada para el transporte con cuña plegable	Rampa niveladora optimizada para el transporte con cuña plegable
Diseño completamente nuevo	Paquetes opcionales para una configuración personalizada
Montaje rápido

Colores estándar RAL de las rampas niveladoras

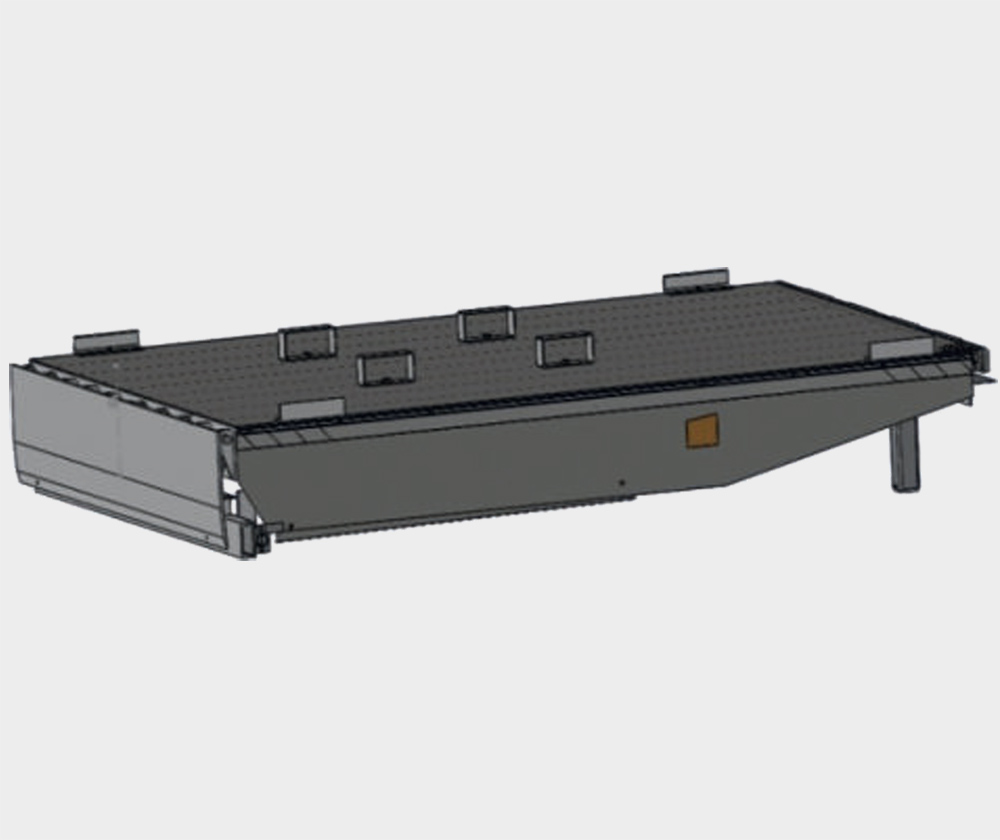

NovoDock L320e ECO

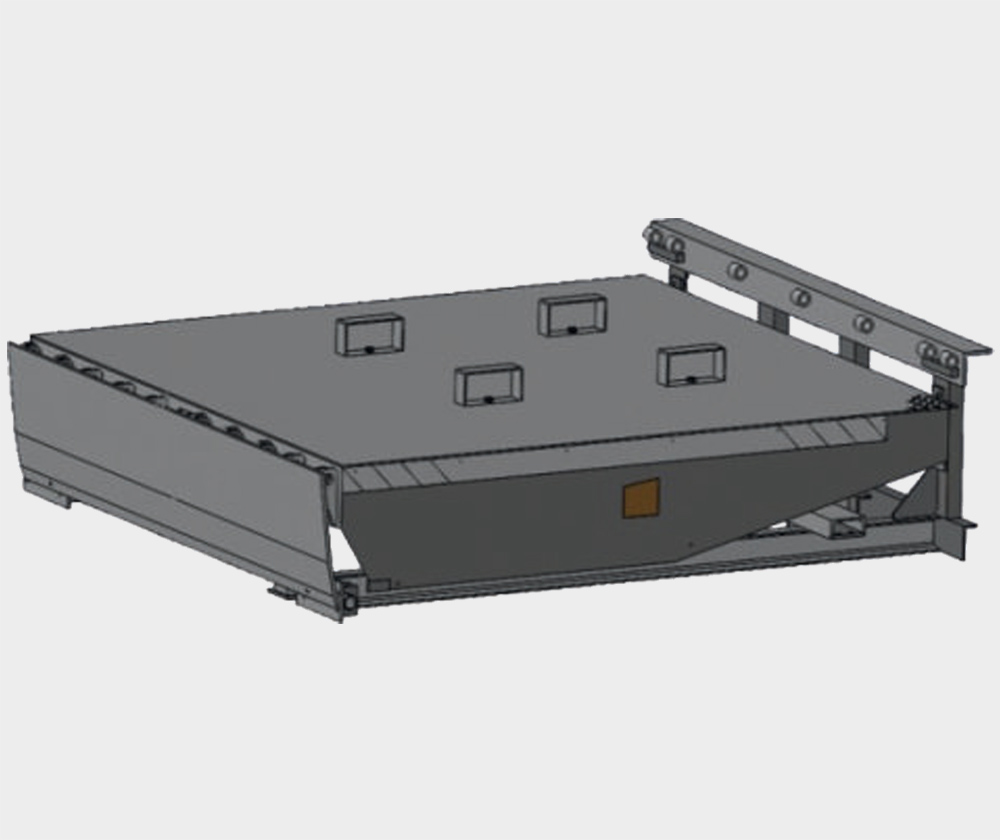

NovoDock L320e ECOPlus

Detalles NovoDock P1320 con cuña plegable

Detalles NovoDock P1320

RAMPAS NIVELADORAS HIDRÁULICAS CON CUÑA PLEGABLE EN BASTIDOR DE ACERO

Gracias al bastidor de acero, la NovoDock P1320 puede instalarse delante del edificio y servir también de base para una esclusa de carga. Con el sistema de control Novo Classic Plus integrado, la rampa niveladora es fácil y segura de manejar. El NCI está disponible como opción para la NovoDock P1320.

Ventajas del producto
Paquete ^GreenPLUS opcional, hasta un 70 % de ahorro energético	Paquete ^GreenPLUS opcional, hasta un 70 % de ahorro energético
Diseño completamente nuevo	Paquetes opcionales para una configuración personalizada
Patas de soporte ajustables en altura

Colores estándar RAL de las rampas niveladoras

Diseño en ángulo (90°, 75°, 60°, 45°, 105°, 120°, 135°)

Detalles Novodock L350I con cuña plegable

Detalles Novodock L350I

RAMPA NIVELADORA HIDRÁULICA CON CUÑA PLEGABLE Y MAYOR CAPACIDAD DE CARGA

La NovoDock L350i con cuña plegable se maneja de forma cómoda y segura mediante la unidad de control Novo i-Vision HA integrada. Como todos los productos Green Solution, el NovoDock L350i también garantiza una reducción de las emisiones de CO2 y un ahorro en los costes de funcionamiento gracias a la optimización de los requisitos energéticos. La estable construcción de acero permanece inalterada y la NCI proporciona la ventaja decisiva sobre todas las demás rampas niveladoras del mercado con cuña plegable.

Ventajas del producto
Paquete ^GreenPLUS de serie, hasta un 70 % de ahorro energético	Paquetes opcionales para una configuración personalizada
Producto Green Solution	Producto Green Solution
Especialmente adecuado para mercancías más pesadas gracias a su mayor capacidad de carga dinámica de 100 kN	Autotaster
Sistema de control Novo i-Vision

Colores estándar RAL de las rampas niveladoras

NovoDock-L350i

PROYECTO Centro de expedición ebm-papst Mulfingen GmbH & Co. KG

UBICACIÓN DEL PROYECTO Mulfingen-Hollenbach

ARQUITECTO Kraft+Kraft Architekten, Schwäbisch Hal

REQUISITOS PERFIL
Altas exigencias en tecnología de carga moderna, eficiente y segura, así como soluciones de protección contra incendios funcionales y de alta calidad.

FINALIZACIÓN Mayo de 2017

PRODUCTOS NOVOFERM
- 50x muelles de carga NovoDock P1530i con estructura de caseta H100
, rampa niveladora S420, tope AZJ500, semáforos
y calzos para ruedas
- 8x rejas enrollables
- 74x puertas industriales seccionales Thermo 40
- 4x puertas enrollables rápidas NovoSpeed Flex HardEdge
- 2x puertas cortafuegos correderas - T30 SKE - T90 SKE
- 67x puertas de marco tubular de aluminio NovoFire - T30
parcialmente con panel lateral - F30/ F90 acristalamiento fijo - T90/ T90
- 46x puertas de chapa de acero NovoPorta Premio - T30 - T90 - MZ

PROYECTO
Centro logístico de Freudenberg Filtration FFT

UBICACIÓN DEL PROYECTO
Kaiserslautern

ARQUITECTO
Architekturbüro Edinger GmbH

FINALIZACIÓN
2013

PERFIL DE REQUISITOS
Altas exigencias en tecnología de carga moderna, eficiente y segura

PRODUCTOS NOVOFERM
NovoEASY, NovoDock, NovoSeal y accesorios

PROYECTO
Nave de transbordo BTG - Feldberg & Sohn GmbH & Co. KG Bocholt

UBICACIÓN DEL PROYECTO
Bocholt

Cliente
Cliente BTG Feldberg & Sohn GmbH & Co. KG, Bocholt

Contratista general
Depenbrock Bau GmbH & Co. KG, Stemwede

PERFIL DE REQUISITOS
Altas exigencias a una técnica de carga moderna, eficiente y segura

PRODUCTOS NOVOFERM
- 74x Rampas niveladoras hidráulicas
- 74x Puertas termoseccionales
- 77x Juntas para puertas

PROYECTO Centro logístico symbiolog

ubicación del proyecto

Cliente Symbio-Immobilien AG, Winterhur, Suiza

Planificación general, gestión del proyecto
Baumann Gesamtplanungs GmbH, Stuttgart

Contratista general BAU WOLFF & MÜLLER, Waldenburg

PERFIL DE REQUISITOS
Altas exigencias en tecnología de carga moderna, eficiente y segura, así como soluciones de protección contra incendios funcionales y de alta calidad

FINALIZACIÓN Febrero de 2017

PRODUCTOS NOVOFERM
- Rampas niveladoras NovoDock L530i y VL6020
con puertas seccionales Thermo 40, juntas de puertas, topes de goma
y ayudas para la entrada de vehículos
- Puertas seccionales industriales Alu 40 con puerta lateral a juego
- Puertas de marco tubular de aluminio NovoFire - T30/T90
- Puertas de chapa de acero NovoPorta Premio - T30 - T90 - MZ

PROYECTO
NSM-Löwen Entertainment

UBICACIÓN DEL PROYECTO
Bingen

Cliente
NSM-Löwen Entertainment GmbH

Arquitecto
Dipl.-Ing. Olaf Neusch, Sigmaringen

PRODUCTOS NOVOFERM
- Niveladores de muelle NovoDock L500i
- Juntas para puertas NovoSeal S420
- Juego de ayudas para la entrada con calzos eléctricos
- Juego de topes de acero
- Puertas seccionales industriales NovoDoor Thermo 45
- Puertas de accionamiento rápido NovoSpeed Heavy Indoor
- Puertas de uso múltiple MZ 53-1 y MZ 53-2
- Puertas cortafuego T30-1 N2/50

Tecnología y detalles

Datos técnicos Novodock L730I

Datos técnicos

	Características del producto	L730i ISO	L730i Estándar
	Con alimentación	●	●
	Con cuña de plegado
	Muelle ISO	●	●
Paquetes opcionales	GreenPlus	●	●
	GreenSLOD
	IsoPlus
	DoorPlus	o	o
	SafetyPlus	o	o
	Carga nominal según EN 1398 en kN	60	60
	Longitudes nominales (NL) en mm	2.000, 2.500, 3.000	2.000, 2.500, 3.000
	Anchuras nominales en mm	2.000, 2.250	2.000, 2.250
Altura total	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾	hasta 3.000 mm (NL)	hasta 3.000 mm (NL)
	900 mm/1200 mm3⁾	a 3.000 mm (NL)	a 3.000 mm (NL)
	Longitud de la cuña de alimentación/plegado en mm	● 700 / o 1.000	● 500 / o 700 / o 1.000
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65	IP 65
	Potencia del motor en kW	máx. 1,5	máx. 1,5
Características de diseño	Placa de lamas en mm	8/10	8/10
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	350 (400)/370 (400)	320/3404⁾
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	400 (430)/370 (370)	370/3104⁾
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾	340 (370)/330 (350)	310/3104⁾
	Longitud nominal 3000, altura total 800 /9002⁾	400 (430)/370 (400)	370/3504⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %	12,5 %
	Sistema de control	Novo i-Vision	Novo i-Vision
	Versión de Novo i-Vision	● TA \| oTAD	● TA \| o TAD
	Interfaz de comunicación Novoferm (NCI)	●	●
Colores	RAL 5010 (azul genciana)	●	●
	RAL 7016 (gris antracita)	●	●
	RAL 9005 (negro)	●	●
	Otros colores RAL	o	o
	Galvanizado	o	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock L530

	Características del producto	L530
	Con alimentación	●
	Con cuña de plegado
	Muelle ISO
Paquetes opcionales	GreenPlus	o
	GreenSLOD	o
	IsoPlus	o
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	60
	Longitudes nominales (NL) en mm	2.000, 2.500, 3.000
	Anchuras nominales en mm	1.750, 2.000, 2.250, 2.400
Altura total	600 mm	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾	hasta 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Longitud de la cuña de avance/plegado en mm	● 500 / o 1.000
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 1,5
Características de diseño	Placa de lamas en mm	8/10
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600	330 (405)/300 (315)
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600	430 (500)/290 (280)
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600	420 (475)/270 (260)
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾	480 (565)/400 (390)
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo SuperVision 5
	Versión Novo i-Vision	o TA \| o TAD
	Interfaz de comunicación Novoferm (NCI)	o
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock L530R

	Características del producto	L530R
	Con alimentación	●
	Con cuña de plegado
	Muelle ISO
Paquetes opcionales	GreenPlus	o
	GreenSLOD	o
	IsoPlus	o
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	60
	Longitudes nominales (NL) en mm	2.000, 2.500, 2.750, 3.000
	Anchuras nominales en mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Altura total	600 mm	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾	hasta 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Longitud de la cuña de avance/plegado en mm	● 500 / o 1.000
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 1,5
Características de diseño	Placa de lamas en mm	8/10
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600	330 (405)/300 (315)
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	360 (440)/400 (435)
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600	430 (500)/290 (280)
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	470 (540)/370 (390)
	Longitud nominal 2750, altura total 600	400 (500)/270 (270)
	Longitud nominal 2750, altura total 700	430 (530)/350 (370)
	Longitud nominal 3000, altura total 600	420 (475)/270 (260)
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾	480 (565)/400 (390)
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo SuperVision 5
	Versión Novo i-Vision	o TA \| o TAD
	Interfaz de comunicación Novoferm (NCI)	o
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock L550I

	Características del producto	L550i
	Con alimentación	●
	Con cuña de plegado
	Muelle ISO
Paquetes opcionales	GreenPlus	●
	GreenSLOD
	IsoPlus	o
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	100
	Longitudes nominales (NL) en mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Anchuras nominales en mm	2.000, 2.250, 2.400
Altura total	600 mm
	700 mm/725 mm1⁾	hasta 2.500 mm (NL)
	800 mm /830 mm2⁾	a 3.000 mm (NL)
	900 mm/1200 mm3⁾	a partir de 3.500 mm (NL)
	Longitud de la cuña de alimentación/plegado en mm	500
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 1,5
Características de diseño	Placa de lamas en mm	10/12
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	15/17
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	300/400
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	300/400
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾
	Longitud nominal 3000, altura total 800 /9002⁾	370/400
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾	450/400
	Longitud nominal 4000, altura total 900/12003⁾	450/400
	Longitud nominal 4500, altura total 900/12003⁾	450/400
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo i-Vision
	Versión de Novo i-Vision	TA \| o TAD
	Interfaz de comunicación Novoferm (NCI)	●
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock P1530

	Características del producto	P1530
	Con alimentación	●
	Con cuña de plegado
	Muelle ISO
Paquetes opcionales	GreenPlus	o
	GreenSLOD	o
	IsoPlus	o
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	60
	Longitudes nominales (NL) en mm	2.000, 2.440 (2.500), 3.000
	Anchuras nominales en mm	2.000, 2.200, 2.250
Altura total	600 mm
	700 mm/725 mm1⁾	hasta 3.000 mm (NL)
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Longitud de la cuña de avance/plegado en mm	● 500 / o 1.000
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 1,5
Características de diseño	Placa de lamas en mm	8/10
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	360 (460)/380 (430)
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	470 (590)/350 (390)
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾	480 (590)/400 (380)
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo SuperVision 5
	Versión Novo i-Vision	o TA \| o TAD
	Interfaz de comunicación Novoferm (NCI)	o
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock VL6020

	Características del producto	VL6020
	Con alimentación	●
	Con cuña de plegado
	Muelle ISO
Paquetes opcionales	GreenPlus
	GreenSLOD
	IsoPlus
	DoorPlus
	SafetyPlus
	Carga nominal según EN 1398 en kN	60/20
	Longitudes nominales (NL) en mm	3.500, 4.000, 4.500, 5.000
	Anchuras nominales en mm	2.000
Altura total	600 mm
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾	hasta 5.000 mm (NL)
	Longitud de la cuña de avance/plegado en mm	● 500 / o 1.000
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 54
	Potencia del motor en kW	máx. 1,5
Características de diseño	Placa de lamas en mm	8/10
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	15/17
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾	400/600
	Longitud nominal 4000, altura total 900/12003⁾	400/650
	Longitud nominal 4500, altura total 900/12003⁾	400/750
	Longitud nominal 5000, altura total 1200	400/775
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Control de 5 botones
	Versión Novo i-Vision
	Interfaz de comunicación Novoferm (NCI)
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock L320

	Características del producto	L320
	C
	Con cuña de plegado	●
	Muelle ISO
Paquetes opcionales	GreenPlus	o
	GreenSLOD
	IsoPlus	o
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	60
	Longitudes nominales (NL) en mm	2.000, 2.500, 2.750, 3.000
	Anchuras nominales en mm	2.000, 2.100, 2.250
Altura total	600 mm	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Longitud de la cuña de alimentación/plegado en mm	400
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 0,75
Características de diseño	Placa de lamas en mm	6/8
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600	360/300
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600	380/270
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2750, altura total 600	390/270
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600	400/260
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo Classic Plus
	Versión Novo i-Vision	o HA \| o HAD
	Interfaz de comunicación Novoferm (NCI)	o
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock L320R

	Características del producto	L320R
	Con alimentación
	Con cuña de plegado	●
	Muelle ISO
Paquetes opcionales	GreenPlus	o
	GreenSLOD
	IsoPlus	o
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	60
	Longitudes nominales (NL) en mm	2.000, 2.500, 2.750, 3.000
	Anchuras nominales en mm	1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250
Altura total	600 mm	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Longitud de la cuña de alimentación/plegado en mm	400
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 0,75
Características de diseño	Placa de lamas en mm	6/8
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600	360/300
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600	380/270
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2750, altura total 600	390/270
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600	400/260
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo Classic Plus
	Versión Novo i-Vision	o HA \| o HAD
	Interfaz de comunicación Novoferm (NCI)	o
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos Novodock L320E

	Características del producto	L320e
	Con alimentación
	Con cuña de plegado	●
	Muelle ISO
Paquetes opcionales	GreenPlus	o
	GreenSLOD
	IsoPlus
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	60
	Longitudes nominales (NL) en mm	2.000, 2.250, 2.500, 3.000
	Anchuras nominales en mm	2.000
Altura total	600 mm	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Longitud de la cuña de alimentación/plegado en mm	400
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 0,75
Características de diseño	Placa de lamas en mm	6/8
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600	360/270
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2250, altura total 600	360/270
	Longitud nominal 2500, altura total 600	330/270
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600	270/270
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo Classic Plus
	Versión Novo i-Vision	o HA \| o HAD
	Interfaz de comunicación Novoferm (NCI)	o
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock P1320

	Características del producto	P1320
	Con alimentación
	Con cuña de plegado	●
	Muelle ISO
Paquetes opcionales	GreenPlus	o
	GreenSLOD
	IsoPlus	o
	DoorPlus	o
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	60
	Longitudes nominales (NL) en mm	2.000, 2.440 (2.500), 3.000
	Anchuras nominales en mm	2.000, 2.200, 2.250
Altura total	600 mm	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾
	800 mm /830 mm2⁾
	900 mm/1200 mm3⁾
	Longitud de la cuña de alimentación/plegado en mm	400
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 0,75
Características de diseño	Placa de lamas en mm	6/8
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	12/14
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	360/320
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	380/290
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾	400/290
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾
	Longitud nominal 4500, altura total 900/12003⁾
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo Classic Plus
	Versión Novo i-Vision	o HA \| o HAD
	Interfaz de comunicación Novoferm (NCI)	o
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Datos técnicos NovoDock L350i

	Características del producto	L350i
	Con alimentación
	Con cuña de plegado	●
	Muelle ISO
Paquetes opcionales	GreenPlus	●
	GreenSLOD
	IsoPlus	o
	DoorPlus
	SafetyPlus	o
	Carga nominal según EN 1398 en kN	100
	Longitudes nominales (NL) en mm	2.000, 2.500, 3.000, 3.500, 4.000, 4.500
	Anchuras nominales en mm	1.750, 2.000, 2.250
Altura total	600 mm	hasta 3.000 mm (NL)
	700 mm/725 mm1⁾	hasta 3.000 mm (NL)
	800 mm /830 mm2⁾	a 3.000 mm (NL)
	900 mm/1200 mm3⁾	a partir de 4.000 mm (NL)
	Longitud de la cuña de alimentación/plegado en mm	400
	Alimentación eléctrica	3 N~400 V/50 Hz/16 A
	Clase de protección	IP 65
	Potencia del motor en kW	máx. 1,5
Características de diseño	Placa de lamas en mm	8/10
Características de diseño	Placa de revestimiento de la cuña de alimentación/plegado en mm	15/17
Valores de puenteado hacia arriba / hacia abajo (avance 1000 mm)	Longitud nominal 2000, altura total 600	250/290
	Longitud nominal 2000, altura total 700 /7251⁾/8302⁾	290/340
	Longitud nominal 2250, altura total 600
	Longitud nominal 2500, altura total 600	310/270
	Longitud nominal 2500, altura total 700 /7251⁾/8302⁾	360/330
	Longitud nominal 2750, altura total 600
	Longitud nominal 2750, altura total 700
	Longitud nominal 3000, altura total 600	360/270
	Longitud nominal 3000, altura total 700/7251⁾/8302⁾	430/330
	Longitud nominal 3000, altura total 800 /9002⁾
	Longitud nominal 3500, altura total 800	520/350
	Longitud nominal 3500, altura total 900/12003⁾
	Longitud nominal 4000, altura total 900/12003⁾	570/350
	Longitud nominal 4500, altura total 900/12003⁾	620/350
	Longitud nominal 5000, altura total 1200
	Inclinación máxima admisible según EN 1398	12,5 %
	Sistema de control	Novo i-Vision
	Versión de Novo i-Vision	● HAR1
	Interfaz de comunicación Novoferm (NCI)	●
Colores	RAL 5010 (azul genciana)	●
	RAL 7016 (gris antracita)	●
	RAL 9005 (negro)	●
	Otros colores RAL	o
	Galvanizado	o
● Estándar o Opción 1) Sólo P1320 2) Sólo L730i 3) Sólo VL6020 4) Avance 700/1.000 como para L730i ISO

Montaje

Métodos de instalación y soluciones de sustitución

A continuación encontrará métodos de instalación y soluciones de sustitución para nuestras rampas niveladoras.

Métodos de instalación de las rampas niveladoras

AX/AZ - SOLUCIÓN DE INTERCAMBIO PARA SOLDADURA

Con este método, el puente se suministra con un marco de acero plano. A continuación, se suelda al perfil de acero existente en el suelo de la nave.

Esta variante es ideal para la sustitución de puentes si el marco del puente antiguo puede permanecer en el suelo. La sustitución puede realizarse normalmente en un día.

Ángulo de acero a = mín. 100 mm

BX/BZ - MARCO PRELIMINAR PARA SOLDADURA

El puente se construye con un marco angular, cuyas patas se colocan en el llamado marco preliminar y se sueldan allí. Este marco preliminar consiste en un soporte con una barra plana unida, que se instala en el forjado antes de la lechada. Novoferm también puede suministrar el premarco para el montaje in situ. Se prefiere esta variante para poder terminar el suelo de la nave independientemente del puente.

El puente puede suministrarse e instalarse posteriormente.

Ángulo de acero según plano de instalación

CX/CZ - BASTIDOR DE PUENTE PARA HORMIGONADO

En el armazón del puente hay anclajes de pared que se sueldan a los montantes de acero de refuerzo in situ. A continuación puede verterse el hormigón.

La altura de hormigonado para esta variante es de 110 mm como máximo. La ventaja de esta variante es que el foso es fácil de construir. Además, el suelo de la nave puede estar completamente acabado, excepto la ranura circunferencial.

a = 100 mm, b = 150 mm

DX/DZ - MARCO DE PUENTE PARA FRAGUADO EN HORMIGÓN PARA ESTRUCTURAS DE HORMIGÓN MÁS ALTAS

Esta versión es muy similar al método CX/CZ descrito anteriormente y sólo difiere en la altura de hormigonado. El marco elevado se suministra con tornillos de nivelación en los laterales y en la parte trasera. Con esta variante se pueden cubrir forjados de 100 - 250 mm.

Este método se utiliza a menudo para grandes cantidades y el uso de elementos prefabricados de hormigón.

a = 100 a 250 mm (altura de hormigonado)

EX/EZ - MODELO DE CAJA PARA FRAGUADO EN HORMIGÓN

En esta variante, el puente de carga se diseña como una caja cerrada por tres lados. Se fija al suelo, se conecta a la armadura y sirve de encofrado. Con este método tan sencillo, el puente se entrega e instala en la primera fase de construcción. Por tanto, se puede omitir la laboriosa construcción de un foso.

Debido a su sencillez, este método se utiliza hoy en día con frecuencia para el reequipamiento de puentes en edificios y forjados existentes.

FX/FZ - BASTIDOR PUENTE COMO MODELO DE SUELO

En este diseño, el puente se suelda a los perfiles de acero del suelo del foso en la parte delantera. El puente se apoya en el suelo del foso o, en el caso de los puentes que pueden pasar por debajo, en una base de pared en la parte trasera. Se recomiendan ángulos de protección circunferenciales de tres lados en el suelo para rodear el foso.

Esta variante es la más utilizada cuando no es necesario pasar por debajo.

Ángulo acero a=50mm,s=5mm

Soluciones de sustitución Niveladores de muelle

LA SUSTITUCIÓN MÁS FÁCIL Y RÁPIDA Gracias a la nueva variante de bastidor GZ, una rampa niveladora existente puede sustituirse en el menor tiempo posible. Los bastidores angulares laterales descansan sobre el bastidor de acero existente y pueden soldarse tras una breve alineación. El bastidor de acero plano trasero proporciona una transición suave desde el suelo del almacén hasta la nueva rampa niveladora.

VENTAJAS DEL PRODUCTO

Alineación sencilla
Tolerancias dimensionales de los puentes
No es necesario "calzar" con placas de acero
Sin espacios de aire en las partes laterales del bastidor

La L530R con alimentación y bastidor GZ

La L320R con cuña plegable y bastidor GZ.

GZ - Solución de intercambio para soldadura como base.

¿Hemos despertado su interés?

Novoferm trabaja con una amplia red de distribuidores especializados en España - en su zona. Nuestros distribuidores especializados autorizados de Novoferm ofrecen asesoramiento profesional, venta, mediciones, instalación, desmontaje y eliminación ecológica de nuestros productos a precios competitivos con todo incluido.

Estaremos encantados de ayudarle.

Póngase en contacto con nosotros Solicitar un presupuesto Solicitar folleto Solicitar documentos de planificación
