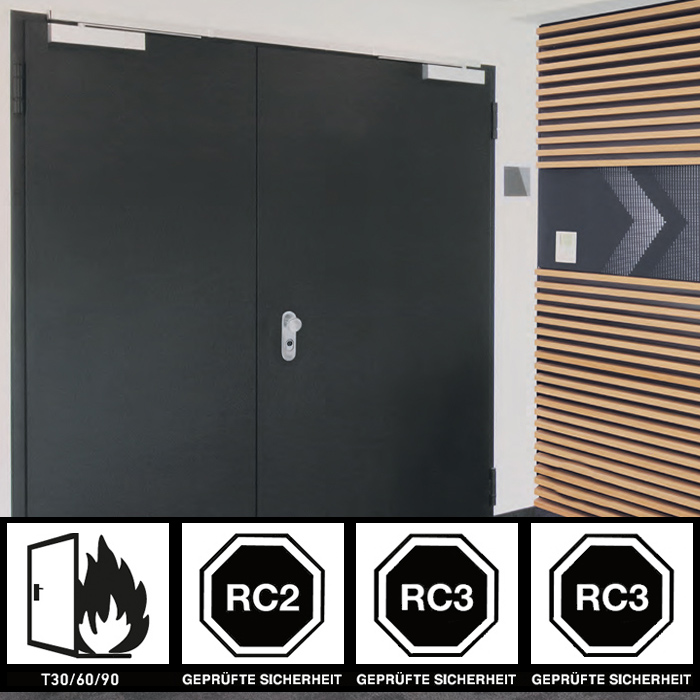

PUERTAS DE SEGURIDAD

La sensación de seguridad desempeña un papel fundamental en un número asombroso de ámbitos de nuestra vida cotidiana y profesional. Seguridad frente a invitados no deseados, frente al ruido y, sobre todo, frente a peligros como el fuego y el humo. Las puertas de Novoferm le ofrecen exactamente la seguridad que desea. Y no sólo eso: combinan los factores de seguridad deseados individualmente con un aspecto igualmente individual.
Ejemplos de aplicaciones en las que la seguridad es especialmente importante, también en combinación con otras funciones de protección (protección contra incendios, humo o ruido):

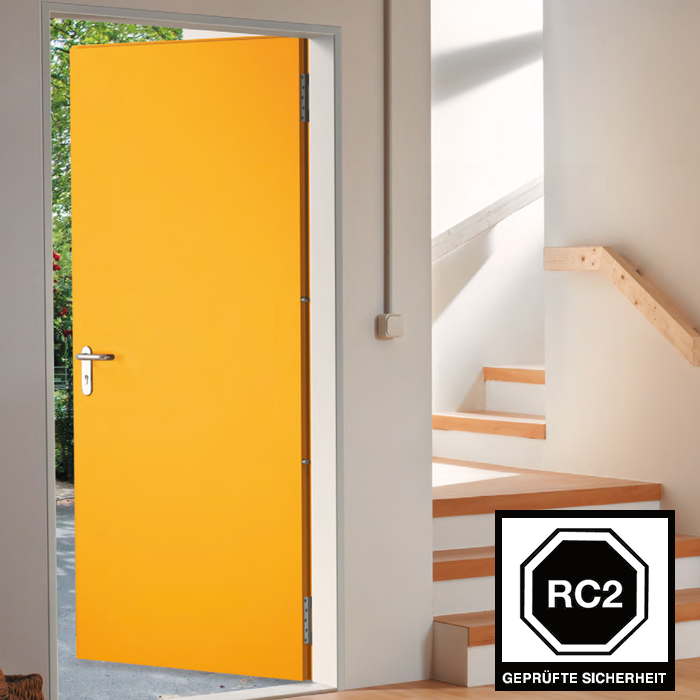

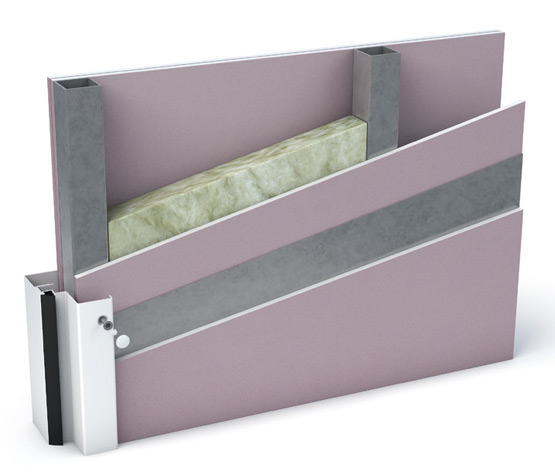

Lo especial no es sólo la puerta interior, sino también todo lo que la acompaña, porque Novoferm puede ofrecerle puertas de seguridad RC2 y RC3 probadas para su instalación en paredes de montantes antirrobo. Una solución única, ya que permanece completamente segura incluso cuando se utilizan paredes de montantes ligeros altamente flexibles.

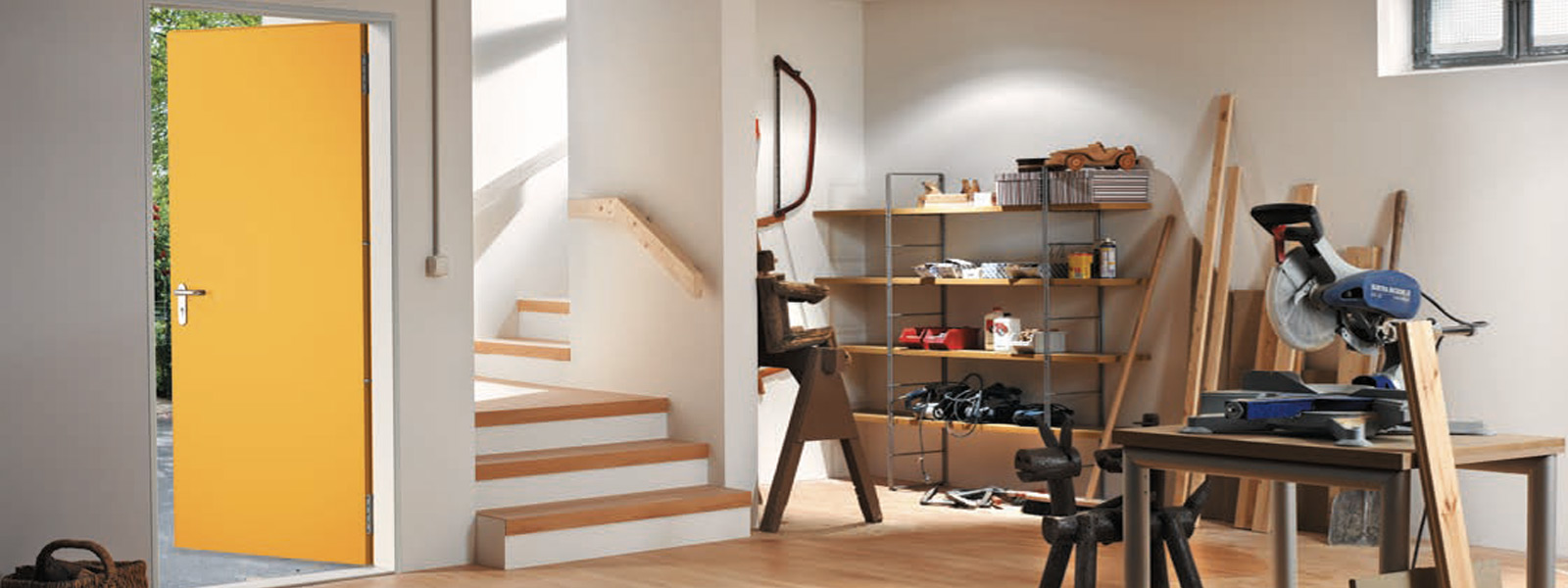

CARACTERÍSTICAS Y SUPERFICIES Puerta maciza de una hoja con 6 puntos de seguridad para interior y exterior. Hoja de 40 mm de espesor, galce en 3 lados con galce grueso acogedor. Panel aislante de lana mineral, totalmente encolado. Espesor de la chapa 1,0 mm (con super decoración 0,88 mm). Hoja estándar galvanizada e imprimada (recubrimiento de polvo RAL 9016).

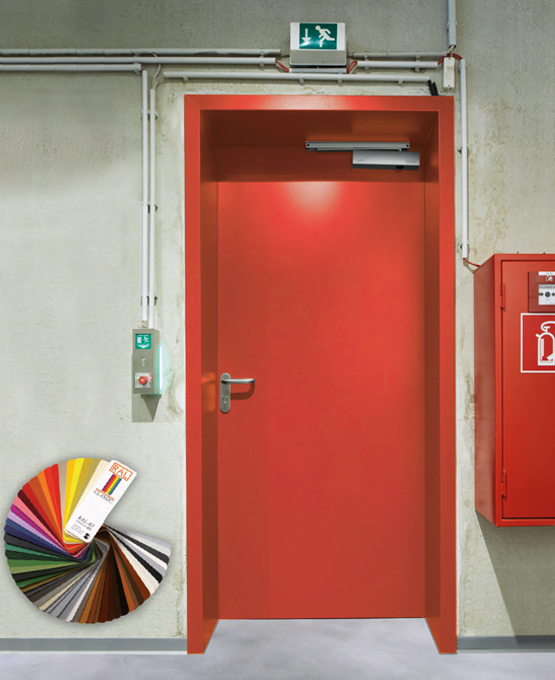

RAL opcional a elegir: Todos los tamaños de puerta se pueden suministrar también con un recubrimiento en polvo RAL opcional a elegir para la hoja y el marco.

Hoja de la puerta opcional en super decoración: Decoración de madera para interiores en arce, peral, cerezo, nogal, haya natural, roble claro o fresno blanco. Marco galvanizado e imprimación EC similar a RAL 7035, opcional RAL a elegir.

VERSIONES Antirrobo según DIN EN 1627 RC2. También disponible con acristalamiento estándar y especial. Aislamiento acústico de 29 dB a 42 dB con aislamiento acústico especial, ensayado según DIN EN ISO 140-3, evaluado según DIN EN ISO 717-1.

CERRADURA Estándar: Cierre multipunto con una cerradura de cambio de cilindro y dos cerraduras de falleba. Opcional: Cierre multipunto con una cerradura de cambio de cilindro y dos cerraduras de falleba y dos cerrojos adicionales.

BISAGRA 2 construcciones de bisagra, ajustables tridimensionalmente (bisagra 3D de serie), con bisagra de seguridad, herraje intercambiable de metal ligero según DIN 18257 ES 1 ZA con placa posterior corta de 72 mm y cilindro de perfil SI según DIN 18252 BS (35 + 26 mm), certificado de seguridad y tres llaves.

MARCOS Marco angular estándar con perfil de junta, opcionalmente disponible como marco para empotrar en la pared o para montaje posterior.

SILLAS Estándar con umbral inferior, opcionalmente con junta inferior rebajable (RS1) o umbral de tope (BE2).

CARACTERÍSTICAS Y SUPERFICIES Puerta de acero macizo de una y dos hojas para interior y exterior. Hoja de 64 mm de espesor, galce en 3 lados con galce grueso. Espesor de la hoja 1 mm, disponible opcionalmente en 1,5 mm. Refuerzo interior para cierrapuertas en el lado de las bisagras (doble hoja en hoja activa y hoja pasiva).

Hoja de la puerta y marco estándar galvanizados y con imprimación (recubrimiento de polvo RAL 9016). Opcionalmente, la hoja, el marco y las bisagras están disponibles en los colores RAL de su elección.

VERSIONES Protección antirrobo según DIN EN 1627 RC2. Aislamiento térmico con relleno de lana mineral. Opcionalmente con aislamiento acústico de 40 dB (hoja simple) o 39 dB (hoja doble) según DIN EN ISO 140-3, evaluado según DIN EN ISO 717-1 (valor de laboratorio para hoja completa y umbral RS1).

También con protección contra humos según DIN 18095 con junta inferior abatible (RS1) o umbral de giba con junta solapada (RS2) y cierrapuertas aéreo (para unidades de dos hojas con dos cierrapuertas aéreos Dorma TS 89 F o Geze TS 4000 F, así como coordinador de puerta y cerrojo de accionamiento especial para galce con bloqueo superior e inferior).

Bisagras Bisagras de construcción de 3 piezas con anillos de rodamiento de bolas y cierres de seguridad de tapón de bisagra de serie. Dos bisagras por hoja en color estándar blanco imprimado similar a RAL 9016; opcionalmente también disponibles en acero inoxidable o como bisagras ajustables 3-D en acero y acero inoxidable. Bisagra de muelle por hoja hasta BRM 1.250 x 2.250 mm (LD 1.166 x 2.208 mm). Dos pasadores de cierre por hoja. Cerradura de embutir de seguridad PZ según DIN 18251 clase 4, embutir de seguridad de metal ligero FS según DIN 18257 ES 1 ZA, placa posterior corta con distancia entre cilindros de 72 mm, cilindro de perfil SI protegido contra taladros según DIN 18252 clase P2 BZ (50 + 35 mm), certificado de seguridad y al menos tres llaves. Bisagra central enrasada adicional con junta de galce central para puertas de dos hojas. Hoja inactiva con picaporte oculto con bloqueo superior e inferior.

MARCOS Estándar: Marco angular con perfil de junta trilateral de 2,0 mm de grosor, anchura de travesaño de 50 mm, marco perimetral opcional, marco perimetral de dos piezas perfil 2140B, contramarco y marcos de bloque para empotrar en la pared o marco de bloque para montaje delante de la pared.

CERRADURAS Estándar A enrasada con el suelo, opcionalmente B1, B2, B3 o BE-2 con cerco envolvente de cuatro lados o C2 con tope inferior o soleras de estanqueidad RS1 con junta inferior abatible (también disponible como bajada retardada RS1V), solera doble RS1 o solera de joroba con junta de rebase RS2.

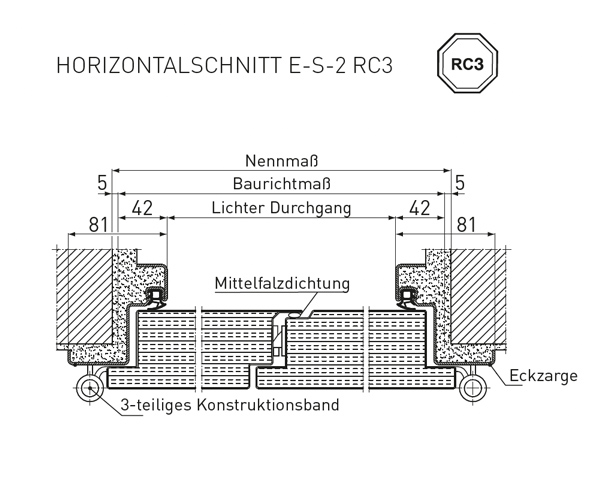

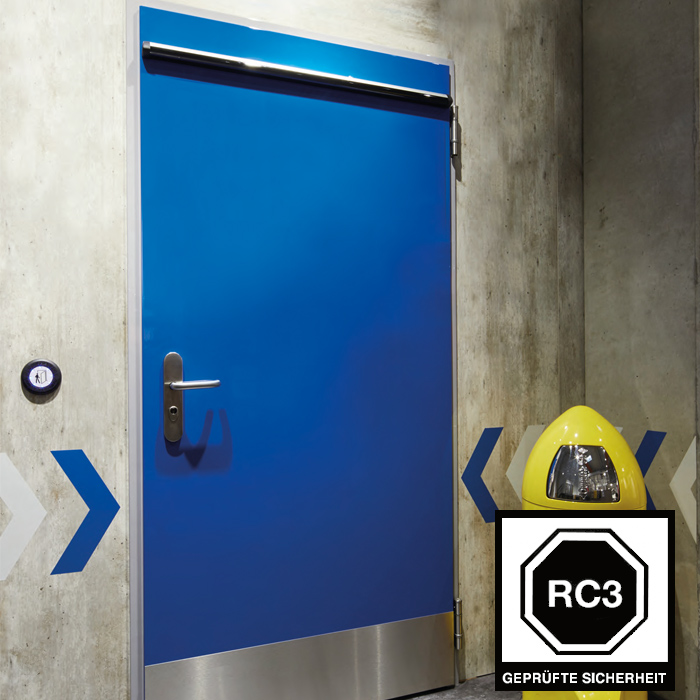

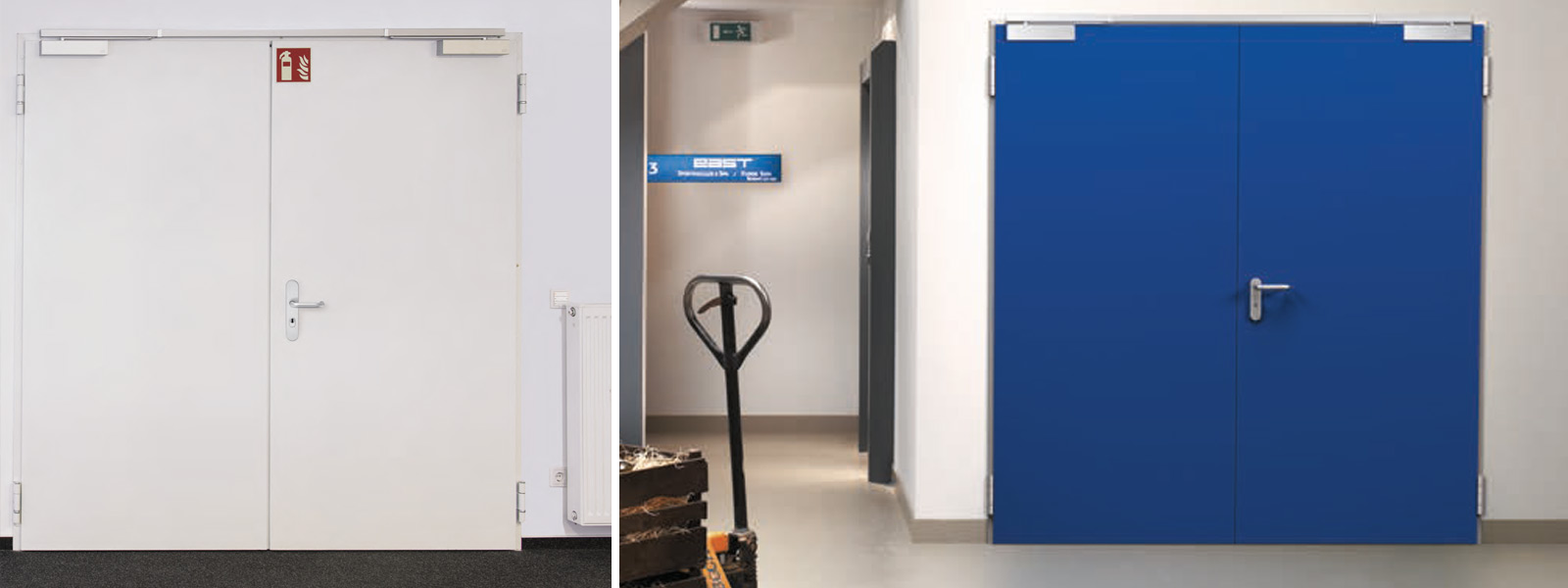

CARACTERÍSTICAS Y SUPERFICIES Puerta de acero macizo de una y dos hojas para interior y exterior. Hoja de 64 mm de espesor, galce en 3 lados con galce grueso. Espesor de la hoja 1,5 mm. Refuerzo interior para cierrapuertas en el lado de las bisagras (doble hoja en hoja activa y hoja inactiva). Hoja de la puerta y marco estándar galvanizados y con imprimación (recubrimiento de polvo RAL 9016). Hoja, marco y bisagras disponibles opcionalmente en el color RAL de su elección.

VERSIONES Protección antirrobo según DIN EN 1627 RC3. Aislamiento térmico con relleno de lana mineral. Opcionalmente también insonorizante 39 dB comprobado según DIN EN ISO 140-3, evaluado según DIN EN ISO 717-1 (valor de laboratorio para puerta de 1 y 2 hojas completas y umbral RS1). E-S-1 también disponible como trampilla de pared desde BRM 500 x 715 mm hasta 1.000 x 1.750 mm.

Bisagras de construcción de 3 piezas con anillos de rodamiento de bolas y cierres de perno de bisagra de serie. Dos bisagras de construcción por hoja en imprimación estándar blanca similar a RAL 9016; opcionalmente también disponibles en acero inoxidable, como bisagras 3-D ajustables en acero y acero inoxidable, o como bisagra 3-D delgada para objetos en acero inoxidable. Dos pasadores de seguridad por hoja de puerta hasta altura BRM 2.125 mm, 3 piezas por encima.

Cerradura de embutir de seguridad PZ según DIN 18250 clase 4, con cerrojo especial. (Puertas de dos hojas con lado de bisagra opuesto sólo en combinación con una cerradura multipunto) Juego de escudos de seguridad de metal ligero FS según DIN 18257 ES 2 ZA, placa posterior larga con distancia entre cilindros de 72 mm, cilindro de perfil SI protegido contra taladros según DIN 18252 clase P2 BZ (50 + 35 mm), certificado de seguridad y al menos tres llaves.

Bisagra central enrasada adicional con junta de galce central para puertas de dos hojas. Hoja inactiva con picaporte oculto con bloqueo superior e inferior.

MARCOS Estándar: Marco angular con perfil de junta trilateral, grosor de 2,0 mm, ancho de marco 50 mm, marco circundante opcional, perfil de marco circundante de dos piezas 2140B, contramarco y marcos de bloque para unión enrasada con la pared.

Alféizares Estándar A enrasado con el suelo, opcionalmente B1, B2, B3 o BE2 con marco circundante de cuatro lados o C2 con tope inferior o alféizares de estanqueidad RS1 con junta de suelo bajable (también disponible como RS1V con bajada retardada), o alféizar doble RS1.

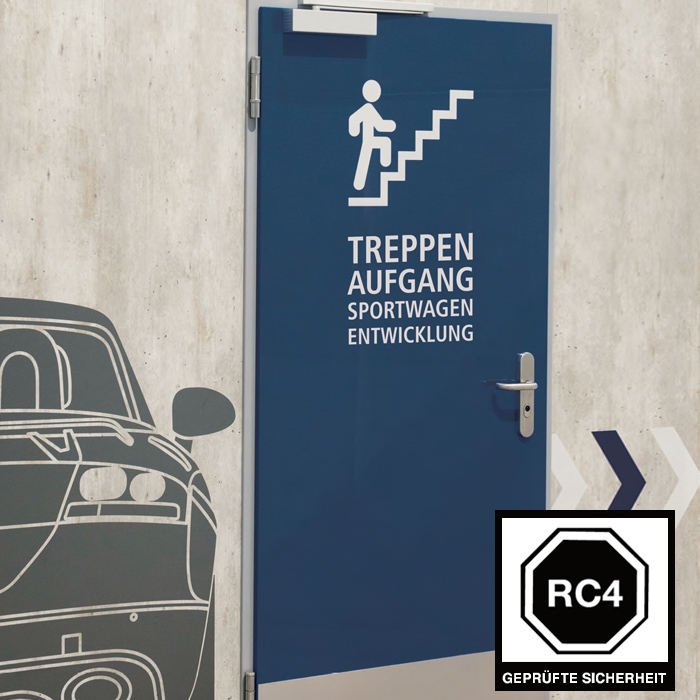

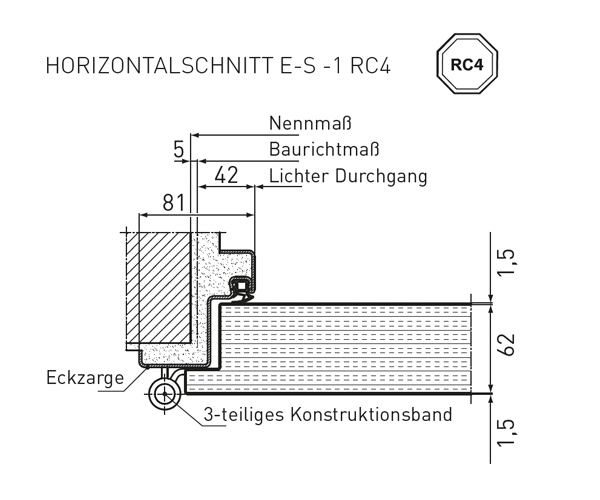

CARACTERÍSTICAS Y SUPERFICIES Puerta de acero macizo de una hoja para interior y exterior. Hoja de 64 mm de espesor, galce en 3 lados con galce grueso. Espesor de la hoja 1,5 mm. Listón de protección contra incendios en 3 lados para la ejecución resistente al fuego EI2 30 o altamente resistente al fuego EI2 60. Refuerzo interior para cierrapuertas en el lado de las bisagras. Hoja de la puerta y marco estándar galvanizados y con imprimación (recubrimiento de polvo RAL 9016). Hoja de la puerta, marco y bisagras disponibles opcionalmente en el color RAL de su elección.

VERSIONES Protección antirrobo según DIN EN 1627 RC4. Aislamiento térmico con relleno de lana mineral. Opcionalmente también insonorizante 38 dB comprobado según DIN EN ISO 140-3, evaluado según DIN EN ISO 717-1 (valor de laboratorio para puerta de hoja entera y umbral RS1). Las versiones de protección contra incendios (EI2 30 y EI2 60) también están disponibles con protección contra humos según EN 1634-3.

Bisagras Bisagras de construcción de 3 piezas con anillos de rodamiento de bolas y cierres de seguridad de tapón de bisagra de serie. Dos bisagras de construcción por hoja en blanco estándar con imprimación similar a RAL 9016; opcionalmente también disponibles en acero inoxidable o como bisagras ajustables 3-D en acero y acero inoxidable.

Versiones de protección contra incendios (EI2 30 y EI2 60) con cierrapuertas aéreos Geze TS 4000 F o dormakaba TS 89 F de serie. Cinco pernos de cierre hasta una altura BRM de 2.300 mm, 6 piezas por encima. Cerradura de embutir PZ con picaporte y cerrojo como cerradura multipunto de seguridad con combinación de perno doble/perno oscilante arriba y abajo, así como dos pernos oscilantes adicionales. Juego de escudos de seguridad de metal ligero FS según DIN 18257 ES 3 ZA, placa posterior larga con distancia entre cilindros de 72 mm, cilindro de perfil SI protegido contra taladros según DIN 18252 42-, 82-BS (50 + 35 mm), certificado de seguridad y al menos tres llaves.

MARCOS Estándar: Marco angular con perfil de junta trilateral, grosor de 2,0 mm, anchura de espejo de 50 mm, marco circundante opcional, marco circundante de dos piezas perfil 2140B, contramarco y marcos de bloque para empotrar en la pared.

Umbrales estándar A a ras de suelo, opcionalmente B3 o BE-2 con marco envolvente de cuatro lados o C2 con tope inferior o umbrales de estanqueidad RS1 con junta inferior bajable (también disponible como RS1V con bajada retardada), o umbral doble RS1. Para una descripción de los umbrales, véase p. 34.

CARACTERÍSTICAS Y SUPERFICIES Puerta cortafuego de acero macizo de una y dos hojas para uso interior. Hoja de 64 mm de espesor, galce en 3 lados con galce grueso. Espesor de la hoja 1 mm, opcionalmente disponible en 1,5 mm. Puertas de una hoja T30/EI2 30 con refuerzo interior adicional para cierrapuertas en el lado de las bisagras. Listones de protección contra incendios en 3 lados, para elementos de 2 hojas adicionalmente en el galce central de la hoja activa. Hoja de la puerta y cerco estándar galvanizados y con imprimación (recubrimiento de polvo RAL 9016). Hoja, cerco y bisagras disponibles opcionalmente en el color RAL de su elección.

DISEÑOS Protección antirrobo según DIN EN 1627 RC2. Aislamiento térmico con panel de la hoja de la puerta ignífugo/altamente ignífugo/resistente al fuego. Opcionalmente también insonorizante 40 dB para T30/EI2 30-1 39 dB para T30/EI2 30-2 y T90/EI2 90-1/-2 35 dB para EI2 60-1/-2 ensayado según DIN EN ISO 140-3, evaluado según DIN EN ISO 717-1 (valor de laboratorio para hoja completa y umbral RS1). También con protección contra humos según DIN 18095 o EN 1634-3 con junta inferior abatible (RS1) o umbral de giba con junta de rebase (RS2 / sólo para elementos T30/EI2 30) y cierrapuertas superior. T30/EI2 30-1 y T90/EI2 90-1 también disponibles como trampilla de pared desde BRM 500 x 715 mm hasta 1.000 x 1.750 mm.

Bisagras Bisagras de construcción en 3 partes con anillos de rodamiento de bolas y cierres de seguridad de tapón de bisagra de serie. Dos bisagras por hoja en blanco estándar con imprimación similar a RAL 9016; opcionalmente también disponibles en acero inoxidable o como bisagras ajustables en 3D en acero y acero inoxidable. Puertas T30/EI2 30-1 y EI2 60-1 con bisagra de construcción y bisagra de muelle según DIN 18272, algunas con cierrapuertas aéreo según tamaño y peso. Dos pitones de cierre por hoja de puerta (tres pitones de cierre para unidades T90/EI2 90 a partir de una altura de 2.126 mm). Cerradura de embutir de seguridad PZ según DIN 18251 clase 4, embutir de seguridad de metal ligero FS según DIN 18257 ES 1 ZA, placa posterior corta con distancia entre cilindros de 72 mm, cilindro de perfil SI protegido contra taladro según DIN 18252 clase P2 BZ (50 + 35 mm), certificado de seguridad y tres llaves.

Bisagra central enrasada adicional con junta de galce central para puertas de 2 hojas. Hoja inactiva con cerrojo de accionamiento de galce oculto con bloqueo superior e inferior, así como con dos cierrapuertas aéreos Dorma TS 89 F o Geze TS 4000 F y coordinador de puerta.

MARCOS Estándar: Marco angular con perfil de estanqueidad de tres lados, grosor de 2,0 mm, ancho de travesaño de 50 mm, marco perimetral opcional, marco perimetral de dos piezas perfil 2140B, contramarco y marcos de bloque para empotrar en la pared o, para elementos T30/EI2 30, también marco de bloque para montaje delante de la pared.

UMBRALES Estándar A a ras de suelo, opcionalmente B1, B2, B3 o BE-2 con marco de cuatro lados o C2 con tope inferior o umbrales de estanqueidad RS1 con junta inferior abatible (así como bajada retardada RS1V), umbral doble RS1 o umbral abatible con junta de rebase RS2 (umbral RS2 sólo para elementos T30/EI2). Para la descripción de los umbrales, véase p. 34.

CARACTERÍSTICAS Y SUPERFICIES Puerta de acero macizo de una y dos hojas para uso interior. Hoja de 64 mm de espesor, galce en 3 lados con galce grueso. Espesor de la hoja 1,5 mm. Listón de protección contra incendios en 3 lados, adicionalmente en el galce central de la hoja activa para unidades de dos hojas. Hoja de la puerta y cerco estándar galvanizados y con imprimación (recubrimiento de polvo RAL 9016). Hoja, cerco y bisagras disponibles opcionalmente en el color RAL de su elección.

DISEÑOS Protección antirrobo según DIN EN 1627 RC3. Opcionalmente también insonorizante 39 dB según DIN EN ISO 140-3, evaluado según DIN EN ISO 717-1 (valor de laboratorio para puerta maciza de 1 y 2 hojas y umbral RS1). También con protección contra humos según DIN 18095 o EN 1634-3. T30/EI2 30 y T90/EI2 90 también disponibles como batiente de pared desde BRM 500 x 715 mm hasta 1.000 x 1.750 mm.

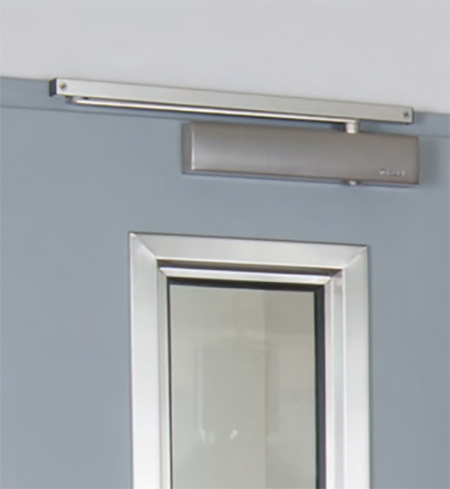

Bisagras Bisagras de construcción de 3 piezas con anillos de rodamiento de bolas, cierres de seguridad de tapón de bisagra y cierrapuertas basculantes de brazo de tijera estándar (Geze TS 4000 F o Dorma TS 89 F) de serie. Dos bisagras de construcción por hoja, imprimadas de serie en blanco, similar a RAL 9016; opcionalmente también disponibles en acero inoxidable, como bisagras 3-D ajustables en acero y acero inoxidable, o como bisagra 3-D delgada de proyecto en acero inoxidable.

Dos pasadores de seguridad por hoja de puerta hasta altura BRM 2.125 mm, 3 piezas por encima.

Cerradura de embutir de seguridad PZ según DIN 18250 clase 4, con cerrojo especial. (Puertas de dos hojas con el lado de bisagra opuesto sólo en combinación con una cerradura multipunto) Juego de escudos de seguridad de metal ligero FS según DIN 18257 ES 2 ZA, placa posterior larga con distancia entre cilindros de 72 mm, cilindro de perfil SI protegido contra taladros según DIN 18252 clase P2 BZ (50 + 35 mm), certificado de seguridad y al menos tres llaves.

Bisagra central enrasada adicional con junta de galce central para puertas de 2 hojas. Hoja inactiva con cerrojo de accionamiento de galce oculto con bloqueo superior e inferior, así como con dos cierrapuertas aéreos Geze TS 4000 F o Dorma TS 89 F y coordinador de puerta.

MARCOS Estándar: Marco angular con perfil de estanqueidad trilateral, grosor de 2,0 mm, ancho de travesaño de 50 mm, marco circundante opcional, perfil de marco circundante de dos piezas 2140B, contramarco y marcos de bloque para unión enrasada con la pared.

Alféizares Estándar A enrasado con el suelo, opcionalmente B1, B2, B3 o BE-2 con marco circundante de cuatro lados o C2 con tope inferior o alféizares de estanqueidad RS1 con junta de suelo bajable (así como RS1V con bajada retardada), o alféizar doble RS1.

Cuando se trata de seguridad, todo debe ser perfecto. Por eso, cada componente de las puertas de seguridad Novoferm ha sido pensado hasta el más mínimo detalle, combinado con otros para lograr la máxima eficacia y perfectamente adaptado a los requisitos, normas y deseos deseados.

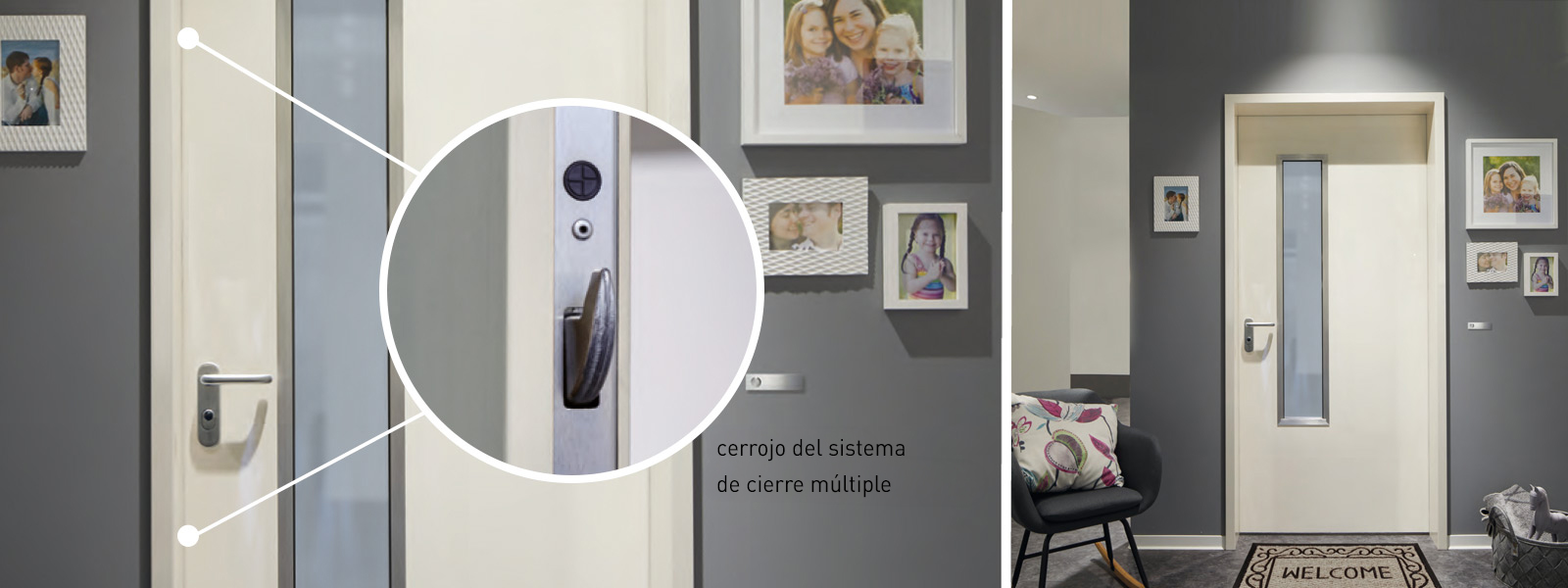

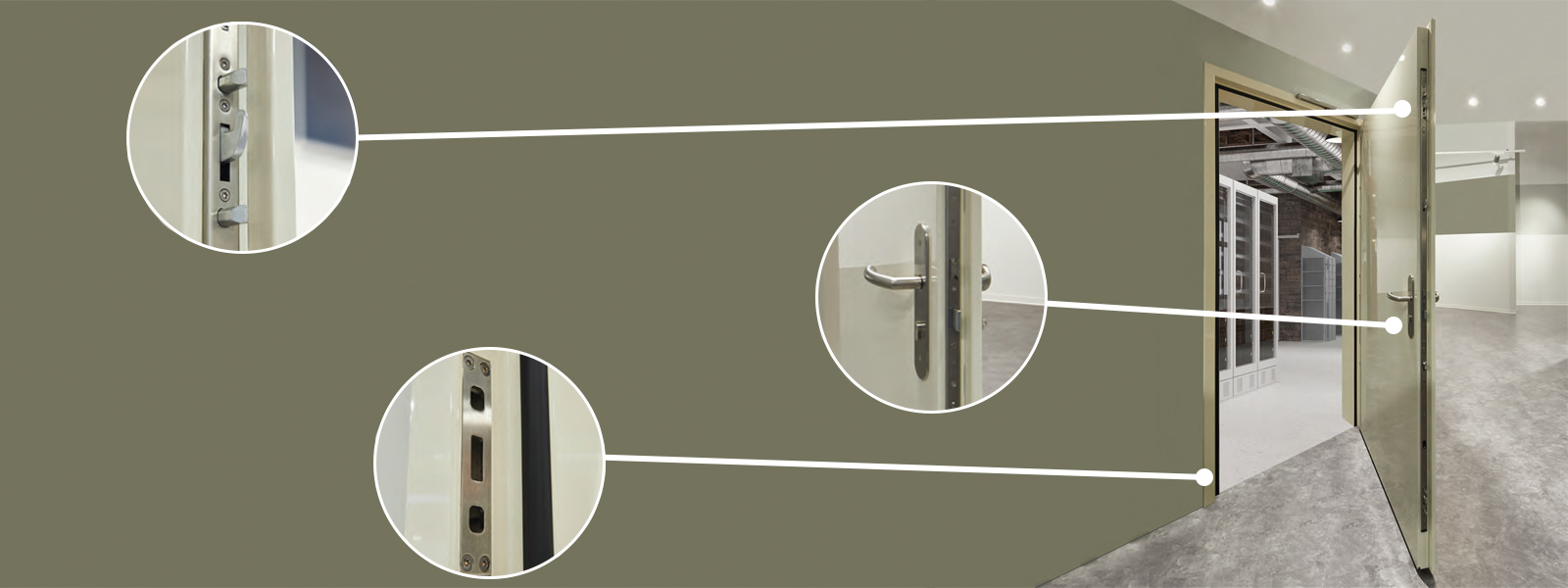

Esto resulta especialmente evidente en los numerosos detalles que convierten una puerta de acero normal en una puerta de seguridad Novoferm con clasificación RC. Entre ellos se encuentran, por ejemplo, los cilindros perfilados de seguridad protegidos contra taladro y tracción según DIN 18252 BZ que incluyen tres llaves con certificado de seguridad.
Pero las puertas de seguridad Novoferm también son la elección perfecta gracias a la amplia gama de opciones para equipar nuestras puertas de seguridad con funciones de protección adicionales, como protección contra incendios, humo y ruido, que a menudo se exigen adicionalmente en el sector público.

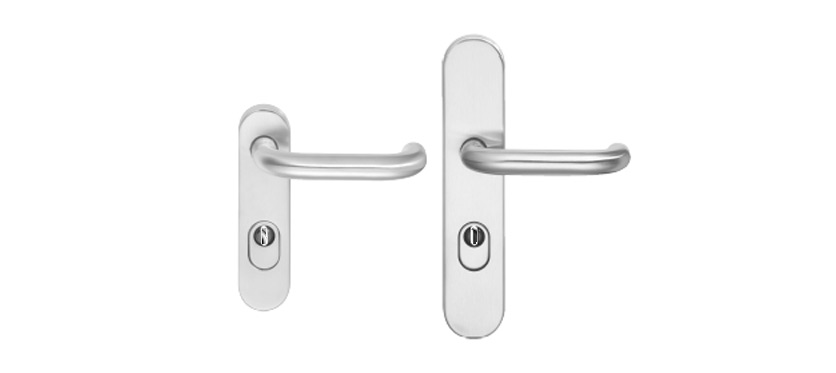

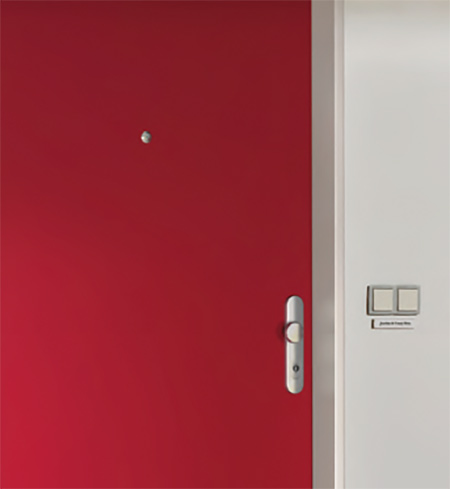

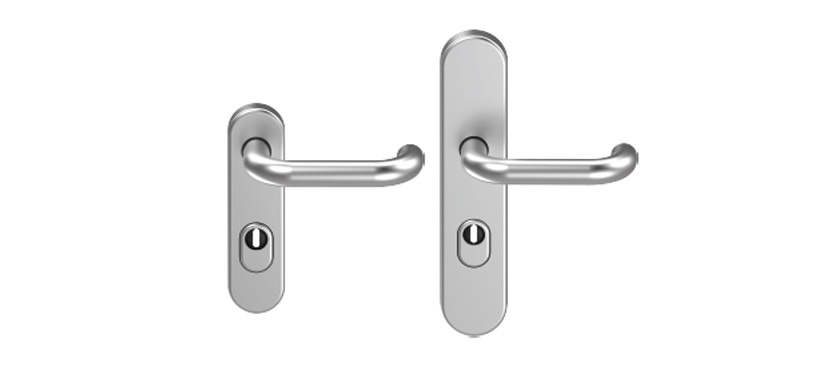

Las puertas de seguridad Novoferm ya están equipadas de serie con herrajes intercambiables de seguridad de metal ligero de alta resistencia con placa posterior corta y tapa de cilindro (RC2) o placa posterior larga (RC3).

Esto también las hace visualmente atractivas. Opcionalmente también disponibles como juego de manillería y en acero inoxidable.

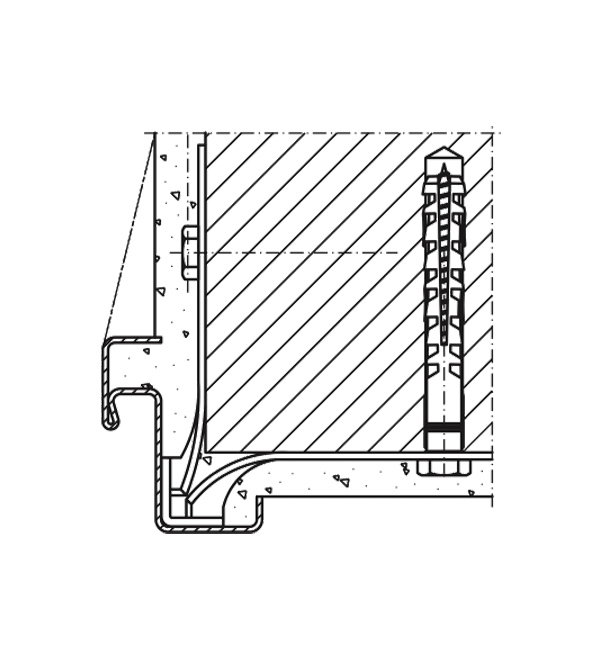

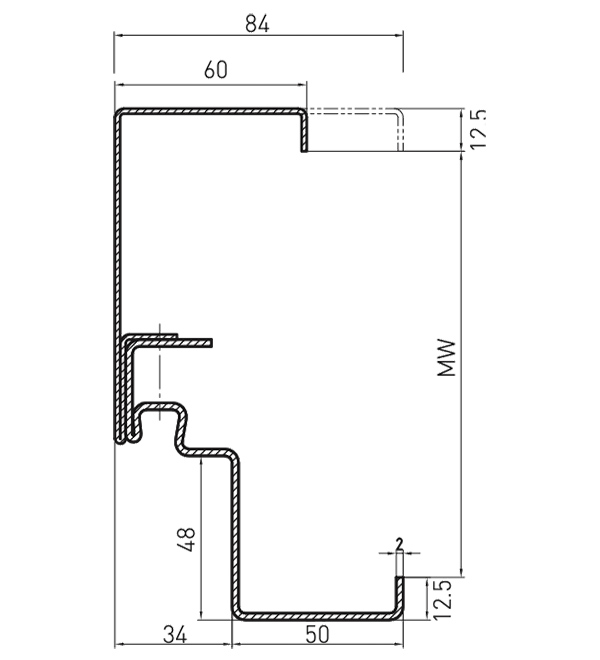

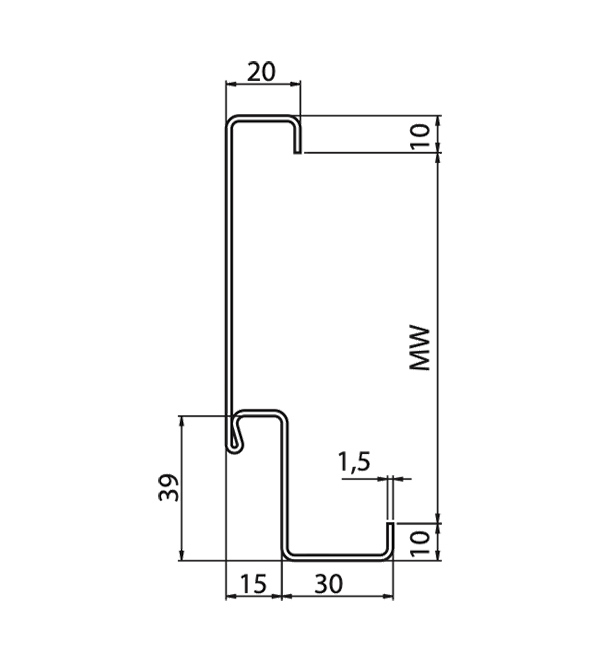

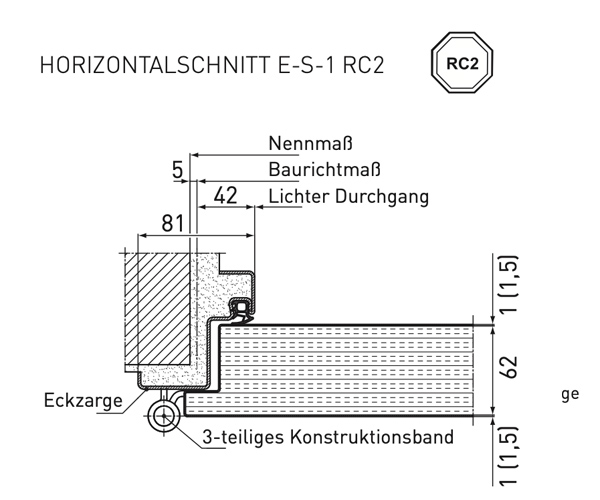

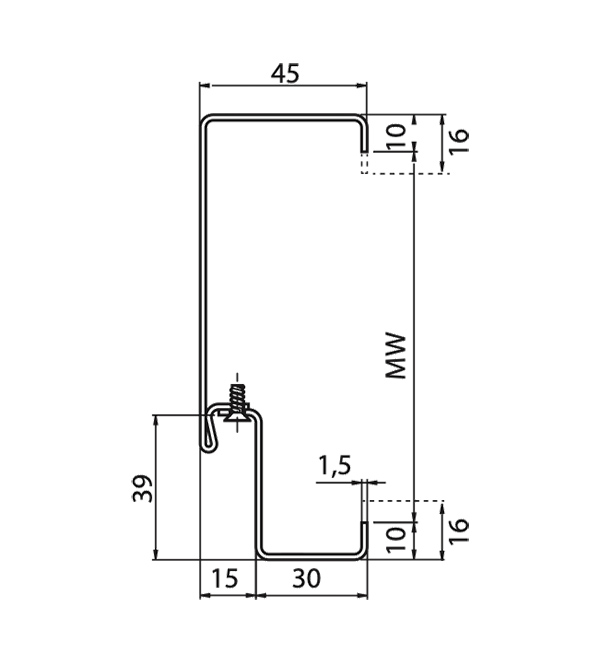

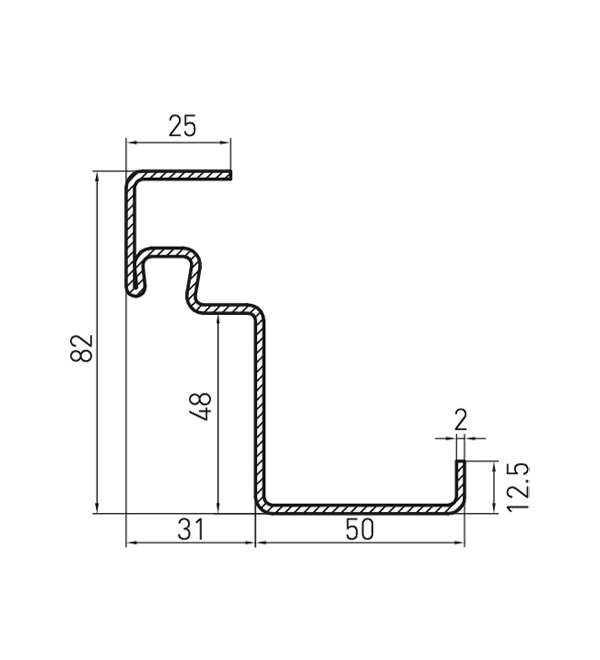

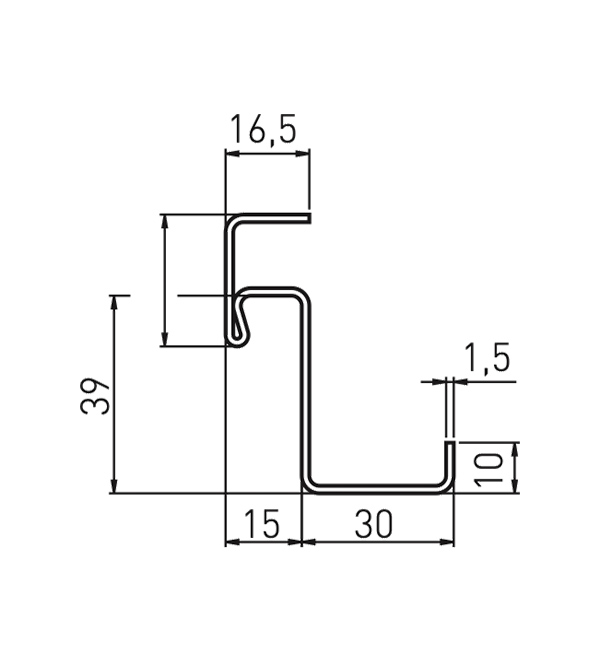

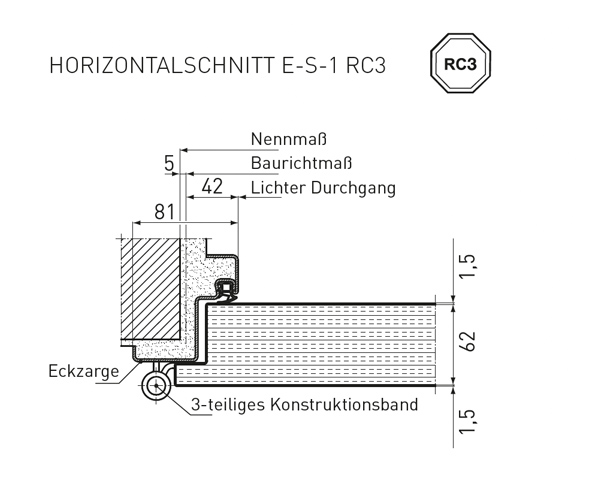

Eckzarge

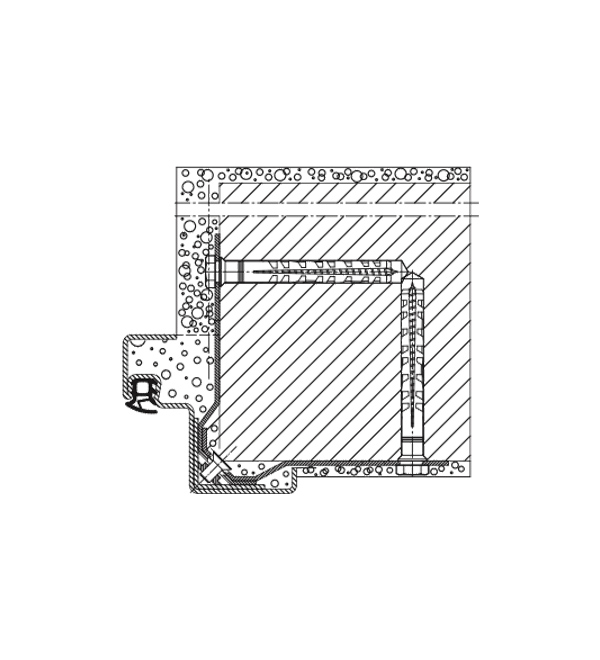

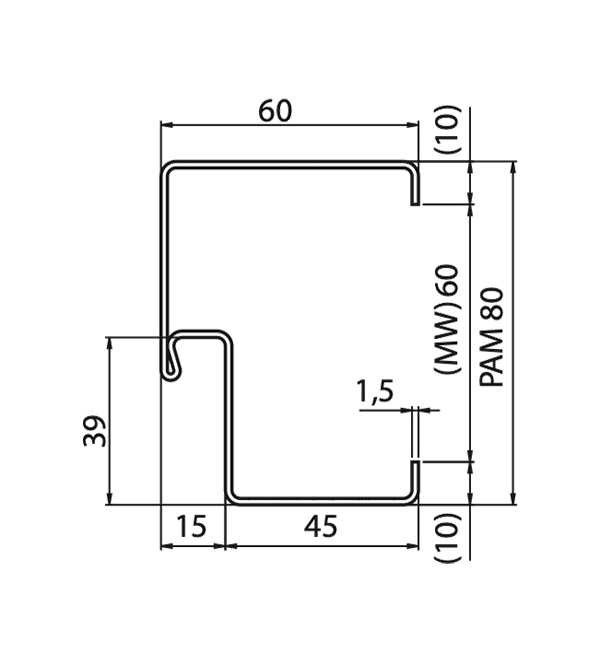

Marco de esquina / mostrador

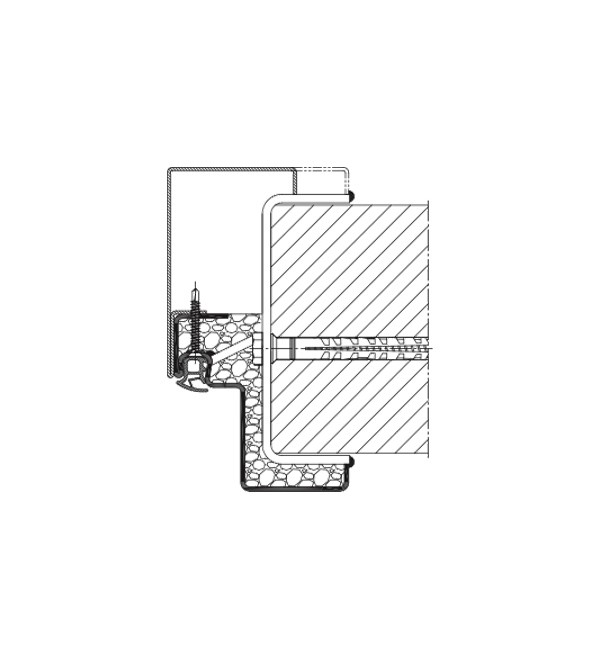

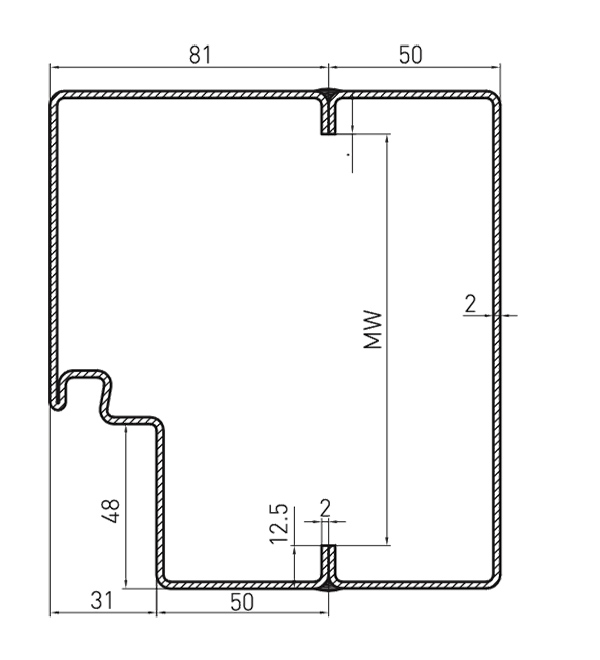

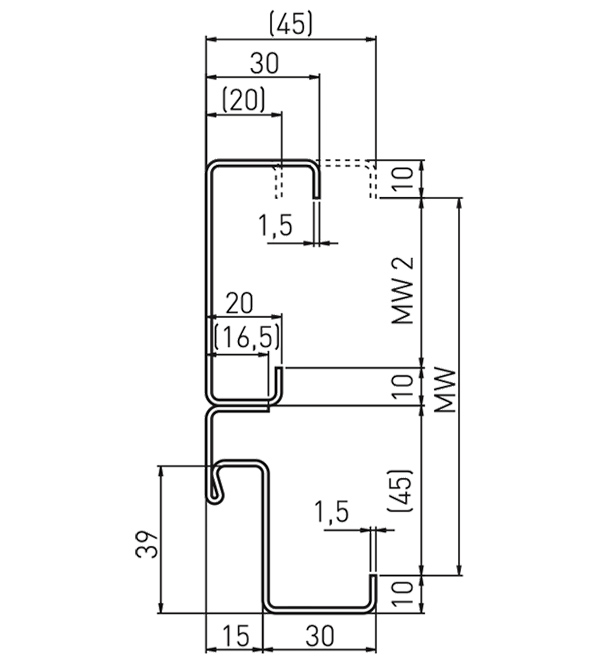

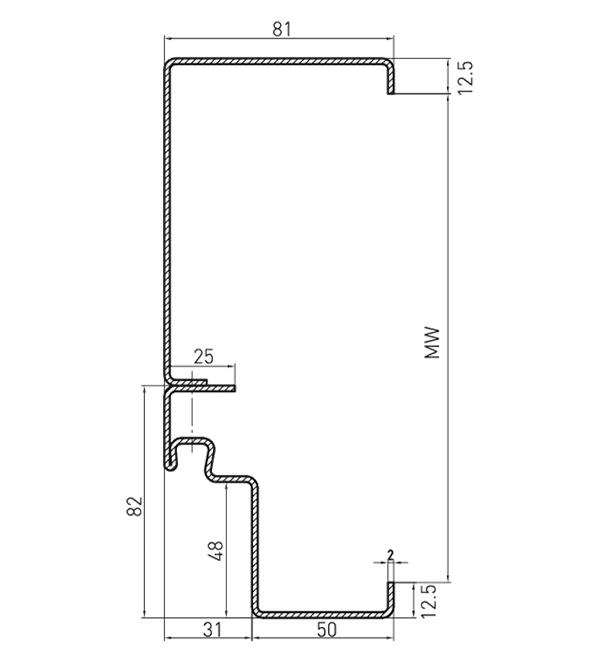

Marco circundante

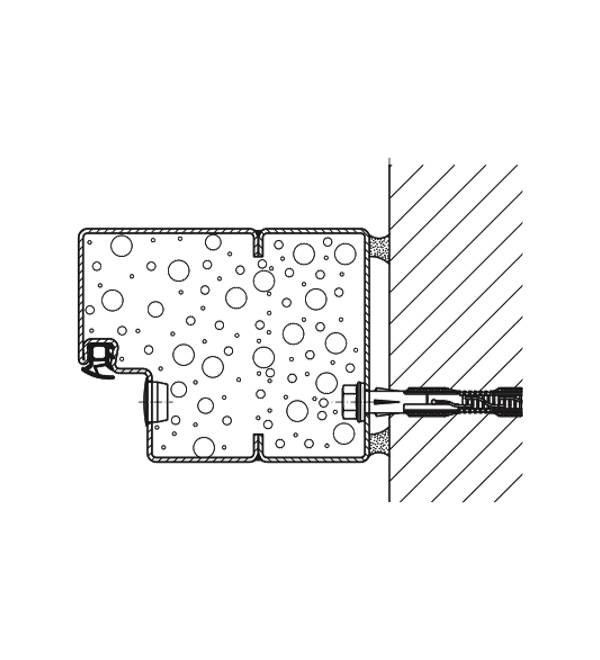

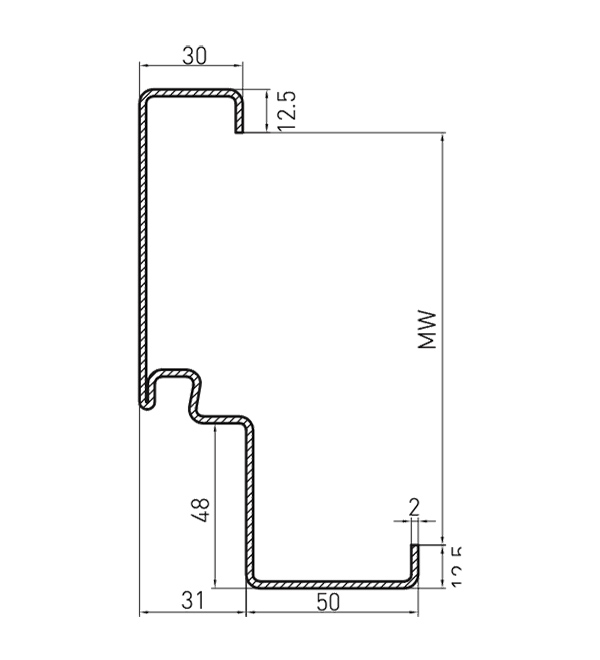

Blockzarge

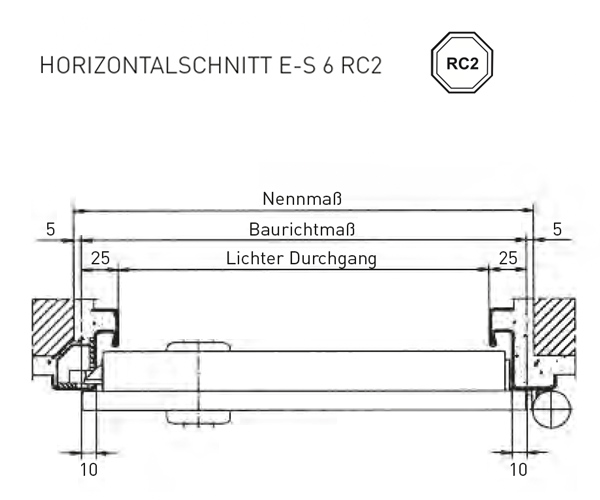

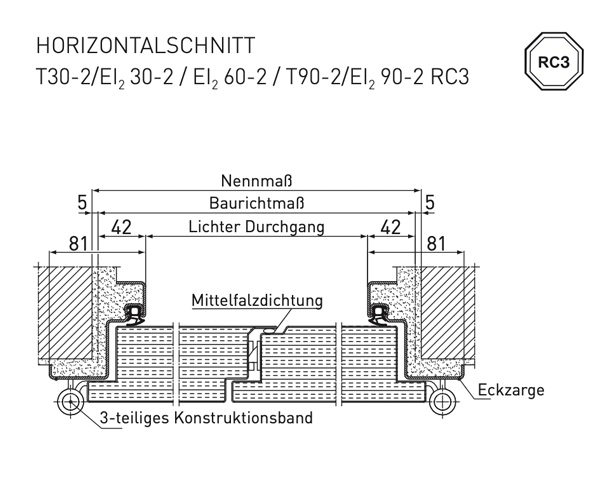

Todas las medidas en mm BRM= medida de referencia de construcción Marcos empotrados en versiones personalizadas para los tipos E-S 6 bajo pedido

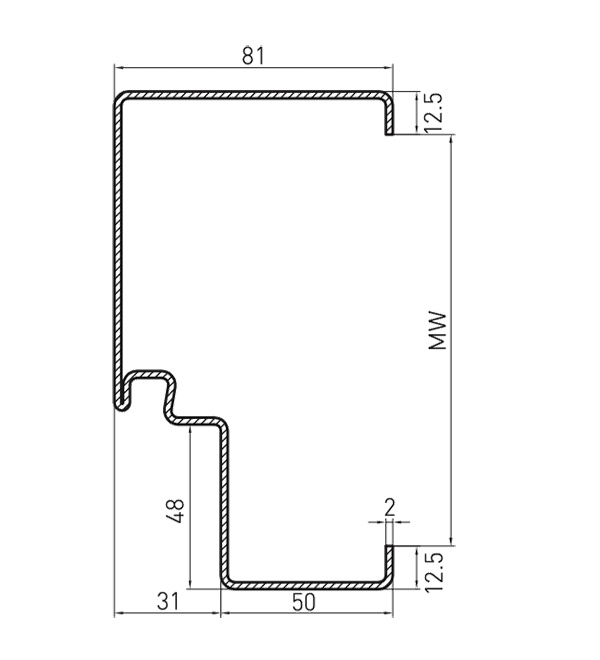

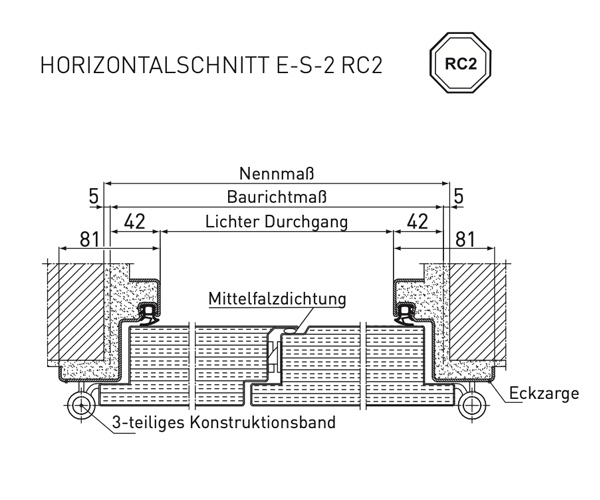

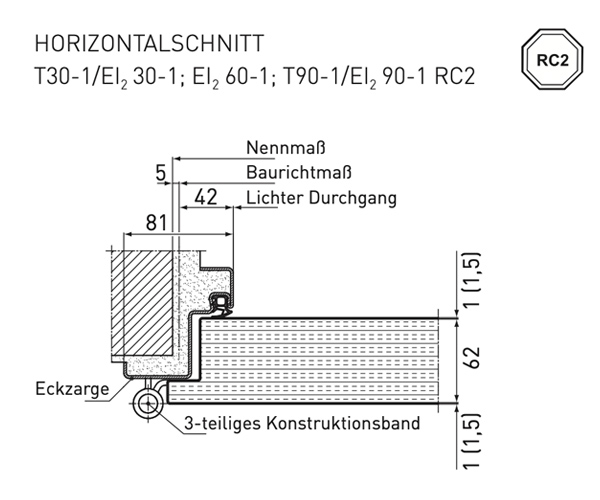

Eckzarge

Marco de esquina / mostrador

Marco circundante

Marco en bloque

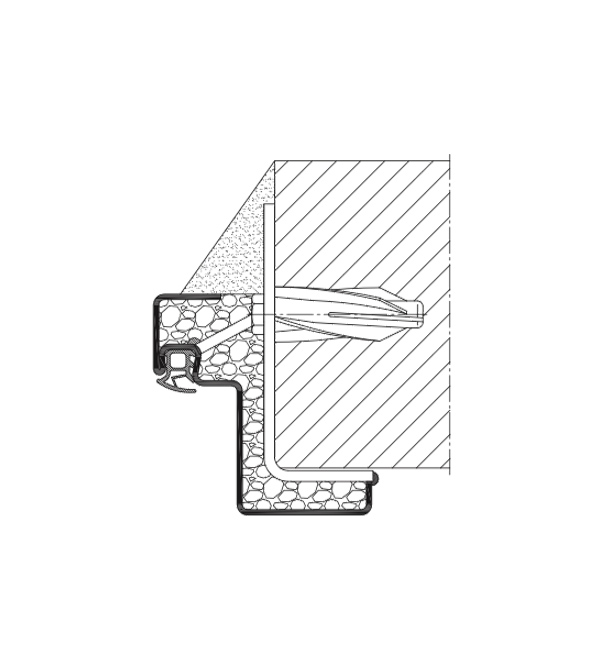

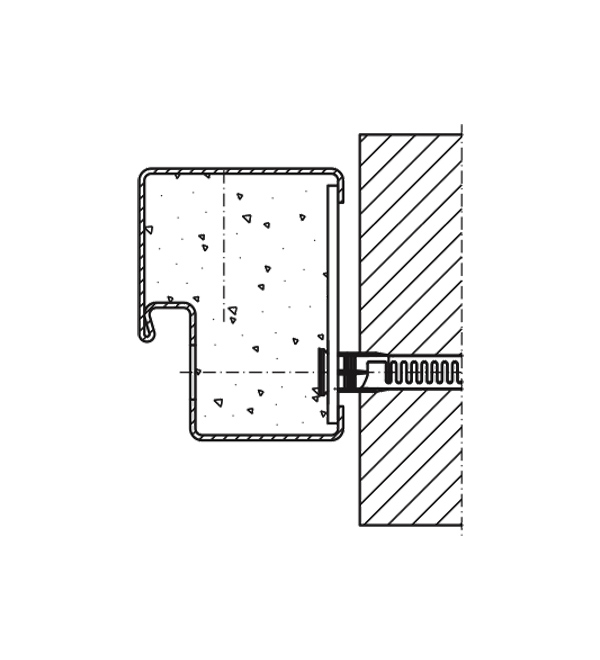

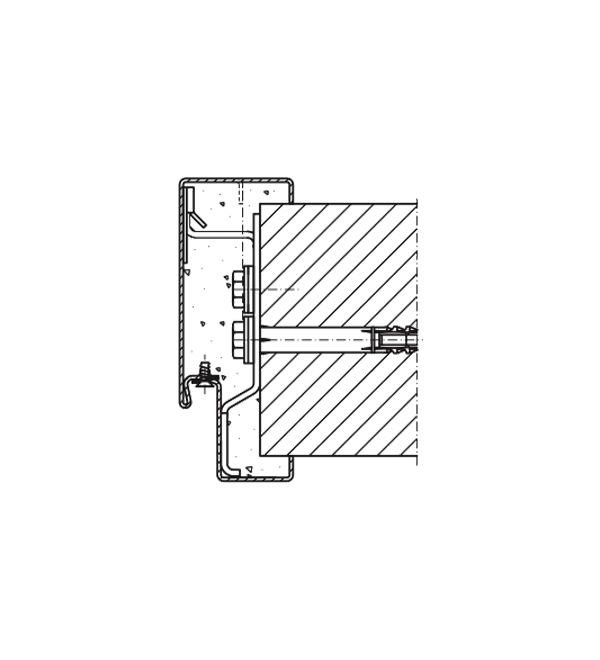

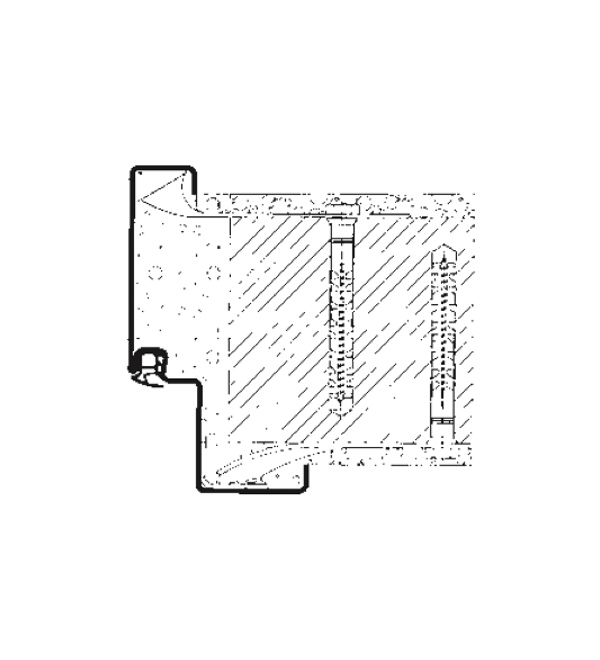

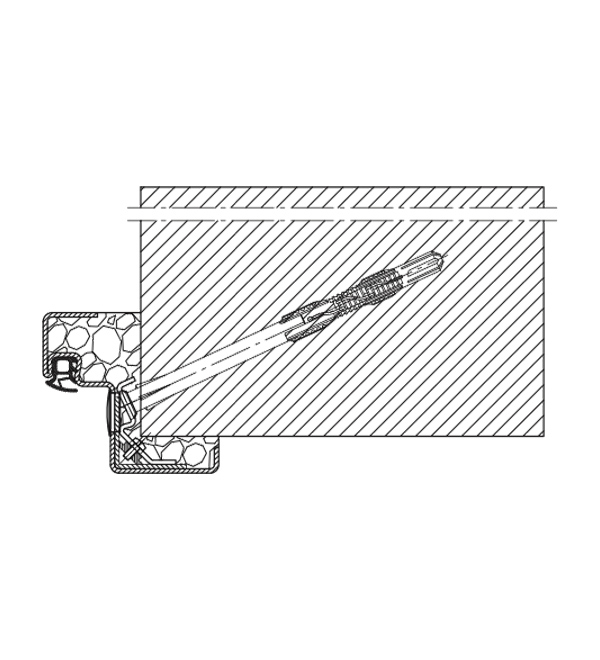

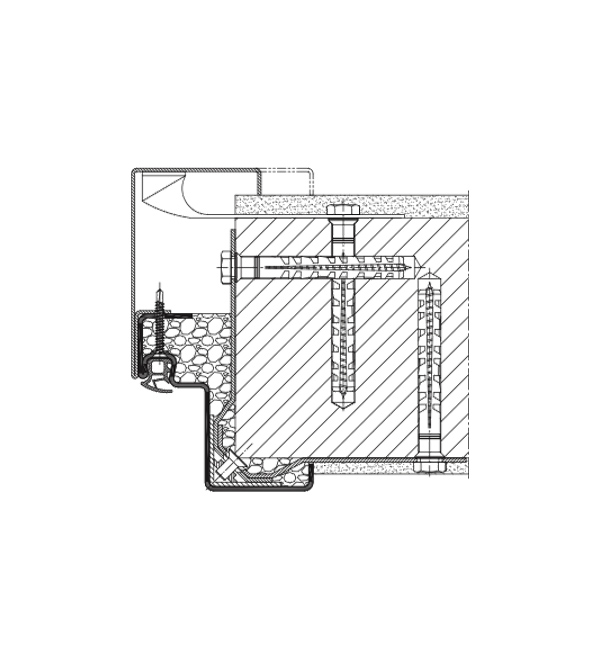

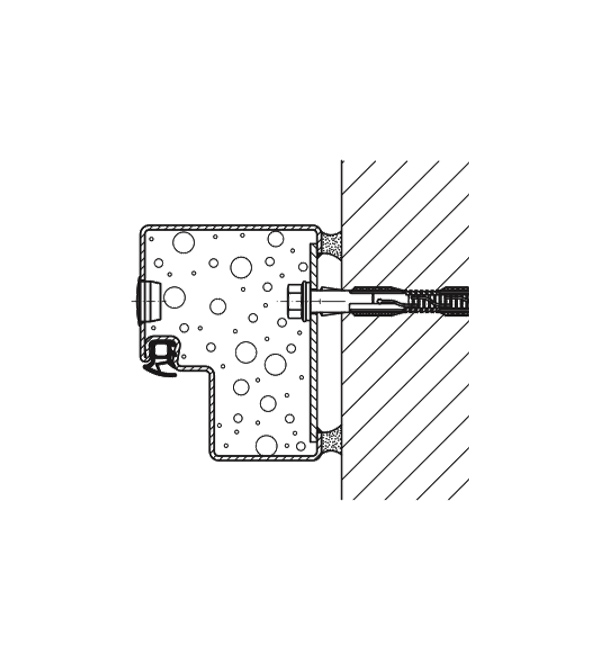

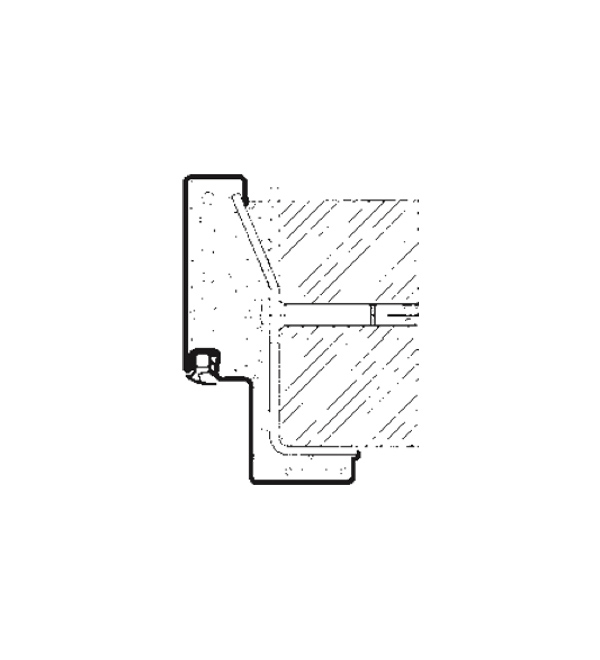

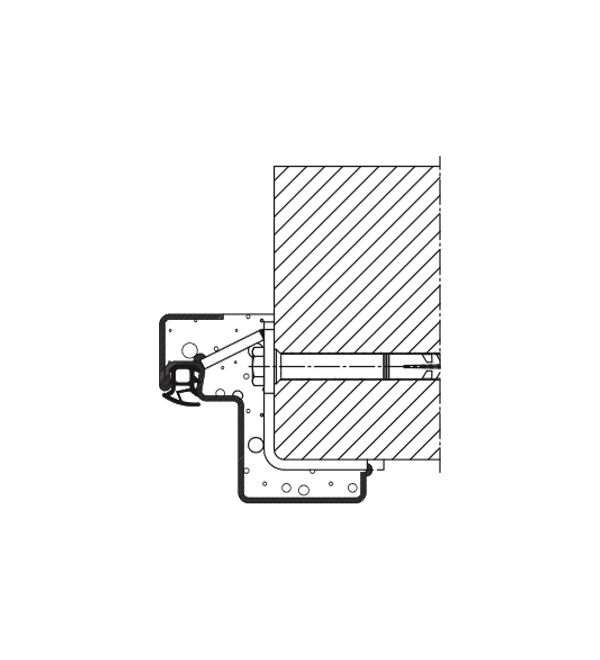

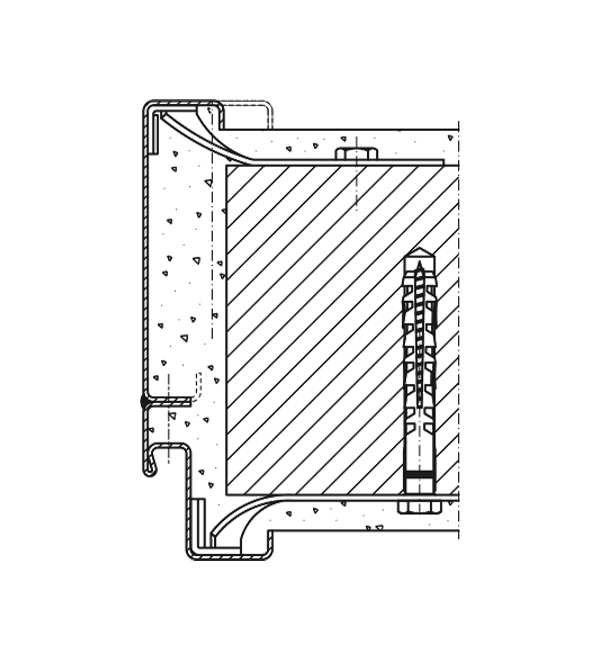

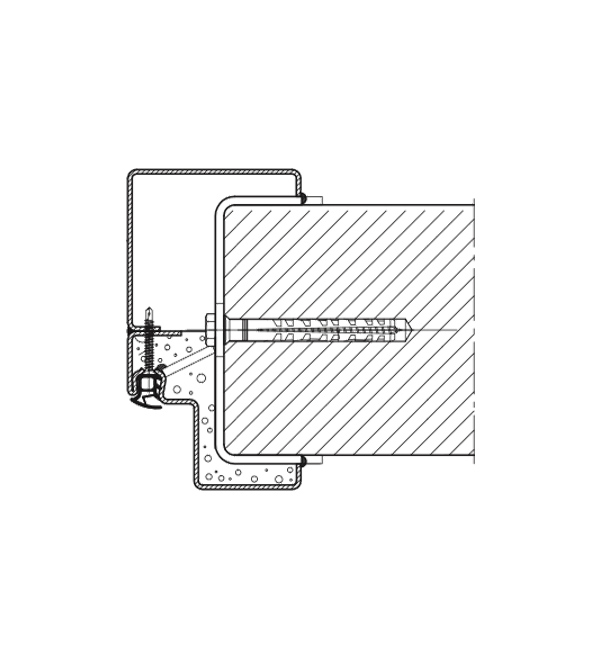

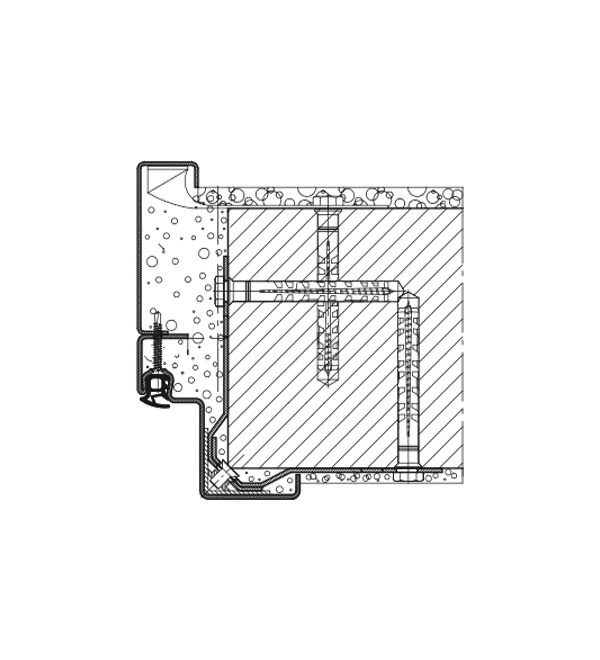

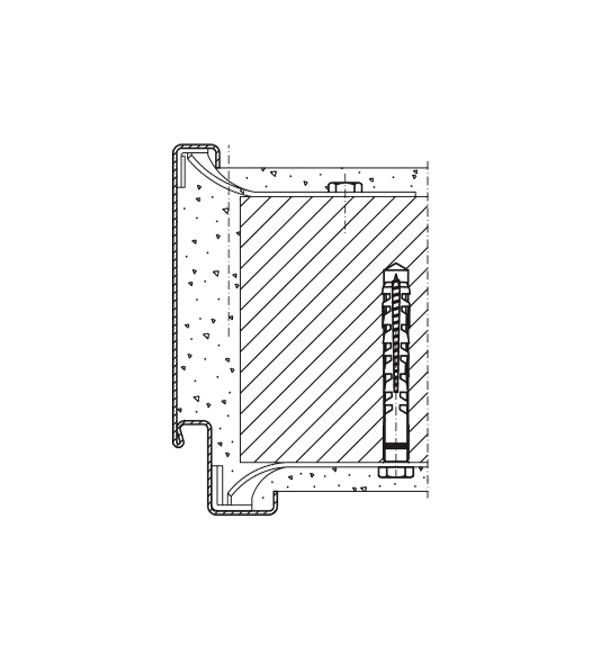

Conexiones a muros de hormigón celular (instalación soldada) Los espesores mínimos de muro correspondientes para la instalación homologada de puertas de seguridad en muros de hormigón celular se encuentran en las respectivas páginas técnicas del producto principal.

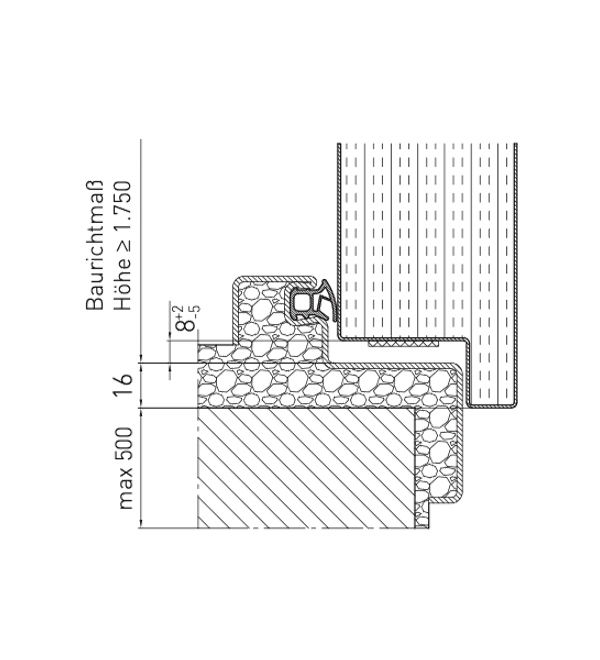

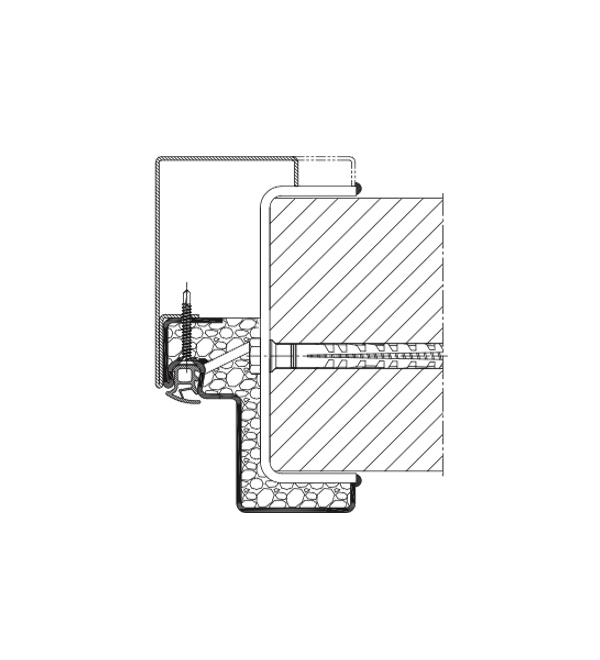

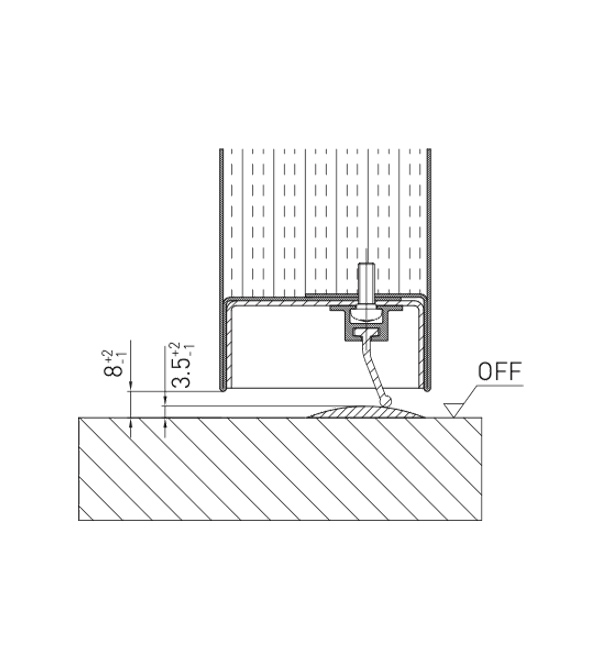

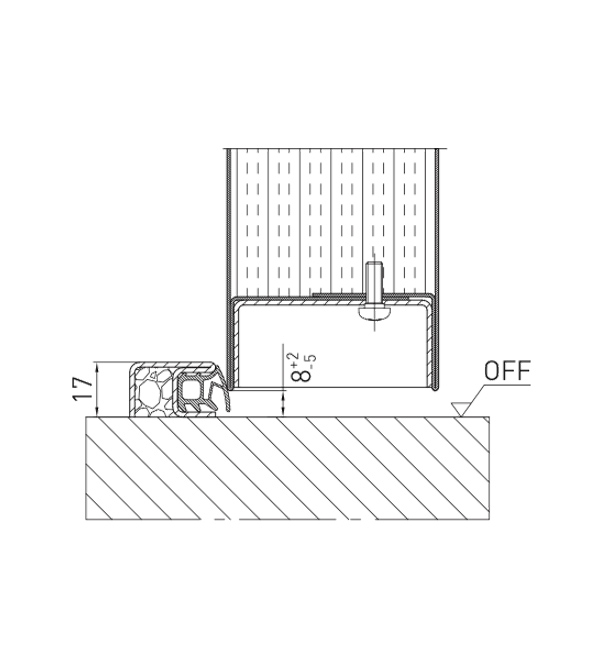

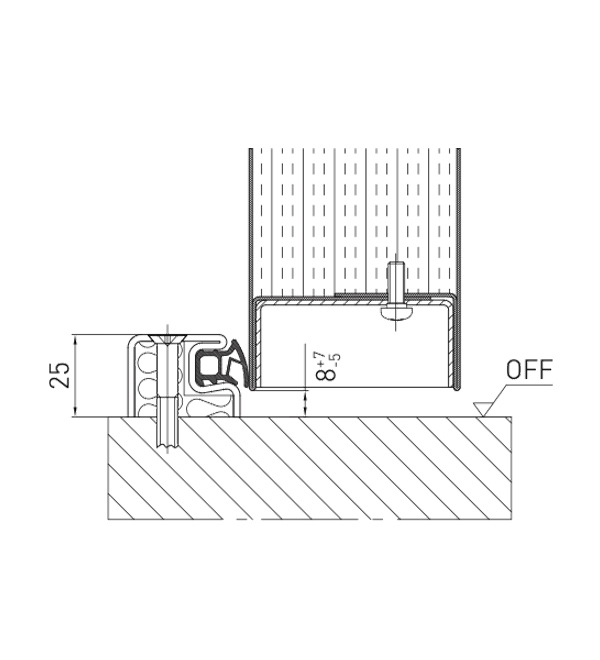

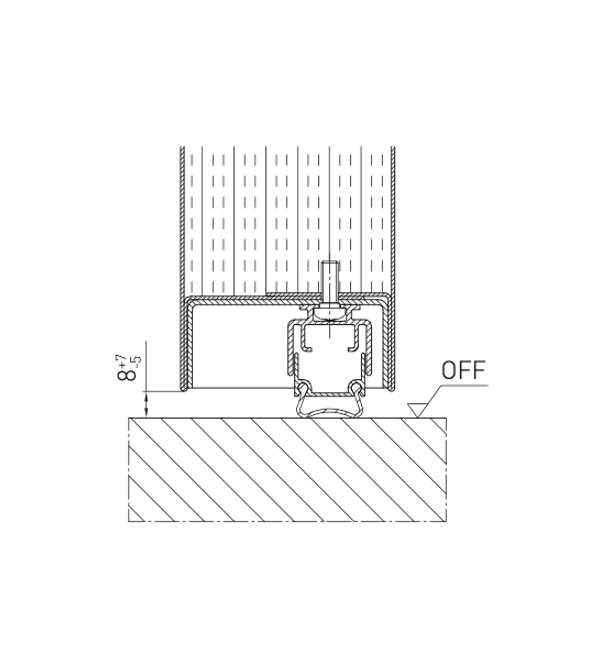

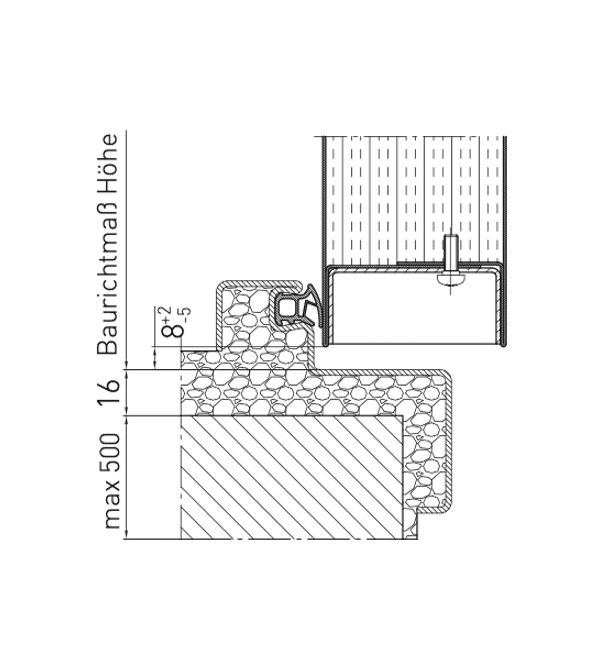

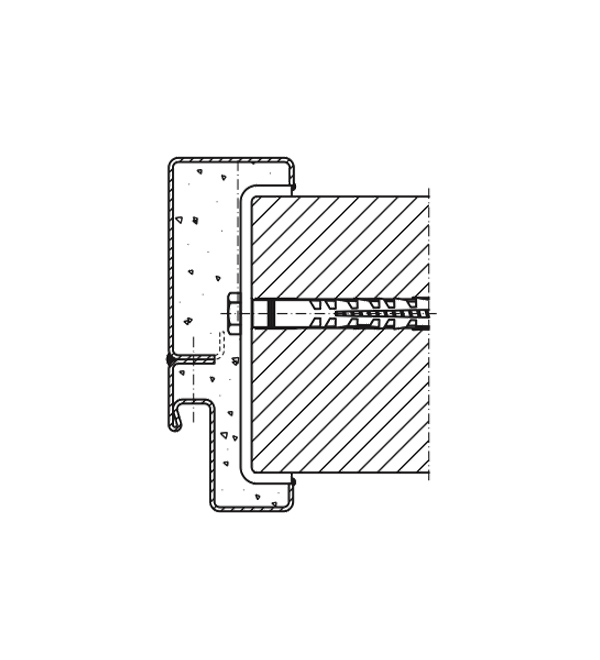

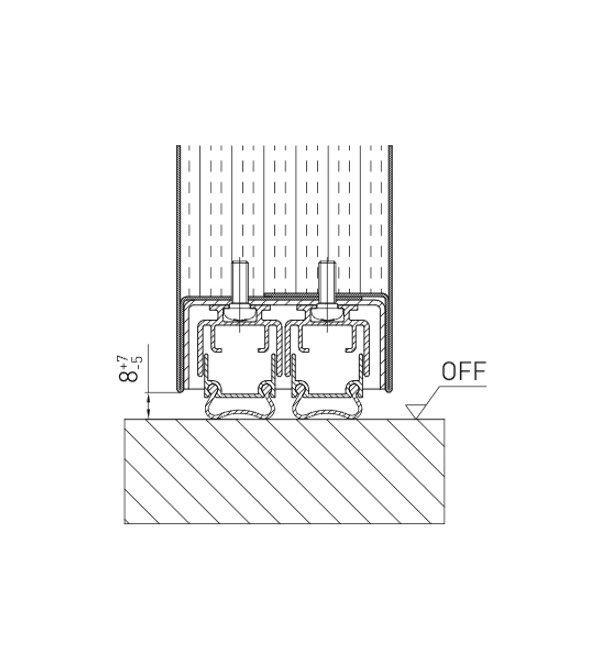

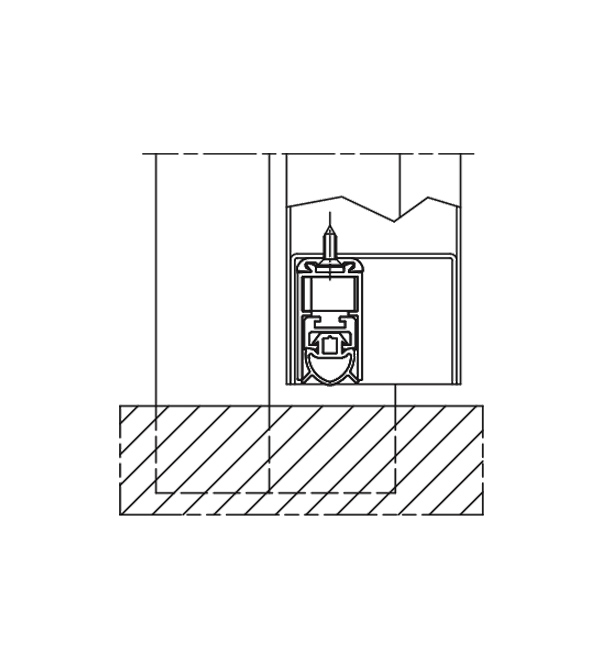

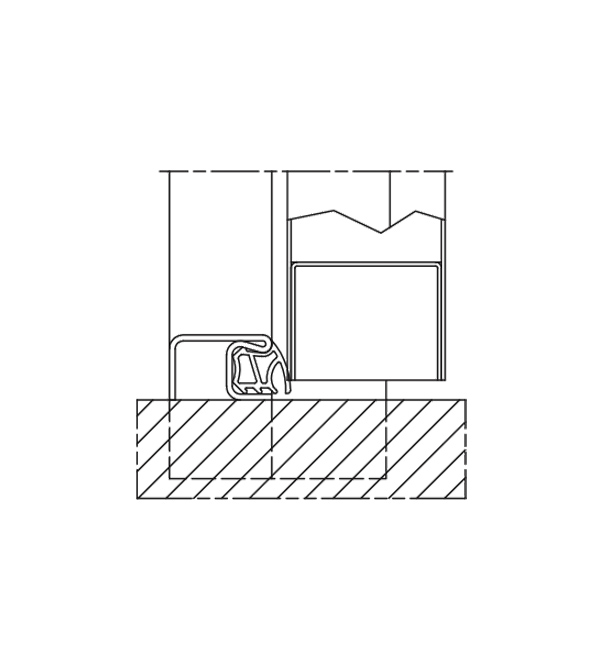

UMBRAL VARIANTES PREMIO

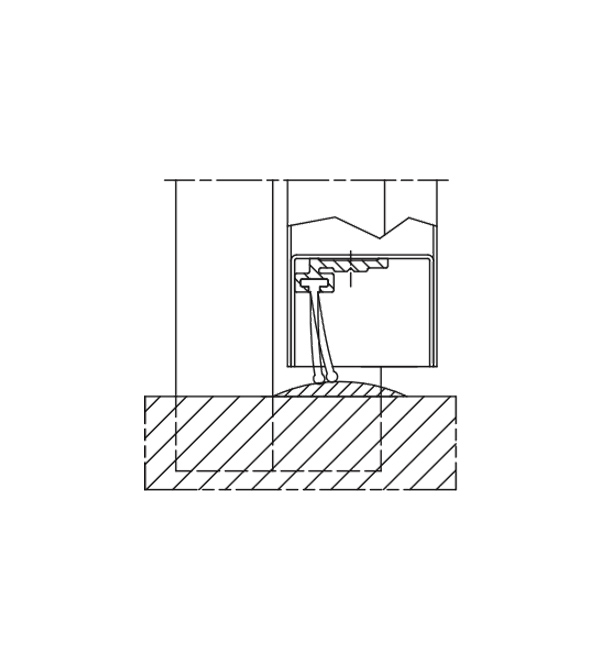

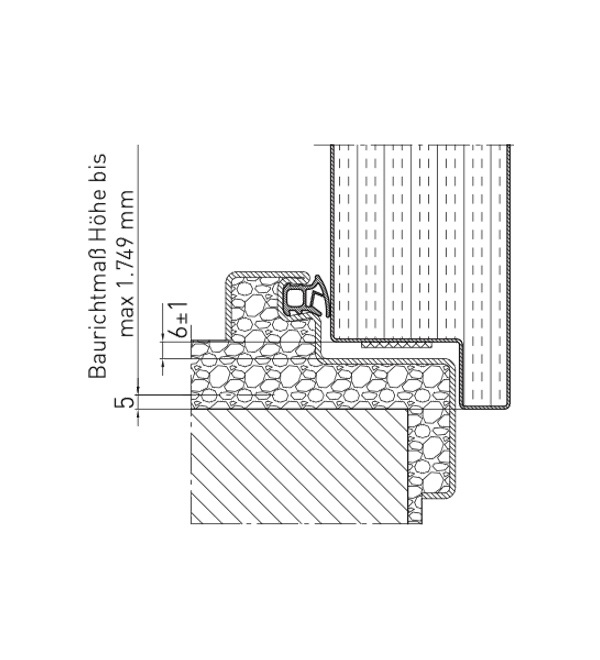

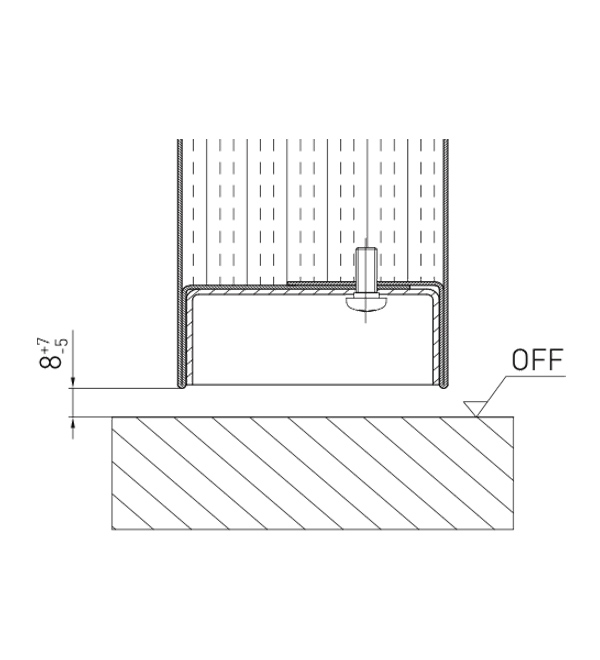

VARIANTES DE UMBRAL E-S 6
