Sistemas totalmente de vidrio NovoFire Glass
PROTECCIÓN CONTRA INCENDIOS QUE NO PUEDE RECONOCERSE.

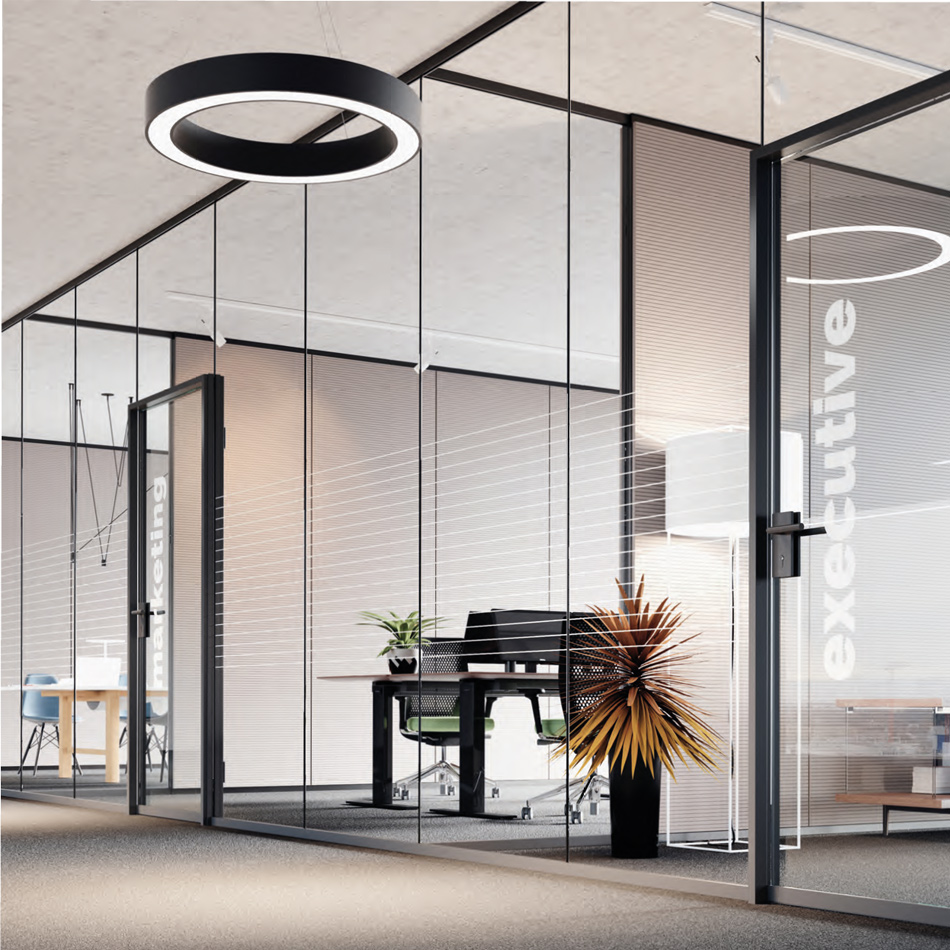

NOVOFIRE® GLASS 30 - Máxima transparencia El sistema integral de vidrio resistente al fuegoNovoFire® Glass garantiza la máxima transmisión de luz y transparencia de una habitación a otra. No se requieren perfiles verticales; los cristales individuales sólo se unen entre sí mediante mínimas juntas de silicona. El vidrio ignífugo utilizado cumple las propiedades de seguridad por ambas caras y garantiza la estabilidad frente a los rayos UV sin necesidad de paneles adicionales.
NovoFire® Glass se ha desarrollado como un sistema de tabiques orientado al diseño para un periodo de resistencia al fuego de 30 minutos.
En el interior pueden realizarse grandes dimensiones de vidrio con paneles de 1.800 x 3.500 mm. NovoFire® Glass también puede combinarse con el probado y estable sistema de puertas NovoFire® Alu, ofreciendo así una amplia gama de opciones de diseño y aplicación.

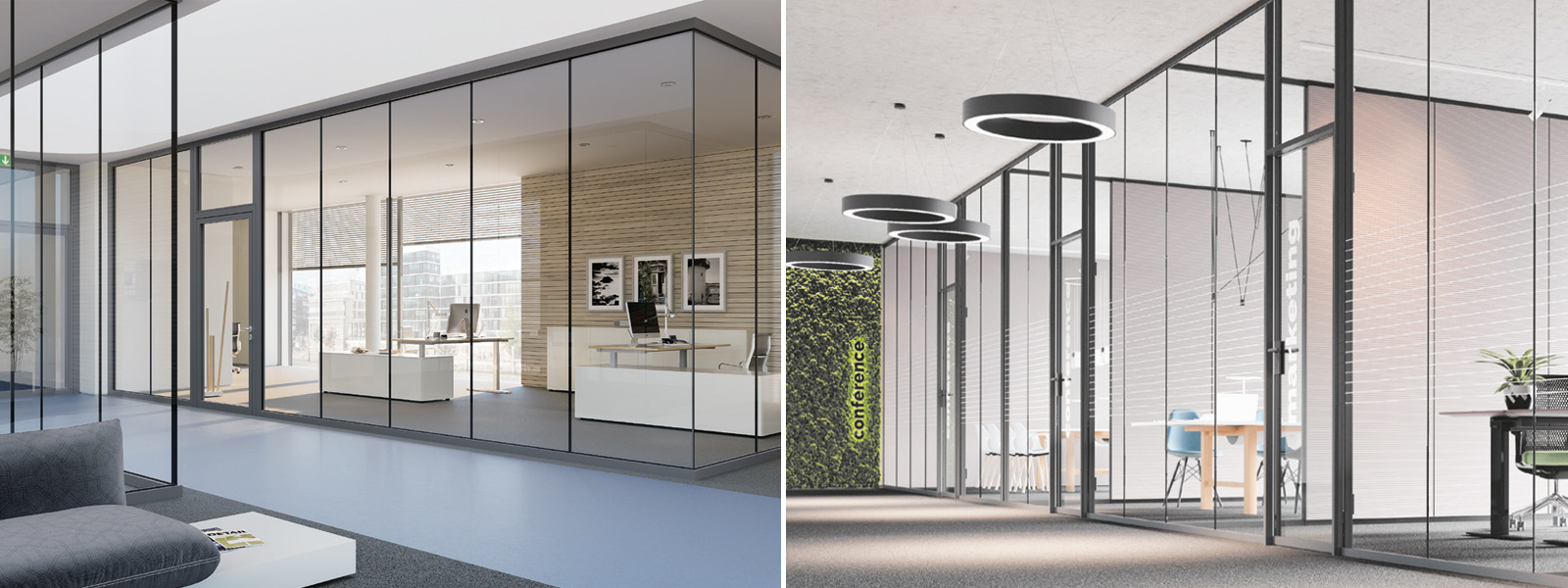

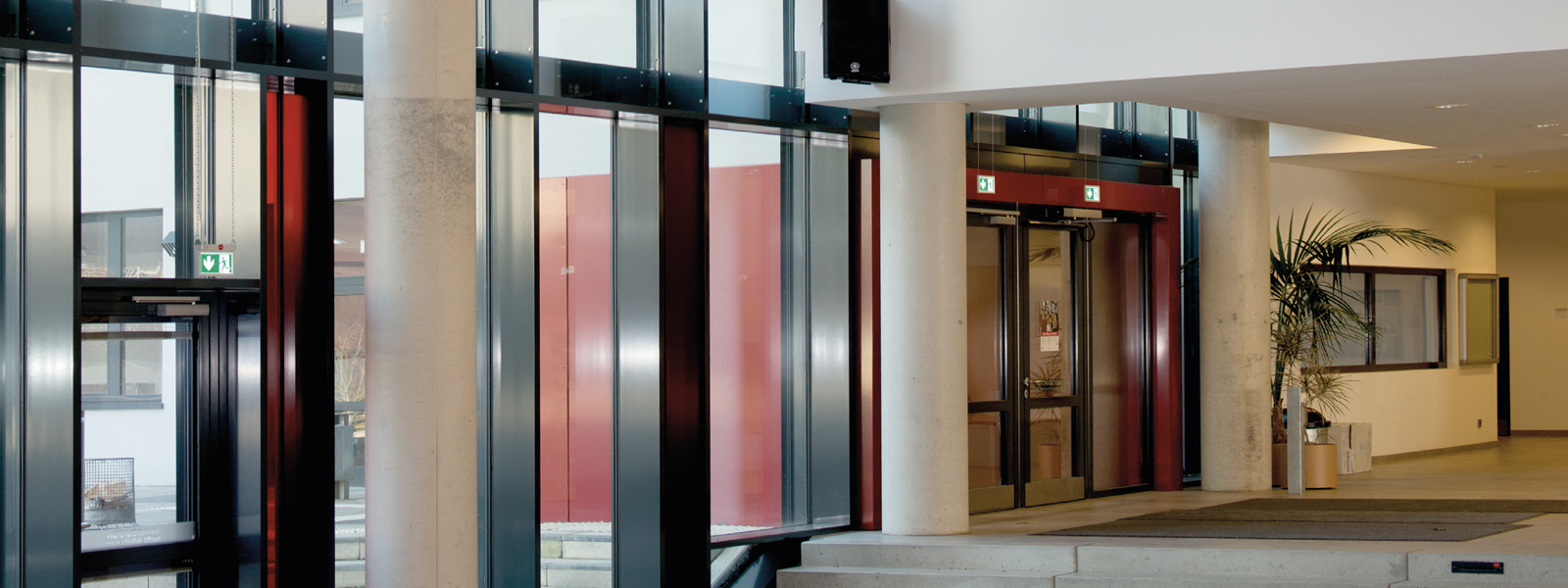

Protección contra incendios transparente Los sistemas de vidrio integral Novoferm son sinónimo de transmisión de luz y transparencia en cualquier estancia. No se requieren perfiles verticales y los cristales individuales sólo están unidos entre sí por juntas mínimas de silicona. El vidrio ignífugo utilizado cumple las propiedades de seguridad por ambas caras y garantiza la estabilidad frente a los rayos UV sin necesidad de paneles adicionales.
NovoFire Glass,de gran funcionalidad, se ha desarrollado como un sistema de tabiques orientado al diseño para un periodo de resistencia al fuego de 30 minutos. En el interior se pueden realizar grandes dimensiones de cristal con paneles de 1.800 x 3.500 mm. NovoFire Glass también puede combinarse con el probado sistema de puertas NovoFire Alu y ofrece una amplia gama de opciones de diseño y aplicación.

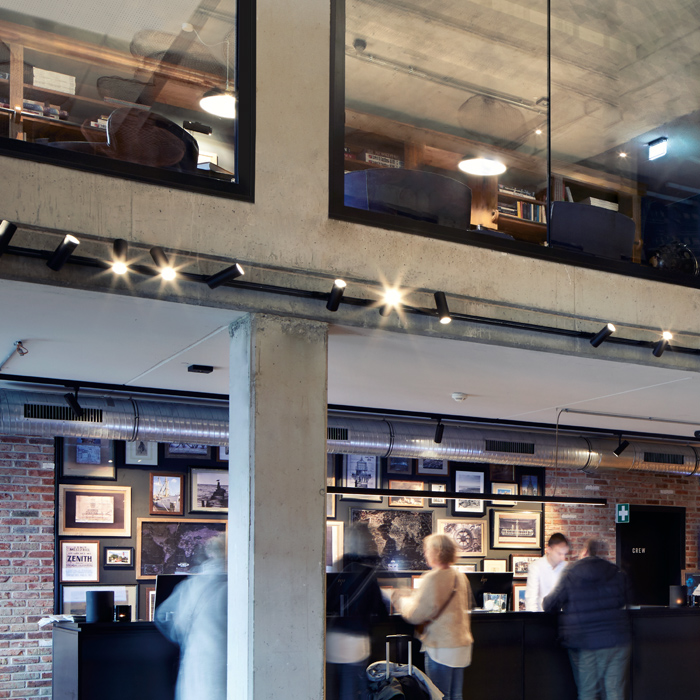

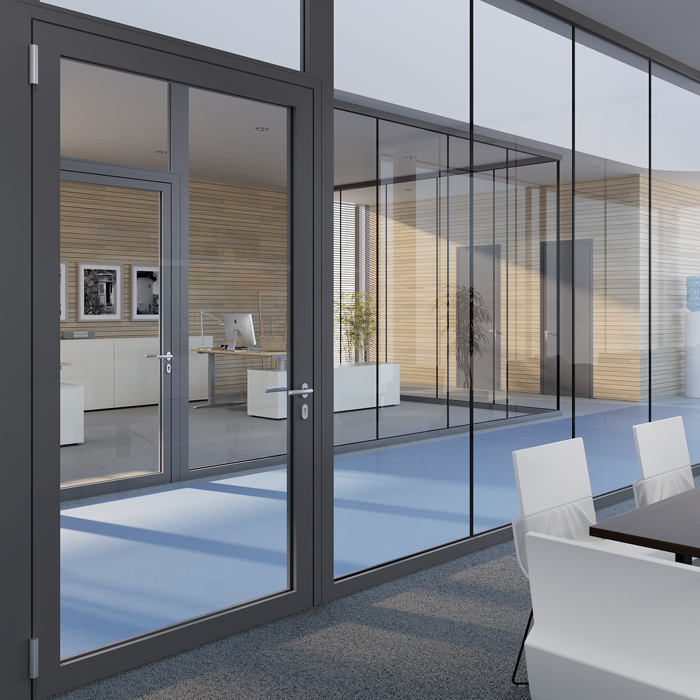

Uso flexible NovoFire Glass no sólo funciona como sistema de tabiques divisorios o en combinación con el sistema de puertas NovoFire Alu, sino también como elemento acristalado independiente para el diseño de interiores. Gracias a sus propiedades de protección contra incendios, las ventanas transparentes NovoFire Glass son adecuadas para diversas aplicaciones en viviendas, oficinas, industria, educación y sanidad, hasta un tamaño de 1.900 mm x 3.600 mm.
Aspectos destacados y características
Detalles Sistemas de vidrio incombustible NovoFire Glass
Detalles Sistemas de vidrio incombustible NovoFire Glass
DESCRIPCIÓN DEL SISTEMA
El material del marco consiste en un perfil hueco monocámara de aluminio, relleno con un núcleo de protección contra incendios Novoferm anclado centralmente. Los perfiles tienen un espesor de pared de 4 mm. El resultado es una construcción muy estable y compacta.
- Anchura de la cara del marco: 75 mm
- Profundidad del perfil: 74 mm
- Combinable con puertas NovoFire® T30
- Óptima transparencia gracias a las juntas verticales de silicona de 4 mm
VIDRIO RESISTENTE AL FUEGO
- El vidrio resistente al fuego utilizado tiene una clase de resistencia al fuego F30 (EI30)
- La propiedad como vidrio de seguridad según DIN 1249 /1259 debido a la combinación de vidrio de seguridad templado en ambas caras
- El vidrio es estable a los rayos UV en ambas caras
- Posibilidad de diseños de superficie casi ilimitados, p. ej. serigrafía, satinado, chorro de arena

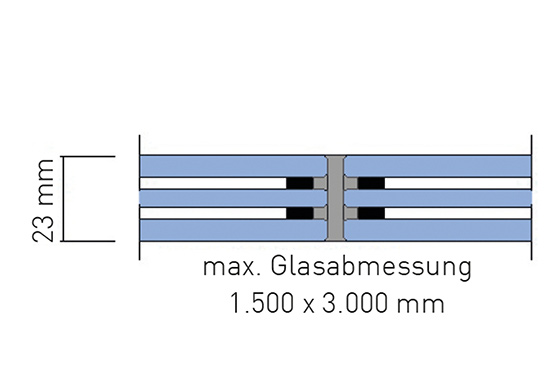

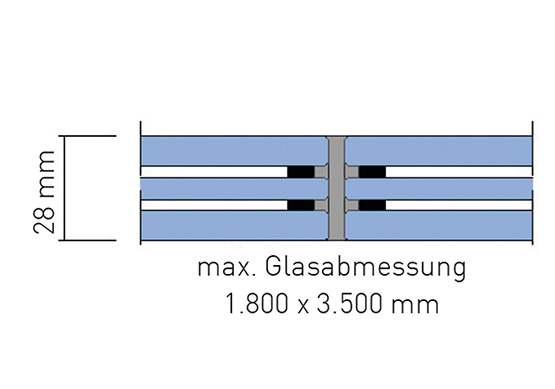

- Dimensiones del vidrio 1.500 x 3.000 mm en formato vertical u horizontal, grosor del vidrio ≥ 23 mm
- Dimensiones del vidrio 1.500 x 3.500 mm en formato vertical u horizontal, grosor del vidrio ≥ 28 mm a 60 mm

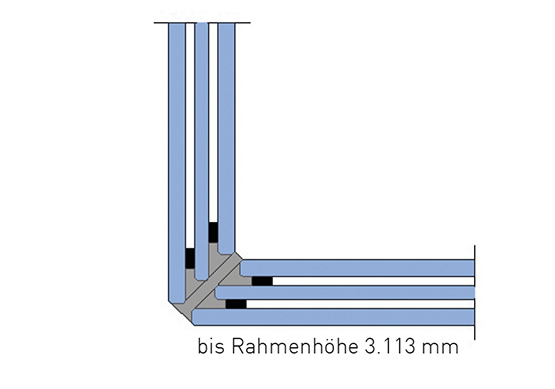

CONEXIÓN ECK
NovoFire® Glass puede diseñarse con esquinas de 90° en relación con la planta y hasta una altura de acristalamiento de 3.000 mm.
NovoFire® Glass no requiere esquineros en la zona de las esquinas; la junta de cristal se diseña con paneles de cristal ingleteados.
El resultado es un patrón de juntas visualmente atractivo.
SUPERFICIE PERFIL MARCO
Estándar: Recubrimiento en polvo, capa final, brillo seda (RAL Classic a elegir)
Opcional: Anodizado, aspecto de acero inoxidable, recubrimiento de polvo en decoración de madera, colores NCS
Sus ventajas de un vistazo
- Los grandes formatos de cristal abren una amplia gama de opciones de aplicación y diseño
- Homologado con la combinación del sistema de puertas NovoFire
- Sin necesidad de perfil angular para junta de cristal de 90
- Vidrio de seguridad gracias a las combinaciones de vidrio de seguridad templado en ambas caras según DIN 1249 y DIN 1259
- Estable a los rayos UV por ambos lados
- Bajo riesgo de rotura debido a la combinación ESG durante la instalación, VSG opcional posible
- Fácil alineación de la junta de silicona de sólo 4 mm gracias a las cintas de espuma autoadhesivas en los bordes del cristal
- Insensible a la humedad gracias al sellado estable de los bordes con sellante elástico de polisulfito
Inspirationen

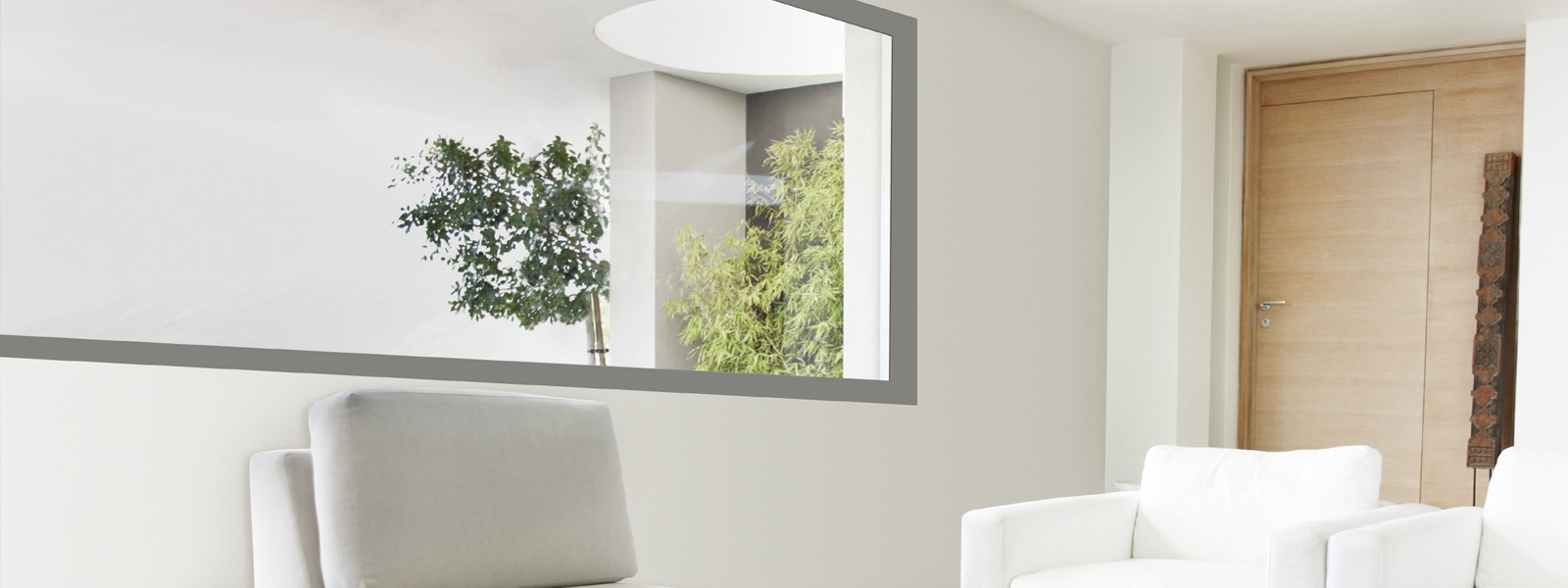

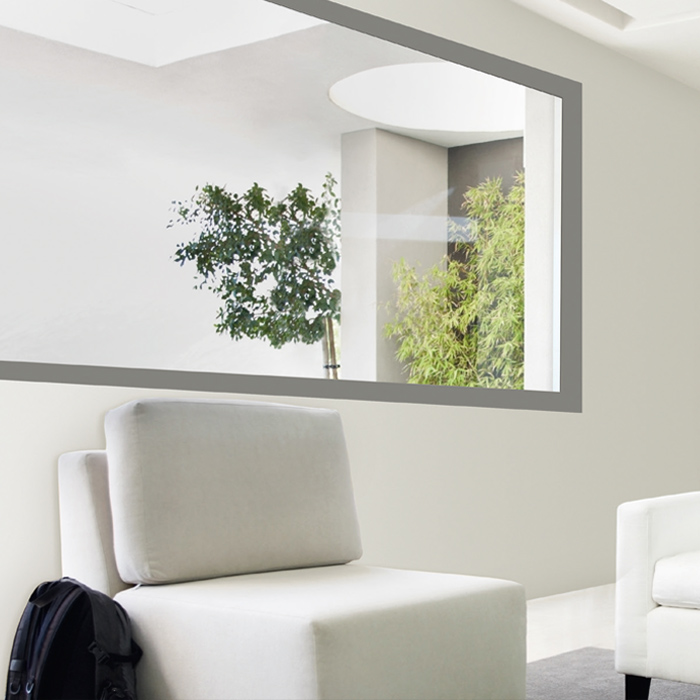

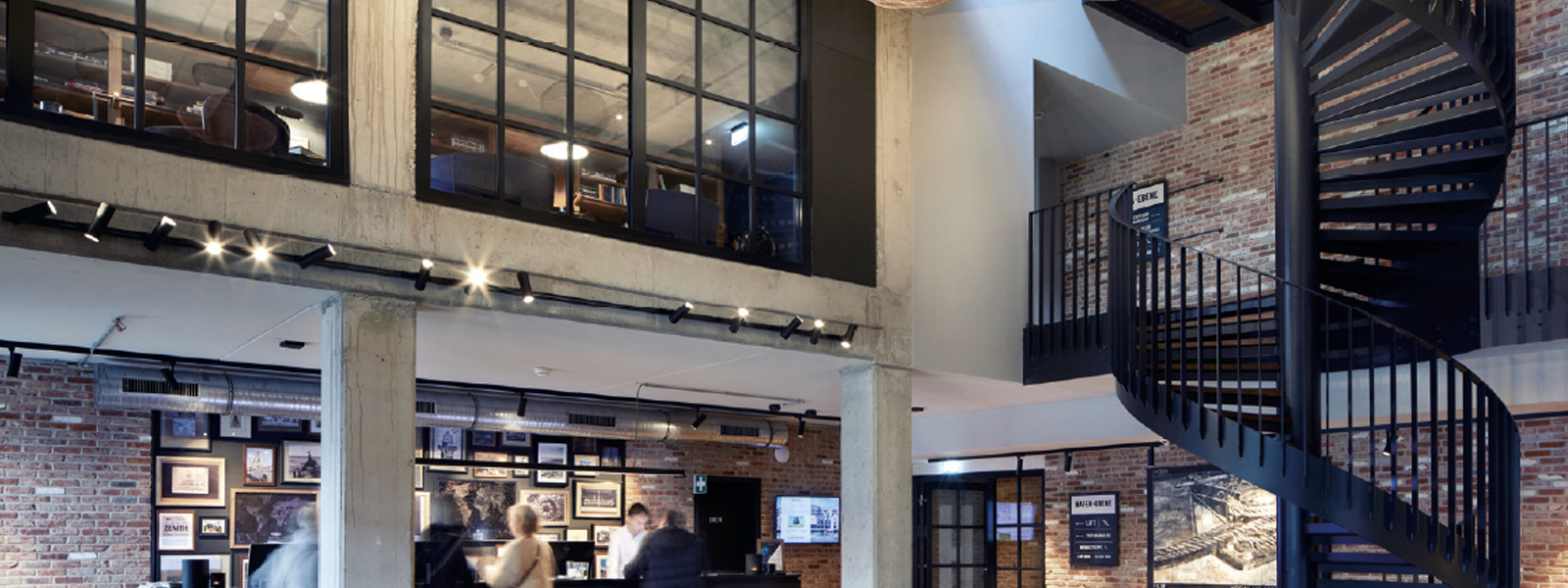

Ventanas transparentes como elementos individuales para diversos ámbitos de aplicación, como viviendas, oficinas, industria, educación o sanidad, con dimensiones seleccionables de forma flexible de hasta 1.900 mm x 3.600 mm.
Tecnología y detalles
Datos técnicos Novofire Glass 30
| Clase de resistencia | Cierres exteriores con aislamiento térmico | |||||
| Designación de tipo | NovoFire® Vidrio | NovoFire® Vidrio | ||||
| Disposición de los elementos | ||||||
| Pendientes | - | - | ||||
| Arcos de medio punto | - | - | ||||
| Huecos | - | - | ||||
| Ángulo | 90° | - | ||||
| Ensanchamientos | - | - | ||||
| Dimensiones | ||||||
| Dimensiones de la carcasa | Anchura | Ilimitada | Ilimitado | |||
Altura máx. | 3.350 incluida la ampliación | 3.350 incluida la ampliación | ||||
| Dimensión del marco exterior | Anchura | Ilimitada | Ilimitada | |||
Altura mín. - máx. | 3.113 | 3.613 | ||||

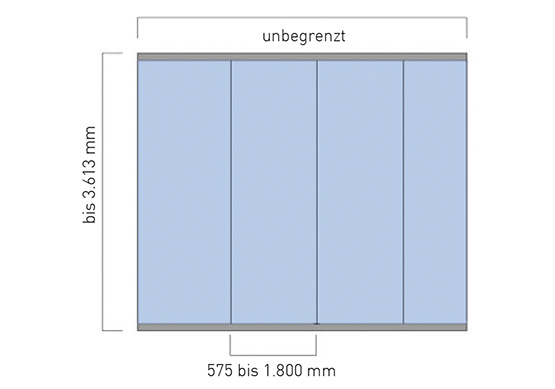

| Tamaño del disco | Anchura mín. - máx. | 575 - 1.500 | 575 - 1.800 | |||
Altura máx. | 3.000 | 3.500 | ||||
| Marco | ||||||
| Profundidad de montaje | 75 | 75 | ||||
| Anchura del perfil del marco | 75 | 75 | ||||
| Anchura de la junta | 4 ± 1 | 4 ± 1 | ||||
| Pasillo de unión/perfil del travesaño | No es necesario | No es necesario | ||||
| Paredes | ||||||
| Mampostería | - | - | ||||
| hormigón | - | - | ||||
| Bloque de hormigón celular o bloques planos | - | - | ||||
| Losas de hormigón celular | - | - | ||||
| paredes de entramado | - | - | ||||
| Componente de acero revestido | - | - | ||||
| Componente de madera revestida | - | - | ||||
| Combinación puerta/acristalamiento | - | - | ||||
| Rellenos | ||||||
| Grosor del acristalamiento | 23 - 28 | 23 - 60 | ||||
| vidrio | - | - | ||||
| Inserto de vidrio | Acristalamiento húmedo | - | - | |||
Acristalamiento seco | - | - | ||||

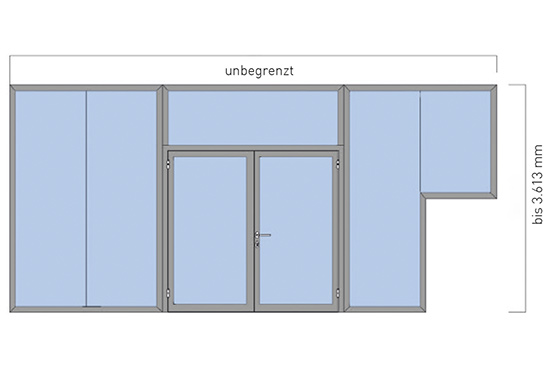

| Combinación con puertas | ||||||
NovoFire T30-1 y T30-1 RS Homologación: Z-6.20-1845 Siempre con cierre superior | - | - | ||||
NovoFire T30-2 y T30-2 Homologación RS: Z-6.20-1845 Hoja activa y pasiva con bloqueo superior | - | - | ||||
| Números de certificado de ensayo/aprobación | Z-19.14-2392 | Z-19.14-2392 | ||||
| Probado según | DIN 4102 | DIN 4102 | ||||
Datos técnicos EI30-1-DOOR Y EI30-2-DOOR
| NovoFire® Thermo de 1 y 2 hojas | |||
| Clase de resistencia | EI130C5 | EI130C5 | |
| Designación de tipo | NovoFire® Thermo 1 hoja | NovoFire® Thermo 2 hojas | |
| Modelos | |||
| Puertas y elementos fijos con acristalamiento | - | - | |
| División de elementos | |||
| Pendientes | - | - | |
| Arcos de medio punto | - | - | |
| nichos | - | - | |
| ángulo | - | - | |
| Ensanchamientos | - | - | |
| Dimensiones | |||
| Anchura mín. - máx. | 720 - 1440 | 1420 - 2840 |
| Altura mín. - máx. | 1960 - 2620 | 1960 - 2620 | |
Dimensiones exteriores del bastidor (son posibles dimensiones mayores utilizando variantes del bastidor) | Anchura mín. - máx. | 700 - 1400 | 1400 - 2800 |
| Altura mín. - máx. | 1950 - 2600 | 1950 - 2600 | |
| Paso libre con apertura de 180 | Anchura mín. - máx. | 550 - 1250 | 1270 - 2650 |
| Altura mín. - máx. | 1875 - 2525 | 1875 - 2525 | |
| Hoja de la puerta | |||
| Profundidad de montaje 90 150 98 20 - 140 | 90 | 90 | |
| Vista | 150 | 150 | |
| Altura zócalo | Anchura mín. - máx. | 98 | 98 |
| Peldaño encolado | Anchura mín. - máx. | 20 - 140 | 20 - 140 |
| Paredes | |||
| Mampostería | > 180 | > 180 | |
| Hormigón | ≥ 180 | ≥ 180 | |
| Bloques o bloques de hormigón celular | ≥ 180 | ≥ 180 | |
| Ladrillos de porotón | ≥ 250 | ≥ 250 | |
| Características técnicas (clase 3) | Hacia el interior apertura | Hacia el interior apertura | |
| Permeabilidad al aire según DIN EN 12207 | Clase 3 | Clase 3 | |
| Estanqueidad a la lluvia según DIN EN 12208 | Clase 3A | Clase 4A | |
| Resistencia a la carga de viento según DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Fuerzas de funcionamiento según DIN EN 12217 | Clase 2 | Clase 2 | |
| Características técnicas (Clase 2) | Hacia el interior apertura | Hacia el interior apertura | |
| Permeabilidad al aire según DIN EN 12207 | Clase 2A | Clase 3 | |
| Estanqueidad a la lluvia según DIN EN 12208 | Clase 4A | Clase 4A | |
| Resistencia a la carga de viento según DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Fuerzas de funcionamiento según DIN EN 12217 | Clase 2 | Clase 2 | |
| Rellenos | |||
| Polfl am 30/ SZR16 + arg/ 6 mm ESG (Ug = 1,1 W/ m²K) | 1138 x 2382 | 1202 x 2382 | |
| Certificado de ensayo/número de homologación | Probado según EN 1634 Marcado CE según EN 16034 | Probado según EN 1634 Marcado CE según EN 16034 | |
Todas las dimensiones en mm - posible - no posible | |||
