PUERTAS INDUSTRIALES CORREDERAS CORTAFUEGO NOVOSLIDE

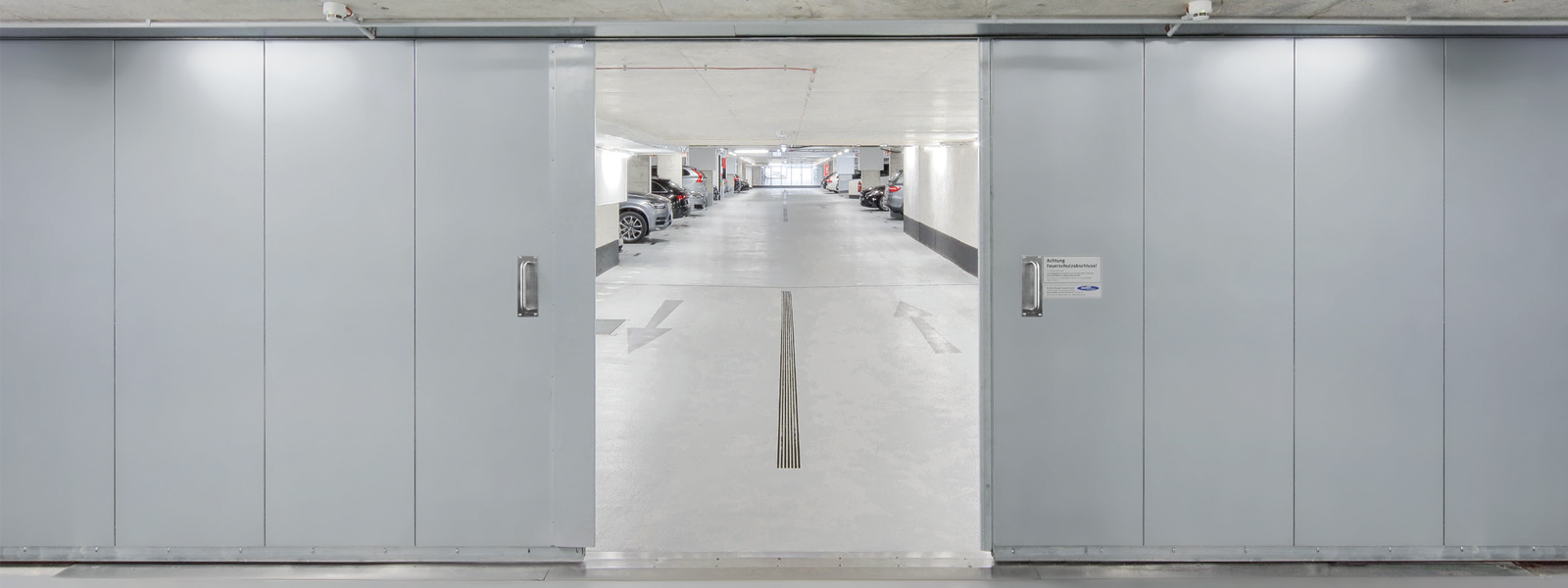

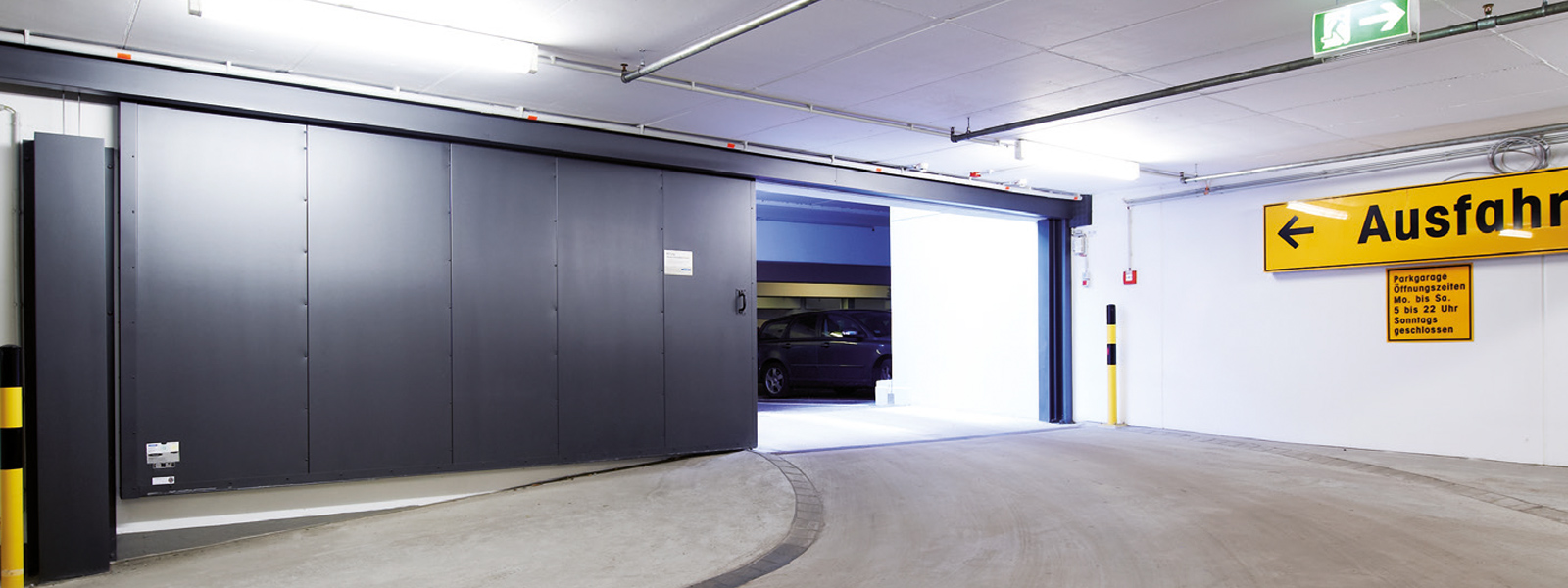

Muchos edificios muy grandes, como los aparcamientos de varias plantas, los aparcamientos subterráneos y los centros comerciales necesitan puertas especiales. Hay muchas razones para ello, especialmente los requisitos de seguridad juegan un papel importante. Este tipo de barrera de protección contra el fuego está cubierto por las normas de producto europeas EN 16034 ("Barreras de protección contra el fuego") y EN 13241 ("Puertas"). La nueva puerta corrediza de protección contra incendios Novoferm Industria NovoSlide ha sido desarrollada en particular para cumplir con estas exigentes normas de productos europeos.

Esto significa que nuestra puerta puede ser utilizada de forma fiable en toda Europa como un elemento de construcción con la marca CE. Para cumplir con los diferentes requisitos de la ley de construcción en Europa, la puerta cumple con todas las clases de resistencia actuales.

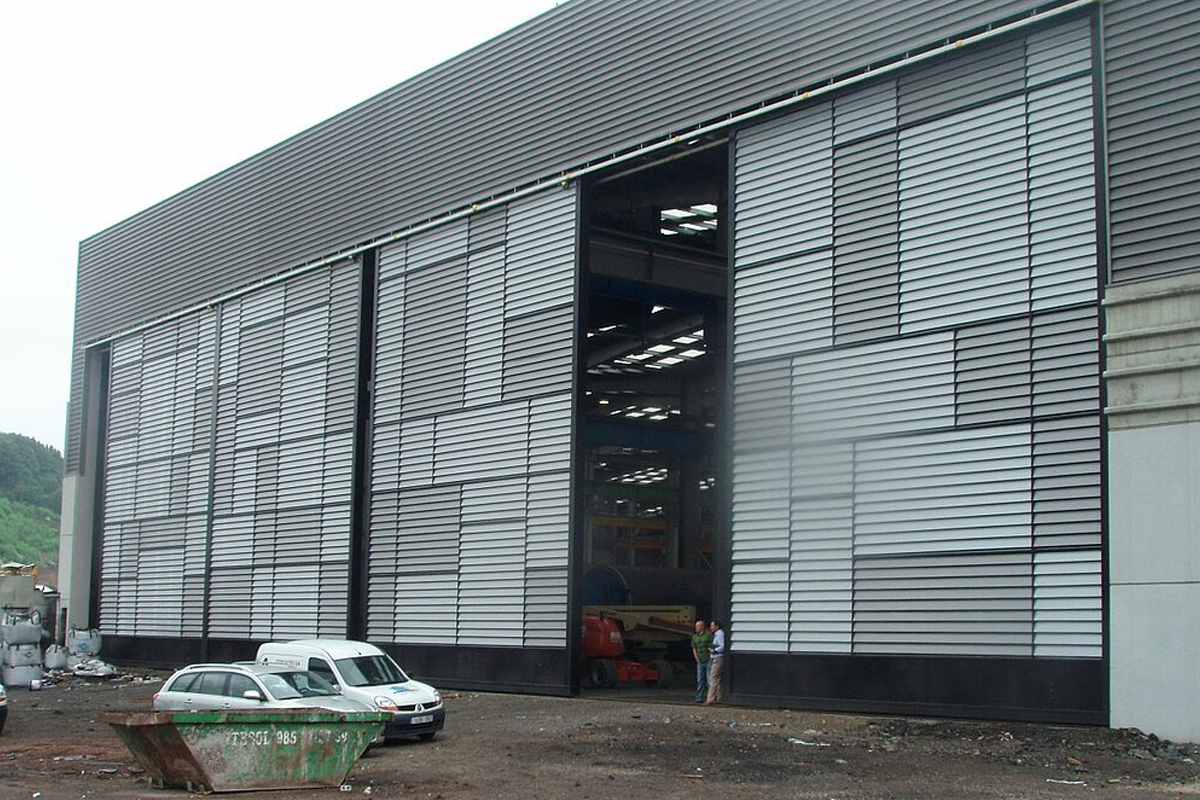

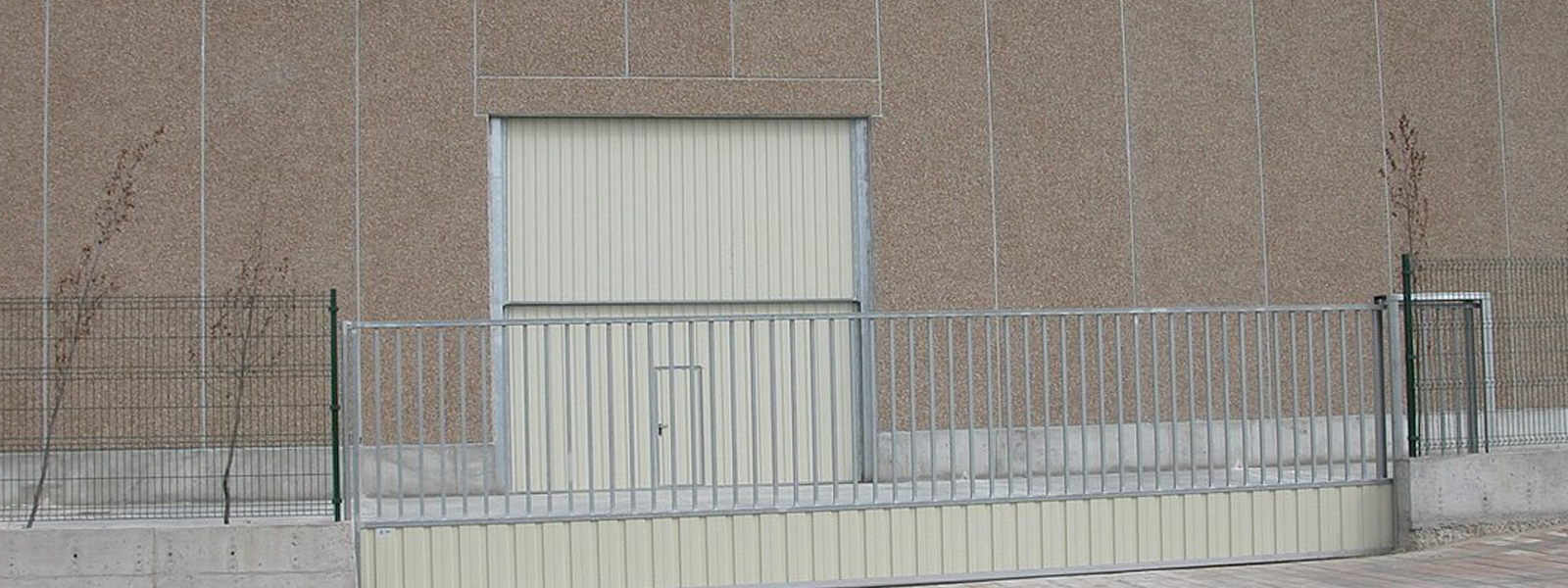

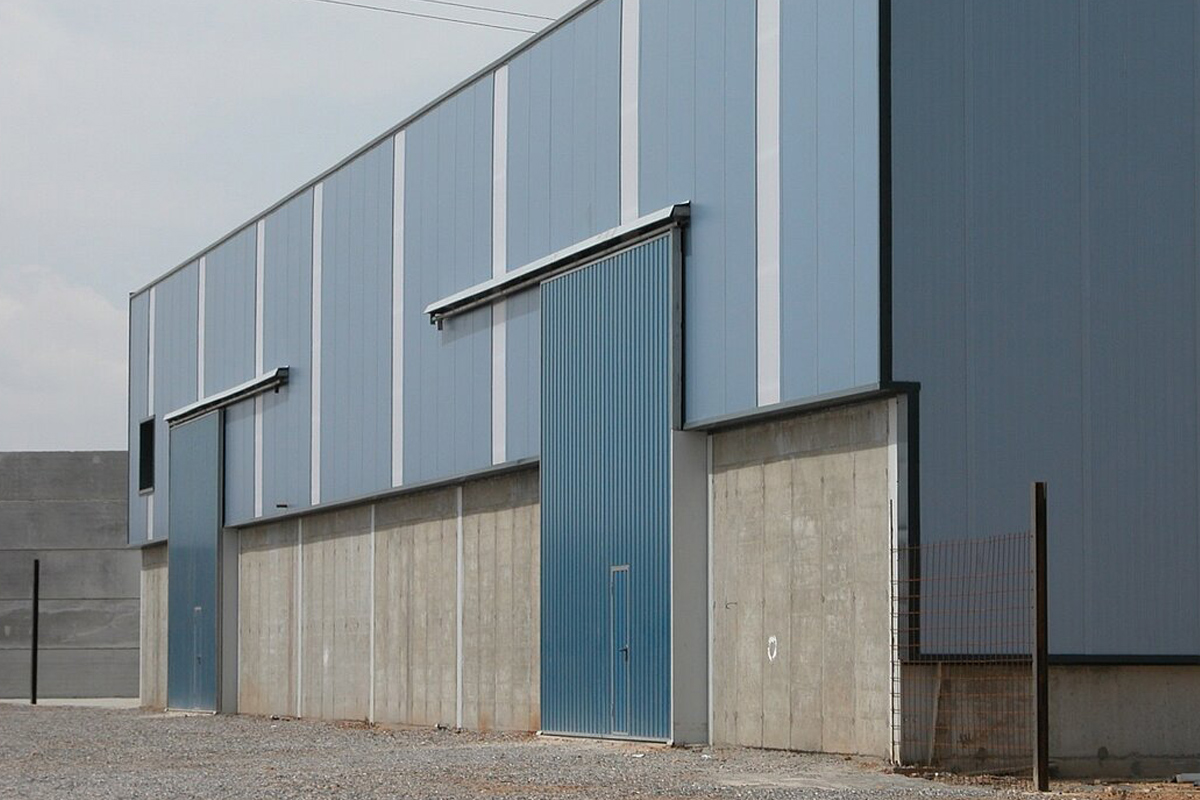

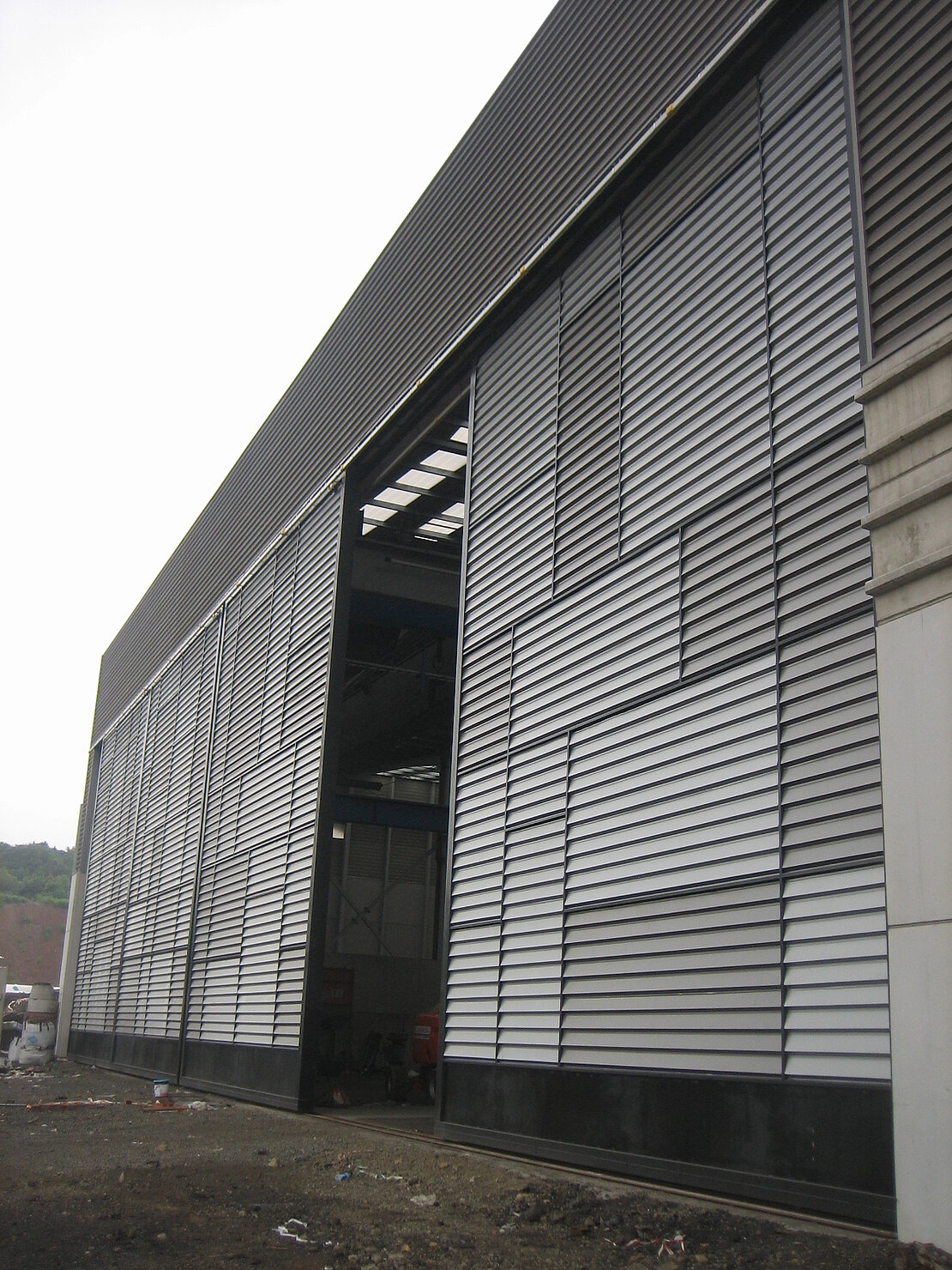

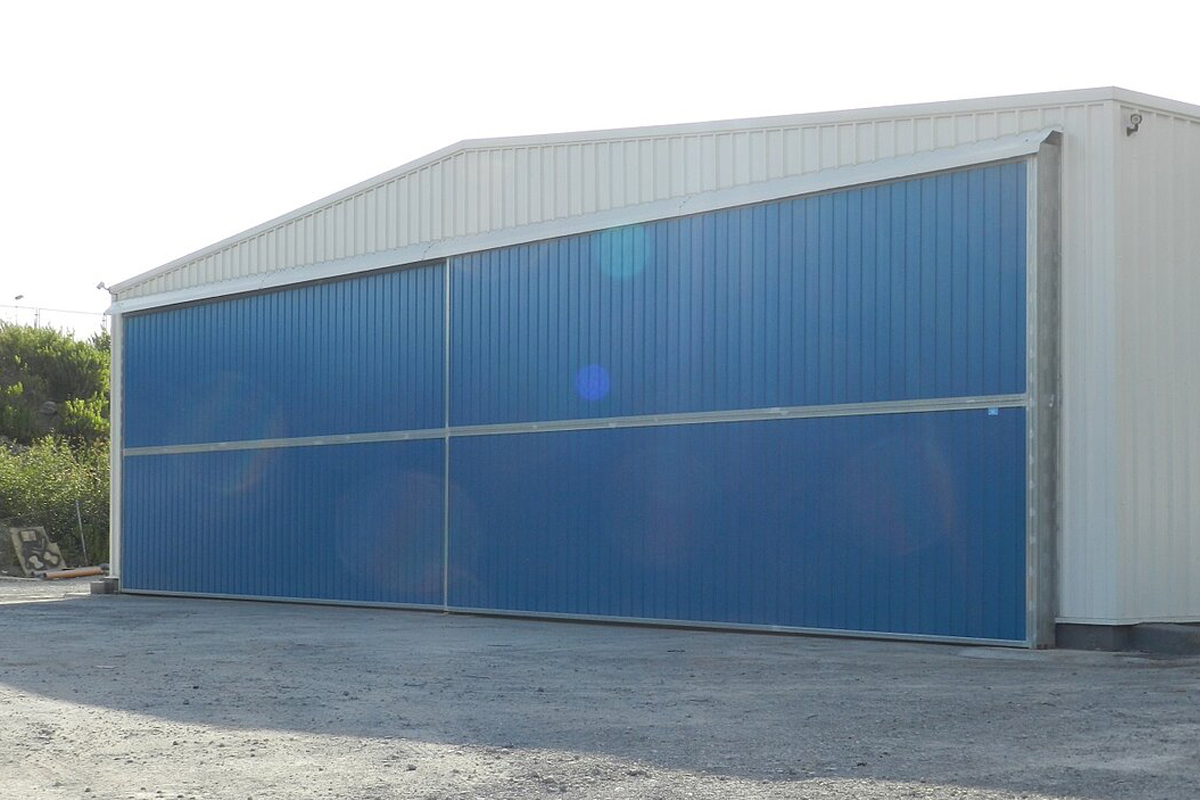

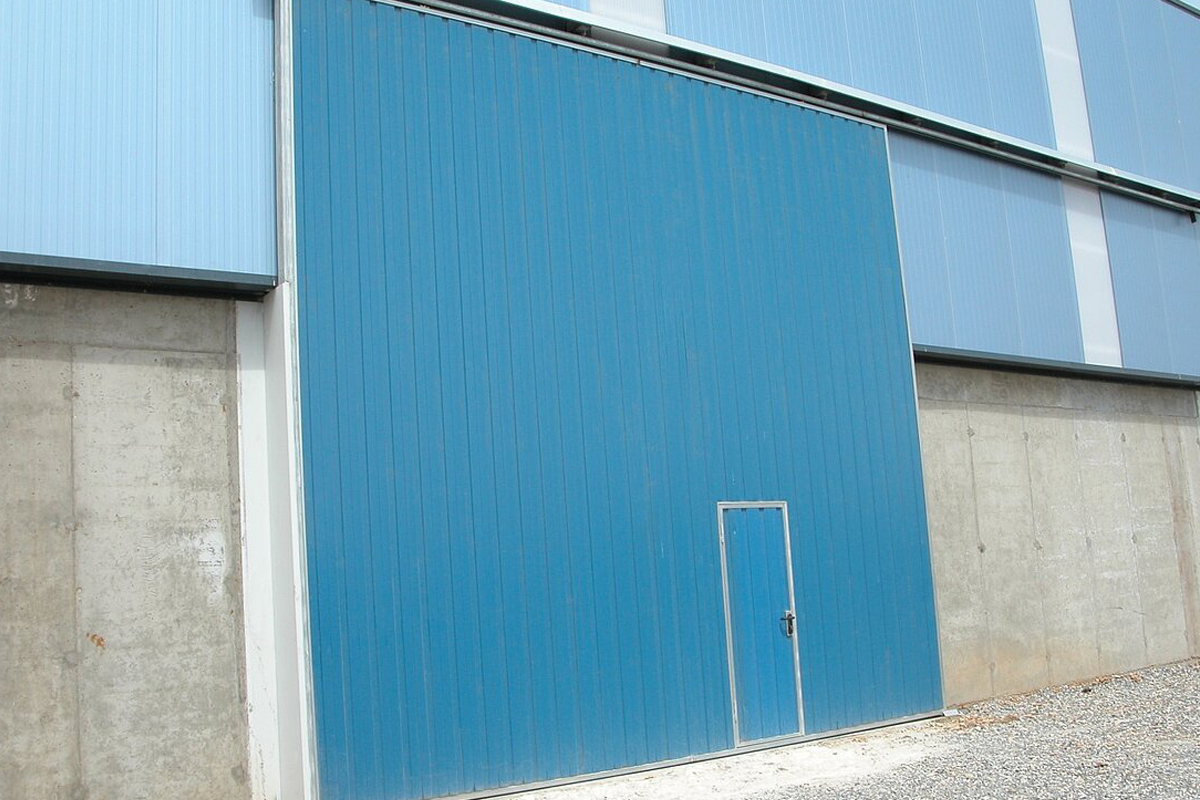

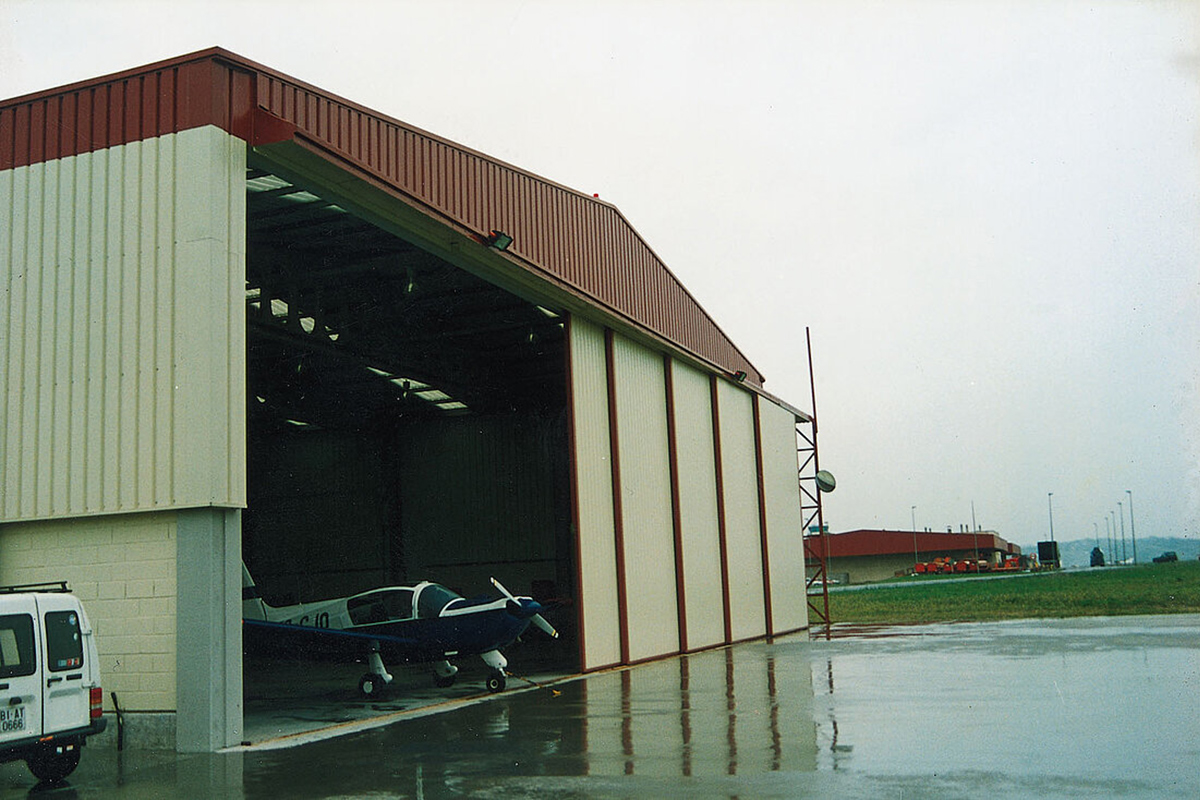

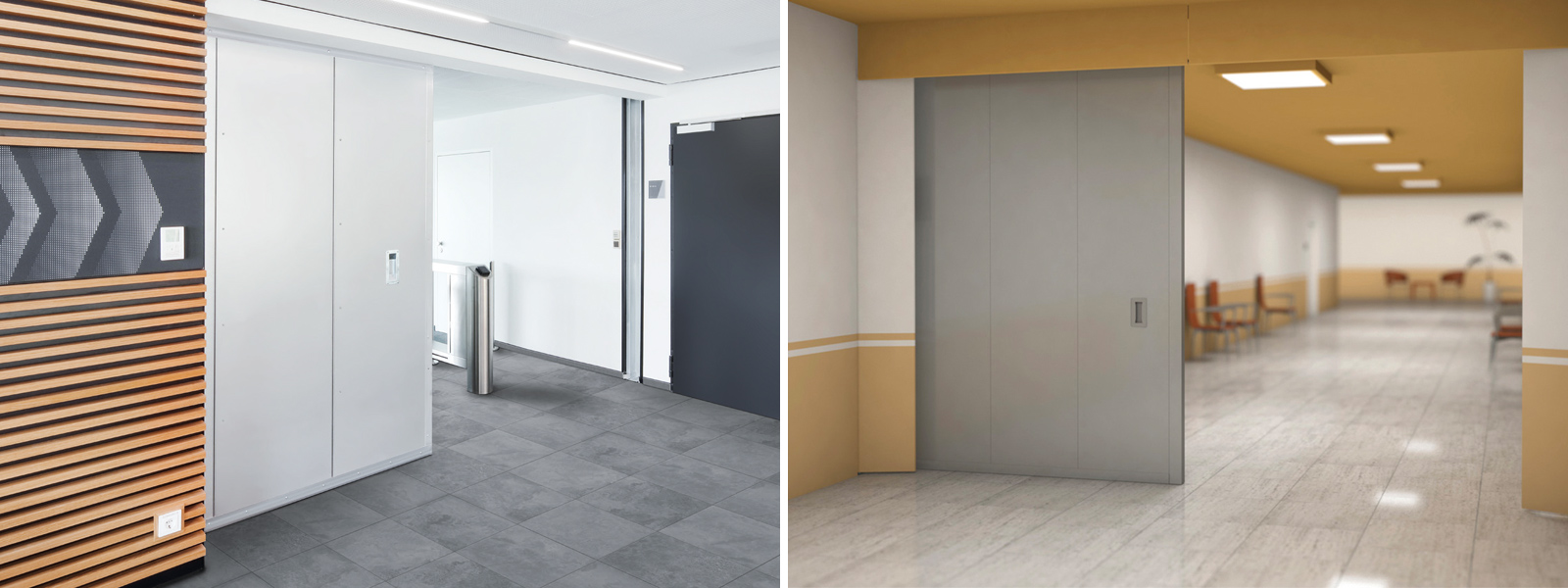

PUERTAS CORREDERAS MODELO PARA FACHADA
Puede fabricarse en dos versiones, colgada sin carril inferior o rodada sobre un carril colocado en el suelo. Estas puertas pueden recogerse en uno de los laterales o en ambos, en una o varias hojas. El funcionamiento puede ser manual o automático.

RESUMEN DE TIPOS

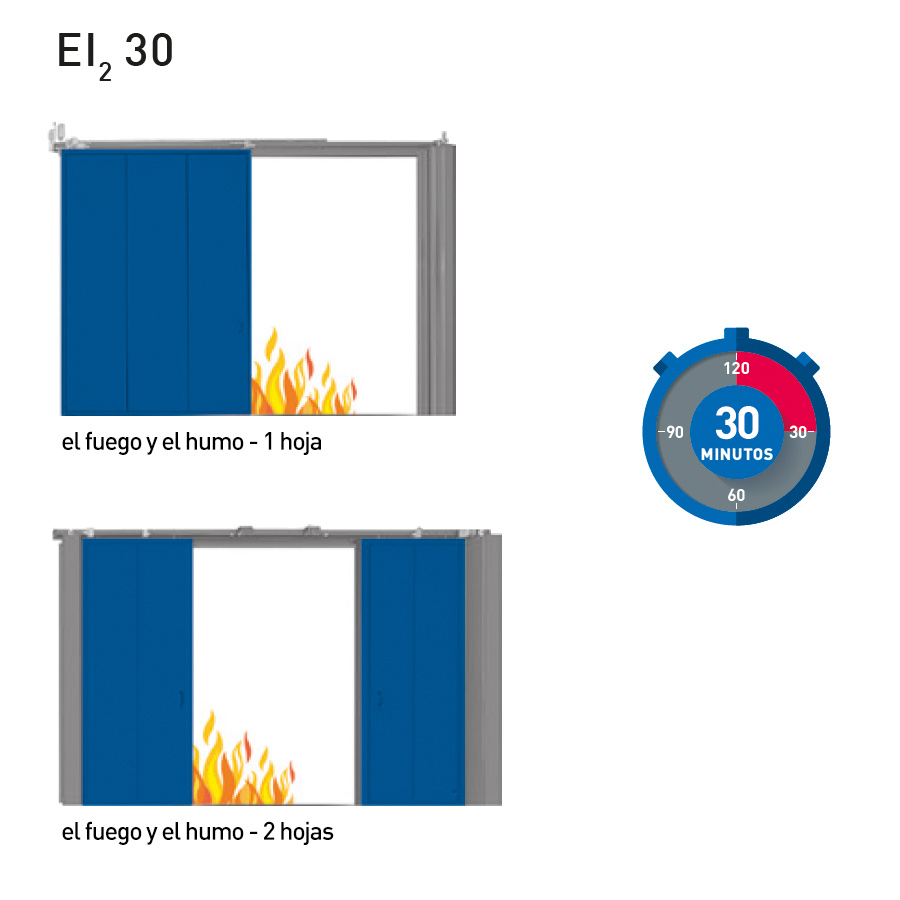

Puerta cortafuegos corredera resistente al fuego EI₂ 30 en diseño de 1 y 2 hojas.

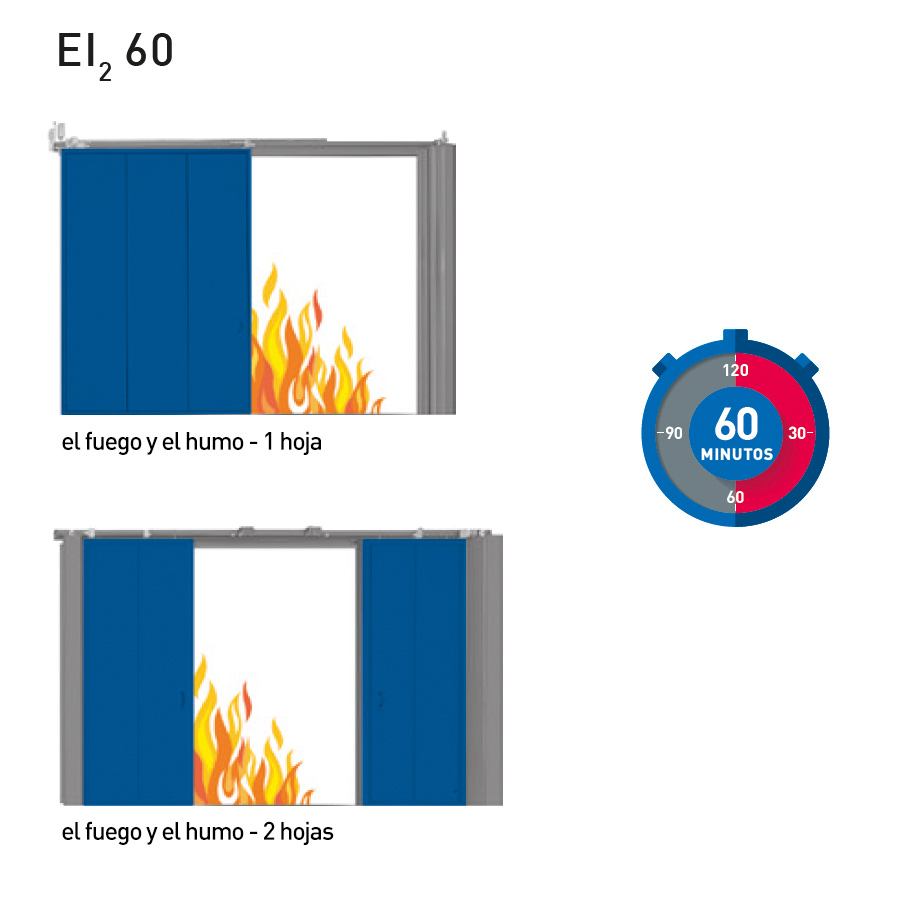

Puerta cortafuegos corredera de alta resistencia al fuego EI₂ 60 en versiones de 1 y 2 hojas.

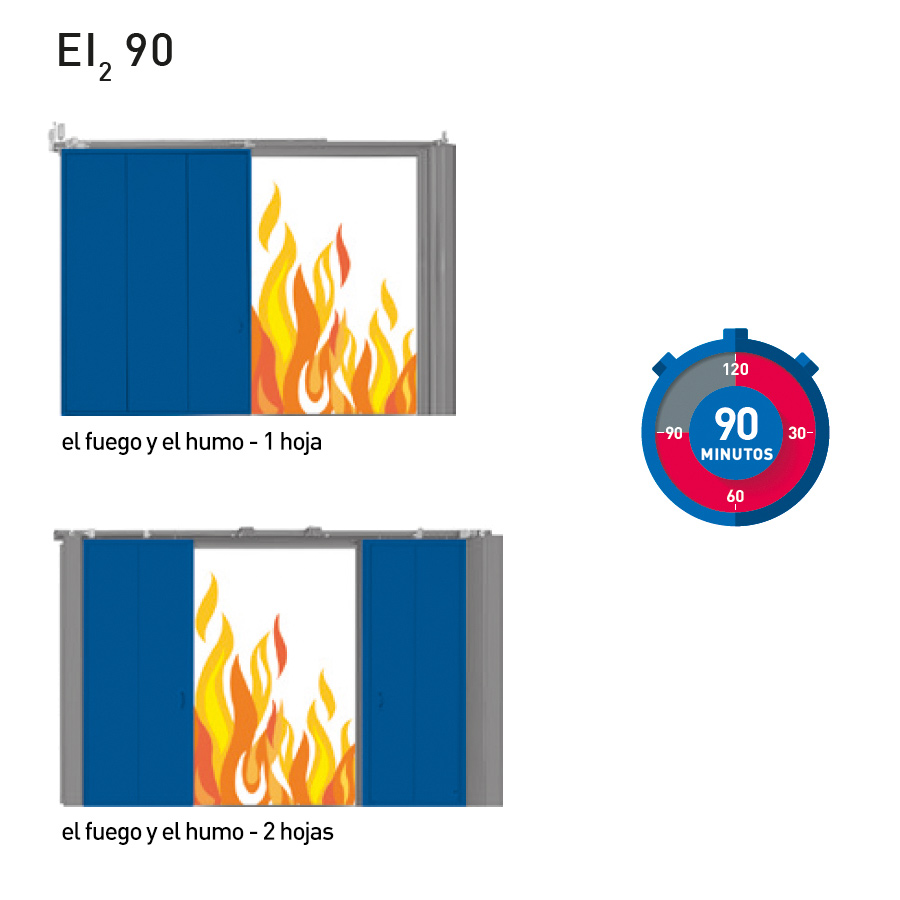

Puerta cortafuegos corredera resistente al fuego EI₂ 90 en versiones de 1 y 2 hojas.

Puerta cortafuegos corredera de alta resistencia al fuego EI₂ 120 en versiones de 1 y 2 hojas.

VISIÓN GENERAL DE LAS PUERTAS CORREDERAS DE PROTECCIÓN CONTRA EL FUEGO Y EL HUMO - 1 HOJA

COMPARACIÓN PUERTAS CORREDERAS 1 HOJA

VISIÓN GENERAL PUERTAS CORREDERAS CORTAFUEGO Y CORTAHUMO DE 1 HOJA

Característica		EI₂ 30	EI₂ 60	EI₂ 90	EI₂ 120
Una hoja completa en el diseño de elementos		•	•	•	•
Hoja de la puerta y perfiles de borde galvanizados		•	•	•	•
Clasificación (aprobación)		Corresponde a las normas DIN EN 16034 y DIN EN 13241; ha sido comprobado en cuanto a sus propiedades de protección contra el fuego por un centro de pruebas oficial según la norma DIN EN 1634-1t	Corresponde a las normas DIN EN 16034 y DIN EN 13241; ha sido comprobado en cuanto a sus propiedades de protección contra el fuego por un centro de pruebas oficial según la norma DIN EN 1634-1	Corresponde a las normas DIN EN 16034 y DIN EN 13241; ha sido comprobado en cuanto a sus propiedades de protección contra el fuego por un centro de pruebas oficial según la norma DIN EN 1634-1	Corresponde a las normas DIN EN 16034 y DIN EN 13241; ha sido comprobado en cuanto a sus propiedades de protección contra el fuego por un centro de pruebas oficial según la norma DIN EN 1634-1
Versiones
EI₂ 30		•
EI₂ 60			•
EI₂ 90				•
EI₂ 120					•
Protección contra el humo S_a (hoja completa)		° Hasta 8.500 x 6.000 mm	° Hasta 8.500 x 6.000 mm	° Hasta 8.500 x 6.000 mm	° Hasta 8.500 x 6.000 mm
Protección contra el humo S₂₀₀ (hoja completa)*		° Hasta max. 26,8 m²	° Hasta max. 26,8 m²	° Hasta max. 26,8 m²	° Hasta max. 26,8 m²
Con el freno de cierre de la puerta (amortiguador radial)		•	•	•	•
También con sistema de bloqueo		_°	_°	_°	_°
Descripción
Dimensiones permitidas		Hueco de obra con suelo terminado 1.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)	Hueco de obra con suelo terminado 1.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)	Hueco de obra con suelo terminado 1.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)	Hueco de obra con suelo terminado 1.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)
Hoja de la puerta: grosor aprox. 72 mm, chapa 0,75 mm, peso del elemento aprox. 54 kg/m²		•	•	•	•
Espacios requeridos por la hoja alojamiento	En cada lado	≥ 150 en la entrada de la puerta ≥ 190 en la zona de aparcamiento	≥ 150 en la entrada de la puerta ≥ 190 en la zona de aparcamiento	≥ 150 en la entrada de la puerta ≥ 190 en la zona de aparcamiento	≥ 150 en la entrada de la puerta ≥ 190 en la zona de aparcamiento
	Solape superior	≥ 120	≥ 120	≥ 120	≥ 120
	Solape inferior opcional	≥ 120	≥ 120	≥ 120	≥ 120
Zona de estacionamiento para puerta abierta (con peso delantero)		Paso libre + 490	Paso libre + 490	Paso libre + 490	Paso libre + 490
Altura de dintel requerida	Montaje estándar en el dintel	≥ 250	≥ 250	≥ 250	≥ 250
	Montaje en el techo de dintel bajo	≥ 150	≥ 150	≥ 150	≥ 150
	Instalación directa al techo: Superior proporcionado por el cliente	≥ 150	≥ 150	≥ 150	≥ 150

Distancia requerida a la pared montante fiso requerida para los soportes en el área de alojamiento	Sin puerta de paso	≥ 200	≥ 200	≥ 200	≥ 200
	Con puerta de paso	≥ 230	≥ 230	≥ 230	≥ 230
Umbral para la apertura y la zona de aoljamiento		Sólo se requiere para las puertas herméticas al humo S₂₀₀: Empotradas: Umbral empotrado en el suelo sólo en el sitio antes de la instalación de la puerta, después de la consulta con Novoferm Montado: Tolerancia de planitud para el piso terminado con el umbral montado en la apertura y el área de alojamiento de acuerdo con la norma DIN 18202, tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, lisos y sin juntas en el área de apertura y estacionamiento	Sólo se requiere para las puertas herméticas al humo S₂₀₀: Empotradas: Umbral empotrado en el suelo sólo en el sitio antes de la instalación de la puerta, después de la consulta con Novoferm Montado: Tolerancia de planitud para el piso terminado con el umbral montado en la apertura y el área de alojamiento de acuerdo con la norma DIN 18202, tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, liso	Sólo se requiere para las puertas herméticas al humo S₂₀₀: Empotradas: Umbral empotrado en el suelo sólo en el sitio antes de la instalación de la puerta, después de la consulta con Novoferm Montado: Tolerancia de planitud para el piso terminado con el umbral montado en la apertura y el área de alojamiento de acuerdo con la norma DIN 18202, tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, lisos y sin juntas en el área de apertura y estacionamiento	Sólo se requiere para las puertas herméticas al humo S₂₀₀: Empotradas: Umbral empotrado en el suelo sólo en el sitio antes de la instalación de la puerta, después de la consulta con Novoferm Montado: Tolerancia de planitud para el piso terminado con el umbral montado en la apertura y el área de alojamiento de acuerdo con la norma DIN 18202, tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, lisos y sin juntas en el área de apertura y estacionamiento
Opciones
Puerta de paso S_a incluido el cierre de la puerta		_°	_°	_°	_°
Puerta de paso S₂₀₀ incluido el cierre de la puerta *		_° Hasta máx. 26,8 m²	_° Hasta máx. 26,8 m²	_° Hasta máx. 26,8 m²	_° Hasta máx. 26,8 m²
Puerta de paso en revelar		_—	_—	_—	_—
Cerradura pico loro		_°	_°	_°	_°
Montante fiso		_—	_—	_—	_—
Solape inferior		_°	_°	_°	_°
Instalación directa al techo		_°	_°	_°	_°
Automatismo		_°	_°	_°	_°
Acristalamiento		—	—	—	—
• = como serie • = como opción — = actualmente no disponible
Nota: El sello de humo horizontal superior se proyecta aprox. 40 mm en el hueco libre. Por favor, tenga en cuenta la diferente altura del dintel. * La unión a un lado de las juntas de los paneles necesarios para las puertas S₂₀₀ > 15,1 m² y las puertas S200 con puerta peatonal.

COMPARACIÓN PUERTAS CORREDERAS 2 HOJAS

VISIÓN GENERAL DE LAS PUERTAS CORREDERAS DE PROTECCIÓN CONTRA EL FUEGO Y EL HUMO - 2 HOJAS

Característica		EI₂ 30	EI₂ 60	EI₂ 90	EI₂ 120
Una hoja completa en el diseño de elementos		•	•	•	•
Hoja de la puerta y perfiles de borde galvanizados		•	•	•	•
Clasificación (aprobación)		Cumple con la norma DIN EN 16034 y DIN EN 13241; ha sido probada por un laboratorio oficial de pruebas de acuerdo con la norma DIN EN 1634-1 probado en cuanto a las propiedades de seguridad contra el fuego	Cumple con la norma DIN EN 16034 y DIN EN 13241; ha sido probada por un laboratorio oficial de pruebas de acuerdo con la norma DIN EN 1634-1 probado en cuanto a las propiedades de seguridad contra el fuego	Cumple con la norma DIN EN 16034 y DIN EN 13241; ha sido probada por un laboratorio oficial de pruebas de acuerdo con la norma DIN EN 1634-1 probado en cuanto a las propiedades de seguridad contra el fuego	Cumple con la norma DIN EN 16034 y DIN EN 13241; ha sido probada por un laboratorio oficial de pruebas de acuerdo con la norma DIN EN 1634-1 probado en cuanto a las propiedades de seguridad contra el fuego
Versiones
EI₂ 30		•
EI₂ 60			•
EI₂ 90				•
EI₂ 120					•
Protección contra el humo S_a (hoja completa)		En el procedimiento de prueba	En el procedimiento de prueba	En el procedimiento de prueba	En el procedimiento de prueba
Con el freno de cierre de la puerta (amortiguador radial)		•	•	•	•
También con sistema de bloqueo		_°	_°	_°	_°

Descripción
Dimensiones permitidas		Hueco de obra con suelo terminado 2.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)	Hueco de obra con suelo terminado 2.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)	Hueco de obra con suelo terminado 2.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)	Hueco de obra con suelo terminado 2.000 x 2.000 mm a 8.500 x 6.000 mm (max. 50 m²)
Hoja de la puerta: grosor aprox. 72 mm, chapa 0,75 mm, peso del elemento aprox. 54 kg/m²		•	•	•	•
Espacios requeridos por la hoja alojamiento	En cada lado	≥ 190 en la zona de alojamiento	≥ 190 en la zona de alojamiento	≥ 190 en la zona de alojamiento	≥ 190 en la zona de alojamiento
	Solape superior	≥ 120	≥ 120	≥ 120	≥ 120
	Solape inferior opcional	≥ 120	≥ 120	≥ 120	≥ 120
Zona de estacionamiento para puerta abierta (con peso delantero)		La mitad de Paso libre + 600 por hoja	La mitad de Paso libre + 600 por hoja	La mitad de Paso libre + 600 por hoja	La mitad de Paso libre + 600 por hoja
Altura de dintel requerida	Montaje estándar en el dintel	≥ 250	≥ 250	≥ 250	≥ 250
	Montaje en el techo de dintel bajo	≥ 150	≥ 150	≥ 150	≥ 150
	Instalación directa al techo: Superior proporcionado por el cliente	≥ 150	≥ 150	≥ 150	≥ 150

Distancia requerida a la pared montante fiso requerida para los soportes en el área de alojamiento	Sin puerta de paso	≥ 200	≥ 200	≥ 200	≥ 200
	Con puerta de paso	≥ 230	≥ 230	≥ 230	≥ 230
Umbral para la apertura y la zona de aoljamiento		Sólo se requiere para las puertas herméticas al humo S₂₀₀: Recargado: Umbral empotrado en el suelo sólo por el cliente antes de la instalación de la puerta, previa consulta con Novoferm Superficie montada: Tolerancia de planitud para el suelo acabado con umbral montado en la superficie en la apertura y en el área de alojamiento según DIN 18202, Tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, lisos y sin juntas en el área de apertura y estacionamiento	Sólo se requiere para las puertas herméticas al humo S₂₀₀: Recargado: Umbral empotrado en el suelo sólo por el cliente antes de la instalación de la puerta, previa consulta con Novoferm Superficie montada: Tolerancia de planitud para el suelo acabado con umbral montado en la superficie en la apertura y en el área de alojamiento según DIN 18202, Tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, lisos	Sólo se requiere para las puertas herméticas al humo S₂₀₀: Recargado: Umbral empotrado en el suelo sólo por el cliente antes de la instalación de la puerta, previa consulta con Novoferm Superficie montada: Tolerancia de planitud para el suelo acabado con umbral montado en la superficie en la apertura y en el área de alojamiento según DIN 18202, Tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, lisos	Sólo se requiere para las puertas herméticas al humo S₂₀₀: Recargado: Umbral empotrado en el suelo sólo por el cliente antes de la instalación de la puerta, previa consulta con Novoferm Superficie montada: Tolerancia de planitud para el suelo acabado con umbral montado en la superficie en la apertura y en el área de alojamiento según DIN 18202, Tabla 3, línea 4 Opcional: Eliminación del umbral del piso para pisos planos, lisos y sin juntas en el área de apertura y estacionamiento
Opciones
Puerta de paso S_a incluido el cierre de la puerta		_—	_—	_—	_—
Puerta de paso S₂₀₀ incluido el cierre de la puerta		_—	_—	_—	_—
La puerta de entrada edn revelar		_—	_—	_—	_—
Cerradura pico loro		_°	_°	_°	_°
Solape inferior		_°	_°	_°	_°
Montaje al techo de un objeto contundente		_°	_°	_°	_°
Automatismo		_°	_°	_°	_°
Acristalamiento		_—	_—	_—	_—

• = como serie • = como opción — = actualmente no disponible
Nota: El sello de humo horizontal superior se proyecta aprox. 40 mm en el hueco libre. Por favor, tenga en cuenta la diferente altura del dintel. * La unión a un lado de las juntas de los paneles necesarios para las puertas S₂₀₀ > 15,1 m² y las puertas S200 con puerta peatonal.

Destacados

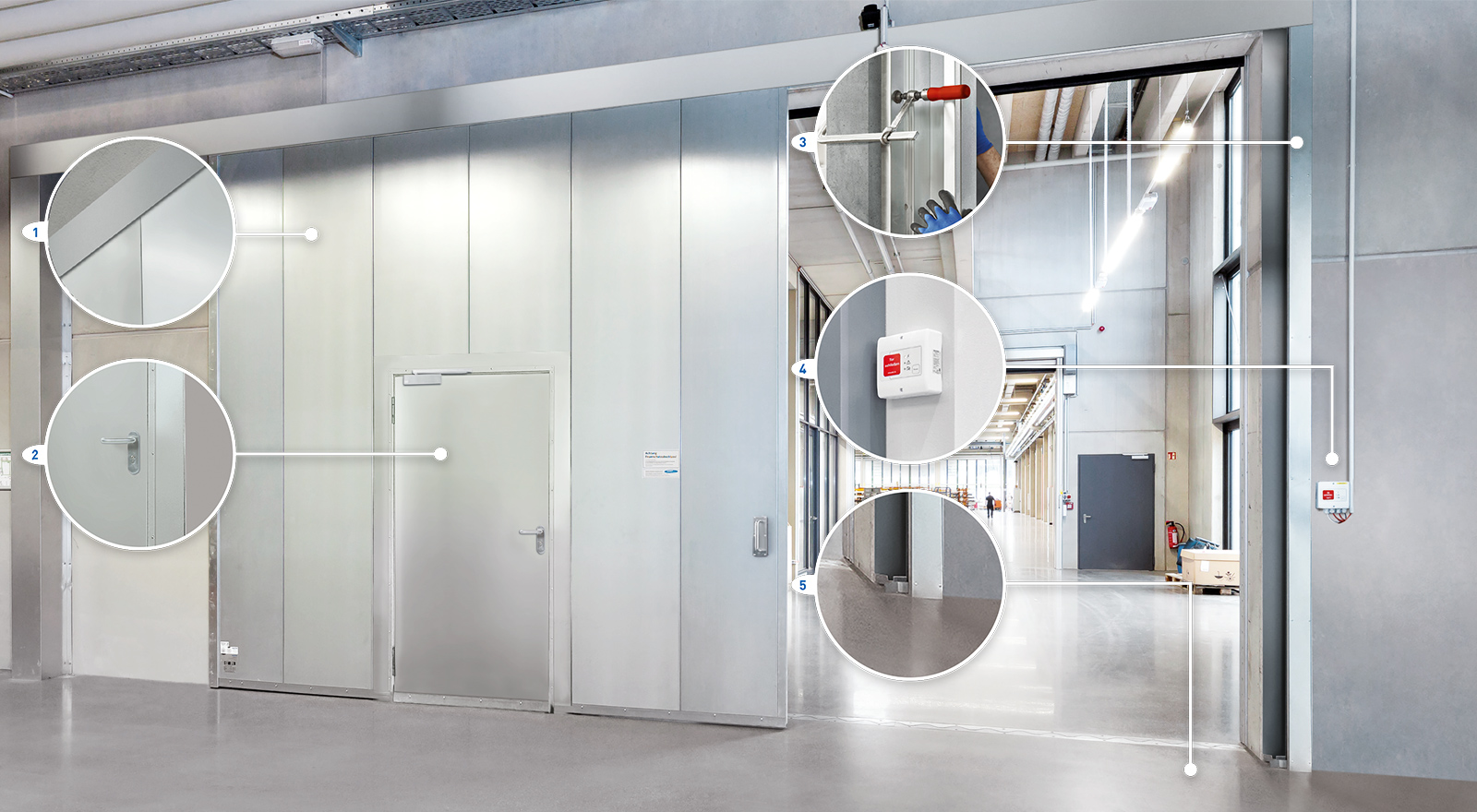

LA SOLUCIÓN ÓPTIMA PARA TODAS LAS APLICACIONES DE PROTECCIÓN CONTRA INCENDIOS

ASPECTO SUAVE INCLUSO PARA PUERTAS GRANDES
Las superficies planas [1] y los empalmes del panel, invisible en la parte delantera, aseguran una apariencia uni-
forme y atractiva. El revestimiento de las guías y el cajonde contrapeso también aseguran una apariencia particularmente uniforme.

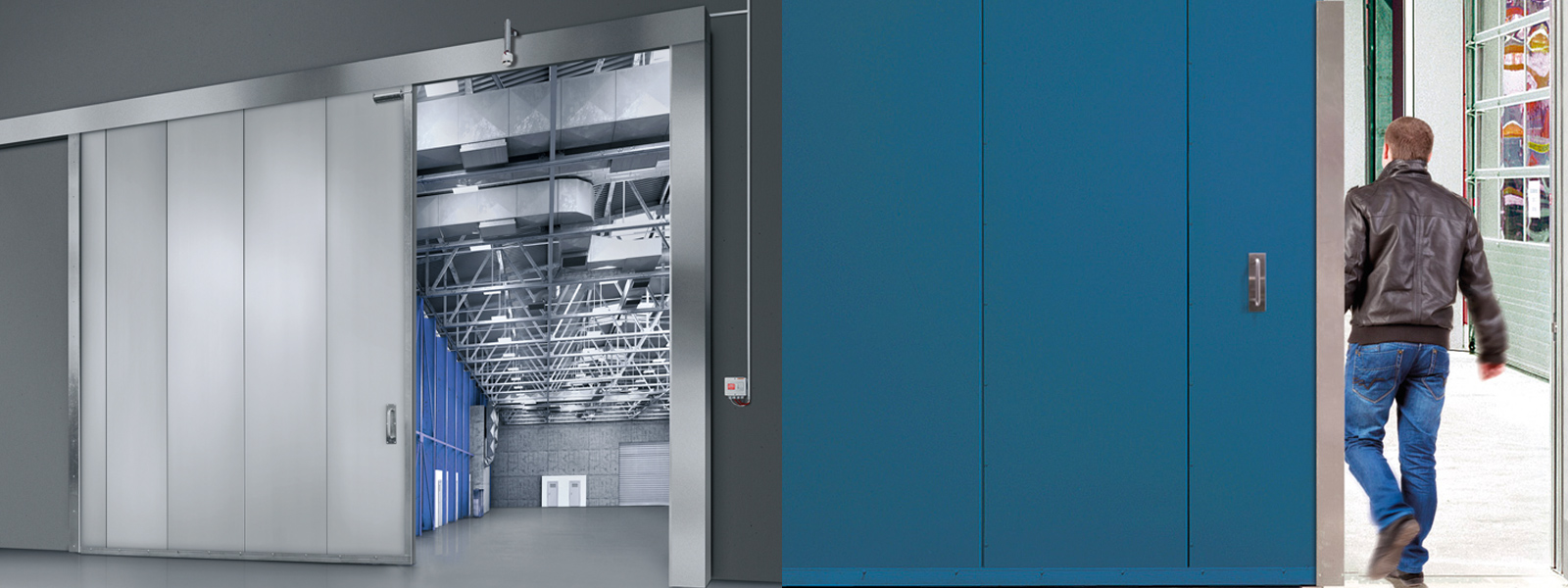

PUERTAS PEATONALES ESTRECHAS
Puertas de paso [2] permiten un paso cómodo cuando la puerta corredera está cerrada y es sin umbral y sin tope. Esto asegura que no hay riesgo de tropezar cuando se atraviesa. Sus estrechos marcos son discretos y elegantes.

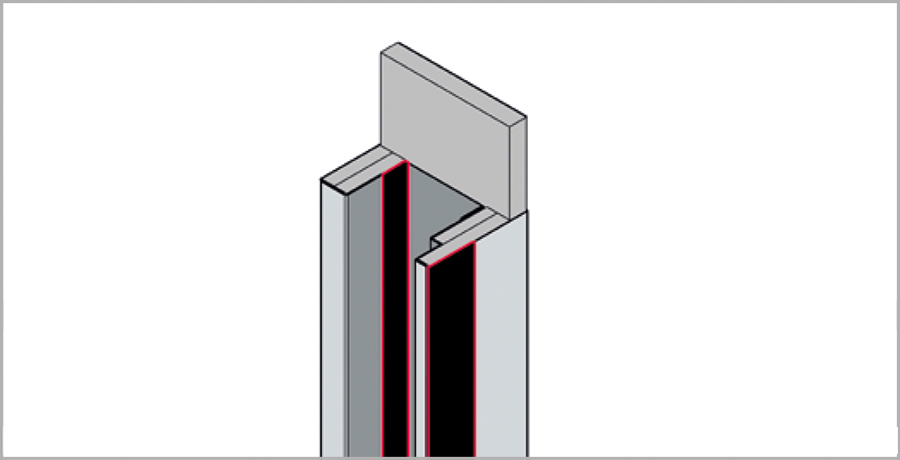

FÁCIL DE INSTALAR Y USAR
Las puertas correderas de protección contra incendios de Novoferm [3] tienen muchas ventajas. Son adecuadas tanto por el dintel bajo como por el montaje en el techo. En la fase de uso, estas puertas convencen por sus excelentes características de funcionamiento. Las puertas correderas de protección contra el fuego se instalan a menudo en grandes dimensiones. Gracias a la construcción de elementos fáciles de transportar y ensamblar, incluso las puertas de grandes dimensiones son fáciles de montar.

UNA META, COMO SI LA NECESITARAS
Adapte su puerta corredera de protección contra incendios de una o dos hojas a su necesidad. Nuestras numerosas variantes de equipo lo hacen posible. En la vida cotidiana, ¿las puertas deben permanecer abiertas casi siempre? No hay problema, el sistema [4] de retención con dispositivo de liberación asegura que las puertas se cierren de forma fiable en caso de incendio. Los dispositivos adicionales de señalización óptica y acústica incluidos de serie garantizan una seguridad adicional para las puertas con sistemas de retención.

PROTECCIÓN CONTRA INCENDIOS SIN UMBRAL
En Novoferm, la protección combinada contra el humo y el fuego se está desarrollando constantemente. Esto significa que se puede prescindir de los umbrales en toda la zona de apertura y recogida [5] de la puerta si las condiciones del suelo son adecuadas.

PUNTOS DESTACADOS NOVOSLIDE

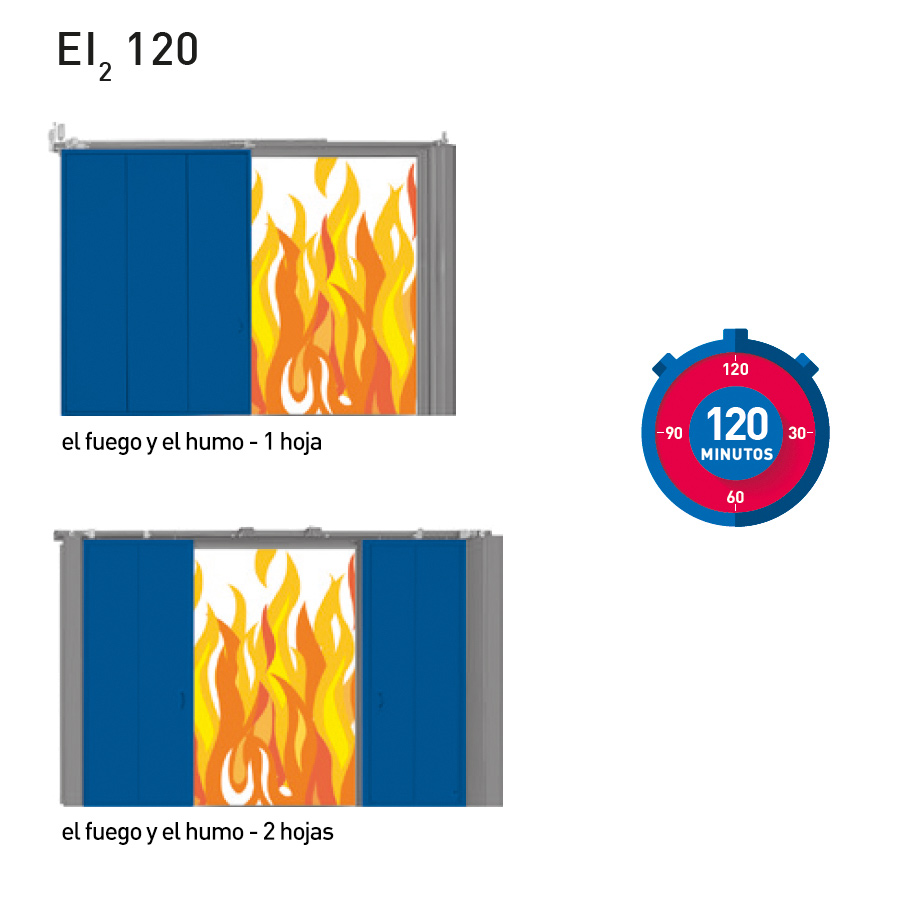

PROTECCIÓN CONTRA INCENDIOS DE ALTA GAMA EI₂ 120

Las puertas correderas de protección contra el fuego separan los diferentes compartimentos para el fuego en los edificios. La puerta corredera de protección contra incendios de la industria NovoSlide cumple esta tarea particularmente bien debido a su facilidad de instalación y sus excelentes propiedades de protección contra el fuego. Las puertas correderas de protección contra incendios de la industria NovoSlide llevan componentes individuales premontados de fábrica siempre que sea posible, la instalación es sencilla y puede completarse rápidamente. En concreto, colocar los paneles individuales en la guía ahorra tiempo, ya que cada panel está equipado con un carro con ruedas individualmente.

También con respecto a las clasificaciones de protección contra incendios alcanzables La industria del NovoSlide es altamente resistente al fuego, ya que la puerta ha sido probada incluso con la clase de protección contra el fuego EI2 120. Después de 120 minutos, la temperatura en el horno de prueba de fuego es muy superior a los 1.000 °C. A estas temperaturas, no sólo la puerta sino también la mampostería de la pared de prueba está sujeta a la mayor tensión. Incluso en estas condiciones, la puerta corredera debe no mostrar ninguna deformación en la prueba de fuego y debe cumplir con especificaciones muy estrictas en cuanto al cierre del habitáculo y el aislamiento térmico.

NORMATIVA EUROPEA

Normativa Europea

Las puertas correderas de protección contra el fuego como cierres de protección contra el fuego están cubiertas por las normas de producto europeas EN 16034 (puertas, portones y ventanas - norma de producto, características de rendimiento - propiedades de protección contra el fuego y/o el humo) y EN 13241 (portones - norma de producto, características de rendimiento). Estos cierres de protección contra incendios se clasifican según la norma EN 13501-2 (Clasificación de productos de construcción y elementos de construcción en relación con su reacción al fuego - Parte 2: Clasificación según los resultados de los ensayos de resistencia al fuego). La nueva puerta corredera de protección contra incendios de Novoferm Industria NovoSlide ha sido desarrollada en particular para cumplir con estas exigentes normas de productos europeos.

Según el Reglamento de Productos de Construcción, que regula la comercialización de los productos de construcción en Alemania y la Unión Europea, los productos de construcción son fabricados según Normativa europea de productos, con una marca CE y una declaración de prestaciones (DOP).

Este es el caso de las puertas correderas de protección contra el fuego después del final de la fase de coexistencia de las normativas nacionales y europeas. Las puertas marcadas de esta manera pueden ser utilizadas en todos los estados miembros de la Unión Europea (CEN).

Además de las normas europeas, deben observarse siempre los requisitos de las leyes nacionales de construcción, que siempre serán responsabilidad de los países y no se armonizarán a nivel europeo.

En Alemania, por ejemplo, estos requisitos de la ley de construcción están definidos esencialmente por el Reglamento Administrativo Modelo para las Regulaciones Técnicas de Construcción (MVV-TB) para Puertas de protección contra el fuego y el humo.

Además de las clases de protección contra incendios EI₂ 30 und EI₂ 90 la MVV-TB también requiere características de rendimiento como el cierre hermético (S_a) y la durabilidad del mecanismo de autocierre (C2).

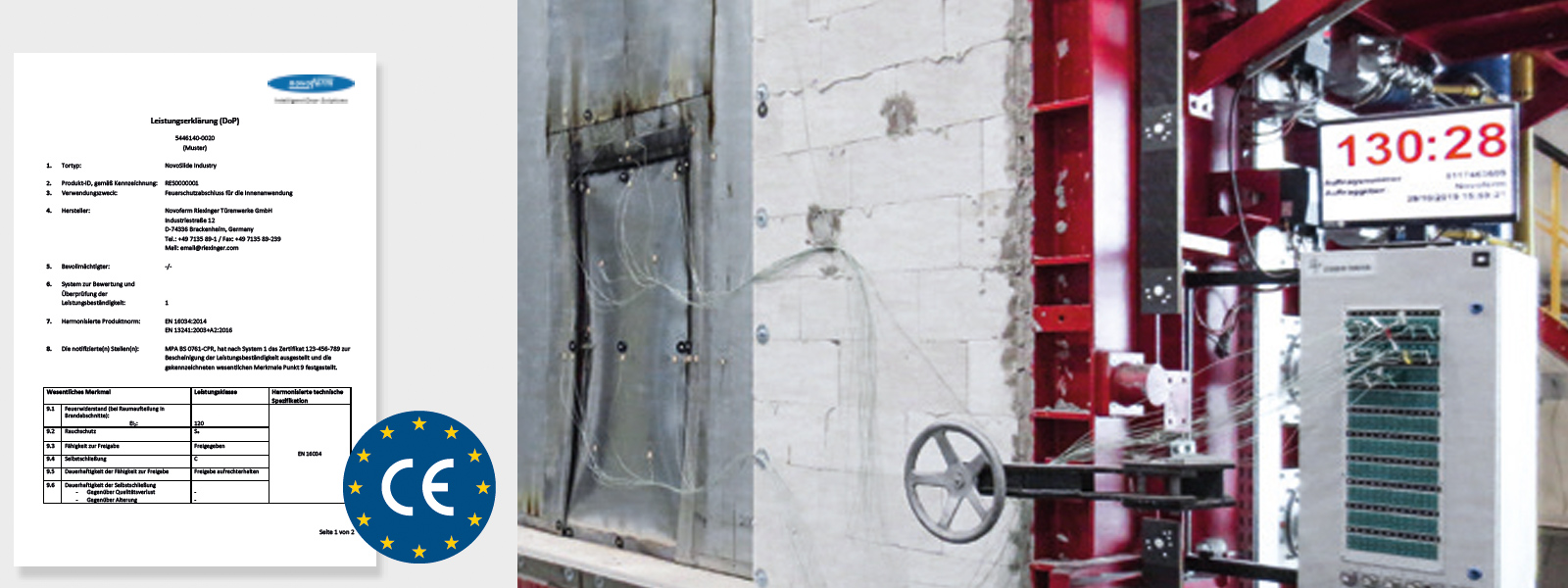

Declaración de cumplimiento / Prueba de fuego

DESCRIPCIÓN TÉCNICA

Detalles puertas correderas

DESCRIPCIÓN TÉCNICA

Alta funcionalidad, diseño atractivo e innovador. Los detalles distinguen a los sistemas de puertas correderas de protección contra el fuego y el humo de Novoferm. Son adecuados para muchas situaciones estructurales y encajan armoniosamente en varios conceptos arquitectónicos de edificios industriales y comerciales.

CERTIFICACIÓN (APROBACIÓN)
Cada tipo de construcción cumple con las normas DIN EN 16034 y DIN EN 13241 y sus propiedades de protección contra el fuego han sido comprobadas por un centro de pruebas oficial según la norma DIN EN 1634. Todas las puertas de una hoja han sido probadas con los correspondientes ensayos de protección contra el humo (Sa(cierre hermético - con sistema de sellado de 3 lados)) y pruebas de funcionamiento a largo plazo (prueba de durabilidad de autocierre según EN 12605 con 10.000 ciclos (clase C2)). Opcionalmente también con la clasificación de protección contra el humo S₂₀₀ (para puertas de hoja completa sin puerta peatonal).

INSTALACIÓN
La pared en la que se va a instalar la barrera de protección contra incendios, así como su fijación, debe cumplir los requisitos de la clasificación (véase la descripción de los distintos tipos de puertas). El suelo en el área de la puerta debe ser incombustible (material de construcción clase A1).

Nota:
Si las puertas correderas en la zona de aparcamiento están revestidas por el cliente, las aberturas de inspección necesarias para los trabajos de mantenimiento son absolutamente necesarias.

VERSIONES DE DINTEL

Versión estándar El dintel normal requiere aprox. 250 mm de altura de dintel
Para un montaje en el techo de diseño especial con dintel bajo, una altura de dintel de al menos 150 mm es suficiente
Para el montaje en el techo, el panel del dintel tiene una altura de 150 mm. Por favor, tenga en cuenta también los métodos de montaje de la página 20

HOJA DE LA PUERTA
Fabricada con chapa galvanizada, enderezada mecánicamente, de 0,75 mm de espesor, con aislamiento de protección contra el fuego. Hoja de la puerta ensamblada de elementos individuales, con superficie plana de los elementos pegando la carcasa de chapa al aislamiento de protección contra incendios (entrega en paneles individuales).

SELLO
Circunferencial en tres lados con perfiles de sellado laberínticos. Sistema de sellado adicional entre los paneles individuales, para lograr los requisitos mínimos Estanqueidad del humo S_a. No es necesario unir las juntas de los paneles.

AJUSTE

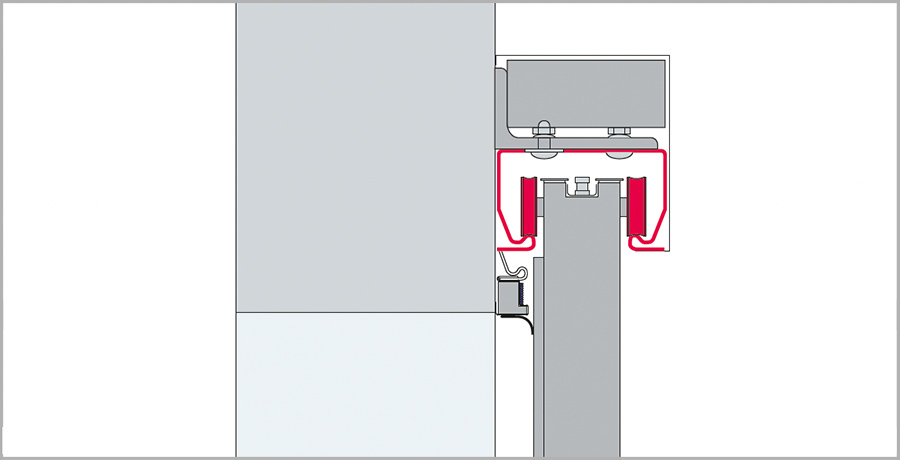

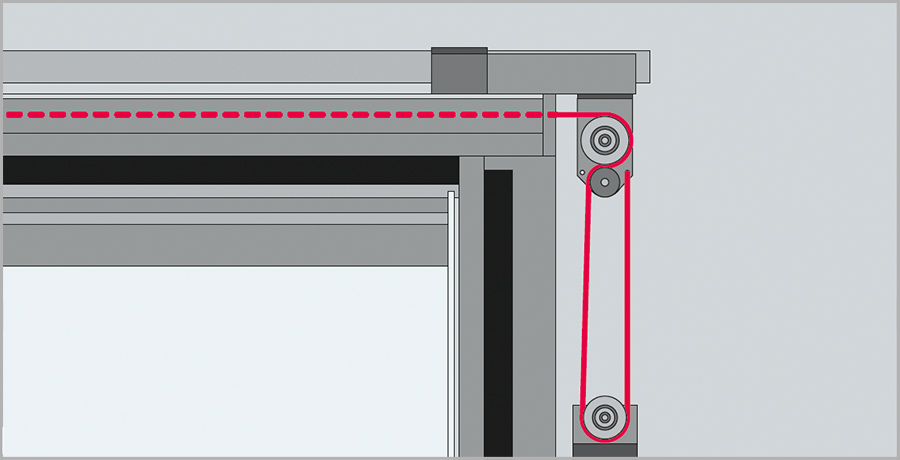

Sistema de carril cerrado con un sistema de rodillos de soporte por panel para facilitar el movimiento de la puerta, sistema de carril cerrado con montaje individual Construcciones de ángulo de apoyo, incluyendo amortiguador hidráulico final, peso de cierre en caja de revestimiento galvanizado, guía interna de piso así como mango de mano y de concha en acero inoxidable como estándar.

FRENO DE CIERRE DE LA PUERTA (AMORTI-GUADOR RADIAL)
Para controlar la velocidad de cierre entre 0,08 y 0,3 m/segundo ajustable continuamente.

POSIBLES VARIANTES/EQUIPAMIENTO ESPECIAL

SISTEMA DE BLOQUEO - DISPOSITIVO DE BLOQUEO Y LIBERACIÓN
Para las puertas que, por razones operacionales, tienen que permanecer principalmente abiertas, consistentes en: Detectores de incendios en el número requerido para la aprobación, imán de retención, sistema central de retención con pulsador integrado (en superficie) tipo FSZ (funcionamiento con corriente continua de 24 V). En caso de incendio la puerta se cierra automáticamente, ó, pulsando el pulsador de disparo. Adicionalmente equipado con un transmisor de señal óptico-acústico, que es obligatorio de acuerdo con la norma DIN EN 12604.

Nota: Después de la instalación, la prueba de aceptación del sistema de mantenimiento de apertura y su posterior control periódico por un especialista certificado debe ser organizada por el operador a su cargo (véase la aprobación de tipo del Sistema de mantenimiento de apertura). Estaremos encantados de ofrecerle el correspondiente contrato de mantenimiento.

PUERTA PEATONAL Y PUERTA PEATONAL DE PROTECCIÓN CONTRA EL HUMO
Puerta peatonal incorporada EI₂ 30 hasta EI₂ 90 (hasta EI₂ 120) en procedimiento de ensayo), de serie con protección contra humos S_a (cierre hermético - perfil estanqueidad en 3 lados), protección contra humos S₂₀₀ (procedimiento estanqueidad circunferencial en 4 lados), instalada en la hoja de la puerta entre dos elementos, de serie sin umbral inferior, tamaño de la puerta 1.000 x 2.000 mm LD (medida de paso libre).

Una puerta peatonal sin umbral sólo puede instalarse a partir de un hueco de luz de obra de 2.500 mm y una altura de puerta de 2.300 mm.

Equipamiento:
2 bisagras de tres partes con rodamientos de bolas, 1 cierrapuertas DIN EN 1154, 1 cerradura de embutir DIN 18250 con cambio para cilindro de perfil, opcionalmente con función antipánico, juego de manillería plana de acero inoxidable con placa corta.

ACCIONAMIENTO ELÉCTRICO
Para abrir con un automatismo especial con una botonera triple o en modo de hombre presente. Además, el cuadro de maniobras está protegido con un detector de humo de acuerdo con los nuevos requisitos. Cierre mediante el pulsador de liberación del sistema de mantenimiento de apertura o el pulsador suelto "Cerrar puerta"; apertura mediante un pulsador suelto "Abrir puerta" (especialmente para puertas más grandes, si la apertura manual requiere un esfuerzo considerable). En caso de incendio, el motor deja de trabajar y la puerta se cierra automáticamente debido al peso del cierre.

Nota: En el caso de puertas con accionamiento eléc trico, la automatización debe montarse por instaladores autorizados y realizar las pruebas necesarias a su cargo (véase Directrices para puertas de accionamiento eléctrico)

LA SUPERFICIE DE LA HOJA DE LA PUERTA
Galvanizado de serie, incluyendo los perfiles de los bordes de la hoja de la puerta; opcionalmente con imprimación o con un recubrimiento RAL de su elección.

CERRADURA PICO LORO
Para asegurar la puerta cerrada, con pestillo de resorte, operado por llave y cilindros de perfil. También es posible con el contacto abre puertas eléctrico opcional.

Sus ventajas de un vistazo

En las clases de protección contra incendios EI 30, EI 60, EI 90 y EI 120
Mejora significativa de la facilidad de instalación, en particular gracias a un nuevo sistema de sellado, circunferencial por tres lados como diseño S(a) o circunferencial por cuatro lados como diseño S(200)
Disponibilidad total del diseño NSI de doble hoja, también con protección contra humos S(a) / S(200) y hasta la clase de protección contra incendios EI 120
Centro de control del sistema de retención enchufable (tipo FSZ-Basis) de serie para puertas con sistema de retención montado de fábrica
Peso de cierre, o imán de retención, también disponible desviado lateralmente en la parte trasera (p. ej. para puertas con poco espacio en el aparcamiento)

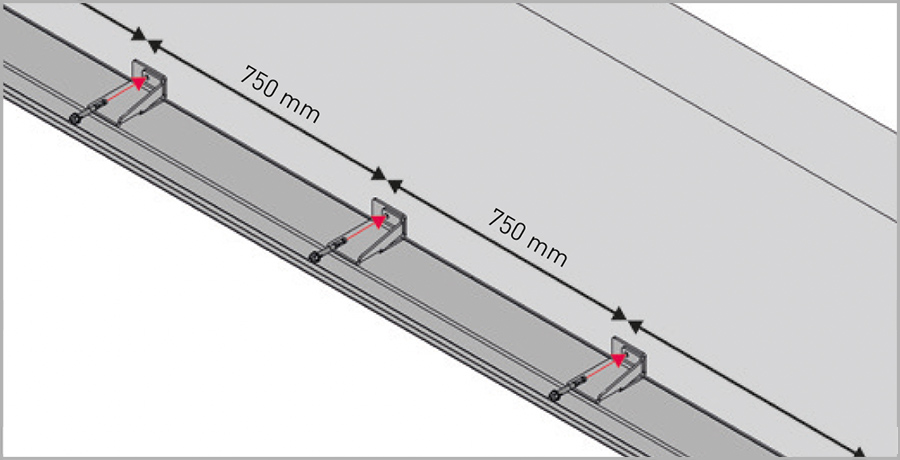

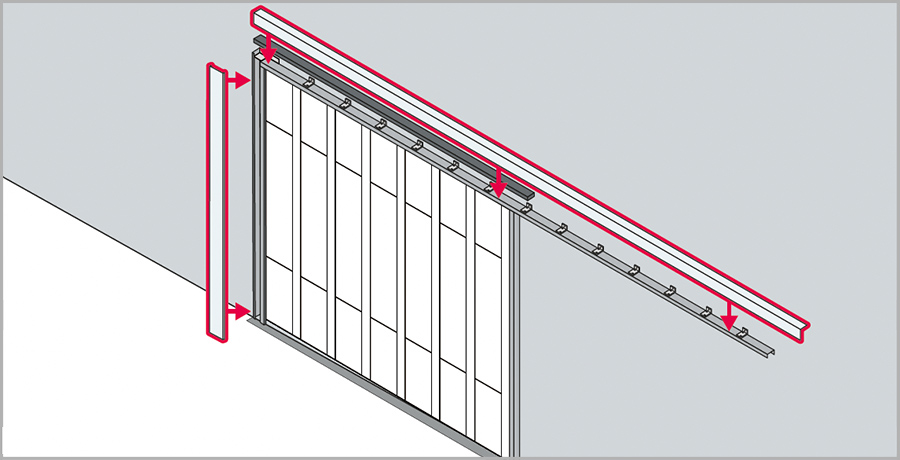

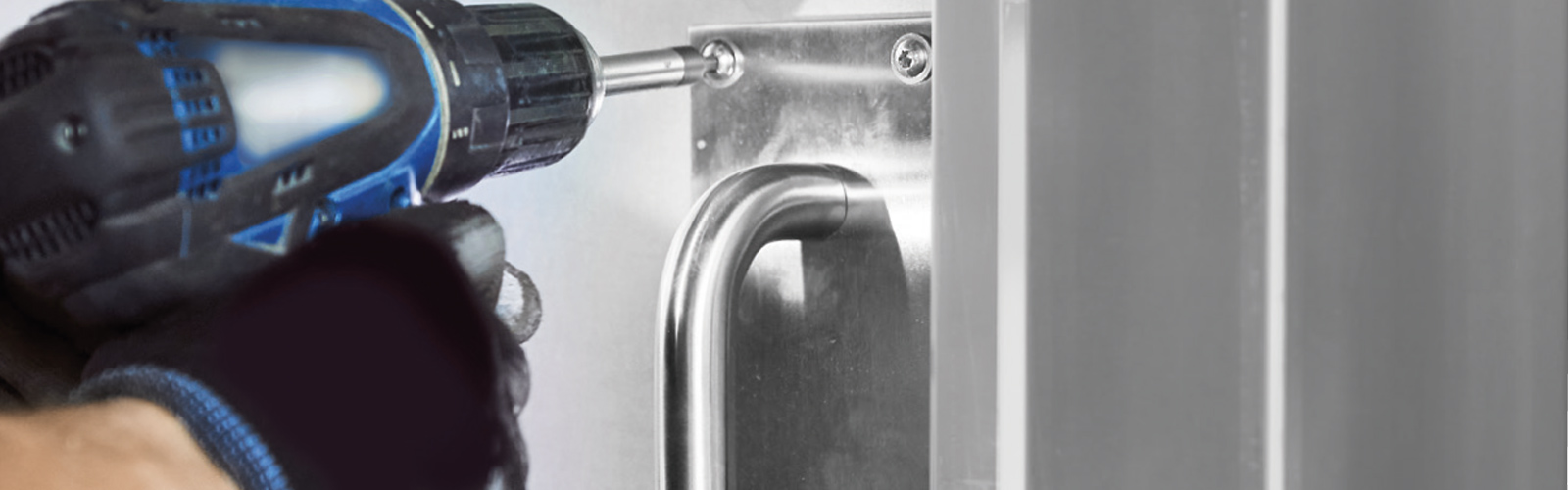

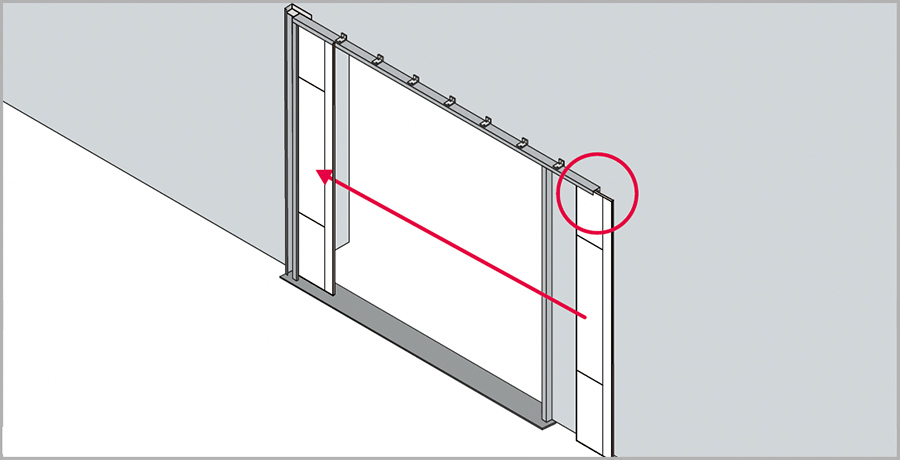

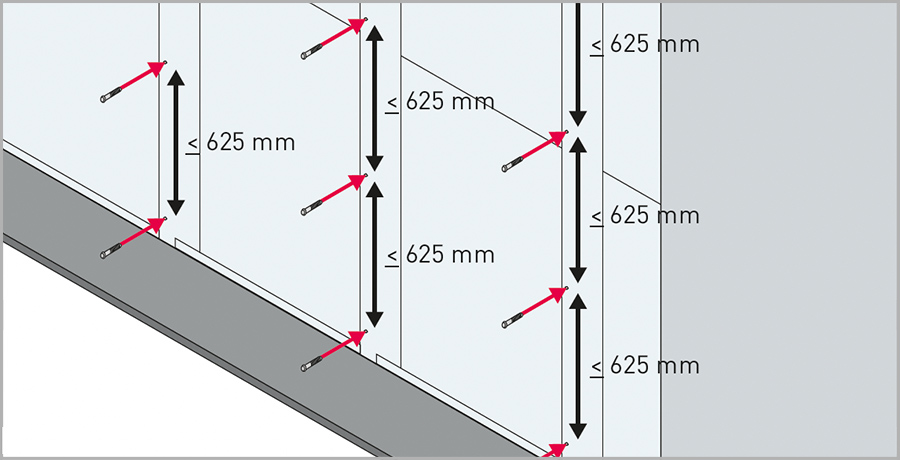

Instalación especialmente rápida y sencilla

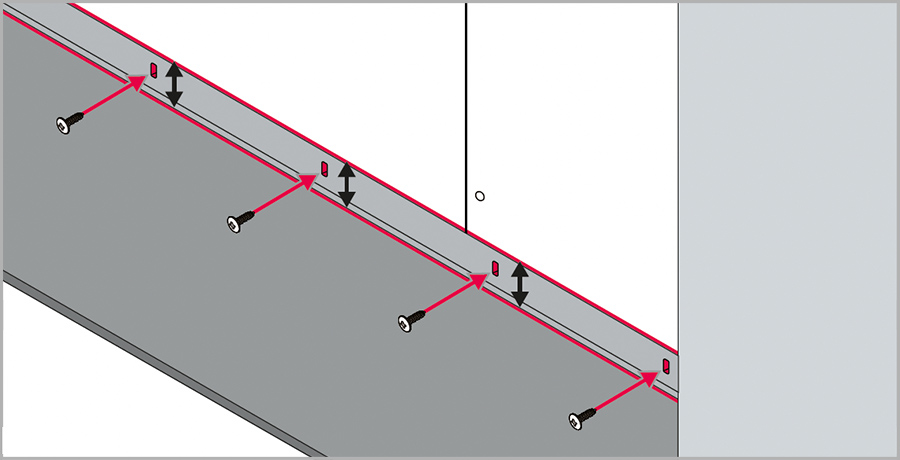

Muchos componentes individuales premontados en fábrica ahorran tiempo en la obra

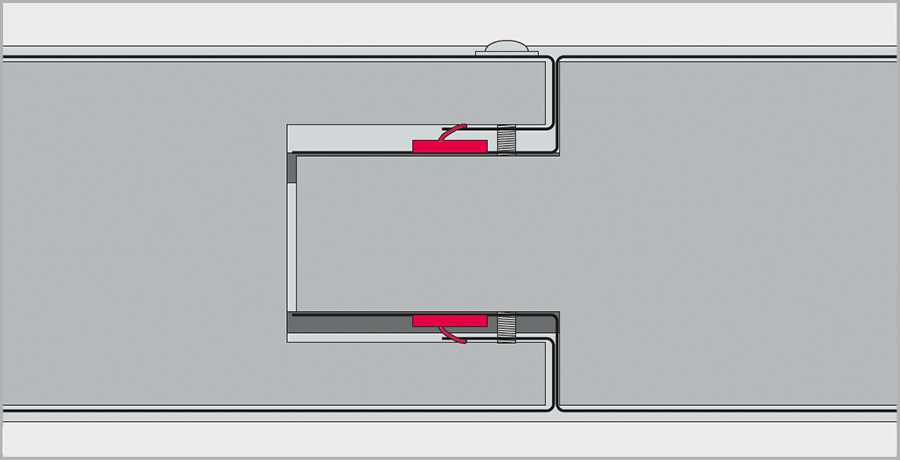

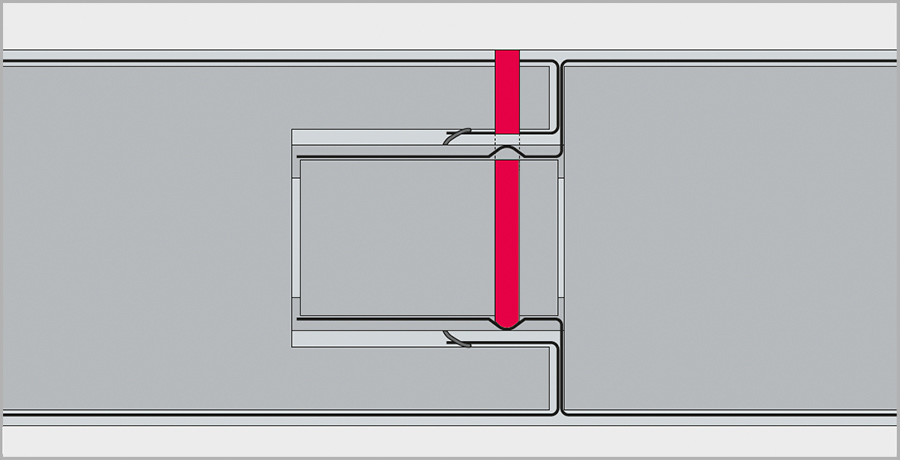

Los paneles se alinean fácilmente gracias a un rodillo independiente para cada panel
En los modelos S(a) y S(200) no es necesario sellar los paneles con silicona en la obra, ya que la estanqueidad entre las juntas de los paneles ya está garantizada por las juntas montadas en fábrica.
La puerta peatonal incorporada también se abre en el hueco hasta EI 90

Tecnología y detalles

AYUDAS DE PLANIFICACIÓN

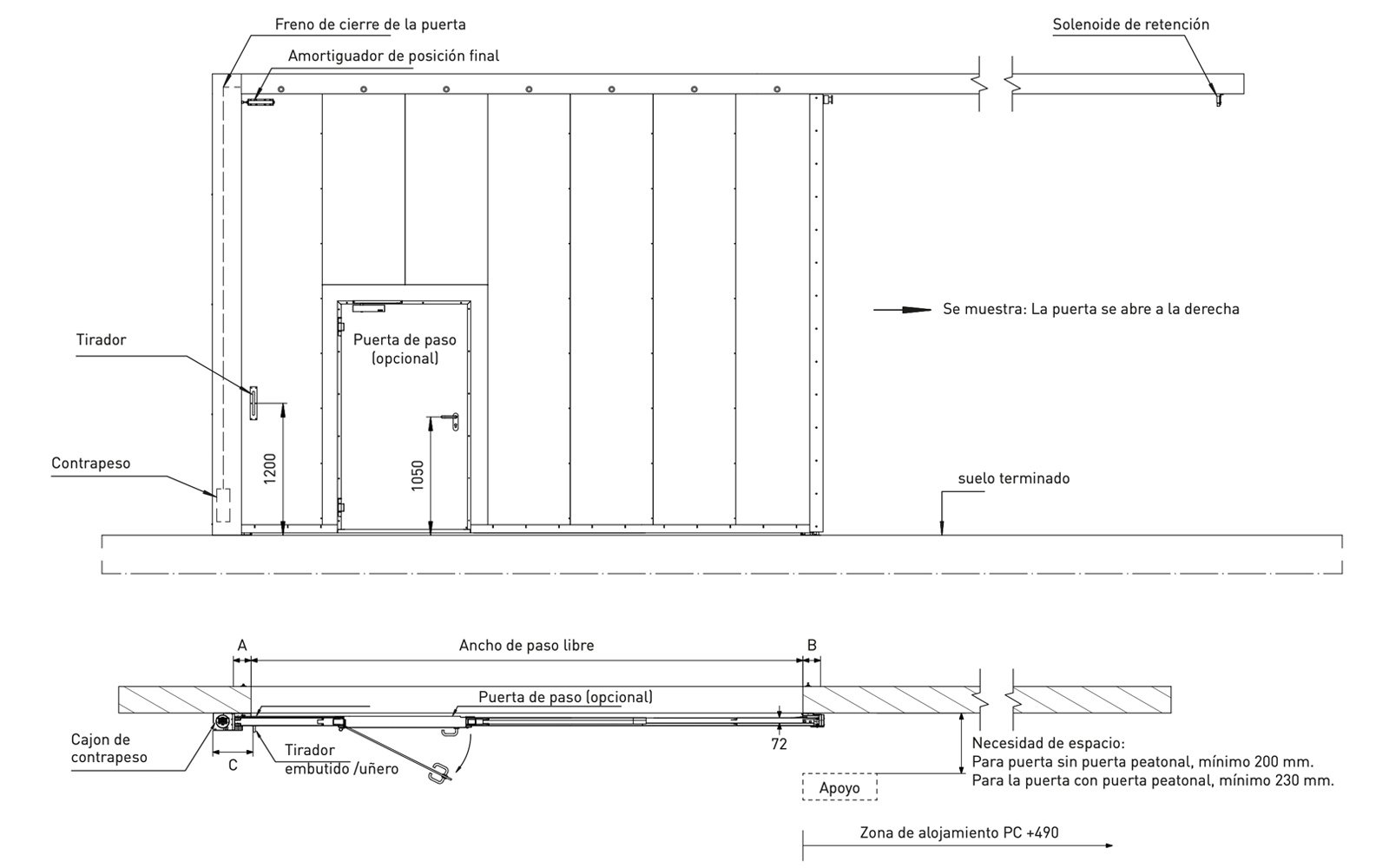

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂120 – MODELO DE 1 HOJA

LD = medida de paso libre OKF = borde superior del suelo acabado Todas las medidas en mm

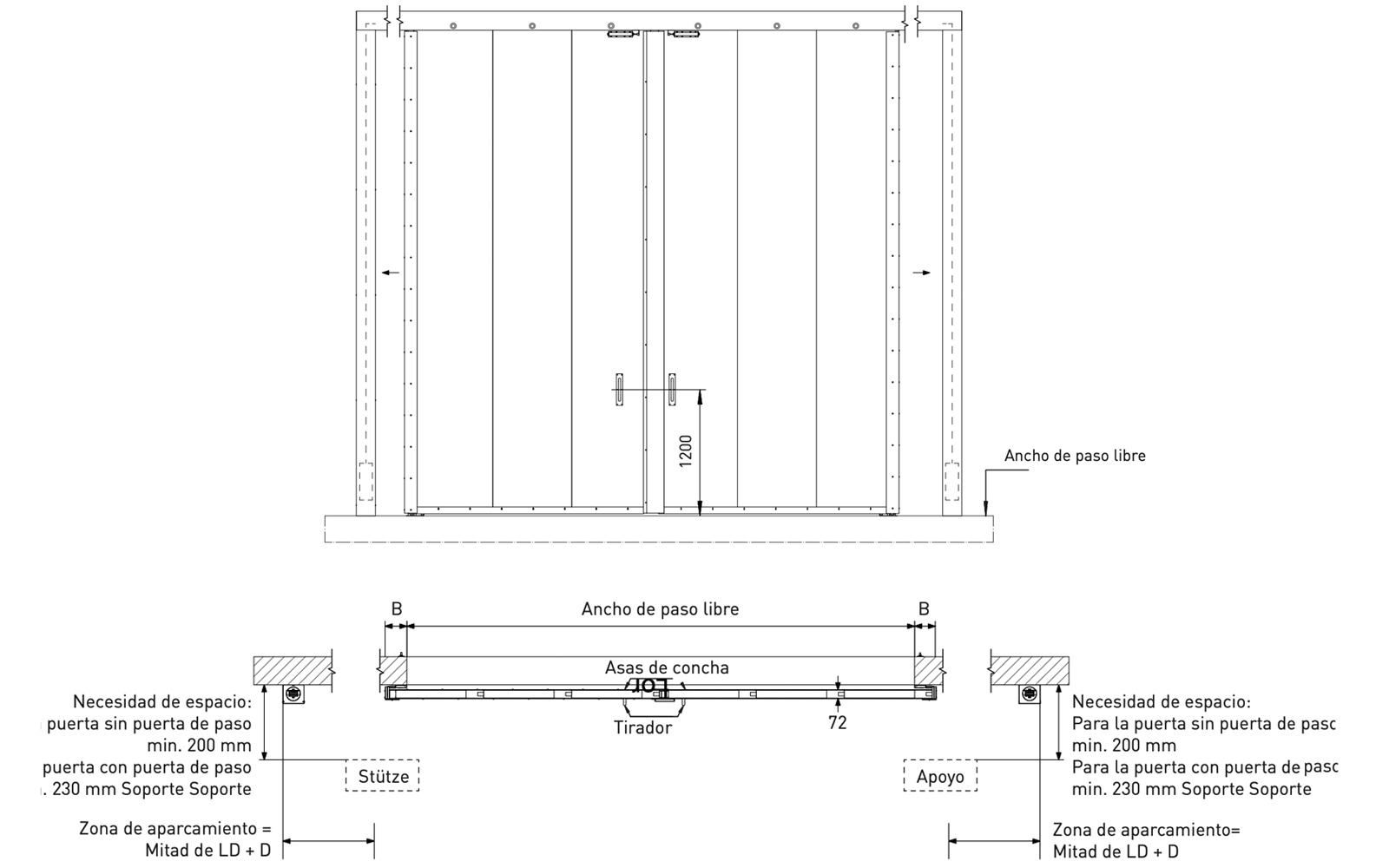

EI₂ 30/ EI₂60/ EI₂ 90/ EI₂ 120 – 2 - MODELO DE 2 HOJAS

LD = medida de paso libre OKF = borde superior del suelo acabado Todas las medidas en mm

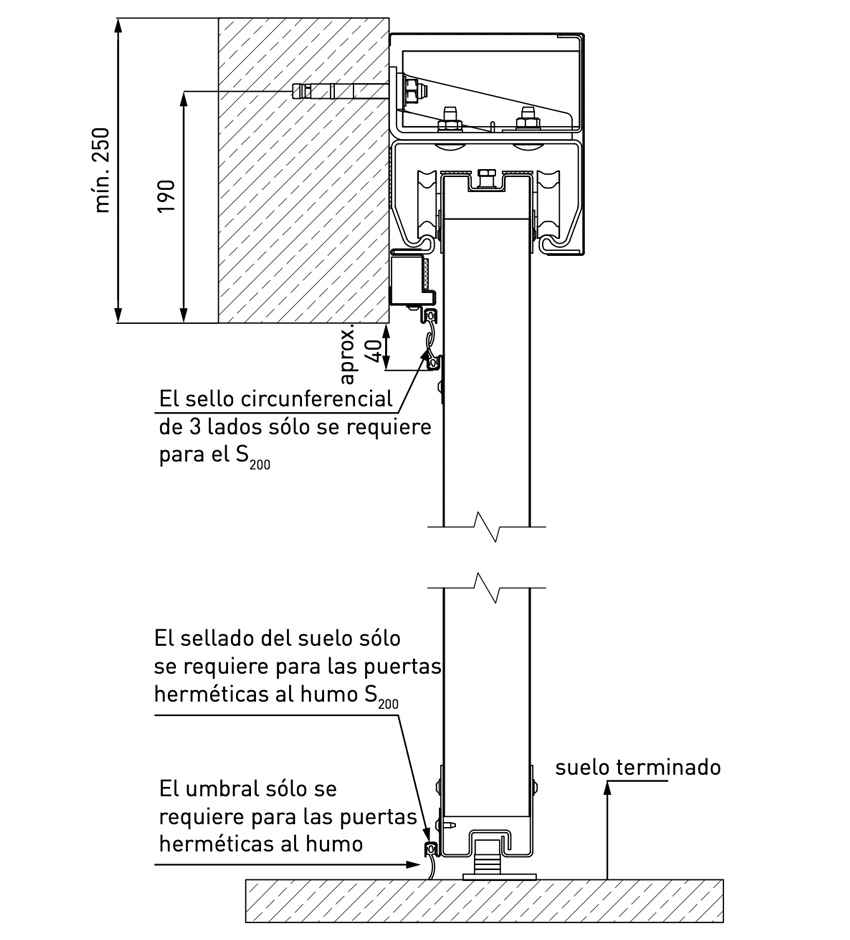

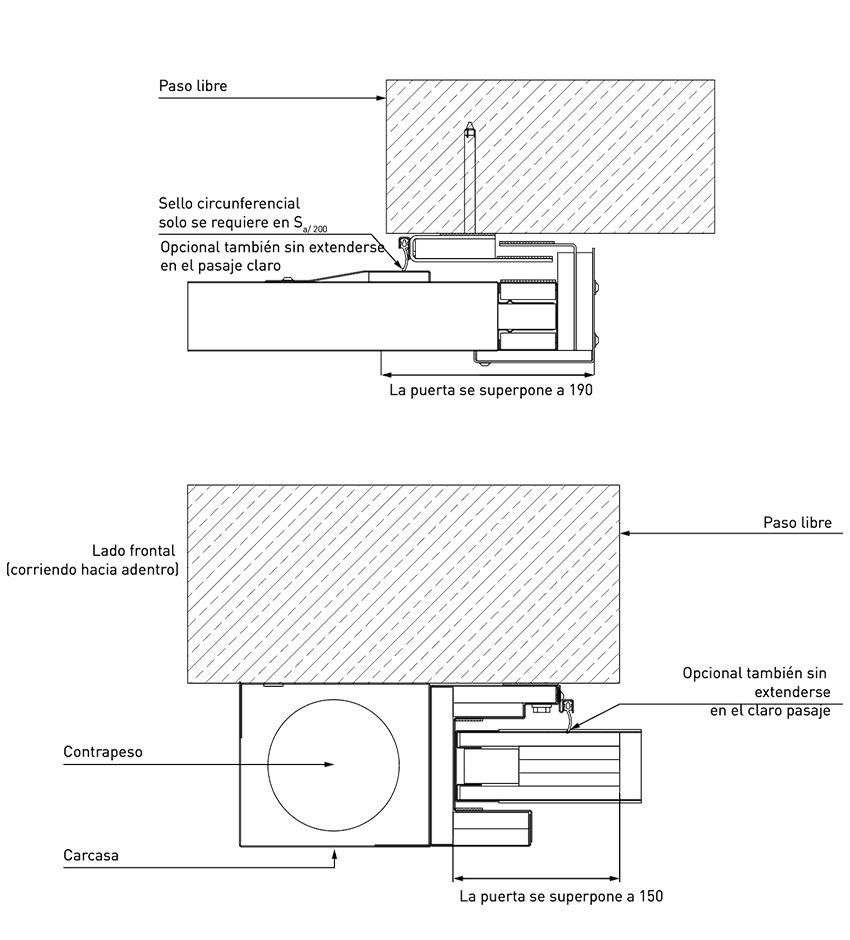

DETALLES TÉCNICOS DE LA PROTECCIÓN CONTRA EL HUMO

LD = medida de paso libre OKF = borde superior del suelo acabado Todas las medidas en mm

ALTURA DE LOS SALIENTES

	E	F	G	H	K
Altura libre desde hasta	Parte inferior del dintel - Parte superior de la guía	Parte inferior del dintel - Parte superior de la hoja de la puerta	Taladro central desde la parte inferior del dintel	Parte inferior del dintel - Parte superior del panel	Altura mínima del dintel
2.000 - 4.560	150	120	190	240	250
4.561 - 6.000 (6.560)	170	140	210	260	270

Todas las dimensiones en mm.

SALIENTES NECESARIOS

Anchura librede a	A	B
1.000 - 4.870	150	195
4.871 - 6.870	170	215
6,871 - 8,500(8,870)	190	235	Saliente máximo: 300 mm (con cerradura de pestillo de gancho frontal máx. 220 mm)

ESPACIO NECESARIO ANCHURA CON VOLADIZOS ESTÁNDAR

	Con contrapeso delantero:		Con contrapeso trasero:
	C	D	C	D
Anchuralibrede a	Lado de entrada	Zona de aparcamiento	Lado de entrada	Zona de aparcamiento
1.000 - 4.870	360	495	180	675
4.871 - 6.870	380	535	200	715
6,871 - 8,500(8,870)	400	575	220	755

Notas - Ayudas para la planificación
Tenga en cuenta los requisitos para la estructura y clasificación de los muros cortafuegos según las instrucciones de montaje.	Para mampostería y hormigón celular, se requiere un dintel de hormigón en la zona de apertura de la puerta. En el caso del hormigón celular, también se requiere un dintel de hormigón en la zona de aparcamiento.
Prevea el espacio necesario en el lateral para aparcar la hoja cuando la puerta corredera esté abierta (zona de aparcamiento), incluyendo el peso de cierre con caja si fuera necesario.	Deje suficiente distancia a cualquier soporte, revestimiento u otras estructuras en la zona de estacionamiento de la puerta corredera (para la estructura de la puerta, incluida la manilla, y en la zona del dintel para el freno de cierre de la puerta o el automatismo eléctrico, también para la puerta peatonal incorporada con cierrapuertas).

TIPOS DE CONSTRUCCIÓN Y TIPOS DE APERTURA

Tipos

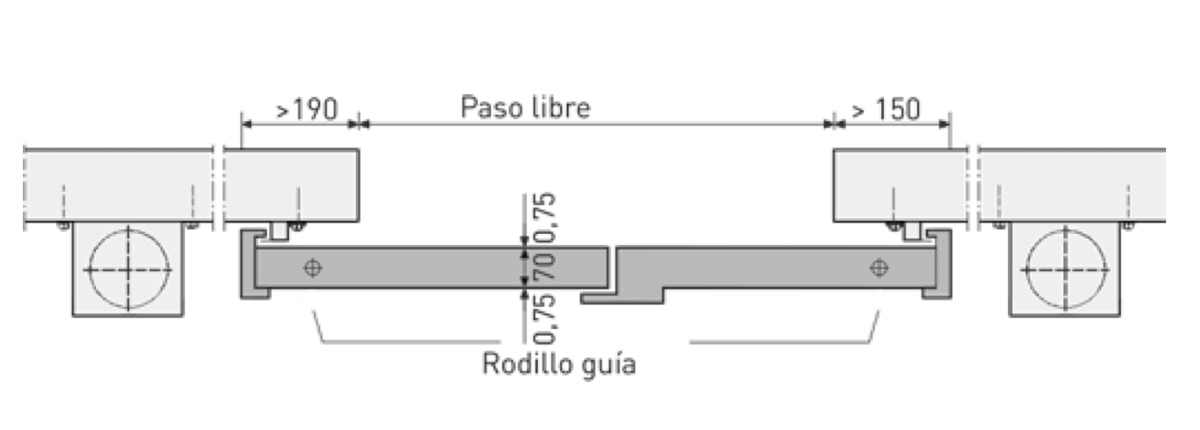

Tipo 1 hoja

Tipo 2 alas

Tipos de apertura

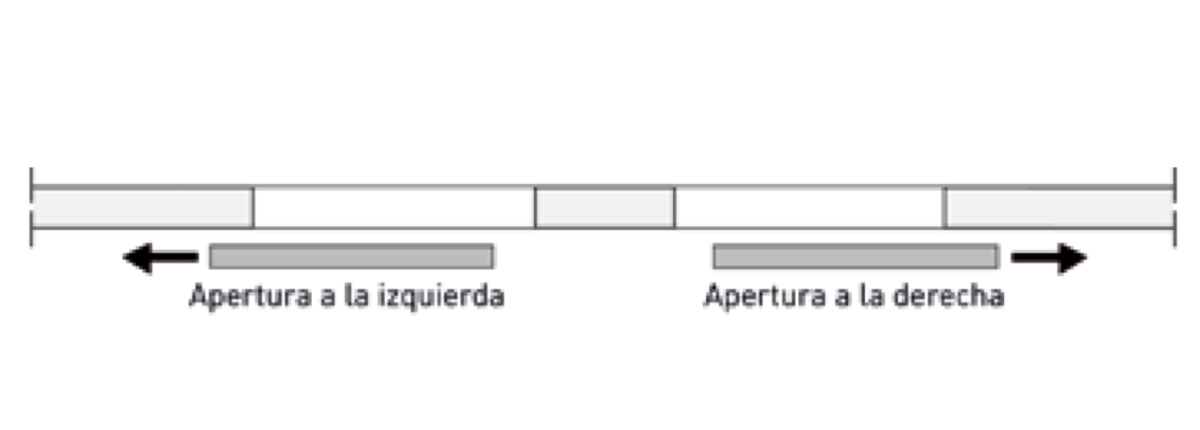

Tipo de apertura 1 hoja

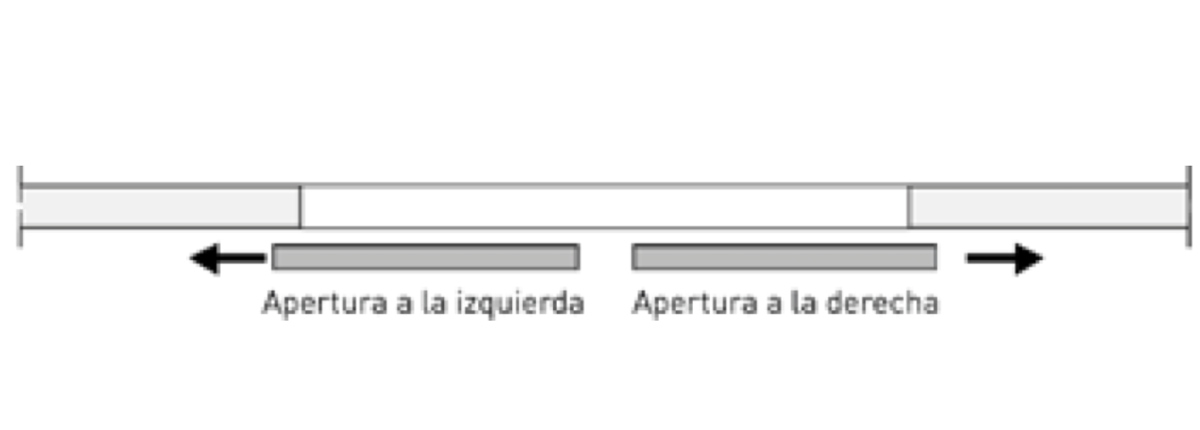

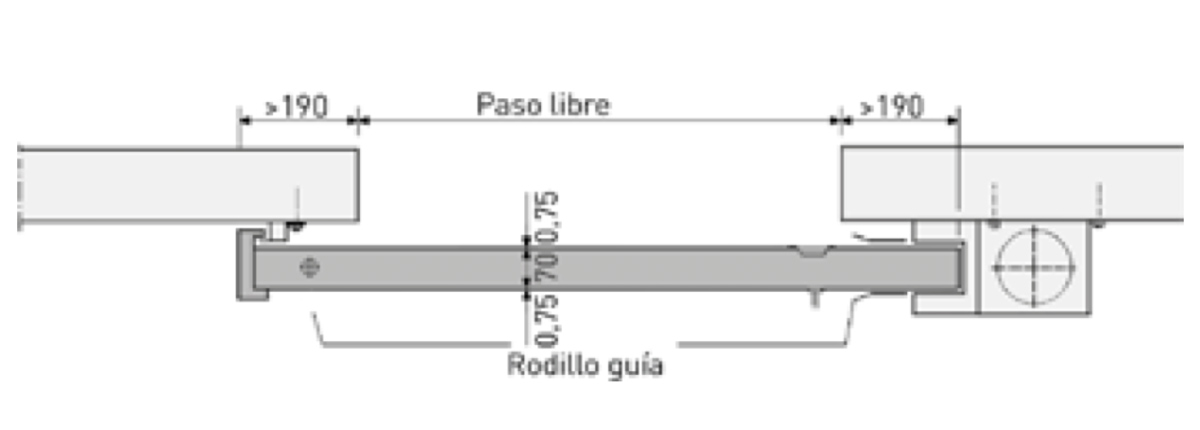

Tipo de apertura 2 hojas

TIPOS DE MONTAJE Y REQUISITOS DE ESPACIO

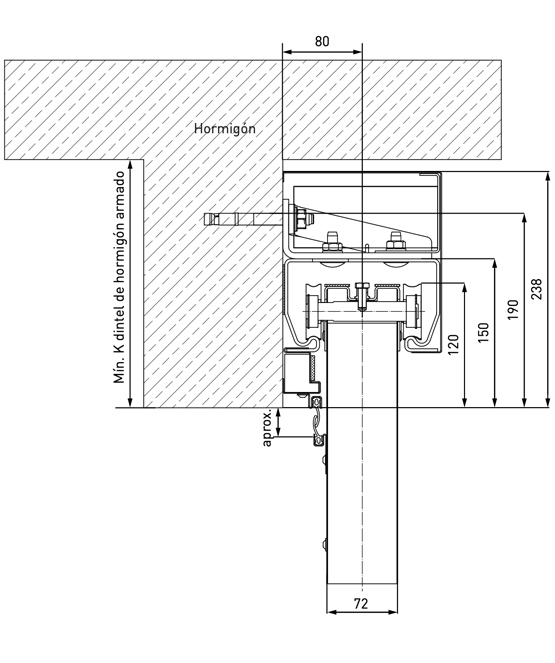

Fijación mural en dintel estándar

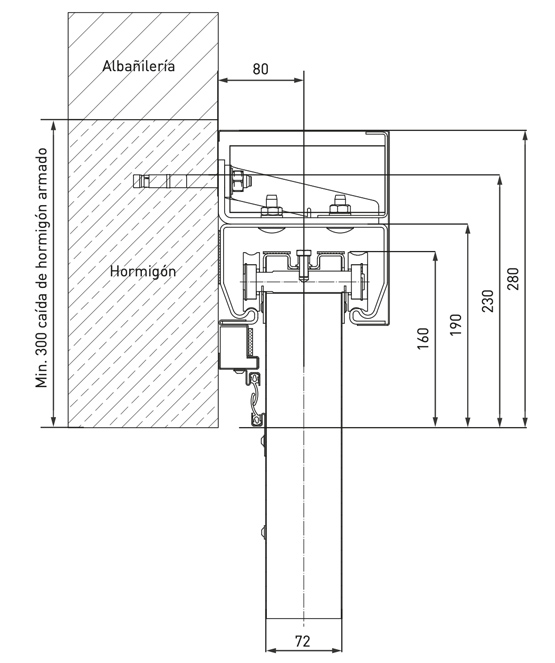

Fijación mural estándar en dintel con junta cortahumo oculta

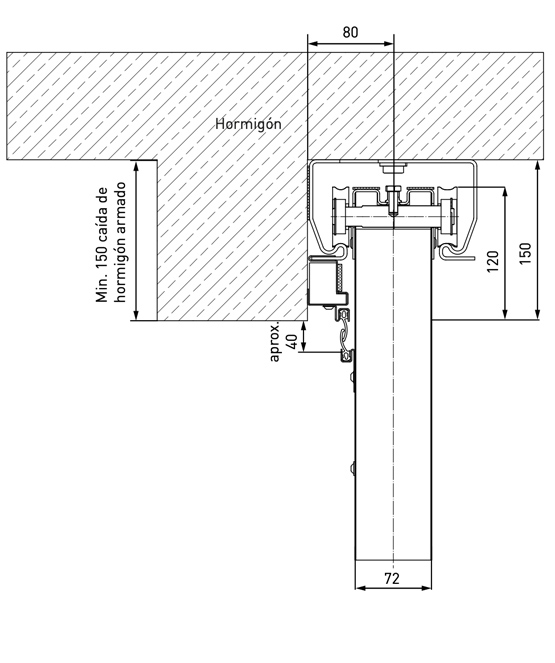

Instalación a ras de techo con dintel existente

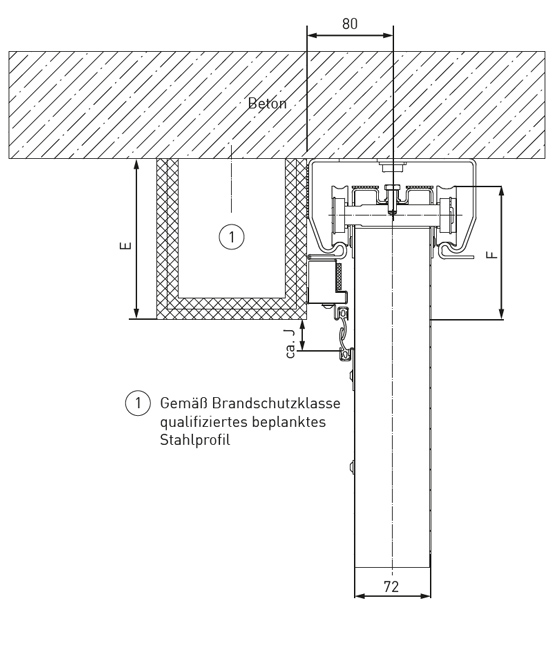

Instalación a ras de techo con cubierta de dintel

PAREDES CORTAFUEGOS REQUERIDAS O ESPESORES MÍNIMOS DE PARED 1 HOJA

Tipo de puerta	EI₂ 30/ EI₂ 60/ EI₂ 90
Tipo de puerta	Montaje del dintel (hormigón armado)	Montaje en el techo de un objeto contundente	Montaje de dintel bajo
Tamaño de la puerta → Tipo de pared ↓	≤ PL** 8.500 x 6.000; max. 50 m²	≤ PL** 8.500 x 6.000; max. 50 m²	≤ PL** 8.500 x 6.000; max. 50 m²
Albañilería DIN EN 1996-1-1, clase de resistencia a la compresión > 12, dintel de hormigón armado	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾
Hormigón DIN EN 1992-1-1, clase de resistencia > C12/ C15	≥ 140	≥ 140	≥ 140
Bloque de hormigón celular o ladrillos de revestimiento DIN EN 771-4, clase de resistencia a la compresión 4, según DIN V 4165-100 Dintel de hormigón armado en la zona de apertura y asentamiento	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾
Losas de hormigón celular DIN EN 4166 de al menos la clase de densidad bruta > 0,65 o la clase de resistencia P4,4, dintel de hormigón armado en la zona de apertura y almacenamiento	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾

Tipo de puerta	EI₂ 120
Tipo de puerta	Montaje del dintel (hormigón armado)		Montaje en el techo de un objeto contundente		Montaje de dintel bajo
Tamaño de la puerta → Tipo de pared ↓	< PL** 4.670 x 4.560	< PL** 8.500 x 6.000; max. 50 m²	< PL** 4.670 x 4.560	< PL** 8.500 x 6.000; max. 50 m²	< PL** 4.670 x 4.560	< PL** 8.500 x 6.000; max. 50 m²
Albañilería DIN EN 1996-1-1, clase de resistencia a la compresión > 12, dintel de hormigón armado	≥ 175²⁾	> 240²⁾	≥ 175²⁾	> 240²⁾	≥ 175²⁾	> 240²⁾
Hormigón DIN EN 1992-1-1, clase de resistencia > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Bloque de hormigón celular o ladrillos de revestimiento DIN EN 771-4, clase de resistencia a la compresión 4, según DIN V 4165-100 Dintel de hormigón armado en la zona de apertura y asentamiento	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Losas de hormigón celular DIN EN 4166 de al menos la clase de densidad bruta > 0,65 o la clase de resistencia P4,4, dintel de hormigón armado en la zona de apertura y almacenamiento	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾

PAREDES CORTAFUEGOS REQUERIDAS O ESPESORES MÍNIMOS DE PARED 2 HOJAS

PAREDES DE FUEGO REQUERIDAS O GROSORES MÍNIMOS DE PARED - 2 HOJAS

Tipo de puerta	EI₂ 30/ EI₂ 60/ EI₂ 90
Tipo de puerta	Montaje del dintel (hormigón armado)	Montaje en el techo de un objeto contundente	Montaje de dintel bajo
Tamaño de la puerta → Tipo de pared ↓	≤ PL** 8.500 x 6.000; max. 50 m²	≤ PL** 8.500 x 6.000; max. 50 m²	≤ PL** 8.500 x 6.000; max. 50 m²
Albañilería DIN EN 1996-1-1, clase de resistencia a la compresión > 12, dintel de hormigón armado	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾
Hormigón DIN EN 1992-1-1, clase de resistencia > C12/ C15	≥ 140	≥ 140	≥ 140
Bloque de hormigón celular o ladrillos de revestimiento DIN EN 771-4, clase de resistencia a la compresión 4, según DIN V 4165-100 Dintel de hormigón armado en la zona de apertura y asentamiento	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾
Losas de hormigón celular DIN EN 4166 de al menos la clase de densidad bruta > 0,65 o la clase de resistencia P4,4, dintel de hormigón armado en la zona de apertura y almacenamiento	≥ 175²⁾	≥ 175²⁾	≥ 175²⁾

Tipo de puerta	EI₂ 120
Tipo de puerta	Montaje del dintel (hormigón armado)		Montaje en el techo de un objeto contundente		Montaje de dintel bajo
Tamaño de la puerta → Tipo de pared ↓	< PL** 4.670 x 4.560	< PL** 8.500 x 6.000; max. 50 m²	< PL** 4.670 x 4.560	< PL** 8.500 x 6.000; max. 50 m²	< PL** 4.670 x 4.560	< PL** 8.500 x 6.000; max. 50 m²
Albañilería DIN EN 1996-1-1, clase de resistencia a la compresión > 12, dintel de hormigón armado	≥ 175²⁾	> 240²⁾	≥ 175²⁾	> 240²⁾	≥ 175²⁾	> 240²⁾
Hormigón DIN EN 1992-1-1, clase de resistencia > C12/ C15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Bloque de hormigón celular o ladrillos de revestimiento DIN EN 771-4, clase de resistencia a la compresión 4, según DIN V 4165-100 Dintel de hormigón armado en la zona de apertura y asentamiento	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾
Losas de hormigón celular DIN EN 4166 de al menos la clase de densidad bruta > 0,65 o la clase de resistencia P4,4, dintel de hormigón armado en la zona de apertura y almacenamiento	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾	≥ 175²⁾	≥ 240²⁾

* En la entrada y el sello de la pared Instalación con tornillos Todas las dimensiones en mm.
** Paso libre
Nota: ¡Atención! En el caso del hormigón celular, es absolutamente necesario un dintel de hormigón armado en la zona de apertura y alojamiento.

FACILIDAD DE MONTAJE

Ejemplos de facilidad de montaje

Las puertas correderas de protección contra incendios. NovoSlide pueden instalarse con especial rapidez. Los detalles técnicos sofisticados aceleran considerablemente el proceso. Vea algunos ejemplos aquí. Todos los detalles se pueden encontrar en las instrucciones de
montaje detalladas.

Fácil instalación debido a la fijación de un solo soporte con una mayor distancia de fijación tanto en la zona de cierre como de apertura de 750 mm. Compensación de tolerancia simple durante la instalación, debido al agujero coliso en el soporte y el carril de rodadura.

Menos complejidad debido a los componentes que son en gran parte prefabricados, en los que incluso, por ejemplo, las cintas intumescentes necesarias ya están montadas.

Fácil alineación de los paneles en la guía mediante un carro con ruedas por panel.

Ensamble de los paneles entre sí con una conexión de tornillo de un lado a lado no visible de la pared (distancia de tornillo 500 mm).

Todos los puntos de conexión de los tornillos están pre-perforados en la fábrica.

Fácil de instalar, guía de cable simplificada para el peso de cierre.

Compensación rápida y fácil en suelos irregulares a través del perfil del extremo inferior ajustable en altura.

La geometría especial de los rodillos compensa las desigualdades en la zona de las paredes y el dintel.

Un simple cubreguía sin tornillos como estándar. En linea con caja de contrapeso.

No es necesario el sellado del panel in situ con silicona para S_a y S₂₀₀, ya que el sellado en las uniones del panel ya está presente a través de los elementos integrados.

¿Hemos despertado su interés?

Novoferm trabaja con una amplia red de distribuidores especializados en España - en su zona. Nuestros distribuidores especializados autorizados de Novoferm ofrecen asesoramiento profesional, venta, mediciones, instalación, desmontaje y eliminación ecológica de nuestros productos a precios competitivos con todo incluido.

Estaremos encantados de ayudarle.

Póngase en contacto con nosotros Solicitar un presupuesto Solicitar folleto Solicitar documentos de planificación

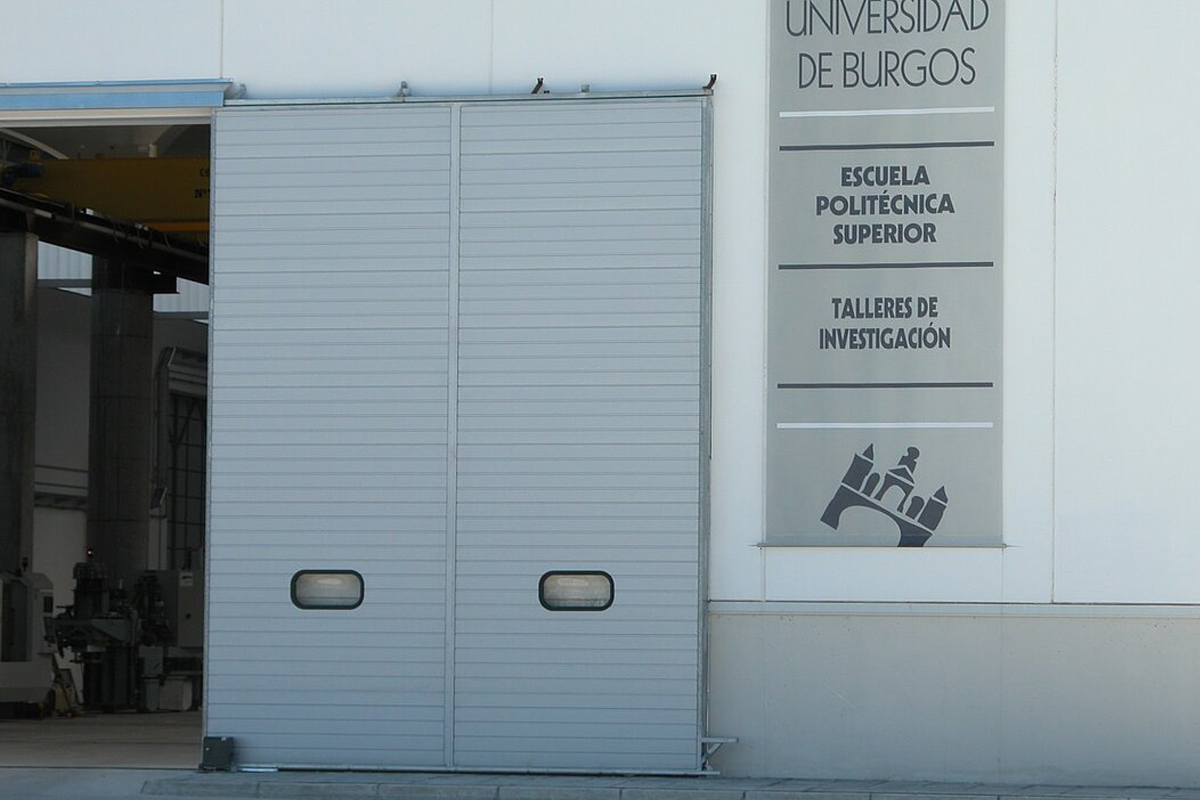

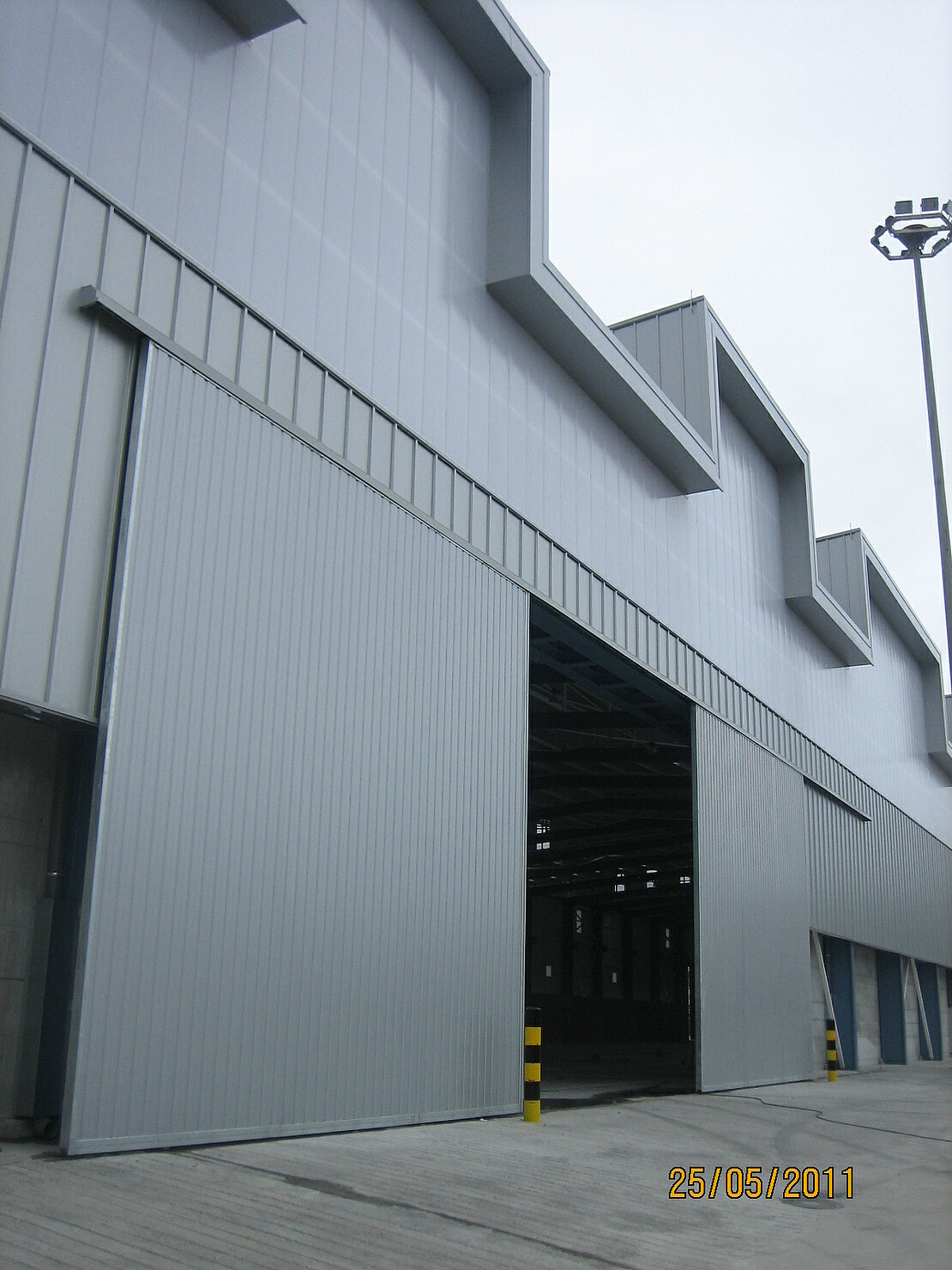

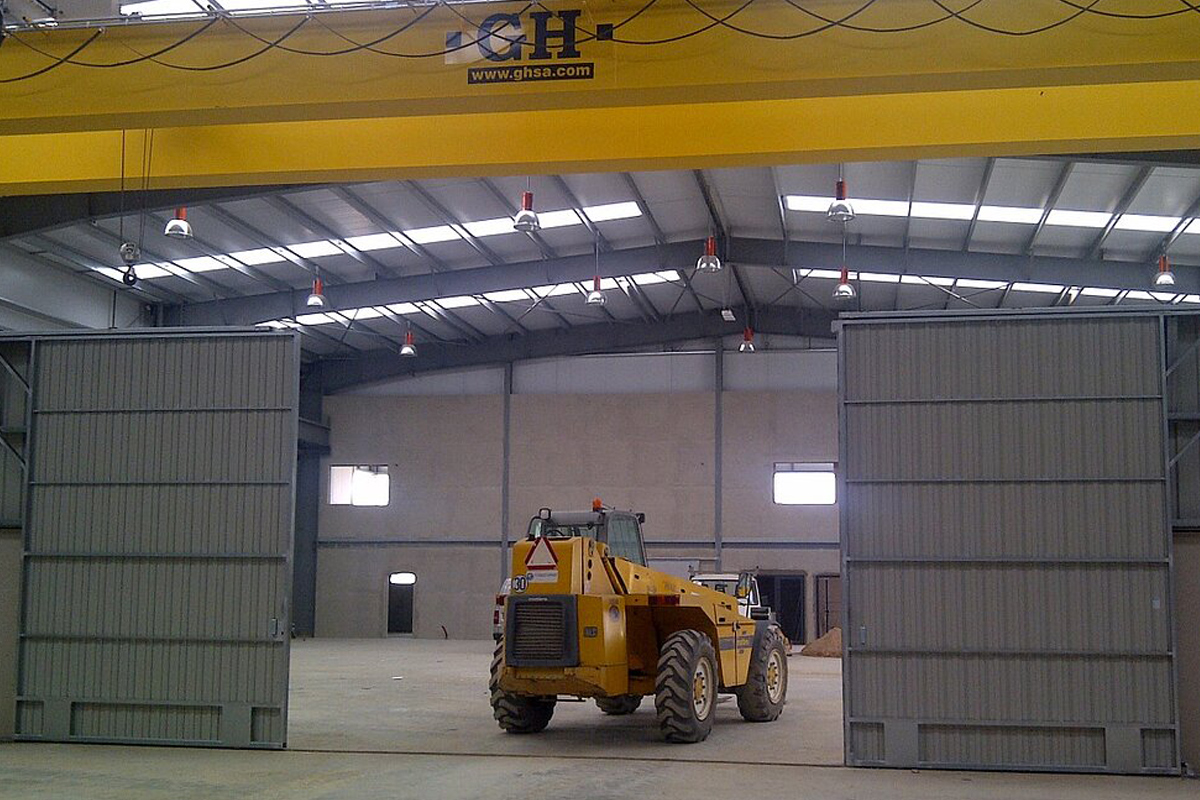

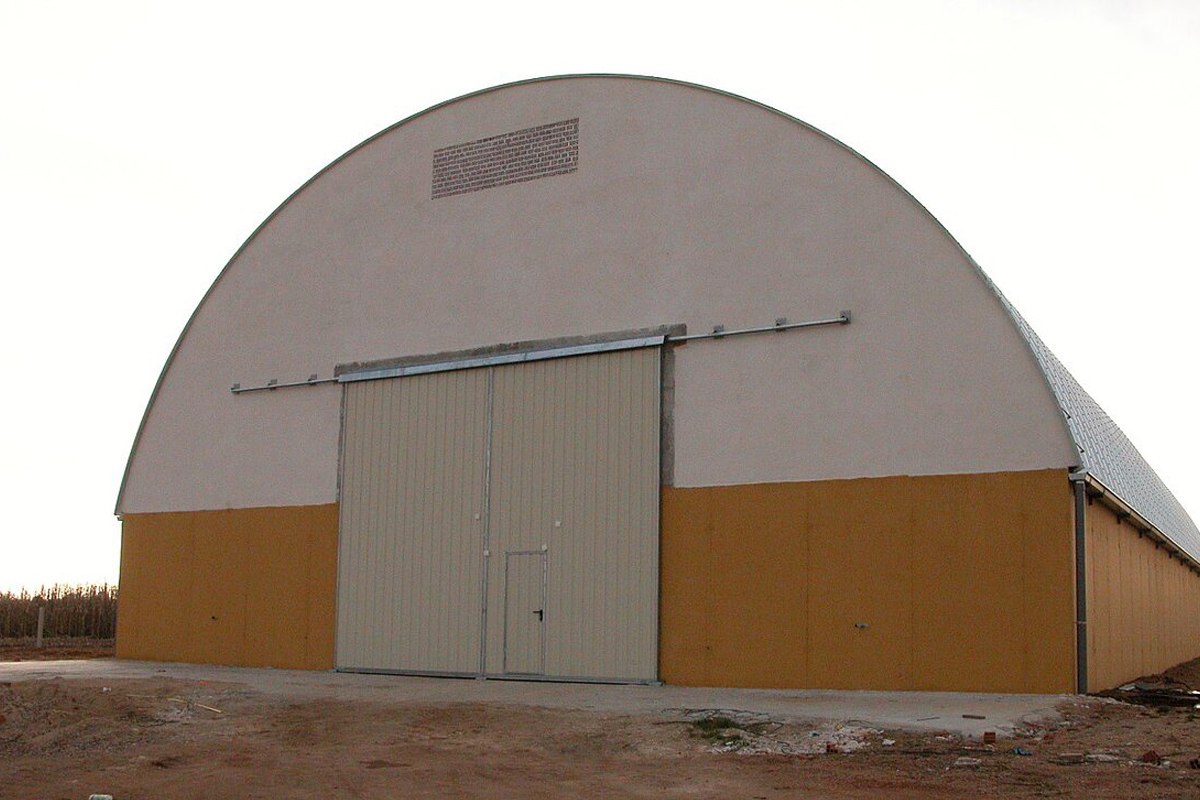

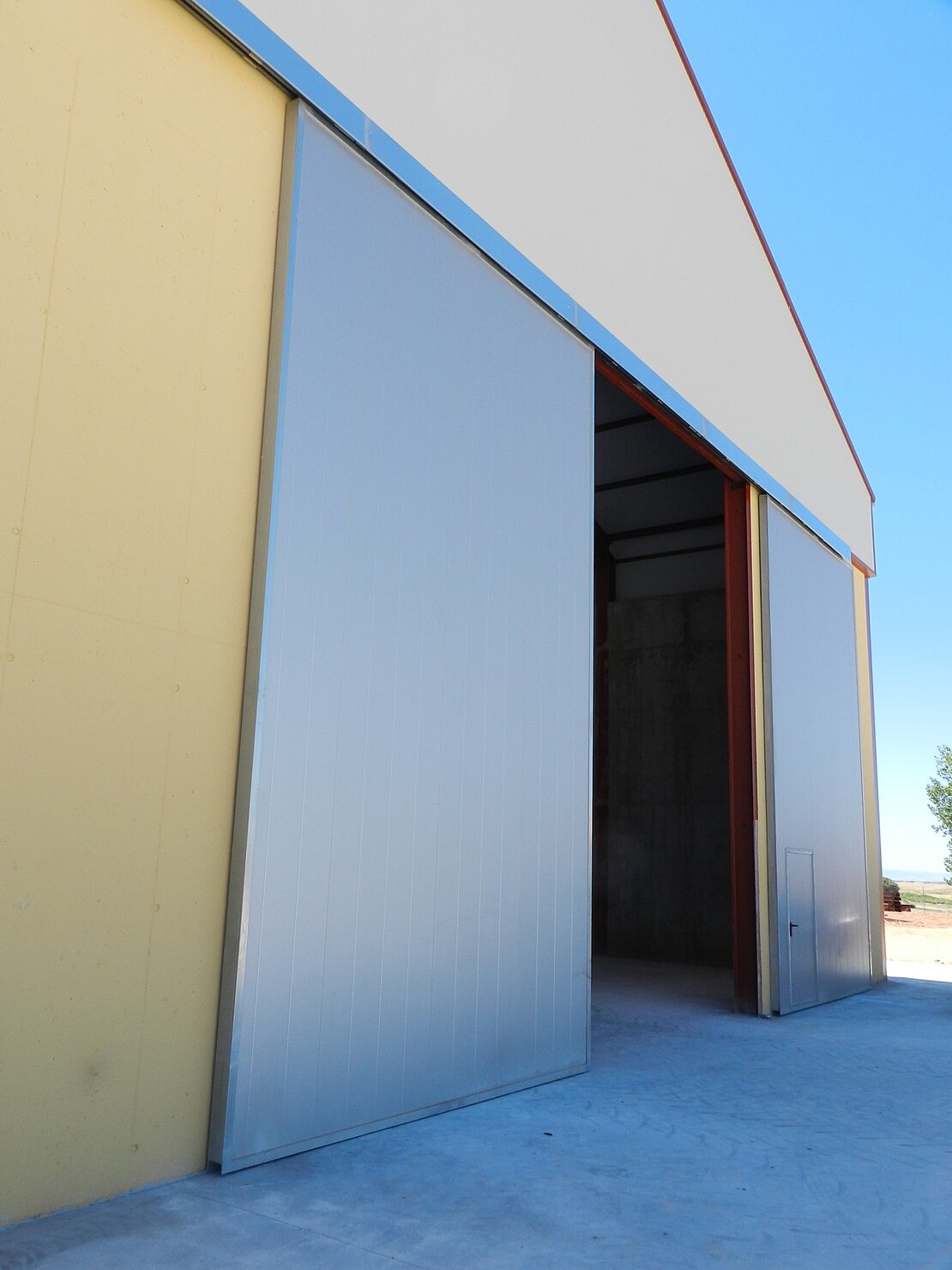

PUERTAS CORREDERAS MODELO PARA FACHADA

Puede fabricarse en dos versiones, colgada sin carril inferior o rodada sobre un carril colocado en el suelo. Estas puertas pueden recogerse en uno de los laterales o en ambos, en una o varias hojas.

El funcionamiento puede ser manual o automático.

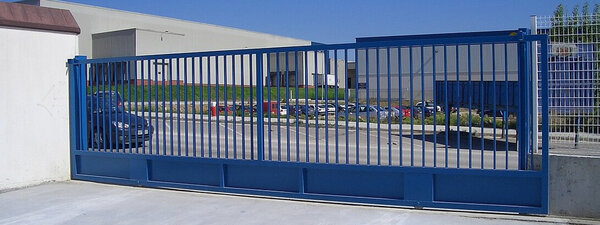

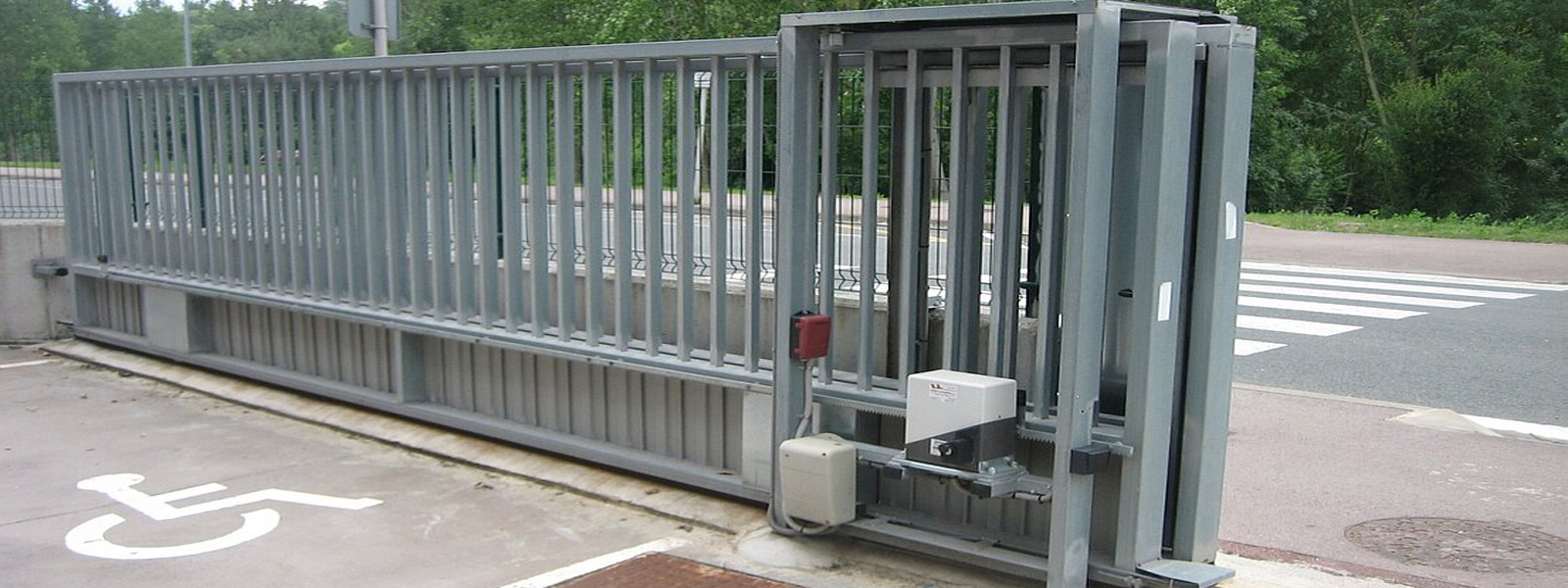

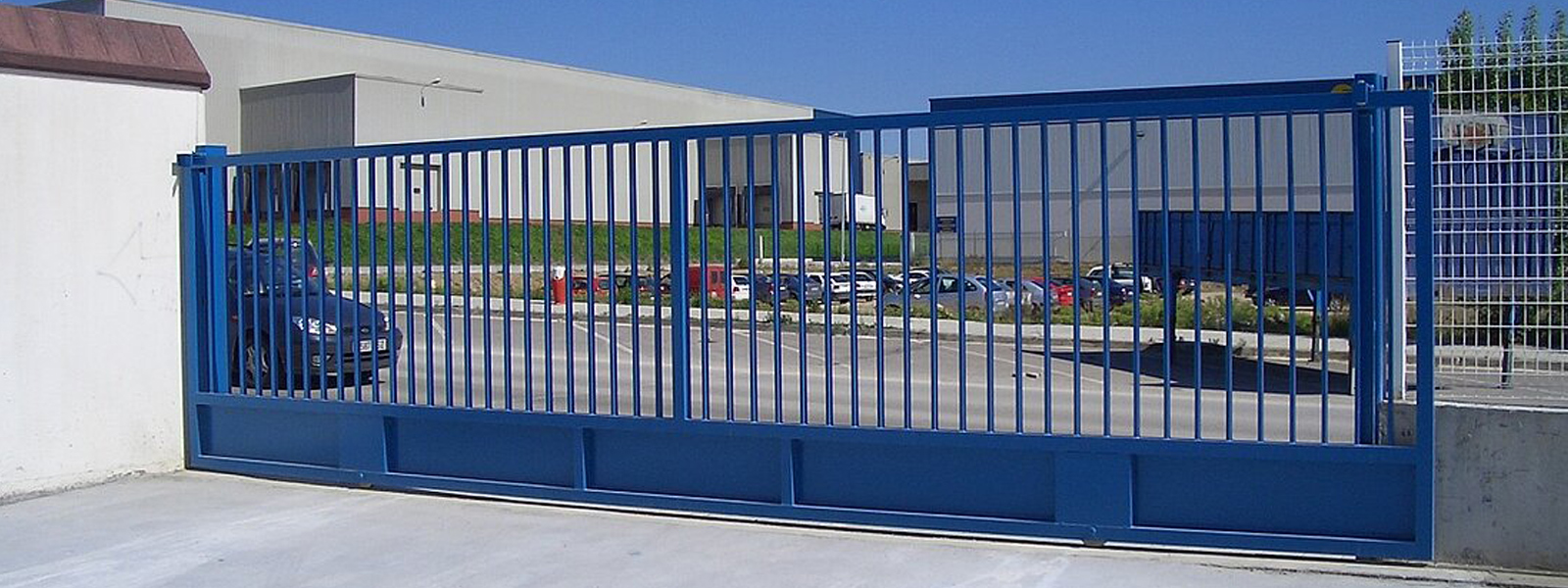

MODELO CORREDERA CANCELA

Utilizadas para el cierre de fincas pueden ser ciegas o con barrotes, en una o dos hojas, desplazándose hacia uno o ambos lados.

En este modelo existe también una versión SIN carriles inferiores para casos en los que por cuestiones de la instalación dicho carril no pueda mantenerse en las condiciones adecuadas.

Pueden ser manuales o automáticas.
