EVOLUCIÓN DE LAS PUERTAS SECCIONALES PREMIUM DE ACERO
PUERTAS SECCIONALES CON UN GROSOR DE 45 MM Y UN AISLAMIENTO ESPECIALMENTE ELEVADO
¿Es usted muy exigente?
¿Quiere obtener siempre lo mejor de todo? Con la puerta seccional Evolution premium, eso es exactamente lo que obtiene: la nueva puerta le ofrece la máxima eficiencia energética, seguridad, calidad y la más amplia selección de acabados y colores en un paquete que le hace feliz.
Entonces, ¡opte por las puertas seccionales Evolution premium con aislamiento de 45 mm de Novoferm!
Puerta Premium con rotura de puente térmico Las puertas seccionales de garaje Novoferm en la versión de 45 mm tienen un núcleo de espuma dura aislante de 45 mm de grosor para un aislamiento térmico especialmente alto. Tiene hasta un 17% más de aislamiento* en comparación con puertas de una serie similar (sólo de Novoferm).
La mayor selección de motivos / colores Las puertas seccionales premium Novoferm Evolution están disponibles en los 5 gofrados de puerta, en numerosas superficies y en casi todos los colores RAL modernos y con revestimiento final, para que se adapten a la arquitectura de su casa.
SmartHome-capable / Innovador El automatismo NovoPort, que sólo está disponible en Novoferm y es smart home-capable, no se monta en el techo y ofrece muchas ventajas (abrepuertas integrado, instalación sencilla,...)
Sus ventajas de un vistazo
- Para garajes privados de hasta 5.500 mm de ancho
- Alta calidad con hasta 3 años de garantía (Made in Spain)
- Disponible en casi todos los colores de lacado final y RAL a elegir, así como en todas las superficies
- Aspecto armonioso: interior de la puerta, perfiles y remates de perfiles en blanco tráfico. El color exterior de la puerta ya no es visible en el interior en la transición de la puerta
- Puerta seccional Evolution con hasta un 17% de aislamiento térmico mejorado para una puerta instalada en la gama de soluciones de puertas con grosores de perfil comparables.

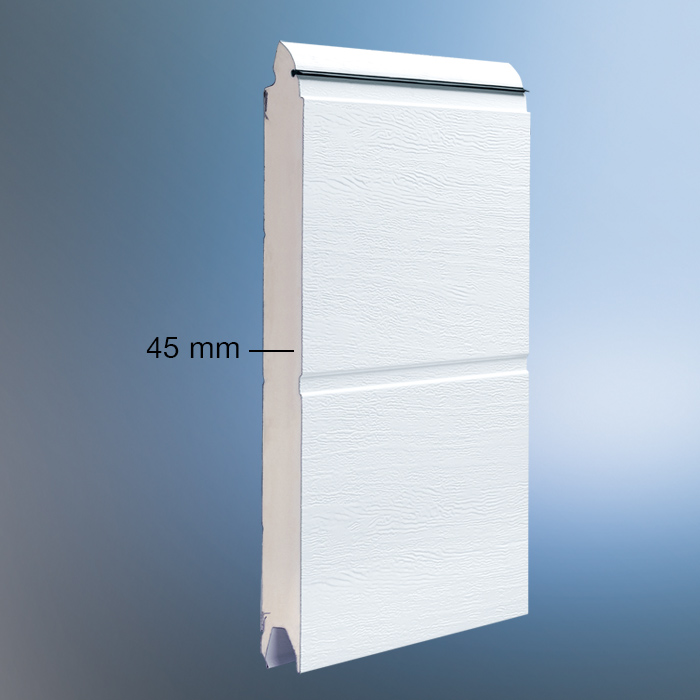

- Aislamiento térmico muy elevado gracias a la construcción sándwich de doble pared con separación térmica de 45 mm de grosor (valor de aislamiento térmico U(p) = 0,46 W/m² K
- A prueba de robos gracias a la seguridad probada según la clase de resistencia RC 2 (DIN/TS 18194:2020-07) posible
- Máxima seguridad personal gracias a la protección antipinzamiento interior y exterior
- Técnica de muelles opcionalmente con sistema de muelles de tracción verticales o con ejes de muelles de torsión horizontales con protección contra rotura de muelle en ambos lados
- Alto nivel de comodidad gracias a los motores para puertas de garaje aptos para SmartHome y silenciosos
- Disponible como automatismo patentado automáticamente NovoPort con un alto nivel de confort
CARACTERÍSTICAS Y ASPECTOS DESTACADOS

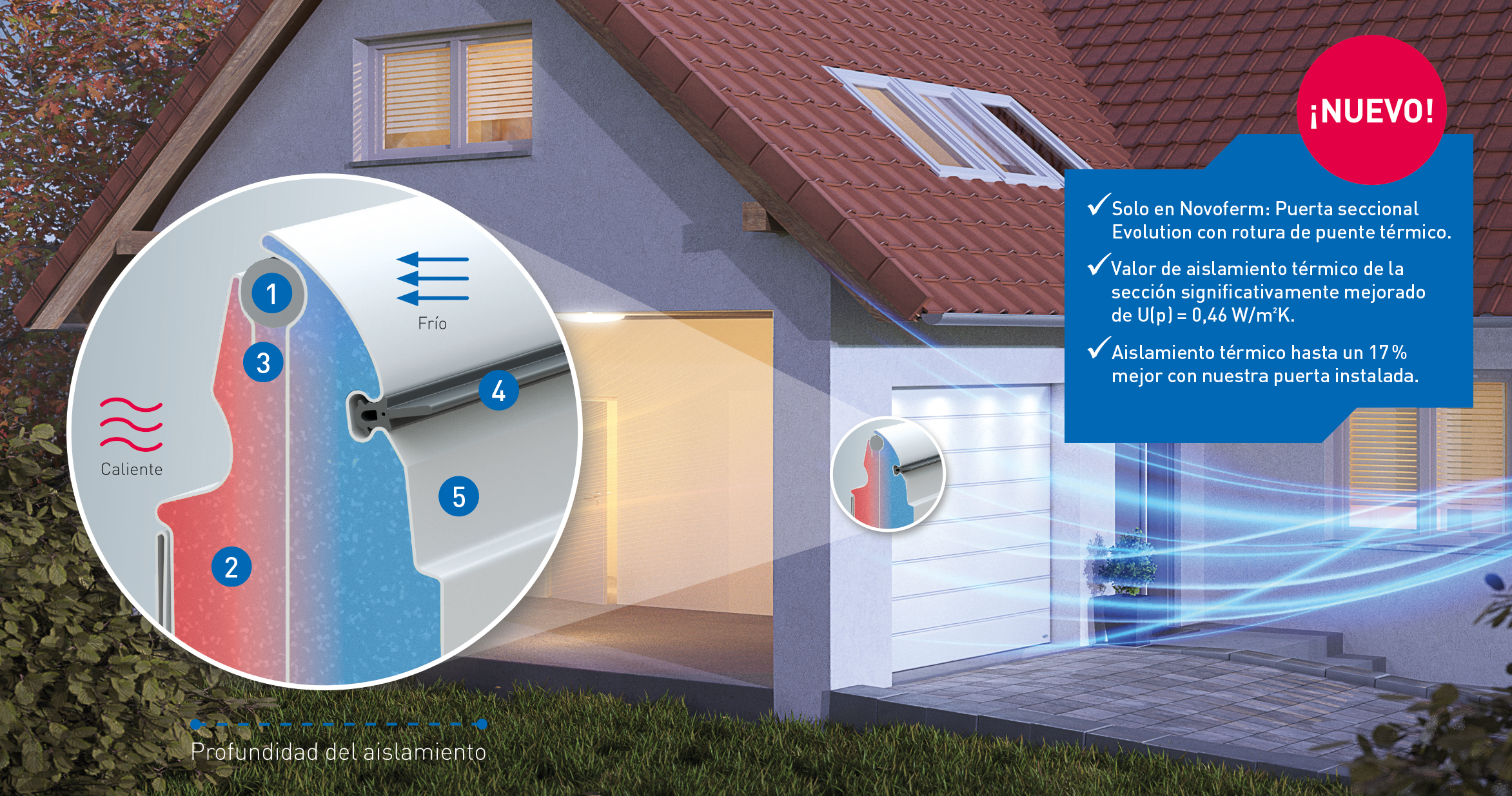

AISLAMIENTO TÉRMICO ESPECIALMENTE ELEVADO GRACIAS A LA SEPARACIÓN TÉRMICA
(1) Junta adicional en la cabeza de la sección.
(2) Las nuevas secciones de acero optimizadas se fabrican exclusivamente en construcción sándwich de doble pared con separación térmica y un grosor de 45 mm.
(3) Separación térmica del revestimiento exterior e interior de la puerta. Esto minimiza la pérdida de calor.
(4) Junta aislante adicional entre las secciones para un aislamiento térmico aún mejor.
(5) Revestimiento exterior de alta calidad en miles de combinaciones de colores, superficies y motivos.

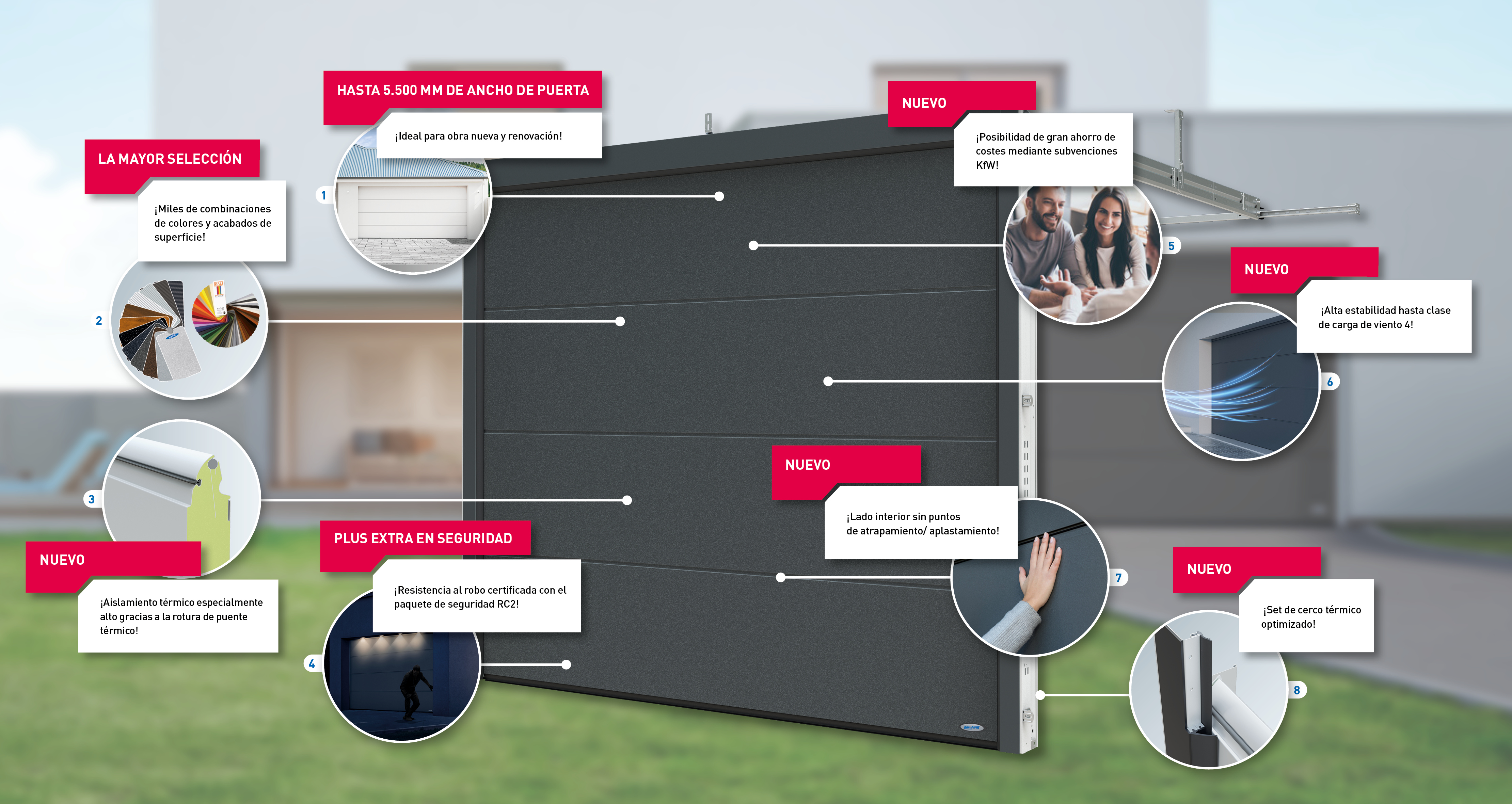

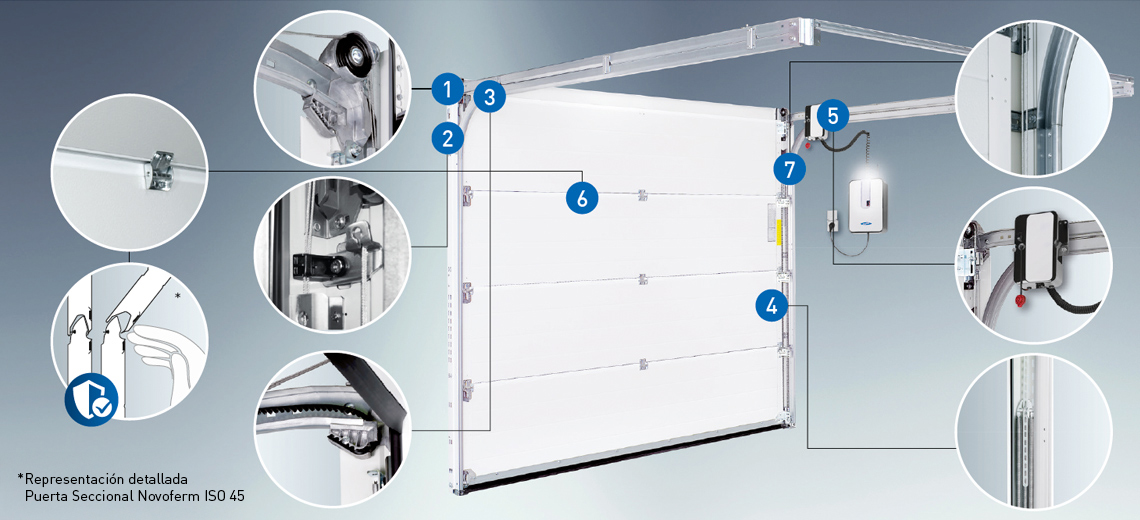

Características exteriores
(1) Para garajes privados modernos de hasta 5.500 mm de ancho La puerta seccional Evolution premium es ideal para garajes privados y garajes dobles de hasta 5,50 m de ancho en obra nueva y reformas.
(2) La mayor selección y variedad de características Elija entre todos los motivos, superficies, colores (RAL a elegir) y muchas otras características de la gama Novoferm. La mayoría de las superficies y colores tienen un revestimiento final. Esto las hace menos sensibles a las influencias externas.
(3) Nuevo: doble pared y optimizado térmicamente Los nuevos perfiles de acero optimizados se fabrican exclusivamente en una construcción sándwich de doble pared y separación térmica con un grosor de 45 mm, lo que les permite alcanzar un valor de aislamiento térmico especialmente elevado de U(p) = 0,46W/m2Ken la gama de soluciones de puertas con grosores de perfil comparables.
(4) Resistencia antirrobo homologada con el paquete de seguridad RC2 Con la puerta seccional Evolution premium puede proteger su hogar aún mejor: la puerta premium está disponible opcionalmente en una versión antirrobo con clase de resistencia RC 2 según DIN/TS 18194:2020-07.
(5) Novedad: Calidad que resiste el paso del tiempo Materiales de alta calidad, mano de obra de primera clase y componentes coordinados caracterizan a la puerta seccional Evolution premium - ¡naturalmente "Made in Spain"! La alta calidad de fabricación garantiza un alto nivel de estabilidad que puede soportar una carga de viento de clase 4 (144 km/h).
(6) Protección antipinzamiento interior y exterior El diseño especial de las secciones y bisagras evita desde el principio puntos de pinzamiento en la hoja de la puerta.
(7) Novedad: Juego de cerco térmico de nuevo diseño El nuevo juego de cerco térmico optimizado mejora el aislamiento térmico hasta en un 15 % (cuando se instala detrás del hueco) gracias a la optimización térmica por 3 lados y a las juntas dobles.
Este valor de rendimiento depende del motivo y el tamaño de la puerta, por lo que el nuevo juego de cerco térmico contribuye activamente a optimizar el equilibrio de rendimiento de todo el edificio.

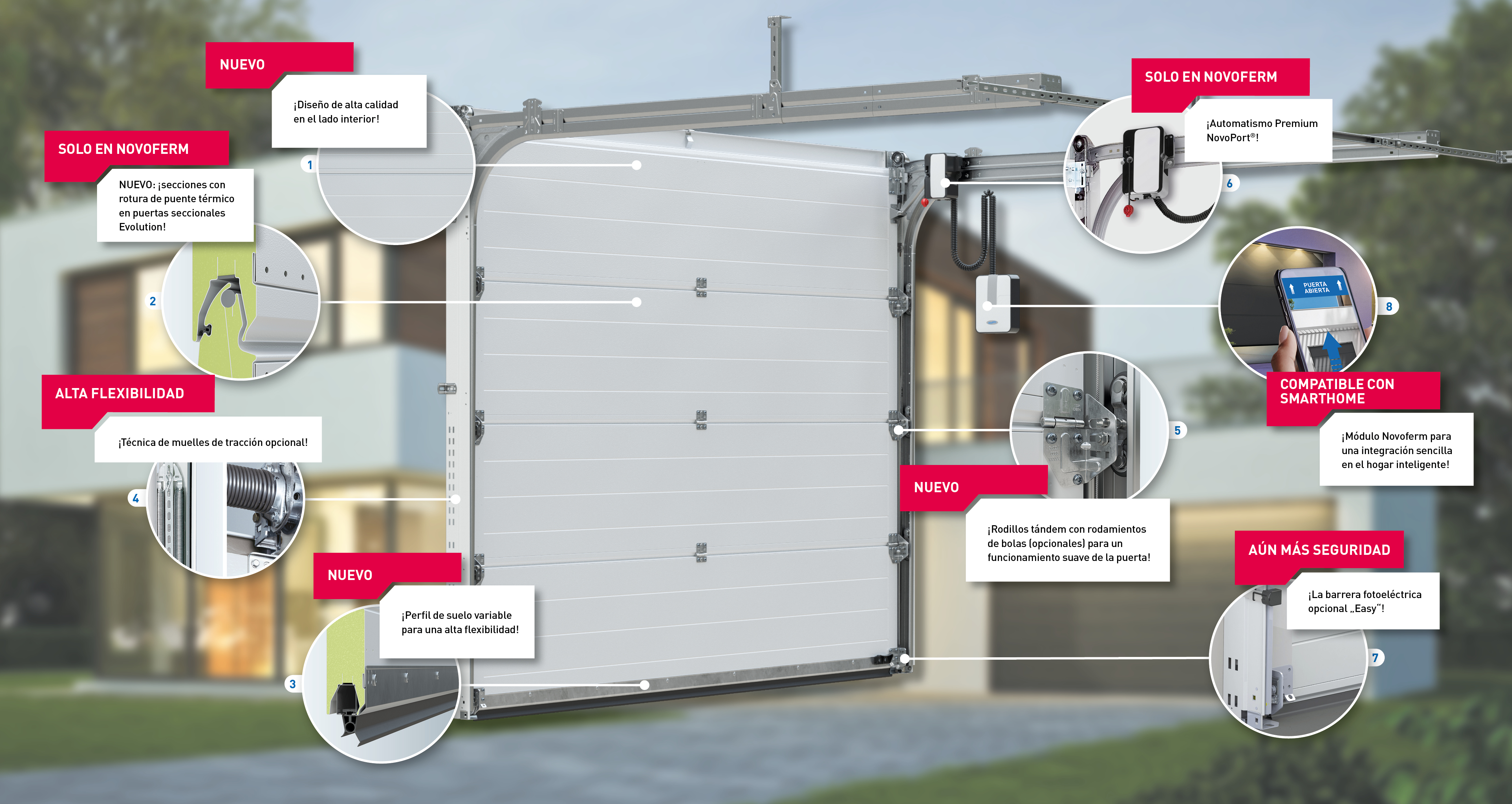

Lo más destacado
(1) Novedad: Aspecto armonioso en el interior de la puerta La puerta Evolution premium destaca visualmente por su aspecto armonioso en el interior de la puerta. La superficie está acabada en blanco tráfico (similar a RAL 9016). Además de los perfiles y los remates finales de los perfiles en RAL 9016, el color exterior de la puerta ya no es visible en el interior en la transición de la puerta.
(2) Nuevo: separación térmica Las exclusivas secciones separadas térmicamente con núcleo de espuma dura aislante y juntas adicionales entre las secciones garantizan un aislamiento térmico aún mayor*.
(3)Nuevo: perfil de suelo variable El nuevo perfil de suelo en el canto inferior de la puerta compensa pequeños desniveles en el suelo de hasta 10 mm y garantiza una gran flexibilidad durante el montaje gracias a los orificios ranurados.

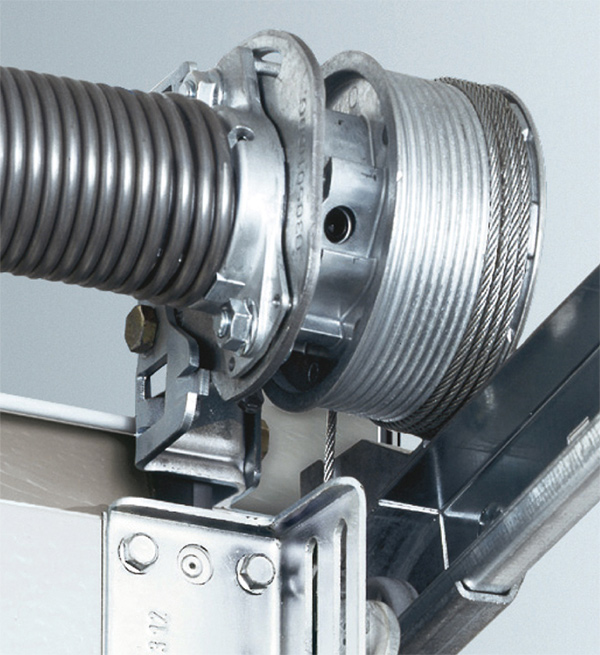

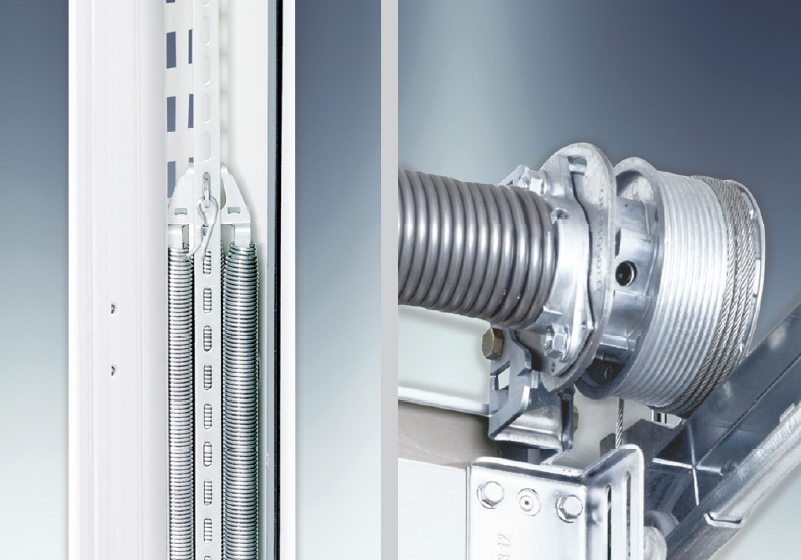

(4) Alta flexibilidad: Técnica de muelles opcional La puerta Evolution Premium puede equiparse con paquetes de muelles de tracción múltiple o muelles de torsión. Los muelles de tracción verticales permiten una altura de instalación baja (en combinación con un dintel bajo) y ofrecen muchas opciones cuando el espacio es limitado. Para tamaños grandes, la puerta está equipada con ejes de muelles de torsión, ya sea en la parte delantera o trasera.
(5) Novedad: rodillos t ándem con rodamientos de bolas Los rodillos tándem de alta calidad con rodamientos de bolas garantizan opcionalmente un funcionamiento extremadamente suave y uniforme de la puerta.
(6) Sólo en Novoferm: automatismo premium NovoPort® El automatismoNovoPort® con pulsador interno integrado e indicación del estado de la puerta mediante emisor manual garantiza el máximo confort. El innovador y flexible montaje lateral, opcionalmente a la derecha o a la izquierda, elimina desde el principio los obstáculos en la instalación. De este modo, el techo queda libre.
(7) Aún más seguridad: fotocélula "Easy" La fotocélula de seguridad "Easy" opcional detecta obstáculos y personas e interrumpe el proceso de cierre de la puerta en caso de duda.
(8) Compatible con SmartHome En combinación con los nuevos módulos WiFi de Novoferm, los mandos para puertas de garaje compatibles con SmartHome de Novoferm permiten integrar fácilmente la unidad de control de la puerta en su sistema SmartHome existente. Nuestra tecnología es compatible con los sistemas habituales.
Las funciones se pueden controlar mediante app o control por voz a través de Amazon Alexa y Google Home.**.
** El hardware y las funciones dependen de los sistemas SmartHome, los componentes y la liberación.
ASPECTO ARMONIOSO EN EL INTERIOR DE LA PUERTA
ASPECTO ARMONIOSO EN EL INTERIOR DE LA PUERTA
La superficie del interior de la puerta está acabada en blanco tráfico, similar a RAL 9016. Además de los perfiles y las tapas finales de los paneles en blanco tráfico, similar a RAL 9016, el color exterior de la puerta ya no es visible en el interior en la transición de la puerta.
La imagen de la derecha muestra el degradado de color uniforme en el interior de la nueva puerta seccional premium EVOLUTION ISO 45 en el dintel como ejemplo en comparación con las soluciones de puerta convencionales.

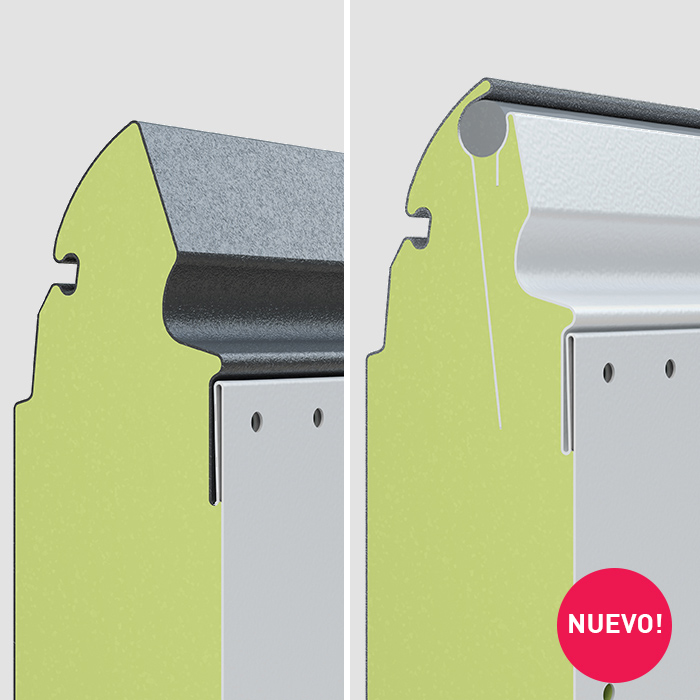

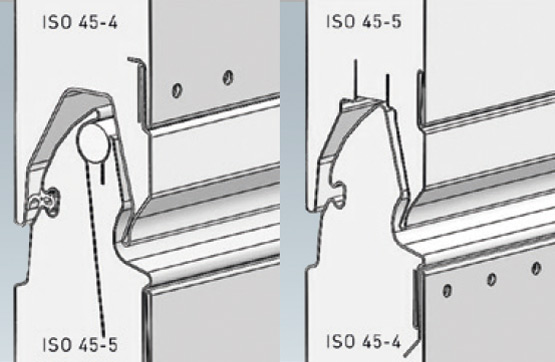

SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5
SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5
Las nuevas secciones con separación térmica son compatibles con las secciones ISO 45 de la serie anterior.
La compatibilidad hacia atrás está garantizada gracias a la probada geometría de las secciones ISO 45.

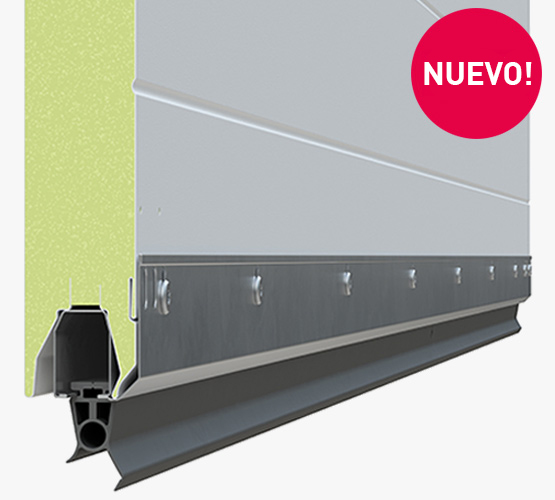

VARIABLES BODENPROFIL
VARIABLES BODENPROFIL
El nuevo perfil de suelo montado de fábrica compensa las irregularidades del suelo de hasta 10 mm, lo que facilita la instalación segura de la puerta.
Los 15 orificios ranurados del soporte garantizan un alto grado de flexibilidad en caso de suelos ligeramente irregulares.

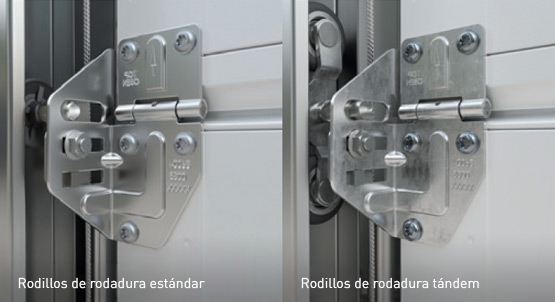

RODILLOS TÁNDEM CON RODAMIENTOS DE BOLAS
RODILLOS TÁNDEM CON RODAMIENTOS DE BOLAS
Como variante opcional, la puerta seccional premium EVOLUTION ISO 45 puede equiparse con rodillos tándem con rodamientos de bolas de alta calidad para un funcionamiento suave por un pequeño recargo.
NUEVOS COLORES PREFERIDOS/COLORES DE MODA
NUEVOS COLORES PREFERIDOS/COLORES DE MODA
La puerta seccional premium EVOLUTION ISO 45 también está disponible en los cinco nuevos colores de moda:
- Gris piedra, similar a RAL 7030
- Gris cuarzo, similar a RAL 7039
- Gris basalto, similar a RAL 7012
- Gris pizarra, similar a RAL 7015
- Gris oscuro, DB703
Para una mayor personalización, puede elegir entre un total de catorce colores preferentes a precios atractivos y casi todos los colores RAL.
SUPERFICIES, COLORES Y EQUIPAMIENTO
ACABADOS
Puerta en relieve
Las puertas seccionales premium Novoferm Evolution están disponibles en los 5 gofrados de puerta, en numerosas superficies y en casi todos los colores RAL modernos y con revestimiento final, para que se adapten a la arquitectura de su casa.
Las ilustraciones para garajes individuales muestran un tamaño de hoja de puerta de 2.500 x 2.125 mm y para garajes dobles un tamaño de hoja de puerta de 4.500 x 2.125 mm. Otros tamaños de puerta pueden diferir de la ilustración.
Nota: * Sólo disponible en los acabados satinados blanco satinado (similar a RAL 9016), gris ventana satinado (similar a RAL 7040), gris satinado (color mixto) y gris oscuro satinado (similar a RAL 7016).
| Hoja de la puerta |
| Interior: Imprimación a base de poliuretano, blanco tráfico, similar a RAL 9016 |
| Exterior estándar: Blanco tráfico similar a RAL 9016 (imprimado) |
| Exterior: Colores Super-Color, RAL a elegir, superficies satinadas o acabados de madera con recargo (revestimiento final) |
SUPERFICIES
Superficies
Nuestras puertas seccionales premium ISO 45 Evolution están disponibles bajo pedido en una textura de madera veteada discretamente, en la superficie elegantemente lisa Noblesse, en cuatro aspectos de madera, seis modernas superficies satinadas y cuatro motivos Microline.
Aspecto de la madera
Nuestras puertas seccionales premium ISO 45 Evolution también están disponibles bajo pedido en 4 superficies con un auténtico aspecto de madera rústica. Las superficies están revestidas y son resistentes a la intemperie. Los acabados de madera están disponibles en los gofrados de puerta junquillo grande, lama grande y parcialmente en cassette (no para Winchester y roble Night).
Superficies satinadas
Nuestras puertas seccionales de garaje Evolution iso 45 también están disponibles en seis superficies decorativas satinadas mate seda con baja tendencia a la suciedad y especial resistencia a la intemperie.

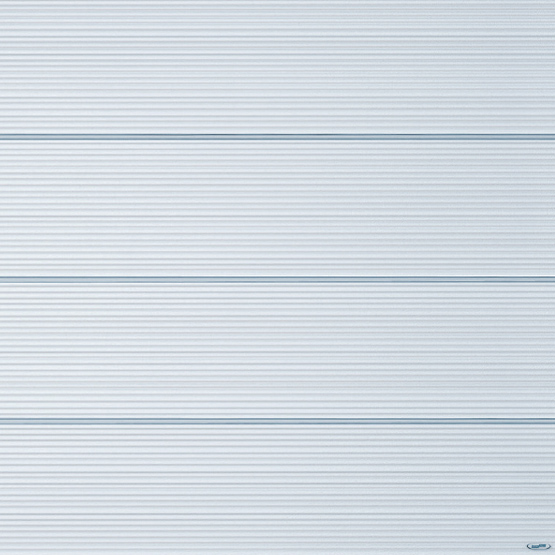

Microline-Motive
Nuestro popular gofrado Microline para puertas industriales (lama grande) en blanco satinado, gris satinado, gris oscuro satinado y gris ventana satinado está disponible exclusivamente para el motivo de lama grande en las puertas seccionales Evolution premium con aislamiento de 45 mm.
Se trata de una moderna estructura ondulada perfilada que destaca con un expresivo efecto de luz/sombra.
COLORES
COLORES
Experimente más color y variedad Con nuestras superficies en textura de madera discretamente veteada o la superficie elegantemente lisa "Noblesse", puede elegir entre 16 colores preferentes a precios atractivos con un acabado final lacado y casi todos los colores RAL para una mayor personalización.
Color estándar
COLORES DE PREFERENCIA / COLORES SUPERCOLOR y RAL A SU ELECCIÓN
ACRISTALAMIENTOS Y VENTANAS
ACRISTALAMIENTO Y VENTANAS
¿QUIERE MÁS LUZ EN SU GARAJE ? ¿Ha pensado ya en una puerta de un determinado estilo y color, pero aún no es lo suficientemente individual para usted?
Entonces eche un vistazo a nuestras atractivas opciones de acristalamiento. No sólo atraen la atención hacia su garaje, sino que también dejan pasar la luz. Esto resulta especialmente práctico si también utiliza su garaje como sala de ocio o taller. Todos los acristalamientos Novoferm son de vidrio acrílico resistente a la intemperie o de policarbonato resistente a los golpes y se caracterizan por una transmisión máxima de la luz.
Windows
Dimensiones:
| Interior: aprox. 392 x 192 mm | Exterior: aprox. 460 x 260 mm |
Grosores de ventana:
- Para los motivos de puerta de junquillos horizontales, junquillos grandes y lamas grandes: acristalamiento múltiple de vidrio acrílico transparente o cristalino de 25 mm, acristalamiento múltiple de vidrio acrílico de 20 mm para el motivo Amanecer

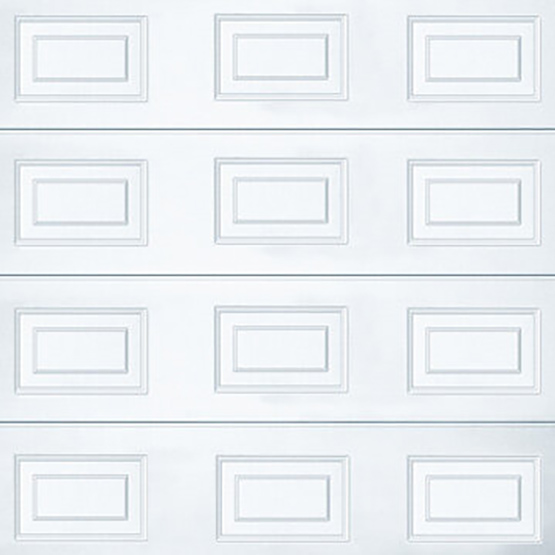

- Para el motivo de puerta de cassette: acristalamiento doble de vidrio acrílico de 20 mm transparente o cristalino
BANDA LUMINOSA
APERTURAS LIGERAS
La claraboya continua también está disponible como metal expandido plastificado.
Nota: Las ventanas y las claraboyas continuas están acabadas en el color correspondiente para el aspecto de madera y las superficies satinadas.
* Sólo para motivos de puerta junquillo grande y lama grande
** Sólo para puertas seccionales
REJAS DE COMPUERTA

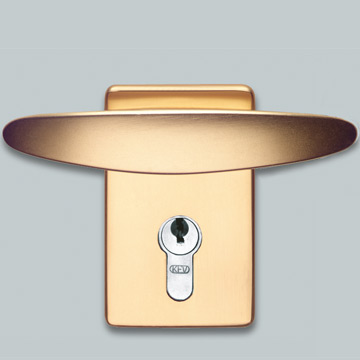

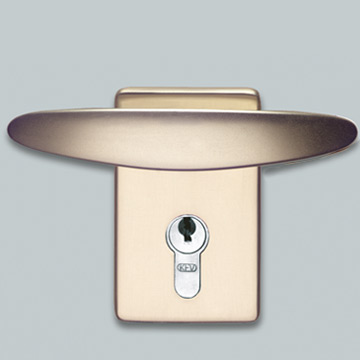

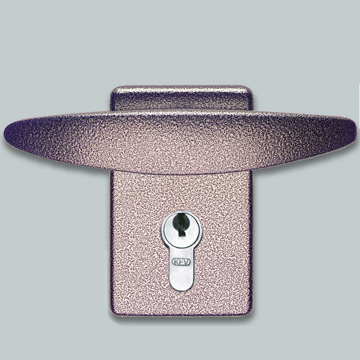

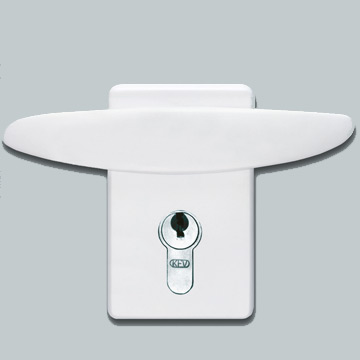

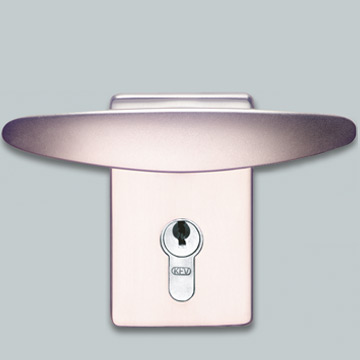

TIRADORES DE PUERTA EN MUCHOS MATERIALES Y COLORES
Las manillas a juego están disponibles en los dieciséis colores Super-Color y RAL de su elección.
ILUMINACIÓN EXTERIOR DEL GARAJE
ILUMINACIÓN EXTERIOR DEL GARAJE
Para que su puerta de garaje tenga la luz adecuada incluso después de la puesta de sol -y también para mantener alejadas a las personas no autorizadas-, le recomendamos el kit de iluminación LED. Crea un interesante diálogo con otras fuentes de luz, por ejemplo, ventanas iluminadas, y ambienta la arquitectura general de su casa. Dependiendo de la anchura de la puerta, el kit de iluminación consta de cuatro, seis u ocho LED, que se distribuyen uniformemente por toda la anchura de la puerta en un carril en forma de U. Se puede controlar a través del mando a distancia o mediante el panel de control.
Puede controlarse a través del emisor manual, que también se utiliza para manejar el automatismo, a través de un temporizador independiente o de un detector de movimiento.
AHORRA ESPACIO Y ENERGÍA
El kit de iluminación LED plano de color aluminio (40 x 20 mm) se instala bajo el dintel del garaje para ahorrar espacio, de modo que se conserva casi toda la altura libre. Los LED de larga duración garantizan una iluminación muy clara con un consumo de energía mínimo.
Dependiendo de la anchura de la puerta, las unidades de iluminación se pueden acortar fácilmente a ambos lados para conseguir una iluminación simétrica exacta de la puerta.
SUS VENTAJAS DE UN VISTAZO
- Distribución uniforme en todo el ancho de la puerta: 4, 6 u 8 LED para anchos de puerta de hasta 3.000, 4.000 ó 5.000 mm
- Posibilidad de conmutación independiente de la función del automatismo
- Longitudes disponibles: 3 m, 4 m y 5 m, a cortables en caso necesario
- La puerta y la luz pueden controlarse con un emisor manual
- Iluminación opcional con o sin movimiento de la puerta
- Iluminación brillante de bajo consumo
- Iluminación protegida de la intemperie
- Instalación que ahorra espacio bajo el dintel del garaje
- Larga vida útil gracias a la tecnología LED
- Incl. transformador de red 230 V/12 V
- Aluminio anodizado

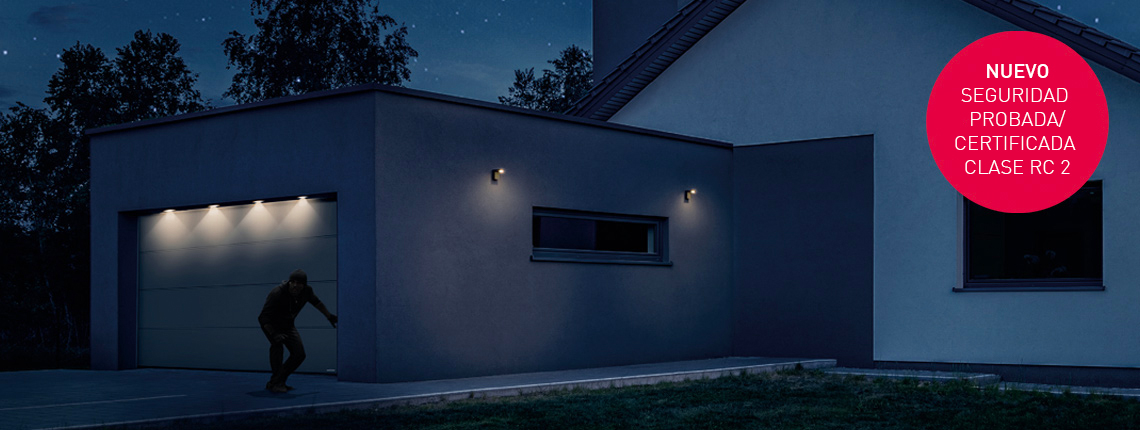

SEGURIDAD Y RESISTENCIA ANTIRROBO
SEGURIDAD Y RESISTENCIA ANTIRROBO
CON RC 2 PUERTAS DE GARAJE SECCIONALES PROBADAS DE NOVOFERM
Creemos que la protección antirrobo y la eficiencia energética van de la mano. Por eso, las puertas seccionales premium Novoferm Evolution e iso 70 Premium-Plus ahora también están disponibles en versión antirrobo (clase de resistencia RC 2 según DIN/TS 18194:2020-07). Está demostrado que los sistemas mecánicos de seguridad en las puertas de garaje impiden con éxito los intentos de robo: Más de un tercio de los robos se bloquean en la fase de tentativa porque la puerta no puede abrirse con la suficiente rapidez. Por eso, si desea proteger su garaje con una puerta adecuada, con las puertas de garaje seccionales antirrobo de Novoferm estará en el lado seguro. En combinación con los motores de apertura superior Novomatic 423 o Novomatic 563 S, la puerta seccional de garaje puede alcanzar la clase de resistencia RC 2 (iso 70 sólo con Novomatic 563 S). La puerta seccional iso 70 Premium-Plus también incluye de serie protección antirrobo.
Si lo desea, puede obtener su puerta Evolution Premium en una versión antirrobo con clase de resistencia RC 2.
Condiciones de instalación para lograr la seguridad RC 2

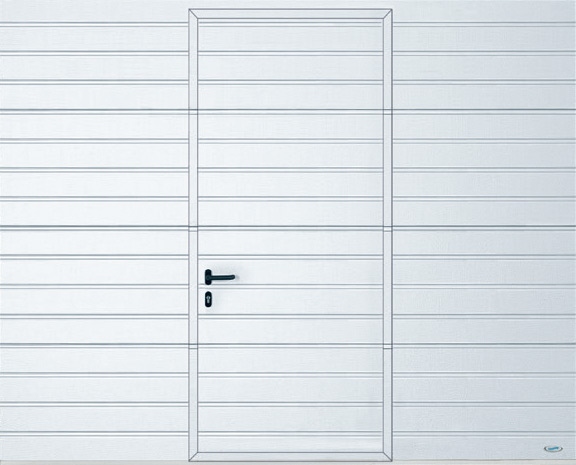

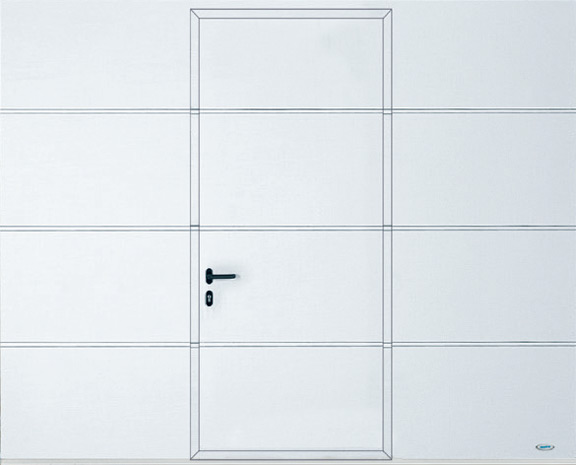

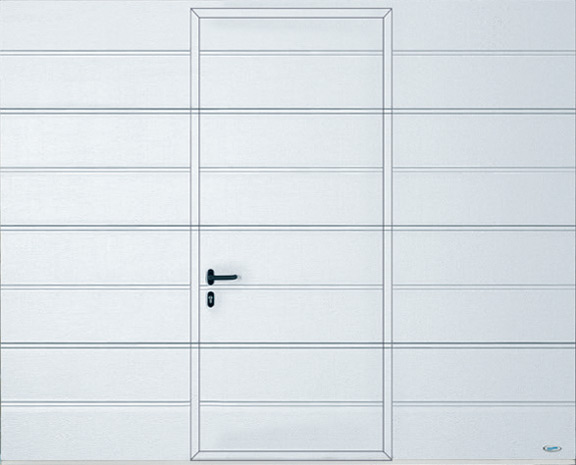

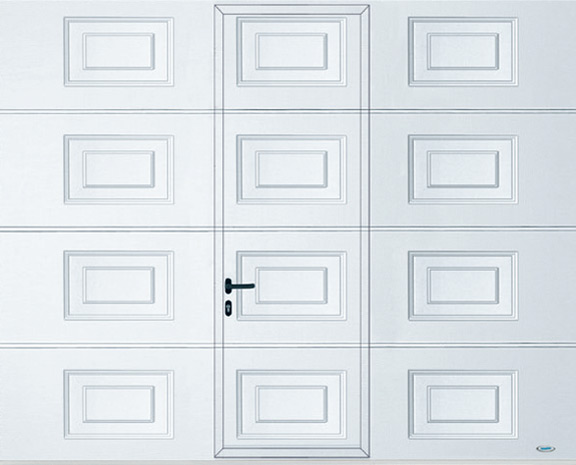

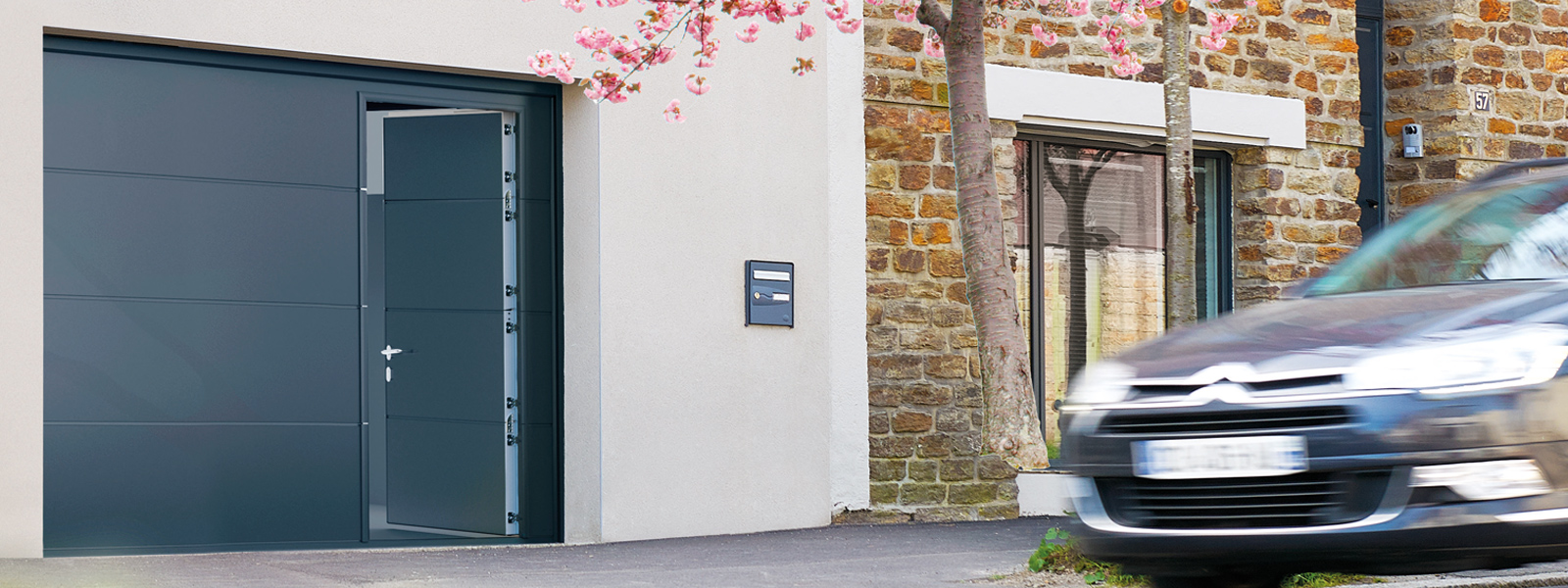

LA PUERTA PEATONAL PERFECTAMENTE INTEGRADA (APERTURA EXTERIOR/INTERIOR)
LA PUERTA PEATONAL PERFECTAMENTE INTEGRADA (APERTURA EXTERIOR/INTERIOR)
Si su garaje es demasiado estrecho para una puerta lateral, pero no quiere renunciar a la comodidad, le recomendamos una puerta peatonal incorporada. Las puertas peatonales incorporadas están disponibles para todas las puertas seccionales premium EVOLUTION ISO 45 de hasta 5 m de ancho.
Ofrecen un práctico ancho de paso de 85 cm (60 cm con gofrado de cassette) y un aislamiento térmico perfecto gracias al aislamiento de doble pared.

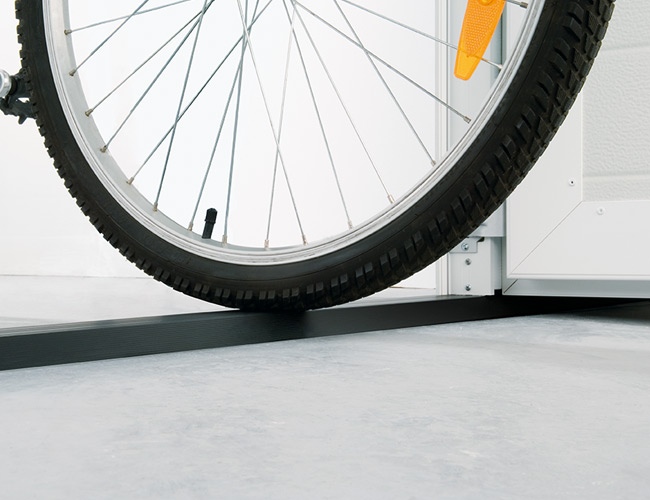

POR ENCIMA DEL UMBRAL
El estable marco de la hoja de la puerta, en combinación con el perfil de umbral de aluminio reforzado con seis cámaras huecas, garantiza una gran estabilidad y funcionalidad, de modo que el grado de flexión de la hoja de la puerta se reduce al mínimo incluso con la puerta abierta/al levantar la hoja de la puerta.
Con una altura de sólo 24 milímetros, el umbral de aluminio anodizado negro es apto para bicicletas y ciclomotores y permite un fácil acceso.

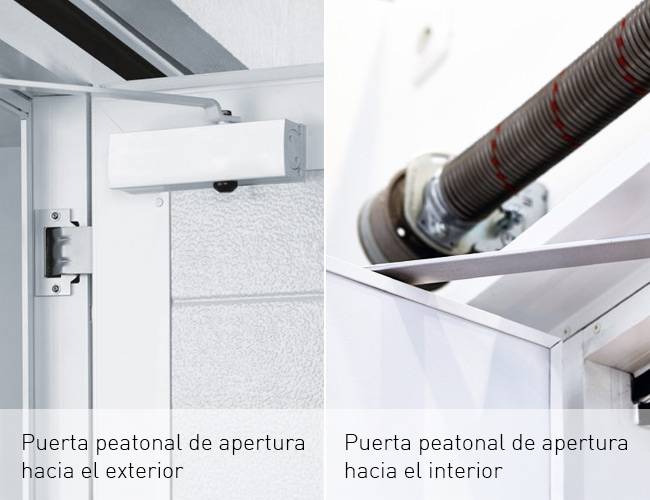

LA PUERTA SE CIERRA AUTOMÁTICAMENTE
De ello se encargan el cierrapuertas aéreo estándar de apertura hacia el exterior en la puerta peatonal incorporada de apertura hacia el exterior y el cierrapuertas aéreo invisible de apertura hacia el interior en la puerta peatonal incorporada de apertura hacia el interior.
Esto resulta especialmente práctico si tiene las dos manos ocupadas, por ejemplo, para empujar la bicicleta, el ciclomotor o el cortacésped fuera del garaje.

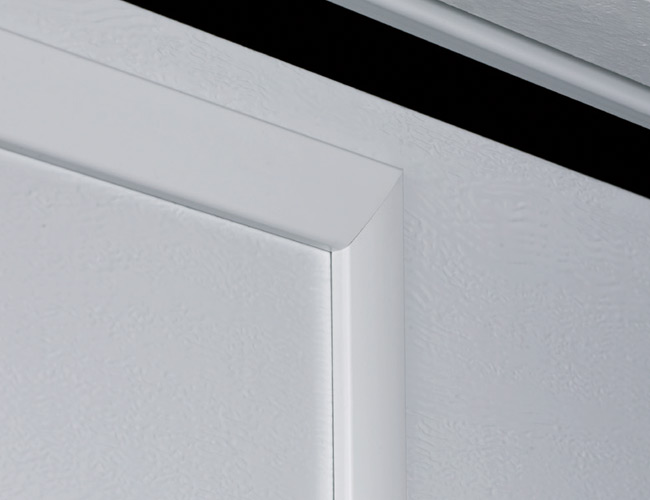

PERFIL SOFTLINE
Estética impresión general de la puerta gracias a los perfiles Softline (redondeados) y a las bisagras ocultas. El marco de la hoja de la puerta está pintado de serie en blanco tráfico, similar a RAL 9016.
Por un pequeño recargo, todos los demás colores RAL pueden pintarse en el color de la hoja de la puerta.
En las hojas revestidas (tonos de madera - sólo roble dorado para puertas peatonales incorporadas - blanco satinado, gris ventana satinado, gris satinado, gris oscuro satinado y marrón satinado), el marco de la hoja de la puerta se pinta en un color a juego por un recargo.

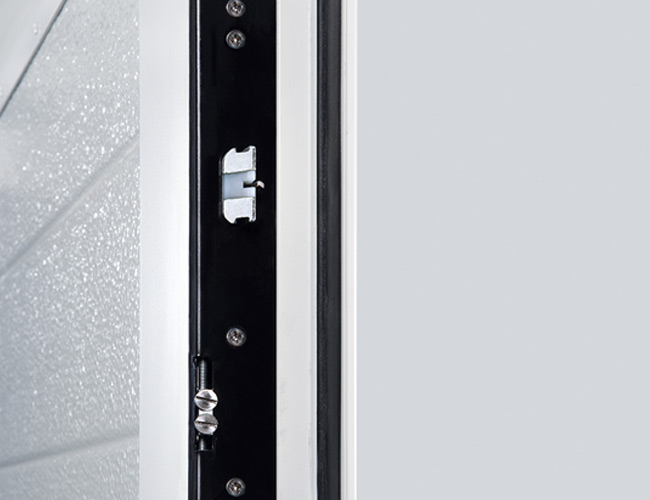

CIERRE MULTIPUNTO SEGURO
Protéjase y proteja su propiedad. Si su garaje tiene acceso directo a la casa, se utiliza como sala de ocio o para guardar una valiosa bicicleta de montaña, se recomienda un sistema de cierre multipunto para la puerta peatonal incorporada.
Cada sección de la puerta peatonal incorporada se bloquea mediante su propio dispositivo de bloqueo y puede accionarse cómodamente de forma centralizada desde el interior y el exterior mediante la cerradura de cilindro perfilada.
El sistema de cierre multipunto viene de serie con la puerta peatonal incorporada.
modelos
Nota: Los perfiles de los marcos de las puertas peatonales incorporan un acabado en el color correspondiente para el aspecto de madera y las superficies satinadas. Las puertas peatonales incorporadas están disponibles para puertas exclusivas en el gofrado que se muestra arriba.

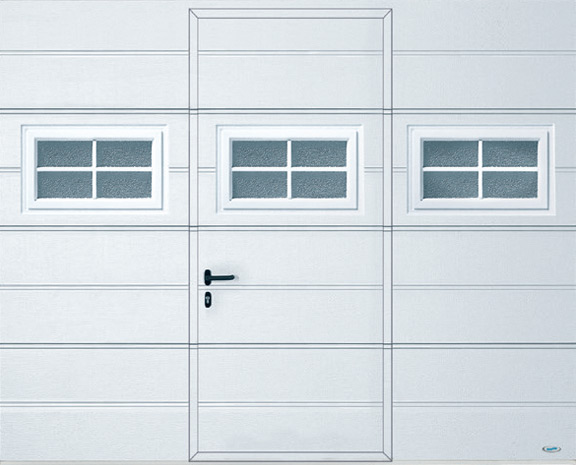

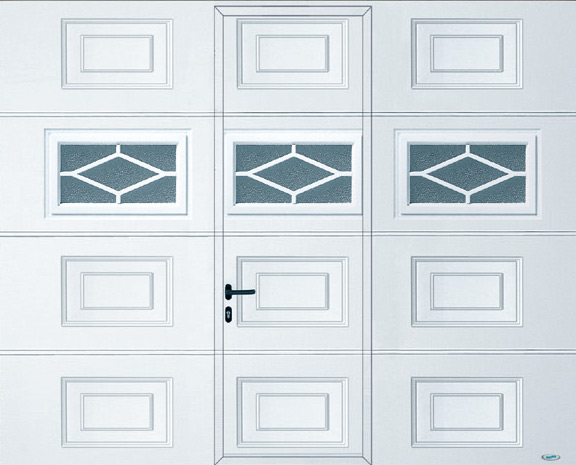

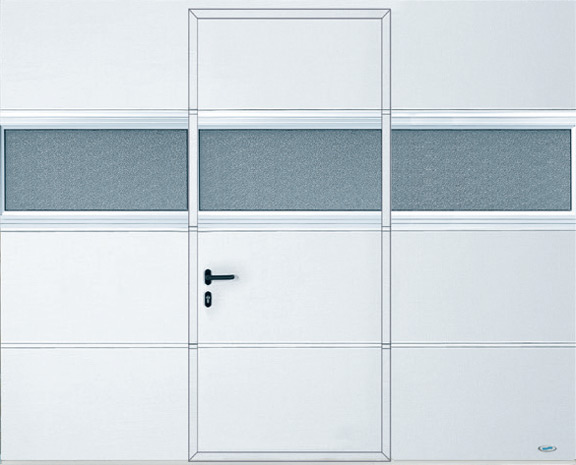

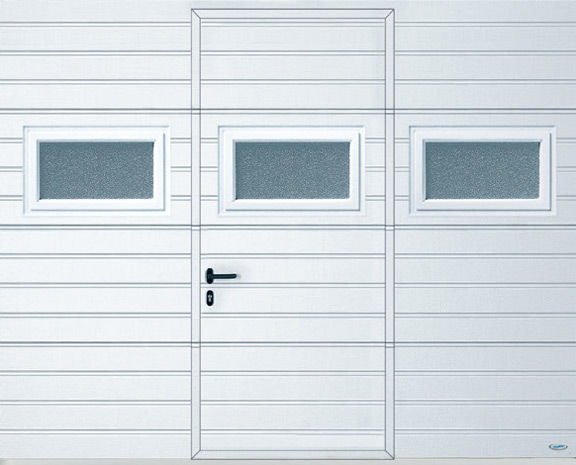

VERGLASUNGEN
Nota: Variantes de acristalamiento para todos los modelos de puerta:
Ventana estándar, ventana en cruz, claraboya de arcada o ventana en rombo. Las ilustraciones muestran un tamaño de hoja de puerta de 2.500 x 2.125 mm. Otros tamaños de puerta pueden diferir de la ilustración.
APERTURA DE PUERTA DE GARAJE CON AUTOMATISMO ELÉCTRICO
APERTURA DE PUERTA DE GARAJE CON AUTOMATISMO ELÉCTRICO
Novoferm recomienda comprar una puerta de garaje junto con un automatismo, porque cualquiera que compre una puerta de garaje nueva hoy en día no solo quiere que tenga un buen aspecto, sino también que se abra fácilmente. Con un automatismo eléctrico, puede elevar el nivel de confort de su garaje con solo pulsar un botón y eliminar las molestias, simplemente pulsando el mando a distancia por radio o controlando con una app.
Todos los automatismos Novoferm se prueban en combinación con las puertas Novoferm. Esto garantiza la máxima fiabilidad funcional y durabilidad.
Y gracias al práctico desbloqueo de emergencia, siempre podrá entrar aunque se vaya la luz.
Selección de mandos para puertas de garaje
Seleccione su automatismo para puertas eléctricas:
ACCESORIOS PARA ACCIONAMIENTOS
Los accesorios adecuados también forman parte del equipamiento deseado. Dado que las personas tienen deseos diferentes y que las condiciones estructurales de una puerta de garaje o corredera no siempre son las mismas, ofrecemos una amplia gama de accesorios con los que podrá equipar nuestros sistemas para adaptarlos a sus necesidades individuales.
Galería
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Negro satinado
Color: Tono mixto
Puerta de garaje seccional de acero en diseño de 45 mm (EVO)
Revestimiento de la puerta:Elegante lama grande
Superficie: Aspecto madera - Winchester (liso)
Puerta de garaje seccional de acero en diseño de 45 mm (EVO)
Relieve de la puerta:Atractivo gofrado grande
Superficie: Noblesse (lisa)
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Gofrado de la puerta:Atractivo junquillo grande
Superficie: Gris satinado
Color: Color mixto
Sólo para puertas seccionales Novoferm conautomatismo lateral NovoPort con pulsador integrado
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Gris satinado
Color: Tono mixto
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Gris ventana satinado
Color: Gris ventana, similar a RAL 7040
Ventana: con ojos de buey
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) mm
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Aluminio blanco, similar a RAL 9006
Ventana: con ojos de buey (marco de acero inoxidable)
Puerta de garaje seccional de acero en diseño de 20 mm, 45 mm (EVO) o 70 mm
Relieve de la puerta:Elegante lama grande
Superficie: Noblesse (lisa)
Color: Gris antracita, similar a RAL 7016
Accesorios: con tira de luz LED para iluminación exterior
Puerta de garaje seccional de acero en diseño de 20 mm, 45 mm (EVO) o 70 mm
Relieve de la puerta:Elegante lama grande
Superficie: Noblesse (lisa)
Color: Gris pizarra, similar a RAL 7015
Puerta de garaje seccional de acero en diseño de 20 mm o 45 mm (EVO) mm
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Blanco tráfico, similar a RAL 9016
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Negro satinado
Color: Tono mixto
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Gofrado de la puerta:Atractivo gofrado grande
Superficie: Noblesse (lisa)
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 20 o 45 mm (EVO)
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Gris ventana, similar a RAL 7040
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) mm
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color puerta izquierda: Blanco tráfico, similar a RAL 9016
Color puerta derecha: Azul acero, similar a RAL 9011
Puerta de garaje seccional de acero en diseño de 20, 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Noblesse (lisa)
Color: Gris aluminio, similar a RAL 9007
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Gris oscuro satinado
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 45 mm (EVO)
Gofrado de la puerta:Microline (lama grande)
Superficie: Gris oscuro satinado
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 20 mm o 45 mm (EVO)
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Blanco tráfico, similar a RAL 9016
TÉCNICA Y DETALLES
TÉCNICA DE RESORTES DE TRACCIÓN OPCIONAL
TÉCNICA DE RESORTES DE TRACCIÓN OPCIONAL
Nuestras puertas seccionales Premium están disponibles con un sistema de muelle de tracción vertical (muelle de tracción vertical) o con ejes de muelle de torsión estables. En comparación con nuestras puertas seccionales de garaje con un aislamiento de 20 mm, nuestras puertas seccionales Premium de alta calidad con un aislamiento de 45 mm y nuestras puertas seccionales Premium Plus con un aislamiento especialmente alto y un grosor total de la sección de 70 mm (hasta un tamaño de 3.000 x 2.750 mm (An x Al))* están disponibles con ejes de muelles de torsión por un pequeño recargo, con protección contra rotura de muelle sin mantenimiento comprobada según DIN EN 12604. Todas las versiones más grandes están disponibles de serie con nuestros ejes de muelle de torsión.
De este modo, la puerta queda bien sujeta incluso en caso de rotura del muelle y puede volver a moverse hacia arriba.
* Para superficies lisas hasta un tamaño de 3.000 x 2.500 mm.
MUELLES: DETALLES TÉCNICAS
MUELLE DE TRACCIÓN VERTICAL - TAMBIÉN IDEAL PARA RENOVACIONES
Las puertas seccionales de garaje iso 20 e iso 45 con anchuras de hasta 3.000 mm y una altura de 2.500 mm (lisas) o 2.750 mm (imitación madera) están disponibles con un sistema de muelle de tracción vertical. Con iso 70, esto sólo es posible hasta 3.000 mm (anchura) y 2.375 mm (altura).
Con una anchura de tope de sólo 80 mm por lado, estas puertas también son ideales para proyectos de renovación.
1. Polea de desvío protegida contra el enganche
Los cables de acero se introducen verticalmente en el bastidor acodado a través de poleas de desvío protegidas contra el enganche y montadas sobre rodamientos de bolas con un soporte de polea en forma de U. Esto ahorra espacio en altura, en contraste con el muelle de torsión situado delante.
2. Soporte del cable
El nuevo soporte del cable con el soporte del cable de acero garantiza un paso seguro del cable en el marco angular sin que los cables toquen la sección aislada. La guía separada de la hoja de la puerta garantiza una posición de cierre óptima para la hoja de la puerta.
3. Fijación integrada de la correa dentada
La pieza final del molde incluye una fijación segura para la correa dentada NovoPort® que no requiere mantenimiento.
4. Múltiples conjuntos de muelles de tracción
Para puertas de muelles de tracción: El muelle se ajusta en el extremo superior del conjunto de muelles. Los muelles de extensión vertical permiten profundidades de instalación reducidas y requieren poco espacio.
5. NovoPort® - Único y flexible
El sistema de automatismos NovoPort® garantiza la máxima comodidad durante el funcionamiento y la instalación. El motor no está fijado al techo como los automatismos convencionales, sino que simplemente se integra en el carril lateral de la puerta - a la derecha o a la izquierda, dependiendo de las condiciones estructurales.
6. Protección antipinzamiento
El diseño de los perfiles y las bisagras evita desde el principio puntos de pinzamiento en la hoja de la puerta, tanto desde el interior como desde el exterior.
7. Protección contra aprisionamiento de dedos y guía interna de cables
Los marcos en ángulo evitan en gran medida el aprisionamiento de dedos entre la hoja de la puerta y el marco. Los cables de suspensión internos minimizan el riesgo de lesiones y garantizan la máxima seguridad funcional.
Ejes de muelles de torsión para iso 45
Nuestras puertas seccionales iso 45 e iso 70 de alta calidad están disponibles (hasta un tamaño de 3.000 x 2.750 mm (An x Al))* con ejes de muelles de torsión, con protección contra rotura de muelle sin mantenimiento, comprobada según DIN EN 12604, por un pequeño recargo.
Todas las versiones más grandes están disponibles de serie con nuestros ejes de muelles de torsión.
De este modo, la puerta queda bien sujeta incluso en caso de rotura del muelle y puede volver a moverse hacia arriba.
* Para superficies lisas hasta un tamaño de 3.000 x 2.500 mm.
Las ventajas de un vistazo
- Instalación sencilla con baja altura total
- Ajuste sencillo del muelle
- Carriles horizontales más cortos (menos espacio necesario)
- Instalación rápida y sencilla del NovoPort
- Requiere poco dintel de serie
- Además, el sistema de muelle de tracción vertical para puertas seccionales iso 45 e iso 70 es más económico que la variante de muelle de torsión.
TAMAÑOS ESTÁNDAR - MUELLE DE TRACCIÓN VERTICAL
TAMAÑO ESTÁNDAR - MUELLE TENSOR LADO DERECHO (MUELLE LADO DERECHO, MUELLE GRANDE, MUELLE GRANDE (INCLUIDO MICROLINE), CASSETTE OPTIQUE)
Talla estándar | |||||||
Tamaño de pedido (BMR)
| Dimensión máxima de la abertura de la pared / dimensión de la abertura del garaje | Dimensión exterior del marco
| Dimensión interior del garaje
| Profundidad de instalación | Altura del techo
| Altura libre | |
| Anchura x altura | Anchura x altura | Anchura x altura | (mín.)* (opc.) | (mín.) Funcionamiento manual/ NovoPort | Funcionamiento manual (con pinza) | Unidad de accionamiento | |
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1825 | 1875 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1950 | 2000 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2075 | 2125 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1825 | 1875 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1950 | 2000 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2025 | 2075 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2075 | 2125 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2200 | 2250 |
2375 x 2375 | 2465 x 2465 | 2527 x 2485 | 2535 (2625) | 2995 | 2490 | 2325 | 2375 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1825 | 1875 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1950 | 2000 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2025 | 2075 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2075 | 2125 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2200 | 2250 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2325 | 2375 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2450 | 2500 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2700 | 2750 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2075 | 2125 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1950 | 2000 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2075 | 2125 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 2870 | 2365 | 2200 | 2250 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3370 | 2865 | 2700 | 2750 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1950 | 2000 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2075 | 2125 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2200 | 2250 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | |||||||
TAMAÑOS DE RENOVACIÓN - MUELLE DE TRACCIÓN VERTICAL
MEDIDAS DE RENOVACIÓN AL SUSTITUIR UNA PUERTA SECCIONAL POR UNA BASCULANTE
Con puerta basculante existente | Nuevo tamaño de renovación | |||||||||
Tamaño del pedido (BMR) | Medida exterior del marco | Altura libre | Cota de orden (BMR) | Máximo | Dimensión del marco exterior | Dimensiones interiores del garaje | Profundidad de instalación (EBT) | Altura del techo | Altura libre (LDH) | |
Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | (mín.)* (opc.) | (mín.) Funcionamiento manual/ | Funcionamiento manual | Unidad de accionamiento | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 2000 | 2050 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | ||||||||||
EJE DE MUELLE DE TORSIÓN DELANTERO (VL)
REBORDE HORIZONTAL, REBORDE GRANDE, REJILLA GRANDE (INCLUIDA MICROLÍNEA), ASPECTO DE CASETE
Tamaños estándar | |||||||||
Tamaño del pedido | Máximo | Dimensión exterior del marco | Profundidad de instalación | Medida interior del garaje | Altura del techo | Altura libre | Altura libre de dintel | ||
Ancho x alto | Ancho x alto | Ancho x alto | (mín.)* (opc.) | (mín.) Accionamiento manual/ | Funcionamiento manual | Actuador | Funcionamiento manual | Unidad de accionamiento | |
2250 x 1875 | 2340 x 1965 | 2402 x 2085 | 2495 | 2410 (2500) | 2090 | 1825 | 1875 | 1735 | 1835 |
2250 x 2000 | 2340 x 2090 | 2402 x 2210 | 2620 | 2410 (2500) | 2215 | 1950 | 2000 | 1860 | 1960 |
2250 x 2125 | 2340 x 2215 | 2402 x 2335 | 2745 | 2410 (2500) | 2340 | 2075 | 2125 | 1985 | 2085 |
2375 x 1875 | 2465 x 1965 | 2527 x 2085 | 2495 | 2535 (2625) | 2090 | 1825 | 1875 | 1735 | 1835 |
2375 x 2000 | 2465 x 2090 | 2527 x 2210 | 2620 | 2535 (2625) | 2215 | 1950 | 2000 | 1860 | 1960 |
2375 x 2075 | 2465 x 2165 | 2527 x 2285 | 2695 | 2535 (2625) | 2290 | 2025 | 2075 | 1935 | 2035 |
2375 x 2125 | 2465 x 2215 | 2527 x 2335 | 2745 | 2535 (2625) | 2340 | 2075 | 2125 | 1985 | 2085 |
2375 x 2250 | 2465 x 2340 | 2527 x 2460 | 2870 | 2535 (2625) | 2465 | 2200 | 2250 | 2110 | 2210 |
2500 x 1875 | 2590 x 1965 | 2652 x 2085 | 2495 | 2660 (2750) | 2090 | 1825 | 1875 | 1735 | 1835 |
2500 x 2000 | 2590 x 2090 | 2652 x 2210 | 2620 | 2660 (2750) | 2215 | 1950 | 2000 | 1860 | 1960 |
2500 x 2075 | 2590 x 2165 | 2652 x 2285 | 2695 | 2660 (2750) | 2290 | 2025 | 2075 | 1935 | 2035 |
2500 x 2125 | 2590 x 2215 | 2652 x 2335 | 2745 | 2660 (2750) | 2340 | 2075 | 2125 | 1985 | 2085 |
2500 x 2250 | 2590 x 2340 | 2652 x 2460 | 2870 | 2660 (2750) | 2465 | 2200 | 2250 | 2110 | 2210 |
2500 x 2375 | 2590 x 2465 | 2652 x 2585 | 2995 | 2660 (2750) | 2590 | 2325 | 2375 | 2235 | 2335 |
2500 x 2500 | 2590 x 2590 | 2652 x 2710 | 3120 | 2660 (2750) | 2715 | 2450 | 2500 | 2360 | 2460 |
2500 x 2750 | 2590 x 2840 | 2652 x 2960 | 3370 | 2660 (2750) | 2965 | 2700 | 2750 | 2610 | 2710 |
2625 x 2125 | 2715 x 2215 | 2777 x 2335 | 2745 | 2785 (2875) | 2340 | 2075 | 2125 | 1985 | 2085 |
2750 x 2000 | 2840 x 2090 | 2902 x 2210 | 2620 | 2910 (3000) | 2215 | 1950 | 2000 | 1860 | 1960 |
2750 x 2125 | 2840 x 2215 | 2902 x 2335 | 2745 | 2910 (3000) | 2340 | 2075 | 2125 | 1985 | 2085 |
2750 x 2250 | 2840 x 2340 | 2902 x 2460 | 2870 | 2910 (3000) | 2465 | 2200 | 2250 | 2110 | 2210 |
2750 x 2750 | 2840 x 2840 | 2902 x 2960 | 3370 | 2910 (3000) | 2965 | 2700 | 2750 | 2610 | 2710 |
3000 x 2000 | 3090 x 2090 | 3152 x 2210 | 2620 | 3160 (3250) | 2215 | 1950 | 2000 | 1860 | 1960 |
3000 x 2125 | 3090 x 2215 | 3152 x 2335 | 2745 | 3160 (3250) | 2340 | 2075 | 2125 | 1985 | 2085 |
3000 x 2250 | 3090 x 2340 | 3152 x 2460 | 2870 | 3160 (3250) | 2465 | 2200 | 2250 | 2110 | 2210 |
3000 x 2375 | 3090 x 2465 | 3152 x 2585 | 2995 | 3160 (3250) | 2590 | 2325 | 2375 | 2235 | 2335 |
3000 x 2500 | 3090 x 2590 | 3152 x 2710 | 3120 | 3160 (3250) | 2715 | 2450 | 2500 | 2360 | 2460 |
3000 x 3000 | 3090 x 3090 | 3152 x 3210 | 3620 | 3160 (3250) | 3215 | 2950 | 3000 | 2860 | 2960 |
3250 x 2000 | 3340 x 2090 | 3402 x 2210 | 2620 | 3410 (3500) | 2215 | 1950 | 2000 | 1860 | 1910 |
3250 x 2125 | 3340 x 2215 | 3402 x 2335 | 2745 | 3410 (3500) | 2340 | 2075 | 2125 | 1985 | 2035 |
3250 x 2250 | 3340 x 2340 | 3402 x 2460 | 2870 | 3410 (3500) | 2465 | 2200 | 2250 | 2110 | 2160 |
3500 x 2000 | 3590 x 2090 | 3652 x 2210 | 2620 | 3660 (3750) | 2215 | 1950 | 2000 | 1860 | 1910 |
3500 x 2125 | 3590 x 2215 | 3652 x 2335 | 2745 | 3660 (3750) | 2340 | 2075 | 2125 | 1985 | 2035 |
3500 x 2250 | 3590 x 2340 | 3652 x 2460 | 2870 | 3660 (3750) | 2465 | 2200 | 2250 | 2110 | 2160 |
3750 x 2000 | 3840 x 2090 | 3902 x 2210 | 2620 | 3910 (4000) | 2215 | 1950 | 2000 | 1860 | 1910 |
3750 x 2125 | 3840 x 2215 | 3902 x 2335 | 2745 | 3910 (4000) | 2340 | 2075 | 2125 | 1985 | 2035 |
3750 x 2250 | 3840 x 2340 | 3902 x 2460 | 2870 | 3910 (4000) | 2465 | 2200 | 2250 | 2110 | 2160 |
4000 x 2000 | 4090 x 2090 | 4152 x 2210 | 2620 | 4160 (4250) | 2215 | 1950 | 2000 | 1860 | 1910 |
4000 x 2125 | 4090 x 2215 | 4152 x 2335 | 2745 | 4160 (4250) | 2340 | 2075 | 2125 | 1985 | 2035 |
4000 x 2250 | 4090 x 2340 | 4152 x 2460 | 2870 | 4160 (4250) | 2465 | 2200 | 2250 | 2110 | 2160 |
4250 x 2000 | 4340 x 2090 | 4402 x 2210 | 2620 | 4410 (4500) | 2215 | 1950 | 2000 | 1860 | 1910 |
4250 x 2125 | 4340 x 2215 | 4402 x 2335 | 2745 | 4410 (4500) | 2340 | 2075 | 2125 | 1985 | 2035 |
4250 x 2250 | 4340 x 2340 | 4402 x 2460 | 2870 | 4410 (4500) | 2465 | 2200 | 2250 | 2110 | 2160 |
4500 x 2000 | 4590 x 2090 | 4652 x 2210 | 2620 | 4660 (4750) | 2215 | 1950 | 2000 | 1860 | 1910 |
4500 x 2125 | 4590 x 2215 | 4652 x 2335 | 2745 | 4660 (4750) | 2340 | 2075 | 2125 | 1985 | 2035 |
4500 x 2250 | 4590 x 2340 | 4652 x 2460 | 2870 | 4660 (4750) | 2465 | 2200 | 2250 | 2110 | 2160 |
4750 x 2000 | 4840 x 2090 | 4902 x 2210 | 2620 | 4910 (5000) | 2215 | 1950 | 2000 | 1860 | 1910 |
4750 x 2125 | 4840 x 2215 | 4902 x 2335 | 2745 | 4910 (5000) | 2340 | 2075 | 2125 | 1985 | 2035 |
4750 x 2250 | 4840 x 2340 | 4902 x 2460 | 2870 | 4910 (5000) | 2465 | 2200 | 2250 | 2110 | 2160 |
5000 x 2000 | 5090 x 2090 | 5152 x 2210 | 2620 | 5160 (5250) | 2215 | 1950 | 2000 | 1860 | 1910 |
5000 x 2125 | 5090 x 2215 | 5152 x 2335 | 2745 | 5160 (5250) | 2340 | 2075 | 2125 | 1985 | 2035 |
5000 x 2250 | 5090 x 2340 | 5152 x 2460 | 2870 | 5160 (5250) | 2465 | 2200 | 2250 | 2110 | 2160 |
5500 x 2000 | 5590 x 2090 | 5652 x 2210 | 2620 | 5660 (5750) | 2215 | 1950 | 2000 | - | - |
5500 x 2125 | 5590 x 2215 | 5652 x 2335 | 2745 | 5660 (5750) | 2340 | 2075 | 2125 | - | - |
5500 x 2250 | 5590 x 2340 | 5652 x 2460 | 2870 | 5660 (5750) | 2465 | 2200 | 2250 | - | - |
El número de secciones, la altura de las secciones y la distancia entre los junquillos pueden variar para la madera iso 45. *Cuando se utiliza marco angular reforzado, conjunto de marco ciego de aluminio o medios auxiliares de instalación (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | |||||||||
TAMAÑOS DE RENOVACIÓN - MUELLE DE TORSIÓN DELANTERO (VL)
MEDIDAS DE RENOVACIÓN AL SUSTITUIR UNA PUERTA SECCIONAL POR UNA BASCULANTE
Con puerta basculante existente | Nuevo tamaño de renovación | |||||||||
Medida de pedido (BMR) | Medida exterior del marco | Altura libre | Cota de orden (BMR) | Máximo | Dimensión del marco exterior | Dimensiones interiores del garaje | Profundidad de instalación (EBT) | Altura del techo | Altura libre (LDH) | |
Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | (mín.)* (opc.) | (mín.) Funcionamiento manual/ | Funcionamiento manual | Unidad de accionamiento | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2135 | 2350 (2440) | 2545 | 2140 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2260 | 2350 (2440) | 2670 | 2265 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2135 | 2475 (2565) | 2545 | 2140 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2260 | 2475 (2565) | 2670 | 2265 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2385 | 2475 (2565) | 2795 | 2390 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2135 | 2600 (2690) | 2545 | 2140 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2260 | 2600 (2690) | 2670 | 2265 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2385 | 2600 (2690) | 2795 | 2390 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2260 | 3100 (3190) | 2670 | 2265 | 2000 | 2050 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | ||||||||||
TAMAÑO ESTÁNDAR - MUELLE DE TORSION TRASERO (HL)
TALLAS NORMALES - EJE DE TORSIÓN BAJADA TRASERA (HL) - (HOZ WAGON-RIGHT, HOZ GRANDE, CORREDERA GRANDE (INCLUIDO MICROLINE), CASSETTE OPTIQUE)
Talla estándar | |||||||||
Tamaño de pedido (BMR)
Anchura x altura | Dimensión máxima de apertura de la pared / dimensión de apertura del garaje
Anchura x Altura | Dimensión exterior del marco Anchura x altura | Profundidad de montaje | Medida interior del garaje (mín.)* (opc.) | Altura del techo (mín.) Funcionamiento manual/ | Altura libre Puertas de acero | Alto de paso libre Puertas de madera | ||
Accionamiento manual | Accionamiento | Accionamiento manual | Unidad de accionamiento | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2625 | 2410 (2500) | 1990 | 1825 | 1875 | 1735 | 1835 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2750 | 2410 (2500) | 2115 | 1950 | 2000 | 1860 | 1960 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2875 | 2410 (2500) | 2240 | 2075 | 2125 | 1985 | 2085 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2625 | 2535 (2625) | 1990 | 1825 | 1875 | 1735 | 1835 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2750 | 2535 (2625) | 2115 | 1950 | 2000 | 1860 | 1960 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2825 | 2535 (2625) | 2190 | 2025 | 2075 | 1935 | 2035 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2875 | 2535 (2625) | 2240 | 2075 | 2125 | 1985 | 2085 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 3000 | 2535 (2625) | 2365 | 2200 | 2250 | 2110 | 2210 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2625 | 2660 (2750) | 2115 | 1825 | 1875 | 1735 | 1835 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2750 | 2660 (2750) | 2190 | 1950 | 2000 | 1860 | 1960 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2825 | 2660 (2750) | 2090 | 2025 | 2075 | 1935 | 2035 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2875 | 2660 (2750) | 2240 | 2075 | 2125 | 1985 | 2085 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 3000 | 2660 (2750) | 2365 | 2200 | 2250 | 2110 | 2210 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 3125 | 2660 (2750) | 2490 | 2325 | 2375 | 2235 | 2335 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 3250 | 2660 (2750) | 2615 | 2450 | 2500 | 2360 | 2460 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 3500 | 2660 (2750) | 2865 | 2700 | 2750 | 2610 | 2710 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2875 | 2785 (2875) | 2240 | 2075 | 2125 | 1985 | 2085 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2750 | 2910 (3000) | 2115 | 1950 | 2000 | 1860 | 1960 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2875 | 2910 (3000) | 2240 | 2075 | 2125 | 1985 | 2085 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 3000 | 2910 (3000) | 2365 | 2200 | 2250 | 2110 | 2210 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 3500 | 2910 (3000) | 2865 | 2700 | 2750 | 2610 | 2710 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 2750 | 3160 (3250) | 2115 | 1950 | 2000 | 1860 | 1960 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 2875 | 3160 (3250) | 2240 | 2075 | 2125 | 1985 | 2085 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3000 | 3160 (3250) | 2365 | 2200 | 2250 | 2110 | 2210 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3125 | 3160 (3250) | 2490 | 2325 | 2375 | 2235 | 2335 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3750 | 3160 (3250) | 2615 | 2450 | 2500 | 2360 | 2460 |
3000 x 3000 | 3090 x 3090 | 3152 x 3110 | 3620 | 3160 (3250) | 3115 | 2950 | 3000 | 2860 | 2960 |
3250 x 2000 | 3340 x 2090 | 3402 x 2110 | 2750 | 3410 (3500) | 2115 | 1950 | 2000 | 1860 | 1910 |
3250 x 2125 | 3340 x 2215 | 3402 x 2235 | 2875 | 3410 (3500) | 2240 | 2075 | 2125 | 1985 | 2035 |
3250 x 2250 | 3340 x 2340 | 3402 x 2360 | 3000 | 3410 (3500) | 2365 | 2200 | 2250 | 2110 | 2160 |
3500 x 2000 | 3590 x 2090 | 3652 x 2110 | 2750 | 3660 (3750) | 2115 | 1950 | 2000 | 1860 | 1910 |
3500 x 2125 | 3590 x 2215 | 3652 x 2235 | 2875 | 3660 (3750) | 2240 | 2075 | 2125 | 1985 | 2035 |
3500 x 2250 | 3590 x 2340 | 3652 x 2360 | 3000 | 3660 (3750) | 2365 | 2200 | 2250 | 2110 | 2160 |
3750 x 2000 | 3840 x 2090 | 3902 x 2110 | 2750 | 3910 (4000) | 2115 | 1950 | 2000 | 1860 | 1910 |
3750 x 2125 | 3840 x 2215 | 3902 x 2235 | 2875 | 3910 (4000) | 2240 | 2075 | 2125 | 1985 | 2035 |
3750 x 2250 | 3840 x 2340 | 3902 x 2360 | 3000 | 3910 (4000) | 2365 | 2200 | 2250 | 2110 | 2160 |
4000 x 2000 | 4090 x 2090 | 4152 x 2110 | 2750 | 4160 (4250) | 2115 | 1950 | 2000 | 1860 | 1910 |
4000 x 2125 | 4090 x 2215 | 4152 x 2235 | 2875 | 4160 (4250) | 2240 | 2075 | 2125 | 1985 | 2035 |
4000 x 2250 | 4090 x 2340 | 4152 x 2360 | 3000 | 4160 (4250) | 2365 | 2200 | 2250 | 2110 | 2160 |
4250 x 2000 | 4340 x 2090 | 4402 x 2110 | 2750 | 4410 (4500) | 2115 | 1950 | 2000 | 1860 | 1910 |
4250 x 2125 | 4340 x 2215 | 4402 x 2235 | 2875 | 4410 (4500) | 2240 | 2075 | 2125 | 1985 | 2035 |
4250 x 2250 | 4340 x 2340 | 4402 x 2360 | 3000 | 4410 (4500) | 2365 | 2200 | 2250 | 2110 | 2160 |
4500 x 2000 | 4590 x 2090 | 4652 x 2110 | 2750 | 4660 (4750) | 2115 | 1950 | 2000 | 1860 | 1910 |
4500 x 2125 | 4590 x 2215 | 4652 x 2235 | 2875 | 4660 (4750) | 2240 | 2075 | 2125 | 1985 | 2035 |
4500 x 2250 | 4590 x 2340 | 4652 x 2360 | 3000 | 4660 (4750) | 2365 | 2200 | 2250 | 2110 | 2160 |
4750 x 2000 | 4840 x 2090 | 4902 x 2110 | 2750 | 4910 (5000) | 2115 | 1950 | 2000 | 1860 | 1910 |
4750 x 2125 | 4840 x 2215 | 4902 x 2235 | 2875 | 4910 (5000) | 2240 | 2075 | 2125 | 1985 | 2035 |
4750 x 2250 | 4840 x 2340 | 4902 x 2360 | 3000 | 4910 (5000) | 2365 | 2200 | 2250 | 2110 | 2160 |
5000 x 2000 | 5090 x 2090 | 5152 x 2110 | 2750 | 5160 (5250) | 2115 | 1950 | 2000 | 1860 | 1910 |
5000 x 2125 | 5090 x 2215 | 5152 x 2235 | 2875 | 5160 (5250) | 2240 | 2075 | 2125 | 1985 | 2035 |
5000 x 2250 | 5090 x 2340 | 5152 x 2360 | 3000 | 5160 (5250) | 2365 | 2200 | 2250 | 2110 | 2160 |
5500 x 2000 | 5590 x 2090 | 5652 x 2110 | 2750 | 5660 (5750) | 2115 | 1950 | 2000 | - | - |
5500 x 2125 | 5590 x 2215 | 5652 x 2235 | 2875 | 5660 (5750) | 2240 | 2075 | 2125 | - | - |
5500 x 2250 | 5590 x 2340 | 5652 x 2360 | 3000 | 5660 (5750) | 2365 | 2200 | 2250 | - | - |
El número de secciones, la altura de las secciones y la distancia entre los junquillos pueden variar para la madera iso 45. *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | |||||||||
TAMAÑOS DE RENOVACIÓN - MUELLE DE TORSIÓN TRASERO (HL)
MEDIDAS DE RENOVACIÓN AL SUSTITUIR UNA PUERTA SECCIONAL POR UNA BASCULANTE
Con puerta basculante existente Novoferm K®/ | Nuevo tamaño de renovación | |||||||||
Tamaño del pedido | Medida exterior del marco | Altura libre | Medida de pedido | Máximo | Dimensión del marco exterior | Dimensión interior del garaje | Profundidad de instalación | Altura del techo | Altura libre | |
Anchura x altura | Anchura x altura | Anchura x altura | (mín.) | Anchura x altura | Anchura x altura | (mín.)* (opc.) | (mín.) Funcionamiento manual/ | Funcionamiento manual | Unidad de accionamiento | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2675 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2800 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2675 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2800 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2925 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2675 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2800 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2925 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2800 | 2165 | 2000 | 2050 |
| El número de secciones, la altura de las secciones y la distancia entre los junquillos pueden variar para la madera iso 45. *Con marco angular reforzado, juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). Todas las dimensiones en mm. | ||||||||||
DIMENSIONES DE INSTALACIÓN - HERRAJE CON INCLINACIÓN DE TECHO PARA TIPO ISO 45
Dimensiones de montaje eje delantero (VL)
VL | 0° | 15° | 20° | 25° | 30° | ||||||
BRH | RAMH | BD (ZS) | EBTA | EBTA15 | EBHA15 | EBTA20 | EBHA20 | EBTA25 | EBHA25 | EBTA30 | EBHA30 |
1875 | 2115 | 20 | 3320 | 3238 | 2795 | 3152 | 3068 | 3042 | 3333 | 2909 | 3588 |
2000 | 2240 | 20 | 3320 | 3238 | 2920 | 3152 | 3193 | 3042 | 3458 | 2909 | 3713 |
2125 | 2365 | 20 | 3320 | 3238 | 3045 | 3152 | 3318 | 3042 | 3583 | 2909 | 3838 |
2250 | 2490 | 20 | 3320 | 3238 | 3170 | 3152 | 3443 | 3042 | 3708 | 2909 | 3963 |
2375 | 2615 | 30 | 3570 | 3479 | 3359 | 3387 | 3654 | 3268 | 3939 | 3126 | 4213 |
2500 | 2740 | 30 | 3570 | 3479 | 3484 | 3387 | 3779 | 3268 | 4064 | 3126 | 4338 |
2625 | 2865 | 40 | 4320 | 4204 | 3803 | 4091 | 4160 | 3948 | 4506 | 3775 | 4838 |
2750 | 2990 | 40 | 4320 | 4204 | 3928 | 4091 | 4285 | 3948 | 4631 | 3775 | 4963 |
2875 | 3115 | 40 | 4320 | 4204 | 4053 | 4091 | 4410 | 3948 | 4756 | 3775 | 5088 |
3,000 | 3240 | 40 | 4320 | 4204 | 4178 | 4091 | 4535 | 3948 | 4881 | 3775 | 5213 |
3125 | 3365 | 40 | 4320 | 4204 | 4303 | 4091 | 4660 | 3948 | 5006 | 3775 | 5338 |
Dimensiones de montaje Eje trasero (VL)
VL | 0° | 15° | 20° | 25° | 30° | ||||||
BRH | RAMH | BD (ZS) | EBTA | EBTA15 | EBHA15 | EBTA20 | EBHA20 | EBTA25 | EBHA25 | EBTA30 | EBHA30 |
1875 | 1875 1985 | 20 | 3320 | 3208 | 2820 | 3122 | 3093 | 3012 | 3358 | 2879 | 3613 |
2000 | 2110 | 20 | 3320 | 3208 | 2945 | 3122 | 3218 | 3012 | 3483 | 2879 | 3738 |
2125 | 2235 | 20 | 3320 | 3208 | 3070 | 3122 | 3343 | 3012 | 3608 | 2879 | 3863 |
2250 | 2360 | 20 | 3320 | 3449 | 3259 | 3357 | 3554 | 3238 | 3839 | 3096 | 4113 |
2375 | 2485 | 30 | 3570 | 3449 | 3384 | 3357 | 3679 | 3238 | 3964 | 3096 | 4238 |
2500 | 2610 | 40 | 4320 | 4174 | 3703 | 4061 | 4060 | 3918 | 4406 | 3745 | 4738 |
2625 | 2735 | 40 | 4320 | 4174 | 3828 | 4061 | 4185 | 3918 | 4531 | 3745 | 4863 |
2750 | 2860 | 40 | 4320 | 4174 | 3953 | 4061 | 4310 | 3918 | 4656 | 3745 | 4988 |
2875 | 2985 | 40 | 4320 | 4174 | 4078 | 4061 | 4435 | 3918 | 4781 | 3745 | 5113 |
3,000 | 3110 | 40 | 4320 | 4174 | 4203 | 4061 | 4560 | 3918 | 4906 | 3745 | 5238 |
3125 | 3235 | 40 | 4320 | 4174 | 4328 | 4061 | 4685 | 3918 | 5031 | 3745 | 5363 |
TONOS DE COLOR CORRESPONDIENTES
Colores correspondientes para ventanas, claraboyas continuas y perfiles de aluminio para puertas
Superficies | Color correspondiente |
Roble dorado | similar a RAL 8007 |
Roble oscuro | similar a RAL 8028 |
Caoba | Color mixto |
Winchester | similar a RAL 8001 |
Roble noche | similar a RAL 8022 |
Blanco satinado | similar a RAL 9016 |
Gris satinado | Color mixto |
Gris oscuro satinado | similar a RAL 7016 |
Gris ventana satinado | similar a RAL 7040 |
Marrón satinado | similar a RAL 8014 |
Negro satinado | Color mixto |
Montaje
¿Cómo se instalan las puertas seccionales Novoferm?
El siguiente vídeo ilustra la instalación paso a paso de las puertas seccionales Novoferm. Los vídeos sirven únicamente como complemento de las instrucciones de instalación, uso y mantenimiento. No sustituyen a una instalación profesional realizada por personal especializado cualificado y formado.
INSTALACIÓN DE UNA PUERTA SECCIONAL AUTOMÁTICA
Haga clic en la animación de la izquierda para ver la instalación de una puerta de garaje seccional Novoferm utilizando el ejemplo del tipo ISO 45 con automatismo Novomatic 563 S con muelle de tracción vertical y las ventajas de forma visualmente atractiva.
Encontrará animaciones / vídeos detallados sobre las ventajas, la instalación y la programación de las puertas de garaje seccionales Novoferm en el canal YouTube de Novoferm:
https://www.youtube.com/NovofermVideos
¿Hemos despertado su interés?
Novoferm trabaja con una amplia red de distribuidores especializados en España - en su zona. Nuestros distribuidores especializados autorizados de Novoferm ofrecen asesoramiento profesional, venta, mediciones, instalación, desmontaje y eliminación ecológica de nuestros productos a precios competitivos con todo incluido.
Estaremos encantados de ayudarle.
¿Más aislamiento?
Puertas seccionales Premium con aislamiento extra
El nivel de aislamiento especialmente elevado contribuye a que su garaje con vivienda contigua o sobreedificada no se enfríe, ni siquiera en invierno. De este modo evitará pérdidas de calor y contribuirá activamente a optimizar el equilibrio de rendimiento de todo el edificio. Apueste entonces por las puertas seccionales premium con un grosor total de 70 mm de Novoferm.
Puerta seccional premium iso 70
