SISTEMAS DE RAÍLES Y HERRAJES

VISTA GENERAL DE LOS SISTEMAS DE GUÍAS

Las diferentes variantes de los sistemas de guías Novoferm permiten instalar la puerta en casi cualquier situación de instalación en un edificio. Siempre dependemos de las especificaciones de la zona para la instalación y las posibilidades arquitectónicas. Es por eso que Novoferm suministra diferentes tipos de guías que se pueden adaptar a cada situación imaginable según sea necesario.

Panorama de los sistemas ferroviarios

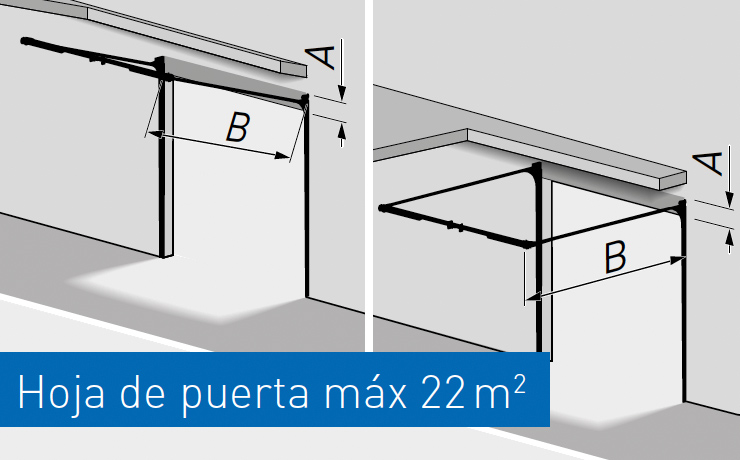

T 240 / N 200
MONTAJE DE DINTEL REDUCIDO EJE DE MUELLE TRASERO

  • A = 240 mm
  • B = Altura libre + 1.000 mm
  • Ancho máximo. 6.500 mm

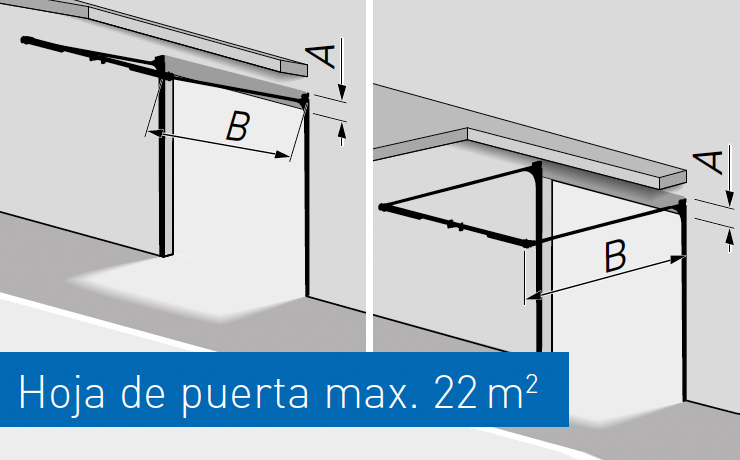

N 200 MUELLES DELANTEROS
HERRAJE DE DINTEL REDUCIDO

  • A = 300 mm
  • B = Altura libre + 750 mm
  • Ancho máximo. 6.500 mm

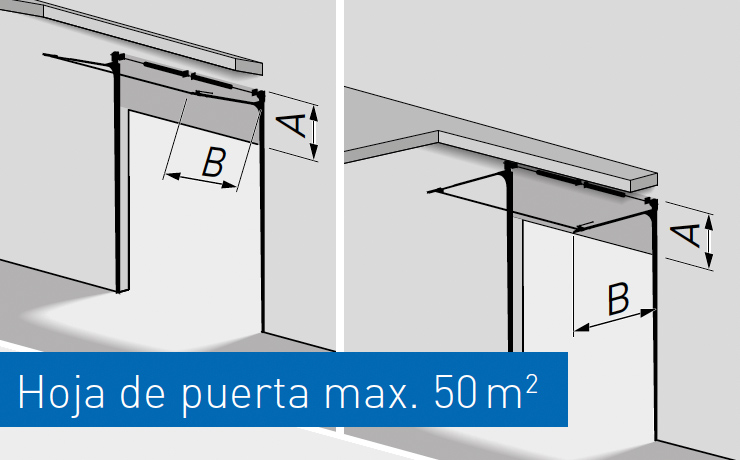

T 400 / H 400
MONTAJE DE ELEVACIÓN

  • A = Elevación + 400 mm
  • B = Altura libre - Elevación + 600 mm

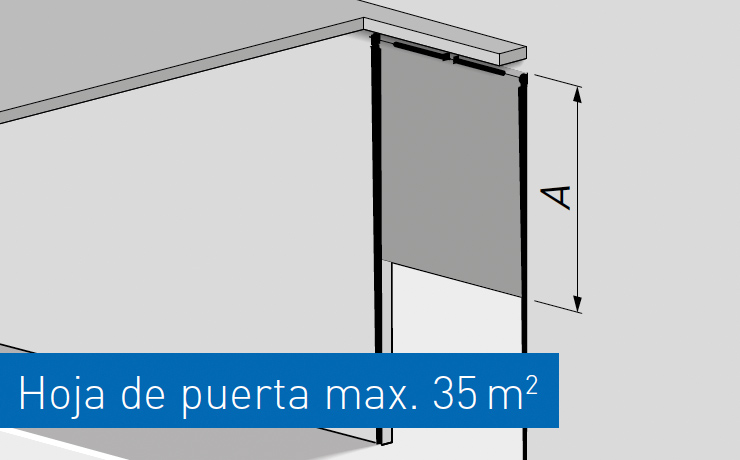

T 500 / V 500
AJUSTE VERTICAL

  • A = Altura libre + 560 mm

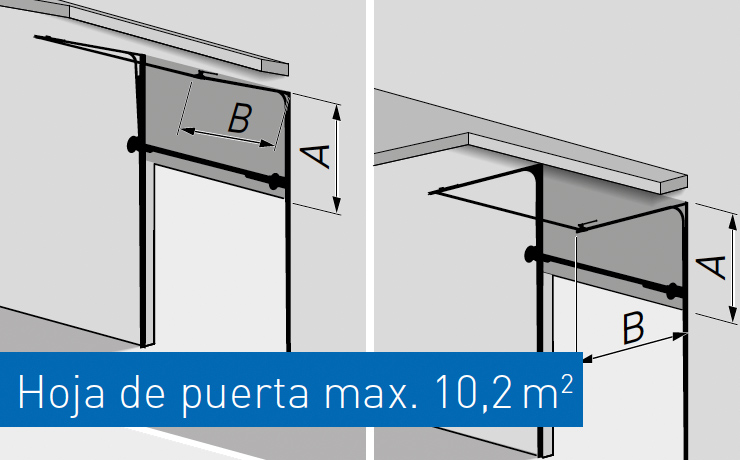

T 400 DS / H 400 b
MONTAJE DE ELEVACIÓN CON EJE DE MUELLE DEBAJO

  • A = Elevación + 200 mm
  • B = Altura libre - Elevación + 600 mm
  • Ancho máximo. 3.200 mm
  • Altura máxima. 3.200 mm
  • Elevación requerida mín.1.700 mm

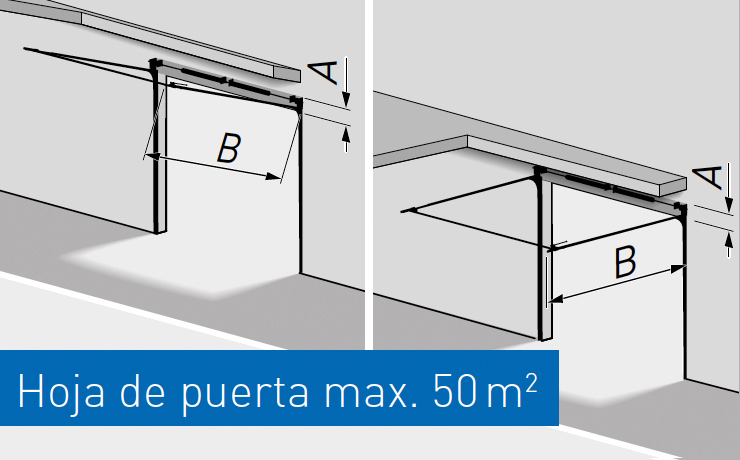

T 450 / S 450
AJUSTE ESTÁNDAR

  • A = 430 - 510 mm
  • B = Altura libre + 650 mm

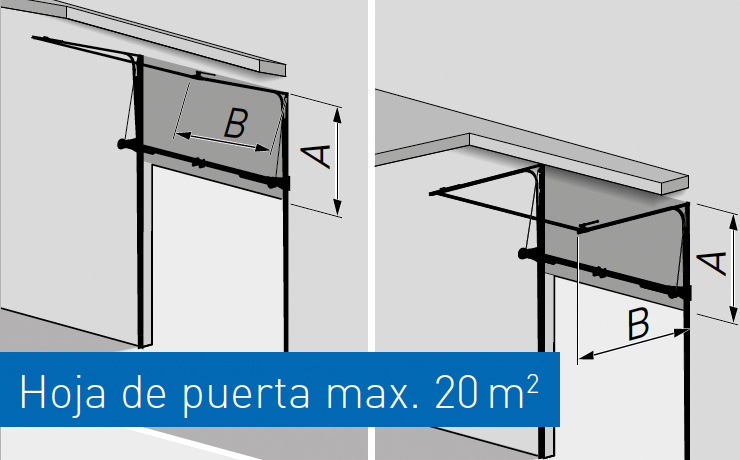

T 400 HF / H 400 MUELLLES ALTURA CARGADERO
MONTAJE DE ELEVACIÓN CON EJE DE MUELLE INFERIOR + PERFIL DE SOPORTE DE ACERO

  • A = Elevación + 200 mm
  • B = Altura libre - Elevación + 600 mm
  • Ancho máximo. 4.500 mm
  • Elevación requerida mín.1.450 mm

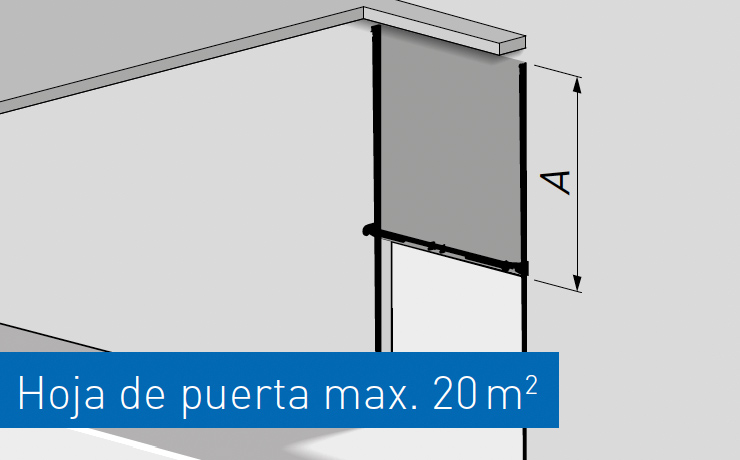

T 500 HF / V 500 MUELLES ALTURA CARGADERO
MONTAJE VERTICAL CON EJE DE MUELLE INFERIOR + PERFIL DE SOPORTE DE ACERO

  • A = Altura libre + 400 mm
  • Ancho máximo. 4.500 mm

Sistemas ferroviarios destacados

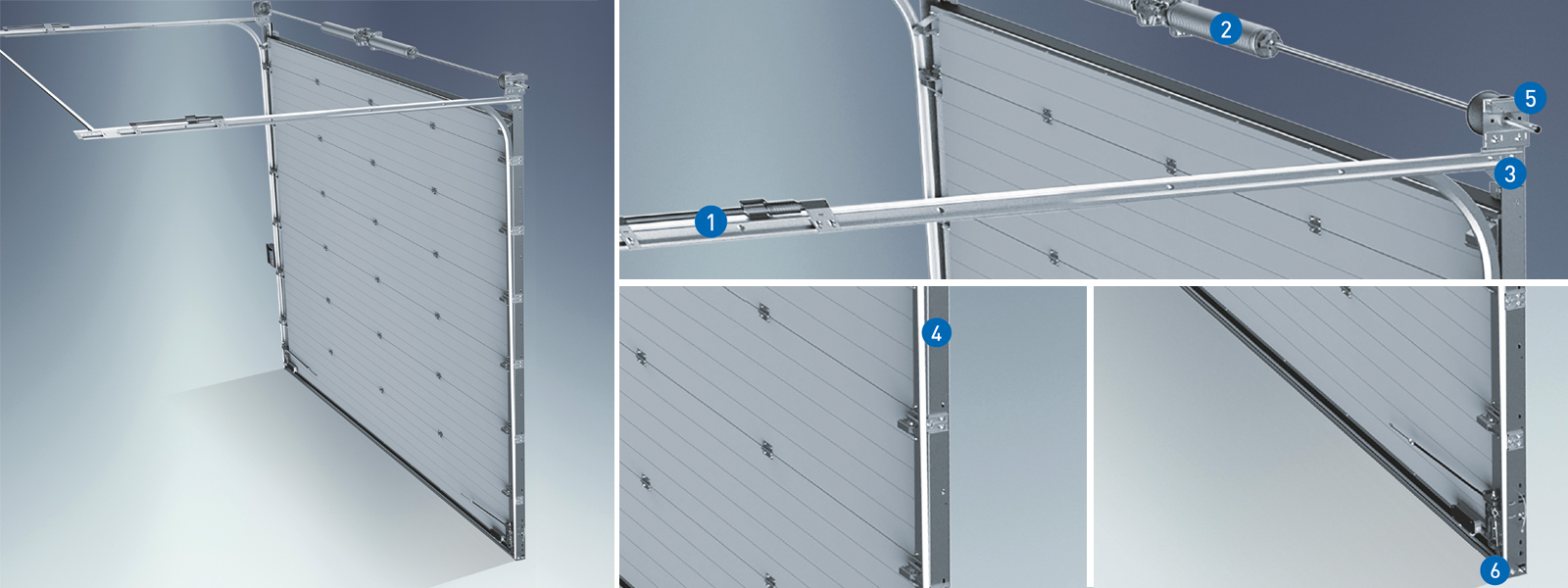

SISTEMAS DE GUÍAS

SISTEMAS DE GUÍAS

COMODIDAD DE MONTAJE MODULAR EN ALTA CALIDAD

Los sistemas de guías Novoferm tienen una estructura modular y se montan con la mayor rapidez. Los sistemas de guías son adecuados para puertas Thermo y NovoLux, así como para la puerta NovoLux XL. La calidad y la durabilidad certificadas son siempre el centro del desarrollo y montaje de los sistemas de guías.

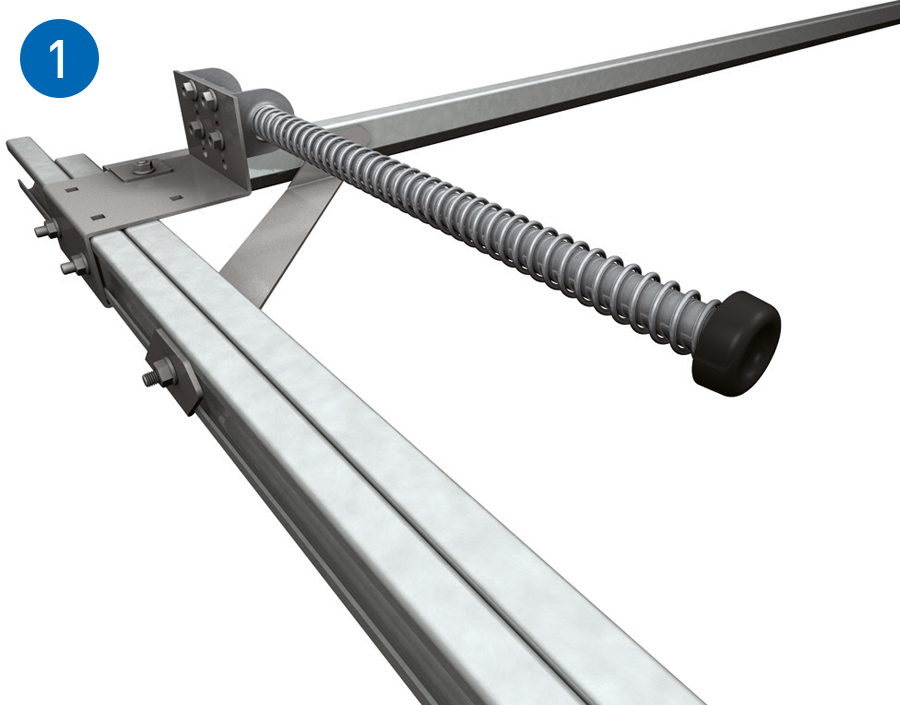

RESORTE DE TOPE
El tope de resorte de servicio robusto asegura que la puerta reciba un impulso inicial para el proceso de cierre en la posición horizontal. La longitud del amortiguador de resorte depende de la configuración de la puerta.

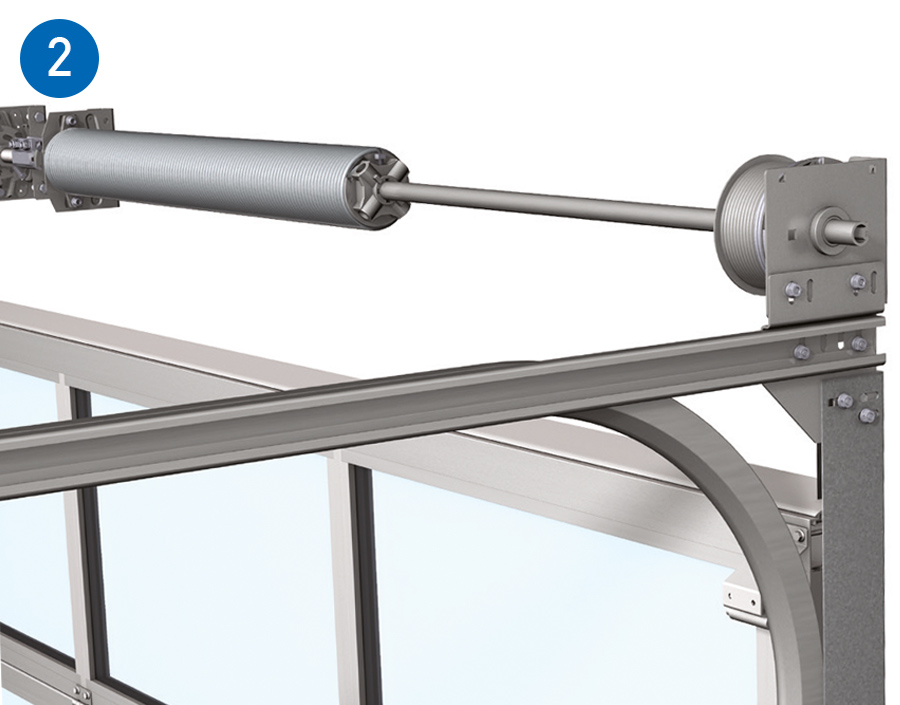

MUELLES DE TORSIÓN
Los muelles de torsión están diseñados para 25.000 ciclos de uso como estándar. Para áreas donde las puertas se usan mucho, opcionalmente puede usar resortes de torsión que están diseñados para 60.000 ó 100.000 ciclos.

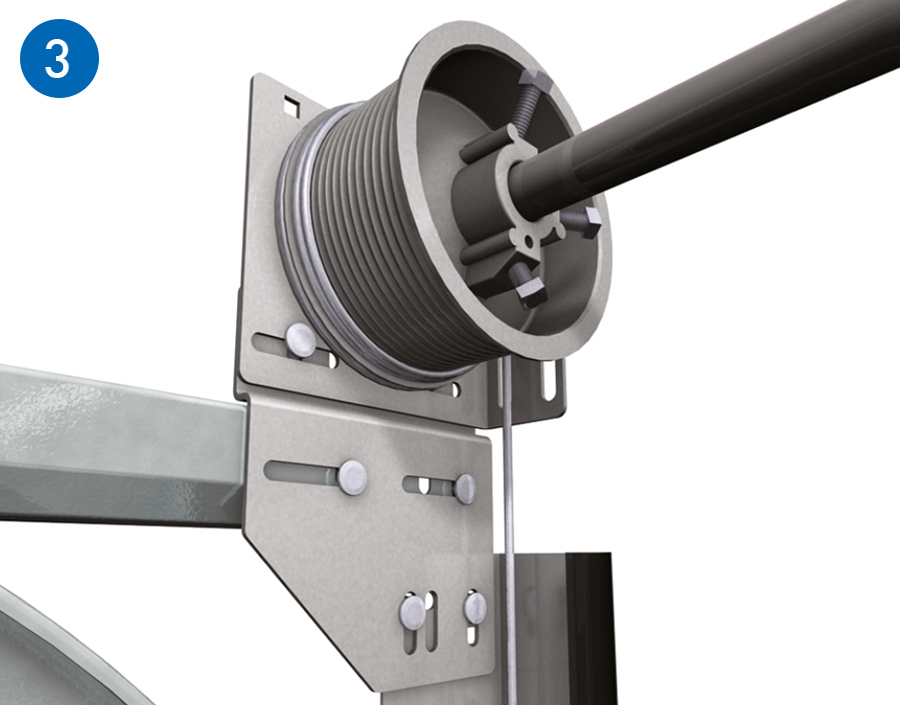

LLEVANDO CUERDA
Gracias a la estructura modular de nuestros sistemas de guías y herrajes, siempre podemos asegurar que el cable de suspensión esté colocado correctamente en relación con las guías verticales. Esto garantiza el más alto nivel de seguridad y fiabilidad.

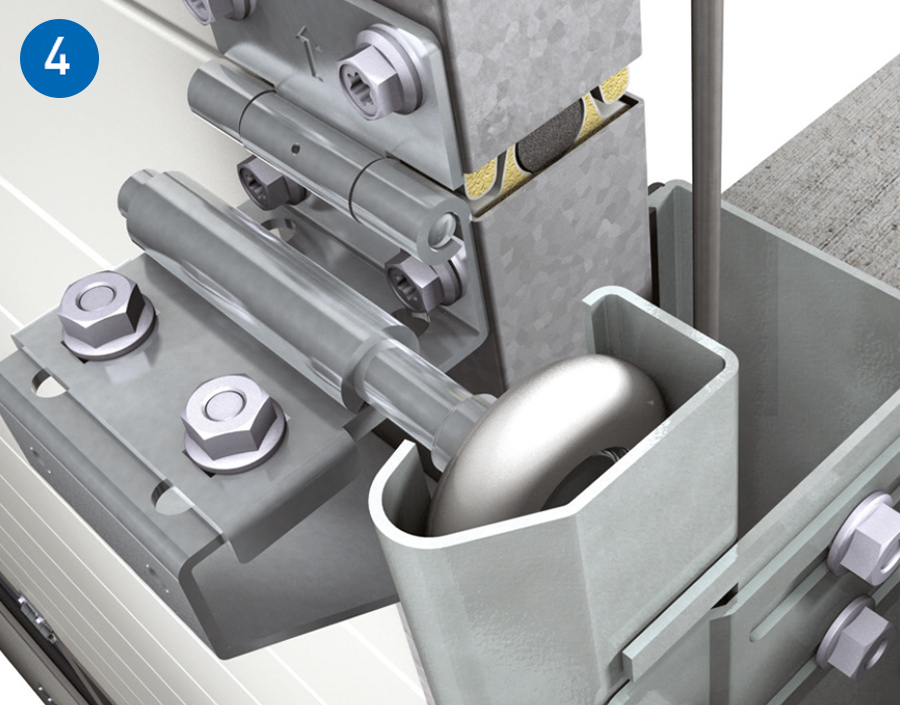

BARANDILLA DE SEGURIDAD
La guía de seguridad asegura que los rodillos no puedan descarrilar. Para mayor seguridad, el cable de tiro permanece oculto de forma segura por detrás de la guía.
