PUERTA SECCIONAL INDUSTRIAL THERMO

Disponible con aislamiento de 40 mm, 60 mm u 80 mm

Las puertas seccionales térmicas son las puertas seccionales industriales más completas. Las puertas tienen valores de aislamiento térmico y acústico especialmente altos y garantizan una separación eficaz entre zonas de temperatura. Las puertas seccionales Thermo están disponibles con paneles de 40 mm, 60 mm u 80 mm.

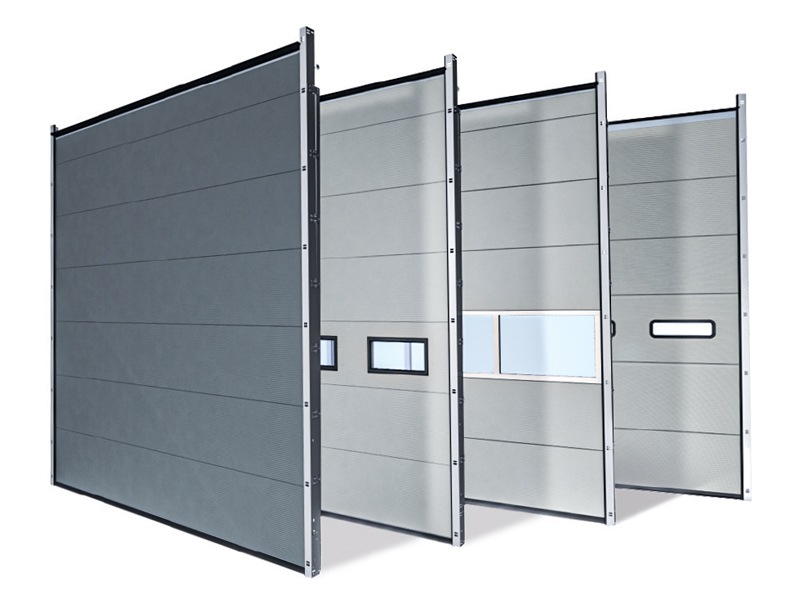

Tipos de puertas

Puerta seccional termoindustrial de 40 hojas que combina a la perfección precio, prestaciones y opciones de aplicación.

Puerta seccional termoindustrial de 60 hojas, como puerta termoaislante y estanca especialmente buena.

Puerta seccional termoindustrial de 80 hojas, con un aislamiento térmico óptimo para mantener la temperatura de las mercancías.

COMPARACIÓN DE PUERTAS Y PROPIEDADES

Comparación de los tipos de puertas seccionales

THERMO DE 40 MM, THERMO DE 60 MM, THERMO DE 80 MM Y THERMO NOVOSPEED

Tipos de puertas			Thermo 40 mm	Thermo 60 mm	Thermo 80 mm	NovoSpeed Thermo
Anchura máxima			8.000 mm	8.000 mm	8.000 mm	5.000 mm
Altura máxima			6.000 mm	6.000 mm	6.000 mm	5.000 mm
Superficie máx.(AnxAl)			48 m²	48 m²	42 m²	25 m² (350 kg)
Valor U (a 5.000 x 5.000 mm) (sin secciones NovoLux)			0,99 W/m²K	0,84 W/m²K	0,49 W/m²K	1,77 W/m²K
Espuma densa de PU			40 kg/m	40 kg/m	40 kg/m	40 kg/m
Clase de viento según EN 12424			3 - 4 resistente al viento hasta 12 - 13 Beaufort (118 - 149 km/h)	3 - 4 resistente al viento hasta 12 -13 Beaufort (118 - 149 km/h)	3 - 4 resistente al viento hasta 12 -13 Beaufort (118 - 149 km/h)	2 - 3 resistente al viento hasta 10 - 12 Beaufort (89 - 133 km/h)
Secciones separadas térmicamente			-	x	x	-
Sistemas de guiado	Orientación normal	T 450 / S 450	x	x	x
	Orientación normal	T 340 / N 200 MD	o	o	-
	Comba baja	T 240 / N 200	o	o	-
	Con control de elevación	T 400 / H 400	o	o	o
		T 400 HF / H 400 HF	o	o	o
		T 400 DS / H 400 DS	o	o	-
	Secuencia de techo	T 450 / S 450	o	o	o
		T 340 / N 200 MD	o	o	-
		T 240 / N 200	o	o	-
		T 400 / H 400	o	o	o
		T 400 HF / H 400 HF	o	o	o
		T 400 DS / H 400 DS	o	o	-
	Orientación vertical	T 500 / V 500	o	o	o
		T500 HF / V 500 HF	o	o	o
		T500 DS / V 500 DS	o	o	-
	Hélice					x
	S600					o
Operación y control
Servicio	Manual de operación		Polipasto de cuerda o cadena de tracción	Polipasto de cuerda o cadena de tracción	Polipasto de cuerda o cadena de tracción	-
Servicio	Accionamiento eléctrico		o Motor eléctrico con engranaje	o Motor eléctrico	o Motor eléctrico	x
Control (accionamiento eléctrico)			Operación de hombre presente, control de impulsos o control remoto	Operación de hombre presente, control de impulsos o control remoto	Operación de hombre presente, control de impulsos o control remoto	Control de los impulsos o control remoto
Controles disponibles			TS970/ TS971	T75/ T100	TS970/ TS971	TS971/ TS981
Cambio de carga			25.000 ciclos utilizando resortes de torsión **	30.000 ciclos utilizando resortes de torsiónrn **	30.000 ciclos utilizando resortes de torsiónrn **	200.000 ciclos aprox
Opciones y accesorios¹
Seguridad	Fotocélula delantera (sin cableado en la hoja de la puerta)		o	o	o	o
	Columna de fotocélulas		de serie	o	o	o
	Protección contra rotura de cables		o	o	o	-
	Dispositivo anti-elevación		o	o	o	-
	Conexión de semáforos (rojo/verde o rojo y verde)		o	o	o	o
	Luz de advertencia de peligro (naranja/ roja)		o	o	o	o
	Perno deslizante con retorno por resorte, servicio pesado		o	o	o	-
	Cerradura de cilindro		o	o	o	-
¹Por un recargo x = Standard o = Opcional - = Imposible
* FU = 230v TS971/ TS981 solo cadena manual de emergencia DU = 400 V T100 solo liberación rápida ** Cambios de carga más altos posibles

Aspectos destacados y opciones

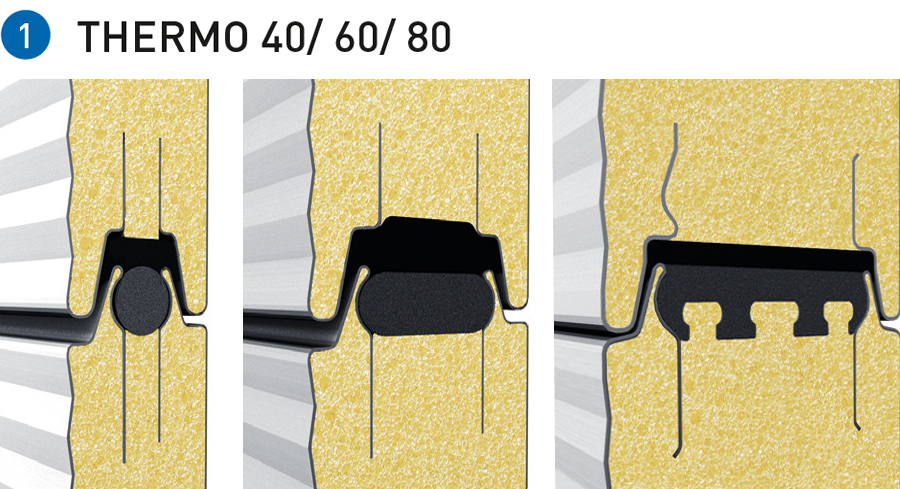

SECCIONES DE CONEXIONES
La conexión entre las secciones de una puerta Thermo 40/ 60/ 80 es estanca al viento y al agua. Esto lo garantiza el compriband, una junta de sellado de espuma que se coloca entre los paneles. Debido a que la capa interior y exterior de la puerta no están en contacto entre sí, esto da como resultado un buen aislamiento térmico.
THERMO 40/ 60/ 80

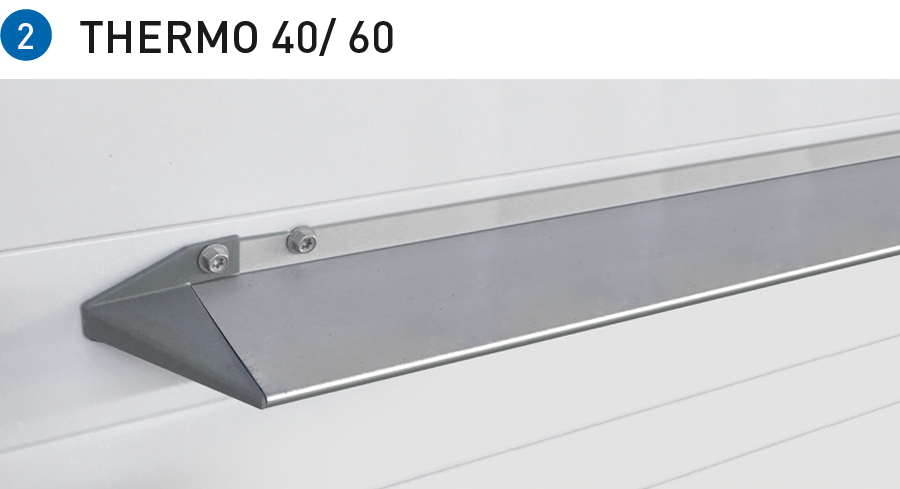

REFUERZO DE VIENTO
Con el fin de aumentar la resistencia al viento y cumplir con todas las normas y reglamentos relativos a las altas cargas de viento, las puertas están equipadas con perfiles de refuerzo en función del ancho.
THERMO 40/ 60

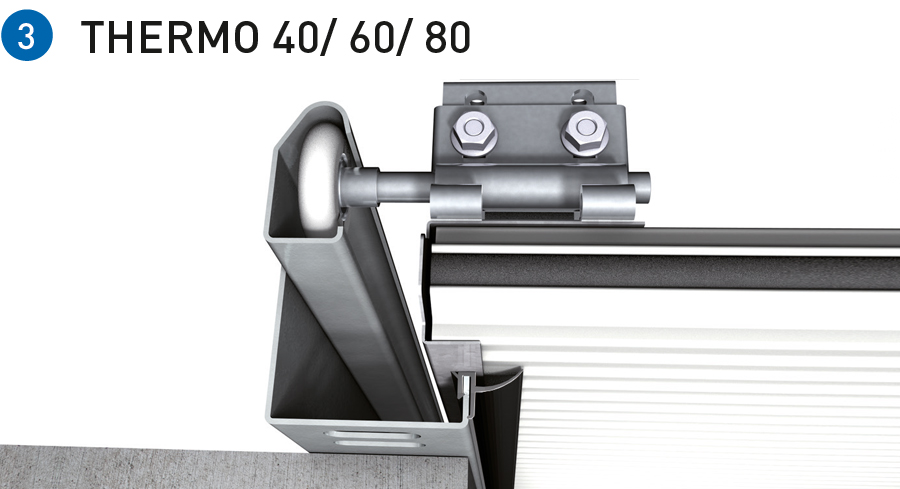

MARCO DE ESQUINA ESTÁNDAR
La conexión de la hoja de la puerta a las guías verticales mediante un marco de esquina estándar garantiza un sellado estable y bueno entre el lado de la puerta y el edificio.
THERMO 40/ 60/ 80

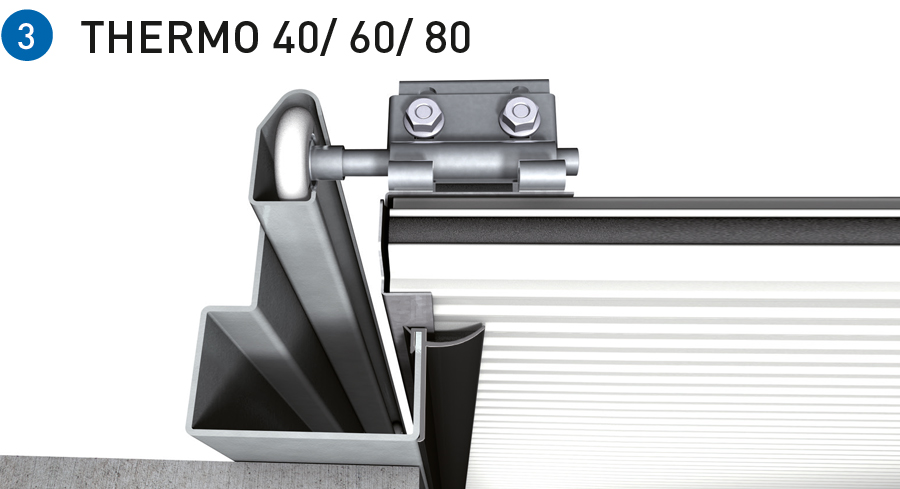

MARCO DE ESQUINA ESTÁNDAR
La conexión de la hoja de la puerta a las guías verticales mediante un marco de esquina estándar garantiza un sellado estable y bueno entre el lado de la puerta y el edificio.
THERMO 40/ 60/ 80

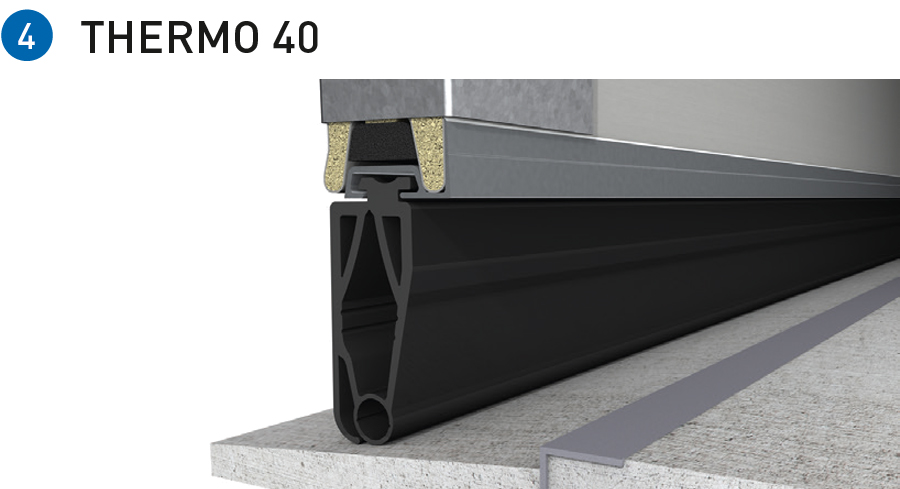

JUNTA INFERIOR
Perfil con goma y un labio de estanqueidad curvado. Los perfiles de goma están sujetos por un perfil especial. El labio de sellado del perfil de goma se ajusta perfectamente a la junta del marco.
THERMO 40

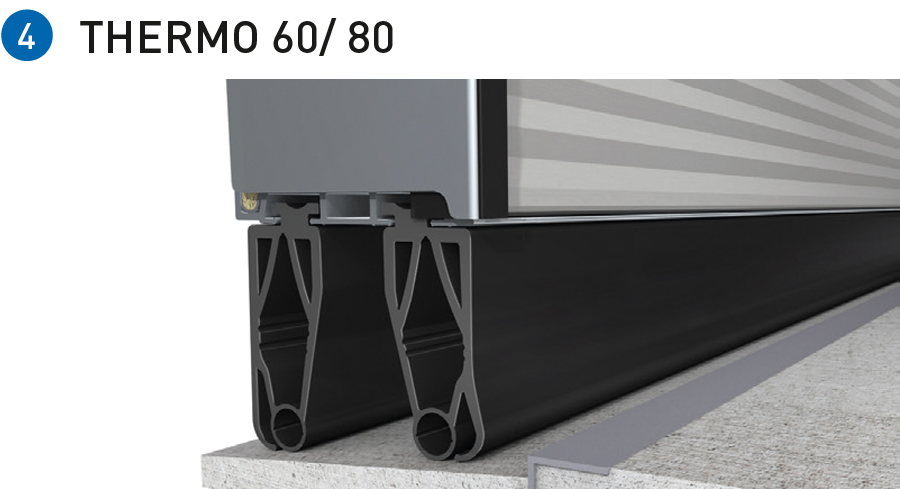

JUNTA INFERIOR
Se utiliza un perfil de goma doble con un labio de sellado curvado hacia adentro para el acabado óptimo del fondo de la puerta. Los perfiles de goma están sujetos por un perfil de plástico especial con baja conducción de calor. El labio de sellado del perfil de goma se ajusta perfectamente a la junta del marco.
THERMO 60

Detalles Puerta seccional Thermo 40

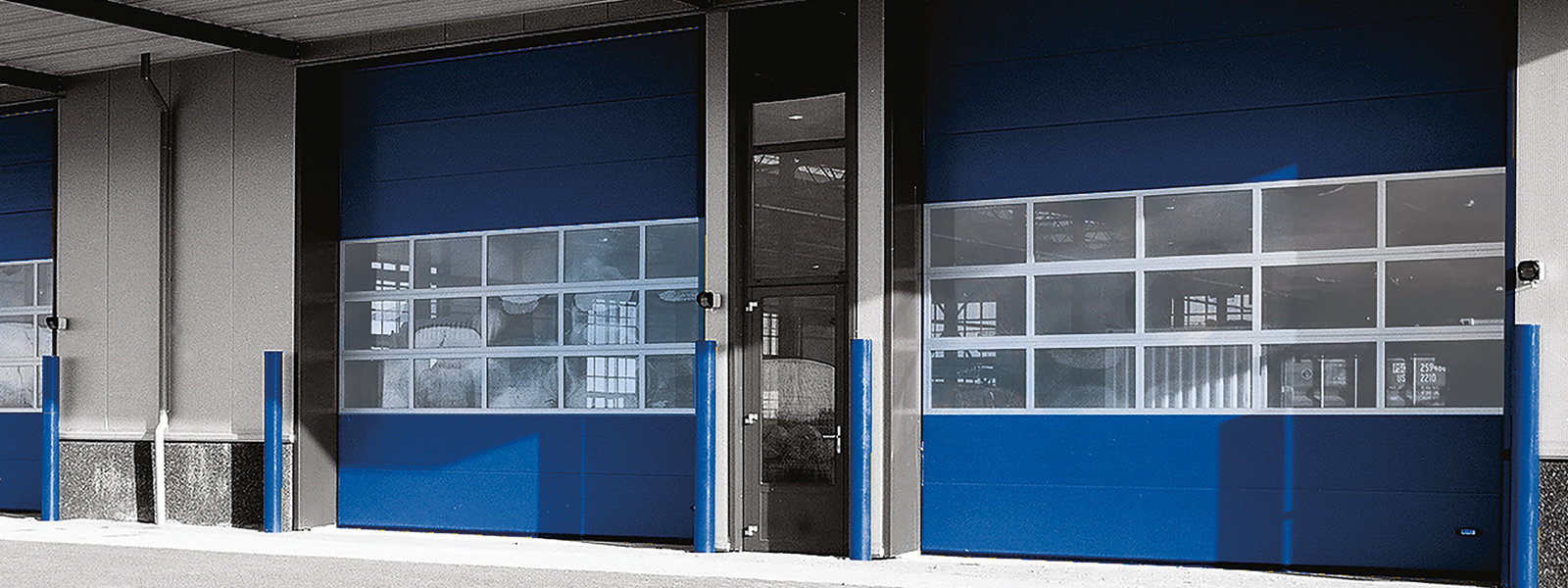

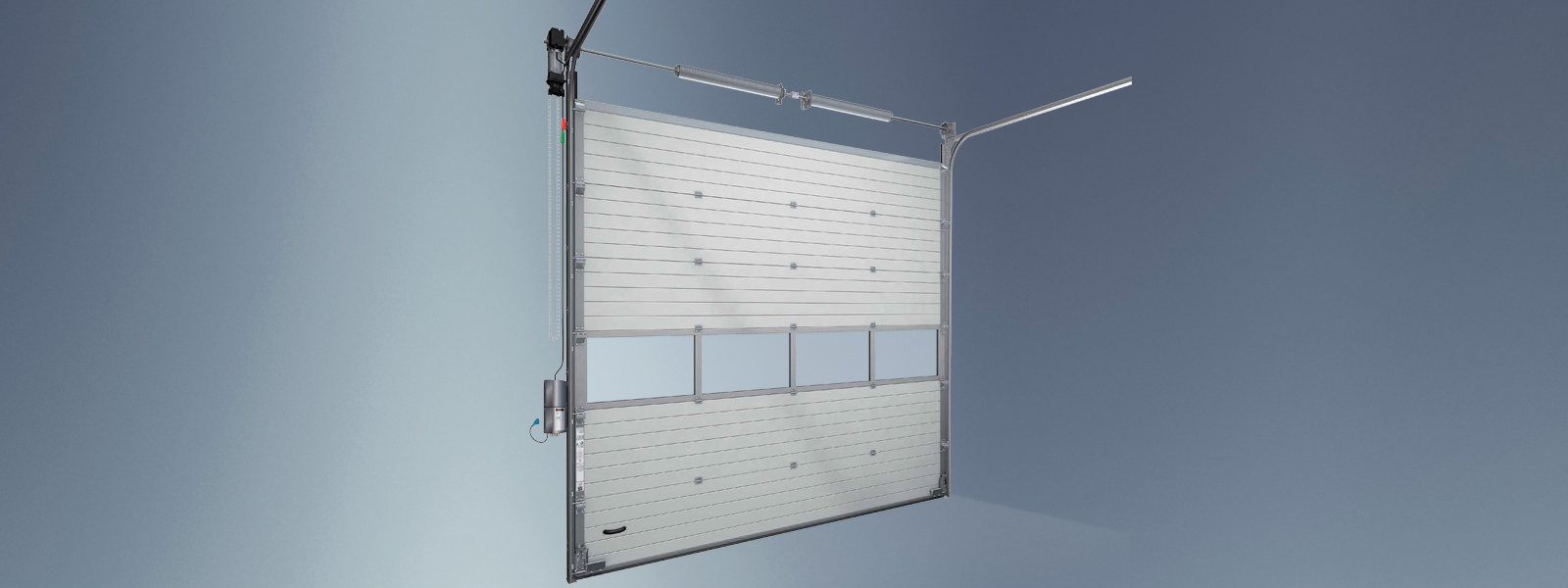

PUERTA SECCIONAL INDUSTRIAL THERMO 40

La puerta seccional Thermo 40 es la puerta seccional industrial Novoferm más vendida. La puerta combina excelentes propiedades de aislamiento térmico y acústico con paneles microperfilados en un diseño moderno. Las posibilidades en cuanto a diseño y configuración son ilimitadas, por lo que una puerta siempre puede configurarse perfectamente para cualquier situación.

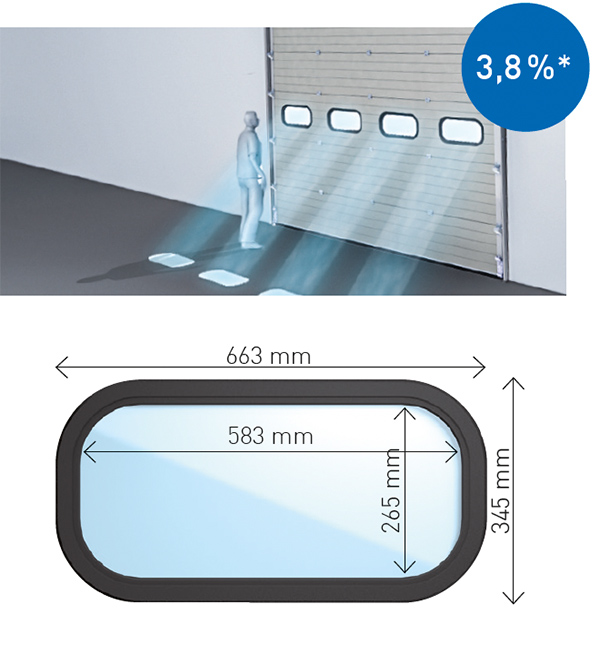

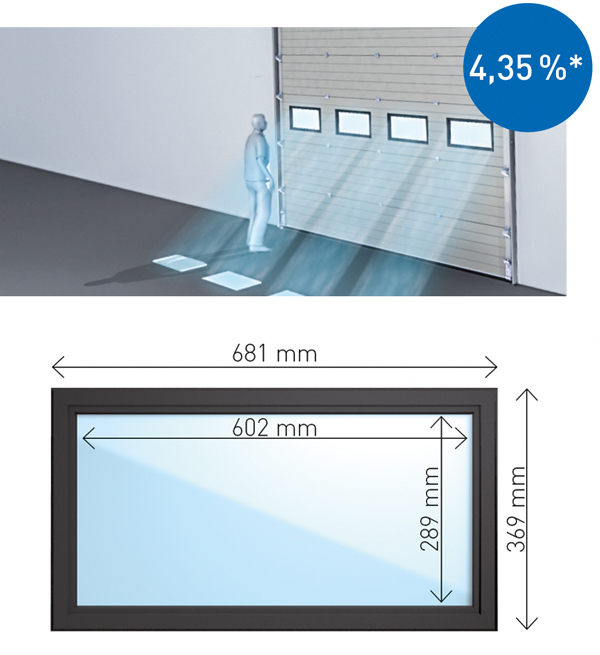

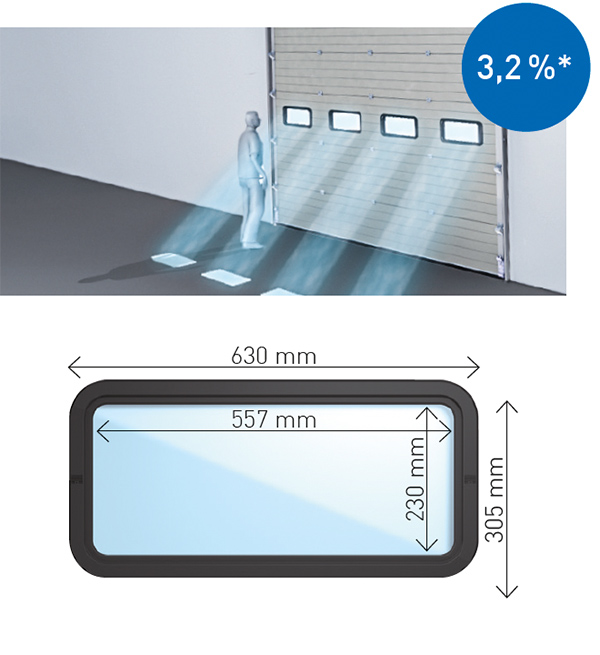

Elija entre numerosas opciones de elementos luminosos y visuales, alturas y anchuras y una paleta de 8 colores RAL de serie.

FLEXIBILIDAD DE OBJETIVOS CENTRALES

Las puertas seccionales Thermo 40 están diseñadas y fabricadas con las últimas tecnologías. El acabado está diseñado para una alta resistencia y ha sido pensado hasta el último detalle. Esto se muestra claramente en las tapas de los extremos de metal, los perfiles de refuerzo y en la parte inferior del anodizado, no visible desde el exterior del perfil de suelo de aluminio. La flexibilidad es clave en la producción de esta puerta. Es un verdadero modelo completo donde el precio, el rendimiento y…

Las posibilidades de aplicación funcionan conjuntas perfectamente.

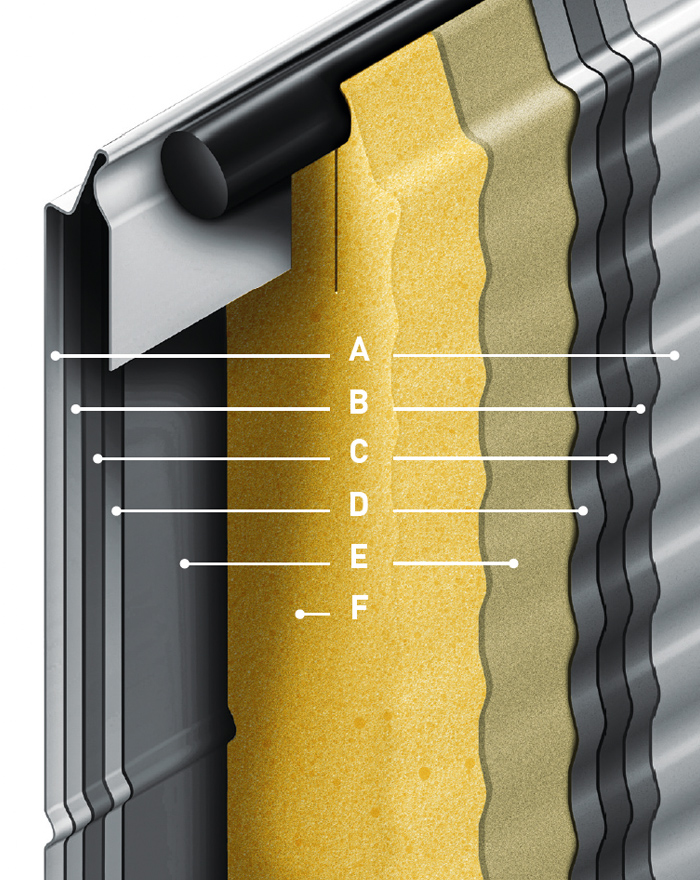

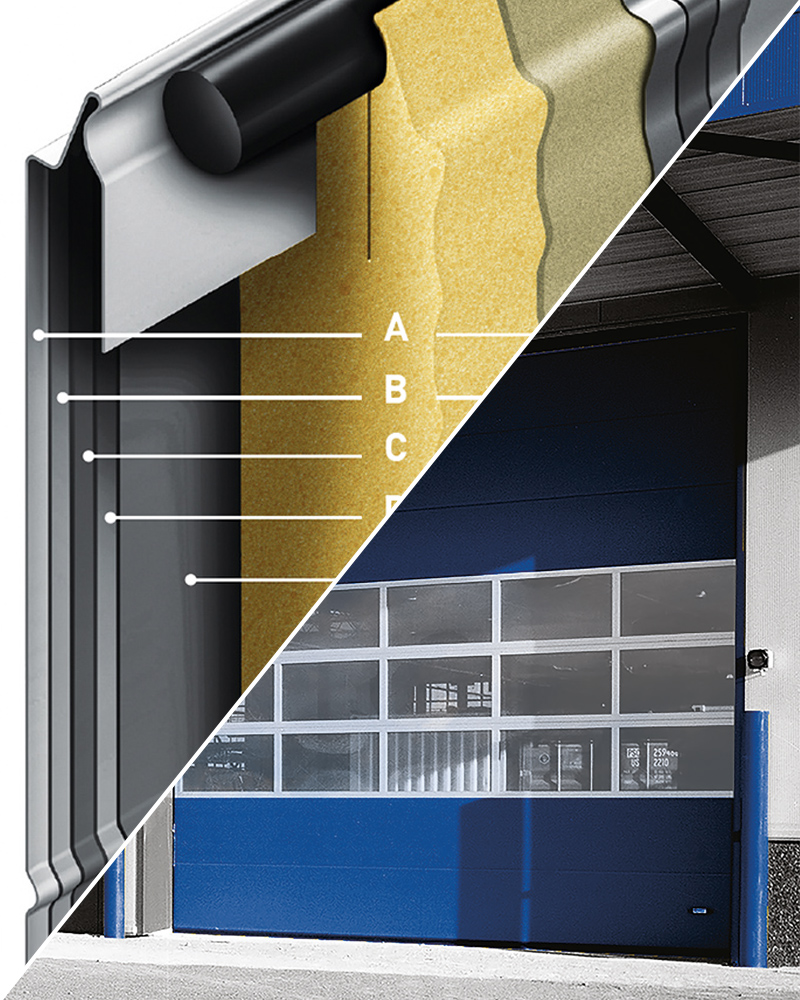

A	Capa de pintura (Fuera de): (Standard)*	En 8 colores, Microperfilados
B	Capa de zinc:	275 g/m²
C	Chapa de acero	0,5 mm
D	Capa de zinc:	275 g/m²
E	Capa de imprimación
F	Espuma dura de PU	g = 40 kg/m³
A	Capa de pintura (en el interior):	RAL 9002, perfilado horizontalmente
Espesor del panel:		40 mm
Valor de aislamiento térmico:		U = 0,52 W/m²K
Espuma densa de PU:		40 kg/m³
Aislamiento acústico:		25 dB (en 4.100 x 2.830 mm;Puerta sin ventanas ni puerta de paso)

* Otras versiones de sección o superficies y protección de dedos bajo pedido.

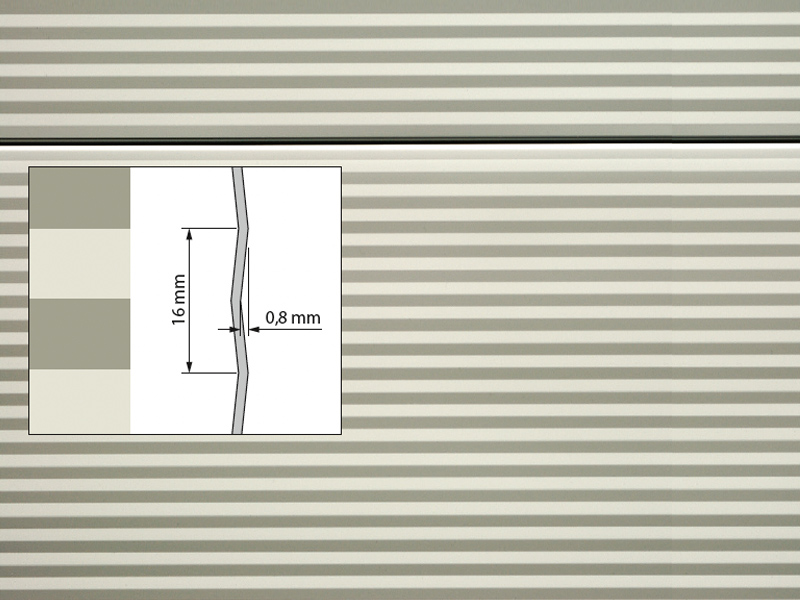

¡Microperfilado en 8 colores de serie sin coste adicional!

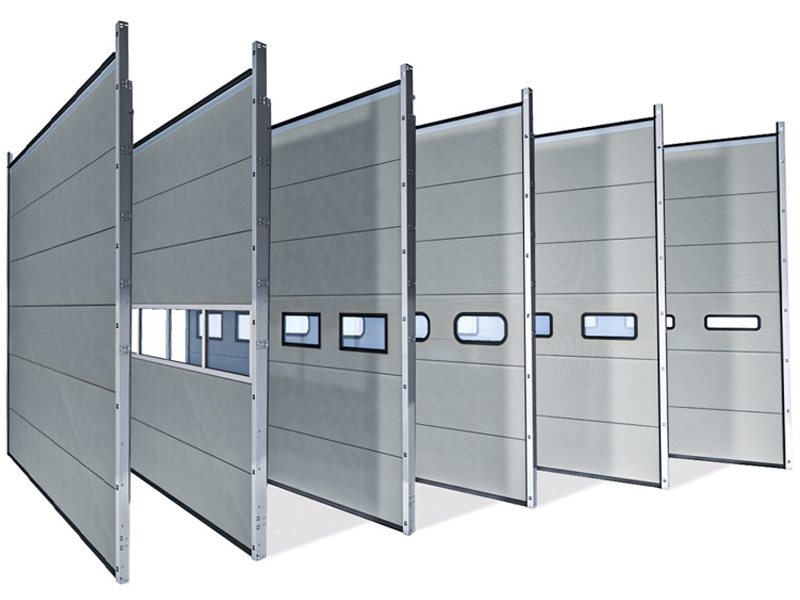

Valor U Puerta seccional Thermo 40:
5.000 x 5.000 mm: 0,99 W/m²K

Detalles Puerta seccional Thermo 60

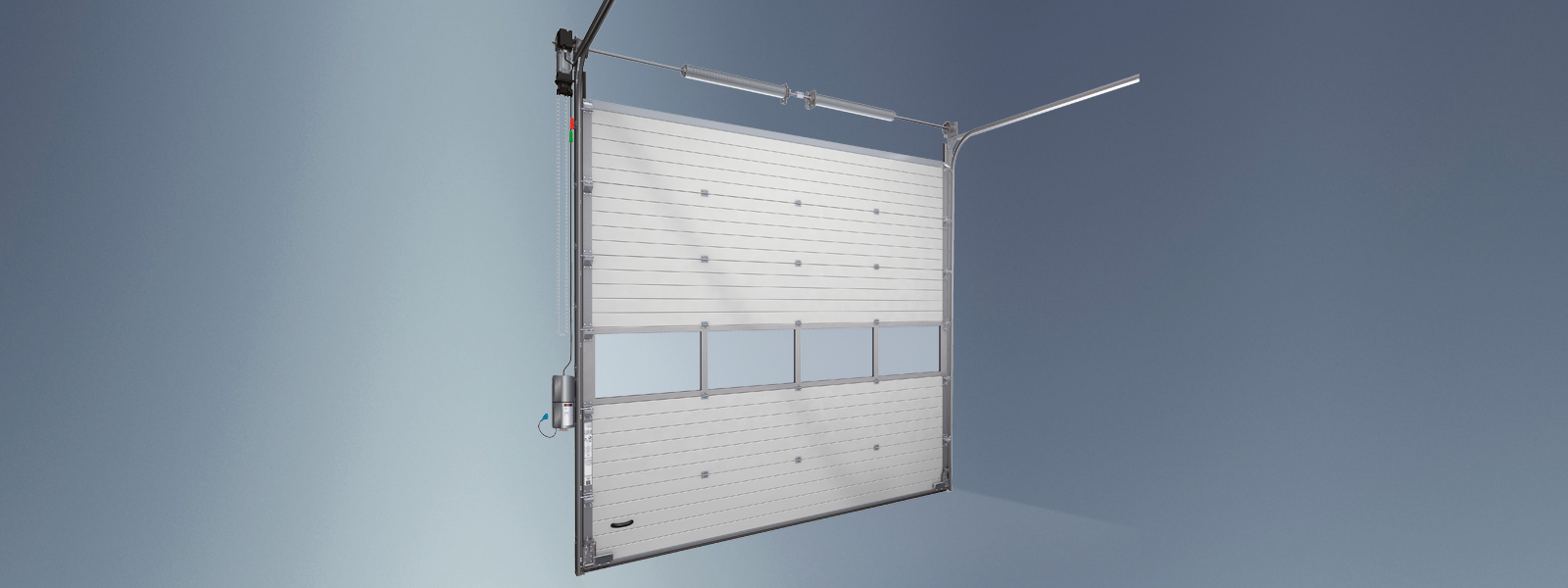

PUERTA SECCIONAL INDUSTRIAL THERMO 60

Las puertas seccionales Thermo 60 son especialmenteaislantes y sellantes ideales para áreas donde la separación entre zonas de temperatura es importante. Si mantiene su sala de producción o almacenamiento a un nivel de temperatura constante, entonces el Thermo 60 es perfecto para usted. Los paneles de chapa de acero microperfilada tienen excelentes propiedades de insonorización y aislamiento térmico y son extremadamente resistentes a la intemperie.

VALOR DE AISLAMIENTO TÉRMICO PARTICU- LARMENTE ALTO

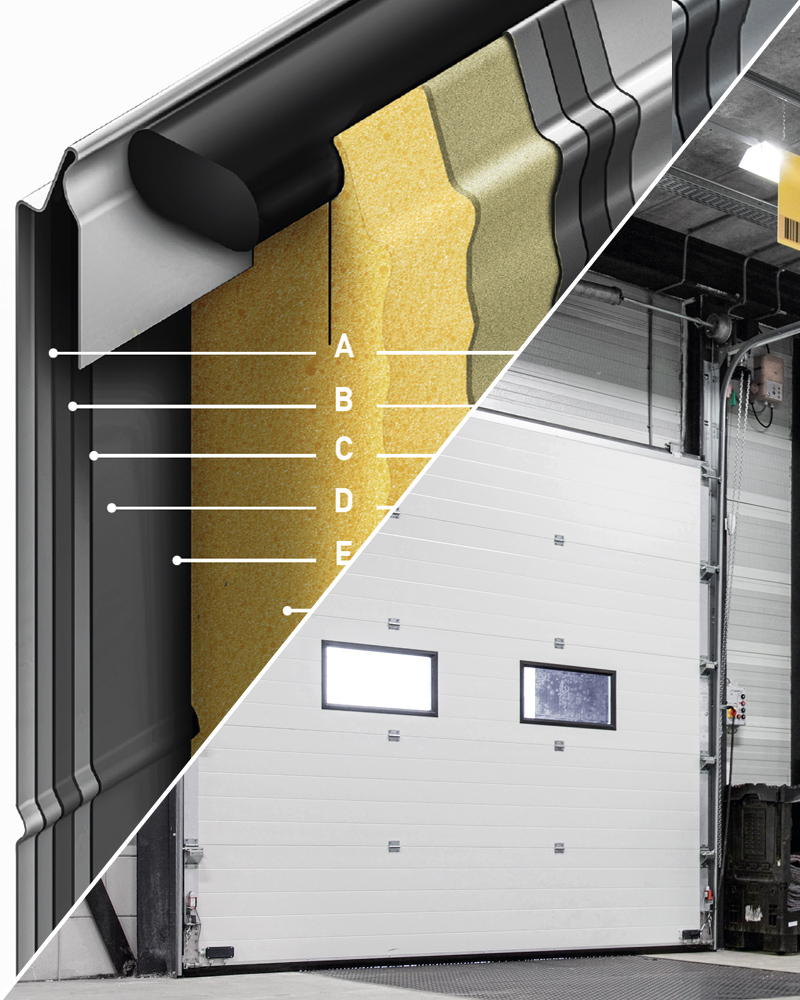

Los paneles de las puertas seccionales Thermo 60 se fabrican según el llamado “principio del sándwich”. La espuma rígida de poliuretano se usa entre dos láminas de acero, que está recubierta en ambos lados con el galvanizado se une chapa de acero. Si tiene requisitos de color especiales, la chapa de acero se puede recubrir con pintura de acrilato en un Revestimiento en color RAL de su elección.

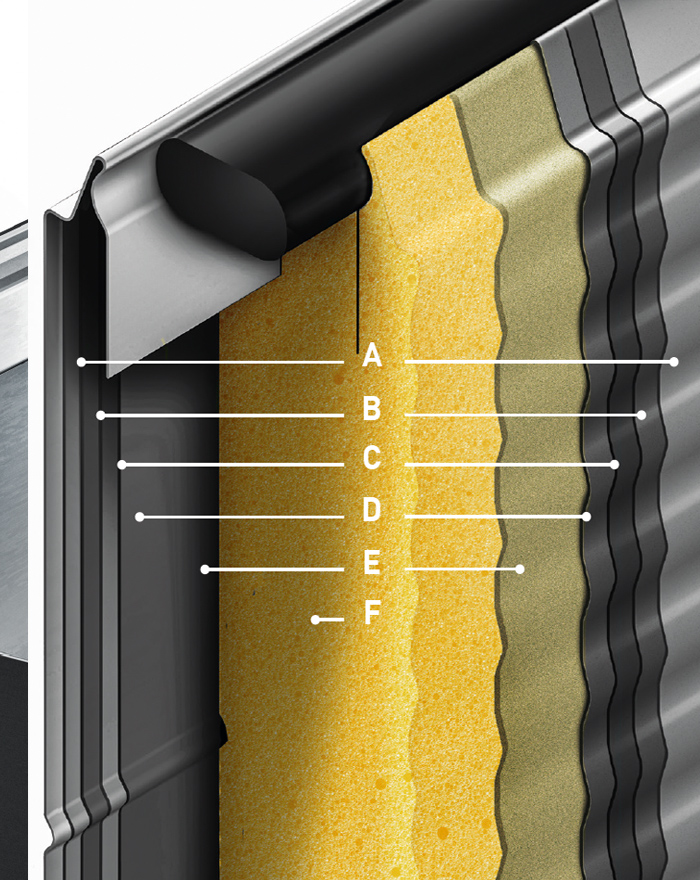

A	Capa de pintura (fuera de):	Microperfilado en 10 colores (Standard)*
B	Capa de zinc:	275 g/m²
C	Chapa de acero:	0,5 mm
D	Capa de zinc:	275 g/m²
E	Capa de imprimación
F	Espuma dura de PU:	g = 40 kg/m³
A	Capa de pintura (En el interior):	RAL 9002, perfilado horizontalmente
Espesor del panel:		60 mm
Valor de aislamiento térmico:		U = 0,35 W/m²K
Densidad de la espuma de PU:		40 kg/m³
Aislamiento acústico:		25 dB (a 4.100 x 2.830 mm; cancela sin ventana ni puerta de paso incorporada)

* Otros diseños de secciones o superficies y protección de dedos a petición.

Microperfilado estándar en 10 colores sin costo extra!

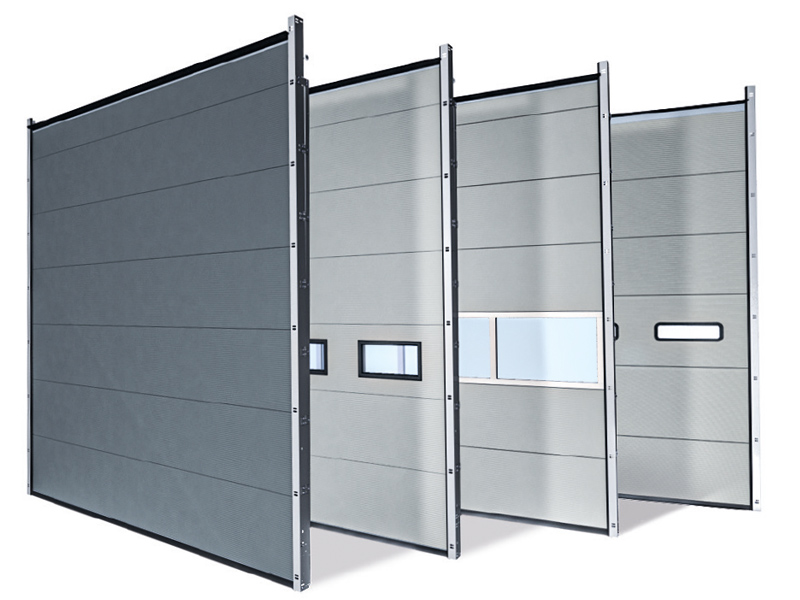

Valor U Puerta seccional Thermo 60:
5.000 x 5.000 mm: 0,84 W/m²K

* Otros acabados especiales bajo pedido.

Detalles Puerta seccional Thermo 80

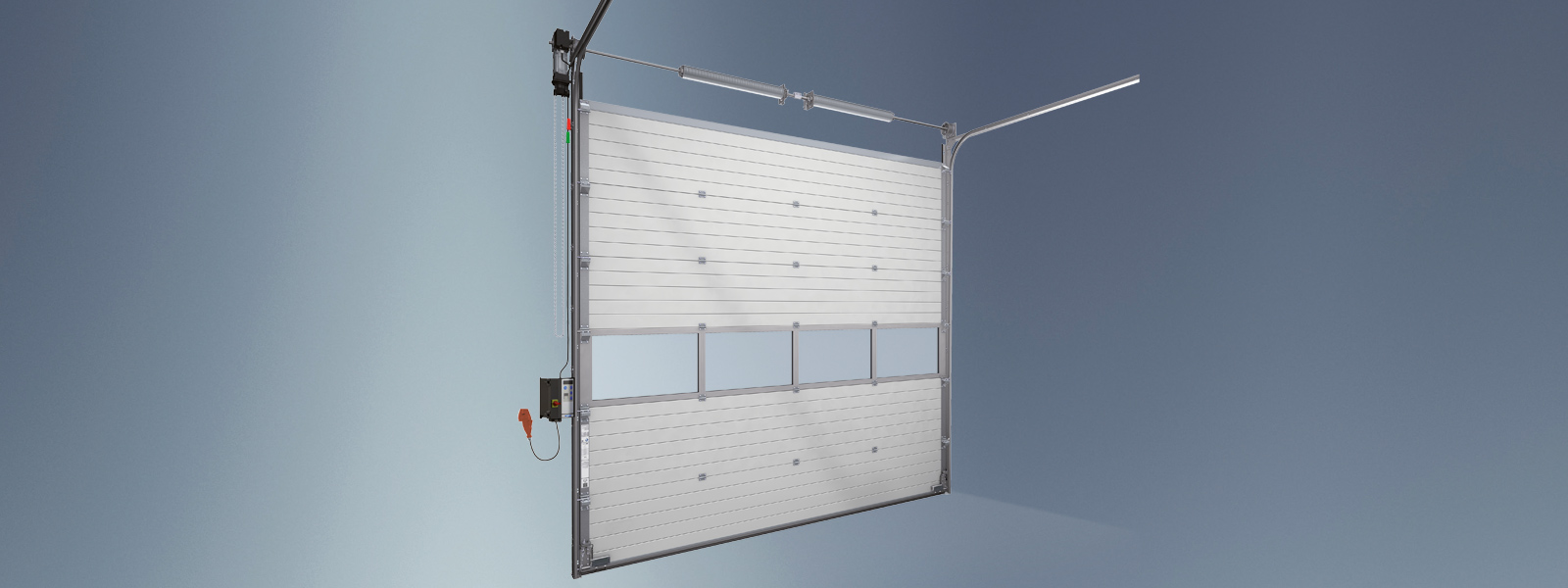

PUERTA SECCIONAL INDUSTRIAL THERMO 80

Hoy en día, todo edificio debe estar bien aislado. Debe corresponder a las normas vigentes aplicables. Esto también se aplica a las puertas y portones exteriores. Los paneles de la puerta Thermo 80 también están rellenos de espuma de poliuretano y tienen rotura de puente térmico entre la capa interior y exterior, pero tienen un aislamiento térmico aún mejor que las puertas de la serie Thermo 40 o 60.

PUERTAS SECCIONALES DE DOBLE CAPA CON PANELES DE ACERO CON ROTURA TÉRMICA

Con su aislamiento térmico óptimo y un valor U de 0,25 W/m²K, el Thermo 80 satisface las necesidades de los clientes que valoran especialmente la eficiencia energética. Por lo tanto, esta puerta es ideal para salas refrigeradas y congeladas., naves industriales, almacenes y centros de distribución donde se debe evitar la pérdida de calor y se debe mantener una determinada temperatura de la mercancía.

La puerta seccional Thermo 80 está disponible en RAL 9002 y opcional pintada en cualquier RAL.

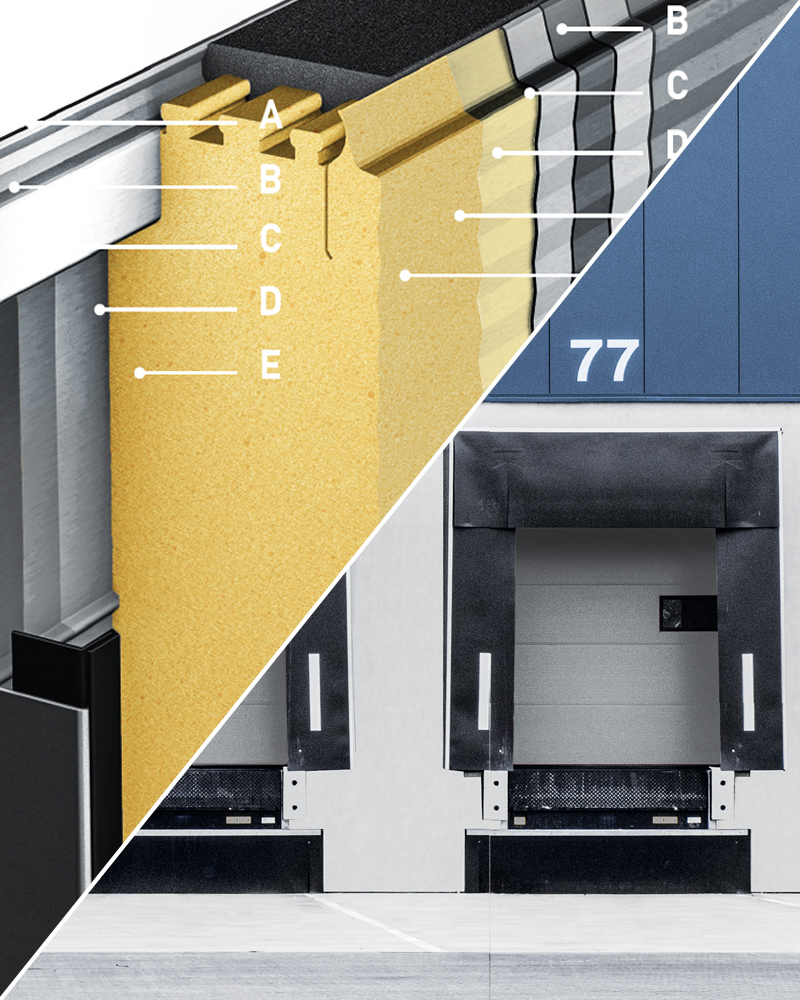

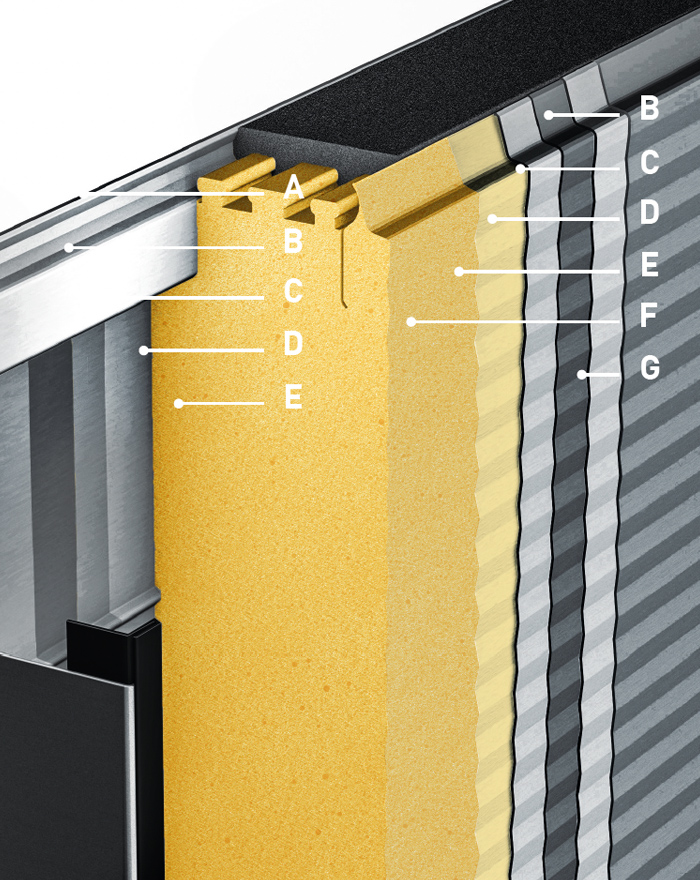

A	Capa de pintura (fuera de):	Microperfilado en 3 colores (Standard)*
B	Capa de zinc:	275 g/m²
C	Chapa de acero:	0,5 mm
D	Capa de zinc:	275 g/m²275 ^g/m2
E	Capa de imprimación:
F	Espuma dura de PU:	g = 40 kg/m3
G	Capa de pintura (En el interior):	RAL 9002, Diseño de estuco, perfilado horizontalmente
Espesor del panel		80 mm
Valor de aislamiento térmico		U = 0,25 W/m²K
Densidad de la espuma de PU		40 kg/m³
Aislamiento acústico		25 dB (a 4.100 x 2.830 mm; cancela sin ventana ni puerta de paso incorporada)

* Otros diseños de secciones o superficies y protección de dedos a petición.

Solo en 9002 como color estándar

Valor U Puerta seccional Thermo 80:
5.000 x 5.000 mm: 0,49 W/m²K

Detalles NovoSpeed Thermo

PUERTA SECCIONAL INDUSTRIAL RÁPIDA NOVOSPEED THERMO

Novoferm se ha fijado metas ambiciosas en las áreas de aislamiento térmico, reducción de ruido y precios. Nues-tro departamento de investigación y desarrollo ha logrado desarrollar una puerta seccional rápida con un buen ais-lamiento térmico: la NovoSpeed Thermo. Los rodillos es-pecialmente desarrollados reducen al mínimo el ruido de funcionamiento. Este sistema patentado también permite el diseño de NovoSpeed Thermo. Tradicionalmente, en las aberturas exteriores de uso frecuente se suelen instalar dos puertas, una puerta térmica para uso nocturno y una puerta enrollable rápida para uso diurno.

El NovoSpeed Thermo combina lo mejor de ambos mun-dos en un solo producto. ¡Una inversión que se amortiza en poco tiempo! La NovoSpeed Thermo se abre 6 veces más rápido que una puerta seccional convencional y solo requiere una holgura de 600 mm sobre camber. La altura regular del panel en NovoSpeed Thermo y S600 es de 366 mm. Si la profundidad de inserción es suficiente, el S600 es el indicado Alternativa a un precio atractivo.

Valor U NovoSpeed Thermo con puerta seccional Thermo 40: 5000 x 5000 mm: 1,77 W/m²K
Valor U NovoSpeed Thermo con puerta seccional NovoLux 40: 5000 x 5000 mm: 4,25 W/m²K

VELOCIDAD
La puerta NovoSpeed Thermo se abre 6 veces más rápido que una puerta seccional convencional y, por lo tanto, es el sistema de puerta ideal para aperturas muy frecuen-tadas, como en centros logísticos. Debido a la rápida ve-locidad de apertura de un máximo de 1,1 m/s, se logran ahorros de energía sostenibles en comparación con una puerta seccional convencional.

EL AHORRO DE ENERGÍA
La hoja de la puerta tiene un grosor de 40 mm y un valor U de 1,77 W/m²K (para una puerta de 5000 x 5000 mm con pane-les térmicos). Bajo pedido, slim NovoLux. Secciones disponi-bles como elementos de acristalamiento.

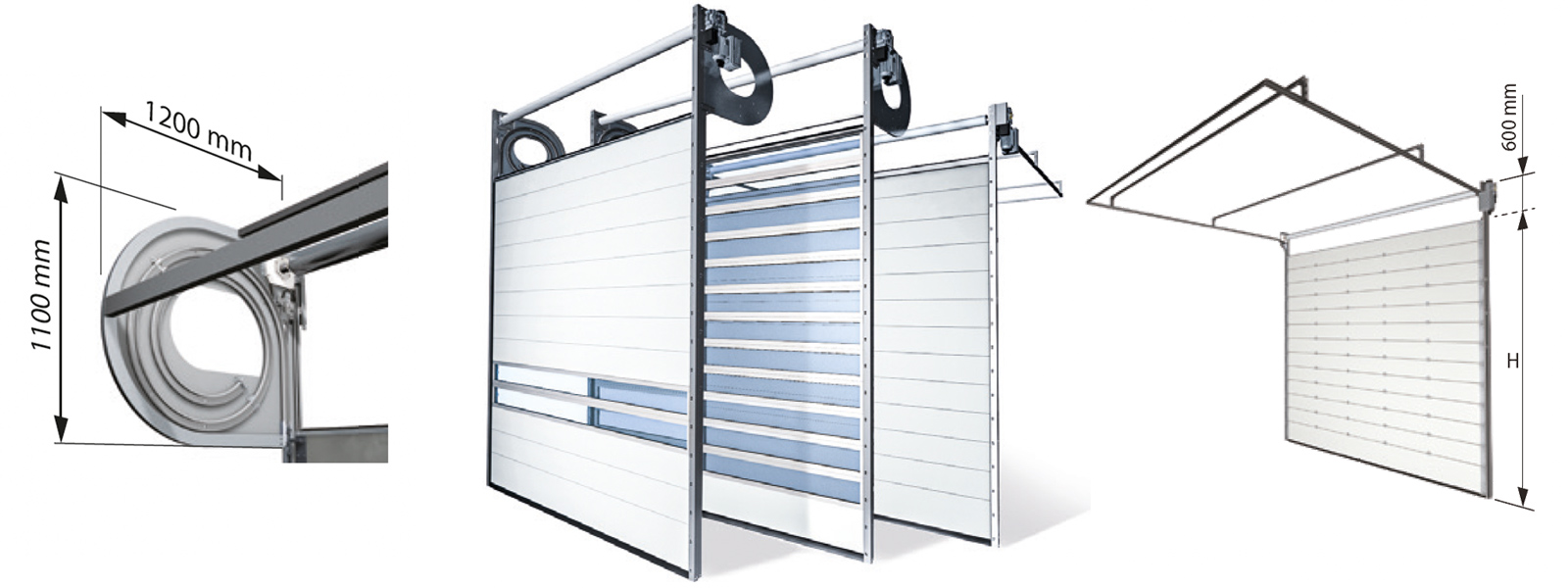

SISTEMAS DE GUIADO
AHORRO DE ESPACIO: SISTEMA DE GUÍAS EN ESPIRAL (HÉLICE)
El sistema de guías en espiral tiene un innovador sistema de guías con dimensiones de instalación muy pequeñas, que funciona con un accionamiento directo con tecnolo-gía de cadena circulante. El enrollado sin contacto de las secciones garantiza una larga vida útil y bajo manteni-miento. Gracias a su construcción compacta, el sistema de guía en espiral es un complemento perfecto para las puertas seccionales convencionales, especialmente en habitaciones con poca profundidad de instalación. Crite-rios de instalación: La espiral tiene un requerimiento de espacio de 1.100 x 1.200 mm. Hay un espacio libre lateral de 350 mm en el lado de la transmisión y requerido en el lado opuesto de 120 mm.

DURABILIDAD Y SOLUCIÓN DE FÁCIL MAN-TENIMIENTO EN CASO DE DAÑOS
La puerta NovoSpeed Thermo casi no requiere manteni-miento para hasta 200 000 cambios de carga porque el sistema de accionamiento inteligente no requiere nin-guna compensación de peso con resortes de tensión o torsión susceptibles. Los rieles constan de dos partes, de modo que en caso de daño, los paneles se pueden reem-plazar rápida y fácilmente.

ÁREAS DE APLICACIÓN

Logística
Industria automotriz
Ingeniería Mecánica
Industria metalúrgica y eléctrica
Procesamiento de alimentos
Industria química y farmacéutica

OPCIONAL: SISTEMA DE RAÍLES ESTÁNDAR (S600)
El sistema de guías estándar S600 para NovoSpeed Thermo está diseñado como un sistema de guías estándar para puertas seccionales. Es especialmente adecuado para habitaciones de techo bajo con espacio de techo co-rrespondiente, en las que, sin embargo, la velocidad de la puerta juega un papel importante. incorporado Criterios: La altura mínima de caída para el sistema de raíles S600 es de 600 mm.

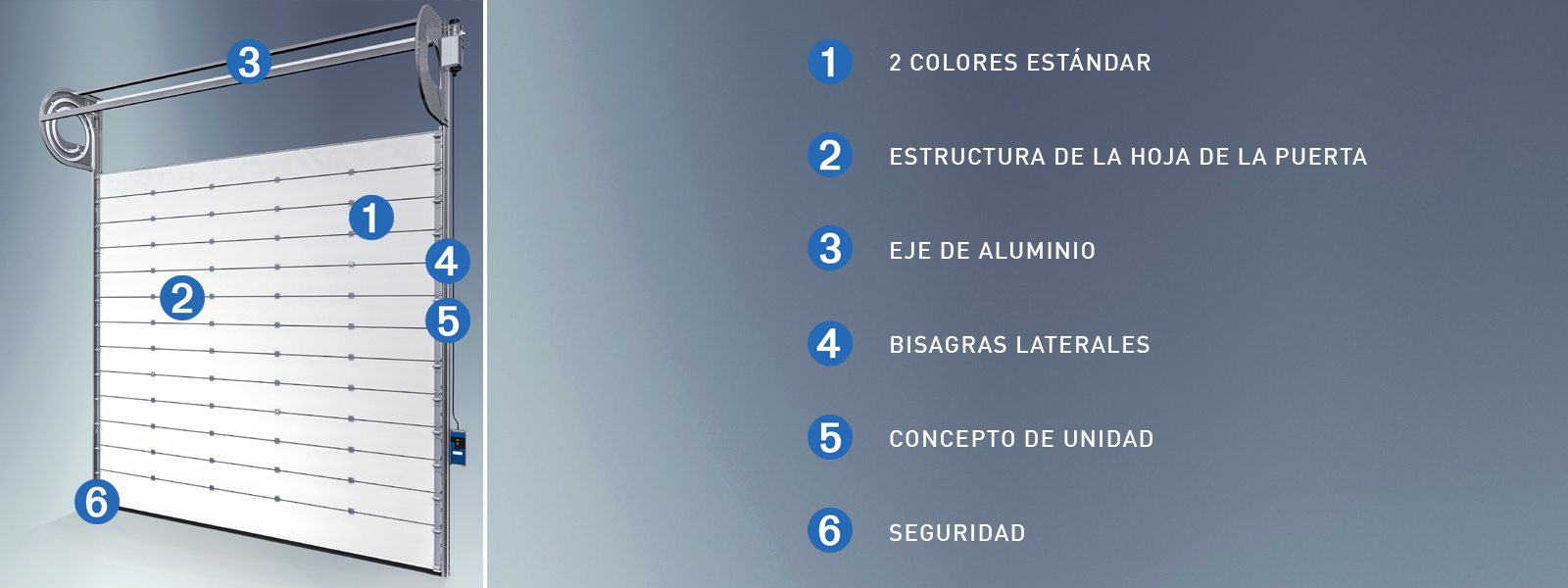

Detalles y opciones NovoSpeed Thermo

2 COLORES ESTÁNDAR
¿Tiene alguna necesidad especial de color? Novoferm también le ofrece aquí una gama de opciones.

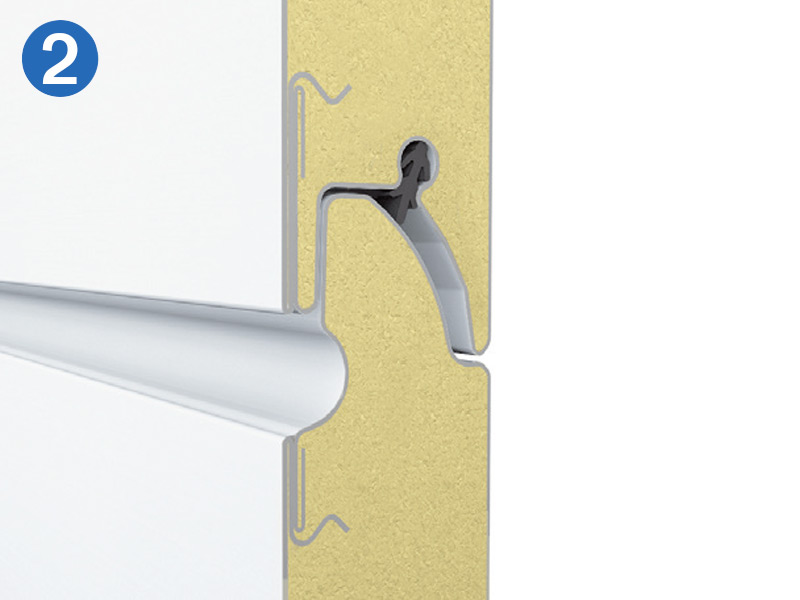

CONSTRUCCIÓN TORBLATT
La transición entre las secciones Thermo y NovoLux es prácticamente estanca al viento y al agua.

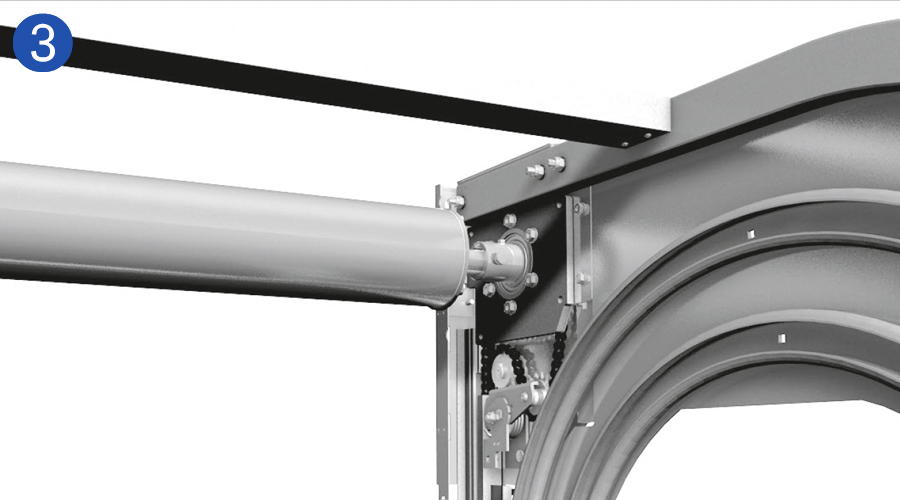

EJE DE ALUMINIO
La NovoSpeed Thermo está equipada con un eje de aluminio que se acciona mediante una transmisión directa sin compensación de peso.

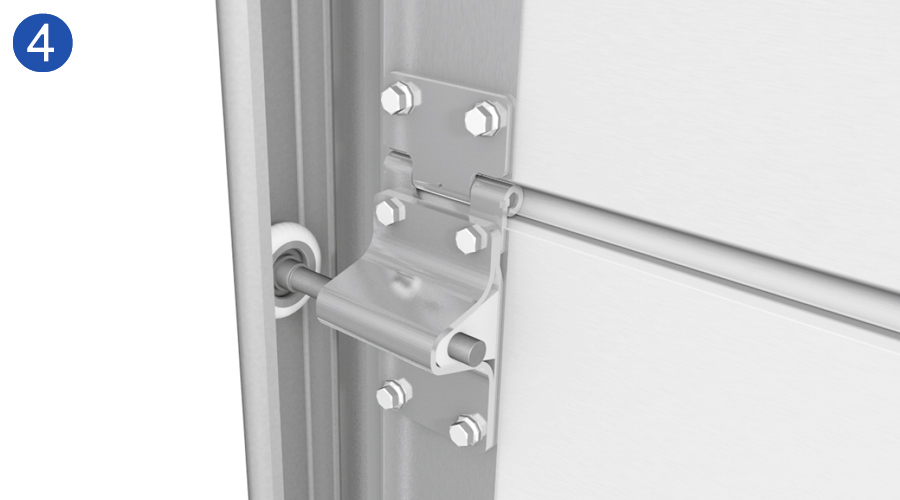

BISAGRAS LATERALES
Las bisagras ajustables de ajuste plano son seguras y garantizan un cierre vertical perfecto.

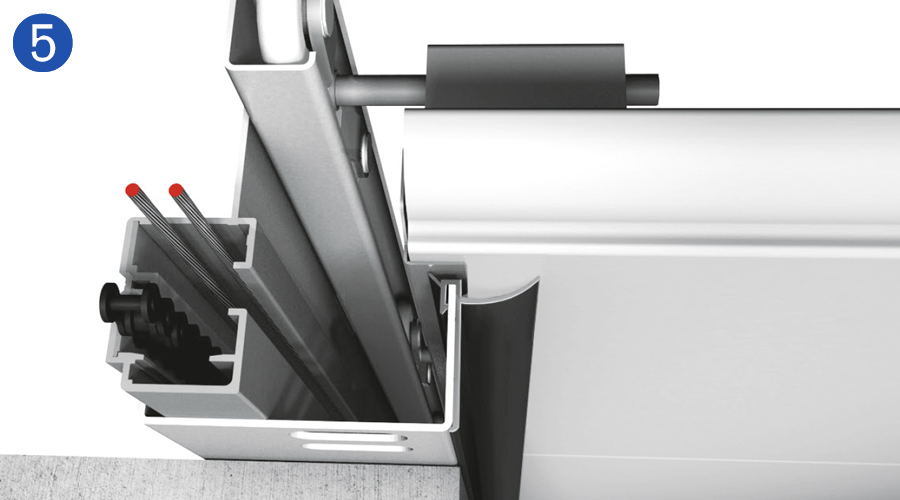

CONCEPTO DE ACCIONAMIENTO
El sistema de cadena giratoria/cable de acero controla el proceso de apertura y cierre, incluso a alta velocidad.

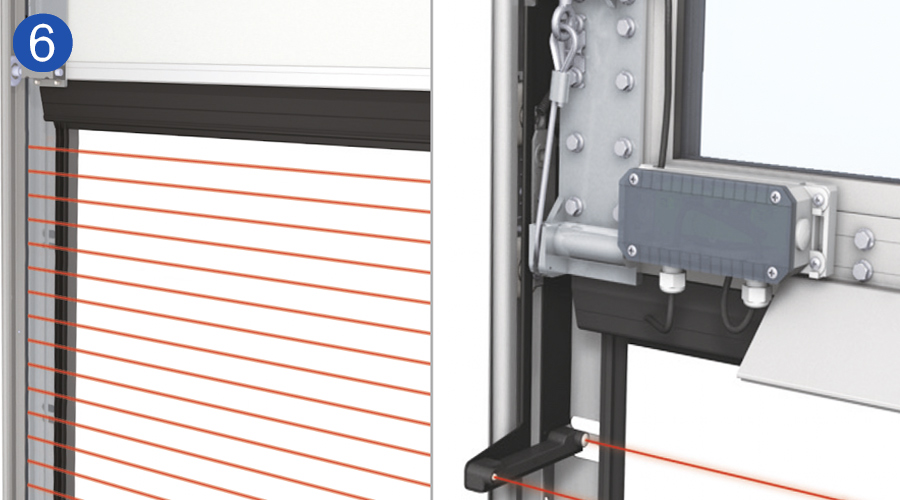

SEGURIDAD
La puerta NovoSpeed Thermo puede protegerse con una barrera óptica o una reja fotoeléctrica. La reja fotoeléctrica consta de un transmisor y un receptor y se monta en fábrica dentro del sistema de carriles, por lo que el cableado no es visible.

Sus ventajas de un vistazo

Puertas seccionales industriales de aislamiento térmico a alto aislamiento térmico Thermo
Disponible con grosores de panel de 40 mm, 60 mm y 80 mm
Paneles de chapa de acero microperfilados con excelentes propiedades de absorción acústica y aislamiento; extremadamente resistentes a la intemperie
Paneles con aislamiento térmico (aplicable a 80 mm)
Juntas laterales y de dintel optimizadas gracias a la junta de dintel revisada y a las juntas laterales dobles (aplicable a 80 mm)

Microperfilado en hasta 10 colores de serie sin coste adicional; posibilidad de solicitar colores especiales en un color RAL de su elección
Posibilidad de combinar paneles térmicos con secciones NovoLux en función de las necesidades
Solución ideal para zonas donde la separación entre zonas de temperatura es importante
Mejor estanqueidad entre las secciones (afecta a 80 mm)
Mejor estanqueidad del suelo mediante el uso de 2 juntas de suelo (afecta a 80 mm)

COLORES Y EQUIPAMIENTO

SURTIDO DE COLORES

COLORES ESTÁNDAR SIN CARGO ADICIONAL

Los arquitectos pueden jugar con el diseño y el color en Novoferm. Las propiedades ópticas de la chapa de acero microperfilada hacen que las puertas sean ideales para su uso en edificios modernos. La gama de colores ofrece 8 colores comunes que dan a cada puerta un aspecto individual, y sin coste adicional. Esta selección de pinturas de revestimiento de bobinas permite una integración perfecta de los portones en el diseño corporativo de su empresa.

¿Tiene deseos especiales con respecto al color?
Aquí, también, Novoferm ofrece una gama de opciones.

Rojo fuego,
similar a RAL 3000
THERMO 40/ 60

Azul genciana,
similar a RAL 5010
THERMO 40/ 60

Verde musgo,
similar a RAL 6005
THERMO 40/ 60

Gris ratón,
similar a RAL 7005
THERMO 60

Gris antracita,
similar a RAL 7016
THERMO 40/ 60

Marrón sepia,
similar a RAL 8014
THERMO 40/ 60

Blanquecino,
similar a RAL 9002
THERMO 40/ 60/ 80

Aluminio blanco,
similar a RAL 9006
THERMO 40/ 60

Aluminio gris,
similar a RAL 9007
THERMO 60

Blanco puro,
similar a RAL 9010
THERMO 40/ 60

Nota:
Se deben evitar los colores oscuros en las puertas de acero de doble pared que dan al sol, como sea posible, la desviación de las lamas puede dañar la puerta.
