PUERTAS PEATONALES Y LATERALES 40/ 60

Se puede integrar una puerta peatonal incorporada en una puerta Novoferm NovoLux o Thermo, que bajo ciertas condiciones incluso se puede aprobar como vía de escape. En cualquier caso, consulte a las autoridades locales responsables para que pueda estar seguro al elegir la puerta peatonal incorporada adecuada. Por razones de prevención de accidentes, puede ser ventajoso mantener separado el paso de personas y mercancías. Este es independiente con puerta de paso fija en el frente del edificio, desde una puerta seccional o una puerta lateral en la óptica de la puerta, directamente al lado de la puerta seccional.

Las puertas peatonales incorporadas se pueden integrar en la puerta seccional, pero no suponen un plus para la estabilidad de la puerta. Además, existen restricciones en cuanto a la anchura, la altura y la altura del umbral de la puerta peatonal incorporada, lo que significa que no cumpla con las leyes y regulaciones aplicables para puertas de escape.

PASAJE SEPARADO PARA PERSONAS Y MERCANCÍAS

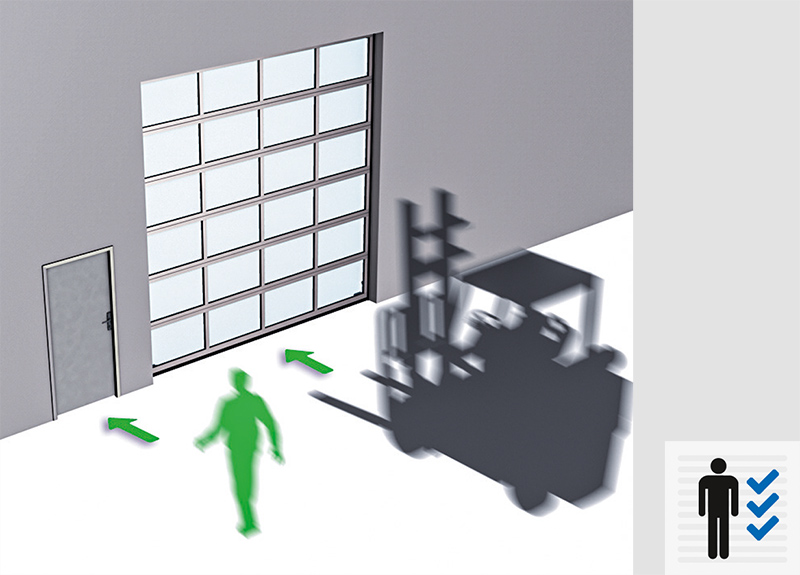

Puertas y portones para personas y mercancías completamente separados.

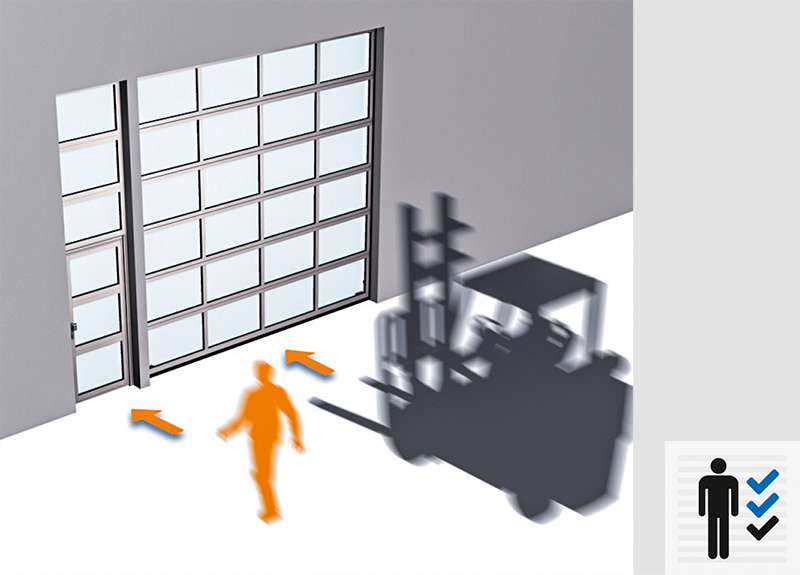

Puertas y portones para personas y mercancías separadas, pero en la misma abertura diáfana.

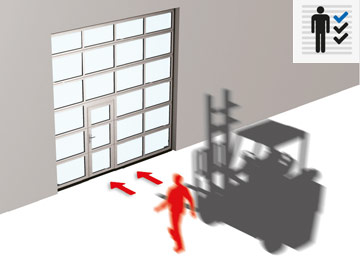

Puerta peatonal incorporada para personas, integrada en la puerta seccional para mercancías.

VARIANTES, OPCIONES Y ACCESORIOS

Puertas seccionales con puerta peatonal incorporada

La ventaja de una puerta accesoria fija radica en que se separan por completo los pasos para personas y para mercancías. Esto favorece la seguridad, la facilidad de uso y la estabilidad de la puerta seccional.

La puerta accesoria fija se instala en la fachada del edificio junto a la puerta seccional. El revestimiento y la estructura de los paneles de la puerta accesoria y su panel superior son idénticos a la estructura de la puerta seccional. El resultado es un conjunto estéticamente atractivo.

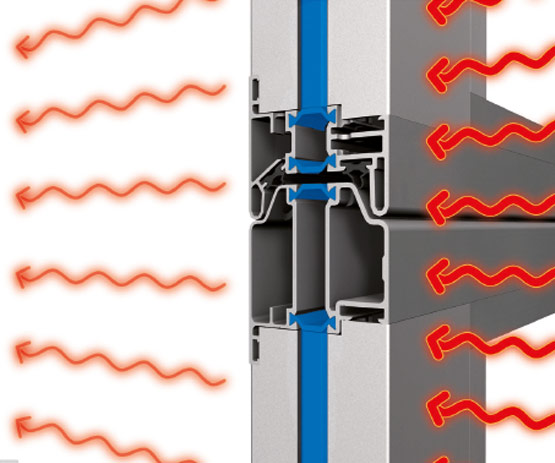

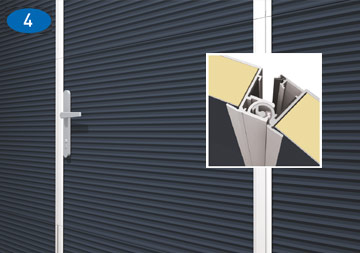

Unión con aislamiento térmico.
La unión entre las secciones de las puertas peatonales integradas y accesorias Novolux 60 cuenta con un aislamiento térmico impermeable al agua y al viento.

El empleo de perfiles aislantes especiales evita la transmisión de calor.

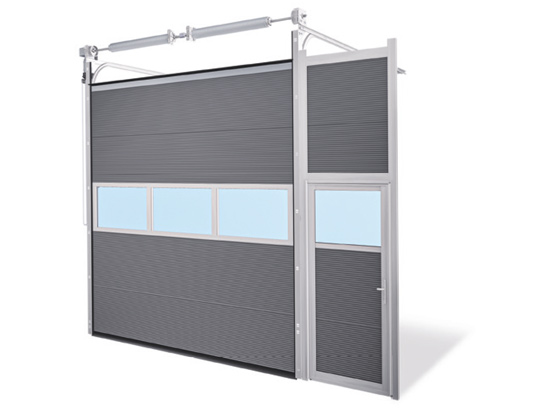

Montaje detrás o dentro del vano

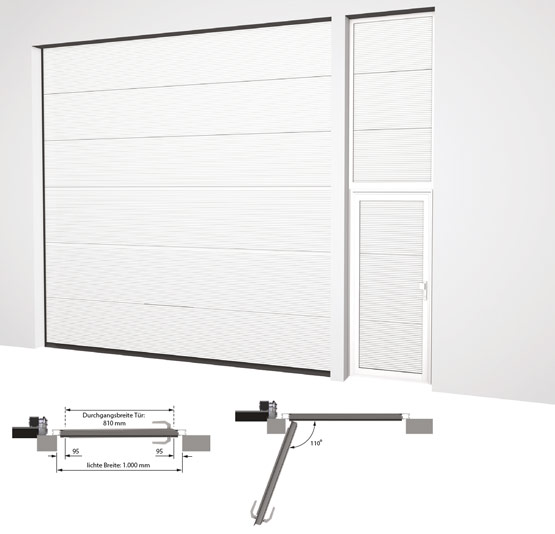

Una puerta seccional siempre se monta detrás del vano. Eso significa que, si usted desea instalar una puerta accesoria fija en la misma fachada del edificio, nosotros montamos esta puerta también detrás del vano. Esto presenta dos ventajas: la puerta industrial y la peatonal se encuentran alineadas y la anchura de paso de la puerta accesoria es de 810 mm, para un vano de 1.000 mm (1.000 + 50 - 240 = 810 mm).

Además del resultado estéticamente más atractivo, se ganan 60 mm en comparación con el montaje dentro del vano. Si se realiza el montaje dentro del vano, las puertas no están al mismo nivel y la anchura de paso es de solo 750 mm (1000 - 10 - 240 = 750 mm) para la misma anchura de hueco.

ELIGE LA PUERTA ADECUADA

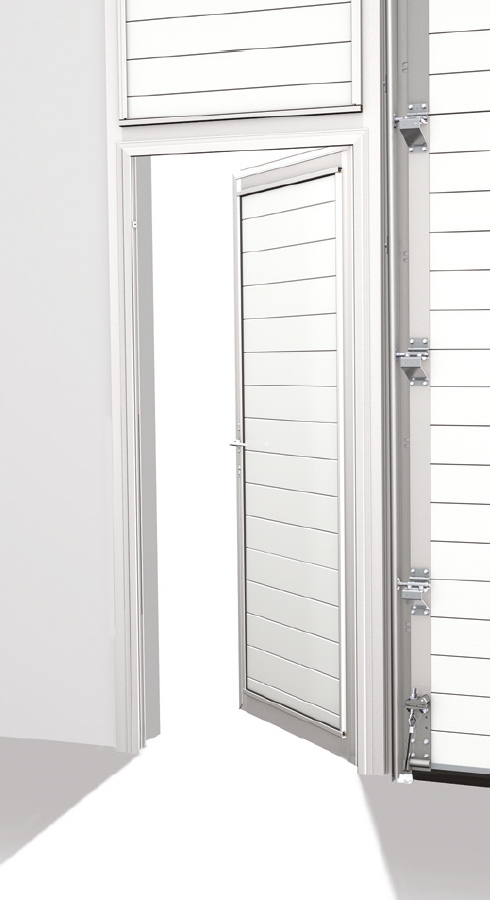

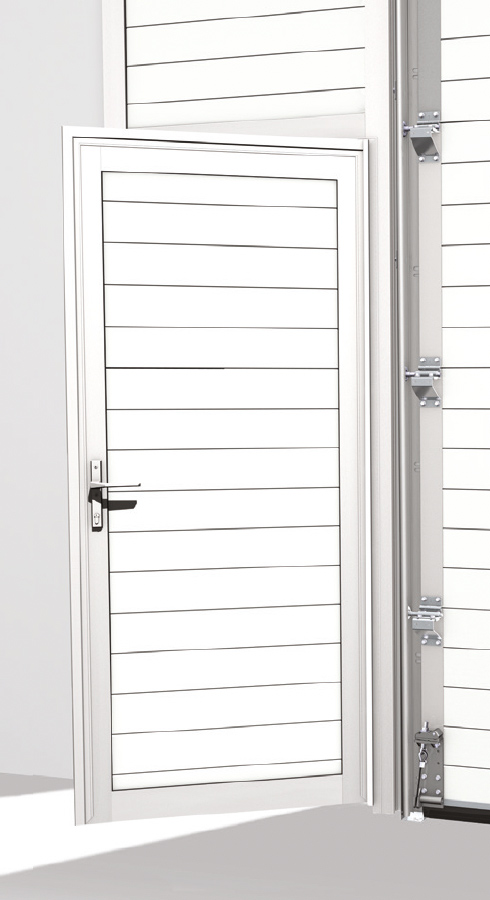

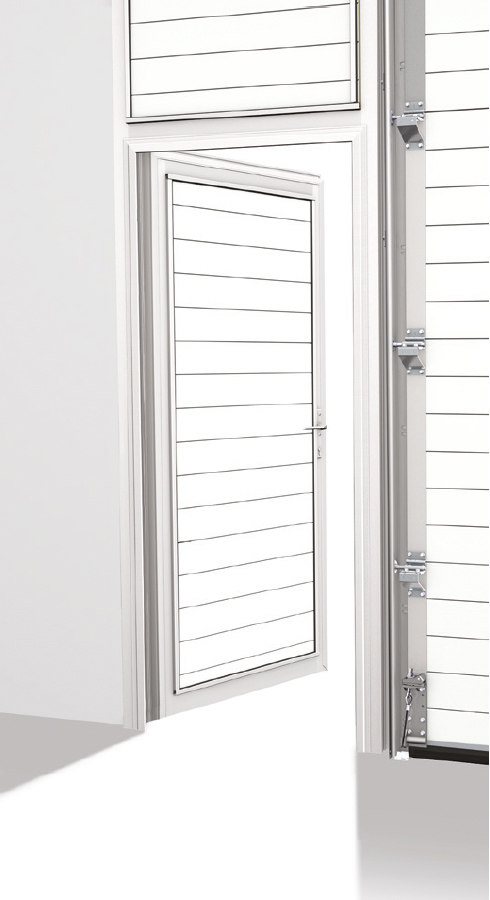

Una puerta lateral se puede abrir hacia adentro o hacia afuera. Puede elegir entre una puerta con bisagras DIN a la izquierda o DIN a la derecha. Si la puerta lateral debe tener al mismo tiempo la función de puerta de emergencia, entonces esta puerta debe abrir siempre hacia afuera.

DIN derecho / Int. Izq.

DIN Izquierdo / Int. Drcho.

DIN Izquierdo / Ext. Izq.

DIN derecho / Ext. Drcho.

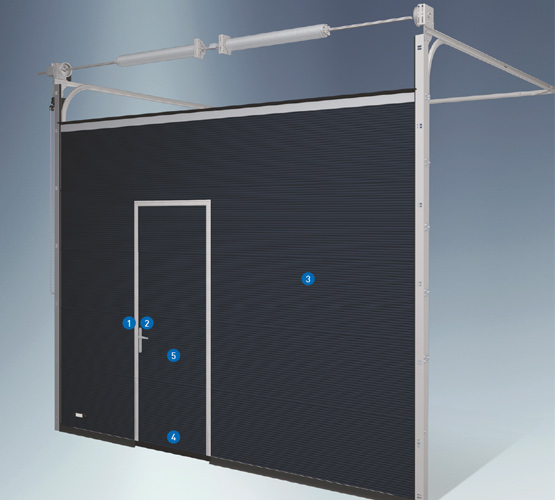

PUERTAS SECCIONALES CON PUERTA PEATONAL INSERTADA

Novoferm también ofrece la opción de integrar una puerta peatonal en la puerta seccional.

Las puertas cumplen con los más altos requisitos tanto visualmente como en términos de seguridad. Tienen un ingenioso sistema de bisagras incorporado, un sistema de bloqueo perfectamente alineado con levas estabilizadoras, un interruptor de seguridad incorporado* y un cierrapuertas con riel deslizante de serie. Hay tres versiones posibles de la altura del umbral: 16, 110 y 195 mm. Estandar en THERMO 40 de 30 ó 70.

* Solo se aplica a puertas accionadas eléctricamente.

PUERTA PEATONAL INTEGRADA-INTERRUPTOR DE CONTACTO
El interruptor de contacto de la puerta peatonal incorporada, que se encuentra debajo de la leva, una medida de seguridad integrada es la dirección que garantice que la puerta seccional eléctrica no pueda accionarse cuando la puerta peatonal incorporada esté abierta.

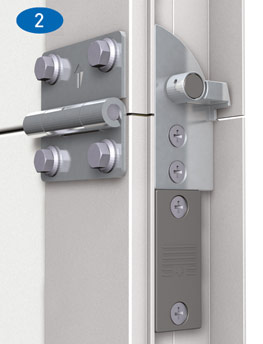

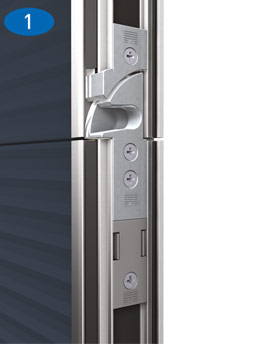

CÁMARA DE ESTABILIZACIÓN
La puerta está asegurada por el llamado estabilizador, levas mantenidas en posición óptima. Por lo tanto, la puerta nunca "colgará"; al mismo tiempo, este sistema asegura una mejor estanqueidad entre la puerta peatonal incorporada y la cancela. El contacto magnético del interruptor de contacto de la puerta peatonal incorporada (solo para puertas eléctricas) se encuentra debajo del soporte de la leva.

POSICIONAMIENTO

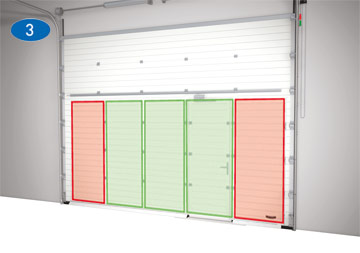

Por razones de estabilidad de la puerta seccional, no se puede colocar una puerta peatonal incorporada en los campos exteriores. Los dibujos muestran dónde se puede y no se puede montar la puerta. Las puertas peatonales incorporadas se pueden utilizar en puertas seccionales con un ancho de hoja máximo de 5.500 mm y opción especial de 6.000 mm.

VISUALMENTE ATRACTIVO - DISEÑO DE PUERTA DE PASO
Novoferm ha optimizado el diseño de la puerta peatonal en todos los aspectos. Por ejemplo, el sistema de bisagras se ha integrado en la puerta seccional, lo que significa que no se ven elementos de fijación en el exterior.

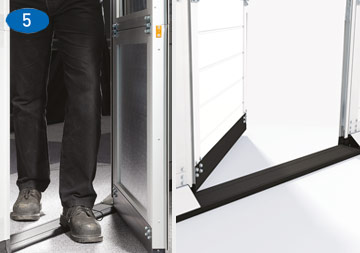

VERSIÓN DE UMBRAL BAJO DE 30 mm Y 16mm (OPCIONAL)
El umbral de la puerta peatonal incorporada tiene solo 30 mm y opcional de 16 mm de altura y un ancho de 111 mm. Un umbral de esta baja altura, bajo ciertas condiciones, cumple con las directrices nacionales para rutas de escape. Para puertas Thermo 40 mayores de 5500mm de ancho consultar precio. El zócalo a partir de 4500mm de ancho pasa a ser 70mm. de alto.

Opcional:

PERFILES DE PUERTAS PEATONALES DE COLORES
Los perfiles de las puertas peatonales incorporadas son de aluminio de serie, por lo que, dependiendo del color de la puerta, destacan claramente de la hoja de la puerta. Según los requisitos del cliente, los perfiles se pueden pintar opcionalmente en el mismo color que la puerta. Entonces los perfiles de la hoja de la puerta y de la puerta peatonal incorporada crean una imagen uniforme.

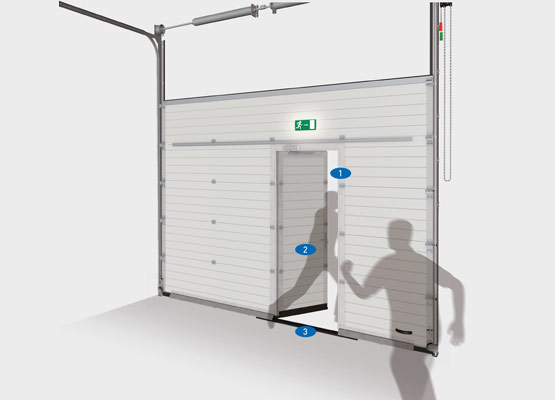

PUERTA PEATONAL INTEGRADA COMO PUERTA DE ESCAPE

Si desea utilizar la puerta peatonal integrada como puerta de escape, póngase en contacto con las autoridades locales y pregunte acerca de las normas. En función del número de personas en un edificio, el legislador determina qué requisitos debe cumplir una puerta peatonal. Por regla general, hay cuatro criterios que deciden si una puerta es adecuada como puerta de escape: el tipo de dispositivo de bloqueo, el ancho de la puerta, la altura de la puerta y la altura del umbral. En principio, una puerta peatonal incorporada siempre abre hacia afuera, esta es la norma para puertas con función de puerta de emergencia.

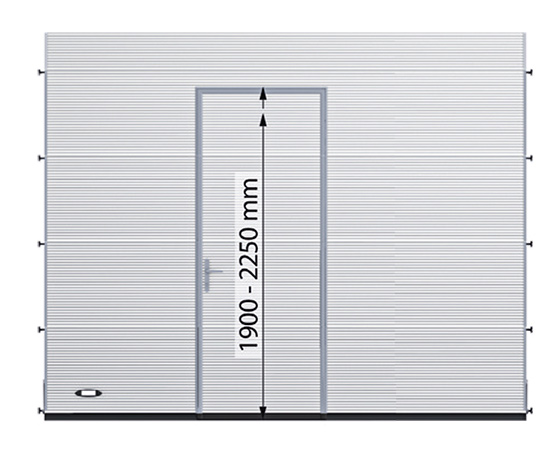

ANCHO DE PUERTA Y ALTO DE PUERTA
Dependiendo de las directrices locales o nacionales, el legislador y las autoridades de control prescriben un ancho y una altura de puerta mínimos si una puerta peatonal incorporada debe tener la función de puerta de emergencia. Los anchos y altos estándar de la puerta peatonal incorporada dependen de la configuración de la puerta, sin embargo, se puede ajustar opcionalmente.

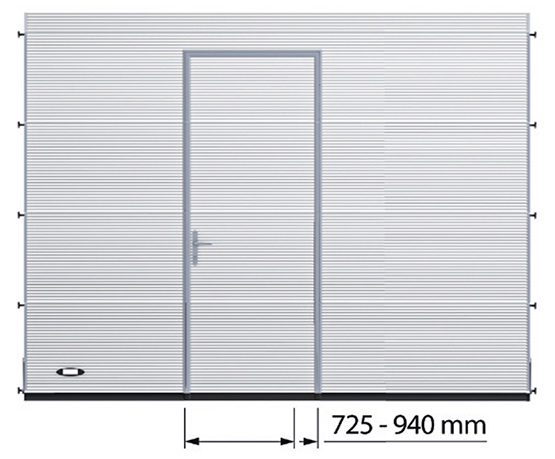

El ancho máximo de una puerta peatonal integrada es de 940 mm y la altura máxima es de 2250 mm. Consulte con las autoridades locales si la puerta peatonal es la que debe tener la función de una puerta de escape.

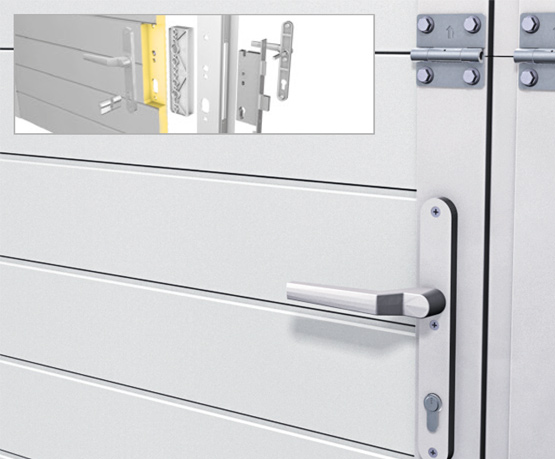

CERRADURA PANIC
Las puertas peatonales incorporadas que tienen la función de puerta de emergencia deben estar equipadas con una llamada cerradura antipánico. Las cerraduras antipánico están disponibles en diferentes versiones. Una puerta peatonal incorporada con cerradura antipánico se puede desbloquear en cualquier momento con la manilla interior, incluso cuando la puerta está bloqueada.

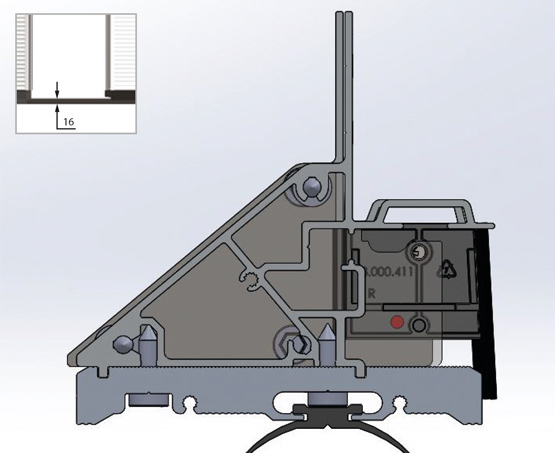

VERSIÓN DE UMBRAL BAJO DE 16 mm
(OPCIONAL)
Bajo ciertas condiciones, el umbral del portillo cumple con las directrices nacionales para rutas de escape. Para ello, Novoferm ha desarrollado especialmente un umbral de puerta peatonal incorporada de solo 16 mm de alto y 111 mm de ancho.

ACCESORIOS Y OPCIONES PARA LAS PUERTAS PEATONALES INTEGRADAS

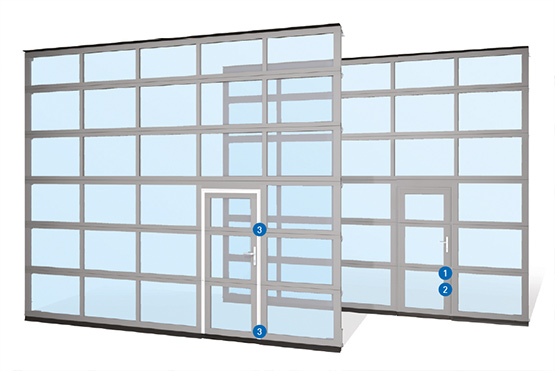

VARIANTES DE CERRADURA Y MANILLA PARA PUERTAS PEATONALES INCORPORADAS

Cuando se trata de nuestras puertas peatonales incorporadas, damos gran importancia a la seguridad y la facilidad de uso, con un enfoque especial en el uso más atractivo visualmente de bisagras, interruptores, cerraduras y cerraduras adicionales. También estaremos encantados de asesorarle en detalle sobre la selección de la altura del umbral, la dirección de apertura, las dimensiones de la puerta y las posiciones de la puerta.

En la gama Novoferm de cerraduras para puertas peatonales incorporadas encontrará seis tipos:
dos cerraduras normales y cuatro cerraduras antipánico (en caso de que la puerta peatonal incorporada asuma la función de puerta de emergencia).

CERRADURAS NORMALES

Cerradura con manilla a ambos lados
Cerradura con pomo fijo en el exterior y tirador en el interior

CERRADURAS PANIC
(ver ilustraciones arriba a la derecha)

Cerradura antipánico con pomo fijo en el exterior y manilla en el interior (función antipánico E)
Cerradura antipánico con maneta a ambos lados (tuerca partida, función pánico B)
Cerradura antipánico con pomo fijo en el exterior y manillar en el interior (función antipánico E)
Cerradura antipánico con manilla exterior (tuerca partida) y manilla interior (función antipánico B)

Dependiendo de la situación, la autoridad local prescribe el uso de cerraduras antipánico.

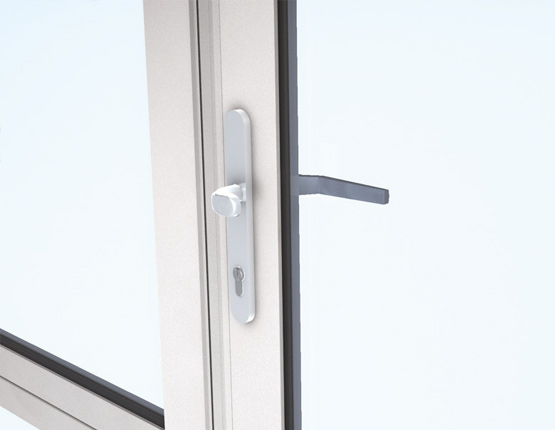

CERRADURA ANTIPÁNICO CON FUNCIÓN ANTIPÁNICO E

La puerta está equipada con un tirador o tirador en el interior y un pomo fijo en el exterior. La puerta bloqueada se puede abrir desde el interior con la función antipánico de la cerradura y desde el exterior con la llave.

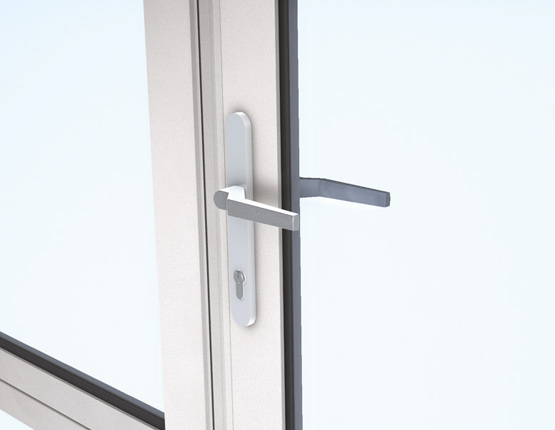

CERRADURA ANTIPÁNICO CON FUNCIÓN ANTIPÁNICO B

La puerta está equipada con tiradores en ambos lados. La puerta bloqueada se puede abrir desde el interior usando la función antipánico en la cerradura. El empujador exterior está en modo inactivo. El funcionamiento normal se consigue desbloqueando con la llave hasta el tope y la puerta se puede abrir desde el interior y el exterior mediante la manilla. El bloqueo con la llave restablece las funciones de pánico y reposo (función toggle).

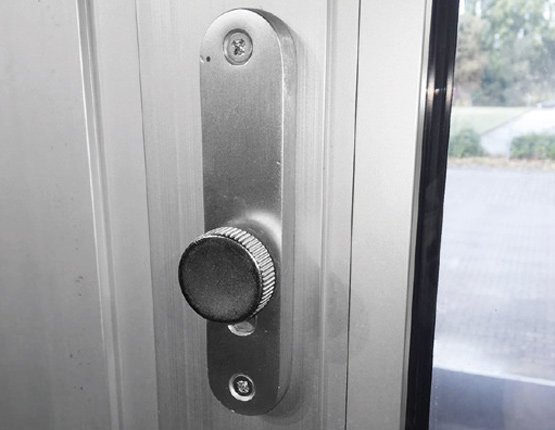

CERRADURAS ADICIONALES

Solo para panel THERMO de 60 y modelos PRISMA
Para mayor seguridad, puede instalar dos cerraduras más en la sección superior e inferior de la puerta. Todas las cerraduras de cilindro se pueden operar con la misma llave. Las cerraduras adicionales tienen perillas giratorias para que estas cerraduras se puedan abrir desde el interior sin.

Equipamiento

Puertas laterales

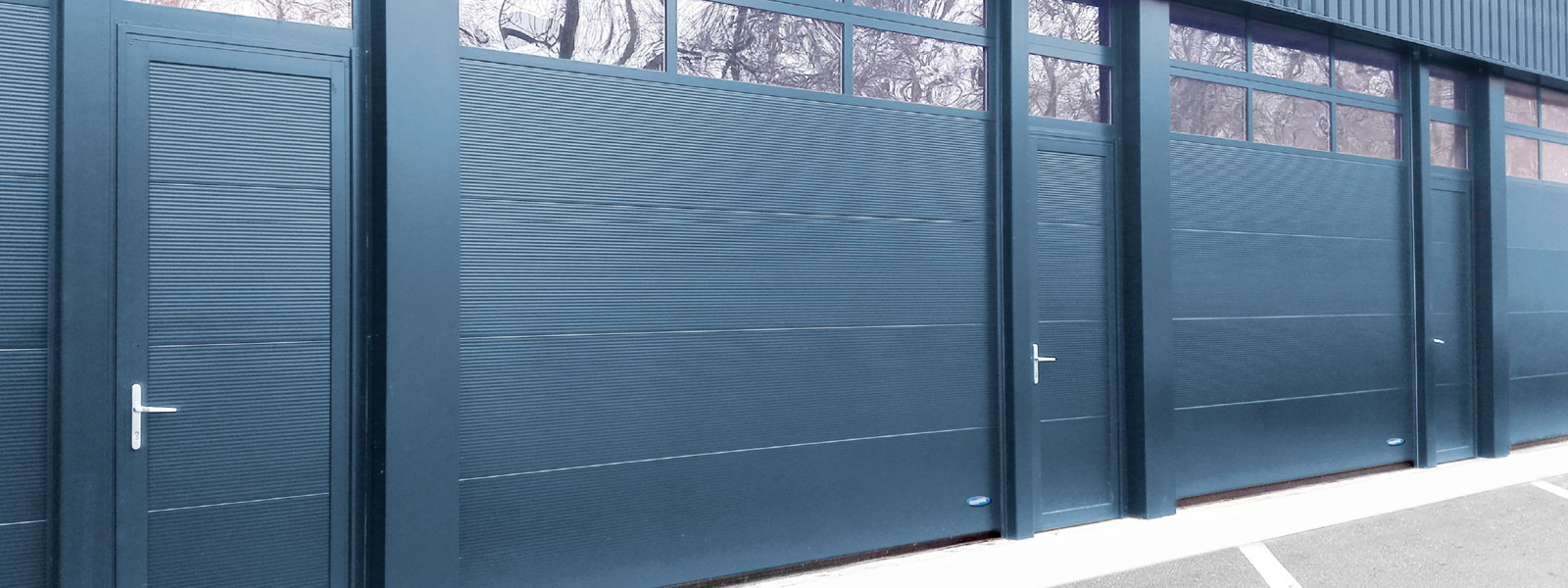

PUERTAS LATERALES EN ÓPTICA DE PORTÓN

La ventaja de una puerta lateral es que los pasos de personas y mercancías están completamente separados entre sí. Esto aumenta la seguridad para los usuarios. Se instala una puerta lateral en el frente del edificio al lado de la puerta seccional. La puerta lateral es visualmente idéntica a la puerta seccional. Como resultado, esta solución se convierte en una imagen global arquitectónicamente atractiva.

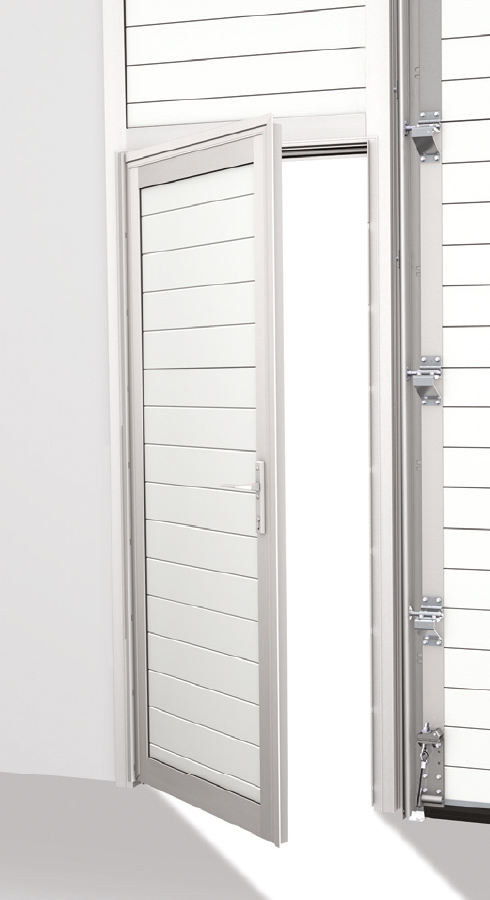

ELIJA LA PUERTA ADECUADA
Una puerta lateral se puede abrir hacia adentro o hacia afuera. Puede elegir entre una puerta con bisagras DIN a la izquierda o DIN a la derecha. Si la puerta lateral debe tener al mismo tiempo la función de puerta de emergencia, entonces esta puerta debe abrir siempre hacia afuera.

DIN derecho / Int. Izq.

DIN Izquierdo / Int. Drcho.

DIN Izquierdo / Ext. Izq.

DIN derecho / Ext. Drcho.

Montaje

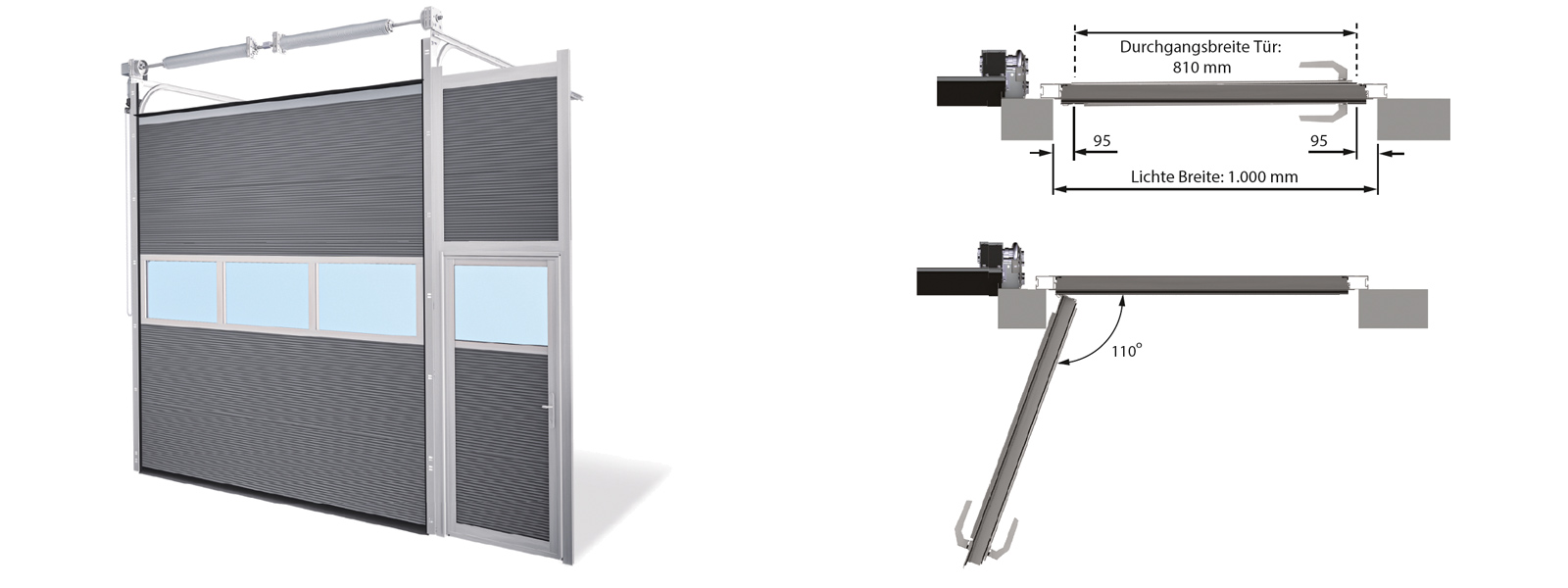

INSTALACIÓN DETRÁS O EN LA ABERTURA LIBRE

Siempre se instala una puerta seccional detrás de la abertura libre. Por consiguiente, las puertas laterales en óptica de puerta también se instalan de serie detrás de la abertura transparente, de modo que el frente del edificio tiene una apariencia uniforme y atractiva.

Esto tiene dos ventajas: la puerta y el portón están alineados y el ancho de paso de la puerta lateral es de aproximadamente 810 mm, con un ancho libre de 1.000 mm.

Con la instalación opcional en la abertura, las superficies de la puerta y la cancela no están al mismo nivel y el ancho de paso es de solo unos 750 mm con el mismo ancho de puerta libre.

Ancho de paso puerta: 810 mm / Ancho claro: 1.000 mm
