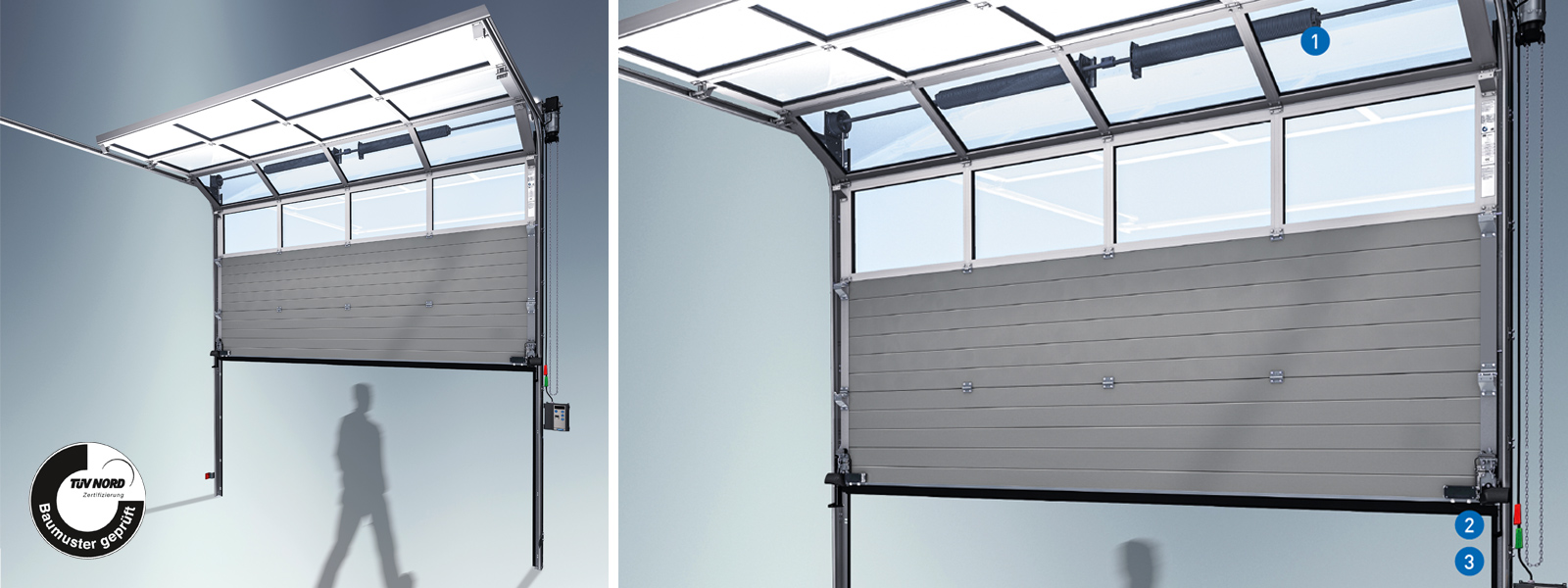

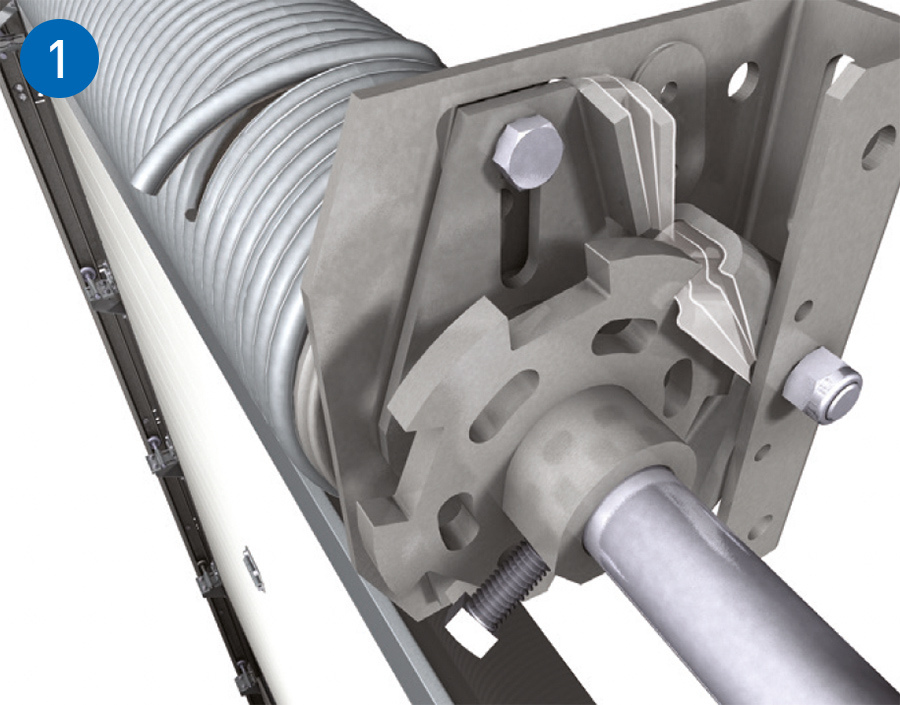

La norma europea EN 13241 exige que las puertas seccionales sean seguras deben excluirse los movimientos descendentes controlados. Por lo tanto, una puerta seccional de accionamiento manual siempre necesita un dispositivo de seguridad de rotura de muelle, que bloquea el eje del muelle en caso de rotura de este y evita así que la puerta se caiga. En el caso de puertas seccionales motorizadas, un mecanismo de autobloqueo realiza esta función (por lo que aquí no se requiere ningún dispositivo de seguridad de rotura de muelle). Sin embargo, si se selecciona una unidad con liberación rápida, se debe instalar un dispositivo de seguridad de rotura de muelle.

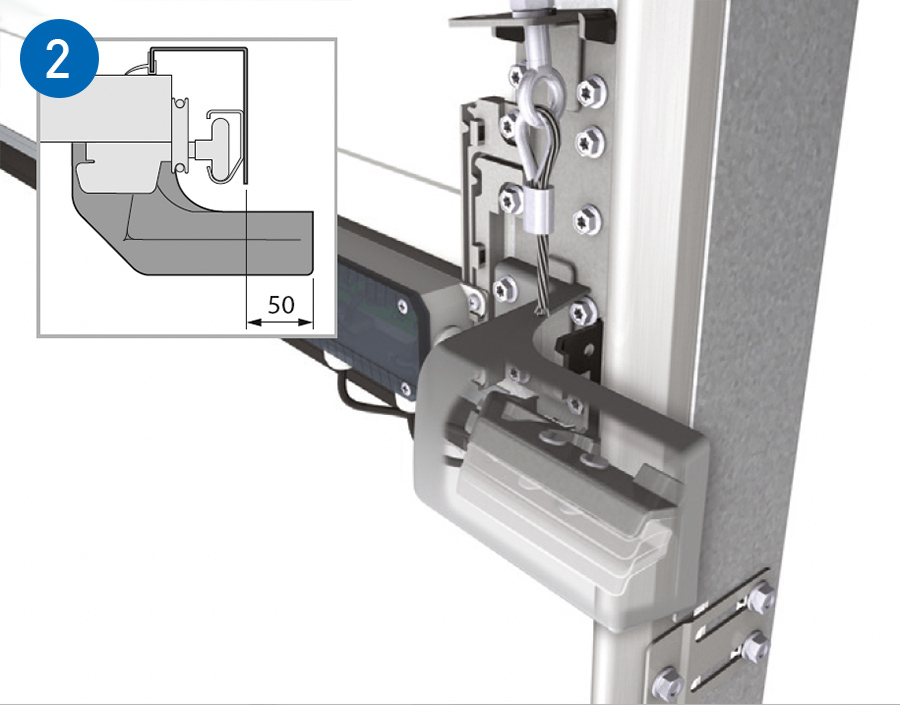

El TÜV ha estipulado que la carga de rotura de los dos cables de tracción debe ser seis veces el peso de la hoja de la puerta equilibrada. Si los cables de tracción no cumplen este requisito, la puerta está equipada de serie con un dispositivo de seguridad contra rotura de cable. En caso de rotura del cable, este dispositivo de seguridad presiona los trinquetes contra los marcos, evitando un movimiento descendente incontrolado. Al instalar un dispositivo de seguridad contra rotura de cable junto a la guía de rodadura se requieren 50 mm más de espacio.

Solo para panel THERMO de 60 y modelos PRISMA

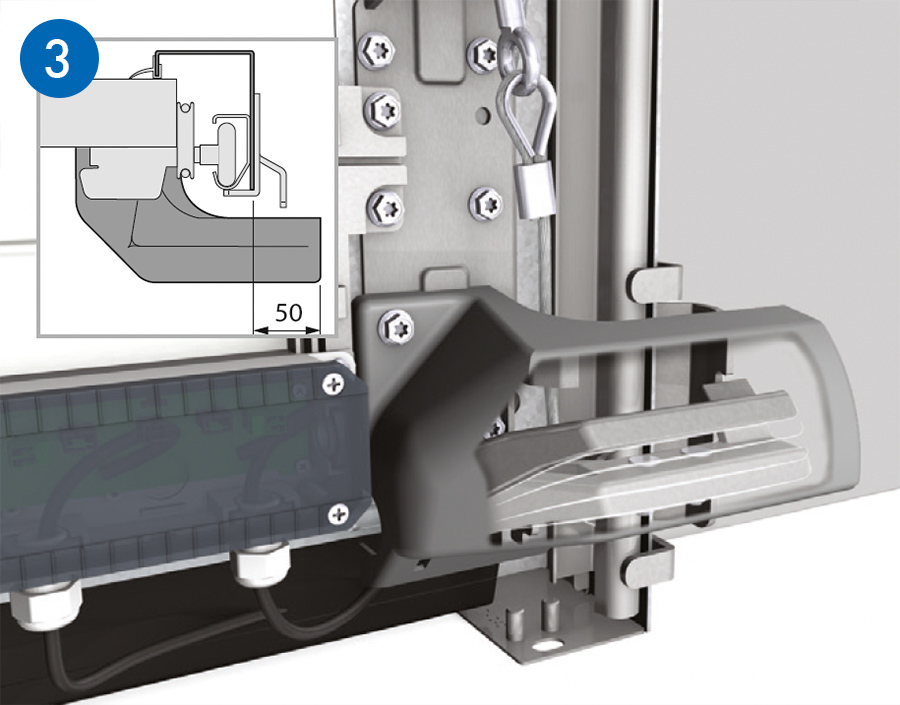

Debido a que una puerta seccional está suspendida de cables móviles, una puerta desbloqueada se puede empujar hacia arriba. El dispositivo antielevación, un producto especialmente diseñado para puertas ligeras de accionamiento eléctrico, lo impide. Sin un dispositivo anti-elevación, la puerta corre más riesgo de ser forzada que otras. Al instalar un elevador de guillotina, se requieren 50 mm más de espacio junto al riel.

Solo para panel THERMO de 60 y modelos PRISMA

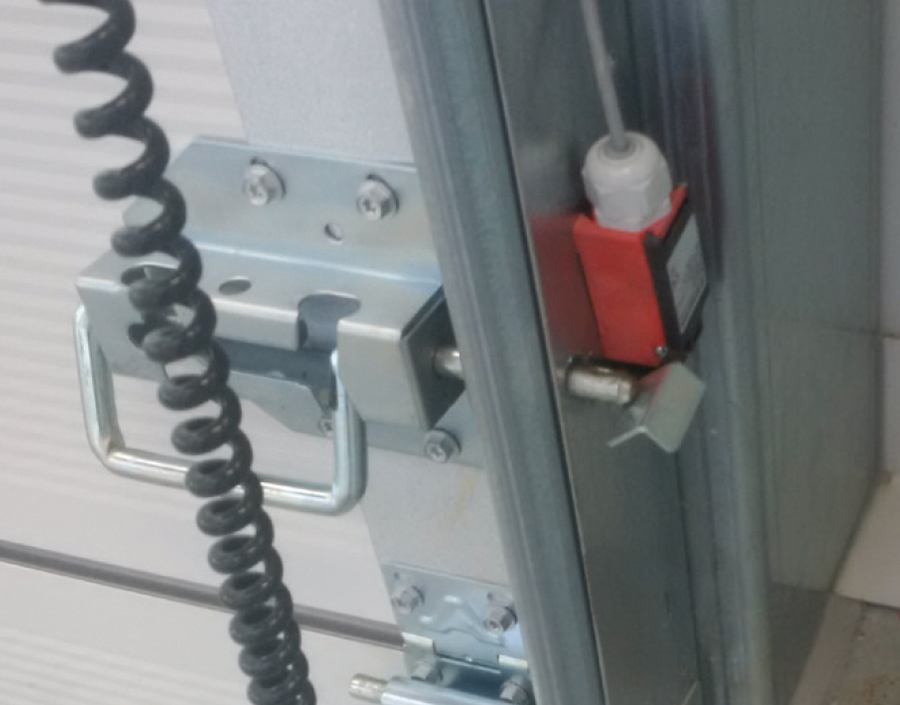

El pestillo deslizante se enclava en la guía de rodadura, de modo que la puerta ya no se puede abrir y el microinterruptor desactiva la función de accionamiento. Así, la puerta está protegida de manipulaciones externas.

Solo para panel THERMO de 60 y modelos PRISMA

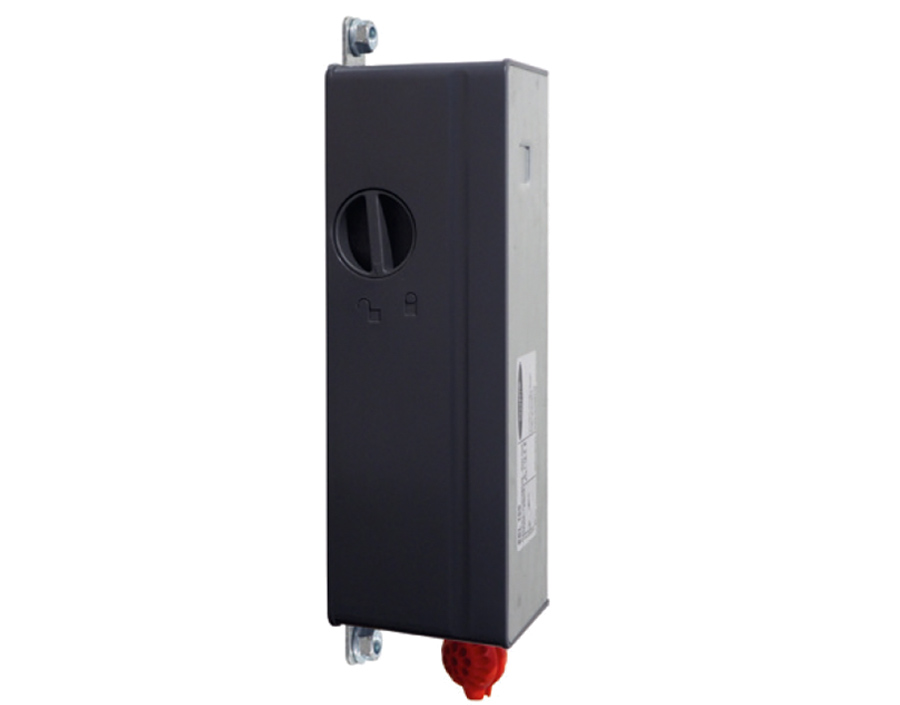

Para puertas seccionales industriales con mando T100, también se puede utilizar como opción la cerradura electrónica EDL 100. Este está unido al exterior de la guía y cuando se activa la cerradura, un pasador de acero evita que la puerta se mueva hacia arriba.

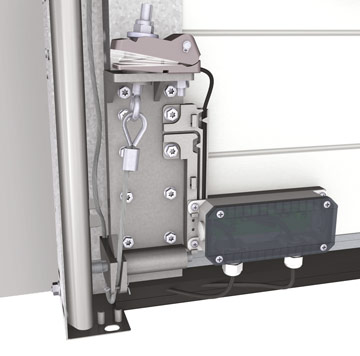

Este dispositivo de seguridad está instalado en ambas cables de soporte. Desconecta el accionamiento eléctrico inmediatamente si uno de los cables de suspensión se rompe o se afloja demasiado.

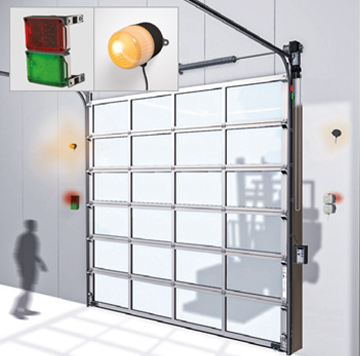

Para evitar lesiones a las personas y daños a las puertas o mercancías, se instalan semáforos y balizas luminosas giratorias en el interior y el exterior. Unido a la puerta, balizas giratorias de advertencia del peligro. Comienzan antes del movimiento de la puerta. Los semáforos regulan el tráfico. Previenen daños a las puertas.

Solo para panel THERMO de 60 y modelos PRISMA
La detección de obstáculos con transmisor y receptor está integrada en el perfil de sellado de goma de la puerta. Si la transmisión de la señal es interrumpida por una persona o un obstáculo, la puerta se detendrá y retrocederá. La presión máxima en contacto con el perfil de goma es de 40 kg. Como alternativa, existe un control sin contacto mediante una barrera de luz líder.

Solo para panel THERMO de 60 y modelos PRISMA

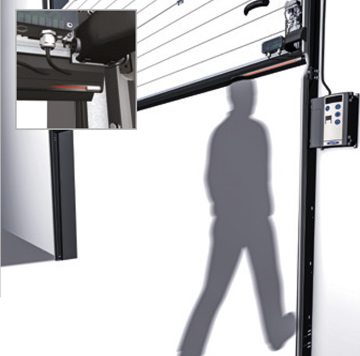

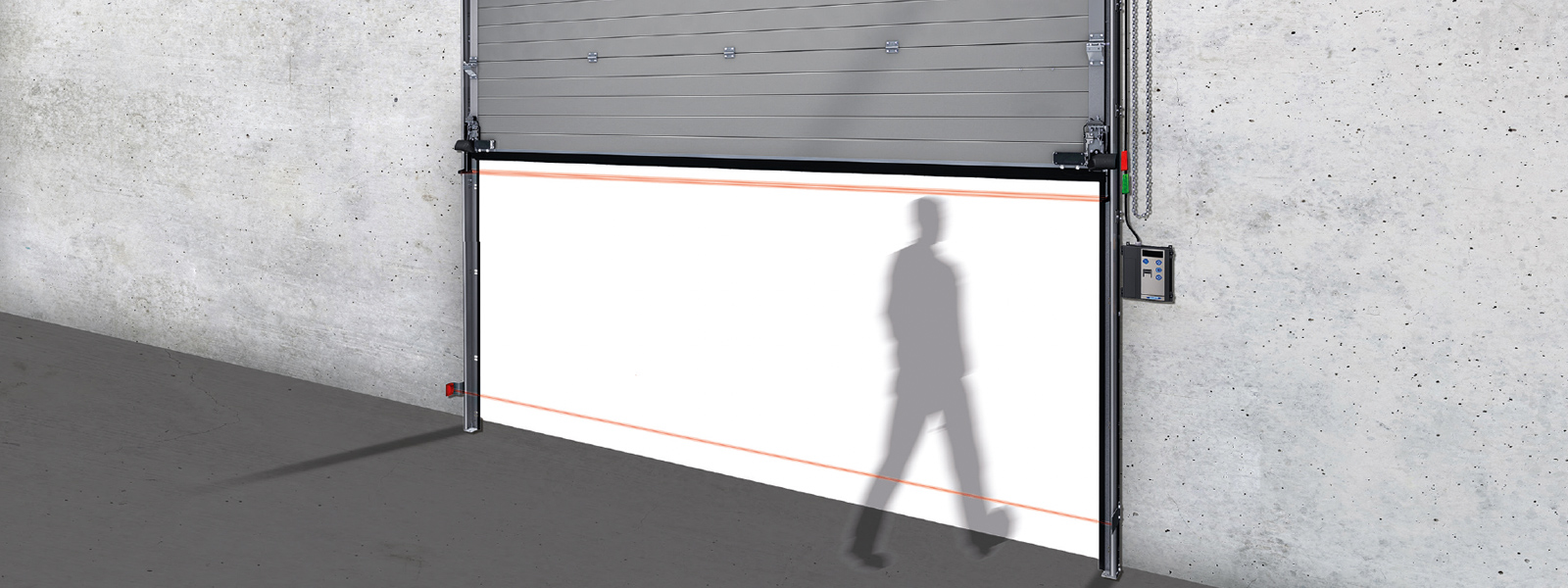

Con esta opción, la detección de obstáculos ya está 8 cm por delante del borde de cierre principal. Cuando la parte inferior de la puerta se acerca a un obstáculo, se envía una señal directamente al operador, la puerta deja de moverse y vuelve a ponerse en marcha. Este dispositivo de seguridad funciona así sin tocar personas, mercancías o medios de transporte.

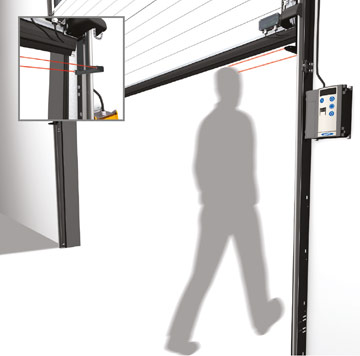

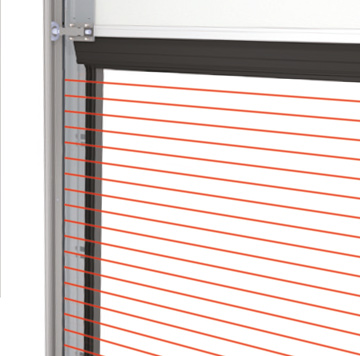

Las puertas seccionales industriales pueden equiparse opcionalmente con una columna fotoeléctrica. La columna de luz consta de un transmisor y un receptor y está instalada de fábrica dentro del sistema de guías, lo que significa que el cableado no es visible.

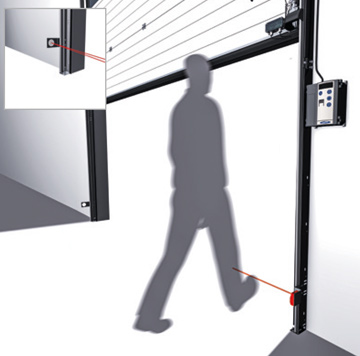

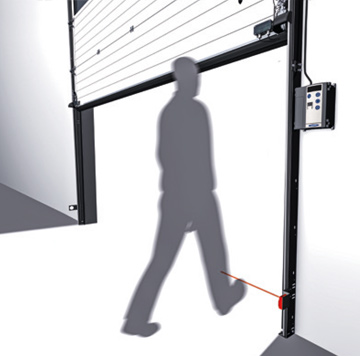

Una barrera de luz de seguridad es obligatoria para puertas con control de impulsos, donde el usuario no puede ver la apertura de la puerta cuando la opera. Hay dos versiones disponibles: una versión con emisor y reflector y una versión con emisor y receptor. En ambos sistemas, el transmisor está en la guía del lado de la unidad de control y hay un reflector o receptor en la guía opuesto.

Si el haz entre el emisor y el reflector/receptor se rompe, el actuador recibirá una señal que lo detendrá e invertirá el movimiento. La versión con reflector es susceptible a la interferencia del polvo y la humedad, pero esto no es un problema con la versión con receptor.
