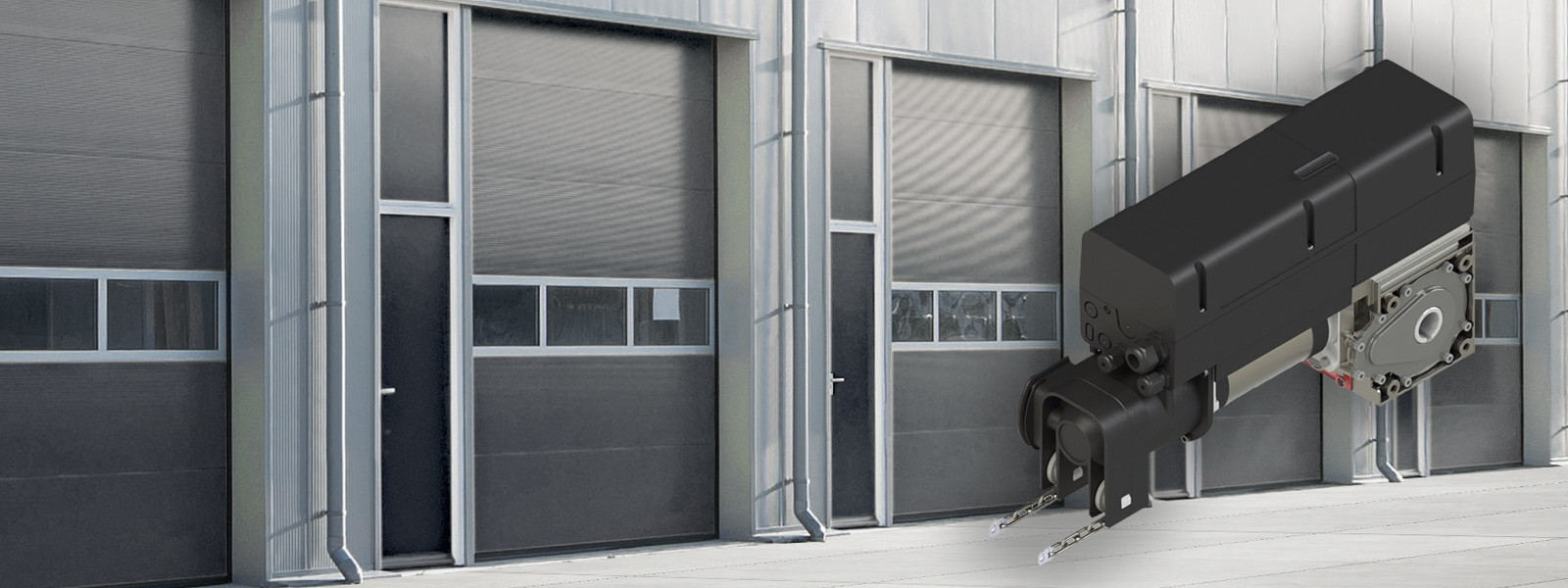

SISTEMA DE ACCIONAMIENTO DE PUERTAS INDUSTRIALES DCC 80
DCC 80: CORRIENTE CONTINUA COMERCIAL 80 NM
El nuevo DCC 80 combina las ventajas de distintos tipos de accionamiento y control e impresiona por su tecnología inteligente y su diseño robusto. La función de arranque y parada suave, la detección de fuerza con autoaprendizaje, la alta velocidad de apertura (hasta 30 rpm) y las numerosas opciones de conexión para accesorios de todo tipo son sólo algunas de las muchas ventajas del DCC.

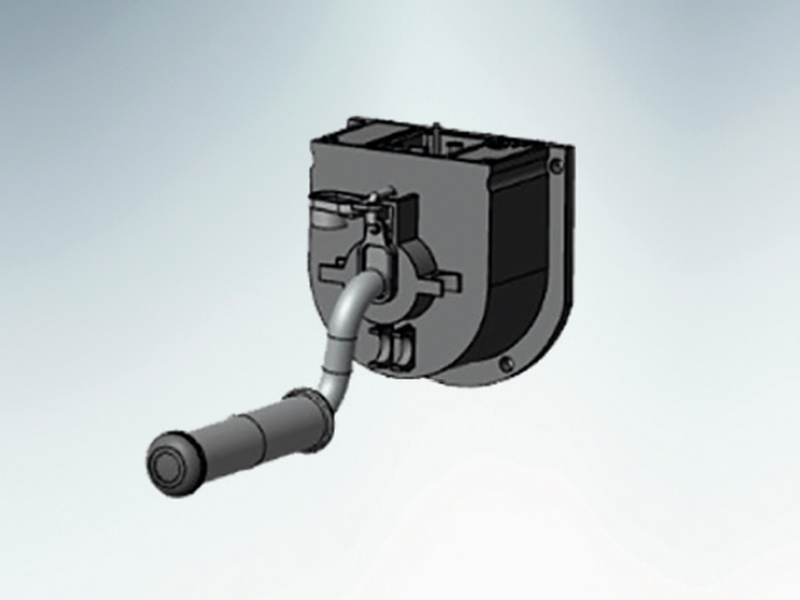

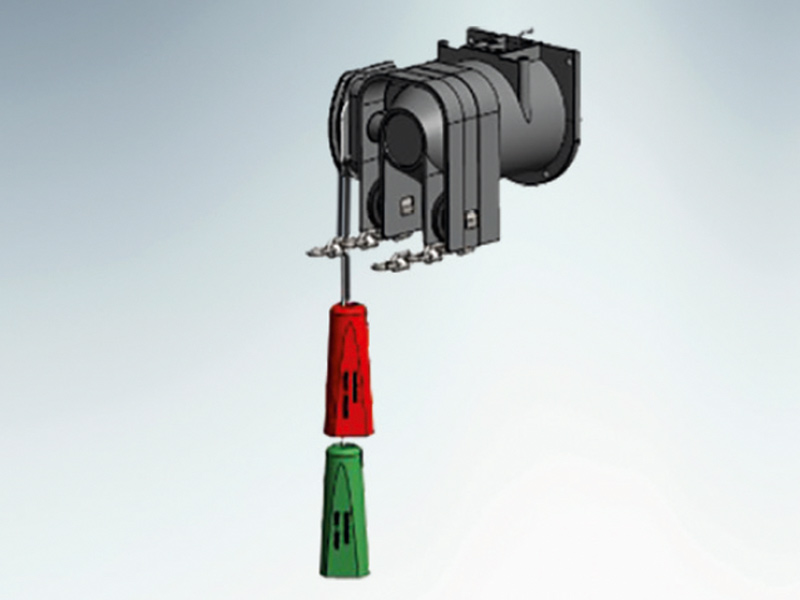

Está disponible en las versiones de cadena manual de emergencia, manivela manual de emergencia o cierre rápido. La cadena manual de emergencia y la manivela también están disponibles con un desbloqueo de mantenimiento adicional.
Características principales del automatismo para puertas industriales DCC 80
Este vídeo presenta los aspectos más destacados del automatismo para puertas industriales DCC 80 de Novoferm.
Encontrará más animaciones en

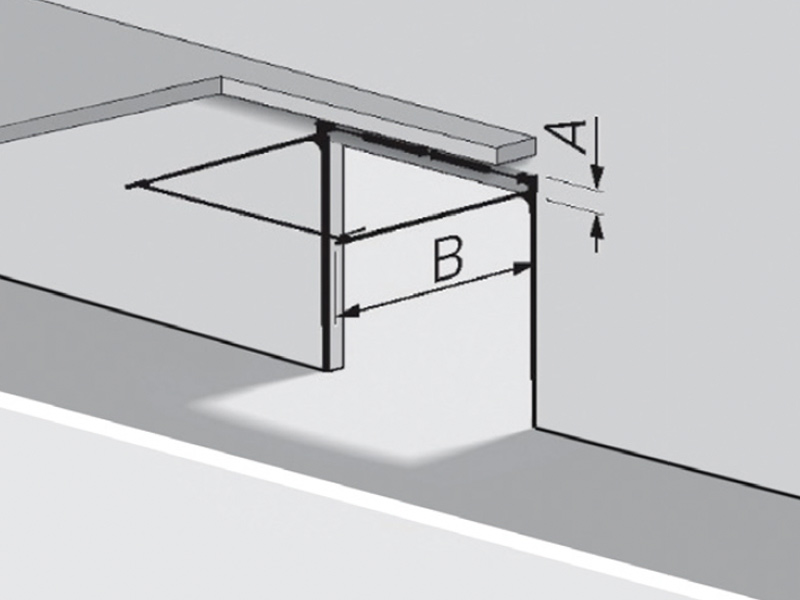

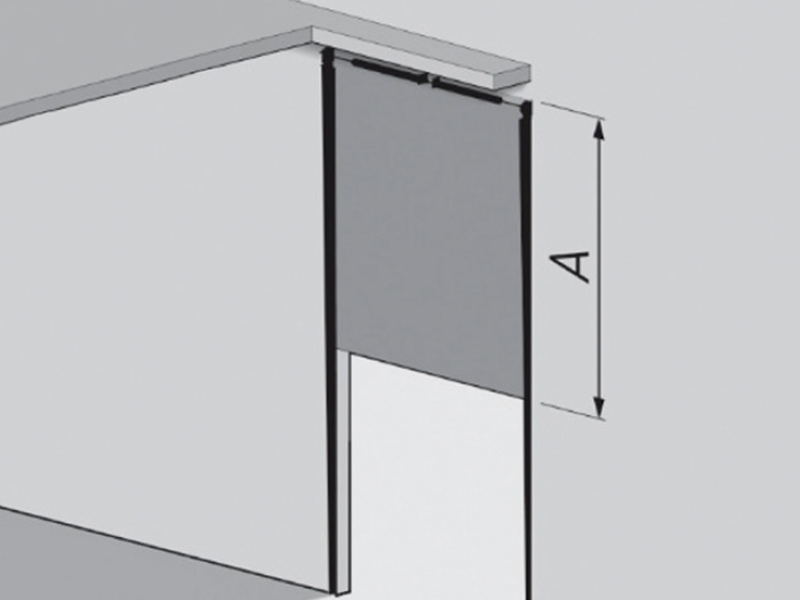

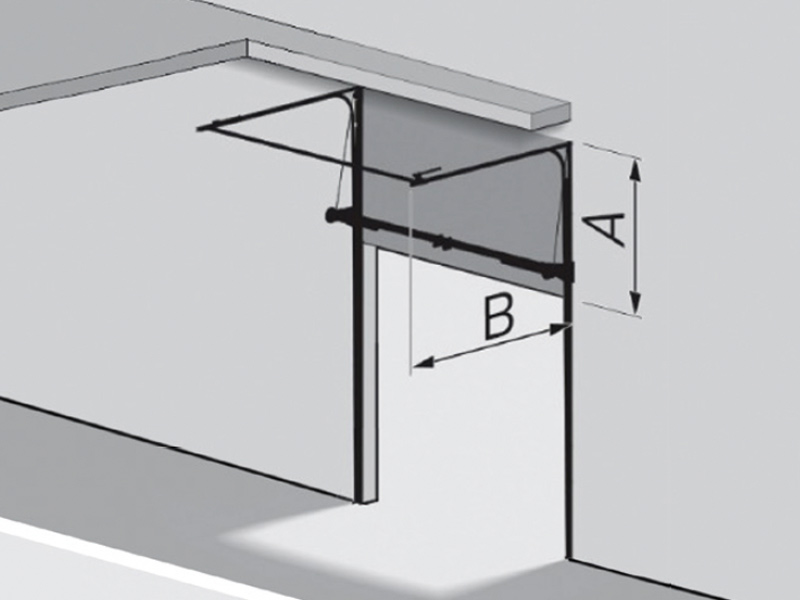

ÁMBITOS DE APLICACIÓN
(Tamaño de puerta máx. 20 m², peso máx. de la hoja de la puerta 260 kg)
EJECUCIONES
Sus ventajas de un vistazo

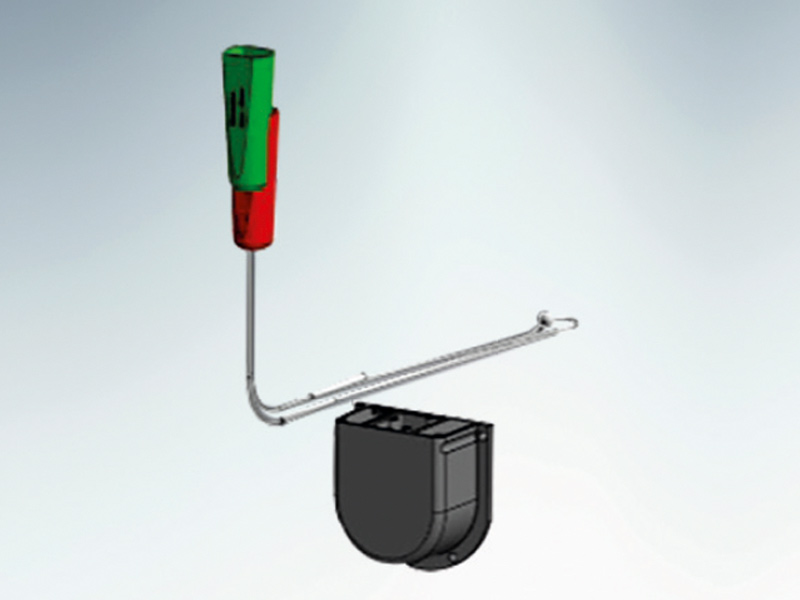

- Variantes de accionamiento de emergencia (cadena manual de emergencia, manivela manual de emergencia, liberación rápida, liberación de mantenimiento)
- Función de arranque y parada suaves
- Par de giro de hasta 80 Nm y detección de fuerza con autoaprendizaje
- Hasta aprox. 180 kg de peso de la hoja de la puerta no se requiere dispositivo de seguridad de borde de cierre, interruptor de cable flojo ni cable espiral (según el tipo/tamaño de la puerta)
- Posibilidad de conexión de 230 voltios monofásica y batería de reserva
- Apertura prioritaria - función como SHEV (opcional)
- Posición final adicional y placa de conexión (opcional)
- Relé de estado de la puerta para accionar un semáforo
- Se puede conectar una cerradura de puerta electromecánica (EDL 100) - con conector RJ45
- Contador de ciclos/ciclos de mantenimiento ajustable e historial de errores mediante app (últimos 10 errores)
- Dongle Bluetooth para puesta en servicio y mantenimiento (opcional) y preparado para supervisión en línea
- Se pueden memorizar 40 canales de radio o botones
- Dispositivo de seguridad pull-in conectable directamente al cabezal del motor
- Sistema RSE (Industrial Set B, borde de cierre controlado por radio)
- Posibilidades de ajuste ampliadas mediante app (copia y carga de configuraciones de control)
- Modo de espera < 1 W

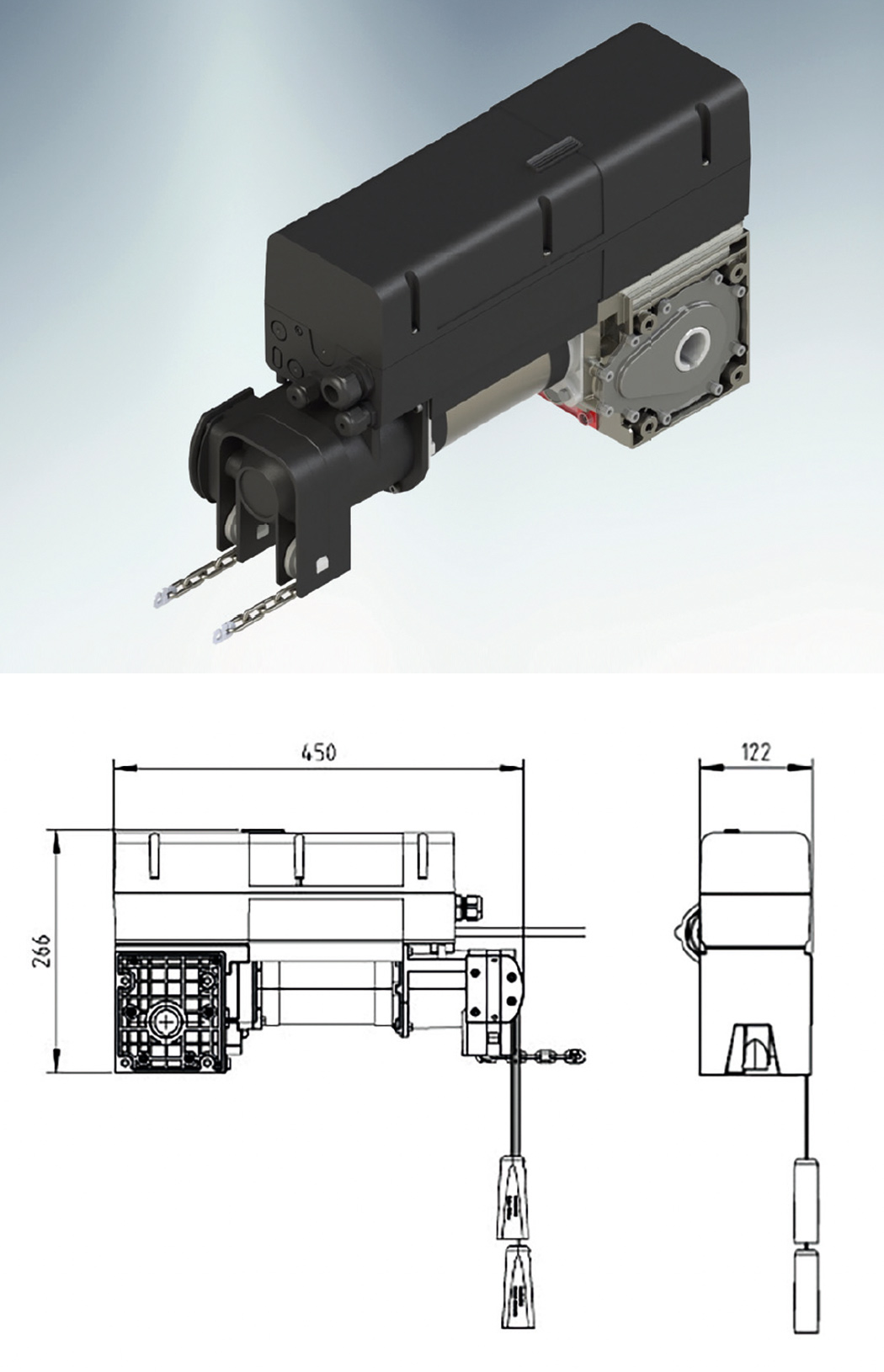

DATOS TÉCNICOS
DATOS TÉCNICOS ACCIONAMIENTO
DATOS TÉCNICOS ACCIONAMIENTO
| CORRIENTE CONTINUA COMERCIAL 80 NM | DCC 80 |
| Tensión de servicio | 230 voltios conexión monofásica |
| Frecuencia de funcionamiento | 50/ 60 Hz |
| Corriente de servicio | 3 A |
| Potencia de salida | 330 W |
| Ciclos | 15/ hora |
| Velocidad de salida | 14 - 30 rpm |
| Par de salida | 25 Nm/ máx. 80 Nm |
| Par de retención | 250 Nm |
| Revoluciones máximas | 15 |
| Grado de protección | IP 54 |
| Tensión de control | 24 V CC |
| Alimentación externa máxima | 750 mA |
| Diámetro del eje | 25,4 mm |
| Peso | 11,5 kg |
DATOS TÉCNICOS UNIDADES OPERATIVAS
DATOS TÉCNICOS UNIDADES OPERATIVAS

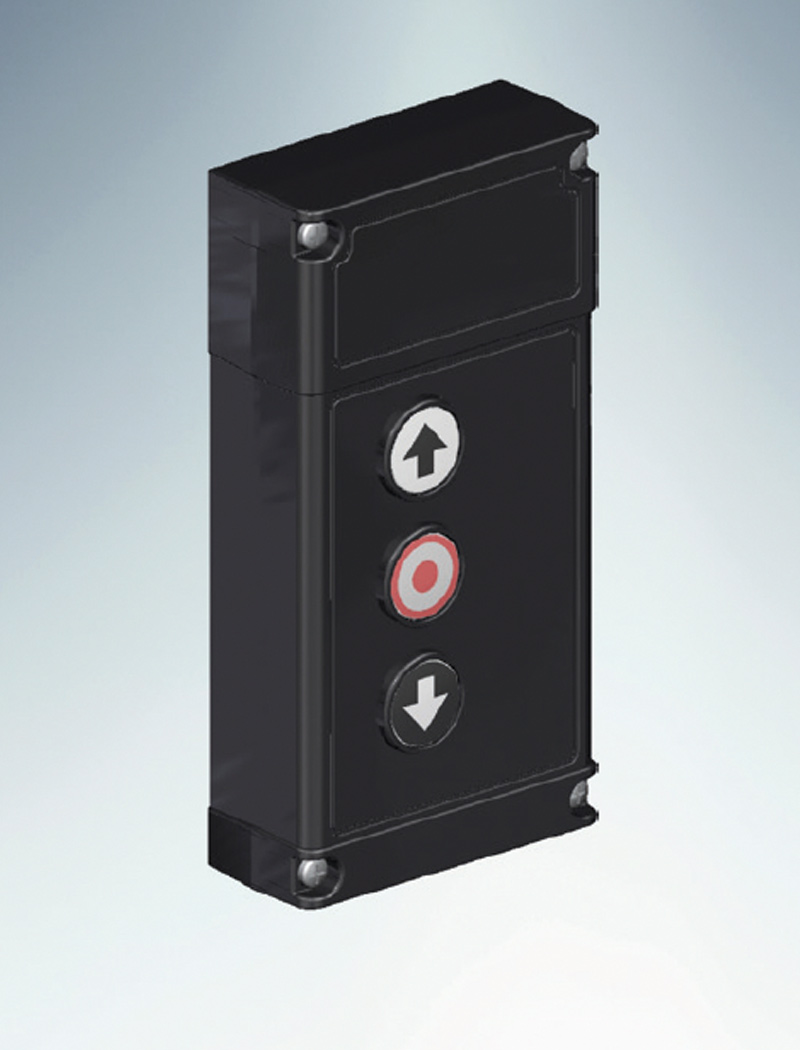

Pulsador triple para el manejo y la programación básica del automatismo
- Opcionalmente con interruptor de llave

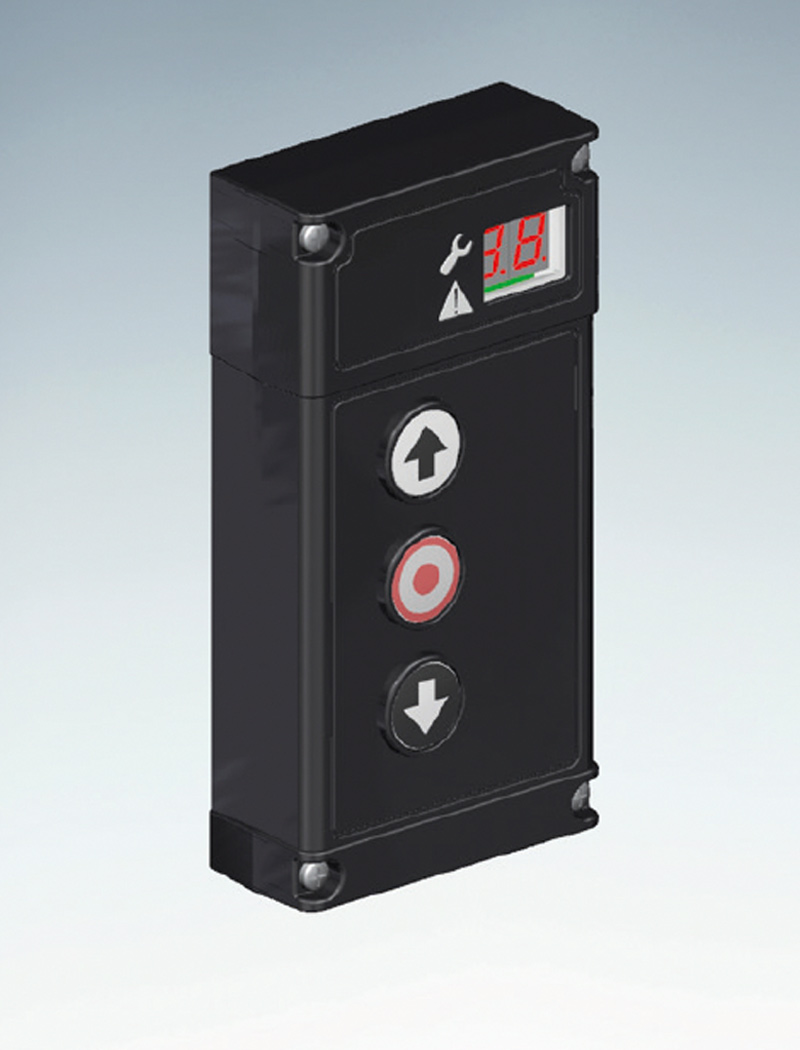

Pulsador triple inteligente para manejar y programar cómodamente el accionamiento
- Parametrización ampliada
- Los dispositivos de seguridad existentes pueden conectarse a la unidad de mando
- Conexión sencilla con conector RJ45
- Opcionalmente con interruptor de llave
IPD-Fácil/ IPD-Inteligente | |
| Clase de protección | IP 54 |
| Tensión de control | 24 V CC, 200 mA |
| Temperatura de funcionamiento | -10 a +50 °C |
| Dimensiones Al x An x Pr | 180 x 92 x 45 mm |
| Peso | 0,4 kg |
Instalación del automatismo para puertas industriales DCC 80
Este vídeo le muestra cómo instalar el automatismo para puertas industriales DCC 80 de Novoferm en comparación con un automatismo para puertas industriales estándar.
Encontrará más animaciones en
SOLUCIONES DIGITALES DE NOVOFERM PARA SISTEMAS DE PUERTAS Y CARGA

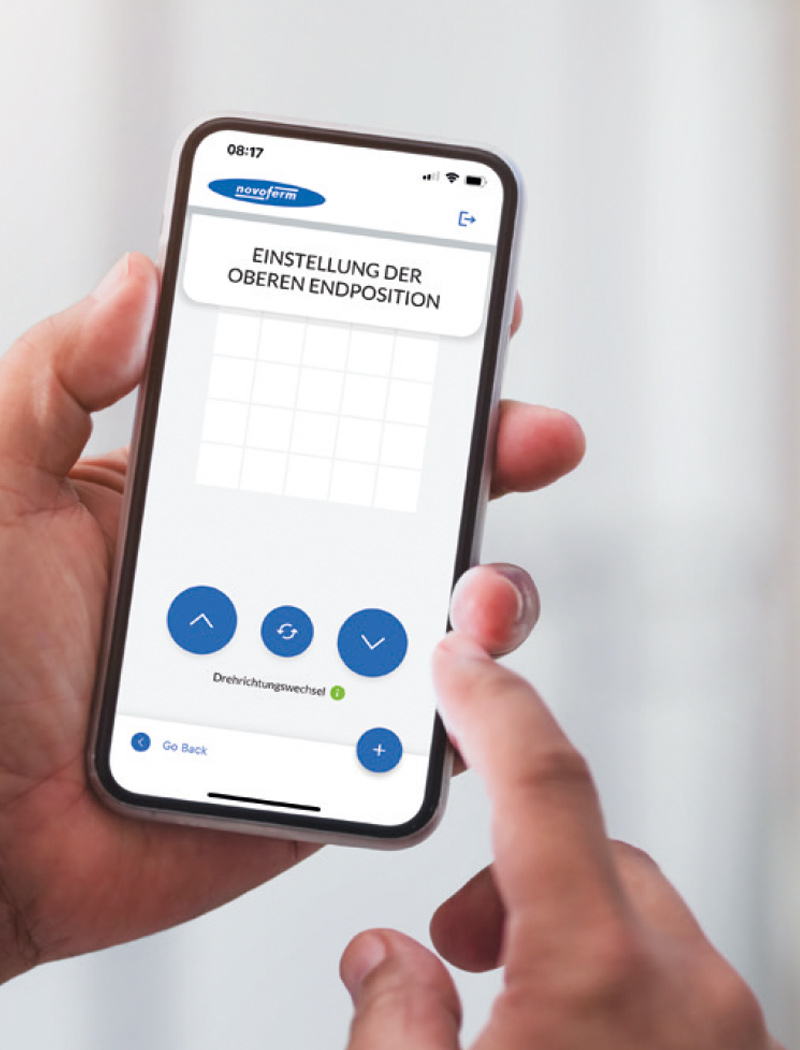

APP NOVOASISTA
APP NOVOASISTA
La smart app/asistente inteligente para la puesta en servicio, el servicio y el mantenimiento paso a paso de sistemas de puertas y carga simplifica la instalación y el ajuste de puertas, automatismos y unidades de control para el instalador in situ con las siguientes funciones:
- Puesta en servicio de sistemas de puertas guiada por menús
- Historial y análisis de errores
- Ajustes sencillos de los parámetros de configuración
- Transferencia de las instalaciones de puertas al NovoServiceHub
- Función de copiar y pegar para transferir los ajustes de una puerta a otra
- Acceso de lectura externo a los sistemas de puerta a través de una aplicación mediante conexión con el NovoServiceHub
- Transferencia interna de parámetros a instalaciones de puerta idénticas

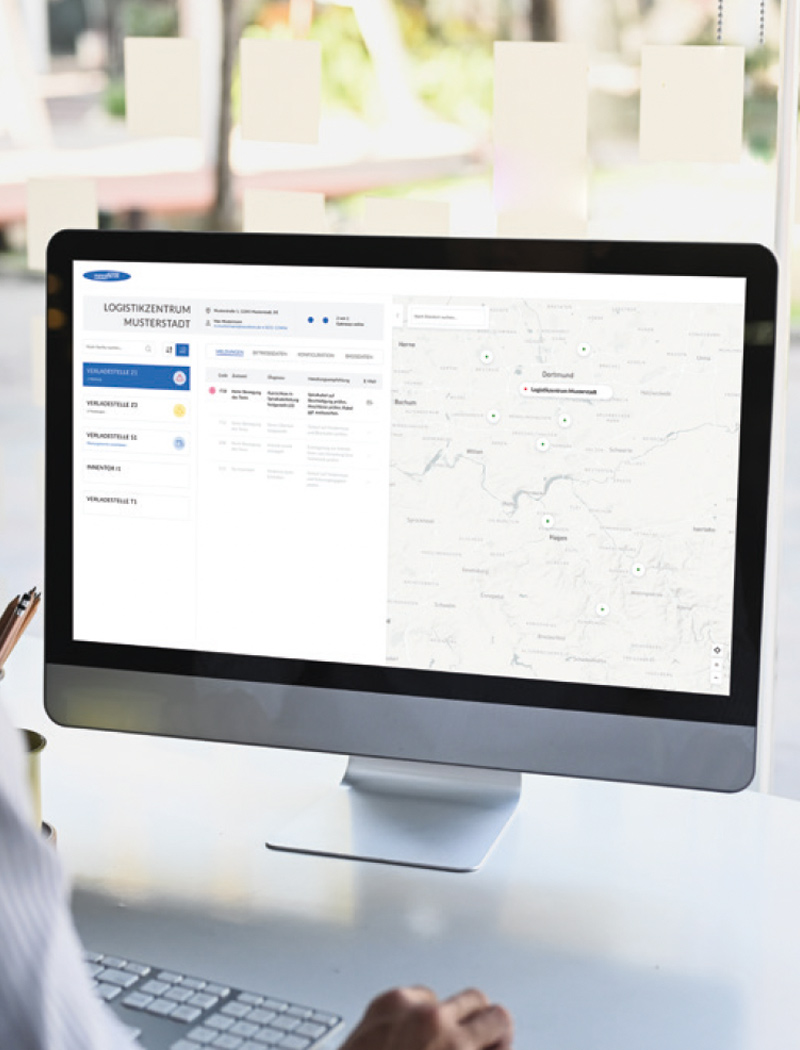

NOVOSERVICEHUB
NOVOSERVICEHUB
La solución de supervisión en directo ofrece una visión general de todos los sistemas de puertas y carga instalados y permite planificar las tareas de servicio y mantenimiento. Todos los productos de un sistema están integrados y, por tanto, pueden supervisarse y gestionarse de forma centralizada. Los usuarios se benefician de muchas ventajas:
- Supervisión en directo de todos los sistemas de puertas y estaciones de carga de una empresa
- Visión general de los mensajes de error y advertencia disponibles y recomendaciones de actuación
- Visualización de los datos de funcionamiento actuales, los intervalos de mantenimiento y el historial de cambios
- Cuadro de mandos del operador con los estados actuales (puerta abierta, cerrada, etc.) de los sistemas de puertas, así como mensajes colectivos locales (errores y mantenimiento pendiente)
- Posibilidad de servicio optimizado gracias al flujo de información definido desde el sistema de control
- Búsqueda de texto completo para todos los productos, ubicaciones y sistemas de puertas
- Suministro de datos para sistemas de terceros en el futuro
