PERSIANAS ENROLLABLES RÁPIDAS PARA EXTERIORES
Las puertas SpeedRoller para exterior están diseñadas para su instalación en el interior o el exterior de paredes exteriores.
Qué puerta se adapta mejor a su situación depende de varios factores. En primer lugar, hay que tener en cuenta el tamaño del hueco de la puerta y la presión del viento.
Tipos de puertas
Comparación de puertas y propiedades
Comparación de persianas enrollables rápidas para exteriores
| Denominación de tipo | NOVOZIP | NOVOZIP (clase de carga de viento 3) | NOVOSPEED THERMO | STRONG OUTDOOR | NOVOFOLD |
| Superficie máx. (An×Al) | 20,25 m² | 20,25 m² | 25 m² | 36 m² | 36 m² |
| Anchura máx. | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Altura máx. | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
Resistente a la carga de viento hasta mín. [* con WindLoad Optimiser] | 11 Bft | 11 Bft | 11 Bft | 12 Bft | 13 Bft |
| Clase de carga de viento máxima según EN 12424 | 3* | 3* | 3 | 4 * | 5 * |
| Velocidad de apertura con regulador de frecuencia | 2,0 m/s | 2,0 m/s | 1,1 m/s | 1,8 m/s | 1,1 m/s |
| Velocidad de cierre con regulador de frecuencia | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Grosor de la cortina | 1,0 mm | 1,0 mm | 1,2 mm | 0,9 m/s | |
| Peso de la cortina, clase M2 | 900 g/m | 900 g/m | 900 g/m | ||
| Peso de la cortina (opcional) | 1.050 g/m | 1.050 g/m | |||
| Espesor del panel, secciones de aislamiento | 40 mm | ||||
| Valor U con secciones de aislamiento, 5.000 × 5.000 mm | 1,77 W/m²K | ||||
| Secciones de ventana NovoLux disponibles | sí | ||||
| Idoneidad como puerta exterior | sí | sí | sí | sí | sí |

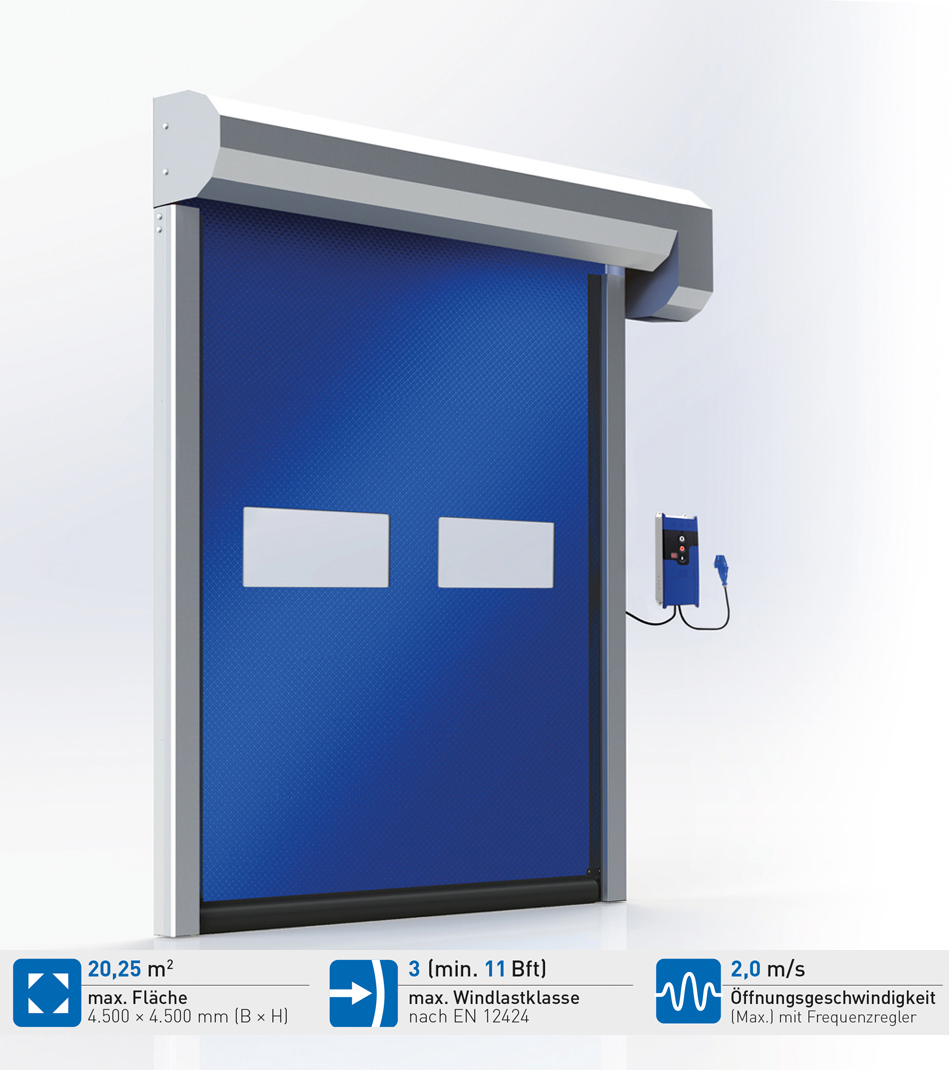

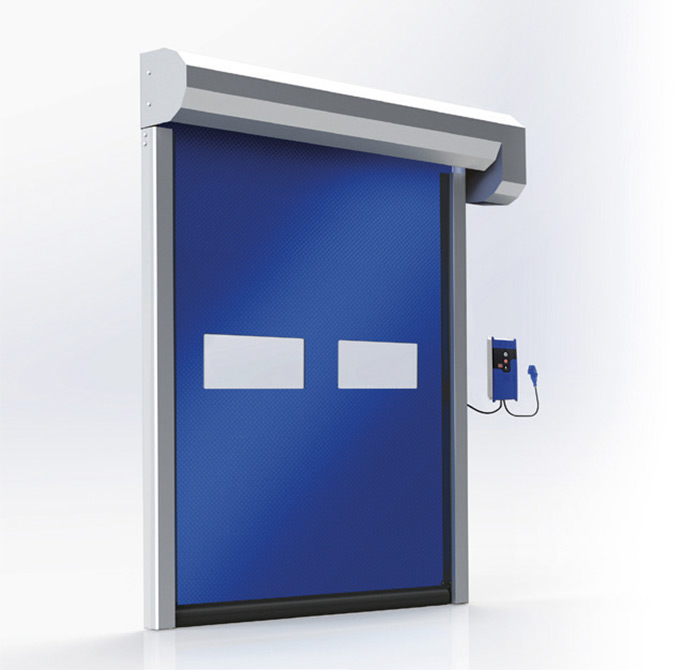

Detalles Novozip
Detalles Novozip
PUERTA RÁPIDA AUTORREPARABLE
El SPEEDROLLER NOVOZIP autorreparable es la solución ideal para aperturas de hasta 20,25m2 con un uso intensivo.
La función de autorreparación del carril autolubricante reduce el número de averías y evita así interrupciones en el proceso de producción.
El NovoZip está diseñado como un separador de espacios rápido y fácil de usar.
Proporciona una excelente protección contra las corrientes de aire, facilita la climatización y ahorra así considerables cantidades de energía.
APLICACIÓN
- Supermercados
- Industria alimentaria
- Laboratorios
- Industria
PROPIEDADES
- RESISTENTE AL VIENTO hasta un mínimo de 11 Bft. clase de viento 3 según EN 12424
- AUTORREPAIRANTE : la cortina de la puerta vuelve automáticamente a la guía después de una colisión
- QUIET : cortina de una sola pieza, prácticamente silenciosa
- SEGURO : con rejilla ligera y borde de cierre FlexEdge suave de serie
- ROBUSTO : carriles de rodadura de acero, cortina de tejido de plástico reforzado con poliéster
- Protección contra corrientes de aire: la tecnología Zip y las juntas de dintel proporcionan una excelente protección contra las corrientes de aire
- INSTALACIÓN: adecuada para todos los pasillos de hasta 20,25m2 en paredes interiores de edificios y en el interior de paredes exteriores
COLORES
Disponible de serie con un peso de cortina de 900 g/m2, en los siguientes colores RAL:
Disponible opcionalmente con una cortina de puerta blanca con un peso de 1.050 g/m2
Las guías laterales y la cubierta están disponibles opcionalmente en cualquier color RAL estándar. * Según la configuración.

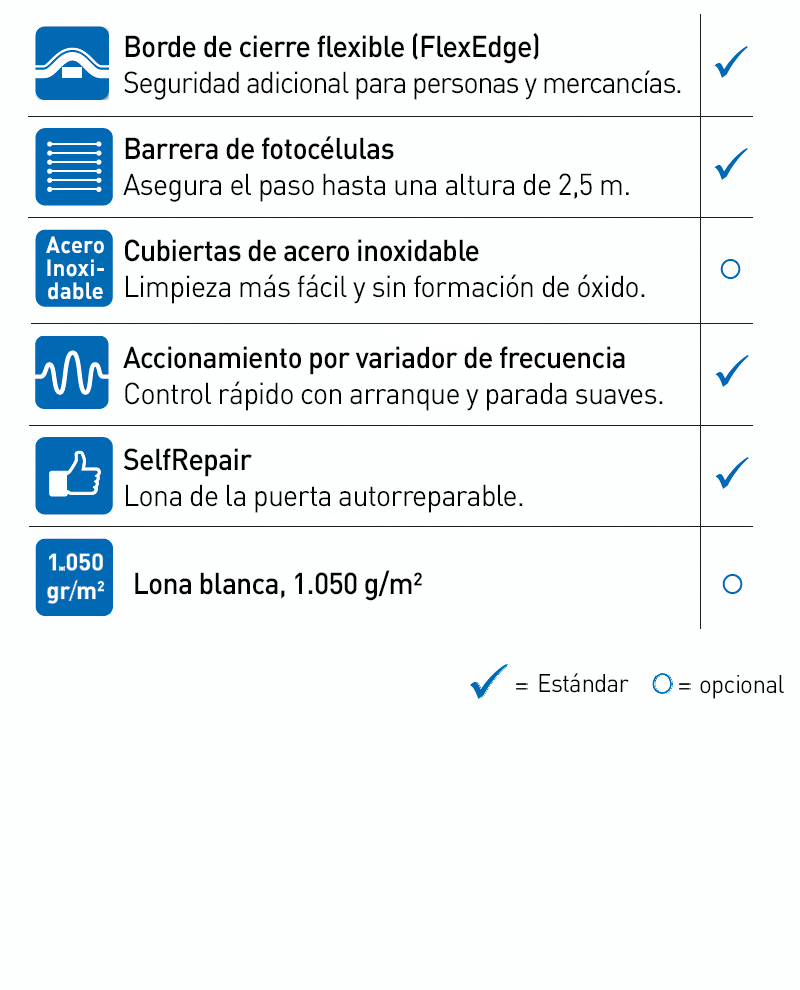

Opciones
EJEMPLOS DE APLICACIÓN
En la INDUSTRIA LIGERA Y PESADA, los procesos de producción deben funcionar sin interrupciones ni retrasos. Si la producción se reparte entre varios edificios, es necesario el transporte entre ellos.
Los retrasos causados por puertas atascadas o incluso defectuosas son inaceptables.
El NOVOZIP es extremadamente rápido, extremadamente fiable incluso bajo fuertes cargas de viento y además se autorrepara: tras una colisión con la puerta, la hoja vuelve automáticamente al carril guía. Esto elimina prácticamente las interrupciones en su proceso de producción.
Al mismo tiempo, ahorrará mucha energía y podrá garantizar un clima interior agradable de forma permanente.
En la INDUSTRIA ALIMENTARIA, las puertas deben ser rápidas, fiables y fáciles de limpiar. Las bisagras y los bordes de cierre, donde puede acumularse la suciedad, no están permitidos en muchos lugares. A menudo hay una considerable presión del viento entre las distintas naves. En estas condiciones, Novo-Zip es la solución perfecta.
En la AUTOMOBILBRANCHE, las líneas de producción discurren a menudo de una nave a otra vecina. Las puertas de accionamiento rápido contribuyen a mantener el clima en las naves y ayudan a ahorrar energía, al tiempo que separan las distintas zonas entre sí para que no se propaguen el polvo, la suciedad y el ruido. Las puertas de accionamiento rápido están integradas en el sistema de control de procesos para garantizar una producción ininterrumpida.
Con los sistemas de control inteligentes de Novoferm, cada puerta puede adaptarse a cualquier situación.
CONTROL

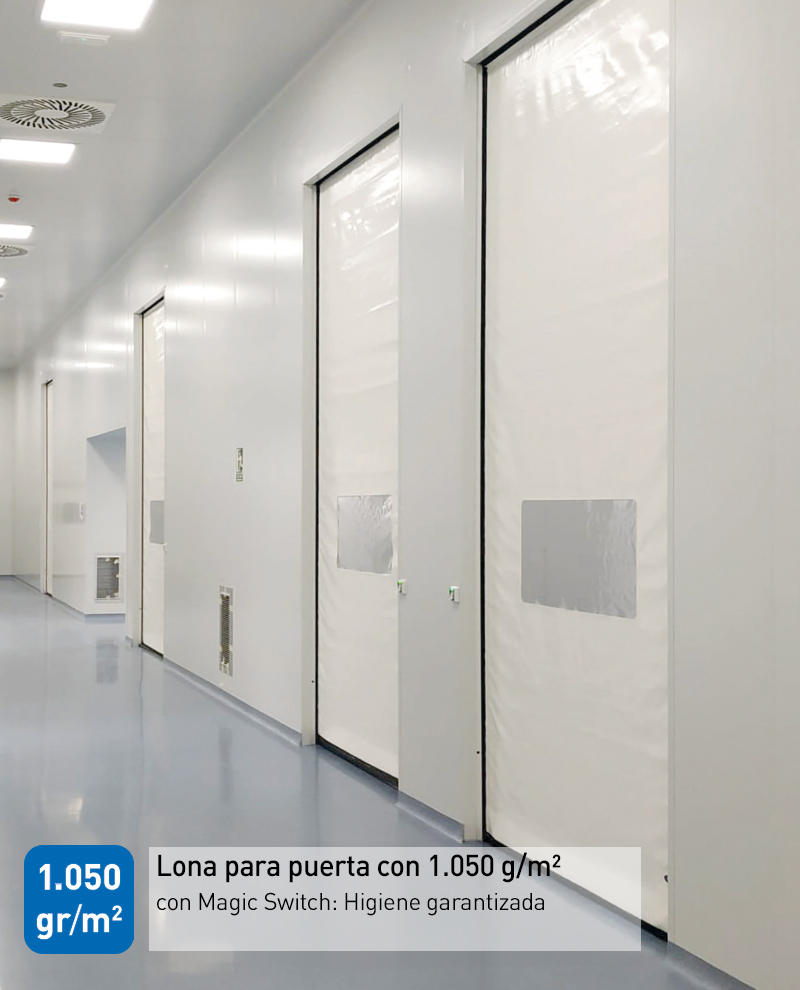

MAGIC SWITCH | Unidad de control
El mando Magic Switch funciona como un botón sin contacto.
Esto es especialmente importante en entornos donde la higiene es importante, por ejemplo en la industria alimentaria.
| Superficie máx. (An × Al) | 20,25 m² |
| Anchura máx. | 4,500 mm |
| Altura máx. | 4.500 mm |
| Resistente a la carga del viento hasta mín. [* con WindLoad Optimiser] | 11 Bft |
| Clase de carga de viento máx. según EN 12424 | 3* |
| Velocidad de apertura con regulador de frecuencia | 2,0 m/s |
| Velocidad de cierre con regulador de frecuencia | 0,5 m/s |
| Grosor de la cortina | 1,0 mm |
| Peso de la cortina, clase M2 | 900 g/m |
| Peso de la cortina (opcional) | 1.050 g/m |
| Aptitud como puerta exterior | sí |

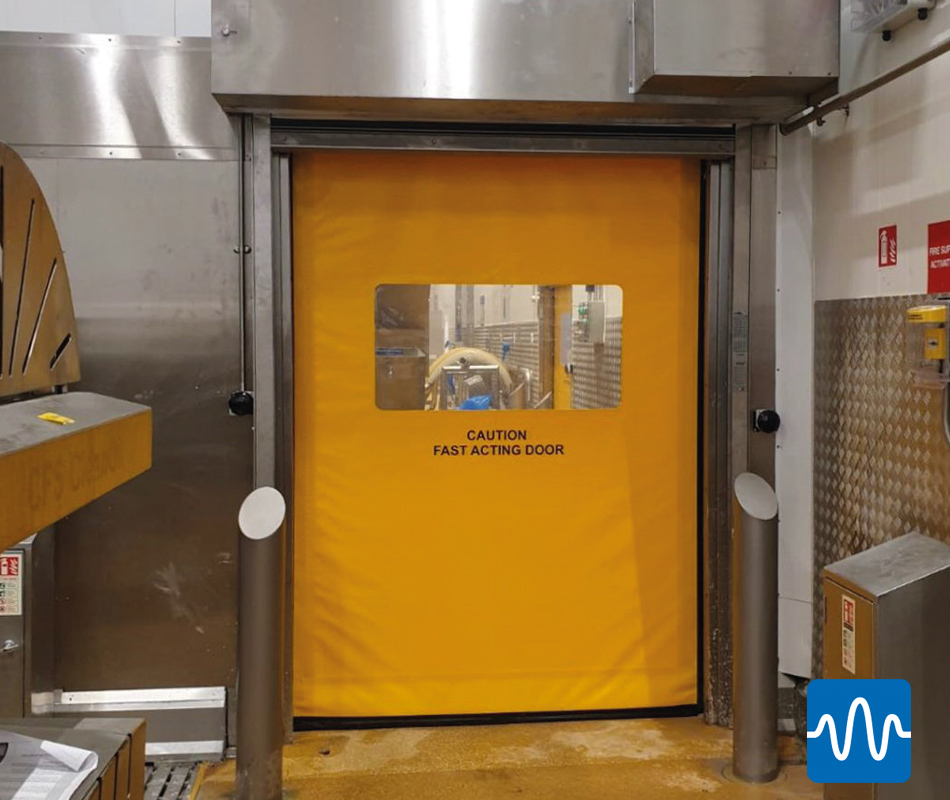

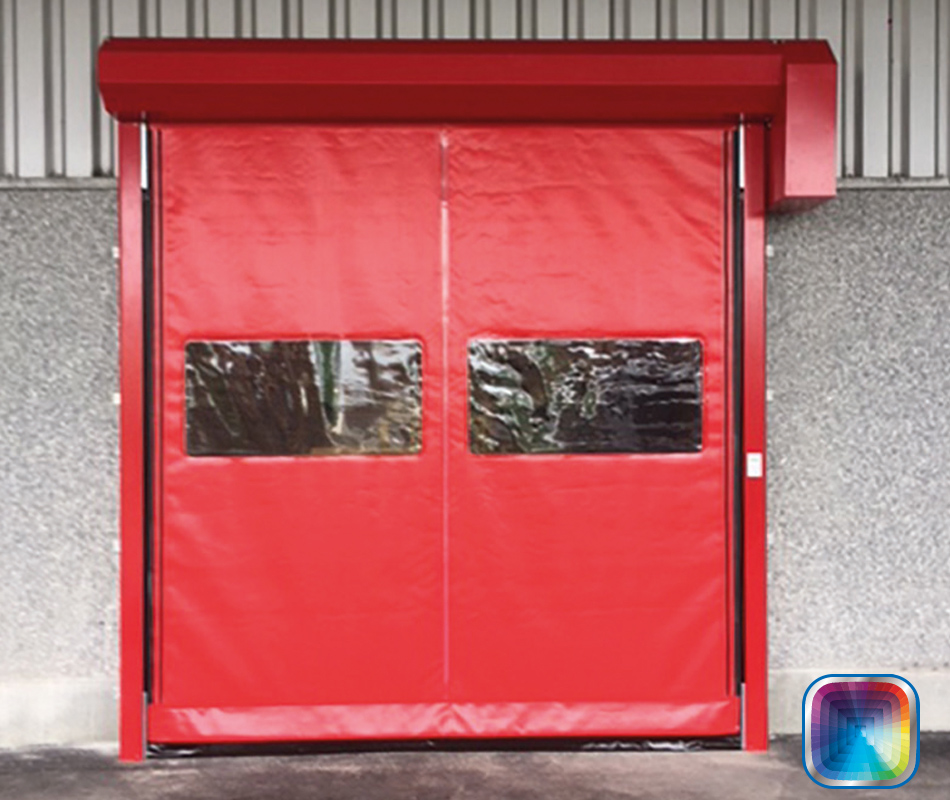

Detalles Novozip (clase de carga de viento 3)
Detalles Novozip (clase de carga de viento 3)
PUERTA RÁPIDA AUTORREPARABLE, TAMBIÉN PARA EXTERIORES
El SPEEDROLLER NOVOZIP autorreparable es la solución ideal para aperturas de hasta 20,25 m2 con un uso intensivo.
La función de autorreparación del carril autolubricante reduce el número de averías y evita así interrupciones en el proceso de producción.
El NovoZip está diseñado como un separador de espacios rápido y fácil de usar. Proporciona una excelente protección contra las corrientes de aire, facilita la climatización y, por tanto, ahorra cantidades considerables de energía.
APLICACIÓN
- Supermercados
- Industria alimentaria
- Laboratorios
- Industria
PROPIEDADES
- RESISTENTE AL VIENTO hasta un mínimo de 11 Bft. clase de viento 3 según EN 12424
- AUTORREPAIRANTE : la cortina de la puerta vuelve automáticamente a la guía después de una colisión
- QUIET : cortina de una sola pieza, prácticamente silenciosa
- SEGURO : con rejilla ligera y borde de cierre FlexEdge suave de serie
- ROBUSTO : carriles de rodadura de acero, cortina de tejido de plástico reforzado con poliéster

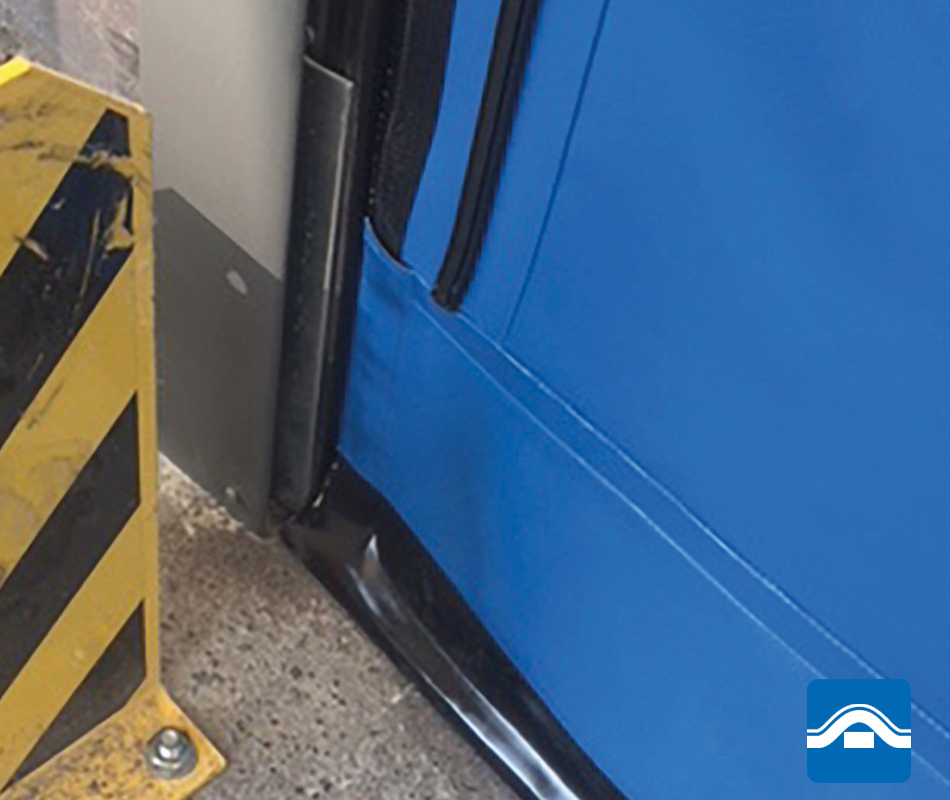

- Protección contra corrientes de aire: la tecnología de cremallera y la junta de dintel proporcionan una excelente protección contra las corrientes de aire
- INSTALACIÓN: adecuada para todos los pasos de hasta 20,25m2 en paredes interiores de edificios y en el interior de paredes exteriores
COLORES
Disponible de serie con un peso de tejido de cortina de puerta de 900 g/m2, en los siguientes colores RAL:
Disponible opcionalmente con cortina blanca y un peso de cortina de 1.050 g/m2
Las guías laterales y la cubierta están disponibles opcionalmente en cualquier color RAL estándar. * Según la configuración.
Opciones
EJEMPLOS DE APLICACIÓN
En la INDUSTRIA LIGERA Y PESADA , los procesos de producción deben funcionar sin interrupciones ni retrasos. Si la producción se reparte entre varios edificios, es necesario el transporte entre ellos. Los retrasos causados por puertas atascadas o incluso defectuosas son inaceptables.
La cortina NOVOZIP es extremadamente rápida y fiable, incluso bajo fuertes cargas de viento, y además se autorrepara: tras una colisión con la puerta, la cortina vuelve automáticamente al carril guía. Esto elimina prácticamente las interrupciones en su proceso de producción. Al mismo tiempo, ahorrará mucha energía y podrá garantizar un clima interior agradable de forma permanente.
En la INDUSTRIA ALIMENTARIA, las puertas deben ser rápidas, fiables y fáciles de limpiar. Las bisagras y los bordes de cierre, donde puede acumularse la suciedad, no están permitidos en muchos lugares. A menudo hay una considerable presión del viento entre las distintas naves. En estas condiciones, Novo-Zip es la solución perfecta.
En la AUTOMOBILBRANCHE, las líneas de producción discurren a menudo de una nave a otra vecina. Las puertas de accionamiento rápido contribuyen a mantener el clima en las naves y ayudan a ahorrar energía, al tiempo que separan las distintas zonas entre sí para que no se propaguen el polvo, la suciedad y el ruido. Las puertas de accionamiento rápido están integradas en el sistema de control de procesos para garantizar una producción ininterrumpida.
Con los sistemas de control inteligentes de Novoferm, cada puerta puede adaptarse a cualquier situación.
CONTROL

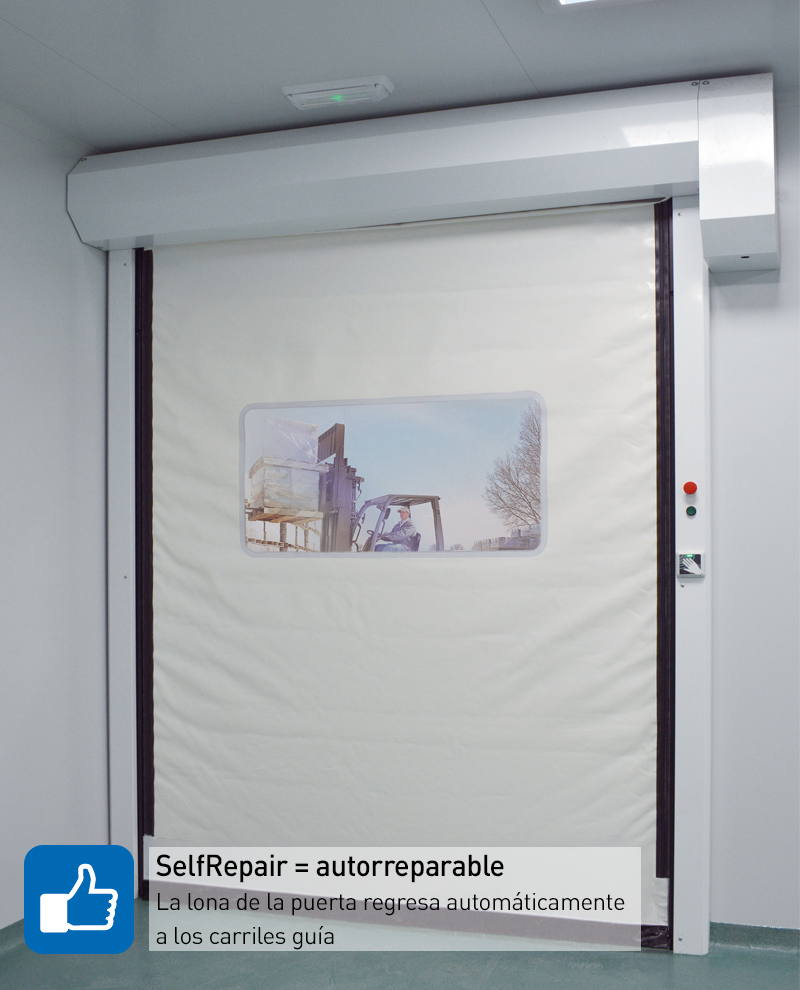

SELFREPAIR
SelfRepair garantiza que la cortina de la puerta se retraiga automáticamente en los carriles guía cuando se abre la puerta.
| Superficie máx. (An × Al) | 20,25 m² |
| Anchura máx. | 4,500 mm |
| Altura máx. | 4.500 mm |
| Resistente a la carga del viento hasta mín. [* con WindLoad Optimiser] | 11 Bft |
| Clase de carga de viento máx. según EN 12424 | 3* |
| Velocidad de apertura con regulador de frecuencia | 2,0 m/s |
| Velocidad de cierre con regulador de frecuencia | 0,5 m/s |
| Grosor de la cortina | 1,0 mm |
| Peso de la cortina, clase M2 | 900 g/m |
| Peso de la cortina (opcional) | 1.050 g/m |
| Aptitud como puerta exterior | sí |

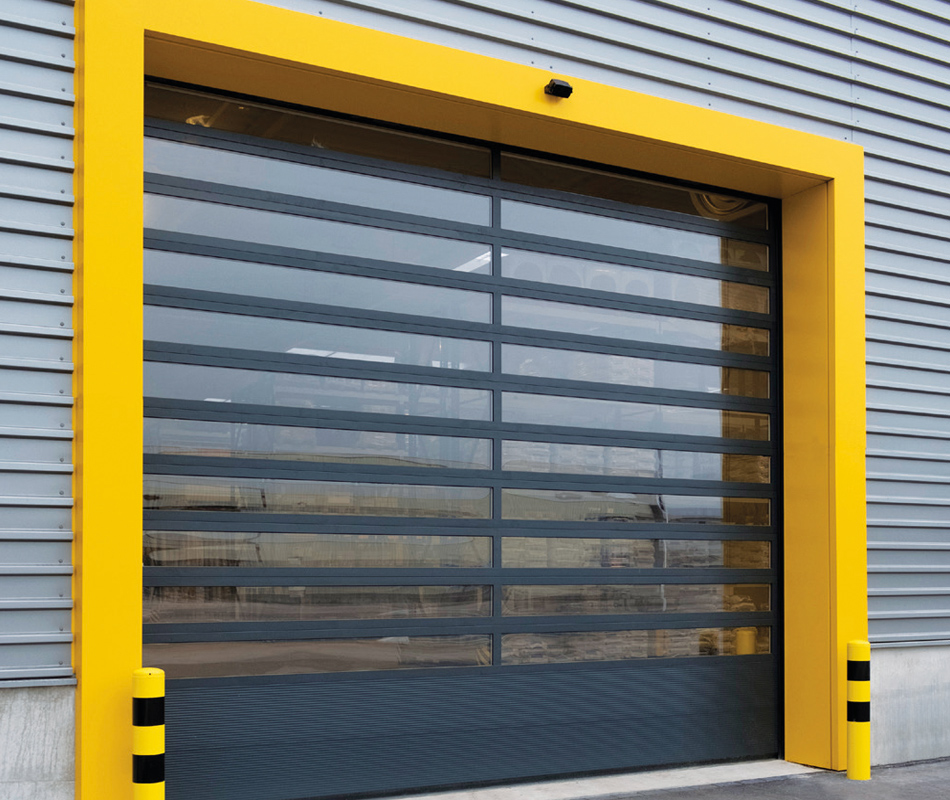

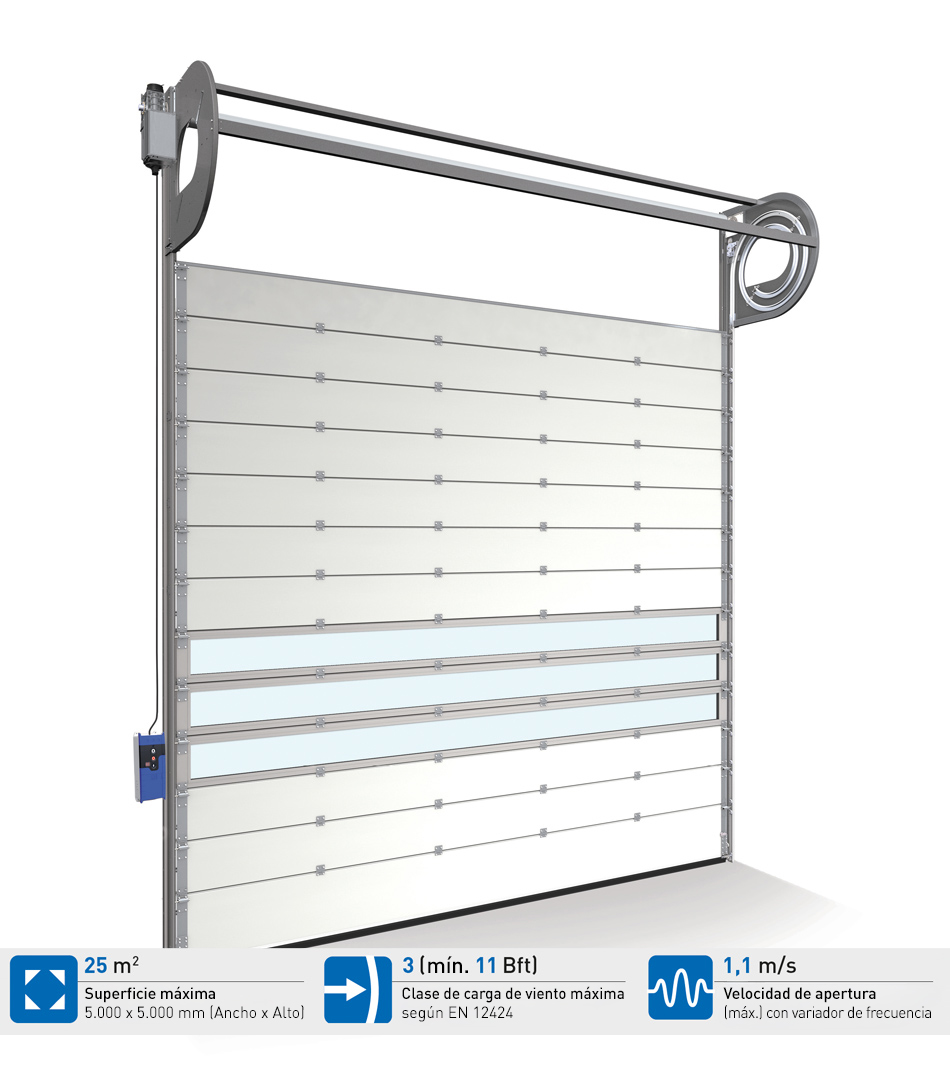

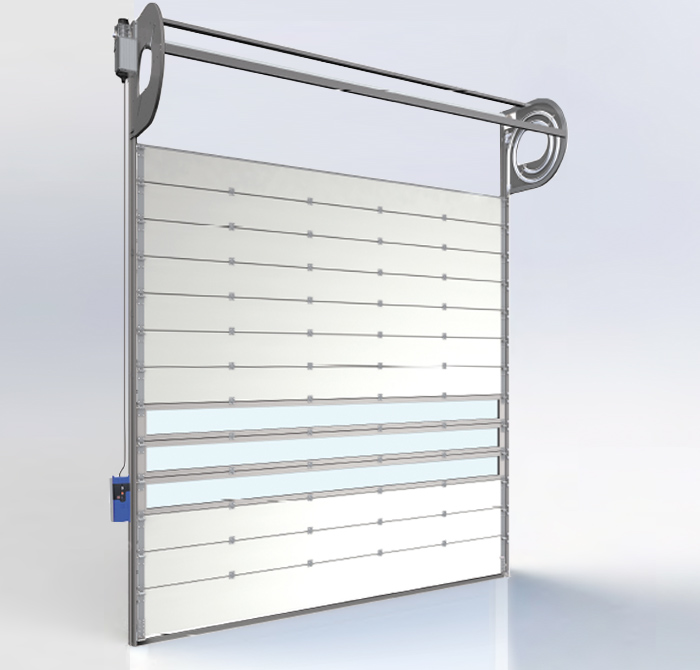

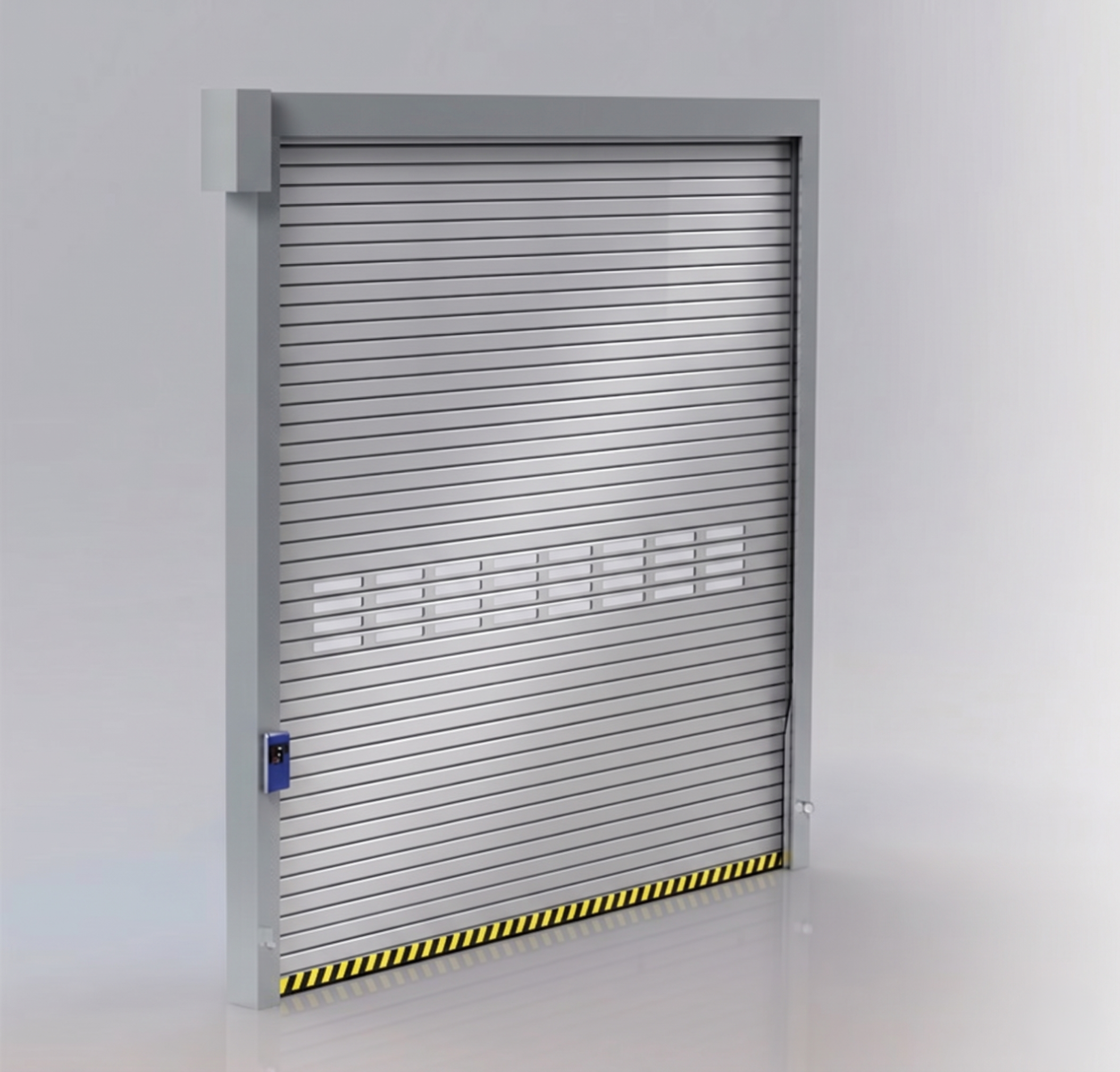

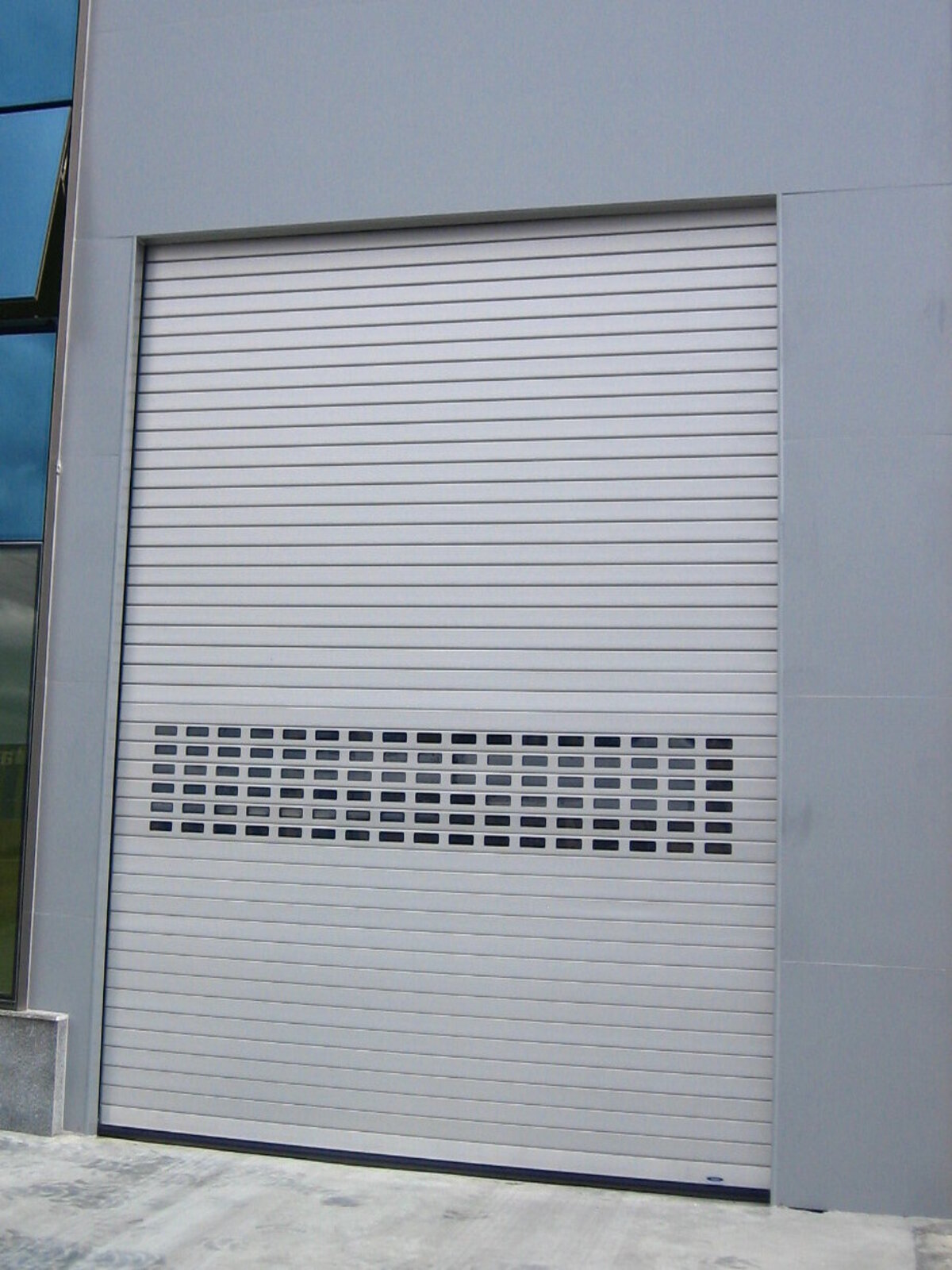

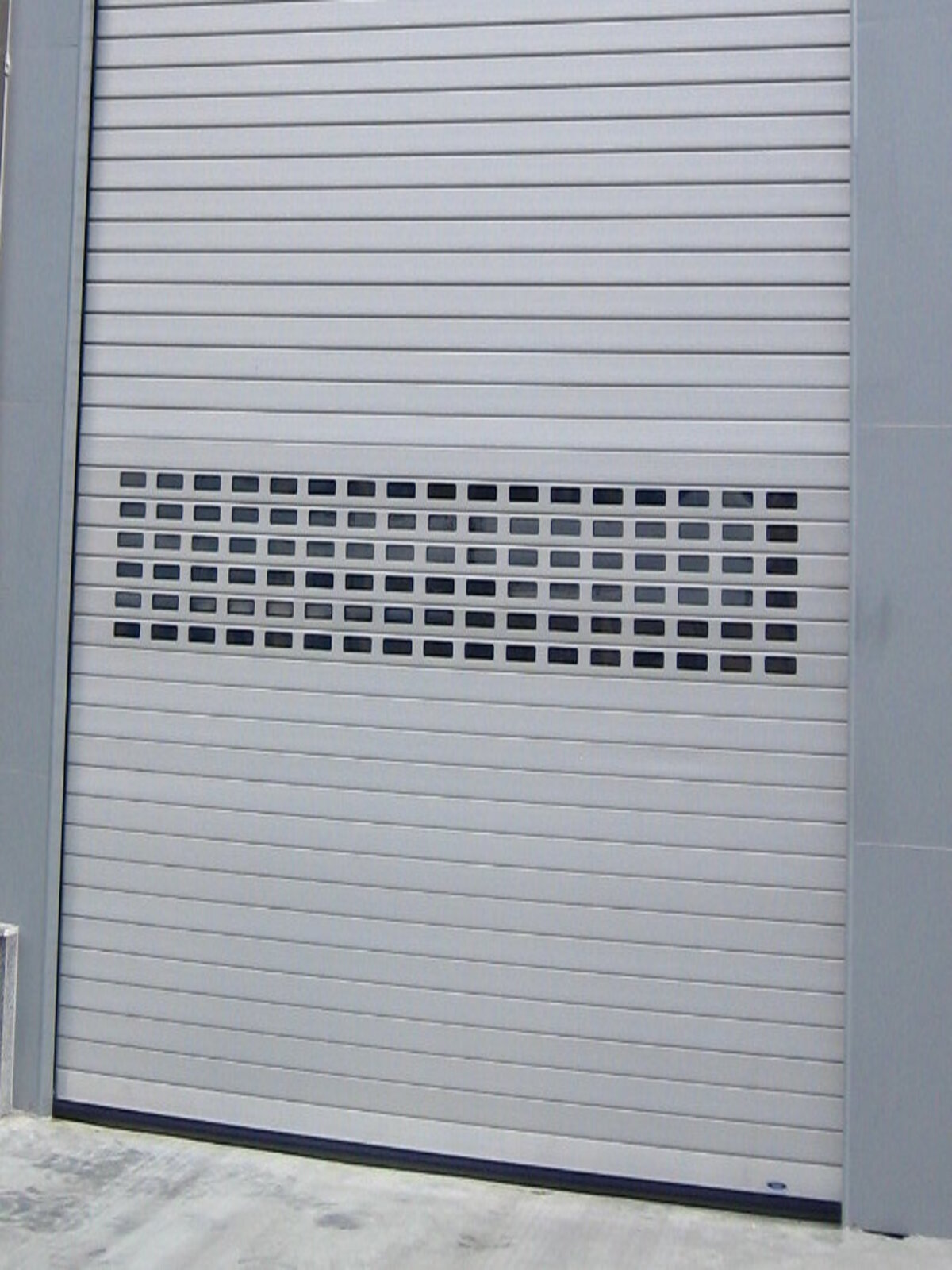

Detalles NovoSpeed Thermo
Detalles NovoSpeed Thermo
PUERTA RÁPIDA AUTORREPARABLE
La puerta espiralada NOVOSPEED THERMO se abre 6 veces más rápido que las puertas seccionales comparables, por lo que es ideal para entornos en los que se producen regularmente numerosos movimientos logísticos.
La rápida apertura permite un considerable ahorro de energía, al igual que con una SpeedRoller.
El sistema de guía patentado se acciona mediante un ingenioso sistema de cadena/cable de acero. Diversas superficies y elementos de accionamiento acentúan el atractivo diseño de la NovoSpeed Thermo.
APLICACIÓN
- Logística
- Industria del automóvil
- Industria mecánica
- Industria metalúrgica y eléctrica
- Industria química y farmacéutica

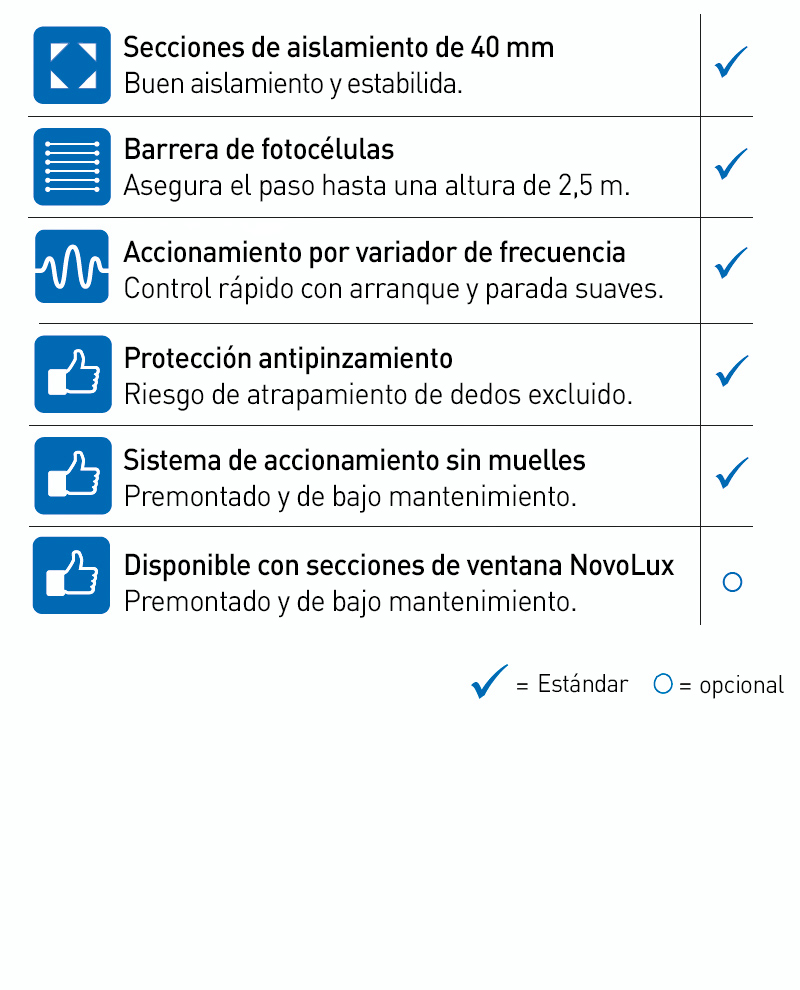

PROPIEDADES
- RESISTENTE AL VIENTO hasta un mínimo de 11 Bft. clase de viento 3 según EN 12424
- RÁPIDA: la hoja de la puerta se acciona mediante un sistema patentado de cadena/cable de acero, que garantiza la inigualable alta velocidad de funcionamiento de la NovoSpeed Thermo

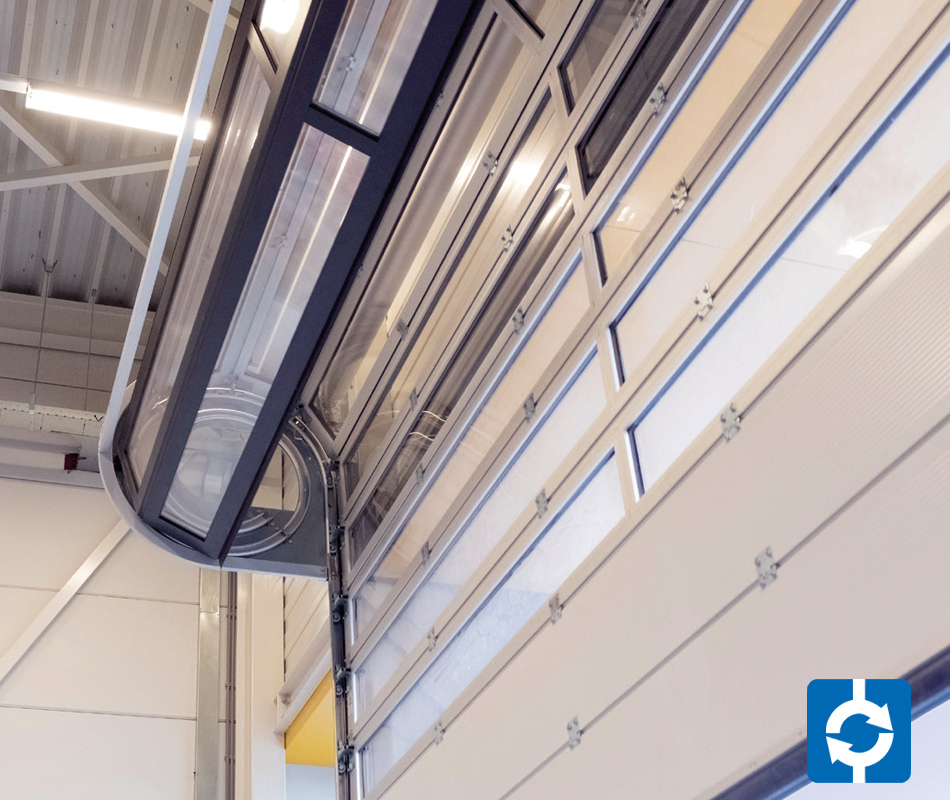

- INNOVADOR : el nuevo sistema en espiral incorpora bisagras y rodillos de nuevo desarrollo

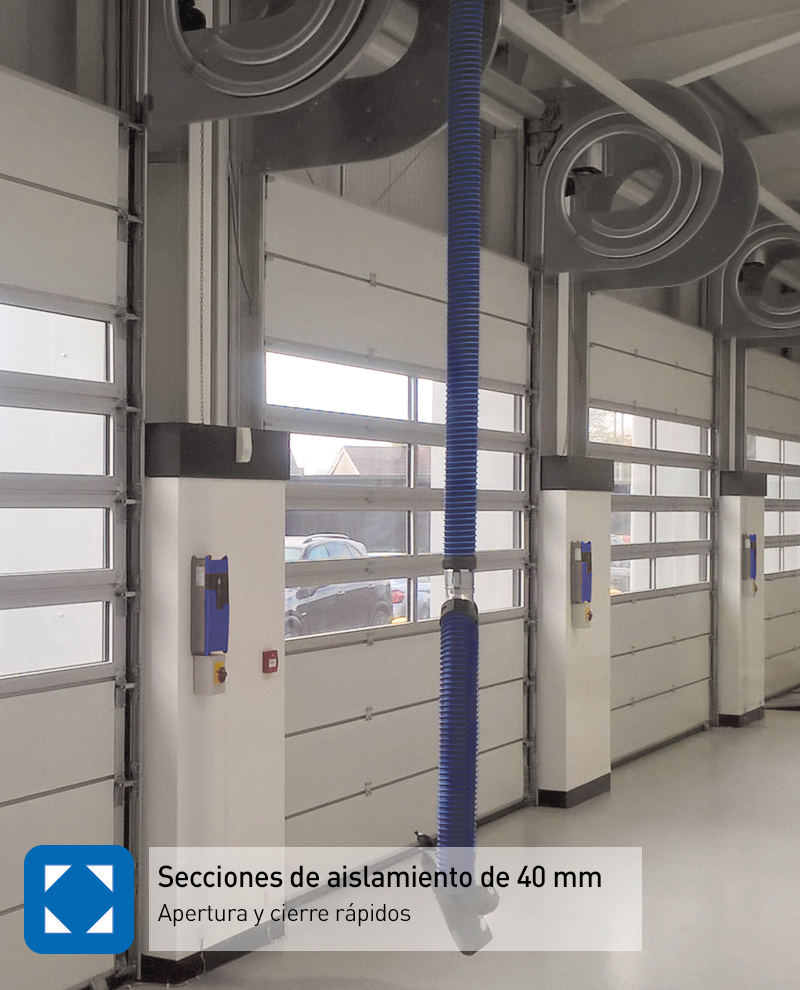

- AISLAMIENTO : con sus secciones de 40 mm de grosor, la puerta Thermo ofrece un extraordinario valor de aislamiento de 1,77 W/m2K
- RÁPIDA INSTALACIÓN : el automatismo está premontado en las guías
- BAJO MANTENIMIENTO : el automatismo no necesita muelles
- ACABADO EXTERIOR: RAL 9002 o RAL 9006 de serie, otros colores disponibles bajo pedido

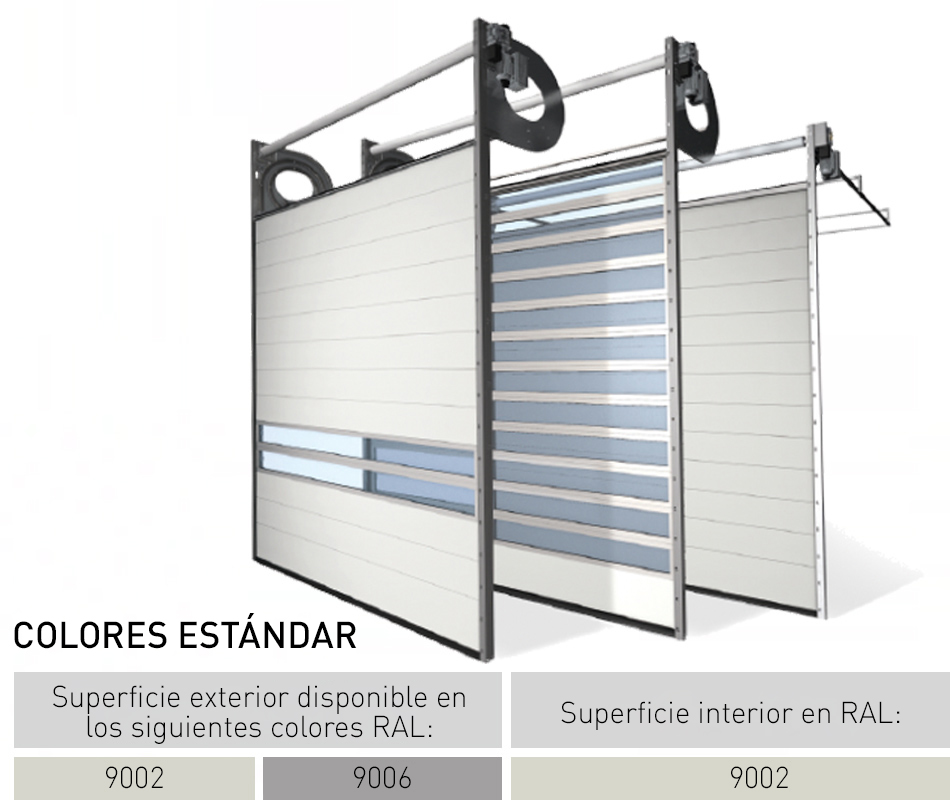

COLORES
- También disponible con secciones de ventana NovoLux con acristalamiento aislante de varias hojas
- Además del sistema de rieles en espiral, también está disponible un sistema S600 si se dispone de espacio suficiente
Opciones
EJEMPLOS DE APLICACIÓN
Los interiores de uso frecuente suelen estar equipados con dos tipos diferentes de puerta, a saber, una puerta seccional para uso nocturno y una puerta de accionamiento rápido para funcionamiento diurno. La nueva NovoSpeed Thermo/S600 hace innecesaria la puerta rápida adicional detrás de la puerta seccional. La NovoSpeed es rápida, proporciona una protección fiable contra los ladrones y también ofrece un excelente aislamiento térmico.
Combina las ventajas de una SpeedRoller y una puerta seccional en una sola puerta. Gracias a su rápida apertura, se ahorran considerables costes energéticos, al tiempo que se aumenta la capacidad de tráfico y se reduce el absentismo. Como ventaja adicional, la NovoSpeed Thermo ofrece un alto nivel de aislamiento térmico y puede cerrarse firmemente después de la hora de cierre.
Una inversión que se amortiza en muy poco tiempo.

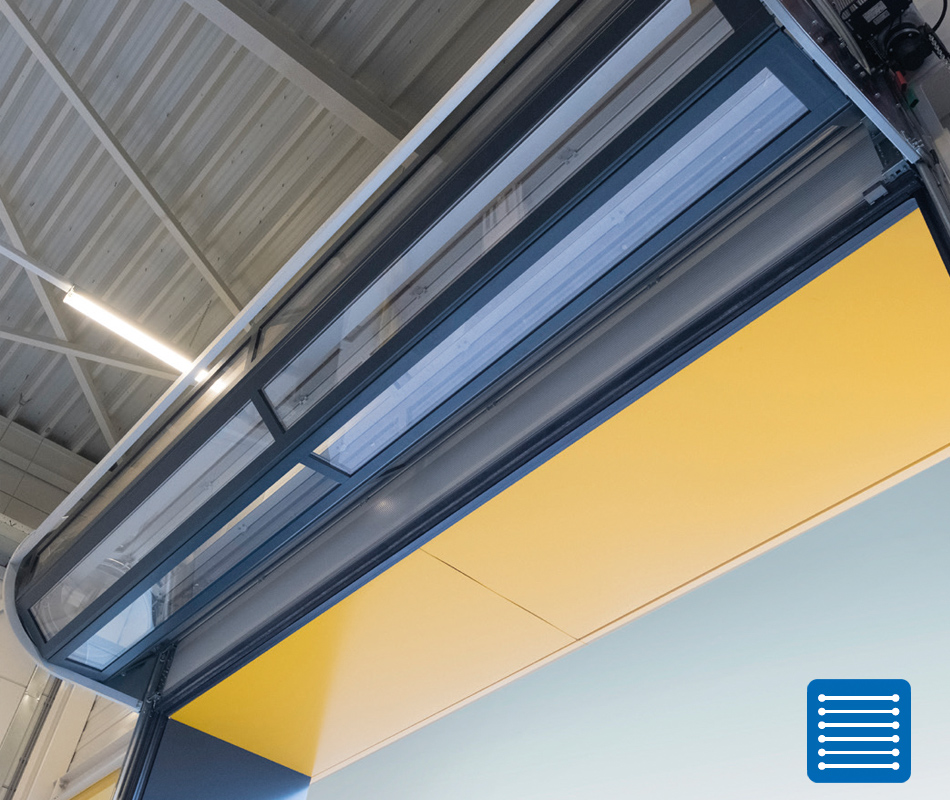

AHORRA ESPACIO La puerta espiral NovoSpeed Thermo es una innovación moderna que apenas ocupa espacio gracias a su sistema espiral especial y a su accionamiento por cadena. Para evitar el desgaste, las secciones no se pliegan entre sí, sino que se enrollan para que no se toquen. La NovoSpeed Thermo es una solución excelente, sobre todo si la construcción del techo no tiene espacio suficiente para una puerta seccional.
El NOVOSPEED TH ERMO requiere poco mantenimiento durante más de 200.000 ciclos y, por lo tanto, requiere poco mantenimiento. Como el automatismo no necesita muelles, no es necesario ningún mantenimiento adicional.
Además, los elementos verticales constan de dos partes, de modo que las secciones pueden sustituirse rápida y fácilmente en caso de daños.
SELFREPAIR
Además de los colores estándar, la hoja de la puerta está disponible en cualquier color RAL (a excepción de los colores fluorescentes y los colores de tráfico).
CONTROL
| Superficie máx. (An × Al) | 25 m² |
| Anchura máx. | 5.000 mm |
| Altura máx. | 5.000 mm |
| resistente al viento hasta min. | 11 Bft |
| clase de carga de viento máx. según EN 12424 | 3 |
| Velocidad de apertura con regulador de frecuencia | 1,1 m/s |
| Velocidad de cierre con regulador de frecuencia | 0,5 m/s |
| Espesor del panel, secciones aislantes | 40 mm |
| Valor U con secciones aislantes, 5.000 × 5.000 mm | 1,77 W/m²K |
| Secciones de ventana NovoLux disponibles | sí |
| Aptitud como puerta exterior | sí |

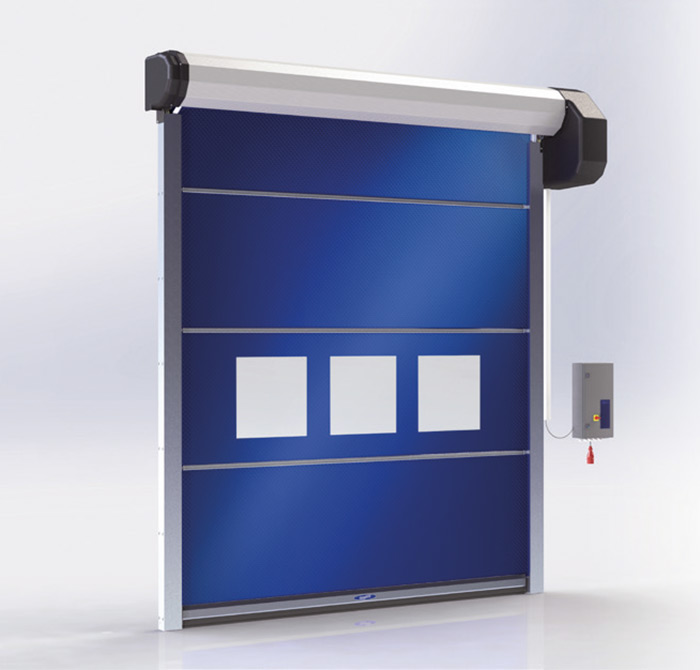

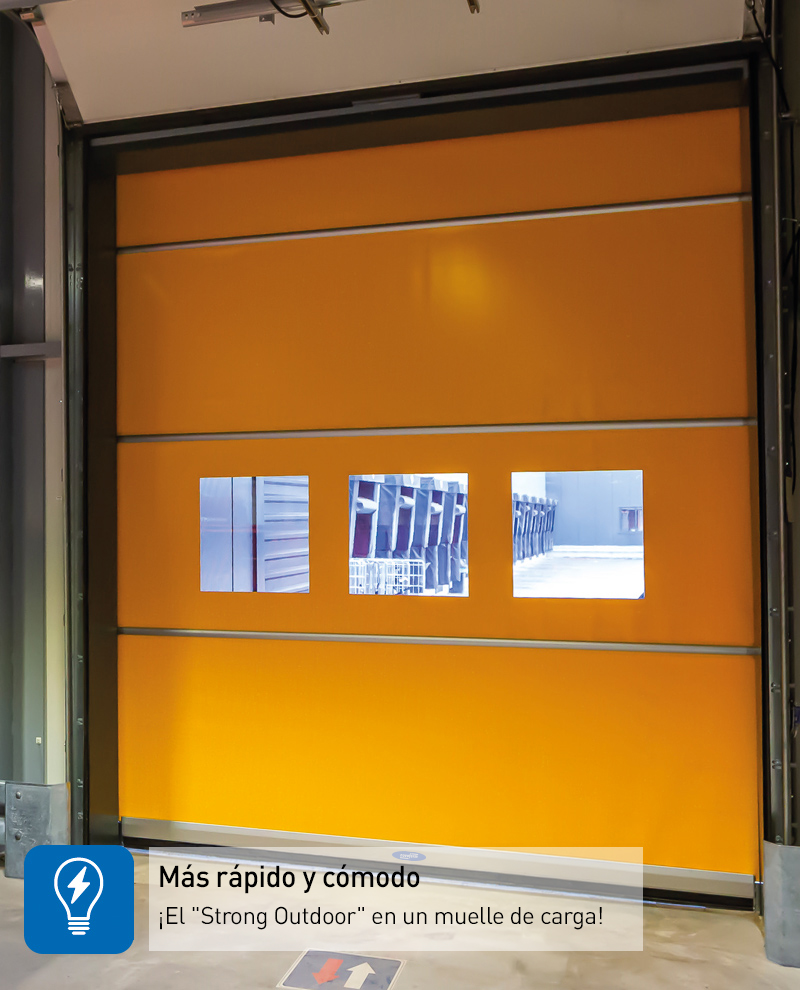

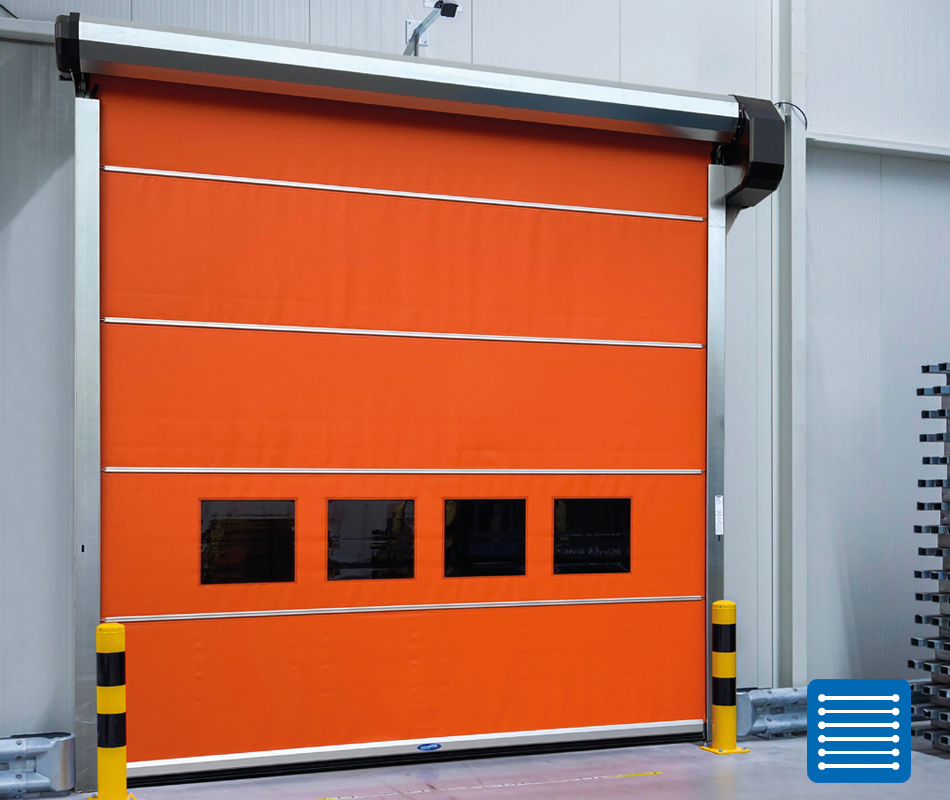

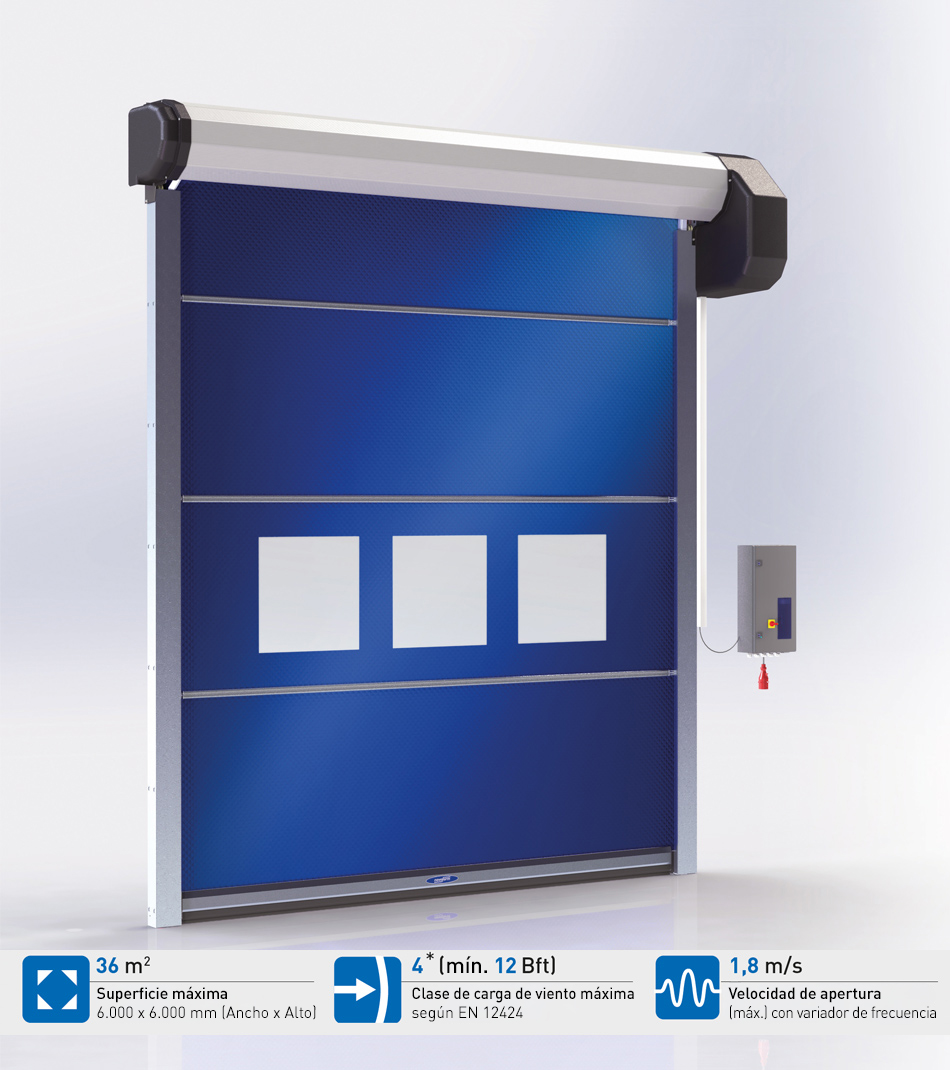

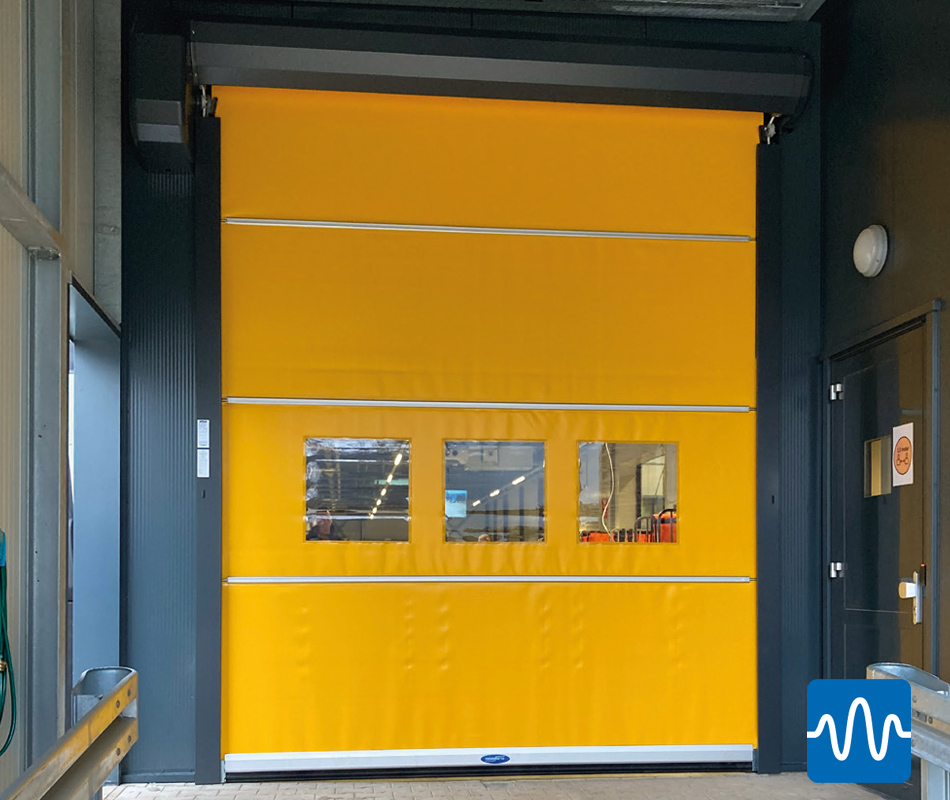

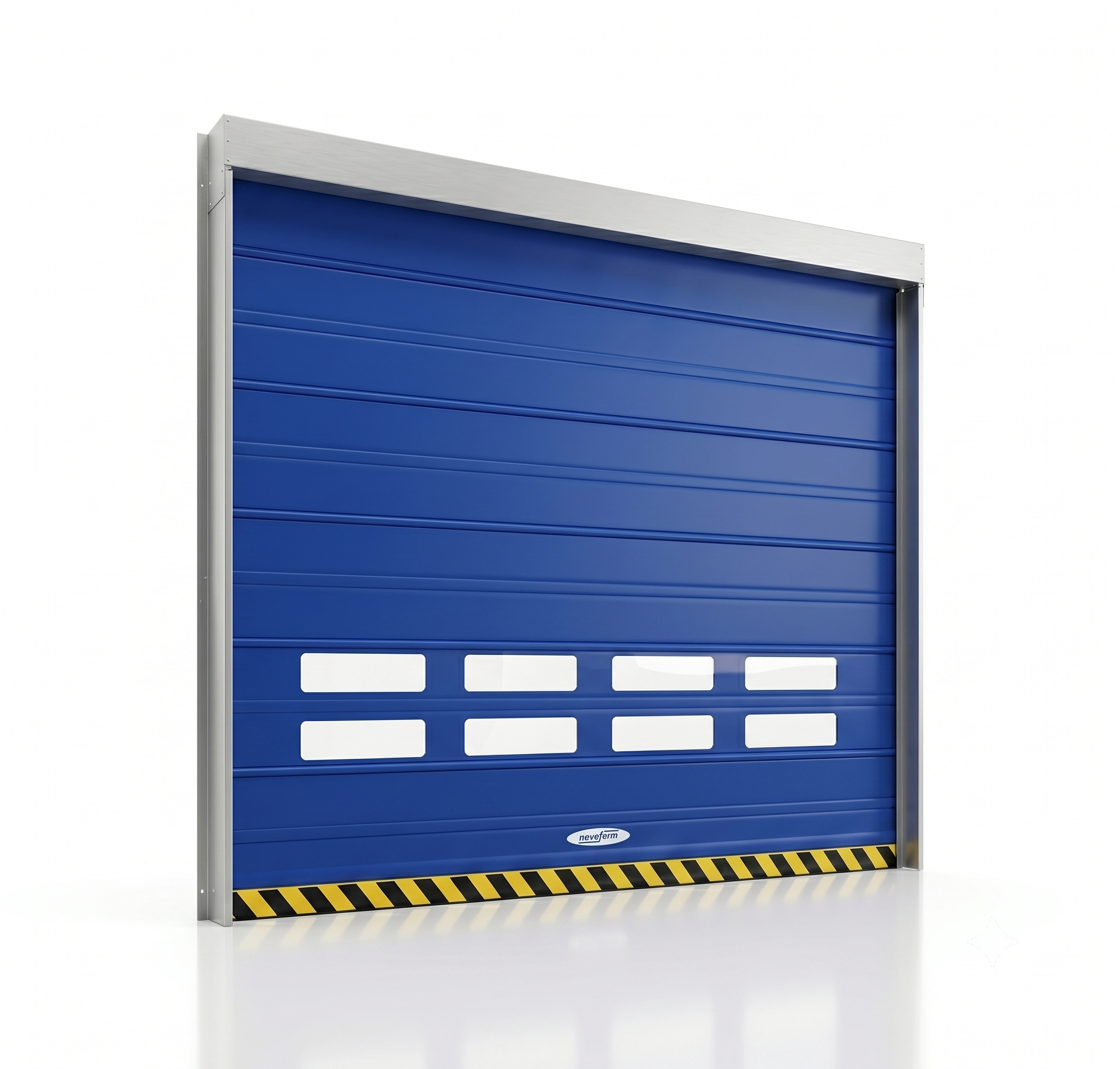

Detalles Strong Outdoor
Detalles Strong Outdoor
PUERTA RÁPIDA AUTORREPARABLE
El STRONG OUTDOOR es el SpeedRoller definitivo para los casos realmente difíciles.
Los componentes robustos y la tecnología fiable garantizan un funcionamiento sin problemas.
El modelo Strong Outdoor se ha desarrollado especialmente para su instalación en paredes exteriores, sobre todo en caso de grandes aberturas y cargas de viento elevadas. Los raíles robustos con juntas integradas evitan las corrientes de aire y garantizan un clima interior agradable.
El sistema de control electrónico garantiza que esta gran puerta se abra a 1,8 m/s*.
APLICACIÓN
- Instalación en la pared exterior (interior)
- Centros de distribución
- Almacenes
- Grandes naves industriales
- Industria pesada
PROPIEDADES
- RESISTENTE AL VIENTO hasta 12 Bft (anchura hasta 4.000 mm) mín. clase de viento 3 según EN 12424 (anchura > 4.000 mm) mín. clase de viento 4 según EN 12424 (anchura ≤ 4.000 mm)
- AISLAMIENTO ACÚSTICO : la cortina de la puerta está equipada de serie con aislamiento acústico adicional
- SEGURO : con rejilla de luz de serie

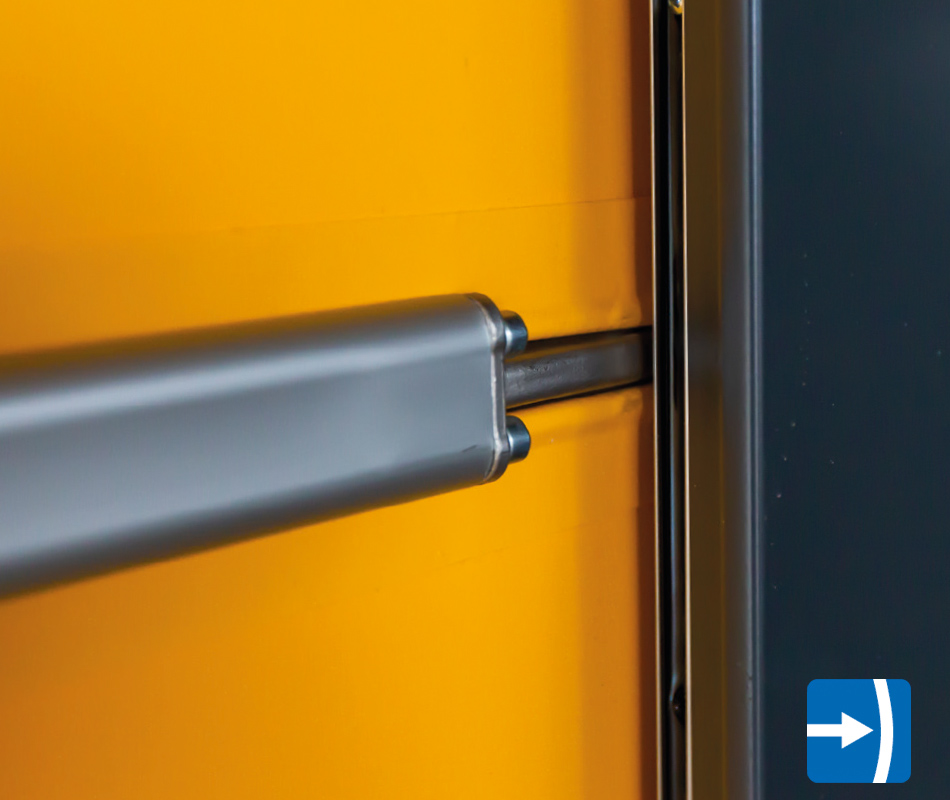

- ROBUSTO: guías de acero en los carriles y nuevas tapas finales en las bisagras guían la cortina de la puerta
- RÁPIDA INSTALACIÓN : el nuevo sistema de carriles y tensores está premontado en los carriles
- Se acabaron las corrientes de aire: junta de cepillo en el carril y borde de cierre con junta de goma
- INSTALACIÓN: adecuada para todos los pasillos grandes de hasta 36m2 en las paredes interiores de los edificios y en el interior de las paredes exteriores
COLORES
Disponible de serie con cortina de puerta de 1,2 mm en los siguientes colores RAL:
Las guías laterales y la cubierta están disponibles opcionalmente en cualquier color RAL estándar. * Según la configuración.

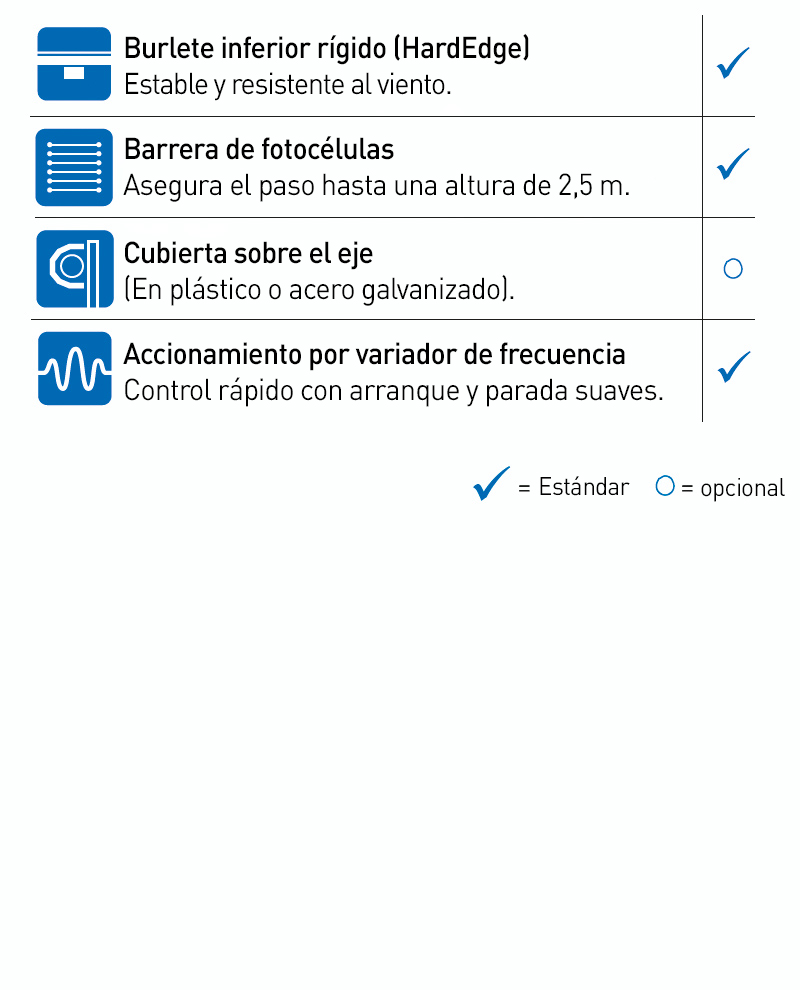

Opciones
EJEMPLOS DE APLICACIÓN
Las grandes naves industriales suelen ser utilizadas por grandes carretillas elevadoras y camiones, lo que requiere una puerta SpeedRoller grande y rápida que mantenga el clima interior agradable, sea fácil de manejar, no obstaculice el tráfico y funcione sin problemas durante muchos años. La puerta Strong Outdoor se ha desarrollado precisamente para estos casos. Gracias a su inteligente sistema de tensado, la cortina de la puerta permanece siempre tensada de forma óptima, incluso con una presión del viento muy elevada.
Todas las piezas relevantes están diseñadas para ser especialmente estables y garantizar muchos años de funcionamiento sin problemas en todas las condiciones.
CONTROL
| Superficie máx. (An × Al) | 36 m² |
| Anchura máx. | 6.000 mm |
| Altura máx. | 6.000 mm |
| resistente al viento hasta min. | 12 Bft |
| clase de carga de viento máx. según EN 12424 | 4 * |
| Velocidad de apertura con regulador de frecuencia | 1,8 m/s |
| Velocidad de cierre con regulador de frecuencia | 0,5 m/s |
| Grosor de la cortina | 1,2 mm |
| Aptitud como puerta exterior | sí |

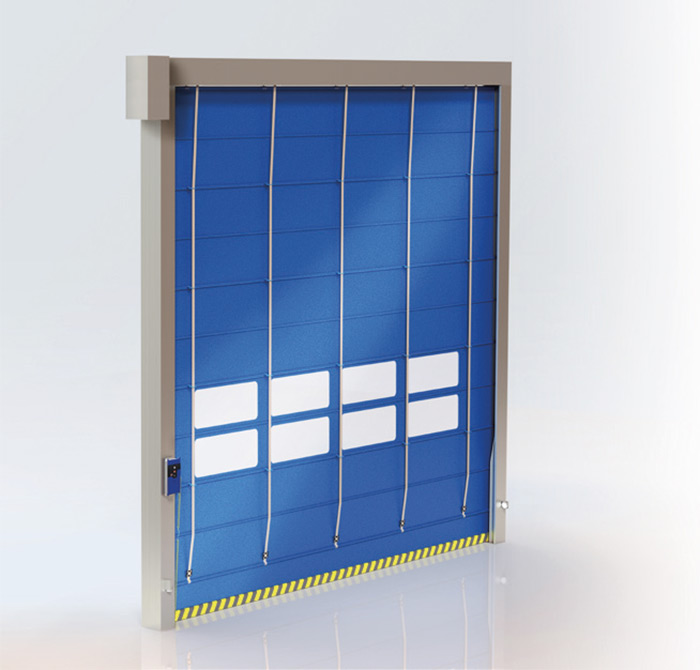

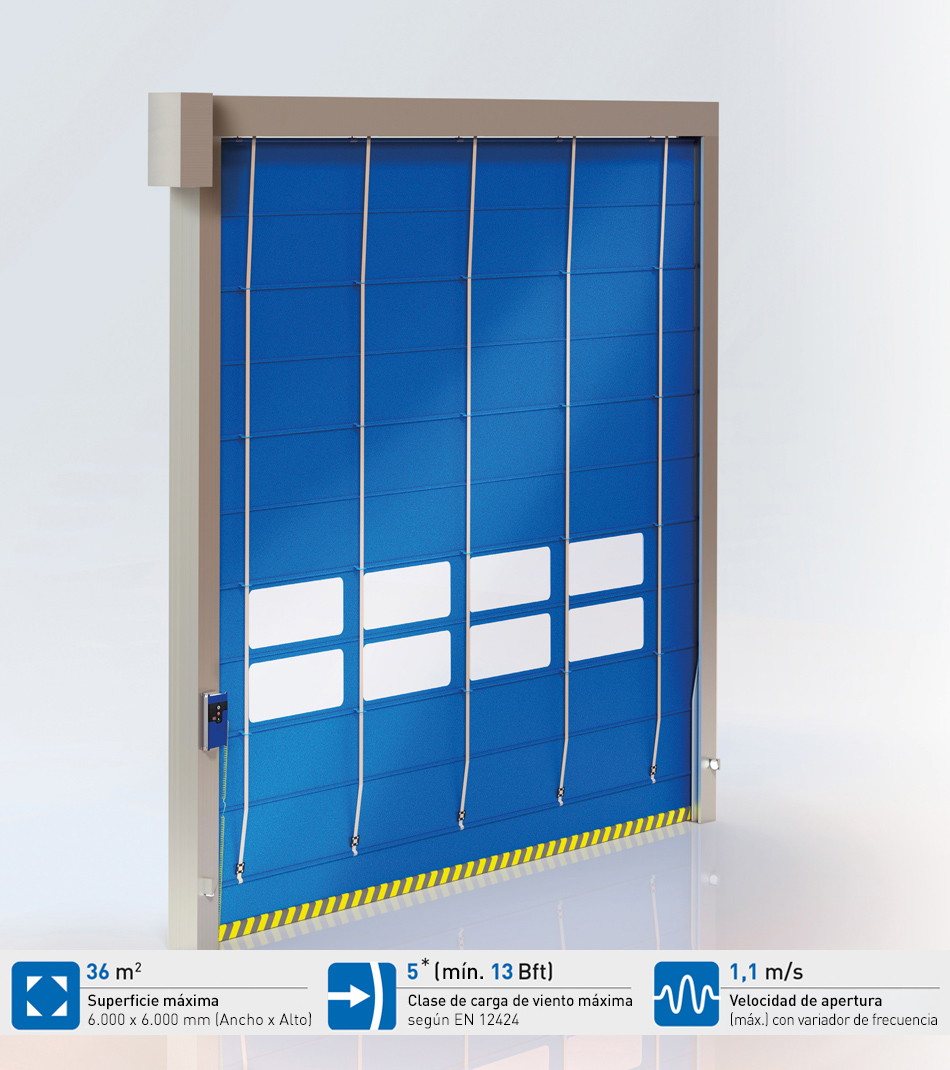

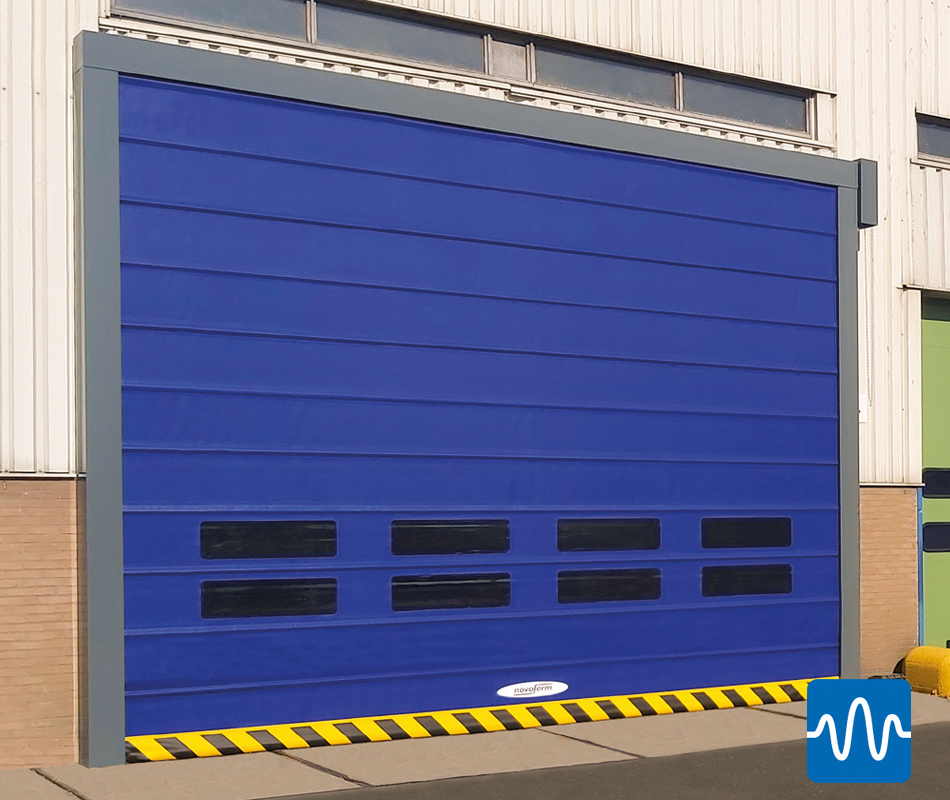

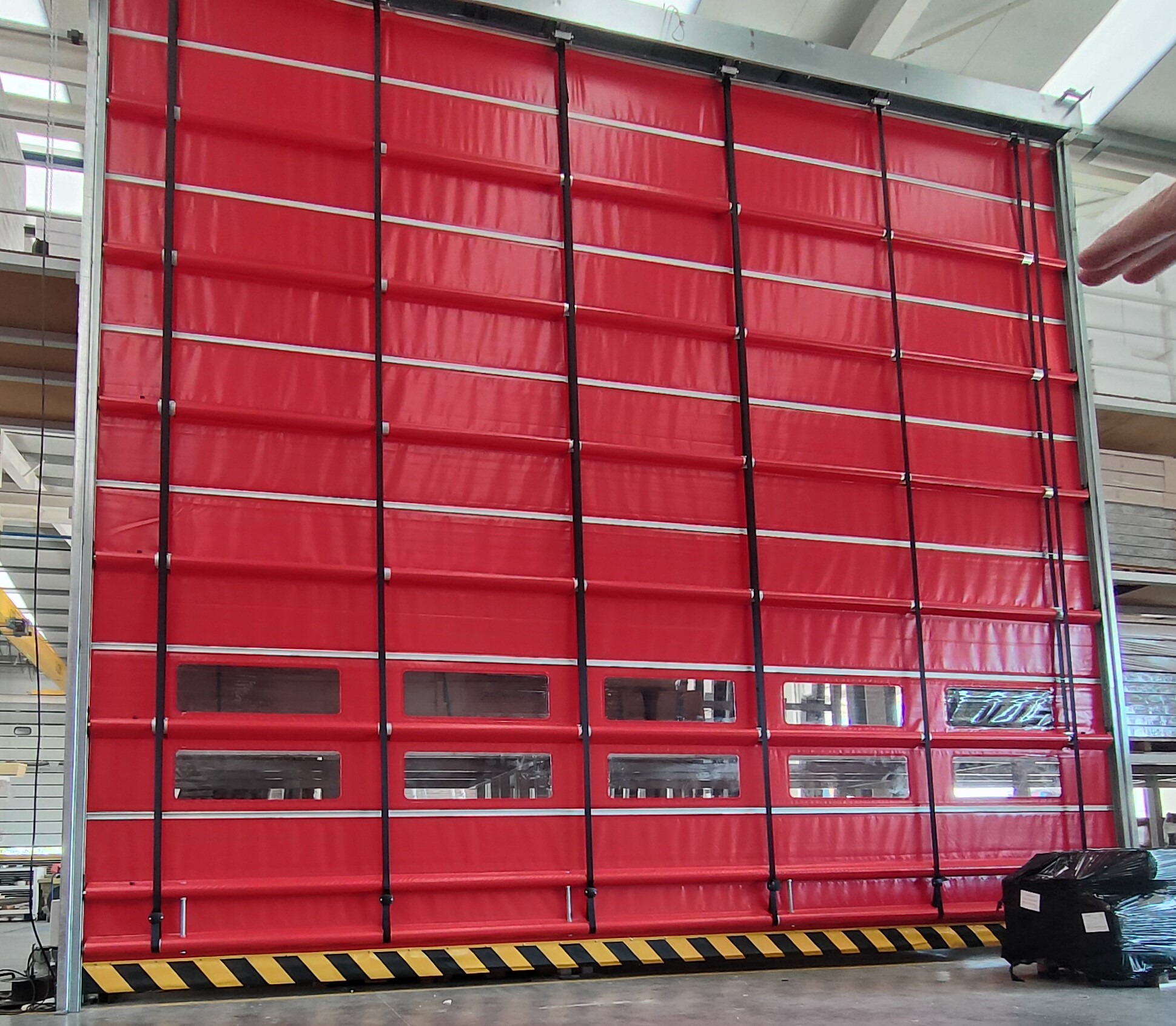

Detalles Novofold
Detalles Novofold
LARGA VIDA ÚTIL CON MUY BAJO MANTENIMIENTO
La puerta plegable NOVOFOLD se ha desarrollado especialmente para un uso intensivo en huecos de paredes exteriores de hasta 36 m2.
Ideal para el paso regular de carretillas elevadoras y mercancías voluminosas.
La hoja de la puerta está equipada con numerosos perfiles de refuerzo que, junto con la exclusiva tecnología de plegado, hacen que la puerta sea extremadamente estable incluso bajo una elevada presión del viento.
La caja de transmisión y las guías están completamente cerradas y los materiales utilizados hacen que la NovoFold sea adecuada para un uso prolongado en todas las condiciones.
APLICACIÓN
- Instalación en la pared exterior (interior y exterior)
- Centros de distribución
- Almacenes
- Grandes naves industriales
Industria pesada

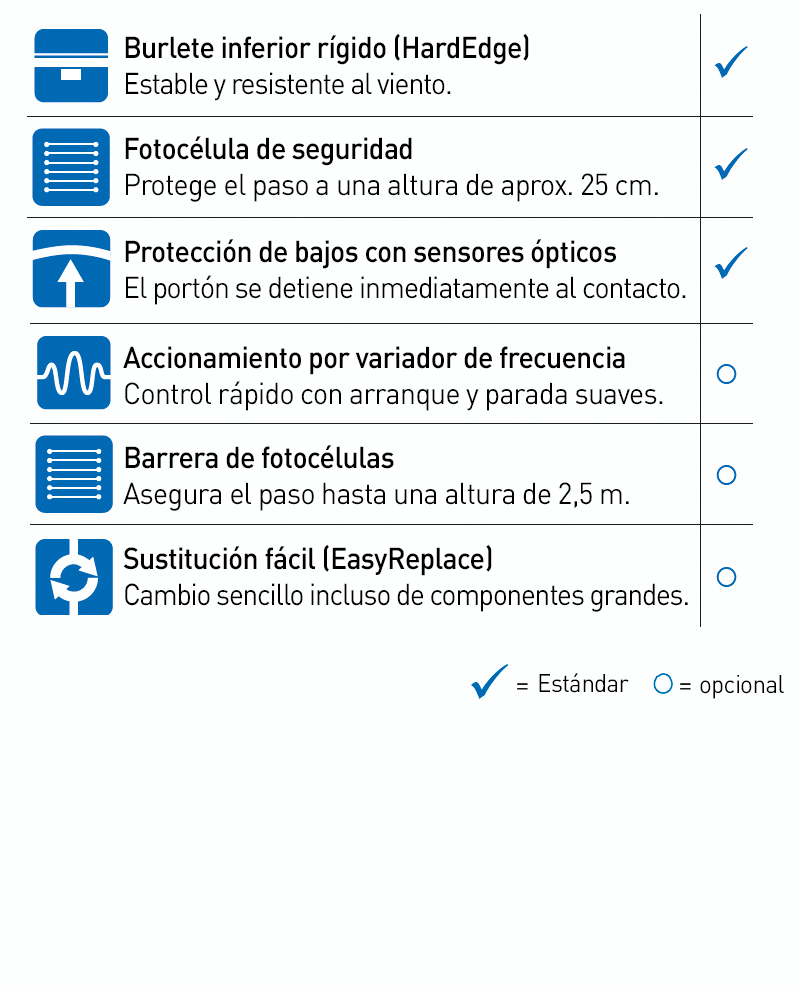

PROPIEDADES
- RESISTENTE AL VIENTO hasta min. 13 Bft min. clase de viento 3 según EN 12424 (versión estándar) min. clase de viento 5 según EN 12424 (versión reforzada)
- ROBUSTO: las guías y la caja de accionamiento llevan de serie una cubierta de acero. Esto también hace que el NovoFold sea adecuado para su instalación en exteriores.
- EXTREMO : la exclusiva tecnología de plegado y los materiales utilizados hacen que el NovoFold sea extremadamente fiable y robusto, incluso en condiciones adversas (alta presión del viento, lluvia, polvo, etc.).
- SEGURO: equipado con sensores ópticos en el borde de cierre: en cuanto el borde de cierre detecta un contacto, la puerta se abre inmediatamente.
- PROTECCIÓN DE ACCESO : el borde de cierre está provisto de un perfil de estanqueidad de goma blanda, opcionalmente se pueden suministrar juntas de cepillo adicionales.
EXTERIOR con recubrimiento de polvo de serie (RAL 7011).
COLORES
Disponible de serie con un peso de cortina de 900 g/m², en los siguientes colores RAL:
La NovoFold tiene una hoja de clase M2 con un peso de 900 g/m² y es, por tanto, como toda la construcción de la puerta, extremadamente robusta, para años de uso sin problemas en todas las condiciones.
Opciones
EJEMPLOS DE APLICACIÓN
¿TIENE YA UNA PUERTA SECCIONAL? Entonces puede ahorrar mucha energía, acelerar sus procesos y reducir el número de días de baja por enfermedad. Si deja la puerta seccional abierta durante el día, se pierde mucha energía. Además, las corrientes de aire no son buenas para la salud de sus empleados. Si, por el contrario, cierra la puerta seccional cada vez que pasa alguien, pierde un valioso tiempo de producción y los empleados tienen que esperar mucho tiempo en la corriente de aire a que se abra la puerta cada vez.
Si instala una NovoFold en el exterior de la pared exterior, podrá eliminar de un plumazo los inconvenientes de su lenta puerta seccional actual.
LOS SISTEMAS DE RECUPERACIÓN DE RESIDUOS se enfrentan a menudo al polvo y la suciedad. Esto dificulta el uso de puertas rápidas, ya que la suciedad queda atrapada en el tejido al enrollarse. Además, la cortina de la guía puede resultar dañada si se acumula demasiada suciedad. Con NovoFold, esto ya no es posible gracias a la tecnología especial de plegado. Además, la cortina de la puerta, especialmente resistente, apenas es sensible al polvo y la suciedad. Lo mismo ocurre con el resto de la construcción.
Esto hace que el NovoFold sea ideal para empresas de tratamiento de residuos y todos los demás negocios en los que se acumula mucho polvo y suciedad.
EL NOVOFOLD es adecuado para cualquier tipo de paso. No importa si hay mucho tráfico, mucha presión del viento, condiciones climáticas adversas, polvo y suciedad:
¡El NovoFold funciona de forma fiable a largo plazo!

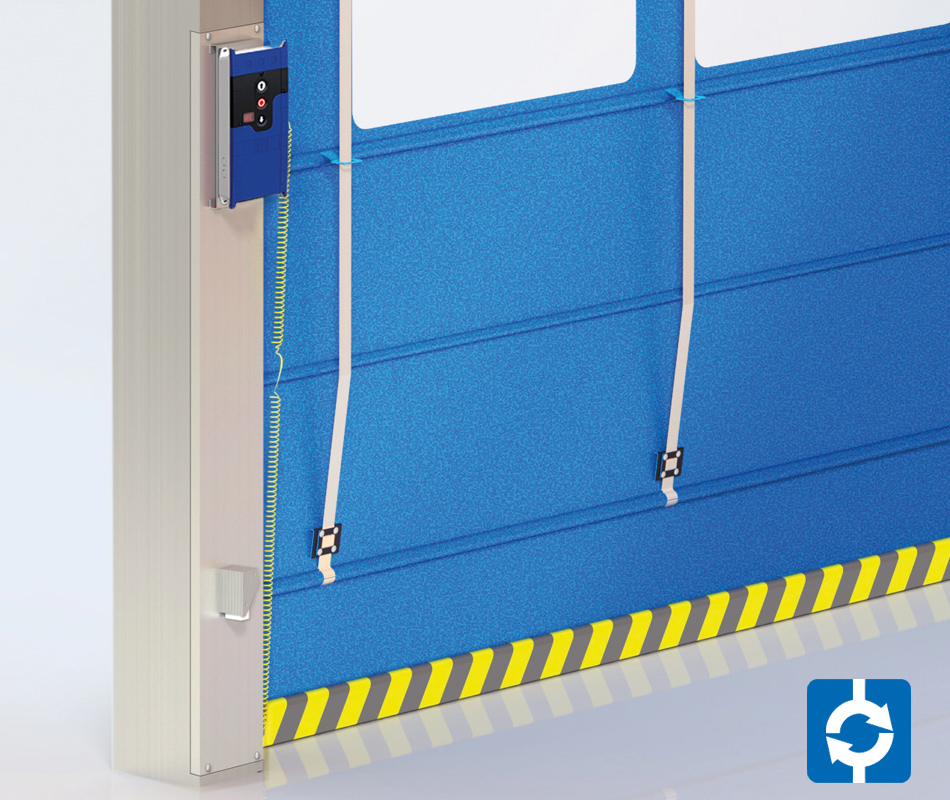

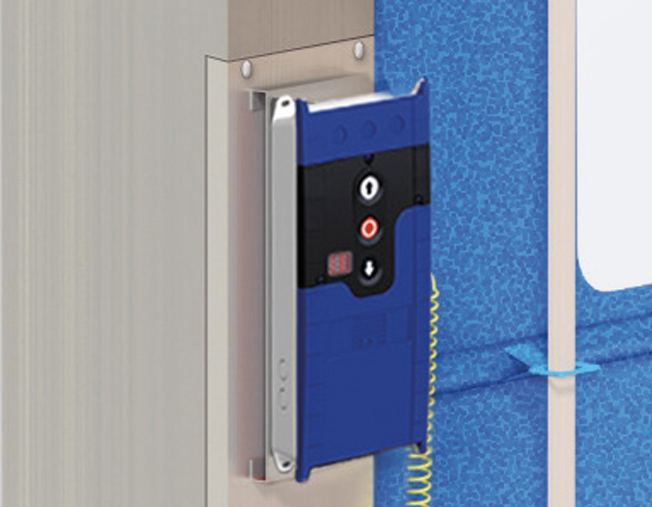

EASYREPLACE | Opción
La opción EasyReplace facilita enormemente la sustitución completa y parcial de la cortina de la puerta gracias a las cubiertas de carril extraíbles.
CONTROL
| Superficie máx. (An × Al) | 36 m² |
| Anchura máx. | 6.000 mm |
| Altura máx. | 6.000 mm |
| resistente al viento hasta min. | 13 Bft |
| clase de carga de viento máx. según EN 12424 | 5 * |
| Velocidad de apertura con regulador de frecuencia | 1,1 m/s |
| Velocidad de cierre con regulador de frecuencia | 0,5 m/s |
| Velocidad de apertura/cierre con control estándar | 0,9 m/s |
| Peso de la cortina, clase M2 | 900 g/m |
| Aptitud como puerta exterior | sí |
Tecnología y detalles
Clasificación de la carga de viento
Clasificación de la carga de viento
Fuerza del viento | Presión del viento en pascales | Velocidad del viento | Clasificación según DIN EN 12424 | Aplicación |
0 - viento en calma | 0,0 - 0,0 | < 1 km/h | Baja presión del viento Apertura de puerta pequeña Habitaciones pequeñas Uso ocasional | |
1 - corriente de aire tranquila | 0,0 - 0,1 | 1 - 5 km/h | ||
2 - brisa ligera | 2,0 - 5,9 | 6 - 11 km/h | ||
3 - brisa ligera | 6,9 - 17,7 | 12 - 19 km/h | ||
4 - brisa moderada | 18,6 - 38,3 | 20 - 28 km/h | presión media del viento mayor apertura de la puerta habitaciones más grandes uso regular | |
5 - brisa fresca | 39,2 - 70,6 | 29 - 38 km/h | ||
6 - viento fuerte | 71,6 - 116,7 | 39 - 49 km/h | ||
7 - viento fuerte | 117,7 - 179,5 | 50 - 61 km/h | ||
8 - viento fuerte | 180,5 - 262,9 | 62 - 74 km/h | ||
9 - tormenta | 263,9 - 365,9 | 75 - 88 km/h | Clase 1 - 300 N/m | alta presión del viento gran apertura de la puerta grandes espacios en la pared exterior uso intensivo |
10 - tormenta severa | 366,9 - 495,4 | 89 - 102 km/h | Clase 2 - 450 N/m | |
11 - tormenta huracanada | 496,4 - 652,4 | 103 - 117 km/h | Clase 3 - 700 N/m | |
12 - huracán | 653,3 - 836,8 | 118 - 133 km/h | Clase 4 - 1.000 N/m | |
13 - Huracán | 837,8 - 1.039,9 | 134 - 149 km/h | Clase 5 > 1.000 N/m | |
14 - Huracán | 1.049,7 - 1.294,9 | 150 - 166 km/h | ||
15 - Huracán | 1.304,7 - 1.579,4 | 167 - 183 km/h |
Datos técnicos - Controles
Datos técnicos - Controles
| Descripción de la | T100R | T100R FU, 1,5 kW | T100R FU, 3 kW | TS971 / TS981 | |
Versión | Carcasa de plástico (IP54) 219 × 256 × 117 mm | ● | |||
| Carcasa de plástico (IP54) con extensión 219 × 550 × 117 mm | o | ● | |||
| Puerta exterior | ● | ||||
| Carcasa de plástico (IP65) 155 × 380 × 80 mm | ● | ||||
Conexión | L+N+PE, 230 V/50 Hz/16 A (lento) ± 10 %, enchufe CEE de 3 clavijas. | ● | |||
| 3L+N+PE, 400 V/50 Hz/16 A ± 10 %, enchufe CEE de 5 clavijas | ● | ● | ● | ||
| Final de carrera digital DES | ● | ● | ● | ● | |
| Dos relés adicionales libres de potencial | ● | ● | ● | ● | |
Funcionamiento | Pulsador de apertura/parada/cierre (interruptor de membrana). | ● | ● | ● | ● |
| Pulsadores externos (apertura/parada/cierre o temporizador) | o | o | o | o | |
| Mando a distancia, tipo Keeloq / Multibit (integrado) | o | o | o | o | |
| MagicSwitch: panel de control sin contacto | o | o | o | o | |
| Interruptor con llave: determina quién puede pasar | o | o | o | o | |
| Interruptor de tiro de cuerda: accionamiento para peatones o desde una carretilla elevadora | o | o | o | o | |
| Bucle de inducción: 2 canales (separados) | o | o | o | o | |
| IXIO S: Detector de infrarrojos para instalación interior hasta H = 3,5 m | o | o | o | o | |
| IXIO D: Sensor de infrarrojos y detector de movimiento para instalación en interiores hasta H = 3,5 m | o | o | o | o | |
| Radar: detector de movimiento para instalación interior y exterior hasta H = 6 m | o | o | o | o | |
| Condor: sensor de infrarrojos y detector de movimiento para interiores y exteriores hasta H = 6 m | o | o | o | o | |
Seguridad | Rejilla fotoeléctrica: Aseguramiento de todo el pasillo hasta H = 2.500 mm | o | o | o | o |
| Barrera de luz: Protección del paso a la altura de las rodillas | o | o | o | o | |
| IXIO D: Sensor de infrarrojos y detector de movimiento para instalación en interiores hasta H = 3,5 m | o | o | o | o | |
| Condor: Sensor de infrarrojos y detector de movimiento para instalación interior y exterior hasta H = 6 m | o | o | o | o | |
| Semáforo rojo/verde (extensión A800) | o | o | o | o | |
| Luz intermitente | o | o | o | o | |
| Indicador de posición de portería | o | o | o | o | |
| Señal sonora al cerrar (opcional) | o | o | o | o | |
Especial | 3 relés libres de potencial | o | o | o | |
| Función de bloqueo bidireccional | o | o | o | o | |
| Función de bloqueo | - / o | ||||
| Toma para detector de bucle de inducción (precableado) | ● | ● | ● | ● | |
| Soporte 2 × 70 mm | ● | ||||
Unidad de control SpeedRoller | PRIME | ● | o | ||
| Prime-XF | ● | ||||
| Strong-E | ● | o | |||
| Fuerte-FV | ● | o | |||
| Fuerte | ● | o | |||
| NovoZip | o | ● / o | |||
| NovoSpeed Thermo | ● / o | ||||
| Fuerte al aire libre | ● | ||||
| NovoFold | ● / o | ||||
| ● = versión estándar o = opcional | |||||
Datos técnicos - Puertas enrollables de accionamiento rápido para uso exterior
Datos técnicos - Puertas enrollables de accionamiento rápido para uso exterior
descripción | unidad | NovoZip | Termo | Exterior resistente | NovoFold | |
Control de velocidad | Control estándar | abierto en m/s (aprox.) | 0,9 | |||
cerca en m/s (aprox.) | 0,9 | |||||
| Control con regulador de frecuencia | apertura en m/s (aprox.) | 2,0 | 1,1 | 1,8 | 1,1 | |
cerca en m/s (aprox.) | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Seguridad | EN 13241 | ● | ● | ● | ● | |
| Resistencia al viento | Valor mínimo, en Bft | [con el optimizador WindLoad] | 11 (- 117 km/h) | 11 (- 117 km/h) | 12 (- 133 km/h) | 13 (- 149 km/h) |
| Clase de carga de viento | máx., según EN 12424 | Clase 3 | Clase 3 | Clase 4 (B ≤ 4m) | Clase 5 | |
Tamaño de la puerta | anchura | en mm, máx. | 4.500 | 5.000 | 6.000 | 6.000 |
| Altura | en mm, máx. | 4.500 | 5.000 | 6.000 | 6.000 | |
| Superficie máx. | en m², máx. | 20,25 | 25 | 36 | 36 | |
Tamaño total sin las distancias de montaje necesarias | Anchura lado de accionamiento | anchura libre + mm | 310 | 470 | 345/360 | 520 |
| Anchura lado de apoyo | anchura libre + mm | 120 | 150 | 195 | 220 | |
| Altura | Altura libre + mm | 500 | 1.100 | 650 | 1.070 | |
| Profundidad | de la pared, en mm | 370 | 1.200 | 435 | 400 | |
| Anchura con cubierta protectora, lado de accionamiento | Anchura libre + mm | 310 | 350 | 430 | 520 | |
| Anchura con cubierta protectora, lado del rodamiento | anchura libre + mm | 120 | 150 | 240 | 220 | |
| Altura con tapa protectora | Altura libre + mm | 500 | 1.100 | 700 | 1.170 | |
| Profundidad con tapa protectora | de la pared, en mm | 370 | 1.200 | 570 | 400 | |
| Unidad de control de gran tamaño T100R FU 3 kW [400 V, 3L+ N + PE, IP65]. | An × Al × P = 300 × 600 × 160 mm | ● | ||||
| GFA TS971 | An × Al × P = 155 × 386 × 90 mm | ● | ● | ● | ||
| GFA TS981 | An × Al × P = 190 × 300 × 115 mm | o | o | o | ||
| Autorreparación | Retracción automática (autorreparación) | ● | ||||
| Construcción de la puerta | autoportante | ● | ||||
Cortina de la puerta | Espesor de las secciones transparentes | 0,8 / 20 mm | 0,8 mm | 20 mm | 0,8 mm | 0,8 mm |
| Grosor de la cortina de plástico de color de la puerta | 0,7 / 1,0 / 1,2 mm | 1,0 mm | 1,2 mm | 1,2 mm | ||
| Espesor de las secciones de aislamiento | 40 mm | 40 mm | ||||
| Tensado de la cortina de la puerta | Sistema de tensado | ● | ||||
| Sistema de transmisión con cadenas sin fin/cable de acero | ● | |||||
Material de la guía/acabado de la superficie | Acero, galvanizado/recubierto de polvo | ● / - | ● / - | ● / - | ● / ● | |
| Acero inoxidable (304), pulido | o | o | o | |||
| Pintado/recubierto de polvo en color RAL según los requisitos del cliente | o | o | o | |||

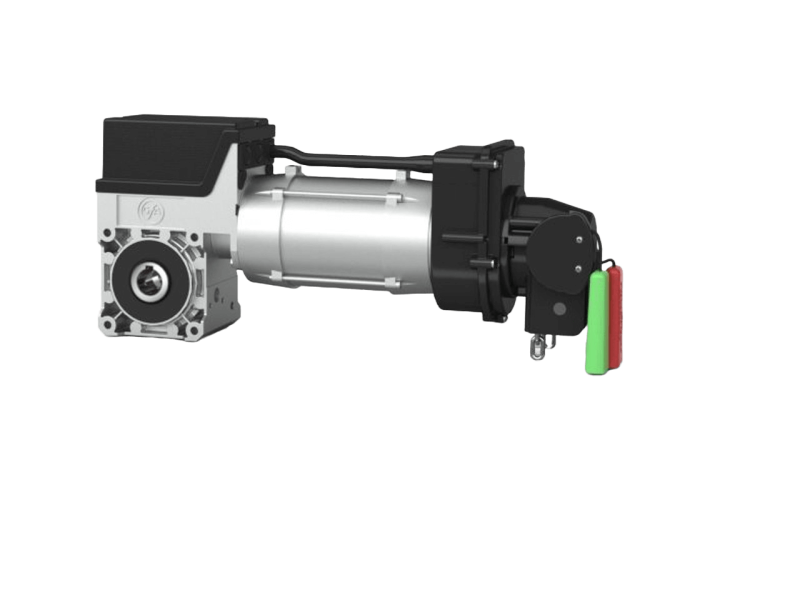

Unidad de accionamiento y control | Finales de carrera electrónicos DES | ● | ● | ● | ● | |
| Fuente de alimentación | 230 V, L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | ||
| Fusible | 16 A lento | 16 A lento | 16 A lento | 16 A lento | ||
| Interruptor principal | o | o | o | o | ||
| Interruptor de parada de emergencia | o | o | o | o | ||
| Detección de dirección en la apertura de la puerta | Rejilla fotoeléctrica | ● | ● | ● | o | |
Barrera de luz + borde de cierre de seguridad | o | o | o | ● | ||
Detector de radar | o | o | o | o | ||
| Dispositivo de seguridad de borde de cierre | Optosensores | o | o | |||
Apertura de emergencia | Manivela | ● | ● | |||
| Cadena de tracción | o | ● | o | ● | ||
| SAI, 230 V | sólo con regulador de frecuencia de 230 V | o | ||||
| ● = versión estándar o = opcional | ||||||
Montaje
¿Cómo se instalan las persianas rápidas Novoferm?
Los siguientes vídeos ilustran la instalación paso a paso de las persianas enrollables rápidas Novoferm. Los vídeos sólo pretenden ser un complemento de las instrucciones de instalación, funcionamiento y mantenimiento. No sustituyen a una instalación profesional realizada por personal cualificado y formado.
INSTALACIÓN DE UNA PERSIANA ENROLLABLE DE ALTA VELOCIDAD
Haga clic en la animación de la izquierda para ver una demostración visualmente atractiva de la instalación de una puerta enrollable de accionamiento rápido Novoferm utilizando como ejemplo el modelo NovoSpeed Strong Outdoor.
Encontrará animaciones / vídeos detallados sobre las ventajas, la instalación y la programación de las puertas enrollables de accionamiento rápido Novoferm en el canal YouTube de Novoferm:
https://www.youtube.com/NovofermVideos
MONTAJE NOVOSPEED THERMO
INSTALACIÓN DE UNA PERSIANA ENROLLABLE DE ALTA VELOCIDAD
Haciendo clic en la animación de la izquierda, se ilustra de forma visualmente atractiva la instalación de una puerta enrollable de accionamiento rápido Novoferm utilizando como ejemplo el modelo NovoSpeed Thermo.
Encontrará animaciones / vídeos detallados sobre las ventajas, la instalación y la programación de las puertas enrollables de accionamiento rápido Novoferm en el canal YouTube de Novoferm:
https://www.youtube.com/NovofermVideos
MONTAJE DE LA PUERTA PLEGABLE NOVOFOLD
INSTALACIÓN DE UNA PERSIANA ENROLLABLE DE ALTA VELOCIDAD
Haga clic en la animación de la izquierda para ver una demostración visualmente atractiva de cómo instalar una puerta enrollable de accionamiento rápido Novoferm utilizando como ejemplo la puerta plegable NovoFold.
Encontrará animaciones / vídeos detallados sobre las ventajas, la instalación y la programación de las puertas enrollables de accionamiento rápido Novoferm en el canal YouTube de Novoferm:
https://www.youtube.com/NovofermVideos
¿Hemos despertado su interés?
Novoferm trabaja con una amplia red de distribuidores especializados en España - en su zona. Nuestros distribuidores especializados autorizados de Novoferm ofrecen asesoramiento profesional, venta, mediciones, instalación, desmontaje y eliminación ecológica de nuestros productos a precios competitivos con todo incluido.
Estaremos encantados de ayudarle.
