UNIDADES OPERATIVAS

Todas las unidades de control Novoferm están equipadas de serie con funciones operativas configurables para "subir", "bajar" y "parar". Pueden conectarse todas las unidades de control enumeradas en la página siguiente. También pueden seleccionarse diversas ampliaciones y opciones de seguridad. Las puertas Novoferm son adecuadas para casi cualquier uso.

OPCIONES DE CONTROL

Todos los componentes de accionamiento estándar pueden conectarse a las unidades de control Novoferm. Aquí le mostramos una pequeña selección de las muchas posibilidades. Dependiendo de la versión, las unidades de control SpeedRoller ofrecen numerosas opciones de programación diferentes. Por ejemplo, la velocidad de marcha, el tiempo de apertura, la parada a media altura, etc. pueden ajustarse según las necesidades. Todos los mandos Novoferm están equipados de serie con funciones operativas configurables para "subir", "bajar" y "parar". Pueden conectarse todos los mandos que figuran en la página siguiente. También pueden seleccionarse diversas ampliaciones y opciones de seguridad. Las puertas Novoferm son adecuadas para casi cualquier uso.

UNIDADES DE MANDO También es posible el control de semáforos, el control de enclavamientos y mucho más. Por supuesto, la seguridad también es un aspecto muy importante. Existen muchos dispositivos de seguridad que le ayudarán a utilizar su SpeedRoller de la forma más eficaz y segura posible.

¿Le gustaría saber qué opciones son las más adecuadas para su aplicación? Póngase en contacto con nuestro personal de ventas o con su distribuidor más cercano.

Vista general de los controles de las puertas

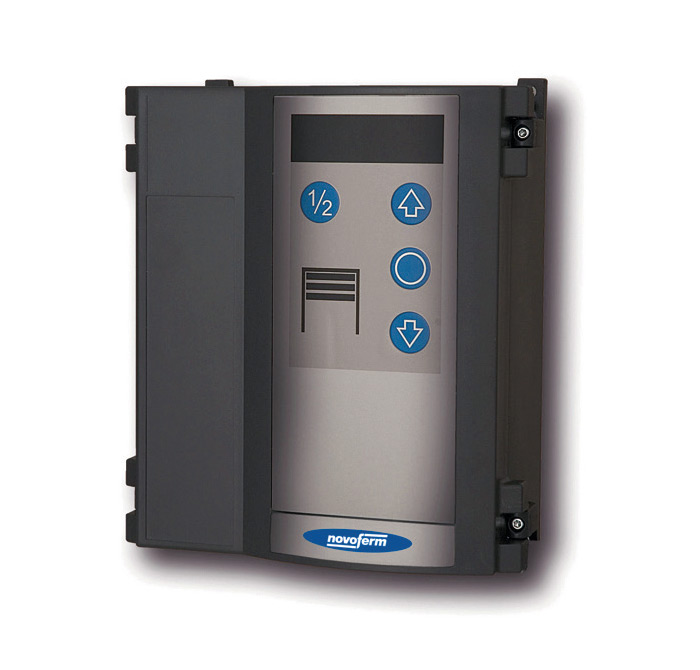

Unidad de control T100 R para puertas seccionales industriales y persianas enrollables con mayores requisitos de 24 V CC.

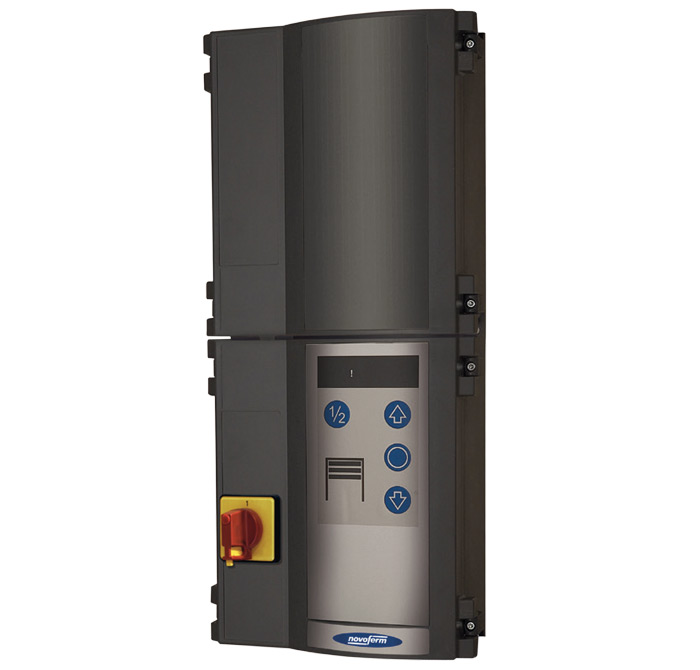

Unidad de control T100R FU 1,5 kW para puertas rápidas de láminas, puertas enrollables y puertas seccionales industriales con convertidor de frecuencia.

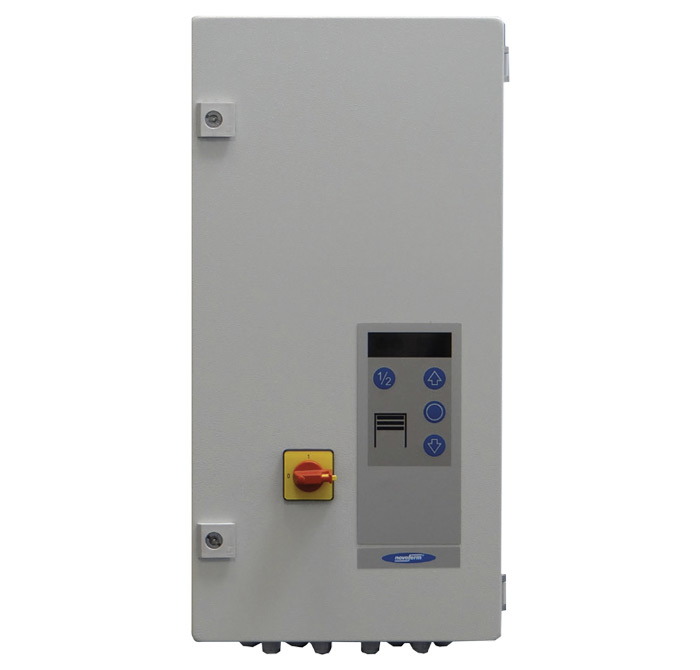

Unidad de control T100R FU, 3 kW para puertas rápidas de láminas, puertas enrollables y puertas seccionales industriales con convertidor de frecuencia.

Servicio y seguridad

Servicios

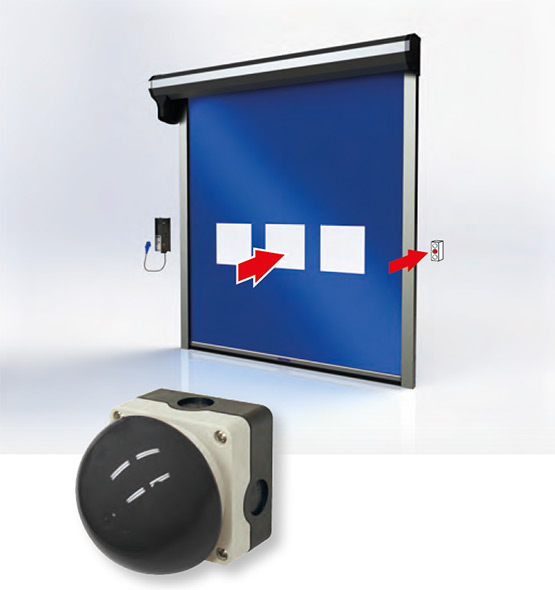

PULSADOR | Funcionamiento Los pulsadores se utilizan principalmente para el transporte de pasajeros.

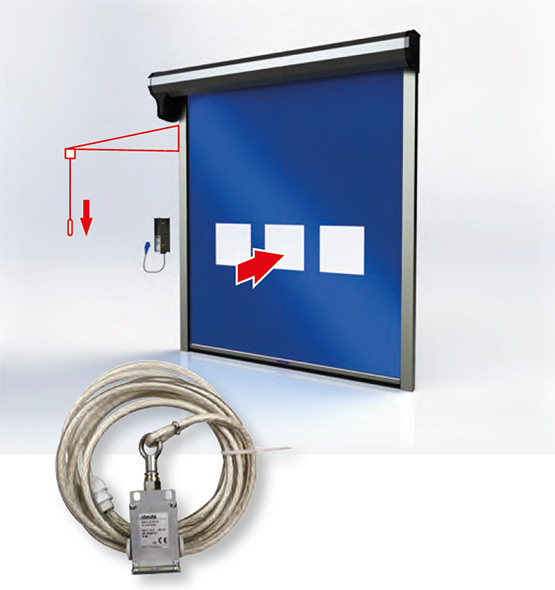

INTERRUPTOR DE TREN | Funcionamiento Hay un cable de tracción suspendido a unos metros delante de la puerta. Éste puede ser accionado por peatones o por la carretilla elevadora sin tener que bajarse de ella. Por lo tanto, este tipo de funcionamiento es especialmente eficaz cuando hay mucho tráfico de carretillas elevadoras.

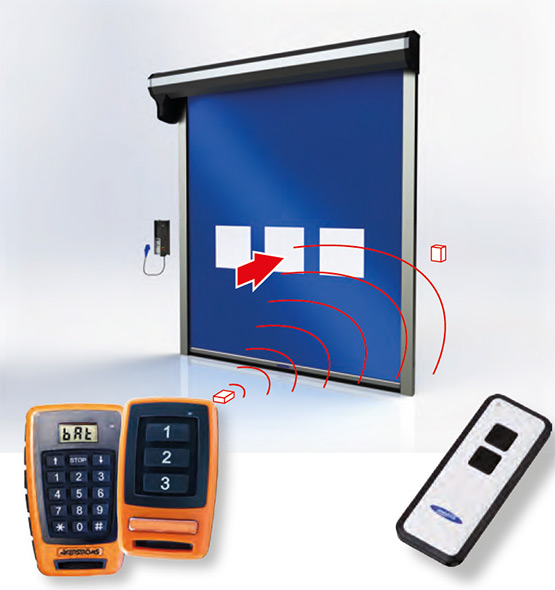

MANDO A DISTANCIA | Funcionamiento Un mando a distancia (emisor y receptor) ofrece la posibilidad de controlar el acceso: sólo las personas y los vehículos que dispongan del mando a distancia adecuado pueden accionar la puerta. Disponible con uno o varios canales.

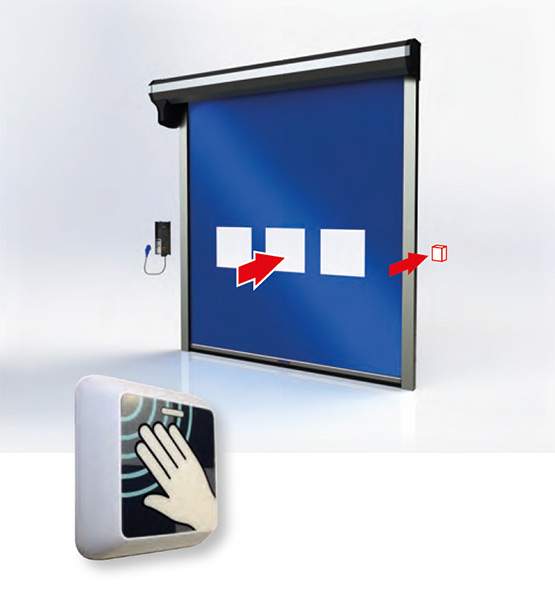

MAGICSWITCH | Funcionamiento El MagicSwitch funciona como un pulsador convencional, con la diferencia de que no es necesario tocarlo. Ideal para la industria alimentaria y salas blancas.

Servicio y seguridad

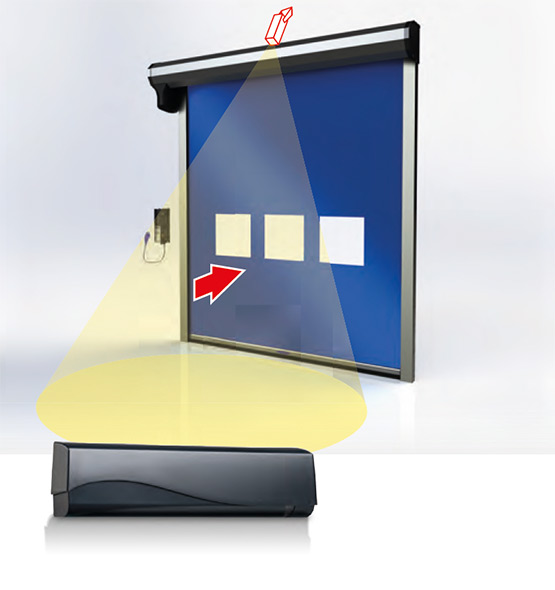

IXIO S | Funcionamiento y seguridad IXIO S es un detector de presencia inteligente con tecnología de infrarrojos activos. La cortina de luz infrarroja tridimensional protege a las personas del contacto con la puerta. Para interiores de hasta 3.500 mm de altura

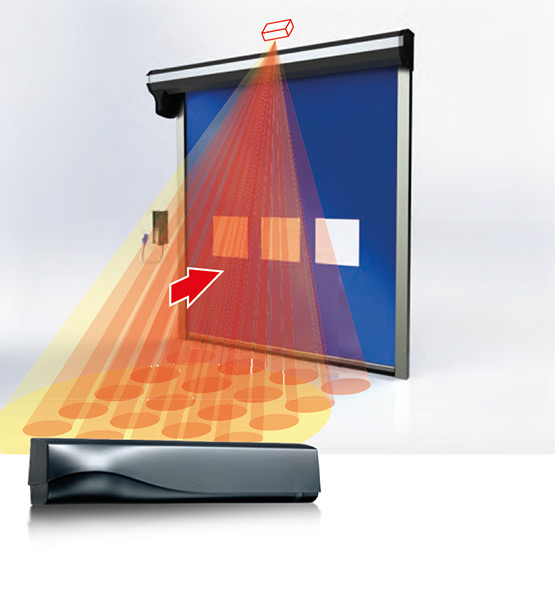

IXIO D | Funcionamiento y seguridad IXIO D es un sensor que combina la tecnología de radar para abrir la puerta con la tecnología de infrarrojos para proteger a las personas de colisiones con la puerta. Para interiores de hasta 3.500 mm de altura.

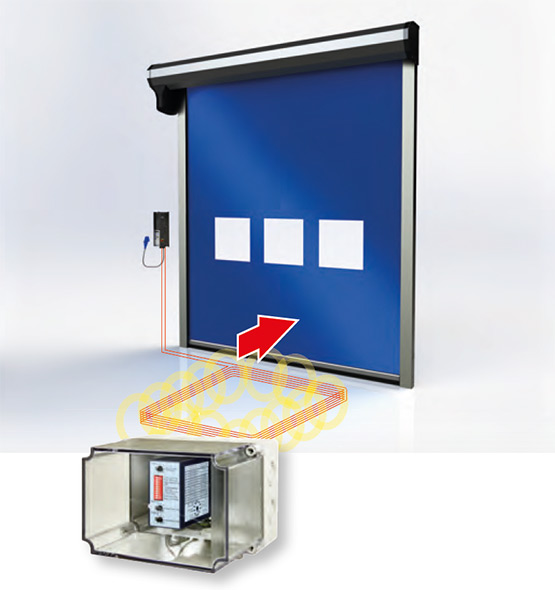

BUCLE DE INDUCCIÓN | Funcionamiento y seguridad Un bucle de inducción genera un campo magnético. Todo objeto metálico dentro de este campo es reconocido. Los bucles de inducción son adecuados para el funcionamiento y como dispositivo de seguridad adicional para carretillas elevadoras de movimiento rápido.

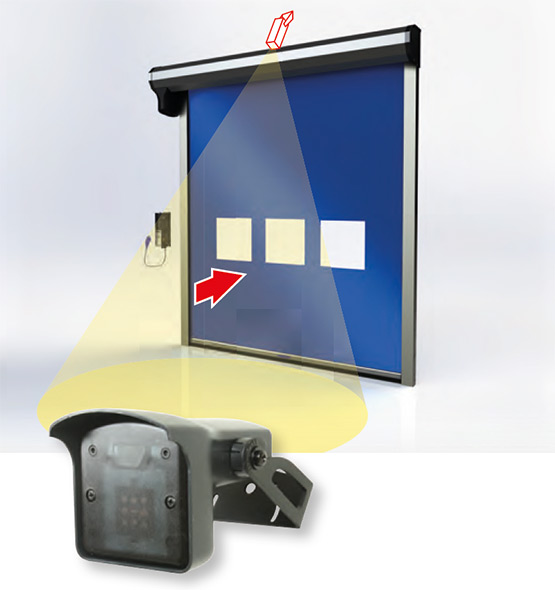

RADAR | Funcionamiento y seguridad El radar sólo detecta objetos en movimiento. El radar tiene un área de detección en forma de cono y es sensible a la dirección. El tamaño, la dirección y la sensibilidad de detección del radar pueden ajustarse. También es adecuado para zonas al aire libre.

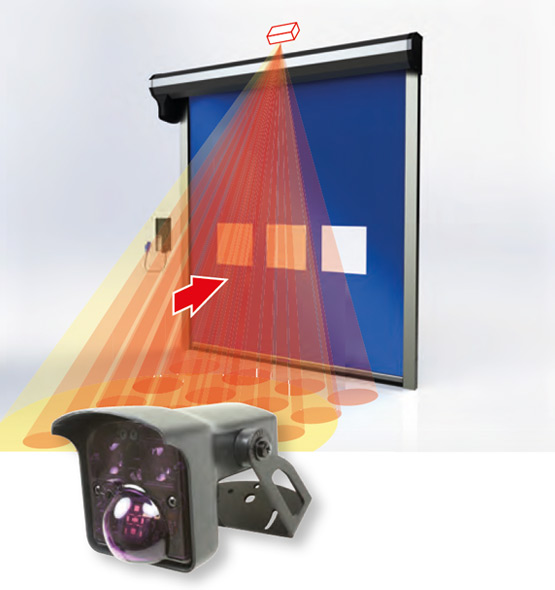

CONDOR | Funcionamiento y seguridad El sistema Condor combina dos funciones en un solo dispositivo: los objetos en movimiento se detectan mediante radar (funcionamiento), mientras que los objetos inmóviles se detectan mediante tecnología de infrarrojos (seguridad). También es adecuado para zonas exteriores.

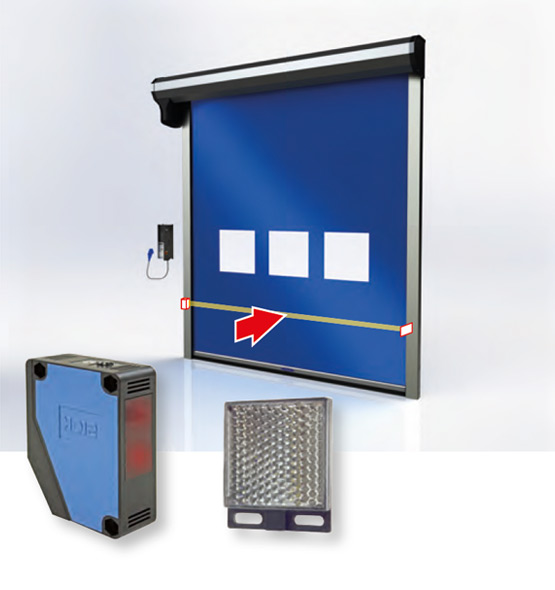

BARRERAS LUMINOSAS | Funcionamiento y seguridad Las barreras luminosas se utilizan principalmente para controlar la apertura de la puerta. La puerta no se cierra mientras se interrumpe el haz de luz. Existen versiones con reflector o con emisor y receptor independientes.

Seguridad

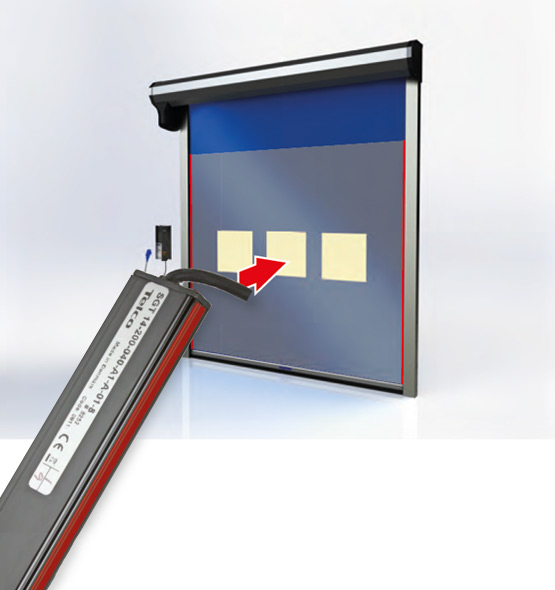

BARRERAS DE LUZ | Seguridad Una barrera de luz tiene un área de detección mayor que una barrera de luz y, por lo tanto, ofrece mayor seguridad. Una barrera óptica es especialmente adecuada para detectar objetos de diferentes tamaños.

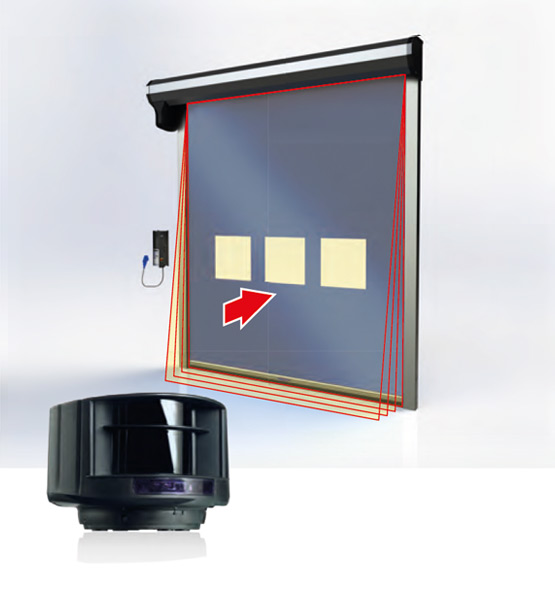

LZR-LASER SCANNER | Seguridad El^{LZR®-I100/I110} utiliza tecnología de alta precisión.
La alineación dinámica de los haces láser en cuatro planos ofrece una protección óptima para el umbral de la puerta y la zona circundante. Área de detección máxima: 9,9 m × 9,9 m.

Tecnología y detalles

Datos técnicos - Controles

	Descripción de la	T100R	T100R FU, 1,5 kW	T100R FU, 3 kW	TS971 / TS981
Versión	Carcasa de plástico (IP54) 219 × 256 × 117 mm	●
	Carcasa de plástico (IP54) con extensión 219 × 550 × 117 mm	o	●
	Puerta exterior				●
	Carcasa de plástico (IP65) 155 × 380 × 80 mm			●
Conexión	L+N+PE, 230 V/50 Hz/16 A (lento) ± 10 %, enchufe CEE de 3 clavijas.		●
	3L+N+PE, 400 V/50 Hz/16 A ± 10 %, enchufe CEE de 5 clavijas	●		●	●
	Final de carrera digital DES	●	●	●	●
	Dos relés adicionales libres de potencial	●	●	●	●
Funcionamiento	Pulsador de apertura/parada/cierre (interruptor de membrana).	●	●	●	●
	Pulsadores externos (apertura/parada/cierre o temporizador)	o	o	o	o
	Mando a distancia, tipo Keeloq / Multibit (integrado)	o	o	o	o
	MagicSwitch: panel de control sin contacto	o	o	o	o
	Interruptor con llave: determina quién puede pasar	o	o	o	o
	Interruptor de tiro de cuerda: accionamiento para peatones o desde una carretilla elevadora	o	o	o	o
	Bucle de inducción: 2 canales (separados)	o	o	o	o
	IXIO S: Detector de infrarrojos para instalación interior hasta H = 3,5 m	o	o	o	o
	IXIO D: Sensor de infrarrojos y detector de movimiento para instalación en interiores hasta H = 3,5 m	o	o	o	o
	Radar: detector de movimiento para instalación interior y exterior hasta H = 6 m	o	o	o	o
	Condor: sensor de infrarrojos y detector de movimiento para interiores y exteriores hasta H = 6 m	o	o	o	o
Seguridad	Rejilla fotoeléctrica: Aseguramiento de todo el pasillo hasta H = 2.500 mm	o	o	o	o
	Barrera de luz: Protección del paso a la altura de las rodillas	o	o	o	o
	IXIO D: Sensor de infrarrojos y detector de movimiento para instalación en interiores hasta H = 3,5 m	o	o	o	o
	Condor: Sensor de infrarrojos y detector de movimiento para instalación interior y exterior hasta H = 6 m	o	o	o	o
	Semáforo rojo/verde (extensión A800)	o	o	o	o
	Luz intermitente	o	o	o	o
	Indicador de posición de portería	o	o	o	o
	Señal sonora al cerrar (opcional)	o	o	o	o
Especial	3 relés libres de potencial	o	o	o
	Función de bloqueo bidireccional	o	o	o	o
	Función de bloqueo				- / o
	Toma para detector de bucle de inducción (precableado)	●	●	●	●
	Soporte 2 × 70 mm			●
Unidad de control SpeedRoller	PRIME	●	o
	Prime-XF		●
	Strong-E	●	o
	Fuerte-FV	●	o
	Fuerte	●	o
	NovoZip		o		● / o
	NovoSpeed Thermo				● / o
	Fuerte al aire libre			●
	NovoFold				● / o
● = versión estándar o = opcional
