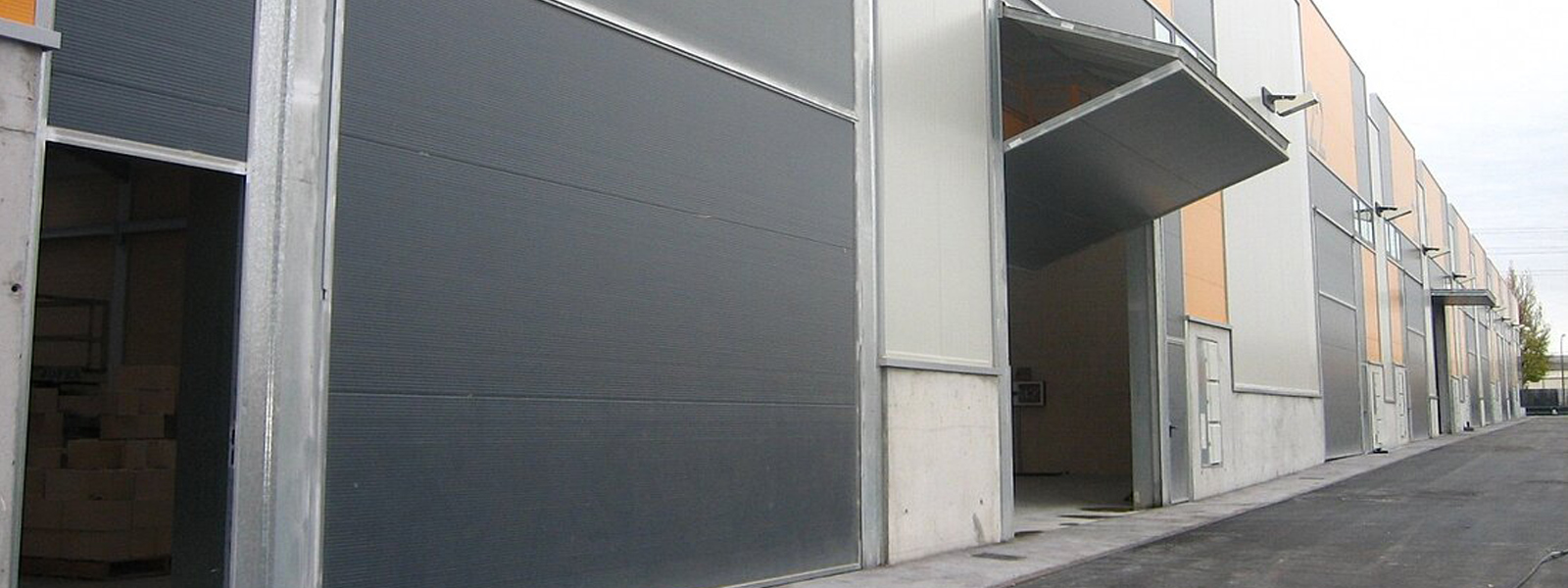

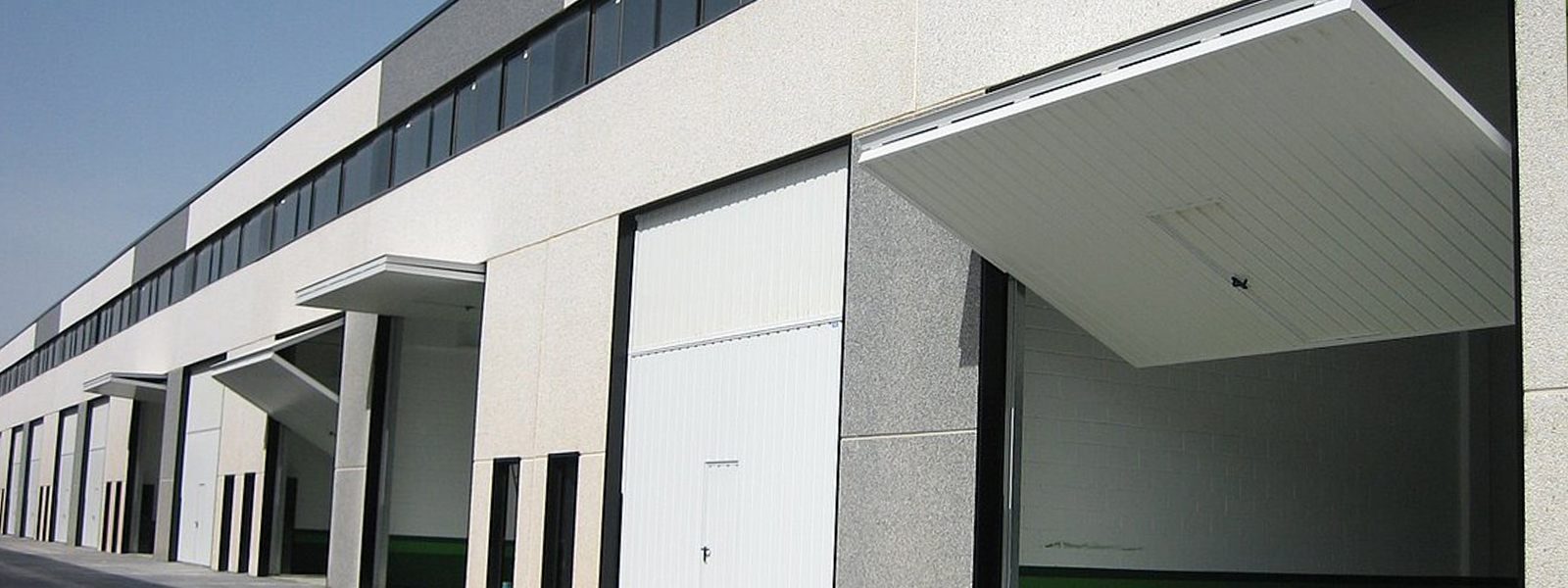

La puerta contrapesada Ple-leva CP-10 está indicada para ser instalada en huecos en las fachadas pudiéndose colocar toda la puerta dentro del propio hueco sin invadir más espacio lateral ni superior, o bien. en el caso de disponer de espacio lateral y/o superior, dejar el máximo paso libre posible.

Especialmente diseñada para resistir la acción del viento gracias a los refuerzos que incorpora. Mínimo CLASE 2 para puertas exteriores.

También existe la opción de diseñar para carga de viento hasta CLASE 4 bajo consulta.

Su aplicación puede ser en huecos de grandes dimensiones y en cualquier sector de la industria.

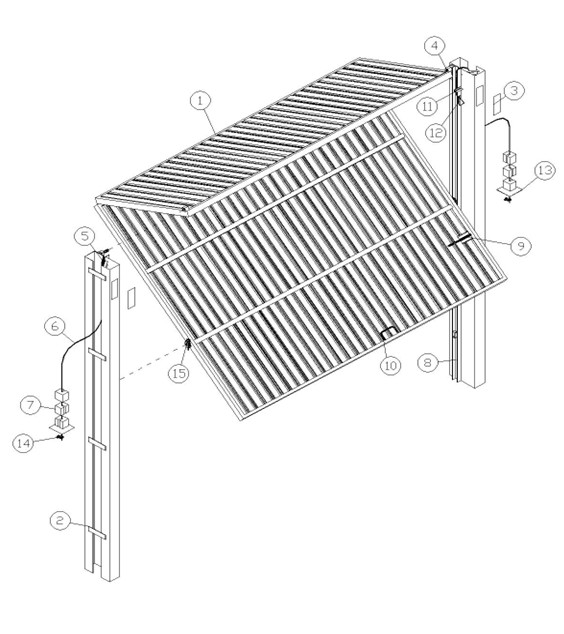

• Marco perimetral de tubo laminado en frio galvanizado perfilado para Novoferm Alsal con unos canales que permiten la colocación de juntas de goma. En función de las medidas de las hojas, el marco perimetral podrá ser de las siguientes medidas:
  • Tubo de 80x40
  • Tubo de 100x40

• Refuerzos para conseguir la resistencia necesaria de la estructura y facilitar la sujeción del revestimiento de tubo laminado en frio de sección rectangular y de acero galvanizado. Las dimensiones serán en función de las características de la puerta.

  Las hojas incorporan juntas de goma perimetral para conseguir un alto grado de estanqueidad y para eliminar riegos de corte, atrapamiento y cizallamiento que puedan producir los cubre juntas metálicos convencionales.

• El revestimiento estándar puede ser de:

  • Chapa grecada de acero galvanizado y prelacado de 0.6 mm de espesor. Puede colocarse en horizontal o vertical.
  • Panel sándwich de doble chapa de acero galvanizado y lacado de 0.5 mm y poliuretano.

  Inyectado haya conseguir el espesor de 40 ó 45 mm según el modelo de panel.

  También se puede estudiar realizar el revestimiento con otros materiales y añadir diferentes tipos de ventilación, visores, etc.

• El color del revestimiento puede escogerse dentro de una amplia gama standard o bien se puede pintar segun los colores de la carta RAL definidos en nuestra lista de precios.

• Las guías laterales en forma de U por las que circulan las hojas son de acero galvanizado y especialmente perfiladas para Novoferm Alsal con los bordes con radio suficiente para evitar posibles cortes.
• Cajones para la circulación de los contrapesos de chapa de acero galvanizado.
• Contrapesos de densidad especial para equilibrar las hojas.

• Poleas macizas de acero con rodamientos.
• Cables de acero de 5, 6 y 8 mm de diámetro dependiendo del peso de la puerta.
• Roldanas de acero.
• Cerrojos laterales.

Las puertas contrapesadas Ple-leva de Novoferm Alsal cumple con la Normativa Europea EN13241-1.

Incorpora de serie los siguientes elementos de seguridad:

• Seguridad anti rotura de cables.
• Juntas de goma perimetrales que evitan cortes y atrapamientos.
• Protección de los contrapesos.
• Guías y marco de las hojas con aristas redondeadas.
• Topes de recorrido de las hojas y bisagra de seguridad para la puerta en posición de abierta (maniobra manual).

Nota:

Se deben evitar los colores oscuros en las puertas de acero de doble pared que dan al sol, como sea posible, la desviación de las lamas puede dañar la puerta.
