PUERTAS MULTIUSOS NOVOPORTA PLANO MZ
Puertas multifunción en diseño enrasado para una arquitectura sofisticada
Novoferm Puertas de uso múltiple Las NovoPorta Plano con hojas enrasadas están disponibles para uso interior y exterior.

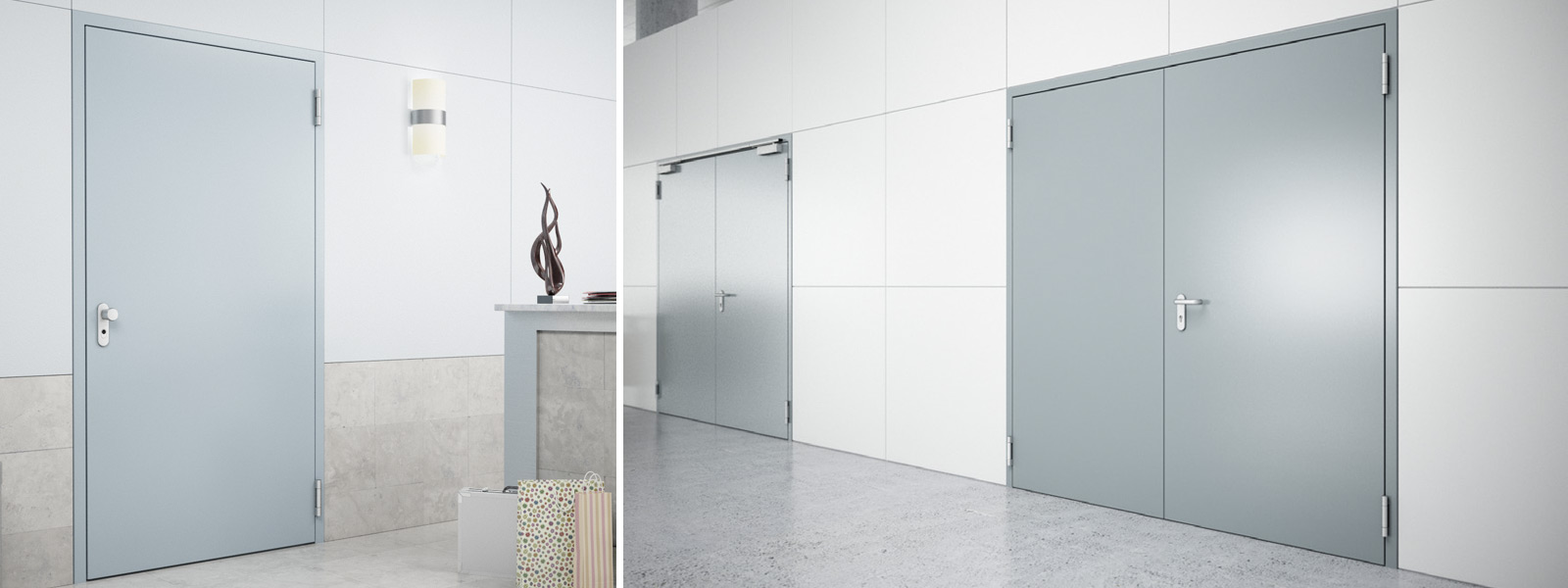

Aspecto elegante y enrasado La puerta multifuncional de diseño NovoPorta Plano realza especialmente la arquitectura sofisticada. Con el módulo enrasado, la puerta se instala a ras del marco en la pared. (En cambio, con una puerta galceada, la hoja de la puerta se apoya en el marco).
Las puertas de acero NovoPorta Planode alta funcionalidad con diseño enrasado están disponibles como puertas cortafuego (EI2 30), puertas protectoras contra humos, puertas de seguridad (RC 2), puertas insonorizantes (hasta RW = 42 dB) y puertas de uso múltiple - para un aspecto uniforme de la puerta en todo el edificio.
Muchas ventajas de instalación Con la serie de puertas, puede elegir entre muchos métodos de instalación rápidos, fáciles y limpios y opciones para el relleno del marco (instalación con tornillos de rebajo, relleno con espuma de protección contra incendios, lana mineral suelta, ....).
Comparación de puertas y propiedades
Comparación de las puertas polivalentes NovoPorta Plano
| Designación de la puerta: | MZ-1 Plano | MZ-2 Plano |
| Entrada a tope | - | - |
| RS | - | - |
| Insonorización | - | - |
| RC2 | - | - |
| RC3 | - | - |
| RC4 | - | - |
| Aislamiento térmico | - | - |
| También para exterior | - | - |
| DIN EN 14351-1 | - | - |
Cuadro general puertas multifunción Plano MZ
| Designación | Plano MZ-1 | Plano MZ-2 |
| Puerta 1 +2 enrasada | Puerta 1 enrasada | Puerta 2 enrasada |
| Enrasado - espesores de panel de puerta disponibles | enrasado 1,0 | enrasado galce 1,0 |
| Protección contra humos según DIN 18095/ DIN EN 1634-3 | - | - |
| Seguridad según DIN EN 1627 | RC 2 (WK 2) | RC 2 (WK 2) |
Aislamiento acústico Valor de ensayo RWp | 35 dB1) 41 dB2) 38 dB4) | 33 dB1) 41 dB2) 38 dB4) |
| Coeficiente de transmitancia térmica Valor U en W/m2K | 1,5 | 1,6 |
| Dimensión de la construcción mm | mín. 625 x 1750 máx. 1375 x 2750 | mín. 1375 x 1750 máx. 2750 x 2750 |

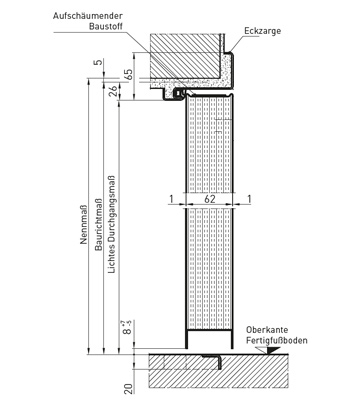

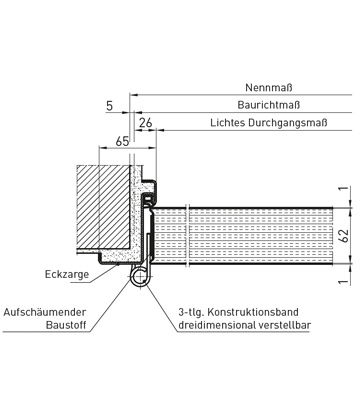

Detalles del NovoPorta Plano MZ-1 / MZ-2
Herrajes: Bisagras de construcción de 3 piezas ajustables en 3D con cojinetes lisos de serie. Dos bisagras por hoja (≥ 2.500 mm altura BRM tres bisagras) imprimadas de serie en blanco similar a RAL 9016; opcionalmente también disponibles en acero inoxidable. Dos pitones de cierre por hoja de puerta. Cerradura de cilindro de perfil intercambiable con placa frontal de acero inoxidable con juego de manillería redonda negra con rosetas redondas. Cilindro de perfil in situ (longitud 90 mm, 45/45 mm).

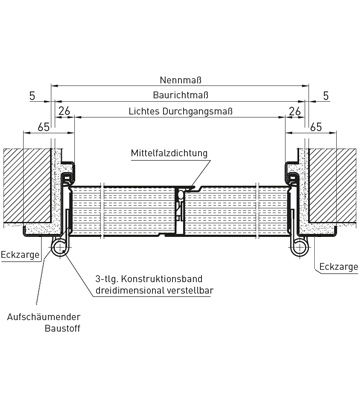

Adicionalmente para puertas de dos hojas: Bisagra central enrasada con junta de galce central. Hoja inactiva con pestillo en el canto delantero, bloqueo hacia arriba y hacia abajo. Marcos: Marco angular estándar con perfil de junta trilateral, grosor de 2 mm, ancho de espejo 50 mm, marco circundante opcional, perfil de marco circundante de dos piezas 2240B, contramarco y marcos de bloque para unión a tope con la pared.
Marcos: Marco angular estándar con perfil de estanqueidad trilateral, grosor de 2 mm, ancho de marco de 50 mm, marco circundante opcional, perfil de marco circundante de dos piezas 2240B, contramarco y marcos de bloque para unión a tope con la pared.
Umbrales: Estándar A enrasado con el suelo, opcionalmente B3 con marco envolvente de cuatro lados o C2 con tope inferior o umbrales de estanqueidad RS1 con junta de suelo rebajable, umbral doble RS1 o umbral de joroba RS2 con junta de rebase.
Superficies: Hoja de la puerta y marco galvanizados y con imprimación (recubrimiento de polvo) similar a RAL 9016. Hoja de la puerta y marco también disponibles opcionalmente con superficie Novoferm Design.
A PETICIÓN TAMBIÉN CON:

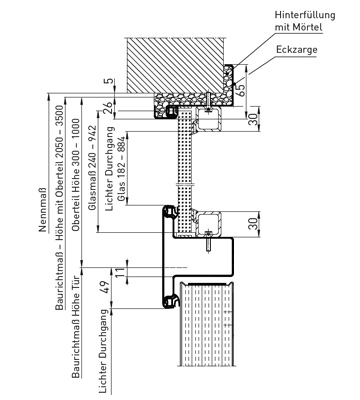

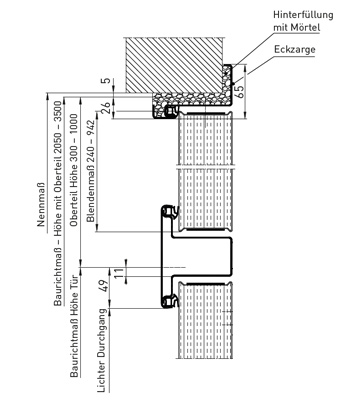

- Sección superior - de hoja completa o acristalada
- Acristalamiento ISO - también en diseños y formas especiales
- Protección contra humos según DIN 18095 con junta de suelo rebajable (RS1) o umbral de cúspide con junta de rebase (RS2). Puertas de una hoja con cierrapuertas de canal de deslizamiento Novoferm NFGS 55. Elementos de dos hojas con cierrapuertas aéreos de canal de deslizamiento Geze TS 5000 ISM o Dorma TS 93 GSR con control de secuencia de cierre integrado y cerrojo de accionamiento de galce con bloqueo hacia arriba.
- Aislamiento acústico - ensayado según DIN EN ISO 140-3, evaluado según DIN EN ISO 717-1 (valor de laboratorio para hoja completa y umbral RS1 - para elementos de una hoja 35 dB RW,P, para elementos de dos hojas en procedimiento de ensayo).
- Protección antirrobo RC2 (WK2) - ensayada por ambas caras según DIN EN 1627 - de una hoja hasta BR 1.375 x 2.750 mm, de dos hojas hasta BR 2.500 x 2.500 mm
Sus ventajas de un vistazo
- Puertas de uso múltiple de una y dos hojas de acero para interior y exterior
- Prestaciones comprobadas según DIN EN 14351-1 con marcado CE
- Hoja de la puerta enrasada, con junta a tope, grosor de 64 mm, espesor de chapa 1,0 mm
- Lana mineral de alta calidad como relleno aislante
- Hoja de la puerta y marco galvanizados y con imprimación (recubrimiento en polvo) similar a RAL 9016
Tecnología y detalles
Datos técnicos Plano MZ
Datos técnicos PLano MZ
Clase / tipo de resistencia Designación | NovoPorta Plano MZ-1 de una hoja | NovoPorta Plano MZ-2 doble hoja |
| Dimensiones aprobadas | ||
| Dimensión constructiva (BRM) Anchura mín. - máx. | 625 - 1.375 | 1.375 - 2.750 |
| Altura mín. - máx. | 1.750 - 2.750 | 1.750 - 2.750 |
| con panel superior Altura máx. | 3.500 | 3.500 |
| de los cuales puerta Altura máx. | 2.500 | 2.500 |
| Protección contra humos con panel superior BRM máx. | 3.500 | 3.500 |
| Hoja | ||
| Grosor de la hoja de la puerta aprox. | 64 | 64 |
| Espesor de la hoja aprox. | 1,0 | 1,0 |
| Hoja móvil Anchura mín. - máx. | - | 589 - 1.353 |
| Anchura hoja inactiva mín. - máx. | - | 525 - 1.353 |
| Tipo de apertura | izquierda o derecha |
|
| Versiones | ||
Aislamiento térmico, hoja completa, todos los modelos de umbral(valor Ud elemento de puerta W/(m2)K) |
| 1,6 |
| También con acristalamiento | - | - |
| También con protección contra humos | - | - |
También insonorizante (con junta inferior abatible, sin cristal) (valor de laboratorio para puertas de hoja entera según DIN EN ISO 717-1) |
|
|
También antirrobo según DIN EN 1627 (hoja entera; comprobado por ambos lados) 2) hasta BRM (LD) máx. |
|
|
| Marcado CE según EN 14351-1 | - | - |
| También con superficie de diseño Novoferm BMR máx. | 1.250 x 2.250 | 2.500 x 2.250 |
| Acristalamiento disponible (acristalamiento en seco con perfil de goma) | ||
Anchura mínima del friso en 3 lados ≥ 150 mm, en el lado de la cerradura y en el tope central de la hoja inactiva ≥ 180 mm. | Dimensiones disponibles:
| - |
Acristalamiento estándar redondo Diseño de junquillos y anchuras mínimas de friso/anchos de friso como el acristalamiento estándar rectangular. | Dimensiones disponibles: ø 350 ø 450 | - |
Acristalamientos especiales a elegir, de 150 x 150 mm a 935 x 2134 mm (una hoja) o 849 x 2134 mm (dos hojas). Diseño de los junquillos y anchuras mínimas de friso/anchos de friso como los acristalamientos rectangulares estándar. | - | - |
- posible - no posible Todas las dimensiones en mm. BRM = Medida de construcción RAM = Medida exterior del marco LD = Medida de luz de paso libre | ||
| Los croquis sólo se aplican al tamaño de puerta 1.000 x 2.000 mm / Toda la información sobre tamaños de acristalamiento se refiere a la apertura libre por unidad de acristalamiento. | ||
| ¹) Secciones superiores para puertas con protección adicional contra humos sólo disponibles hasta un ancho BRM máx. de 1.250 mm para puertas de una hoja. En combinación con la protección contra humos, sólo está permitido el montaje en paredes macizas (mampostería/hormigón/hormigón poroso). |
