Los sistemas de marcos de perfiles de aluminio NovoFire® son perfectos para la construcción comercial moderna. Con superficies elegantes, diseño atemporal y numerosas variantes, ofrecen a arquitectos y planificadores ambiciosos posibilidades casi ilimitadas para el diseño de cerramientos transparentes de protección contra incendios y humos en espacios interiores. Las puertas de una y dos hojas con lucernarios y paneles laterales pueden combinarse entre sí de las formas más diversas.
Con un grosor de pared del perfil de 4 mm, los sistemas NovoFire® son especialmente estables y tienen un diseño extremadamente compacto con un solo núcleo de protección contra incendios anclado en el centro. El resultado es una anchura visible normalizada de 150 mm para todas las versiones. A petición popular, la superficie de "aluminio anodizado" con aspecto de acero inoxidable es una nueva incorporación a la gama.

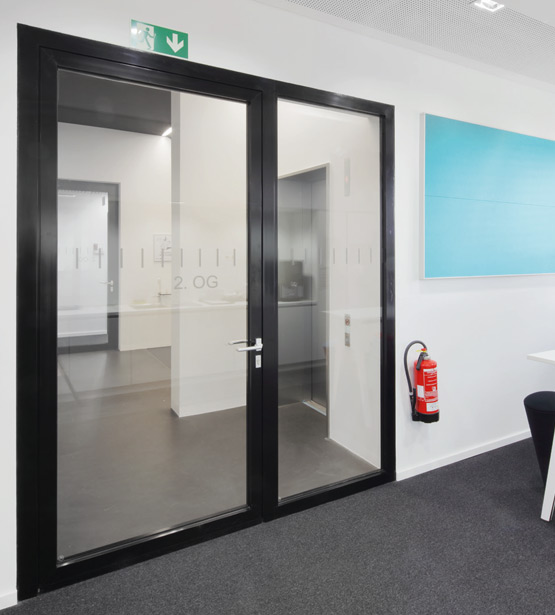

Para la construcción comercial moderna Los sistemas de marcos de perfiles de aluminio NovoFire son perfectos para la construcción comercial moderna. Con un grosor de pared del perfil de 4 mm, los sistemas son especialmente estables y tienen un diseño extremadamente compacto con un único núcleo de protección contra incendios anclado en el centro. El resultado es una anchura de cara normalizada de 150 mm para todas las versiones.
Puertas de cerco tubular de aluminiode alta funcionalidad disponibles como puertas cortafuego (hasta EI2 90), cortahumo, de seguridad (hasta RC 3) y polivalentes - para un aspecto uniforme de la puerta en todo el edificio. Los sistemas Novoferm ofrecen un aspecto uniforme y cualquier combinación de puertas de una o dos hojas, paneles laterales y lucernarios.
Numerosas ventajas de instalación La serie de puertas ofrece numerosas ventajas de instalación, así como procedimientos de instalación rápidos y limpios. Por ejemplo, la espuma de protección contra incendios Novoferm puede utilizarse para rellenar perfiles y marcos en construcciones metálicas y de cartón yeso de forma mucho más rápida y limpia. Los conocimientos previos habituales para la instalación de puertas cortafuegos son totalmente suficientes.
Comparación de puertas y propiedades
Comparación de las puertas de marco tubular de aluminio
| Designación de la puerta | Homologación | Marco | T30 | T90 | Humo | RC 2 | RC 3 | Calor |
| NovoFire RS | P-120003623-10 | aluminio | - | |||||
| NovoFire T30 | Z-6.20-1845 | aluminio | - | - | - | - | ||
| NovoFire F30 | Z-19.14-1769 | aluminio | - | |||||
| NovoFire Thermo EI30 |
| aluminio | - | - | - | |||
| NovoFire Cristal 30 F30 | Z-19.14-2393 | aluminio | - | |||||
| NovoFire T90 | Z-6.20-1836 | aluminio | - | - | ||||
| NovoFire F90 | Z-19.14-1771 | aluminio | - | |||||
| aluminio Puerta exterior | - | Aluminio | - | - | - |

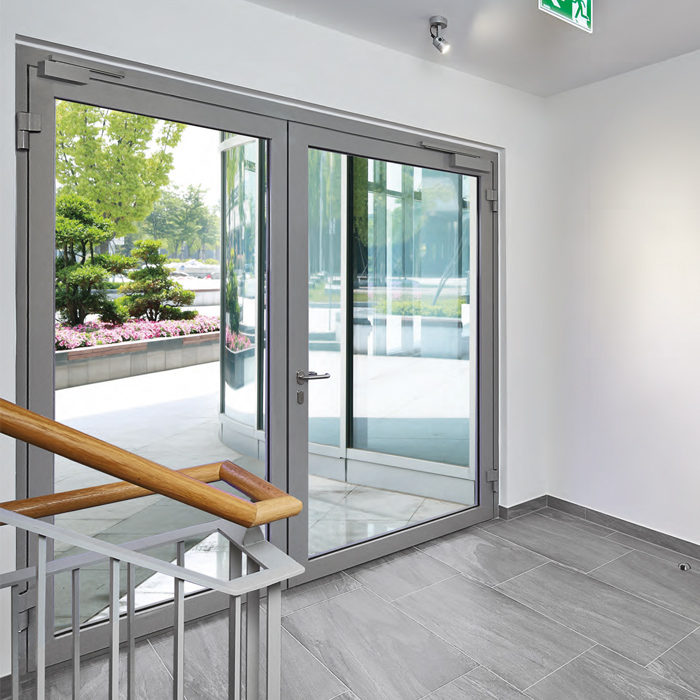

Destacados Puertas de marco tubular de aluminio
Destacados Puertas de marco tubular de aluminio
DESCRIPCIÓN DEL SISTEMA Elemento de puerta de aluminio fabricado con perfiles huecos de una cámara. La puerta está ensayada como puerta cortahumo con junta de suelo abatible automáticamente según DIN 18095. Ancho del marco y de la hoja 150 mm, altura del zócalo 98-238 mm, profundidad de montaje 74 mm (T30) o 90 mm (T90). La dimensión de la hoja inactiva no debe ser inferior a 500 mm para puertas de dos hojas. Elementos preparados para la instalación.
HERRAJES Cerradura empotrable, preparada para cilindro perfilado, posibilidad de manilla o herrajes intercambiables con roseta ovalada de aluminio, acero inoxidable o PVC-U. La hoja inactiva se sujeta mediante el mecanismo de cierre superior con pestillo de rebajo, alternativamente es posible la función antipánico según DIN EN 179 o DIN EN 1125. Cierrapuertas superior de canal corredizo según DIN EN 1154, sistemas de cierre de puerta integrados para RS y T30, accionamiento de puerta batiente según DIN 18263/ DIN 18650.

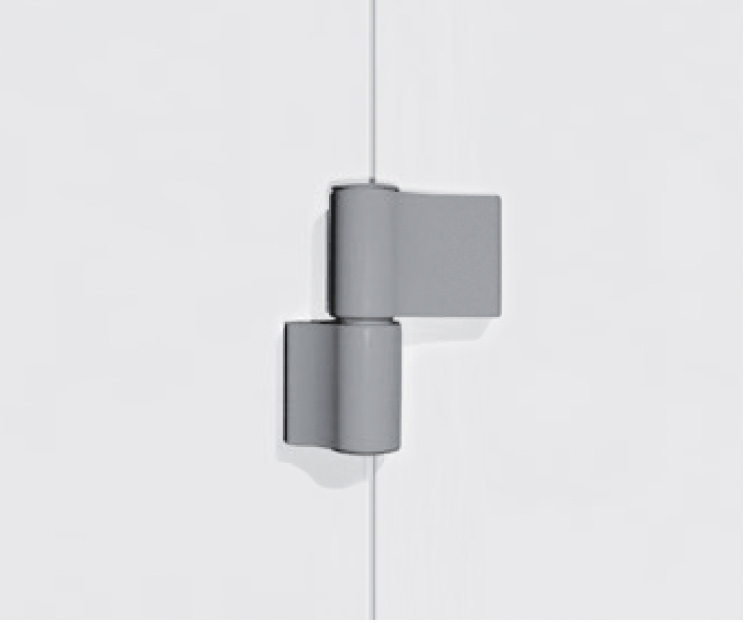

Bisagras Dos bisagras atornillables de aluminio de 2 piezas por hoja, ajustables en tres dimensiones; se necesitan 3 bisagras si la puerta está equipada con un accionamiento de puerta batiente. Bajo pedido, también se pueden suministrar bisagras enrollables en lugar de bisagras atornillables.
ACRISTALAMIENTO Vidrio de seguridad VSG o ESG. Variantes de acristalamiento y rellenos de paneles, perfiles con galce de acristalamiento unilateral y tiras de retención de vidrio en el lado opuesto de la bisagra, acristalamiento en seco con juntas de EPDM.
ACLARAMIENTOS FIJOS Uniones enrasadas con la puerta, opcionalmente también independientes, opcionalmente biselados o uniones en T. Los montantes del marco deben discurrir ininterrumpidamente a lo largo de toda la altura del acristalamiento resistente al fuego.
SUPERFICIE
- Estándar:
Recubrimiento de polvo, acabado final de pintura, brillo satinado (RAL Classic a elegir) - Opcional:
Anodizado, aspecto de acero inoxidable, recubrimiento de polvo en decoración de madera, colores NCS
Colores y accesorios opcionales
Colores y accesorios opcionales
LAS PUERTAS DE BASTIDOR TUBULAR CON CARACTERÍSTICAS ESPECIALES HACEN MÁS ATRACTIVA LA PROTECCIÓN CONTRA HUMOS E INCENDIOS
La protección probada contra humos e incendios es la base, pero el diseño se caracteriza por sus características especiales. Esto es precisamente lo que convierte a NovoFire® en una serie de múltiples posibilidades. Ya sea con decoración y tacto de madera o con cristal tintado en varios colores, el sistema puede integrarse en cualquier concepto arquitectónico con una configuración individual.
HERRAJES Cerradura empotrable, preparada para cilindro de perfil, manilla de palanca o herrajes intercambiables con roseta ovalada de aluminio, acero inoxidable o PVC-U posible.
Hoja inactiva sujeta por el mecanismo de cierre superior de la hoja activa de serie, alternativamente posible función antipánico según DIN EN 179 o DIN EN 1125.

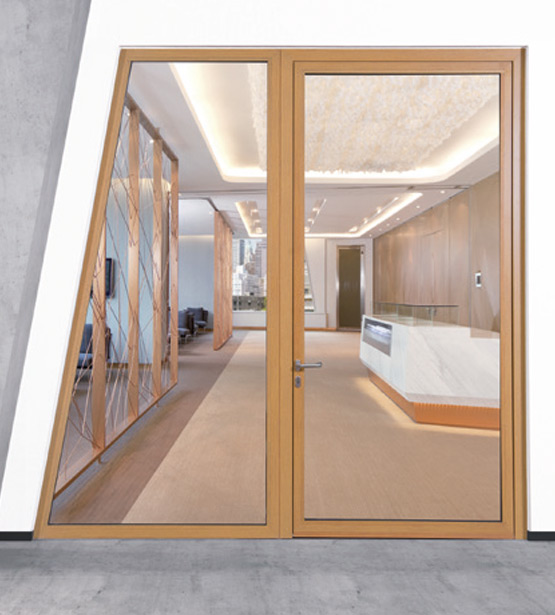

DISEÑO CON ELEMENTOS INNOVADORES Las puertas de marco tubularNovoFire® ofrecen a los proyectistas y propietarios de edificios las mejores condiciones para una hábil interacción de formas, superficies y materiales. Por ejemplo, con una decoración de madera que prácticamente no se distingue de la madera auténtica gracias a su superficie texturizada.
Otras decoraciones de aspecto metálico y acristalamientos tintados abren soluciones altamente personalizadas en el espectro entre lo técnico-fresco y lo natural-noble.

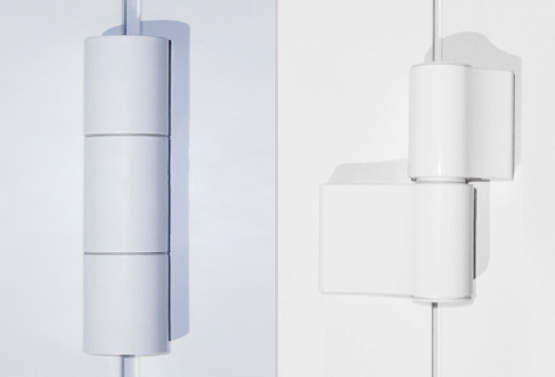

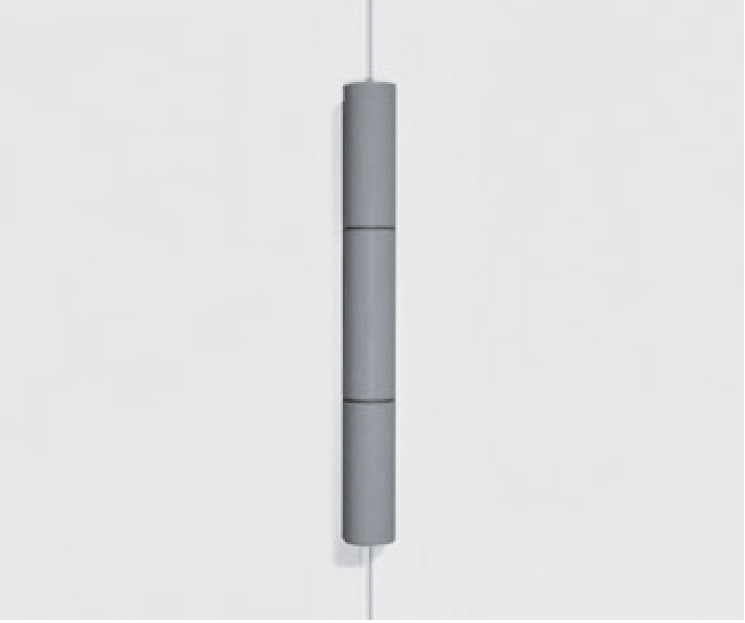

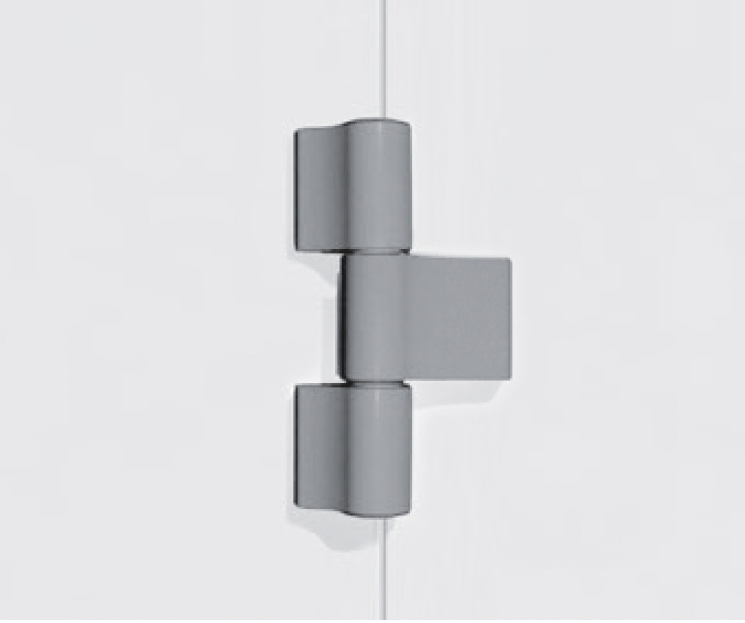

Bisagras Sólo dos bisagras enrollables de 3 piezas por hoja hasta una altura de puerta de 2,50 m, ajustables en dos dimensiones; si la puerta está equipada con un accionamiento de puerta batiente, recomendamos tres bisagras.
Posibilidad de otras variantes de bisagras, como bisagras atornillables (ajustables en tres dimensiones).
SUPERFICIES ATRACTIVAS
- Aluminio anodizado, aspecto de acero inoxidable o con recubrimiento de polvo (RAL Classic a elegir)
- Acero con recubrimiento de polvo, imprimación RAL 9002 (blanco grisáceo) u opcionalmente pintado (RAL Classic a elegir)

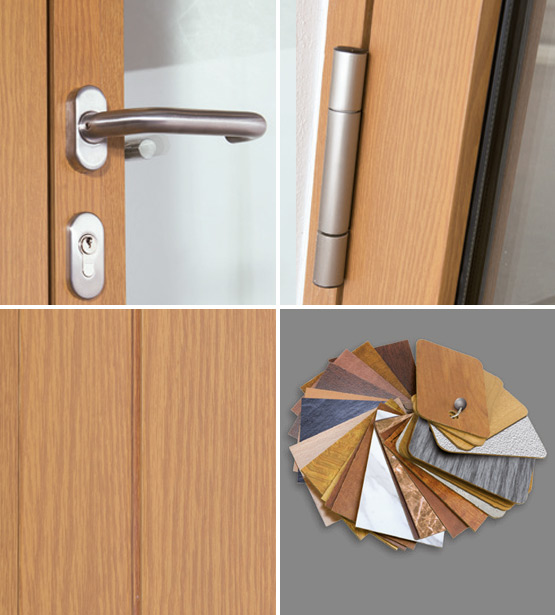

Aspecto decorativo y háptico de materiales naturales como la madera

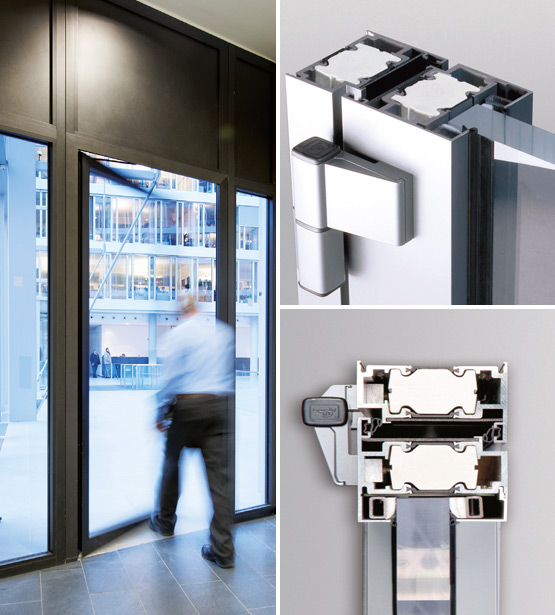

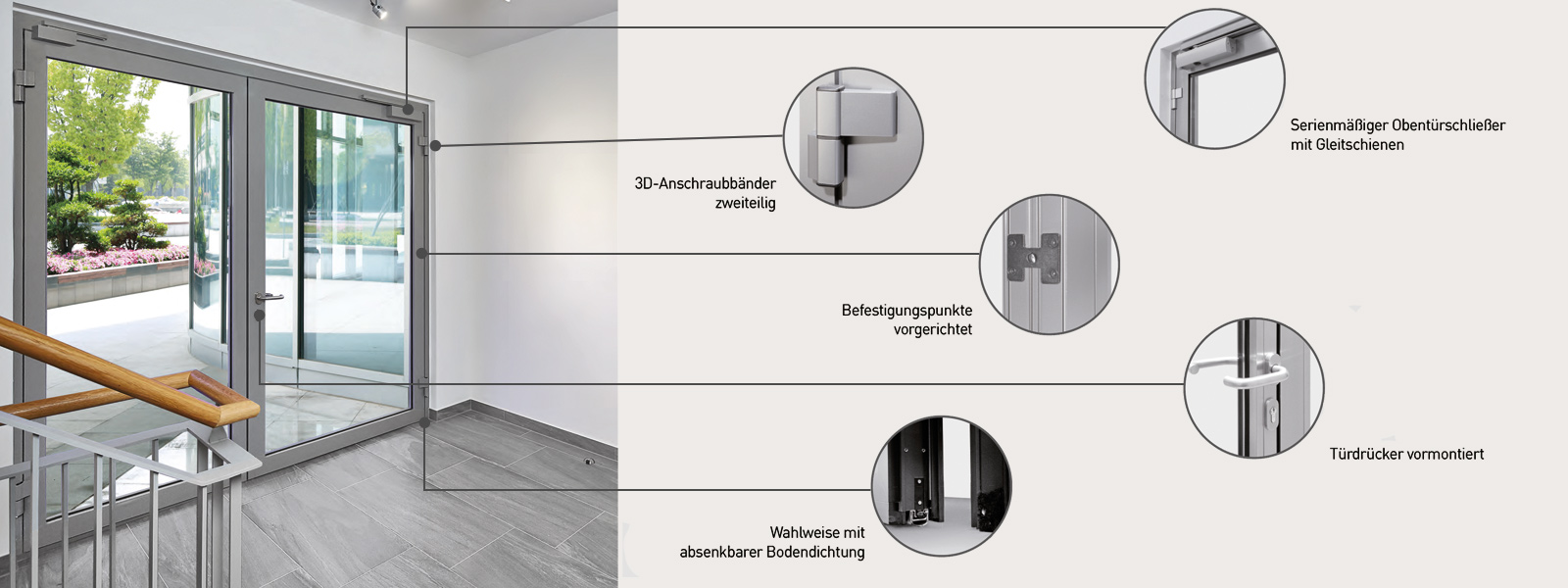

Detalles Sistemas de aluminio NovoFire para puertas y paredes
Detalles Sistemas de aluminio NovoFire para puertas y paredes

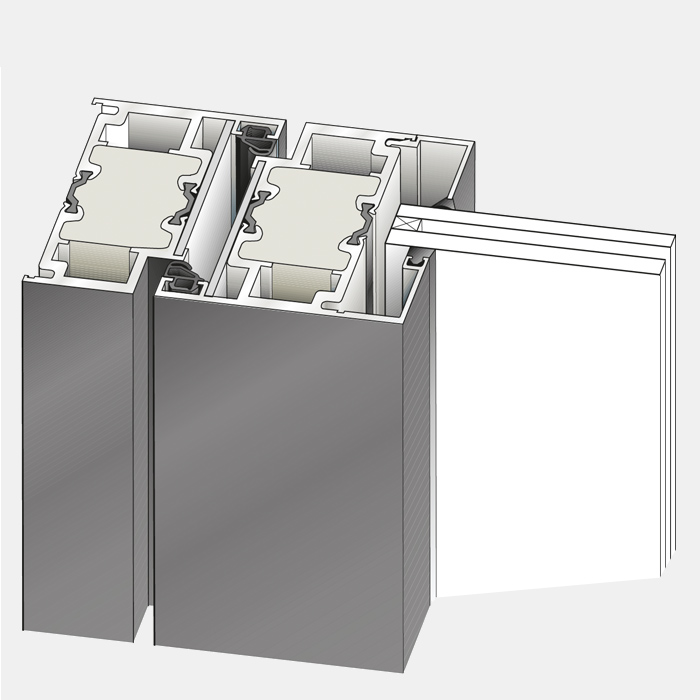

NOVOFIRE® ROHRRAHMENTÜREN

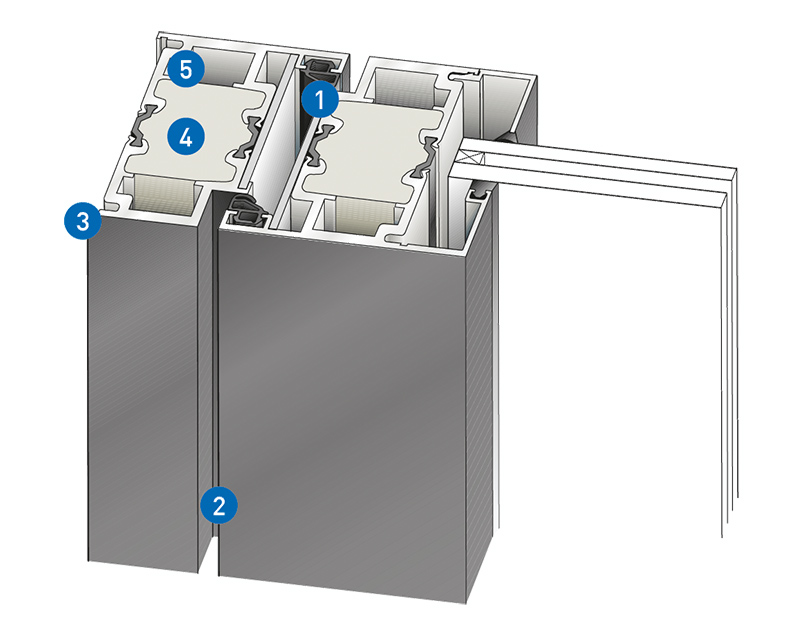

MERKMALE

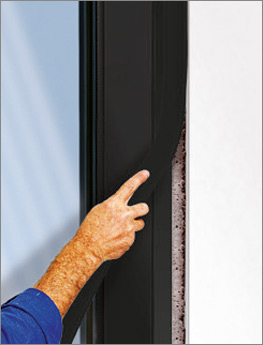

[1] El galce de la puerta está revestido por tres lados con listones de protección contra incendios lisos y revestidos de PVC negro
[3] Puertas enrasadas para un alto nivel estético con RS, T30 (EI 30) y T90 (EI 90)
[3] Espesor de pared de 4 mm para una estabilidad especialmente elevada
[4 ] Un solo núcleo de protección contra incendios
[5 ] Las cámaras exteriores están libres y pueden utilizarse para fijar piezas complementarias

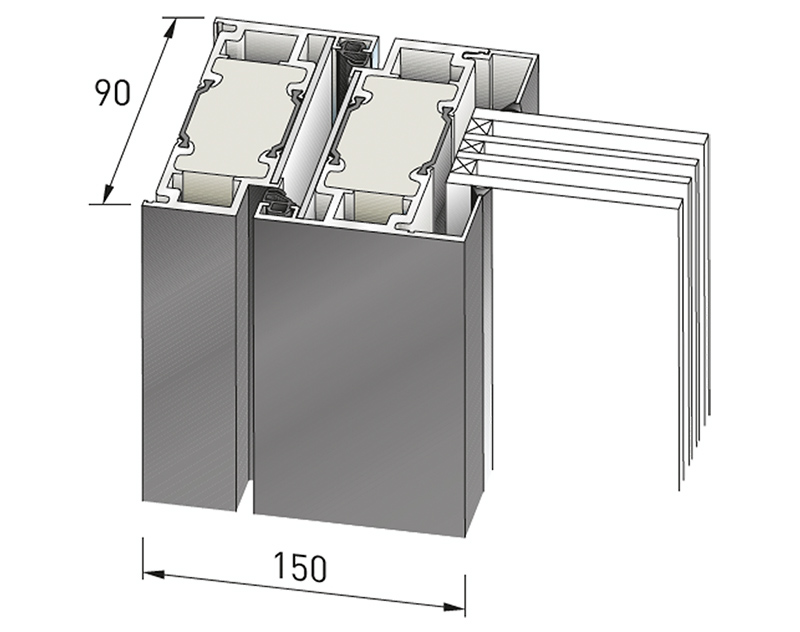

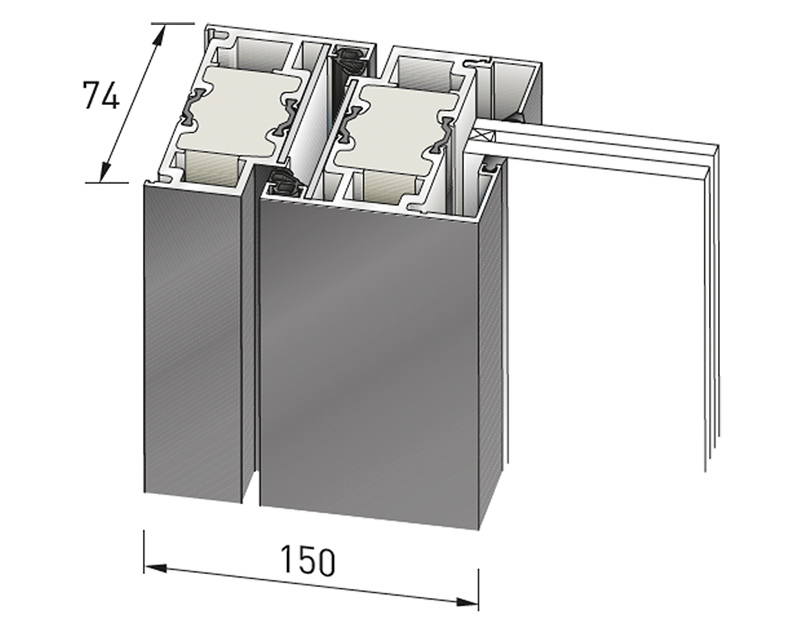

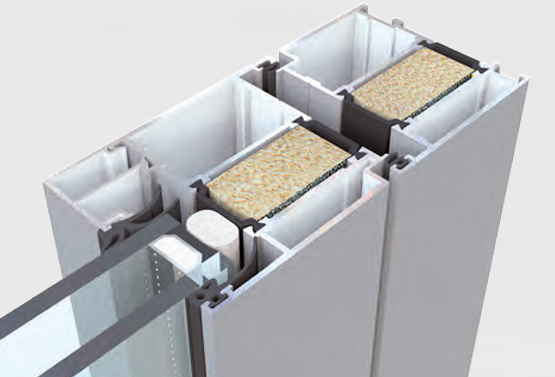

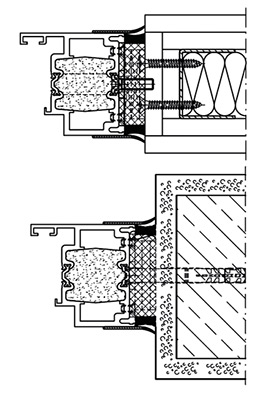

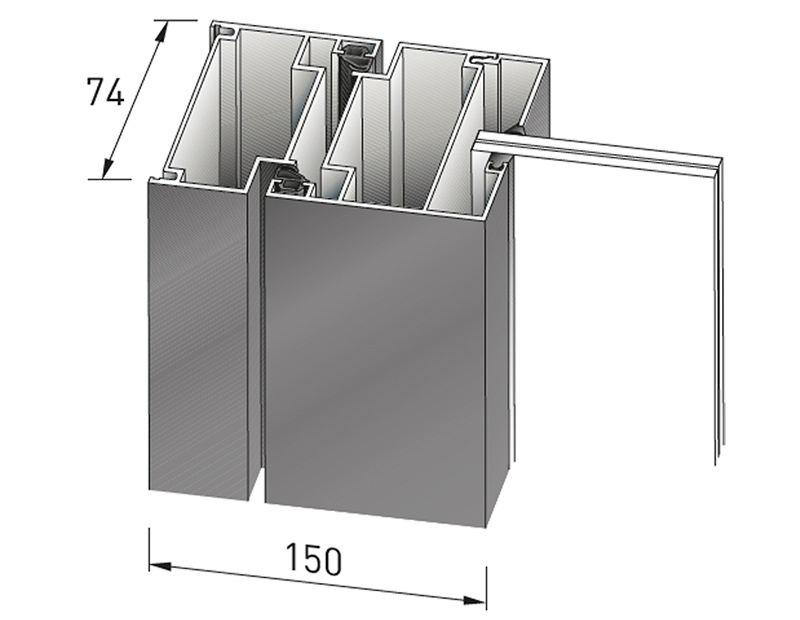

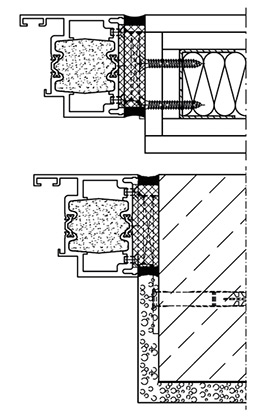

CORTES TRANSVERSALES
Ya sea protección acústica, protección contra incendios T 30 o T 90: la puerta de marco tubularNovoFire® se presenta con los mismos acabados profesionales para un aspecto uniforme en todo el edificio.
VARIANTES

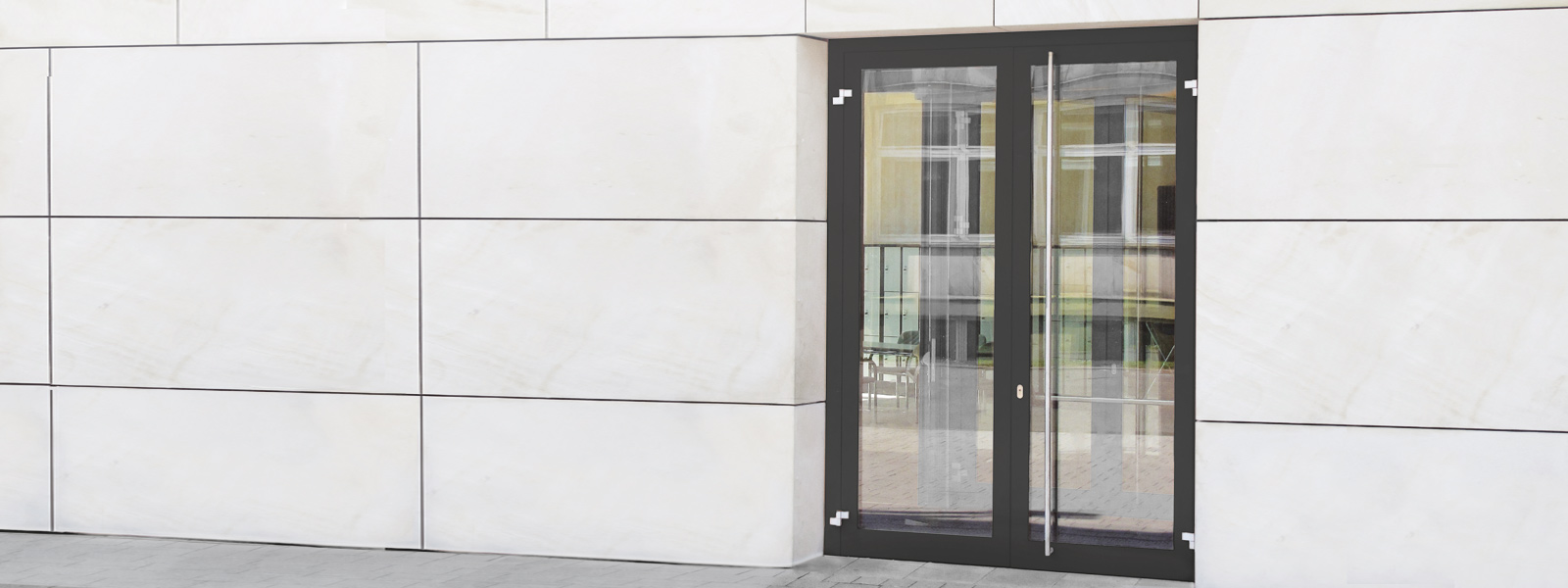

Detalles Puertas exteriores de aluminio
Detalles Puertas exteriores de aluminio
PUERTA EXTERIORDE ALUMINIO - EL AHORRO DE ENERGÍA NO ES UN MATERIAL La puerta exterior de aluminio es un sistema de perfiles estable para sistemas de puertas de alto aislamiento térmico en zonas de entrada laterales y traseras de edificios industriales, comerciales y administrativos. Por tanto, también cubre zonas secundarias y complementa de forma ventajosa el resto del programa de puertas Novoferm. La puerta exterior también impresiona por sus buenas propiedades técnicas, sus excelentes valores Uƒ y sus numerosas opciones de diseño.

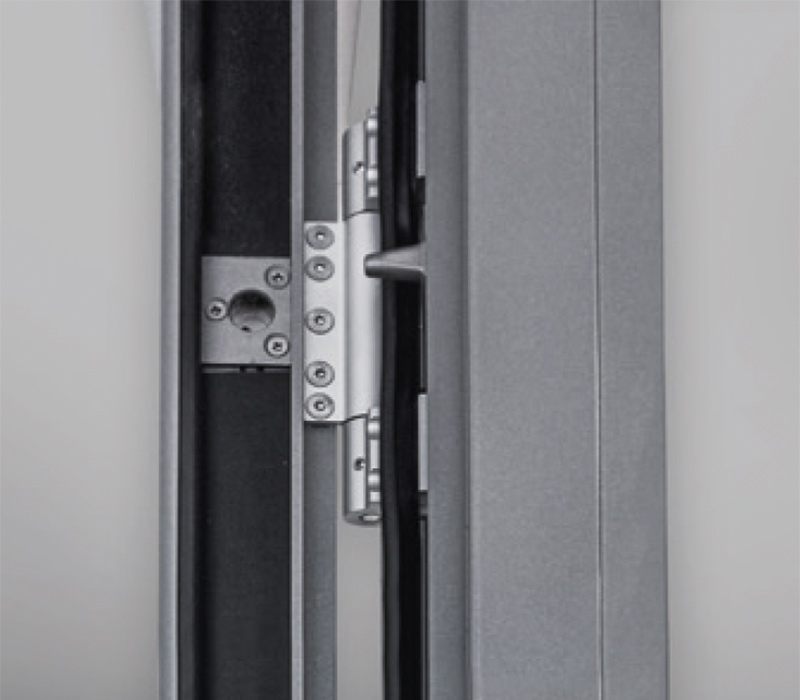

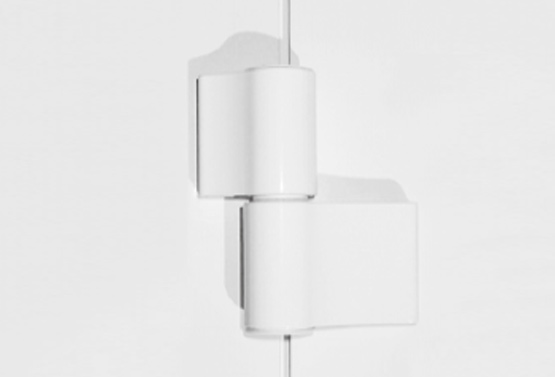

Bisagras Adecuadas para la instalación de todos los herrajes disponibles en el mercado. Hay disponibles diversas variantes de bisagras de puerta, desde robustas bisagras atornillables hasta bisagras de puerta completamente ocultas y bisagras enrollables de aluminio o acero inoxidable.
CONSTRUCCIÓN Robusta combinación de marco y hoja con un grosor de pared de 2 mm. Los perfiles de hoja pueden equiparse opcionalmente con barras aislantes deslizantes para minimizar el efecto bimetálico.

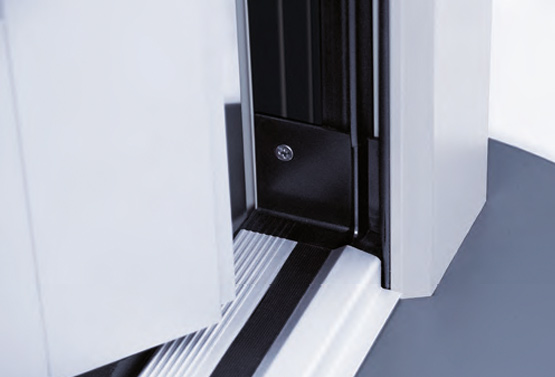

Umbralde puerta La variante de umbral sin barreras con altura de montaje de 19 mm y fijación oculta garantiza una transición visualmente suave del exterior al interior y puede utilizarse en edificios antiguos y nuevos gracias a un perfil de base especial.
DIMENSIONES DE LOS PERFILES Los perfiles y las dimensiones de los perfiles que se especifican a continuación son requisitos mínimos. No obstante, es posible que se utilicen perfiles reforzados por razones estructurales.
Profundidades de construcción de los perfiles:
- Marco, barras de acristalamiento, travesaño 75 mm
- Marco de la hoja (puerta) 75 mm
Anchura de las caras del perfil, puerta: (estandarizado para el sistema de protección contra incendios NovoFire®)
- Marco de puerta incl. hoja 149 mm
Zócalo de la puerta 150 mm
Detalles Puertas exteriores de aluminio Thermo
Detalles Puertas exteriores de aluminio Thermo

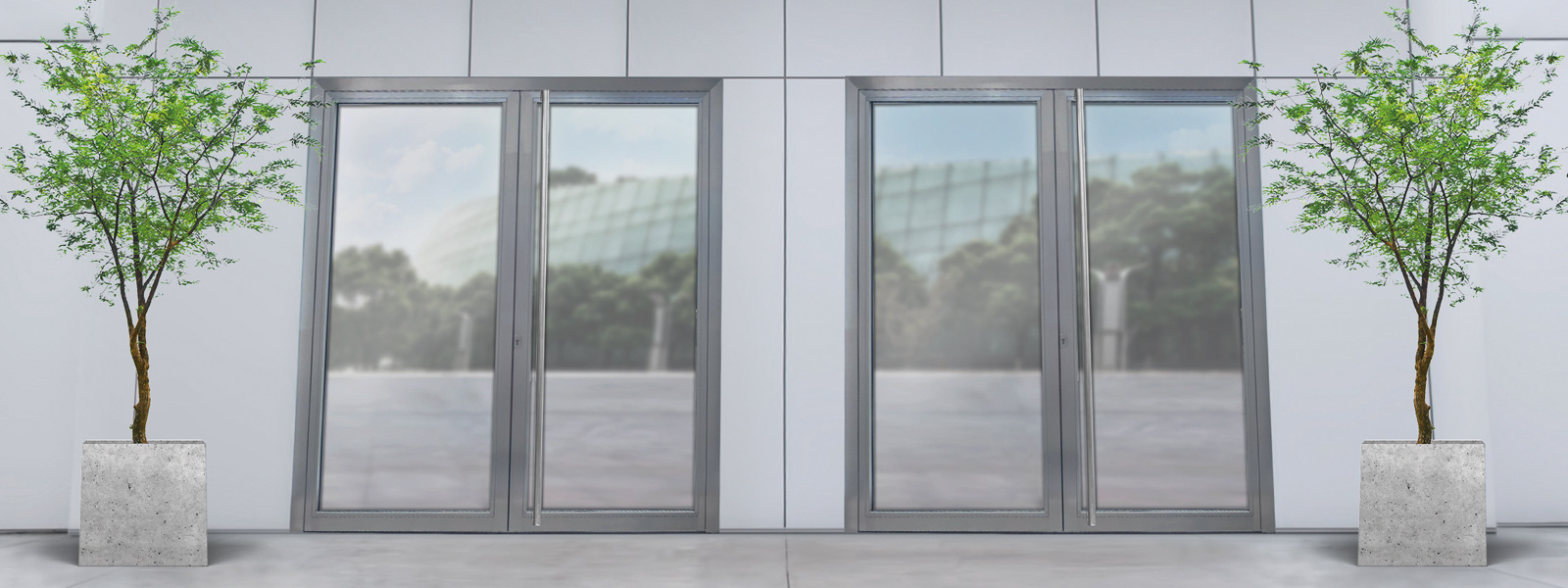

NOVOFIRE® THERMO ALU/PUERTA DE PROTECCIÓN CONTRA INCENDIOS PARA EXTERIORES El sistema se basa en perfiles huecos establesNovoFire® con un grosor de pared de 4 mm, con una profundidad de construcción de 90 mm, también adecuada para dimensiones de paso libre generosas. El tiempo de resistencia al fuego de 30 minutos y las elevadas propiedades de aislamiento térmico de la construcción se consiguen mediante la inserción de un aislante de protección contra incendios desarrollado por Novoferm.
La combinación de componentes de equipamiento permite satisfacer requisitos de seguridad de construcción personalizados.
DESCRIPCIONES Máxima flexibilidad y compatibilidad de herrajes y accesorios. Los componentes pueden seleccionarse en función de la aplicación. Las robustas bisagras atornillables de dos piezas están disponibles en diferentes colores: E6/EV1 = estándar, RAL a elegir y en aspecto de acero inoxidable.
CONSTRUCCIÓN Robusta combinación de marco y hoja con 4 mm de grosor de pared. Alto aislamiento en caso de incendio EI130 C5.

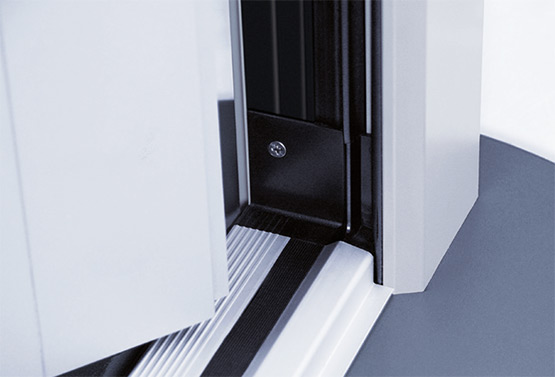

Umbral depuerta La variante de umbral sin barreras con 19 mm de altura de montaje y fijación oculta garantiza una transición visualmente suave del exterior al interior y puede utilizarse en edificios antiguos y nuevos gracias a un perfil de base especial.

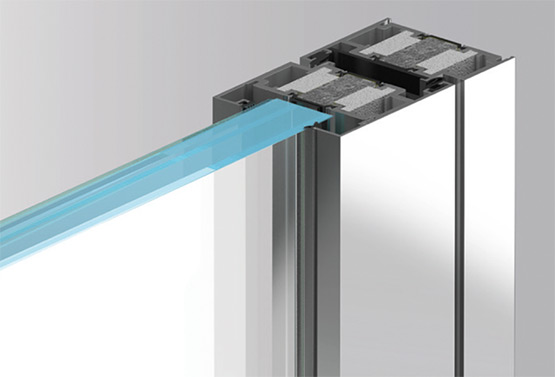

DIMENSIONES DEL PERFIL Las dimensiones del perfil son idénticas en apariencia al sistema de protección contra incendios y humos NovoFire.
- Profundidad de construcción del perfil: 90 mm
- Anchura de la cara del perfil: 150 mm
- Marco de puerta incl. hoja de puerta
- Zócalo de la puerta: 98 mm
Sus ventajas de un vistazo
- Estanqueidad al humo según DIN 18095
- Clases de resistencia al fuego T30 (EI2 30) / F30 o T90 (EI2 90) / F90 según DIN 4102
- resistencia antirrobo según DIN EN V1627 para puertas T30 (EI2 30) de las clases RC1 (WK1) o RC2 (WK2), opcionalmente también RC3 (WK3)
- Las puertas cortahumo/cortafuego de una o dos hojas pueden combinarse con elementos fijos en cualquier disposición de barras de hasta 4,0 m (F90) ó 5,0 m (F30) de altura.
- Pueden integrarse cierrapuertas aéreos, cerraderos eléctricos o incluso funciones antipánico según DIN EN 179 o DIN EN 1125.
- Todos los sistemas tienen el mismo aspecto y las puertas, los paneles laterales y los tragaluces pueden combinarse como se desee.
- El marco y el perfil de la puerta están enrasados entre sí
- Numerosas posibilidades de aplicación y máxima libertad de diseño
Tecnología y detalles
Datos técnicos de las puertas de marco tubular cortahumo
Datos técnicos de las puertas de marco tubular cortahumo
| Clase de resistencia | Protección contra humos | |||||
| Designación de tipo | NovoFire® Alu | NovoFire® aluminio | NovoFire | Puerta NovoFire® RS | ||
| División de elementos | ||||||
| Inclinada | - | - | - | - | ||
| Arcos de medio punto | - | - | - | - | ||
| Huecos | - | - | - | - | ||
| ángulo | - | - | - | - | ||
| Ensanchamientos | - | - | - | - | ||
| Dimensiones | ||||||
| Dimensiones generales | Anchura mín. - máx. | 624 - 1834* | sin especificaciones | 1500 - 3270* | ilimitado | |
Altura mín. - máx. | 1750 - 3135* | sin especificaciones | 1755 - 3135* | máx. 5015 ¹)²) | ||
| Dimensión exterior del marco | Anchura mín. - máx. | 604 - 1804* | 621 - 1821* | 1470 - 3240* | ilimitado | |
Altura mín. - máx. | 1740 - 3120* | 1749 - 3129* | 1740 - 3120* | máx. 5000 ¹)²) | ||
| Tamaño del disco | Anchura mín. - máx. | 454 - 1414 | 454 - 1414 | 1320 - 2850 | - | |
Altura mín. - máx. | 1665 - 2925 | 1665 - 2925 | 1665 - 2925 | - | ||
| Hoja | ||||||
| Profundidad de construcción | 74 | 74 | 74 | 74 | ||
| Vista | 150 | 159 | 150 | 75 | ||
| Altura del zócalo | 98 - 238 | 98 - 238 | 98 - 238 | 75 - 225 | ||
| Perfil del travesaño | 98 | 98 | 98 | 98 | ||
| Peldaño encolado | 20 - 140 | 20 - 140 | 20 - 140 | 20 - 140 | ||

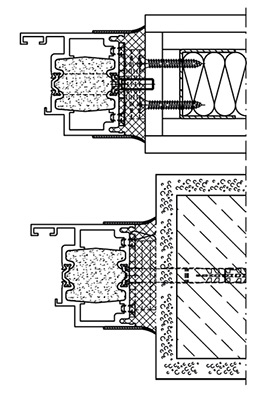

| Paredes | ||||||
| Mampostería | ≥ 115 | ≥ 115 | ≥ 115 | ≥ 115 | ||
| Hormigón | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | ||
| Bloque de hormigón celular o bloques planos | ≥ 175 | ≥ 175 | ≥ 175 | ≥ 175 | ||
| Losas de hormigón celular | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | ||
Paredes de montantes travesaños y montantes de acero | ≥ 95 | ≥ 95 | ≥ 95 | ≥ 95 | ||
Paredes de montantes travesaños y montantes de madera |
|
|
|
| ||
| Componente de acero revestido y no revestido | - | - | - | - | ||
| Componente de madera revestida | - | - | - | - | ||
| Combinación puerta/acristalamiento | - | - | - | - | ||
| Marco en Z | - | - | - | - | ||
| Rellenos | ||||||
| Grosor del acristalamiento | 1302 x 2782 | 1302 x 2782 | 1302 x 2782 | - | ||
| panel | - | - | - | - | ||
| Cristal / Panel | - | - | - | - | ||
| Inserto de vidrio | Acristalamiento húmedo | - | - | - | - | |
Acristalamiento en seco | - | - | - | - | ||
| Variantes de diseño | ||||||
| con tragaluz y panel lateral | - | - | - | - | ||
| con ventilador | - | - | - | - | ||
| con panel lateral | - | - | - | - | ||
Puerta cortahumo según DIN 18095 y DIN EN 1634 - Parte 3 | - | - | - | - | ||
Aislamiento acústico máximo Rw,P (Rw,R) | 42 (37) | - | 42 (37) | - | ||
| Resistencia antirrobo ³) | - | - | - | - | ||
| Transmitancia térmica Uf | - | - | - | - | ||
Certificado de ensayo/Números de homologación | P-120003623-10 | P-120003623-10 | P-120003623-10 | P-120003623-10 | ||
| Probado según | DIN 4102 y DIN EN 1634 | |||||
- posible - no posible * incl. ensanchamiento del marco de la puerta a la izquierda, a la derecha y a una altura de 120 mm ¹) según requisitos estáticos ²) Montaje de la puerta RS-1 o RS-2 en el acristalamiento fijo: Recomendamos un tubo de refuerzo a la izquierda y a la derecha del perfil del marco del acristalamiento fijo. H < 3500 sin tubo de refuerzo, H < 4000 con tubo de aluminio 80 x 50 x 4, H < 4500 con tubo de aluminio 100 x 50 x 4. tubo 80 x 50 x 4, H < 4500 con tubo de aluminio 100 x 50 x 4, H < 5000 con tubo de aluminio 120 x 50 x 4 ³) Posible basado en el sistema "System NovoFire® T30 | ||||||
| Todas las dimensiones en mm, RAM = dimensión exterior del marco | ||||||
Datos técnicos de las puertas de cerco tubular cortafuego T30 (EI 30)
Datos técnicos de las puertas de cerco tubular cortafuego T30 (EI 30)
| Clase de resistencia | T30 (EI2 30) / F30 | |||||
| Designación de tipo | NovoFire® aluminio | NovoFire® aluminio | NovoFire | NovoFire® F30 con T30 | ||
| División de elementos | ||||||
| Inclinada | - | - | - | - | ||
| Arcos de medio punto | - | - | - | - | ||
| Huecos | - | - | - | - | ||
| ángulo | - | - | - | - | ||
| Ensanchamientos | - | - | - | - | ||
| Dimensiones | ||||||
| Dimensiones generales | Anchura mín. - máx. | 634 - 1834* | 811 - 3312* | 1500 - 3270* | ilimitado | |
Altura mín. - máx. | 1750 - 3135* | 1915 - 3820* | 1755 - 3135* | máx. 5015 ¹)²) | ||
| Dimensión exterior del bastidor | Anchura mín. - máx. | 604 - 1804* | 781 - 3282* | 1470 - 3240* | ilimitado | |
Altura mín. - máx. | 1740 - 3120* | 1900 - 3805* | 1740 - 3120* | máx. 5000 ¹)²) | ||
Paso libre con apertura de 180 | Anchura mín. - máx. | 454 - 1414 | 454 - 1414 | 1320 - 2850 | - | |
Altura mín. - máx. | 1665 - 2925 | 1665 - 2616 | 1665 - 2925 | - | ||
| Hoja | ||||||
| Profundidad de construcción | 74 | 74 | 74 | 74 | ||
| Vista | 150 | 159 | 150 | 75 | ||
| Altura del zócalo | 98 - 238 | 98 - 238 | 98 - 238 | 75 - 225 | ||
| Perfil del travesaño | 98 | 98 | 98 | 98 | ||
| Peldaño encolado | 20 - 140 | 20 - 140 | 20 - 140 | 20 - 140 | ||
| Paredes | ||||||
| Mampostería | ≥ 115 | ≥ 115 | ≥ 115 | ≥ 115 | ||
| Hormigón | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | ||
| Bloque de hormigón celular o bloques planos | ≥ 175 | ≥ 175 | ≥ 175 | ≥ 175 | ||
| Losas de hormigón celular | ≥ 150 | ≥ 150 | ≥ 150 | ≥ 150 | ||
Paredes de montantes travesaños y montantes de acero | ≥ 95 | ≥ 95 | ≥ 95 | ≥ 95 | ||
Paredes de montantes travesaños y montantes de madera |
|
|
|
| ||
| Componentes de acero con y sin revestimiento | - | - | - | - | ||
| Componente de madera revestida | - | - | - | - | ||
| Combinación puerta/acristalamiento | - | - | - | - | ||
| Marco en Z | - | - | - | - | ||
| Rellenos | ||||||
Contrafl am 30 - 1 / Contrafl am 30 - V6 (Contrafl am 30 - V22) / Contrafl am 30 - V24 (Contrafl am 30 - V26) / Contrafl am 30 IGU máx. anchura x altura |
|
| ||||
Pyrostop tipo 30 - 1 / Pyrostop tipo 30 - 10 / Pyrostop tipo 30 - 2 / Pyrostop tipo 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso anchura x altura máx. Anchura x Altura |
|
| ||||
Promaglas 30, tipo 1 / Promaglas 30, tipo 2 / Promaglas 30, tipo 20 | 1302 x 2782 |
| ||||
| Panel | - | - | - | - | ||
| Vidrio / Panel | - | - | - | - | ||
| Inserto de vidrio | Acristalamiento húmedo | - | - | - | - | |
Acristalamiento en seco | - | - | - | - | ||
| Variantes de diseño | ||||||
| con tragaluz y panel lateral | - | - | - | - | ||
| con ventilador | - | - | - | - | ||
| con panel lateral | - | - | - | - | ||
Puerta cortahumo según DIN 18095 y DIN EN 1634 - Parte 3 (en combinación con DIN 4102) | - | - | - | - | ||
Aislamiento acústico máximo Rw,P (Rw,R) | 40 (35) | - | 40 (35) | - | ||
| Resistencia antirrobo ³) | WK 1-3 | WK 1-3 | - | - | ||
| Transmitancia térmica Uf | - | - | - | - | ||
Certificado de ensayo/Números de homologación | Z-6.20-1845 |
| Z-6.20-1845 | Z-19.14-1769 | ||
| Probado según | DIN 4102 y DIN EN 1634 | |||||
- posible - no posible * incl. ensanchamiento del marco de la puerta a la izquierda, a la derecha y a una altura de 120 mm ¹) según requisitos estáticos ²) Montaje de la puerta RS-1 o RS-2 en el acristalamiento fijo: Recomendamos un tubo de refuerzo a la izquierda y a la derecha del perfil del marco del acristalamiento fijo. H ≤ 3500 sin tubo de refuerzo, H ≤ 4000 con tubo de aluminio 80 x 50 x 4, H ≤ 4000 con tubo de aluminio 80 x 50 x 4, tubo 80 x 50 x 4, H ≤ 4500 con tubo de aluminio 100 x 50 x 4, H ≤ 5000 con tubo de aluminio 120 x 50 x 4 ³) Posible basado en el sistema "System NovoFire® T30". | ||||||
| Todas las dimensiones en mm, RAM = dimensión exterior del marco | ||||||
Datos técnicos de las puertas de cerco tubular cortafuego T90 (EI 90)
Datos técnicos de las puertas de cerco tubular cortafuego T90 (EI 90)
| Clase de resistencia | T90 (EI2 90) / F90 | ||||||
| Designación de tipo | NovoFire® aluminio | NovoFire® aluminio | NovoFire® F90 con T90 | ||||
| Disposición de los elementos | |||||||
| Pendientes | - | - | - | ||||
| Arcos de medio punto | - | - | - | ||||
| Huecos | - | - | - | ||||
| ángulo | - | - | - | ||||
| Ensanchamientos | - | - | - | ||||
| Dimensiones | |||||||
| Dimensiones generales | Anchura mín. - máx. | 634 - 1834* | 1500 - 2730* | ilimitado | |||
Altura mín. - máx. | 1750 - 3135* | 1750 - 2610* | máx. 4015 ¹)²) | ||||
| Dimensión exterior del bastidor | Anchura mín. - máx. | 604 - 1710* | 1470 - 2700* | ilimitado | |||
Altura mín. - máx. | 1740 - 2600* | 1740 - 2600* | máx. 4000 ¹)²) | ||||
Paso libre con apertura de 180 | Anchura mín. - máx. | 454 - 1320 | 1320 - 2310 | - | |||
Altura mín. - máx. | 1665 - 2405 | 1665 - 2405 | - | ||||
| Hoja | |||||||
| Profundidad de construcción | 90 | 90 | 90 | ||||
| Vista | 150 | 150 | 75 | ||||
| Altura del zócalo | 98 - 238 | 98 - 238 | 98 - 238 | ||||
| Perfil del travesaño | 98 | 98 | 98 | ||||
| Peldaño encolado | 20 - 140 | 20 - 140 | 20 - 140 | ||||
| Paredes | |||||||
| Mampostería | ≥ 175 | ≥ 175 | ≥ 175 | ||||
| Hormigón | ≥ 140 | ≥ 140 | ≥ 140 | ||||
| Bloque de hormigón celular o bloques planos | ≥ 200 | ≥ 200 | ≥ 200 | ||||
| Losas de hormigón celular | ≥ 175 | ≥ 175 | ≥ 175 | ||||
Tabiques de travesaños y montantes de acero | ≥ 100 | ≥ 100 | ≥ 100 | ||||
Paredes con montantes travesaños y montantes de madera | - | - | - | ||||
| Componente de acero revestido y no revestido | - | - | - | ||||
| Componente de madera revestida | - | - | - | ||||
| Combinación puerta/acristalamiento | - | - | - | ||||
| Marco en Z | - | - | - | ||||
| Rellenos | |||||||
| Contraflam 90 | Anchura x altura máx. | 1208 x 2261 | 1208 x 2261 | ||||
| Claraboya | 2347 x 939 |
| |||||
| Panel lateral | 939 x 2413 | ||||||
| Pyrostop tipo 90-1 | Anchura x altura | 1208 x ≤ 2261 | 1208 x 2261 | ||||
| Superficie total | ≤ 2,44 m² | ≤ 2,44 m² | |||||
| Claraboya | 2347 x 939 | ||||||
| Panel lateral | 939 x 2413 | ||||||
| Pyrostop tipo 90-2 | Anchura x altura | 1208 x ≤ 2261 | 1208 x 2261 | ||||
| Superficie total | ≤ 2,44 m² | ≤ 2,44 m² | |||||
| Claraboya | 2347 x 939 | ||||||
| Panel lateral | 939 x 2413 | ||||||
| Panel | - | - | - | ||||
| Vidrio / Panel | - | - | - | ||||
| Inserto de vidrio | Acristalamiento húmedo | - | - | - | |||
Acristalamiento seco | - | - | - | ||||
| Variantes de diseño | |||||||
| con tragaluz y panel lateral | - | - | - | ||||
| con ventilador | - | - | - | ||||
| con panel lateral | - | - | - | ||||
Puerta cortahumo según DIN 18095 y DIN EN 1634 - Parte 3 (en combinación con DIN 4102) | - | - | - | ||||
Aislamiento acústico máximo Rw,P (Rw,R) | 42 (37) | 42 (37) | - | ||||
| Resistencia antirrobo ³) | WK 1-3 | WK 1-3 | - | ||||
| Transmitancia térmica Uf | - | - | - | ||||
Certificado de ensayo/Números de homologación | Z-6.20-1845 | Z-6.20-1836 | Z-19.14-1771 | ||||
| Probado según | DIN 4102 y DIN EN 1634 | ||||||
- posible - no posible * incl. ensanchamiento del marco de la puerta a la izquierda, a la derecha y a una altura de 120 mm ¹) según requisitos estáticos ²) Montaje de la puerta RS-1 o RS-2 en el acristalamiento fijo: Recomendamos un tubo rigidizador a la izquierda y a la derecha del perfil del marco del acristalamiento fijo. H ≤ 3500 sin tubo rigidizador, H ≤ 4000 con tubo de aluminio tubo 80 x 50 x 4, H ≤ 4500 con tubo de aluminio 100 x 50 x 4, H ≤ 5000 con tubo de aluminio 120 x 50 x 4. | |||||||
| Todas las dimensiones en mm, RAM = dimensiones exteriores del bastidor | |||||||
Datos técnicos de las puertas de seguridad de marco tubular RC 2 / RC 3
Datos técnicos de las puertas de seguridad de marco tubular RC 2 / RC 3
| Clase de resistencia | RC 2 | RC 3 | ||||
| Designación de tipo | NovoFire® T30 | NovoFire® T30 | NovoFire® T30 | |||
| Dimensiones | Dimensiones generales | Anchura mín. - máx. | 1080 - 1485 | 1080 - 1485 | 1840 - 2530 | |
| Altura mín. - máx. | 1840 - 2530 | 1840 - 2530 | 1840 - 2530 | |||
| Profundidad del marco | Profundidad de montaje | 74 | 74 | 74 | ||
| Perfil del marco de anchura vista | 75 | 75 | 75 | |||
| Paredes (espesor sin revoque) | Mampostería/ladrillo visto (resistencia del ladrillo 12/ mortero grupo II) | ≥ 115 | ≥ 115 | ≥ 115 | ||
| Hormigón (B15) | ≥ 100 | ≥ 120 | ≥ 120 | |||
| Hormigón celular (resistencia a la compresión ≥ 4/ aglomerado) | ≥ 170 | ≥ 240 | ≥ 240 | |||
| Componente de acero revestido mín. F60-A | - | - | - | |||
| Rellenos | Vidrio con propiedades de seguridad F30 | Espesor P4A ≥ 21 | Espesor P5A ≥ 21 | Espesor P5A ≥ 21 | ||
- | Espesor P6B ≥ 21 | Espesor P6B ≥ 21 | ||||
| Panel con propiedades de seguridad F30 |
|
|
| |||
| Equipo de seguridad | Número de pasadores de seguridad | 3 | 3 | 3 | ||
| Cerradura de pestillo embutido con enganche de resorte con bloqueo superior | - | - | - | |||
| Cerradura de embutir con bloqueo superior | - | - | - | |||
| Cerradura multipunto | - | - | - | |||
| Cerradura multipunto con abrepuertas en A | - | - | - | |||
| Abrepuertas E 1) | - | - | - | |||
Cilindro de cierre de seguridad según EN 1303 clase 4 o DIN 18252 clase 21, 31, 71 BZ | La longitud del cilindro de cierre es: Espesor de la hoja de la puerta 74 mm + el espesor del herraje de protección, el cilindro de cierre no debe sobresalir más de 3 mm de la chapa de la puerta | |||||
| Juego intercambiable, DIN 18257/ ES 1 placa larga | - | - | - | |||
| Juego de manillas, DIN 18257/ ES 1 placa larga | - | - | - | |||
| Juego de manillería, DIN 18257/ ES 3 placa larga | - | - | - | |||
| Juego de manillería, DIN 18257/ ES 3 placa larga | - | - | - | |||
| Función antipánico según EN 179 | - | - | - | |||
| Función antipánico según EN 1125 con barra de empuje (barra táctil) | - | - | - | |||
| Función antipánico según EN 1125 con barra de pulsadores | - | - | - | |||
| Función antipánico B (función de conmutación para juego de manillería) | - | - | - | |||
| Función antipánico D (función de paso para juego de manillería) | - | - | - | |||
| Función antipánico E (función de cambio para el juego de manillería) | - | - | - | |||
| Bisagra de rodillo | - | - | - | |||
| Bisagra atornillable 2 piezas 3D con cierre de bisagra | - | - | - | |||
| Bisagras ocultas | - | - | - | |||
| Contactos magnéticos | - | - | - | |||
| Contactos de perno | - | - | - | |||
| Cierrapuertas superior | - | - | - | |||
| Cierrapuertas oculto | - | - | - | |||
| Umbral para puerta con función de escape | No 2) | No 2) | No 2) | |||
| Acristalamiento | Acristalamiento en seco | - | - | - | ||
| Acristalamiento húmedo | - | - | - | |||
| junquillo fijado o enganchado | - | - | - | |||
| junquillo atornillado | - | - | - | |||
| Funciones adicionales | Protección contra incendios | T30-1 | T30-1 | T30-2 | ||
| Protección contra humos | - | - | - | |||
| Aislamiento acústico en función del equipamiento hasta (Rw) | Hasta 40 dB | Hasta 40 dB | Hasta 40 dB | |||
| Probado según | DIN EN 1627 | |||||
1 ) No se permite el cerradero eléctrico en combinación con la cerradura principal. 2 ) Cuando se combina con una barra antipánico (barra táctil), no se requiere umbral. | ||||||
Datos técnicos de los cierres exteriores de aluminio
| Clase de resistencia | Cierres exteriores con aislamiento térmico | ||||
| Designación de tipo | Puerta de 1 hoja | Puerta de 2 hojas | Acristalamiento | ||
| Disposición de los elementos | |||||
| Pendientes | - | - | - | ||
| Arcos de medio punto | - | - | - | ||
| Huecos | - | - | - | ||
| ángulo | - | - | - | ||
| Ensanchamientos | - | - | - | ||
| Dimensiones | |||||
| Dimensiones generales | Anchura mín. - máx. | 625 - 1450 | 1500 - 2400 | ilimitado | |
Altura mín. - máx. | 1750 - 2505 | 1750 - 2400 | 5000 ¹) | ||
| Dimensión exterior del bastidor | Anchura mín. - máx. | 605 - 1425 | 1470 - 2395 | ilimitado | |
Altura mín. - máx. | 1740 - 2495 | 1740 - 2385 | 5000 ¹) | ||
Paso libre con apertura de 180 | Anchura mín. - máx. | 461 - 1281 | 1322 - 2247 | - | |
Altura mín. - máx. | 166 - 2417 | 1668 - 2313 | - | ||
| Hoja | |||||
| Profundidad de construcción | 75 | 75 | 75 | ||
| Vista | 149 | 149 | 74 | ||
| Altura del zócalo | 152 | 152 | 176 | ||
| Perfil del travesaño | 76 - 96 | 76 - 96 | 76 - 96 | ||
| Peldaño encolado | 20 - 140 | 20 - 140 | 20 - 140 | ||
| Paredes | |||||
| albañilería | - | - | - | ||
| hormigón | - | - | - | ||
| Bloque de hormigón celular o bloques planos | - | - | - | ||
| Losas de hormigón celular | - | - | - | ||
| Paredes de montantes | - | - | - | ||
| Componente de acero revestido | - | - | - | ||
| Componente de madera revestida | - | - | - | ||
| Combinación puerta/acristalamiento | - | - | - | ||
| Marco en Z | - | - | - | ||
| Rellenos | |||||
| Espesor del acristalamiento 4) | 24-52 mm | ||||
| Panel | - | - | - | ||
| Vidrio / Panel | - | - | - | ||
| Inserto de vidrio | Acristalamiento húmedo | - | - | - | |
Acristalamiento seco | - | - | - | ||
| Variantes de diseño | |||||
| con tragaluz y panel lateral | - | - | - | ||
| con ventilador | - | - | - | ||
| con panel lateral | - | - | - | ||
| Clase de permeabilidad de la junta | 4 | 4 | 4 | ||
| Clase de estanqueidad a la lluvia | hasta 6 A | hasta 6 A | - | ||
| Aislamiento acústico | 40 dB | 40 dB | 40 dB | ||
| Resistencia antirrobo | WK 2 | WK 2 | - | ||
| Transmitancia térmica Uf | 1,3 - 1,9 W/m²K | 1,3 - 1,9 W/m²K | 1,3 - 1,9 W/m²K | ||
| Etiquetado CE según EN 14351-1 | - | - | - | ||
| Probado según | DIN 4102 y DIN EN 1634 | ||||
- posible - no posible ¹) según requisitos estáticos ²) Sin fachada, sin ventanas oscilobatientes ³) Otros tamaños posibles 4) Disponibles todos los tipos de vidrio habituales en el mercado | |||||
| Todas las medidas en mm, RAM = medida exterior del marco | |||||
Montaje
MONTAJE SENCILLO Y RELLENO RÁPIDO DEL BASTIDOR
A continuación se presenta un vídeo paso a paso que muestra cómo instalar una puerta de marco tubular Novoferm y las opciones para rellenar el marco con espuma de protección contra incendios Novoferm. Los vídeos y la información sólo pretenden ser un complemento de las instrucciones de instalación, funcionamiento y mantenimiento. No sustituyen a una instalación profesional realizada por personal especializado cualificado y formado.
INSTALACIÓN PUERTA DE MARCO TUBULAR NOVOFERM
En este vídeo del área de puertas y puertas de marco tubular, Novoferm ilustra la instalación de una puerta de marco tubular utilizando el ejemplo de una NovoFire® Alu T30 con los pasos individuales de instalación visualmente en detalle.
Encontrará más vídeos en el canal YouTube de Novoferm:
https://www.youtube.com/NovofermVideos

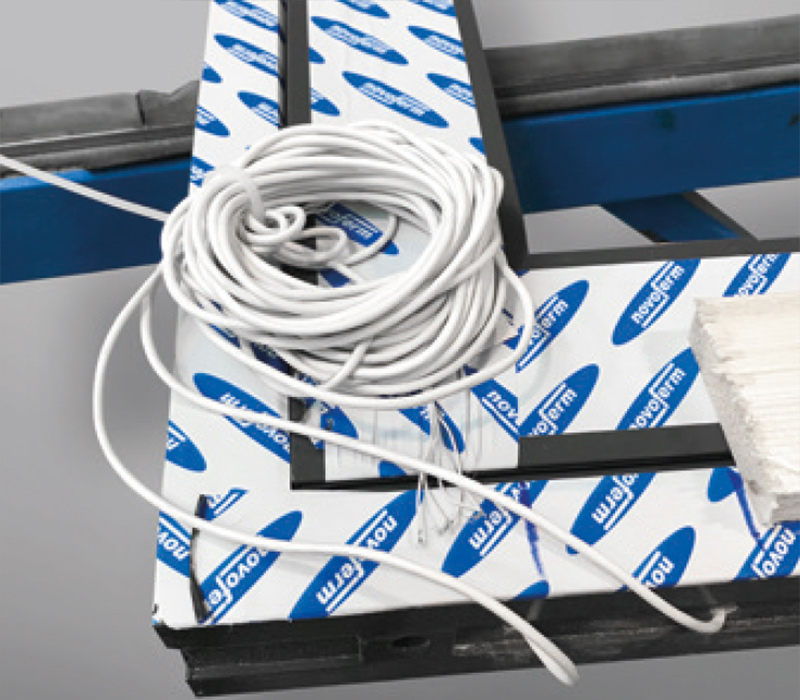

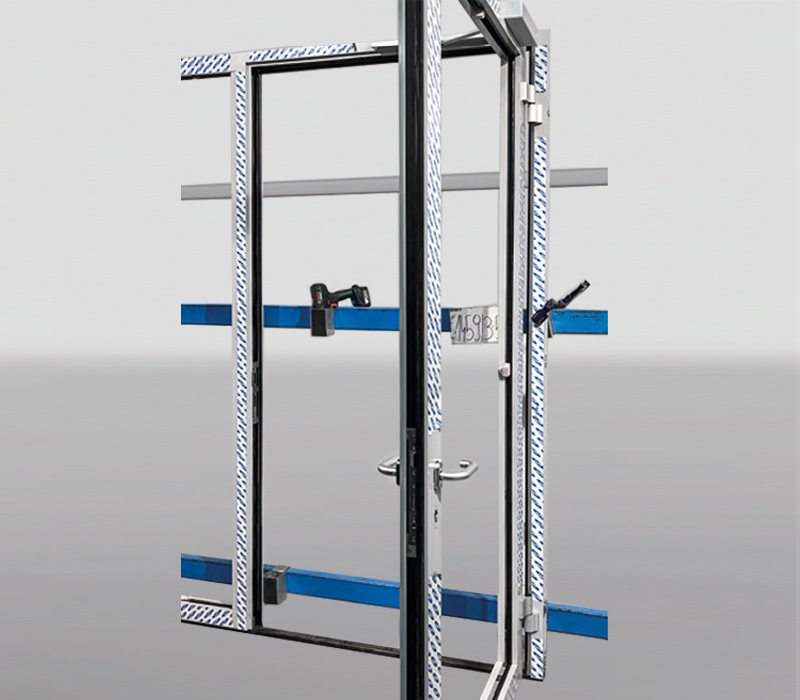

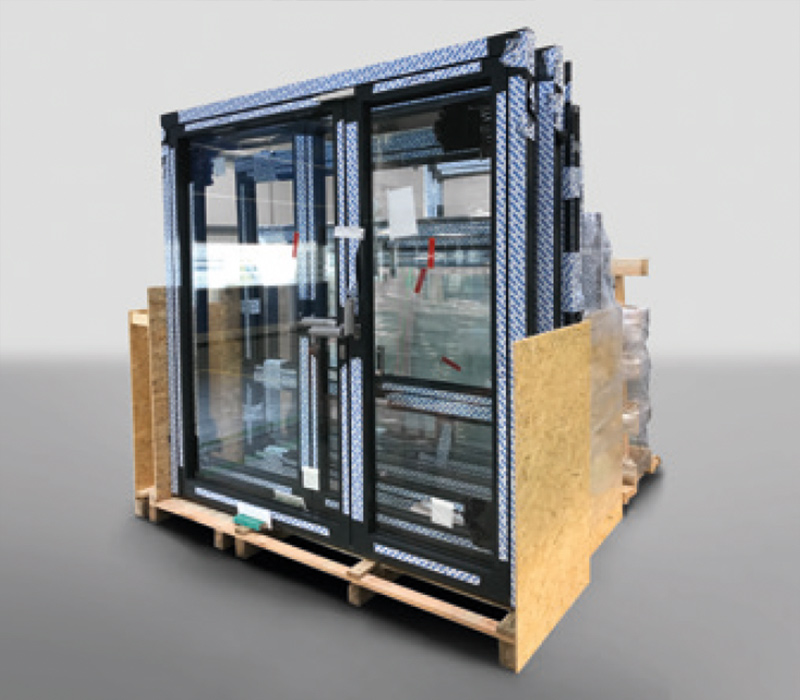

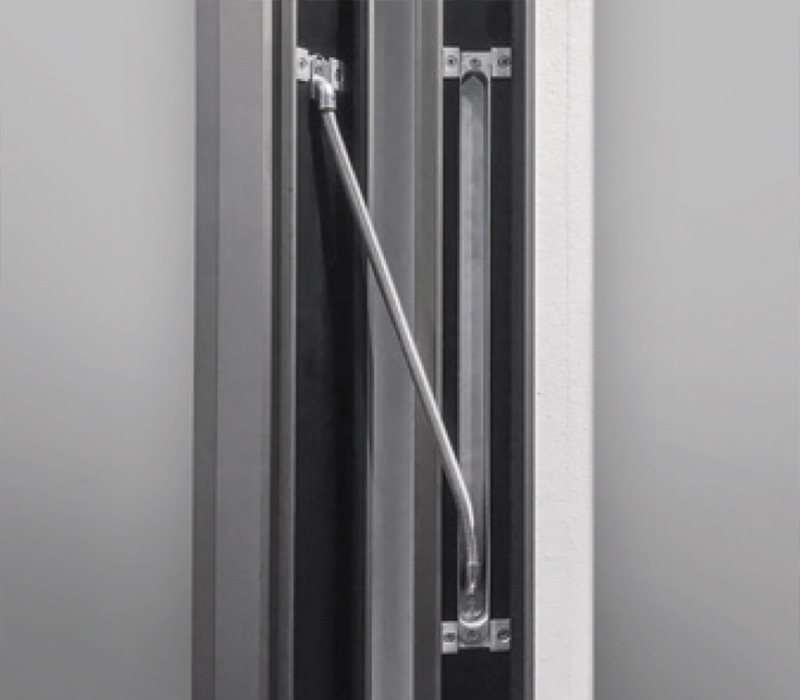

Premontaje y entrega en fábrica
Premontaje y entrega en fábrica
Espuma ignífuga Novoferm
Espuma ignífuga Novoferm

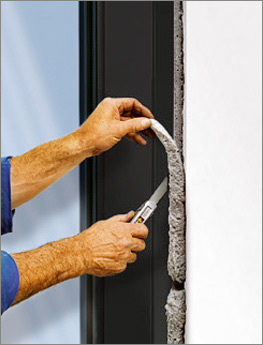

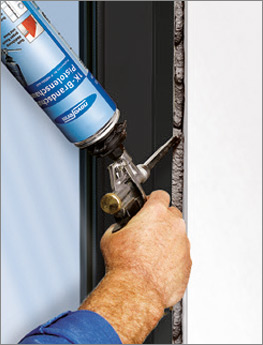

INSTALE PUERTAS RÁPIDAMENTE CON LA ESPUMA IGNÍFUGA NOVOFERM

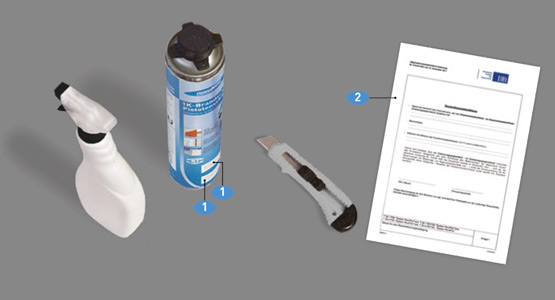

Con la espuma de protección contra incendios Novoferm, los perfiles y marcos en construcciones metálicas y en seco pueden rellenarse de forma mucho más rápida y limpia. Los conocimientos previos habituales para la instalación de puertas cortafuegos son totalmente suficientes. Documentar la instalación conforme a la homologación es extremadamente sencillo. Para ello, existen etiquetas autoadhesivas 1 fácilmente extraíbles en la lata de espuma, que simplemente se pegan en la confirmación de conformidad 2 y contienen toda la información necesaria.
No hay forma más sencilla, limpia y rápida de instalar puertas cortafuegos hoy en día.
