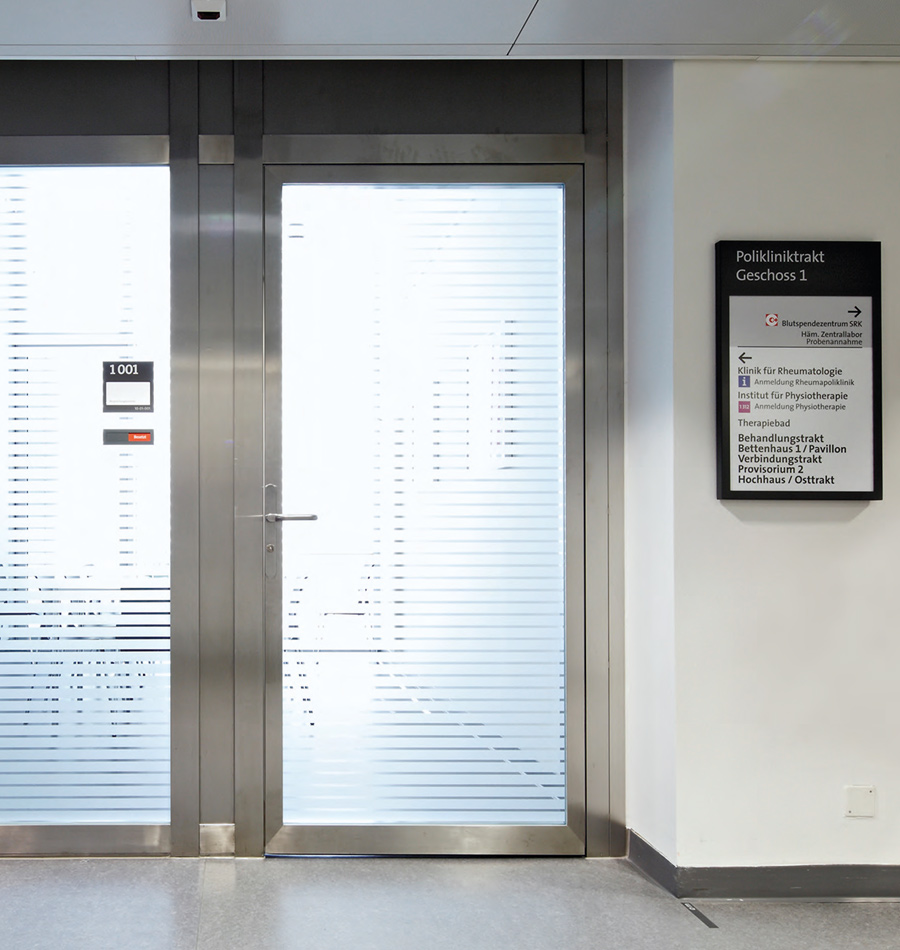

SISTEMAS DE MARCOS DE PERFILES NOVOFERM DE ACERO

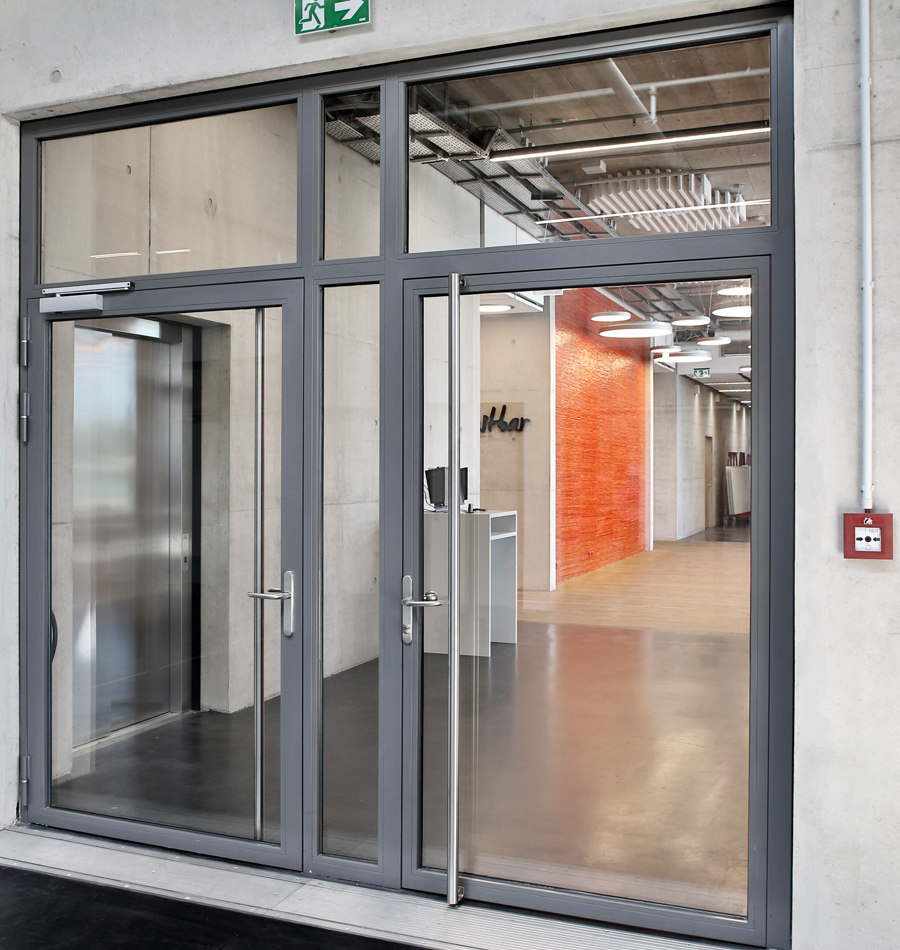

NEU - ACERO NOVOFIRE

Con ^NovoFire® Steel, Novoferm lanza al mercado la primera puerta de marco tubular de acero desarrollada y fabricada internamente que está homologada como barrera cortafuego y cortahumo. La nueva puerta impresiona por sus numerosas ventajas: La innovadora geometría del perfil permite un diseño elegante y una gran flexibilidad en cuanto a construcción, acristalamiento, herrajes y reequipamiento con otros componentes homologados. Además, el sistema se caracteriza por un montaje sencillo y una elevada sostenibilidad, ya que se basa en acero reciclable.

Para la construcción moderna de inmuebles, las puertas de bastidor tubular^NovoFire® Steel se basan en perfiles de acero con una profundidad de construcción de 65 mm y un espesor de material de 1,8 mm. La serie se caracteriza por una protección fiable contra el fuego y/o el humo, así como por una amplia gama de posibilidades de aplicación, una configuración flexible y un montaje sencillo.

Alta funcionalidad Disponible como puerta cortafuego^NovoFire® Steel T30 (EI 30 _S200 C5) y como puerta cortahumo ^NovoFire® Steel RS _(S200). Nuestras puertas ofrecen una instalación sencilla y un ajuste fino con detalles bien pensados (incluida una ranura multifuncional única para una instalación sencilla y un ajuste fino de los herrajes, etc.).

Sostenibilidad viva El perfil básico de las puertas de marco tubular Novoferm es de acero 100% reciclable y siempre está enrasado. Además, la puerta se puede reequipar fácilmente con diversos componentes. Esto permite adaptar posteriormente el sistema a las necesidades cambiantes.

Comparación de puertas y propiedades

Comparación de las puertas de bastidor tubular de acero

Designación de la puerta	Homologación certificado de prueba	Marco material	T30 (EI2 30)	T90 (EI2 90)	Humo humo	RC 2	RC 3	Calor aislante
NovoFire Acero RS	P-5022 DMT DO	acero			-
Acero NovoFire T30	-	Acero	-		-
Acero NovoFire F30	-	Acero	-
Forster fuego T90	Z-6.20-1881	acero		-	-
Forster fuego F90	Z-19.14-1973	acero		-
Forster unico	-	acero				-	-	-
Forster unico EI30	Rendimiento Explicación	acero	-		-			-

Detalles NovoFire Acero

EL MANGO NOVOFIRE

N^OVOFIRE® STEEL T30 Y ^NOVOFIRE® STEEL RS Las puertas de bastidor tubular^NovoFire® Steel se basan en perfiles de acero con una profundidad de construcción de 65 mm y un espesor de material de 1,8 mm. La serie se caracteriza por una protección fiable contra el fuego y/o el humo, así como por una amplia gama de posibilidades de aplicación, una configuración flexible y un montaje sencillo. Disponible como puerta cortafuego ^NovoFire® Steel T30 (EI 30 S200 C5) y como puerta cortahumo ^NovoFire® Steel RS _(S200), ^NovoFire® Steel cumple diversos requisitos de seguridad.

^NovoFire® Steel T30 garantiza un periodo de resistencia al fuego de 30 minutos e impide la propagación tanto del fuego como del humo durante este tiempo. La banda intumescente "Promaseal", integrada en el perfil de goma del galce de la puerta, garantiza una protección segura contra el fuego. El ^NovoFire® Steel RS se recomienda en situaciones en las que sólo se requiere protección contra el humo. Este sistema, ensayado conforme a las normas DIN 18095 y DIN EN 1634-3, impide con éxito el paso del humo y forma así un cierre fiable de la estancia.

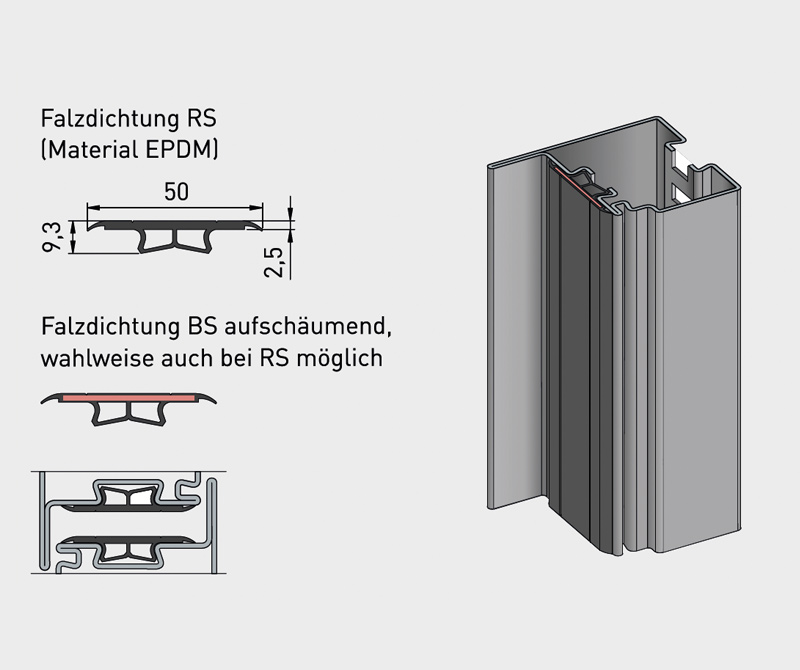

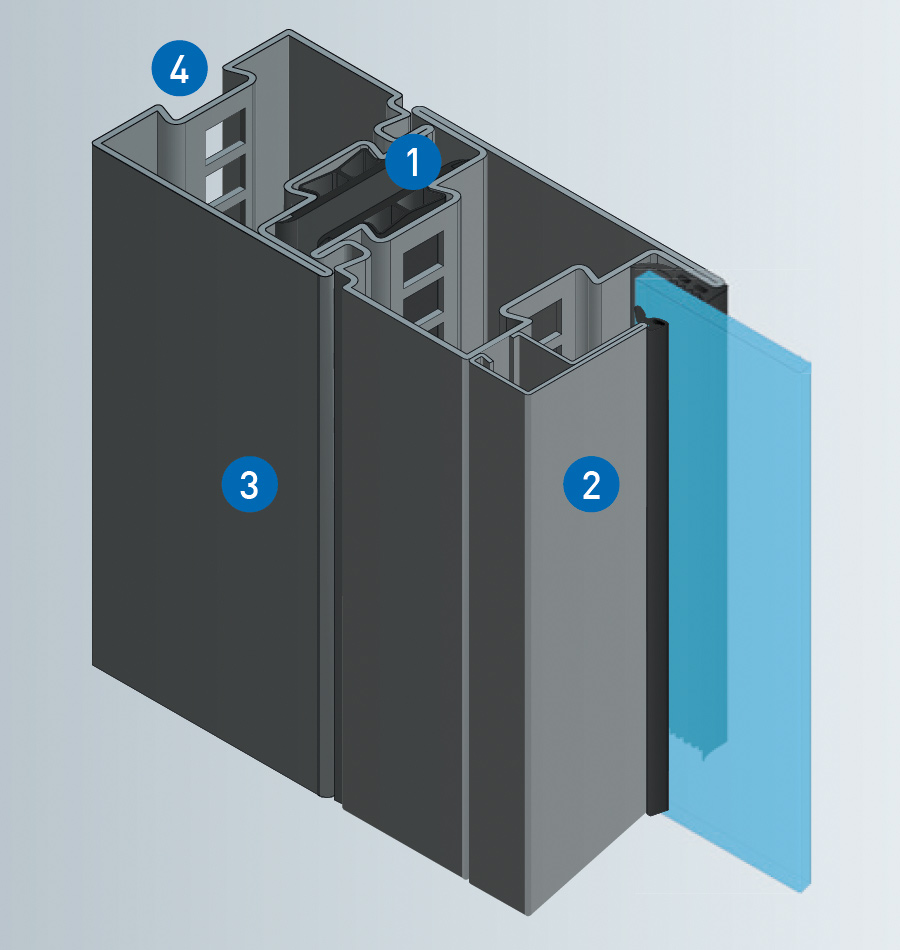

[1] Buen aspecto gracias al panel funcional en la zona del galce de la puerta, para protección contra humos y protección contra incendios

[2] Es posible una amplia gama de variantes de junquillos, incluido un junquillo en ambos lados

[3 ] El perfil básico es de acero 100% reciclable y siempre está enrasado

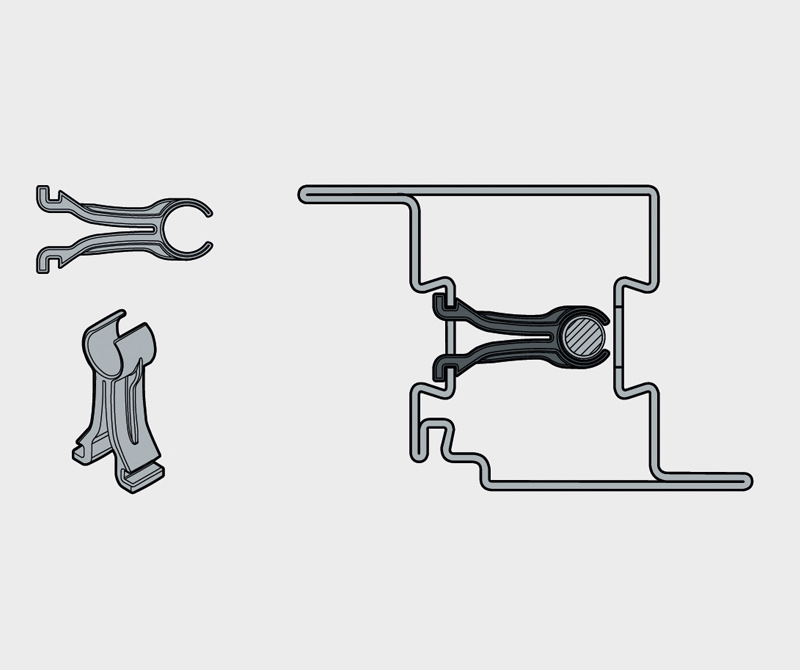

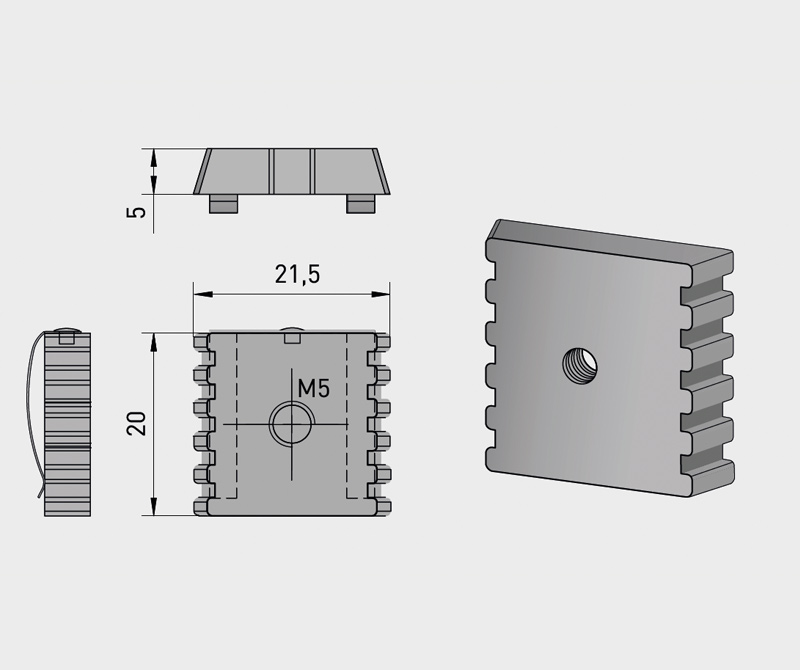

[4] La exclusiva ranura multifuncional permite una instalación sencilla y un ajuste preciso de los accesorios.

QUE HABLA A FAVOR DE LAS NUEVAS PUERTAS DE BASTIDOR TUBULAR DE ACERO NOVOFIRE® DE NOVOFERM

^NovoFire® Steel combina décadas de experiencia en la fabricación de puertas de marco tubular y en el campo de la protección contra incendios y humos en un solo sistema. El resultado es un sistema que no sólo se caracteriza por un alto nivel de seguridad en caso de emergencia, sino que también permite otras aplicaciones como la automatización, la función antipánico, el control de accesos o el aislamiento acústico.

Entre sus numerosas ventajas se incluyen

Instalación sencilla
Diseño excepcional, gran flexibilidad y robustez gracias a la innovadora geometría del perfil
Dimensiones generosas1 hoja: 1.560 mm x 3.000 mm2 hojas: 3.000 mm x 3.000 mm
Perfiles ensanchables para aumentar las dimensiones exteriores del marco
Diferentes vidrios resistentes al fuego y paneles con diferentes rellenos
Gran estabilidad dimensional en caso de incendio ^(NovoFire® Steel T30)

Detalles sistemas de acero

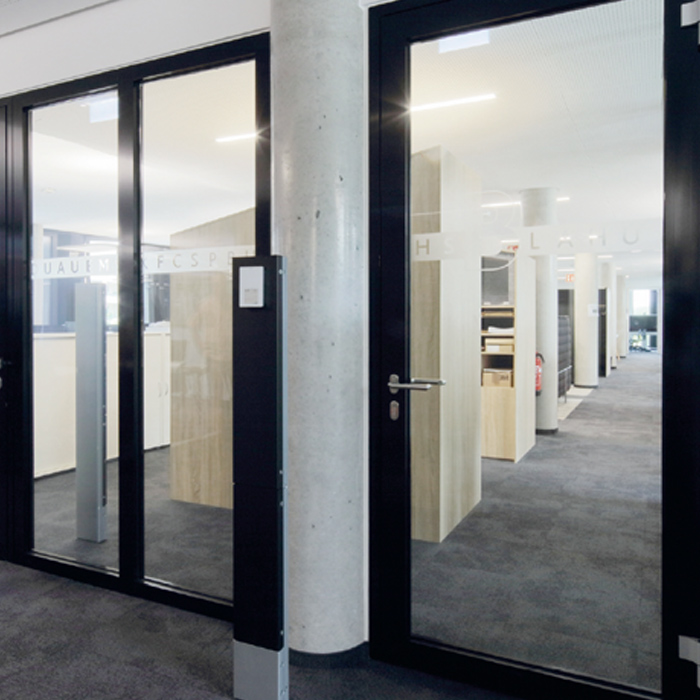

LOS SISTEMAS DE BASTIDORES DE PERFILES DE ACERO NOVOFERM OFRECEN SEGURIDAD Y CONFORT EN EL INTERIOR Y EL EXTERIOR

Los sistemas de marcos de perfiles Novoferm de acero son componentes ideales para aplicaciones seguras y, al mismo tiempo, estéticamente sofisticadas en el ámbito de las barreras cortahumo y cortafuegos.

Las propiedades estáticas del material básico permiten crear estructuras de filigrana inigualables con anchos de cara elegantemente estrechos.

Además de "Presto RS" para la protección contra humos y "Fuego light" para aplicaciones de protección contra incendios - ambos diseñados para uso interior - también ofrecemos "Unico", una construcción de perfiles para la construcción de sistemas de puertas exteriores.

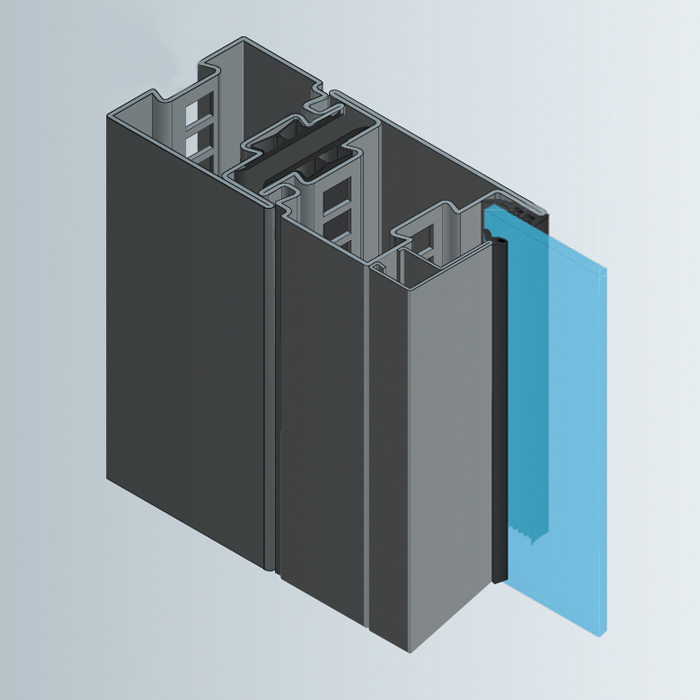

Lo que tiene de especial: con su innovadora rotura de puente térmico, que prescinde por completo del plástico, este sistema es totalmente reciclable.

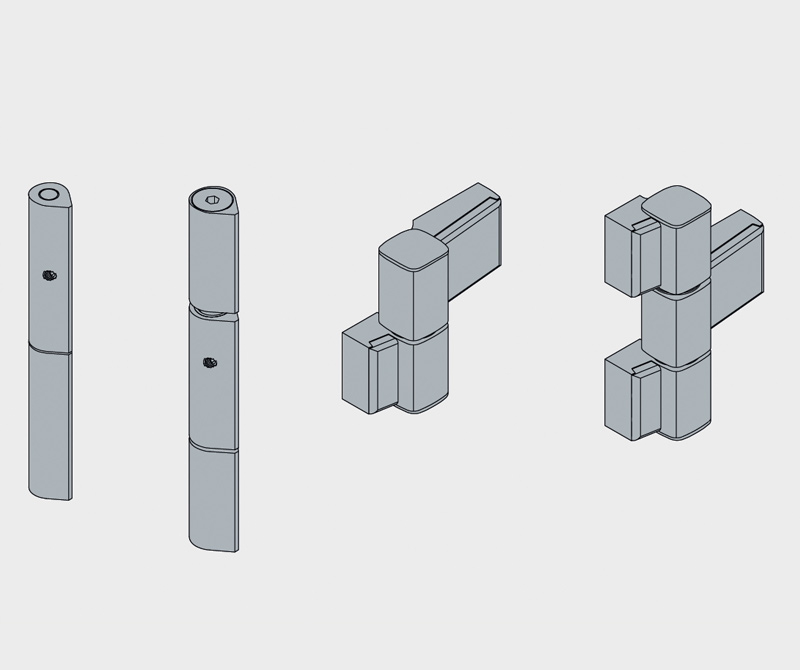

Las bisagras de rodillo opcionales están soldadas y garantizan así una estabilidad especial y un buen diseño

Los perfiles cerrados acentúan la alta calidad de producción

DESCRIPCIÓN DELSISTEMA "PRESTO" Y "FUEGO LIGHT "* Elemento de puerta de tubos de acero de precisión galvanizados. La puerta está ensayada como puerta cortahumo con junta de suelo abatible automáticamente según DIN 18095. Ancho del marco y de la hoja 130 mm, altura del zócalo 50, 70 - 420 mm, profundidad de montaje 50 mm. La medida de la hoja inactiva no debe ser inferior a 500 mm para puertas de dos hojas. Unidades preparadas para instalación pasante o soldada.

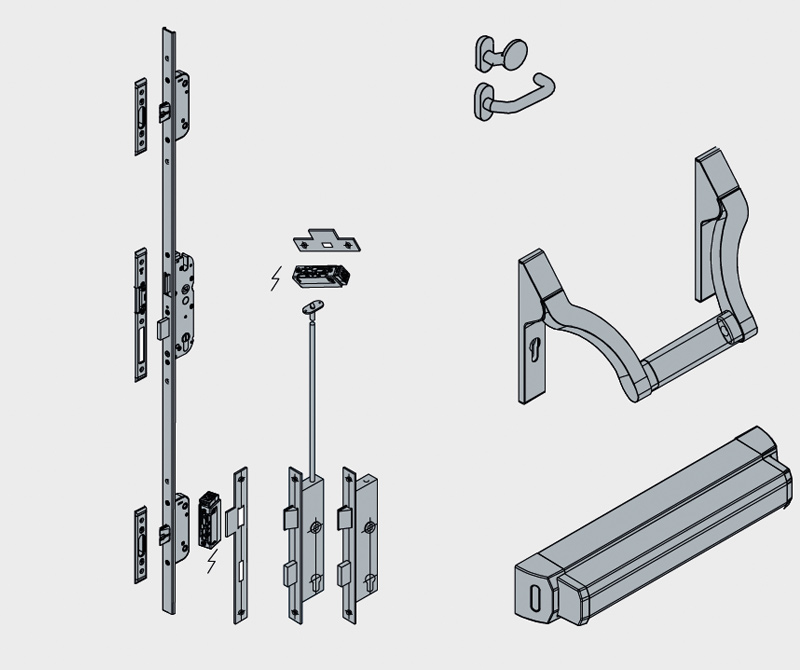

HERRAJES Cerradura de embutir, preparada para cilindro de perfil, manilla de palanca o herrajes intercambiables con roseta ovalada en aluminio, acero inoxidable o PVC-U posible. Hoja inactiva sujeta por el mecanismo de cierre superior de la hoja activa de serie, alternativamente posible función antipánico según DIN EN 179 o DIN EN 1125. Cierrapuertas superior con carril guía según DIN EN 1154, p. ej. GEZE TS 5000 / Dorma TS 93, sistemas de cierre de puerta integrados (GEZE Boxer / Dorma ITS 96), accionamiento de puerta batiente según DIN 18263 / DIN 18650.

Bisagras Dos bisagras soldadas de acero de 2 piezas por hoja, ajustables en tres dimensiones; si la puerta está equipada con un accionamiento de puerta batiente, recomendamos tres bisagras. Posibilidad de otras variantes de bisagras como bisagras atornillables, bisagras enrollables, bisagras integradas.

SUPERFICIE Pintura en polvo con imprimación RAL 9002 (blanco grisáceo) u opcionalmente lacado final (RAL Classic a elegir).

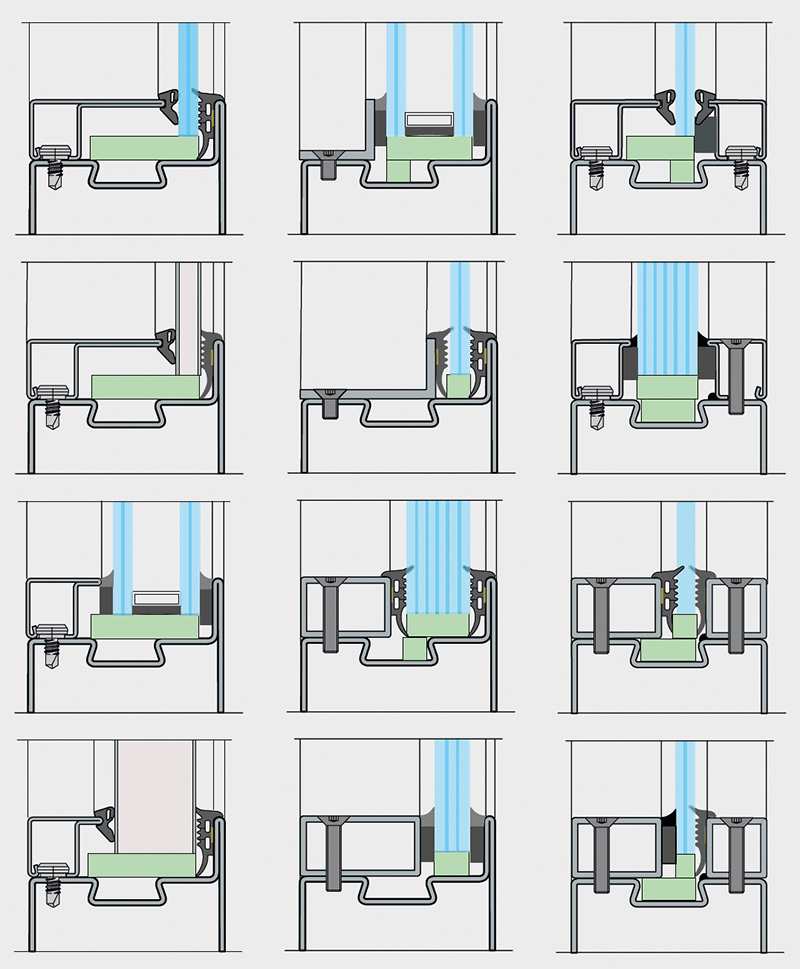

ACRISTALAMIENTO Vidrio de seguridad VSG o ESG. Variantes de acristalamiento y rellenos de paneles, perfiles con galce de acristalamiento unilateral y junquillos en el lado de bisagra opuesto, acristalamiento en seco con juntas de EPDM.

ACLARAMIENTOS FIJOS Uniones enrasadas con la puerta, opcionalmente también independientes, opcionalmente biselados o uniones en T.
Los montantes del marco deben discurrir ininterrumpidamente en toda la altura del acristalamiento fijo.

El acero como material para la calidad y el medio ambiente

EL ACERO COMO MATERIAL: UNA VENTAJA PARA LA CALIDAD Y EL MEDIO AMBIENTE

El sector de la construcción siempre está buscando nuevas estrategias para trabajar de la forma más respetuosa posible con el medio ambiente. Por ejemplo, dar prioridad a la renovación frente a la nueva construcción o dar preferencia a las materias primas de la región para acortar las rutas de transporte. Sin embargo, la reutilización de materiales también desempeña un papel importante. El acero es especialmente adecuado en este caso, ya que este material puede reciclarse al 100%.

Esta es una de las razones por las que Novoferm ha lanzado las puertas cortafuego y cortahumo de acero ^NovoFire® Steel, que aprovechan esta ventaja y ofrecen una sostenibilidad añadida.

LAS TRES VENTAJAS MÁS IMPORTANTES DEL ACERO

100% RECICLABLE El acero puede reutilizarse un número ilimitado de veces, ya que este material puede reciclarse tantas veces como sea necesario sin pérdida de calidad. Por tanto, los componentes de acero antiguos no son residuos que haya que eliminar, sino la base de nuevos productos.

USO EFICAZ DEL MATERIAL El acero ofrece un alto nivel de robustez, incluso con geometrías muy delicadas. Esto se debe en parte a su elevado módulo de elasticidad y en parte a que el acero puede soldarse. Esto significa que se pueden fabricar productos muy duraderos utilizando comparativamente poco material.

DURABILIDAD Gracias a su excelente durabilidad, los sistemas de acero permanecen en uso durante mucho tiempo. Esto reduce significativamente el consumo de material y energía que se produciría si hubiera que sustituir el sistema.

SOSTENIBILIDAD DE NOVOFERM

Consumir menos, conseguir más: el uso eficiente de la energía y otros recursos es parte integrante de nuestra cultura empresarial, al igual que la optimización continua de productos y procesos en términos de sostenibilidad. Esto nos permite ofrecer a nuestros clientes soluciones con las que cumplir de forma fiable los requisitos modernos de sostenibilidad.

Como con ^NovoFire® Steel: este sistema no sólo está fabricado con acero reciclable, sino que también conserva importantes recursos gracias a su compatibilidad con el sistema, sus sencillas opciones de reequipamiento y su durabilidad.

CUATRO VECES MÁS SOSTENIBLE CON ACERO NOVOFIRE

COMPATIBILIDAD DEL SISTEMA El uso de accesorios estandarizados del probado sistema de aluminio^NovoFire® ahorra recursos, optimiza la rentabilidad y garantiza la seguridad basada en muchos años de experiencia con la tecnología correspondiente.

ACTUALIZACIÓN^NovoFire® Steel puede reequiparse fácilmente con diversos componentes. Esto permite adaptar posteriormente el sistema a las necesidades cambiantes. No es necesaria una sustitución completa.

ROBUSTEZ El acero^NovoFire® se produce mediante un proceso de fabricación especial. Los perfiles son de chapa revestida por inmersión en caliente, lo que garantiza una alta resistencia a la corrosión, incluso en las cámaras huecas.

DECLARACIONES DE PRODUCTO MEDIOAMBIENTALES Los sistemas de bastidores de perfiles de acero Novoferm se fabrican de forma respetuosa con el medio ambiente, como demuestran diversas declaraciones o verificaciones de producto, como ISO 14025, EN 15804, ISO 14001 y conforme a los criterios BREEAM, DGNB y LEED.

Sus ventajas de un vistazo

Puertas de marco de acero tubular de desarrollo y fabricación propios a precios atractivos
Disponible como puerta cortafuego NovoFire Steel T30 / EI 30, Forster Fuego T90 / EI 90 y como puerta cortahumo NovoFire Steel RS
Montaje sencillo y ajuste fino gracias a detalles bien pensados (por ejemplo, la exclusiva ranura multifuncional permite un montaje sencillo y un ajuste fino de los herrajes, ...)
Sostenibilidad gracias a los perfiles base de acero 100% reciclable
Perfiles de acero con una profundidad de construcción de 65 mm y un grosor de material de 1,8 mm

La "banda de protección contra incendios" intumescente, integrada en el perfil de goma del galce de la puerta, garantiza una protección fiable contra incendios
Disponible hasta un tamaño de BRM 1.560 x 3.000 mm (hoja simple) o 3.000 x 3.000 mm (hoja doble)
Combinable con paneles laterales y/o tragaluces
Diferentes vidrios resistentes al fuego y paneles con diferentes rellenos
Amplia selección de variantes de junquillos, componentes de herrajes y otros accesorios

Tecnología y detalles

Datos técnicos NovoFire Steel RS

Clase de resistencia		RS
Designación de tipo		Acero NovoFire RS-1	NovoFire® Acero Puerta combinada RS-1	NovoFire® Acero RS-2	NovoFire® Acero Puerta RS con acristalamiento fijo
Modelos
Barras de acristalamiento verticales por hoja		1	1	1	Cualquiera
Barras horizontales por hoja		2	2	2	Cualquiera
División de paneles
Pendientes		-	-	-	-
Arcos de medio punto		-	-	-	-
Huecos		-	-	-	-
ángulo		-	-	-	-
Ensanchamiento		-	-	-	-
Dimensiones
Dimensiones generales	Anchura: mín. - máx.	625 - 1840*	≤ 3840*	1350 - 3280*	Ilimitado ¹⁾
Dimensiones generales	Altura: Mín. - máx.	1750 - 3140*	≤ 4140*	1750 - 3140*	≤ 4160
Dimensiones exteriores del bastidor	Anchura: mín. - máx.	585 - 1800*	2585 - 3800*	1310 - 3240*	Ilimitado¹⁾
Dimensiones exteriores del bastidor	Altura: Mín. - máx.	1730 - 3120*	2730 - 4120*	1740 - 3120*	≤ 4000
Paso libre con apertura de 180	Anchura: mín. - máx.	431 - 1406	431 - 1406	1156 - 2846	-
	Altura: mín. - máx.	1653 - 2923	1653 - 2923	1653 - 2923	-
	Ancho mín. de apertura GF:	-	-	500	-
	Anchura Ancho de apertura GF:	-	-	1474	-
Hoja de la puerta
Profundidad de construcción		65	65	65	64
Vista		140	140 - 160	140	73
Altura del zócalo		93	93	93	73 - 93
Perfil de travesaño encolado		20 - 100/ 93	20 - 100/ 93	20 - 100/ 93	20 - 100/ 93
Paredes
Mampostería		≥ 150	≥ 150	≥ 150	≥ 150
Hormigón		≥ 100	≥ 100	≥ 100	≥ 100
Bloques o bloques planos de hormigón celular (clase de resistencia 4)		≥ 150	≥ 150	≥ 150	≥ 150
Placas de hormigón celular según homologación (clase de resistencia 4.4)¹⁾		≥ 150	≥ 150	≥ 150	≥ 150
Paredes de montaje (altura ≤ 5 m) acero, con revestimiento en ambos lados²⁾		≥ 100	≥ 100	≥ 100	≥ 100
Bastidor de montantes de madera (altura ≤ 5 m) con revestimiento en ambos lados²⁾		≥ 130	≥ 130	≥ 130	≥ 130
Soportes de acero revestido		-	-	-	-
Columnas de madera revestidas		-	-	-	-
Combinación acristalamiento/puerta		-	-	-	-
Marco en Z		-	-	-	-
Rellenos
VSG o ESG		-	-	-	-
Panel		-	-	-	-
Sellado del cristal	Acristalamiento en seco (junta de goma)	-	-	-	-
Sellado del cristal	Acristalamiento húmedo (cinta de revestimiento)	-	-	-	-
Variantes de diseño
Con tragaluz y panel lateral		-	-	-	-
Con ventilador		-	-	-	-
Con panel lateral		-	-	-	-
Diseño de aislamiento acústico máx. Rw,P (Rw,R)		42 (37)	-	42 (37)	-
Nº AbP Certificado de ensayo de la autoridad general de edificación		P-5022 DMT DO	P-5022 DMT DO	P-5022 DMT DO	¹⁾
- = Posible - = No posible RAM = Dimensiones exteriores del marco Todas las dimensiones en mm. * Incluido el ensanchamiento del marco (máx. 120 mm, derecha izquierda y arriba). 1⁾ Los acristalamientos de protección contra humos no están etiquetados. 2⁾ Paneles de hormigón celular, siempre que dispongan de una homologación general. 3) La estática de la construcción del muro debe adaptarse al peso de la hoja de la puerta.

Datos técnicos NovoFire Acero T30 / EI 30

Clase de resistencia		T30
Designación de tipo		Acero NovoFire T30-1	NovoFire® Acero Puerta combinada T30-1	NovoFire® Acero T30-2	NovoFire® Acero F30 con T30
modelos
Barras verticales por hoja		1	1	1	Cualquiera
Barras horizontales por hoja		2	2	2	Cualquiera
División de paneles
Pendientes		-	-	-	-
Arcos de medio punto		-	-	-	-
Huecos		-	-	-	-
ángulo		-	-	-	-
Ensanchamiento		-	-	-	-
Dimensiones
Dimensiones generales	Anchura: mín. - máx.	625 - 1840*	≤ 3840*	1350 - 3280*	Sin límite
Dimensiones generales	Altura: Mín. - máx.	1750 - 3140*	≤ 4140*	1750 - 3140*	≤ 4160
Dimensiones exteriores del bastidor	Anchura: mín. - máx.	585 - 1800*	2585 - 3800*	1310 - 3240*	Sin límite
Dimensiones exteriores del bastidor	Altura: Mín. - máx.	1730 - 3120*	2730 - 4120*	1740 - 3120*	≤ 4000
Paso libre con apertura de 180	Anchura: mín. - máx.	431 - 1406	431 - 1406	1156 - 2846	-
	Altura: mín. - máx.	1653 - 2923	1653 - 2923	1653 - 2923	-
	Ancho mín. de apertura GF:	-	-	500	-
	Anchura Ancho de apertura GF:	-	-	1474	-
Hoja de la puerta
Profundidad de construcción		65	65	65	64
Vista		140	140 - 160	140	73
Altura del zócalo		93	93	93	73 - 93
Perfil de travesaño encolado		20 - 100/ 93	20 - 100/ 93	20 - 100/ 93	20 - 100/ 93
Paredes
Mampostería		≥ 150	≥ 150	≥ 150	≥ 150
Hormigón		≥ 100	≥ 100	≥ 100	≥ 100
Bloques o bloques planos de hormigón celular (clase de resistencia 4)		≥ 150	≥ 150	≥ 150	≥ 150
Placas de hormigón celular según homologación (clase de resistencia 4.4)¹⁾		≥ 150	≥ 150	≥ 150	≥ 150
Paredes de montaje (altura ≤ 5 m) acero, con revestimiento en ambos lados²⁾		≥ 100	≥ 100	≥ 100	≥ 100
Bastidor de montantes de madera (altura ≤ 5 m) con revestimiento en ambos lados²⁾		-	-	-	-
Columnas de acero revestidas		-	-	-	-
Columnas de madera revestidas		-	-	-	-
Combinación acristalamiento/puerta		-	-	-	-
Marco en Z		-	-	-	-
Rellenos
VSG o ESG		-	-	-	-
Panel		-	-	-	-
Sellado del cristal	Acristalamiento en seco (junta de goma)	-	-	-	-
Sellado del cristal	Acristalamiento húmedo (cinta de revestimiento)	-	-	-	-
Variantes de diseño
Con tragaluz y panel lateral		-	-	-	-
Con ventilador		-	-	-	-
Con panel lateral		-	-	-	-
Diseño de aislamiento acústico máx. Rw,P (Rw,R)		42 (37)	-	42 (37)	-
Certificado de ensayo de la autoridad general de edificación		Z-6.20-... ³⁾	Z-6.20-... ³⁾	Z-6.20-... ³⁾	Z-6.20-... ³⁾
- = Posible - = No posible RAM = Dimensiones exteriores del marco Todas las dimensiones en mm. * Incluido el ensanchamiento del marco (máx. 120 mm, derecha izquierda y arriba). 1⁾ Paneles de hormigón celular, siempre que tengan una homologación general. 2⁾ La estática de la construcción del muro debe adaptarse al peso de la hoja de la puerta. 3⁾ En proceso de homologación.

Datos técnicos Forster Fuego T90 (EI 90)

Clase de resistencia		T90 (EI2 90) / F90
Designación de tipo		Fuego ligero T90-1	Fuego ligero T90-2	Fuego ligero F90
Disposición de los elementos
Pendientes		-	-	-
Arcos de medio punto		-	-	-
Huecos		-	-	-
ángulo		-	-	-
Ensanchamientos		-	-	-

Dimensiones
Dimensiones generales	Anchura mín. - máx.	740 - 1580	1440 - 2530	ilimitado ¹)
	Altura mín. - máx.	1745 - 2590	1745 - 2590	4020
	Altura (con tragaluz)	1845 - 4020	1845 - 4020	-
Dimensión exterior del marco	Anchura mín. - máx.	700 - 1540	1400 - 2490	ilimitado ¹)
	Altura mín. - máx.	1725 - 2570	1725 - 2570	4000
	Altura (con tragaluz)	1825 - 4000	1825 - 4000	-
Paso libre con apertura de 180	Anchura mín. - máx.	560 - 1400	1260 - 2350	-
	Altura mín. - máx.	1655 - 2500	1665 - 2500	-

Hoja
Profundidad de construcción		70	65	65
Vista		130	130 / 150	70 / 90
Altura del zócalo		90, 140-340	90, 140-340	90, 140-340
Perfil del travesaño		90	90	90
Peldaño encolado		30, 50 (hasta 200)	30, 50 (hasta 200)	30, 50 (hasta 200)

Paredes
Mampostería		≥ 175 ²)	≥ 175 ²)	≥ 175
Hormigón		≥ 140 ³)	≥ 140 ³)	≥ 140
Bloque de hormigón celular o bloques planos		≥ 240 4)	≥ 240 4)	≥ 240
Losas de hormigón celular		≥ 150 4)	≥ 150 4)	≥ 150
Paredes de montantes travesaños y montantes de acero		≥ 100 ³) 4)	≥ 100 ³) 4)	≥ 100 ³) 4)
Paredes con montantes, travesaños y montantes de madera		-	-	-
Componente de acero revestido		-	-	-
Componente de madera revestida		-	-	-
Combinación puerta/acristalamiento		-	-	-
Marco en Z		-	-	-

Rellenos
Pyrostop 90-102 máx. Anchura x altura		1304 x 2364 2364 x 1304	1304 x 2364 2364 x 1304	1350 x 2800 2350 x 1400
Panel, anchura x altura máx.		1064 x 2184	1064 x 2184	1305 x 2185
Vidrio / panel		-	-	-
Inserto de vidrio	Acristalamiento húmedo	-	-	-
	Acristalamiento seco	-	-	-

Variantes de diseño
con tragaluz y panel lateral		-	-	-
con ventilador		-	-	-
con panel lateral		-	-	-
Puerta cortahumo según DIN 18095 y DIN EN 1634 - Parte 3 (en combinación con DIN 4102)		-	-	-
Aislamiento acústico máximo Rw,P (Rw,R)		-	-	-
Resistencia antirrobo		-	-	-
Transmitancia térmica Uf		-	-	-

Certificado de ensayo/Números de homologación		Z-6.20-1881	Z-6.20-1881	Z-19.14-1973
Probado según		DIN 4102 y DIN EN 1634

- posible - no posible ¹) según requisitos estáticos ²) hasta RAM 2400 x 2600 con tragaluz y lateral, para mampostería 240 RAM hasta 4500 x 3500, hasta altura 4000 sólo con tragaluz ³) hasta RAM 4500 x 3500 con tragaluz y lateral, hasta altura = 4000 sólo con tragaluz 4) Perfil hueco de acero mín. 50 x 50 x 4 necesario
Todas las medidas en mm, RAM = medidas exteriores del marco

Cierres exteriores de acero técnico

Clase de resistencia			Cierres exteriores con aislamiento térmico
Designación de tipo		Puerta de 1 hoja	Puerta de 2 hojas	Acristalamiento ²) con aislamiento térmico
Disposición de los elementos
Pendientes		-	-	-
Arcos de medio punto		-	-	-
Huecos		-	-	-
Ángulo		-	-	-
Ensanchamiento		-	-	-

Dimensiones
Dimensiones generales	Anchura mín. - máx.	6300 - 1530	1500 - 2400	ilimitado ¹)
	Altura mín. - máx.	1765 - 3015	1740 - 2400	5000 ¹)
Dimensión exterior del bastidor	Anchura mín. - máx.	600 - 1500	1400 - 3000	ilimitado ¹)
	Altura mín. - máx.	1750 - 3000	1750 - 3000	5000 ¹)
Paso libre	Anchura mín. - máx.	460 - 1360	1260 - 2860	-
con apertura de 180	Altura mín. - máx.	1680 - 2930	1680 - 2930	-

Hoja
Profundidad de construcción		65	65	65
Ver		130	130 / 150	70 / 90
Altura del zócalo		70, 90, 140 - 340	70, 90, 140 - 340	70, 90, 140 - 340
Perfil del travesaño		90	90	90
Peldaño adhesivo		30, 50, (hasta 400)	30, 50, (hasta 400)	30, 50, (hasta 400)

Paredes		-	-	-
Mampostería		-	-	-
Hormigón		-	-	-
Bloque de hormigón celular o bloques planos		-	-	-
Losas de hormigón celular		-	-	-
Paredes de montantes		-	-	-
Componente de acero revestido		-	-	-
Componente de madera revestida		-	-	-
Combinación puerta / acristalamiento		-	-	-
Marco en Z		-	-	-

Rellenos
Espesor del acristalamiento 4)		20-54 mm
Panel		-	-	-
Vidrio / Panel		-	-	-
Inserto de vidrio	Acristalamiento húmedo	-	-	-
	Acristalamiento seco	-	-	-

Variantes de diseño
con tragaluz y panel lateral		-	-	-
con ventilador		-	-	-
con panel lateral		-	-	-
Clase de permeabilidad de la junta		4	4	4
Clase de estanqueidad a la lluvia		hasta 5A	hasta 5A	-
Aislamiento acústico		47 dB	47 dB	47 dB
Resistencia antirrobo		WK 1-3	WK 1-3	-
Transmitancia térmica Uf		> 1,4 - 1,9 W/m²K	> 1,4 - 1,9 W/m²K	> 1,4 - 1,9 W/m²K

Marcado CE según la norma EN 14351-1		-	-	-
Probado según		DIN 4102 y DIN EN 1634
- posible - no posible ¹) según requisitos estáticos ²) sin fachada, sin ventanas oscilobatientes ³) otros tamaños posibles 4) Todos los vidrios disponibles en el mercado
Todas las medidas en mm, RAM = medida exterior del marco

Montaje

MONTAJE SENCILLO

A continuación encontrará un extracto de las numerosas ventajas para una instalación sencilla y las múltiples posibilidades de instalación de las puertas de marco tubular Novoferm NovoFire Steel.

Montaje y ajuste fino

MONTAJE Y AJUSTE FINO: TODAS LAS VENTAJAS DE UN VISTAZO

ACLARADO

Los acristalamientos^NovoFire® Steel ofrecen la máxima flexibilidad en términos de diseño, tipo de vidrio y tecnología de acristalamiento. Las puertas pueden diseñarse con uno o dos paneles laterales y/o lucernarios. Como relleno pueden utilizarse acristalamientos mono o aislantes o paneles con relleno de otros materiales. El grosor de los paneles oscila entre 6 y 34 mm. Las puertas de acero NovoFire® se pueden fabricar con acristalamiento fijo individualmente como conectores en U, en construcción de marco o como combinación de ambos.

En cuanto a la técnica de acristalamiento, son posibles tanto el acristalamiento en seco (junta de acristalamiento de EPDM negro en el exterior) como el acristalamiento en húmedo (con cinta de acristalamiento).

DECISIONES

Una amplia selección de accesorios probados y homologados no deja nada que desear.

El uso de componentes estandarizados garantiza una producción e instalación eficaces y económicas.

PERFIL

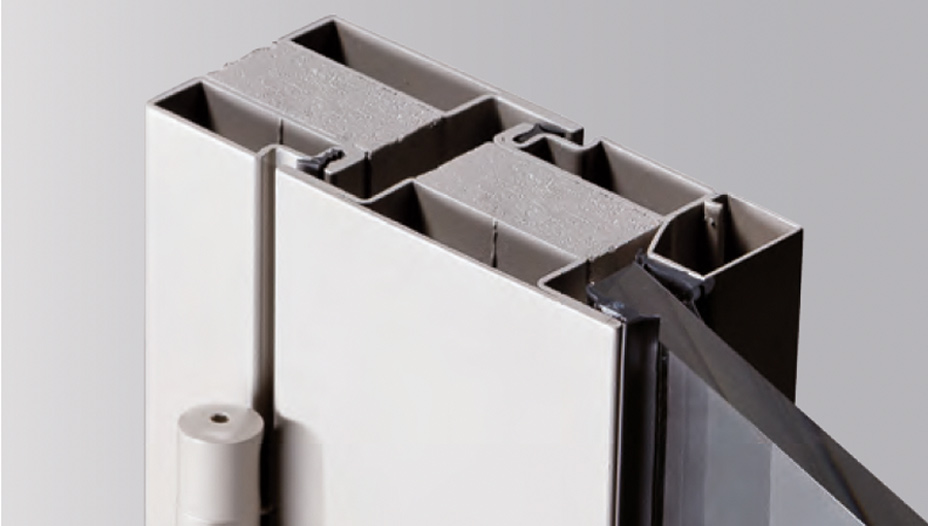

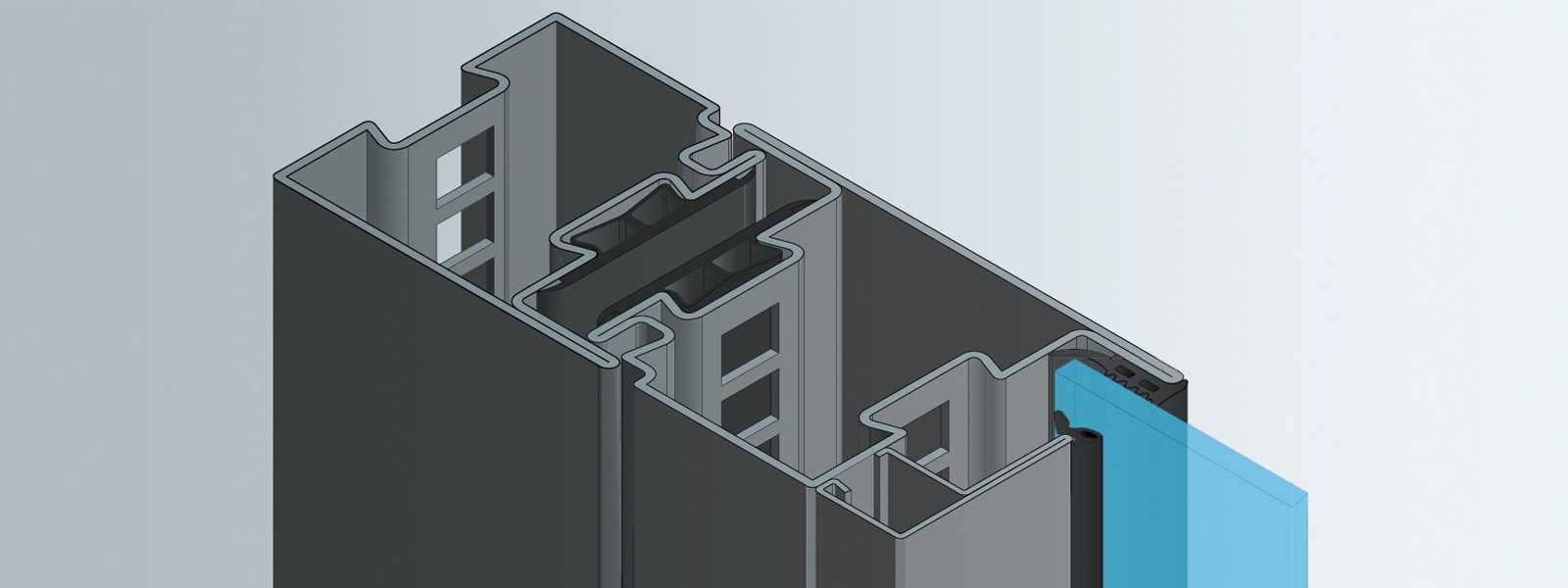

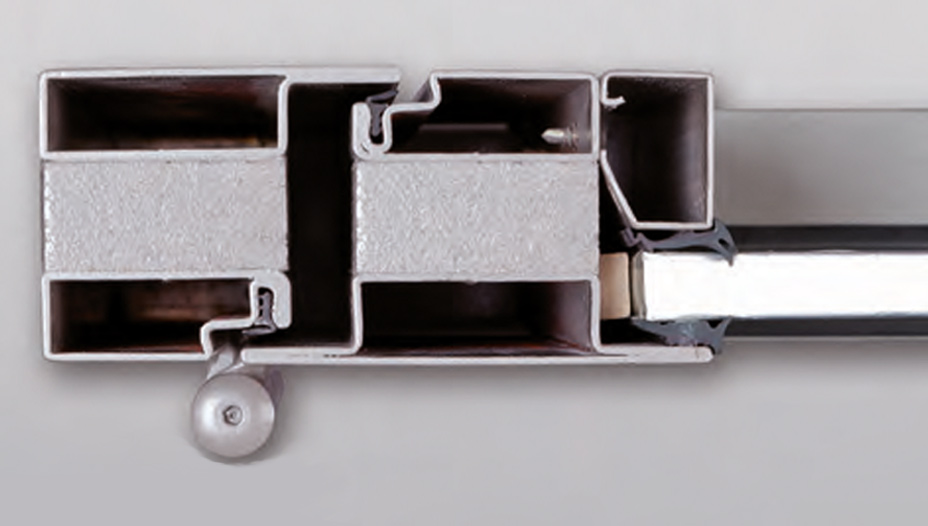

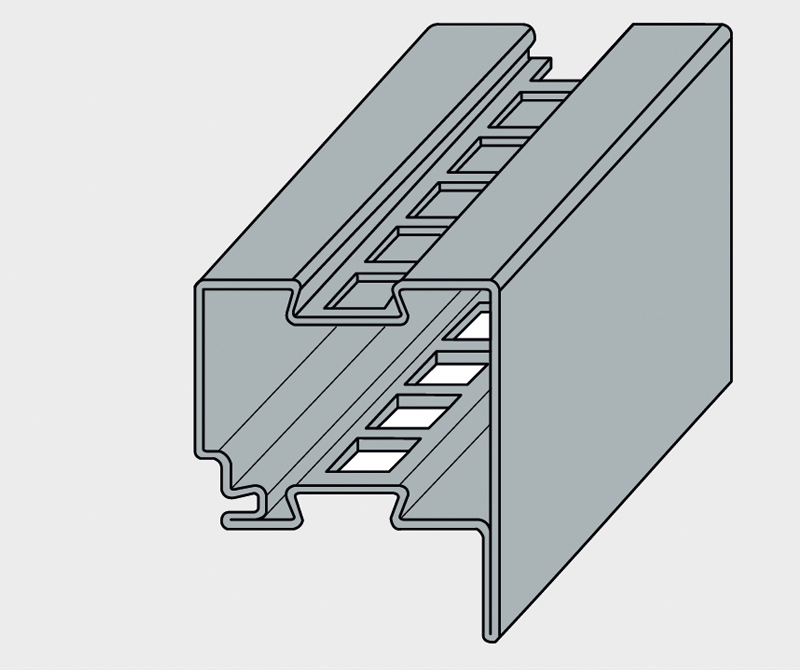

La pieza central de la plataforma ^NovoFire® Steel es un perfil de acero con una profundidad de construcción de 65 mm y un grosor de material de 1,8 mm.

Gracias a su nueva geometría de perfil y a su ranura multifuncional, es compatible con los componentes de nuestra plataforma de herrajes de sistemas cruzados. Los agujeros perforados regulares del perfil facilitan la fijación de la estructura y su conexión con otros elementos de la construcción del marco.

Estos orificios punzonados también facilitan el tendido de cables para la electrificación de la puerta, tanto durante la producción como posteriormente.

BANDAS

La ^NovoFire®Steel T30/ RS utiliza la bisagra de puerta soldada de nuevo desarrollo, que establece nuevos estándares gracias a su naturaleza libre de mantenimiento y su facilidad de ajuste incluso después de la instalación.

Además, se puede elegir entre varios diseños de bisagra para satisfacer todos los requisitos funcionales y perfeccionar el diseño de la puerta al mismo tiempo.

ZONA DE PLEGADO DE PUERTAS

La cubierta funcional de EPDM garantiza un buen aspecto en la zona de la puerta. La cubierta está disponible en dos versiones:

Como variante para la protección contra humos y como variante para la protección contra incendios. Además de la seguridad y el diseño, la cubierta funcional también mejora las propiedades de mantenimiento de las puertas.

Esto se debe a que tanto el material como el hecho de que este sistema no tenga bordes de perfil facilitan la limpieza y favorecen una limpieza higiénica y libre de gérmenes.

PLACA DE SUJECIÓN

Una placa de sujeción permite fijar de forma flexible todas las piezas de montaje en la ranura multifuncional en pocos pasos.

El ajuste fino posterior de los herrajes es posible en cualquier momento.

GUÍA DE LA FALLEBA

Una guía única y sencilla mantiene la barra de la falleba en la posición correcta y amortigua el chasquido que produce la barra de cierre cuando la puerta cae en la cerradura.

Las guías se pueden reequipar en cualquier momento, incluso durante el funcionamiento.

Variantes de instalación y acoplamiento de elementos

MONTAGEVARIANTEN

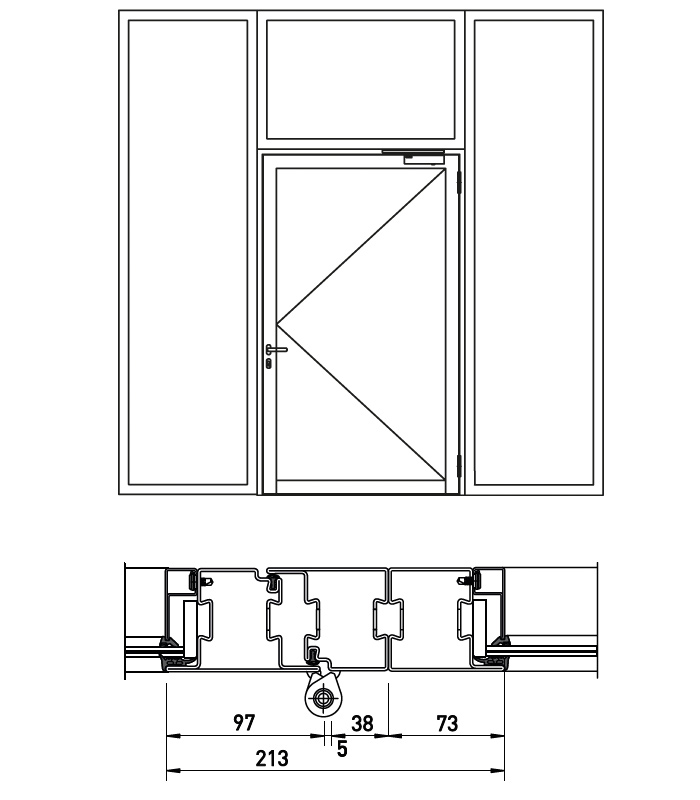

JUNTA DE ENSAMBLAJE (E)

Los distintos elementos (acristalamiento, paneles laterales, lucernario y puerta) se suministran por separado y se atornillan entre sí mediante fijaciones ya preparadas. Esta variante es especialmente fácil de transportar.

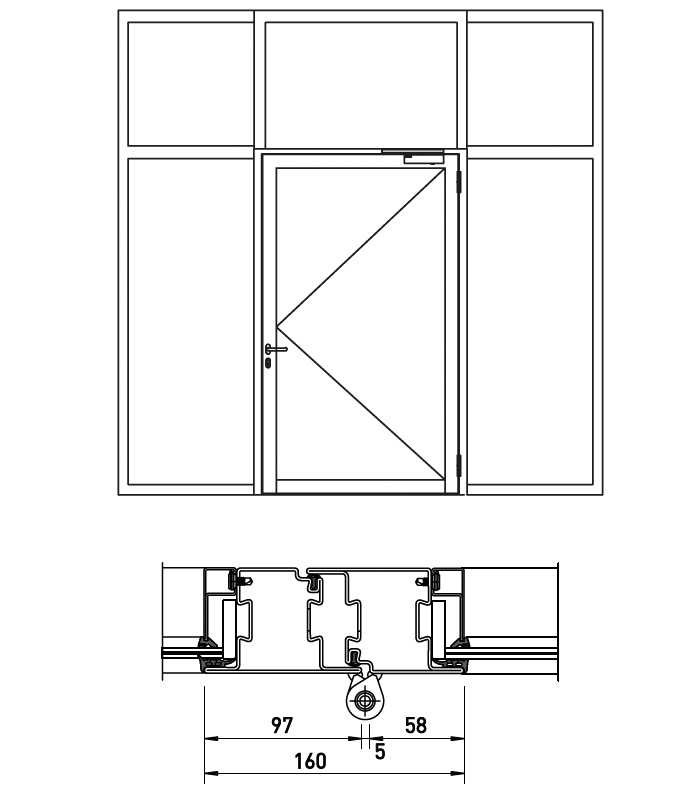

UNIÓN DE MONTAJE (U)

Elementos individuales con conexiones enchufables premontadas para una instalación y un transporte rápidos y sencillos. Las vistas de perfil delgado garantizan un alto nivel de transparencia.

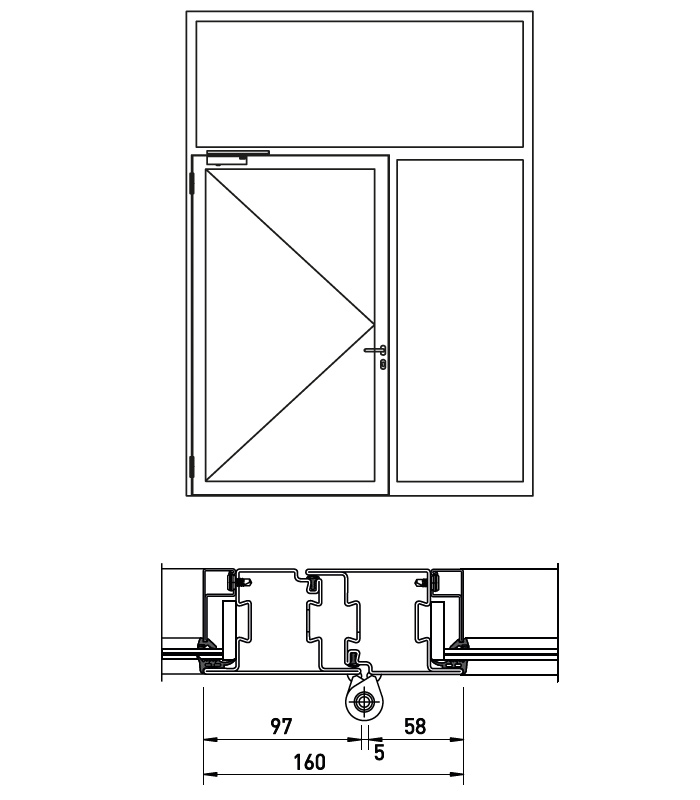

KOMBITÜR

Un elemento completo con perfiles esbeltos y gran transparencia. El elemento no se puede desmontar. Esto facilita y agiliza la instalación, pero hay que tener en cuenta las rutas de transporte.

CONSTRUCCIÓN MIXTA

Combinación de elementos prefabricados con junta de montaje (E) y (U) para facilitar la instalación en espacios reducidos.

DIFERENTES ACOPLAMIENTOS DEL ACRISTALAMIENTO

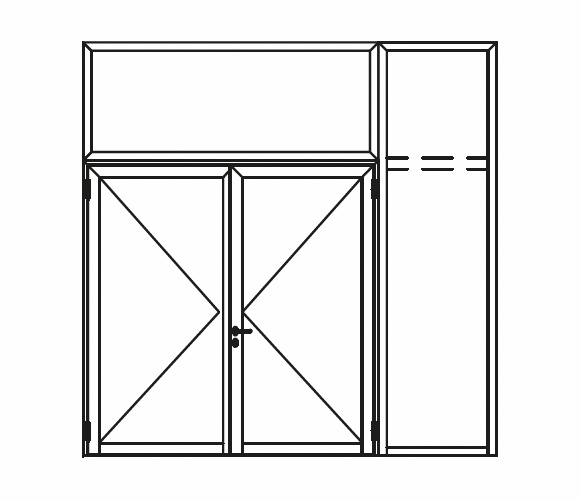

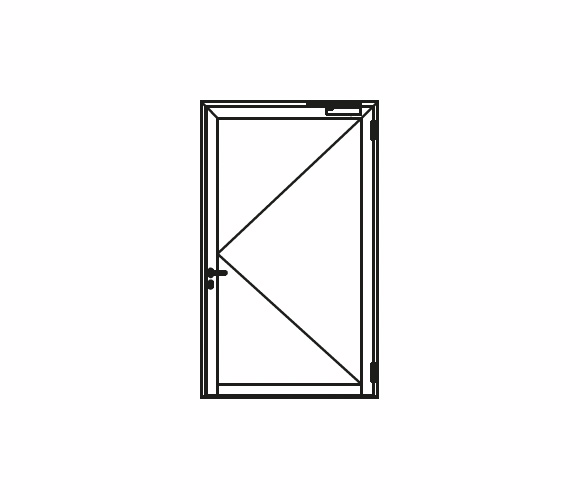

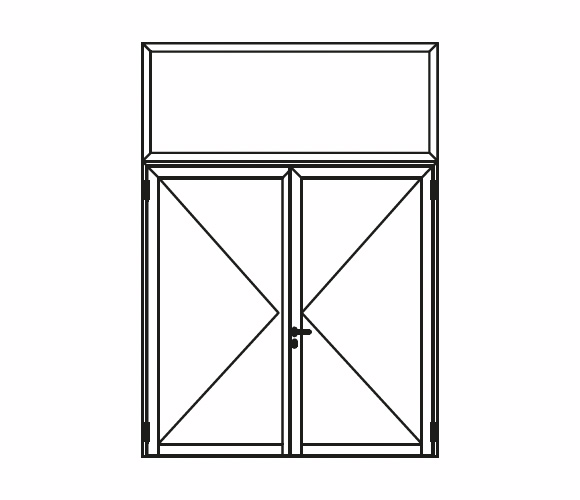

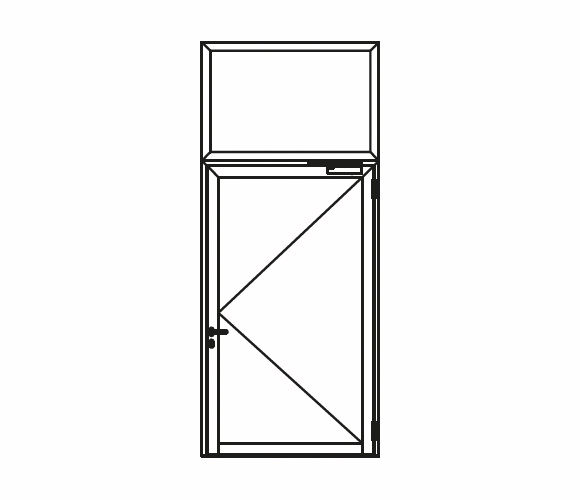

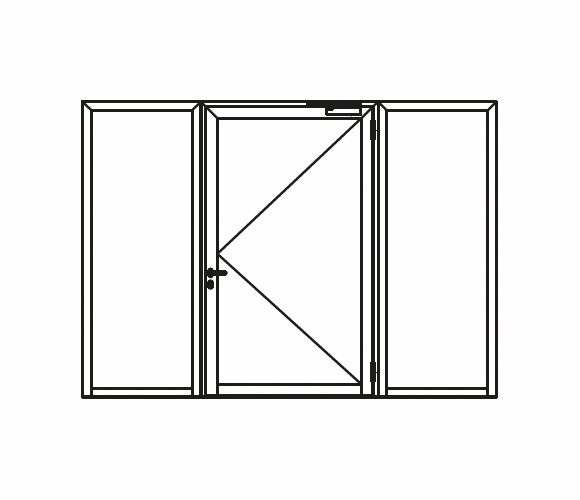

ACOPLAMIENTO DE ELEMENTOS

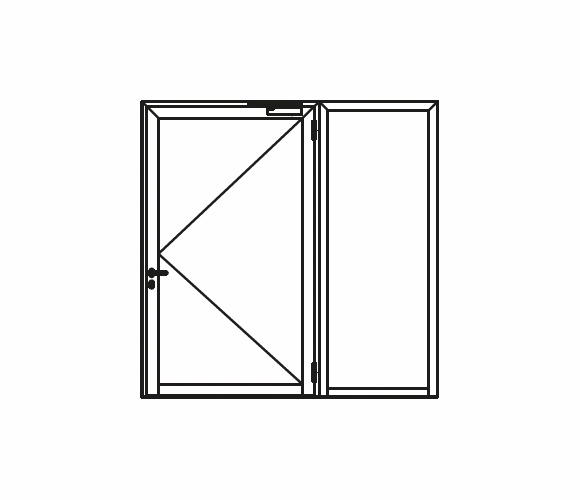

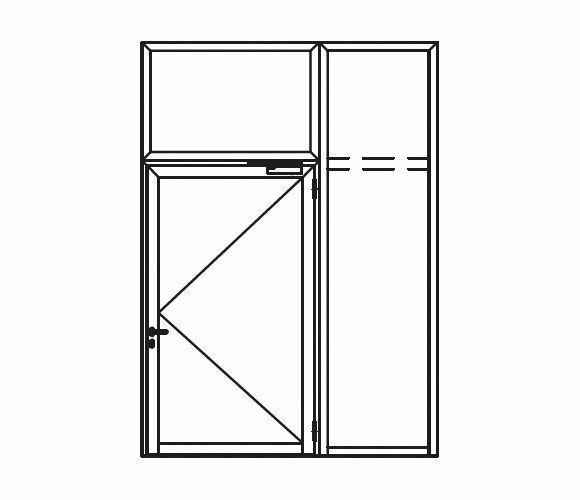

1-flügelig

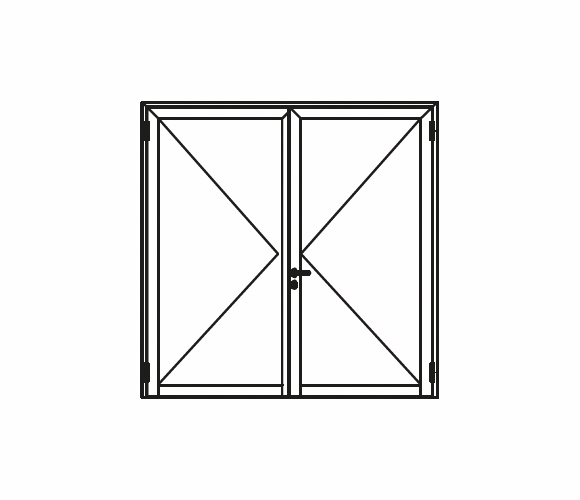

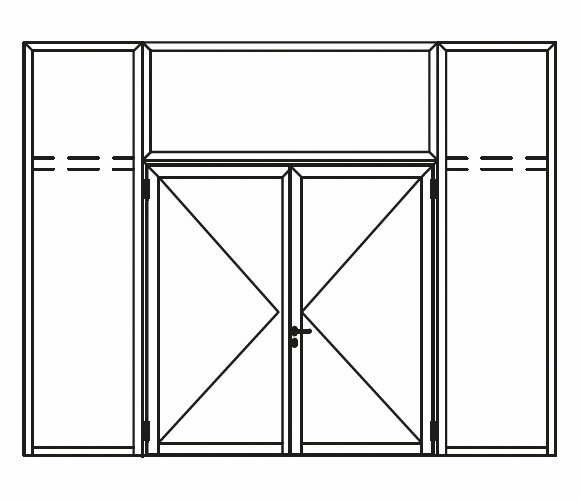

2-flügelig

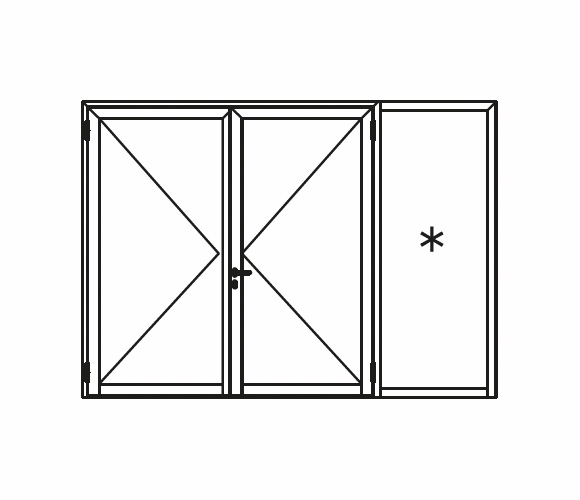

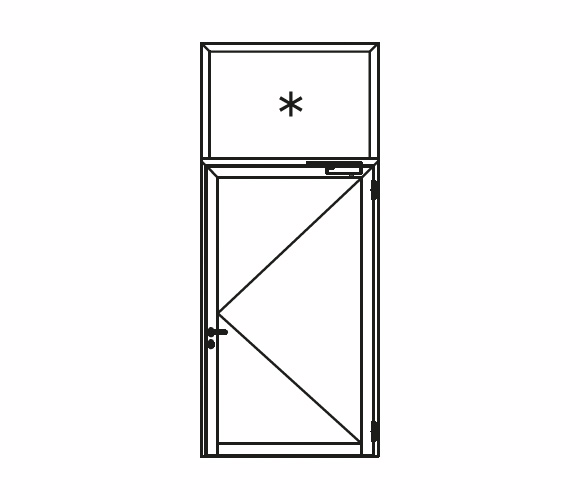

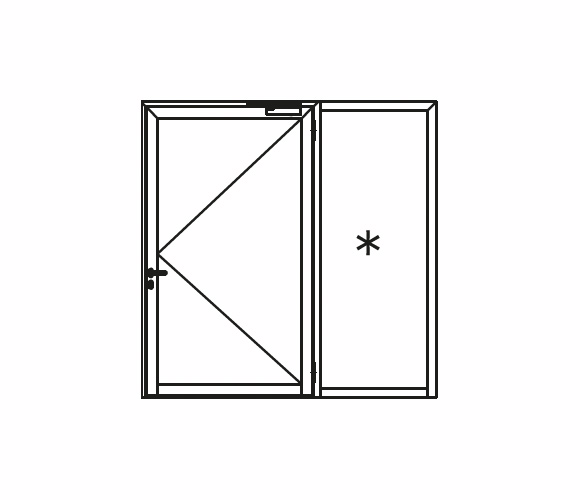

U-COPLING

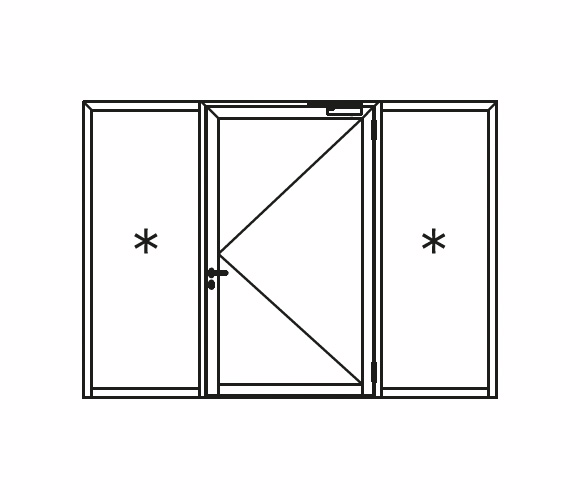

1-flügelig

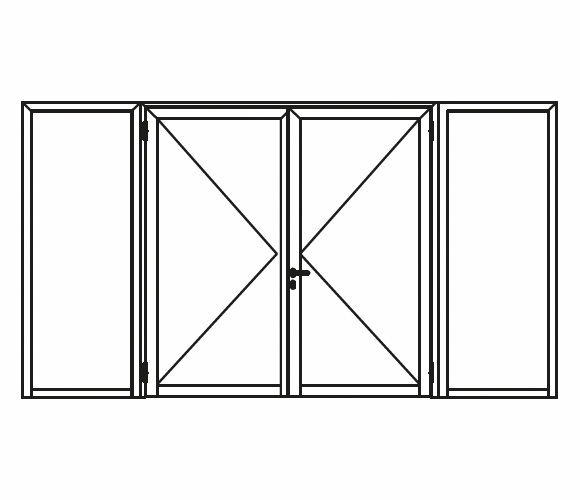

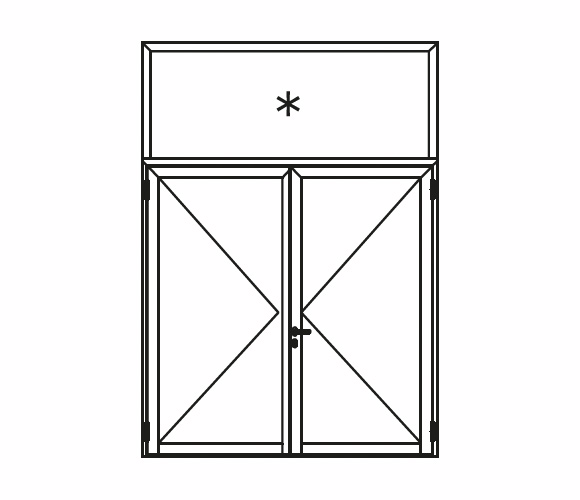

2-flügelig

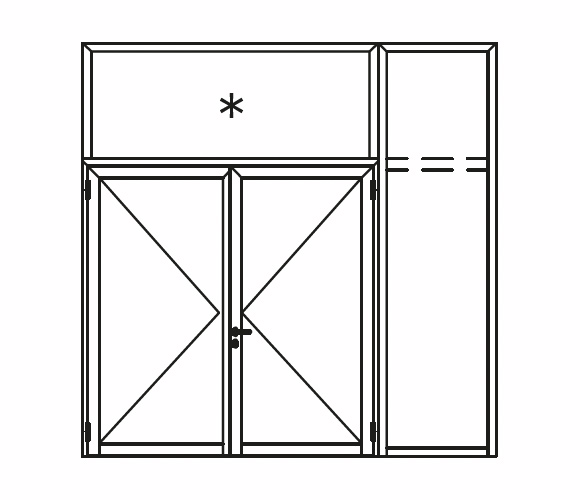

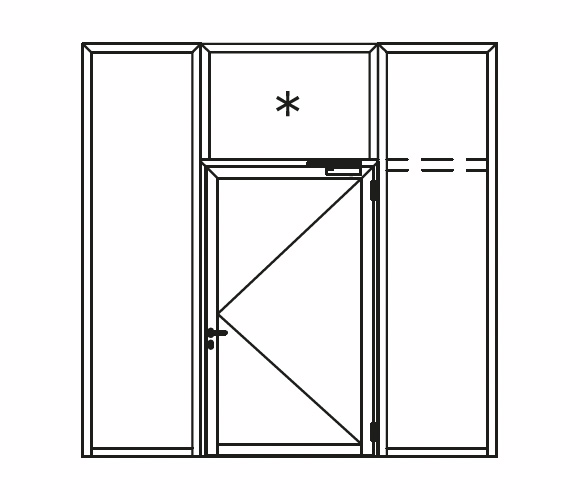

CONSTRUCCIÓN MIXTA

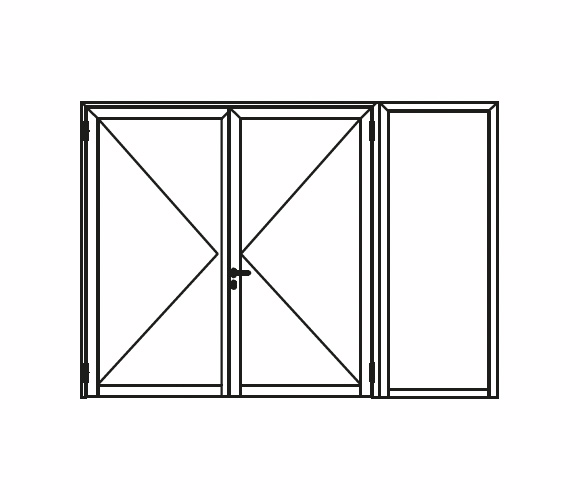

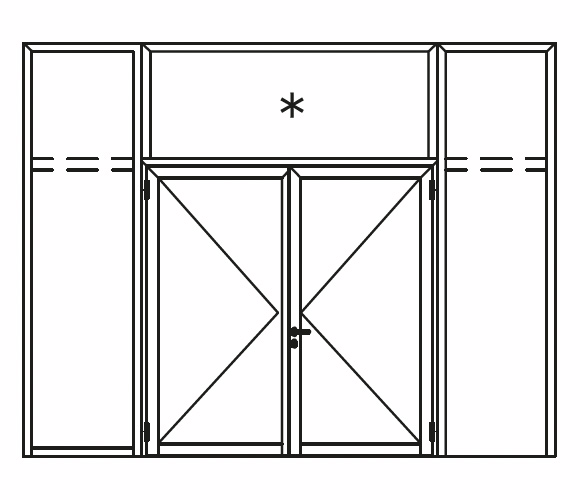

1-flügelig

2-flügelig

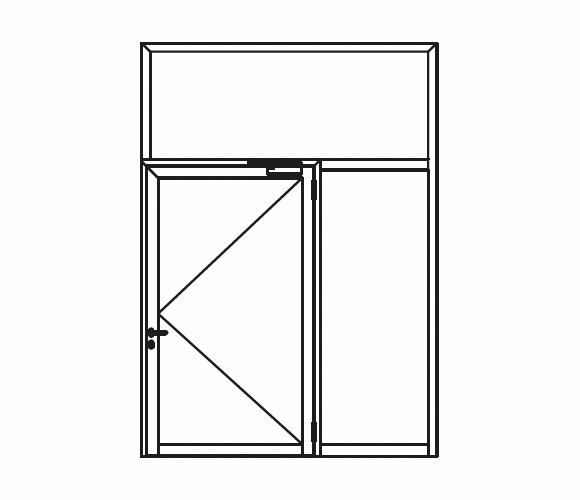

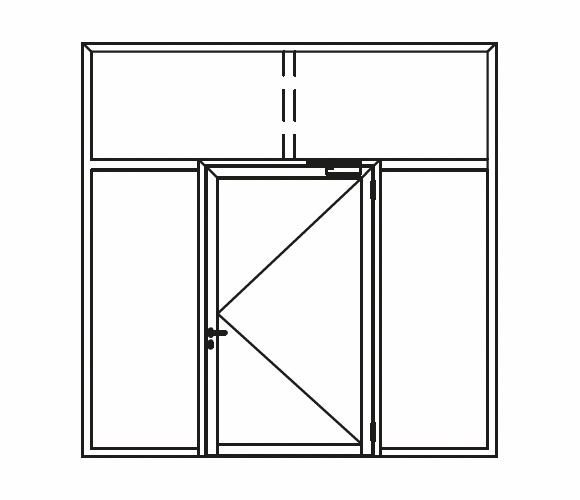

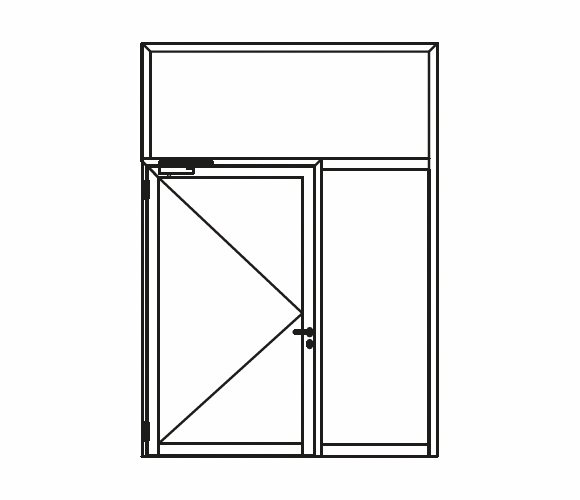

KOMBITÜR

1-flügelig

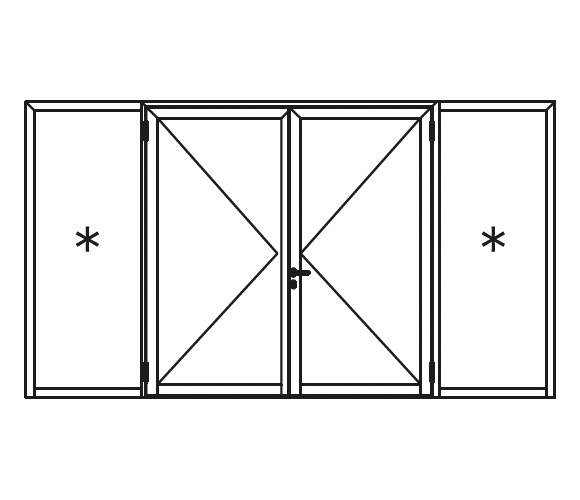

* Acristalamiento fijo conectado a la puerta en forma de U

ACOPLAMIENTO DE ELEMENTOS

En cuanto la RAM del acristalamiento fijo (opcionalmente como lucernario o lateral) es < 1.000 mm, el acoplamiento se realiza elemento a elemento.

ACLARADO EN U El acristalamiento fijo (opcionalmente como lucernario o lateral) sólo podrá acoplarse a la puerta de una o dos hojas en forma de U si la RAM del acristalamiento fijo no supera los 1.000 mm. Además, la parte lateral del acristalamiento fijo sólo podrá acoplarse a la puerta de una o dos hojas en forma de U si la puerta no tiene montante.

BLOQUEO EN LA PARTE SUPERIOR Se requiere una cerradura con bloqueo adicional en la parte superior para distancias > 2.423 mm; se puede instalar una cerradura multipunto como opción.
