SPORTSTADIEN

CATEDRALES DE LA SOCIEDAD DEL OCIO

Los estadios son algo más que simples escenarios de acontecimientos deportivos. Todo es posible en el óvalo estructural. Son instalaciones multifuncionales para grandes acontecimientos, o como dice Volkwin Marg, cofundador del estudio de arquitectura hamburgués von Gerkan Marg & Partner (GMP): "catedrales de la sociedad del ocio".

Los estadios modernos tienen capacidad para decenas de miles de personas y una infraestructura capaz de dar servicio a toda la población de una ciudad de tamaño medio. La estructura de sus edificios es igualmente compleja: aparcamientos y garajes, zonas de entrada, de espera y para los medios de comunicación, escaleras, tribunas, instalaciones recreativas, técnicas y de restauración.

Se aplican numerosas normativas en caso de incendio, riesgos técnicos o económicos. Los detalles están regulados, entre otras cosas, por la extensa normativa de construcción y funcionamiento de la Ordenanza de Centros de Reunión.

Requisitos y soluciones

Sistemas de vías de evacuación

REQUISITOS

Los acontecimientos multitudinarios, como partidos de fútbol o conciertos, son de gran importancia social, cultural y económica. La seguridad de visitantes y empleados es aquí la máxima prioridad. Una gran afluencia de público o imprevistos como un incendio o fallos técnicos pueden desencadenar situaciones de pánico que deben contrarrestarse con precauciones estructurales.

Además de otras medidas, los dispositivos de salida de emergencia según la norma DIN EN 179 y los dispositivos antipánico según la norma EN 1125 garantizan una evacuación sin problemas en caso de emergencia. Las vías de evacuación deben ser de fácil acceso y estar diseñadas de forma que las personas puedan abandonar el edificio con rapidez y seguridad.

SOLUCIONES NOVOFERM SELECCIONADAS

Puertas cortafuego de dos hojas T30-2 (EI2 30), T60-2 (EI2 60) o T90-2 (EI2 90) con función antipánico completa
Puertas multifuncionales con variantes de cerradura antipánico según DIN EN 179 y DIN EN 1125 con numerosas opciones de montaje
En las puertas se pueden integrar sistemas de salida de emergencia (manilla y cerradura antipánico) según DIN EN 179 o cerraduras antipánico (barras y cerraduras antipánico) según DIN EN 1125
Cerraduras antipánico autoblocantes
Cerraduras antipánico con bloqueo de uno o varios puntos - con diversas funciones de paso
Barras de empuje o táctiles según DIN EN 1125 para una salida rápida y segura del edificio
Cerradura de puerta de emergencia con cerradero de puerta de emergencia adicional encima de la cerradura principal

EJEMPLOS EN ESTADO INSTALADO

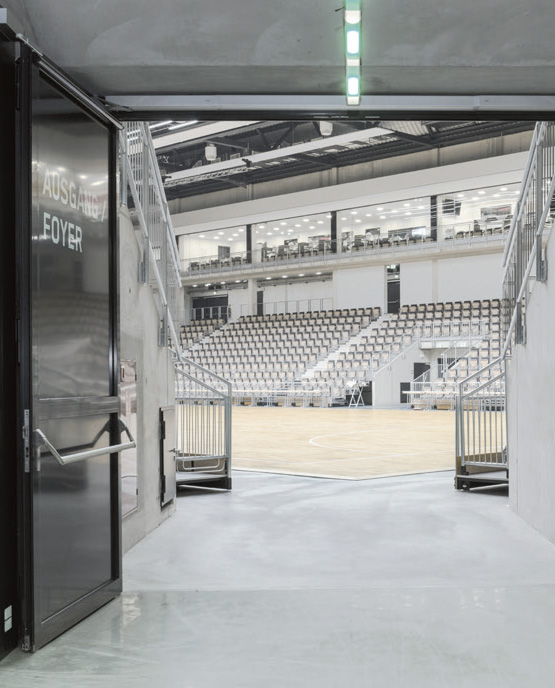

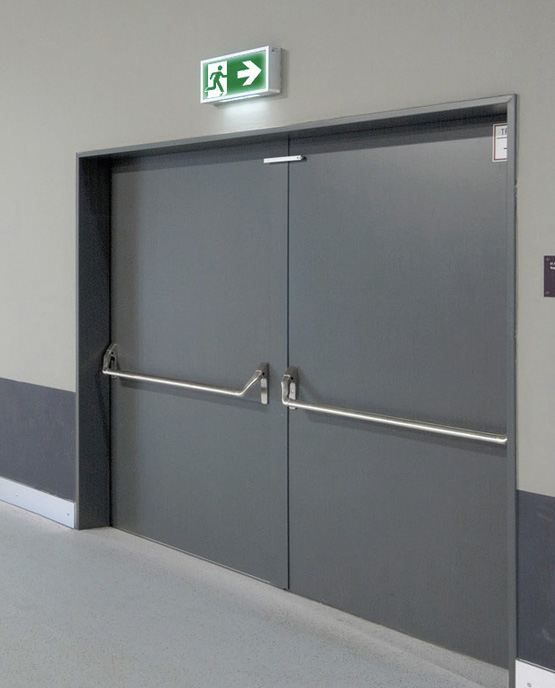

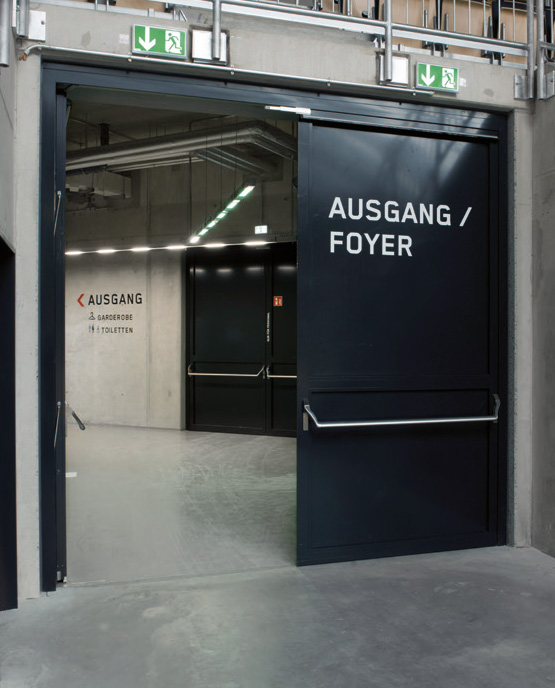

Puertas cortafuego de dos hojas T30-2 (EI2 30), T60 (EI2 60) o T90-2 (EI2 90) con funciones antipánico completas según DIN EN 1125 con barras táctiles o de empuje montadas sobre engranajes

Puertas cortafuego de dos hojas T30-2 (EI2 30), T60 (EI2 60) o T90-2 (EI2 90) con funciones antipánico completas según DIN EN 1125 con barras táctiles o de empuje montadas sobre engranajes

Carga continua y durabilidad

REQUISITOS

Numerosos visitantes utilizan las diversas instalaciones de un estadio antes, entre y después de los partidos o conciertos. Las zonas de entrada y salida, así como el acceso a las instalaciones sanitarias, están sometidas a un estrés especial.

La separación de las zonas frías y calientes también plantea grandes exigencias a puertas y portones. Los objetos también deben asegurarse con cerraduras de puerta de cierre automático que incluyan una función antipánico conforme a las normas DIN EN 1191 y DIN EN 14600.

Puertas cortafuegos y puertas cortahumo deben garantizar un cierre seguro de la habitación en caso de incendio. La "durabilidad del autocierre" conforme a DIN EN 1191 debe probarse y clasificarse conforme a DIN EN 14600. Además, las puertas deben poder soportar daños leves sin perder su función.

SOLUCIONES NOVOFERM SELECCIONADAS

Puertas de marco tubular de una y dos hojas T30 (EI2 30) o T90 (EI2 90) en diseño de acero con alta calidad y resistencia incluso bajo cargas continuas extremas y errores de funcionamiento frecuentes
Puertas de acero en las que los daños superficiales limitados se pueden reparar o repintar rápidamente
Las puertas de contrato altamente configurables de la serie Premio en ejecución con galce ancho o enrasada han sido ensayadas con éxito por institutos independientes de ensayo de materiales como unidad formada por hoja, herrajes y cerco en la categoría más exigente C5; en este ensayo de resistencia, al menos 200.000 ciclos de apertura y cierre simulan una vida útil de unos 20 años en movimiento rápido
Puertas de marco tubular estables y robustas (grosor de perfil de 4 mm, grosor de chapa de hasta 1,5 mm, ...)
Puertas multifuncionales con estructura estable de chapa de acero y muy buenos valores de resistencia mecánica como separación entre zonas abiertas del estadio y oficinas, salas técnicas y zonas VIP cerradas
Marcos de acero de gran estabilidad y durabilidad
Las zonas de galce propensas a la suciedad de las puertas de marco tubular se pueden cubrir completamente con una banda Promaseal revestida de plástico.
De este modo, la limpieza diaria de las puertas resulta especialmente fácil y rápida.

EJEMPLOS EN ESTADO INSTALADO

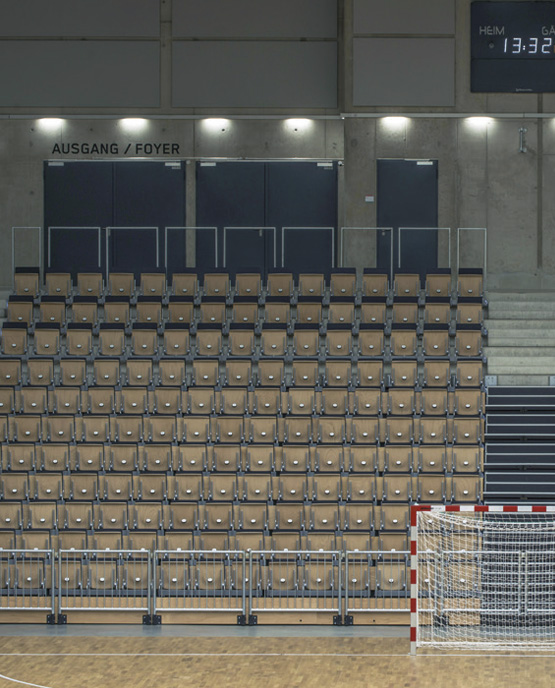

Puertas de marco tubular de una y dos hojas T30 (EI2 30) o T90 (EI2 90) en diseño de acero con alta calidad y resistencia incluso bajo cargas continuas extremas y errores de funcionamiento frecuentes.

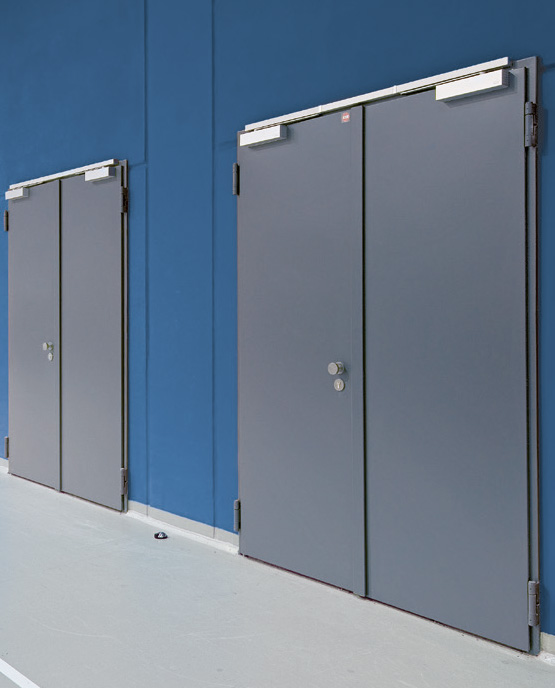

Puertas multifuncionales con estructura estable de chapa de acero y muy buenos valores de resistencia mecánica

Seguridad

REQUISITOS

Incluso más que en otros recintos con alta frecuencia de usuarios, el flujo de visitantes a los estadios deportivos se concentra en determinados momentos, cuando el edificio está al límite de su capacidad. En casos extremos, también hay que tomar precauciones para acoger a los aficionados alborotadores y proteger así a los demás invitados.

La seguridad de los visitantes en caso de tumultos o terrorismo forma parte de la descripción de los escenarios de evacuación tanto como la videovigilancia en todo el recinto del estadio, que también prescribe la UEFA.

Medidas adicionales como el control de acceso a zonas VIP y aparcamientos seguros también forman parte de los requisitos generales de muchos estadios.

SOLUCIONES NOVOFERM SELECCIONADAS

Puertas celulares/de seguridad de acero especial con cerraduras de espacio de retención, trampilla de costes y cadenas de seguridad de acero
Puertas multifuncionales en ejecución antibala según la clase de resistencia antibala FB 4 o VPAM P6; también disponibles en ejecución cortafuego
Puertas de seguridad de acero NovoSecur E-S 11 con seguridad probada según RC 4 (WK4) según DIN EN 1627 y cierre de 11 puntos para guardar dinero y objetos de valor
Puertas de seguridad de acero con seguridad probada según RC 2 (WK2), RC 3 (WK3) o RC 4 (WK4) según DIN EN 1627
Cerraduras antipánico con manillas exteriores para el control de acceso en zonas VIP
Equipamiento de puertas frente a zonas sensibles con cerraduras especiales (por ejemplo, cerraduras multipunto), herrajes electrónicos (por ejemplo, lectores de tarjetas y pulsadores de código, ...) y control de acceso especificado

EJEMPLOS EN ESTADO INSTALADO

(1) Puertas multifuncionales en ejecución antibala según la clase de resistencia antibala FB 4 o VPAM P6; también disponibles en ejecución cortafuego

(2) A primera vista no se reconoce si una puerta es blindada, ignífuga o antirrobo, lo que supone una clara ventaja en la construcción de inmuebles.

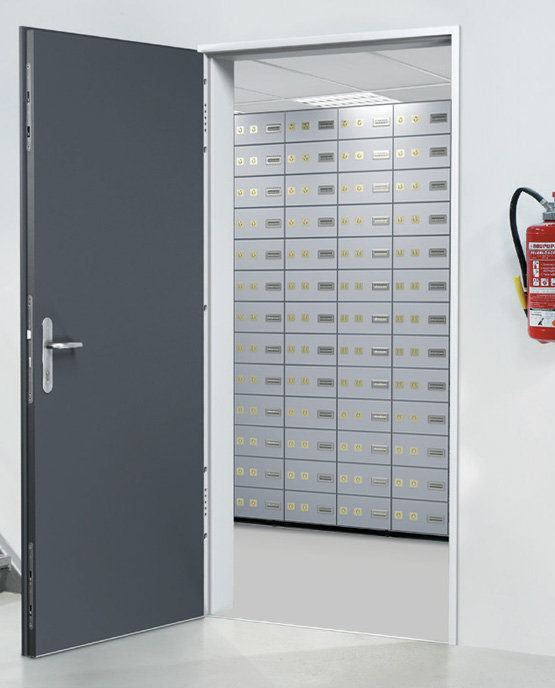

Puertas de seguridad de acero NovoSecur E-S11 con seguridad probada según RC4 (WK4) conforme a DIN EN 1627 y cierre de 11 puntos para guardar dinero y objetos de valor

Edificio transparente / protección contra incendios

REQUISITOS

Las mamparas transparentes y los grandes elementos acristalados de las zonas VIP y de visitantes pretenden ofrecer una buena vista del terreno de juego y garantizar el bienestar de los invitados mediante experiencias espaciales amplias. Siempre que es posible y lo permite la normativa de construcción, el uso de elementos constructivos transparentes mejora el ambiente.

SOLUCIONES NOVOFERM SELECCIONADAS

Puertas de marco tubular de cristal o metal disponibles en las versiones T30 (EI2 30) y T90 (EI2 90) para disfrutar de una experiencia transparente en las zonas VIP y las salas de visitantes, así como con dispositivo de retención de apertura para un flujo de personas sin obstáculos durante las pausas de descanso.
Todos los sistemas tienen el mismo aspecto y las puertas, los paneles laterales y los tragaluces pueden combinarse según se desee.
Paredes totalmente de cristal en diseño T30 (EI2 30) (también con puerta integrada) para separaciones de espacios transparentes para el diseño de salas abiertas en el estadio.
Acristalamiento ignífugo en versiones G30, F30 o F90 como elementos de ventana translúcidos en el estadio
Acristalamiento transversal F30 para evitar la propagación del fuego y el humo por las distintas plantas.

EJEMPLOS EN ESTADO INSTALADO

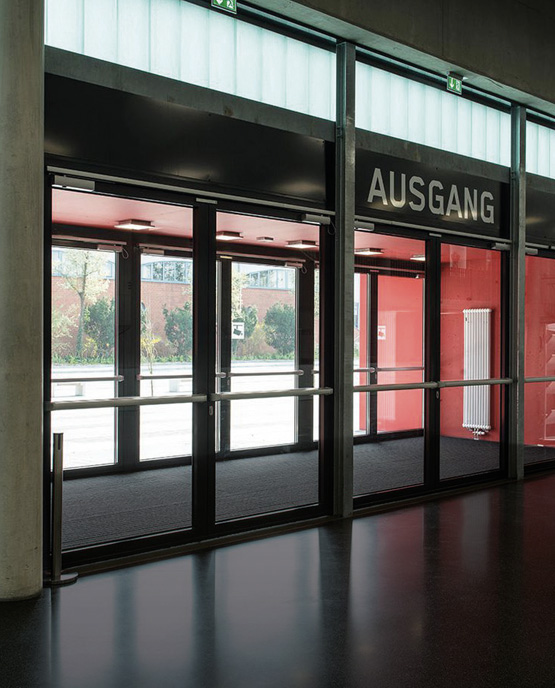

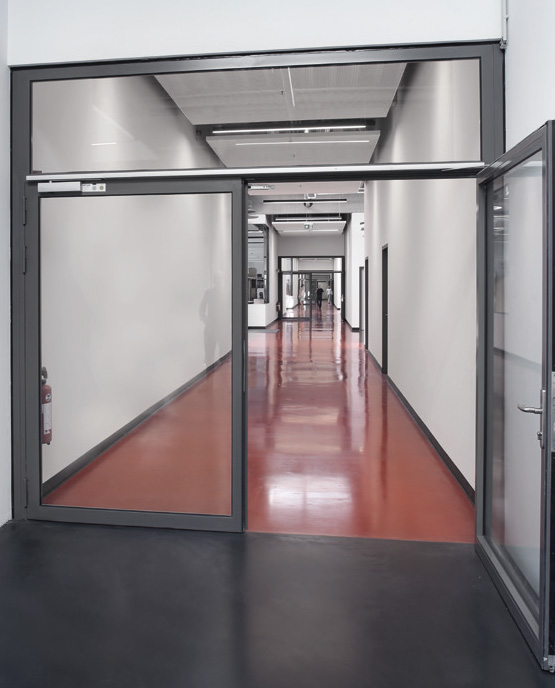

Puertas con marco tubular de acero de doble hoja con grandes elementos acristalados, lucernario y dispositivo de retención de apertura para un flujo de personas sin obstáculos.

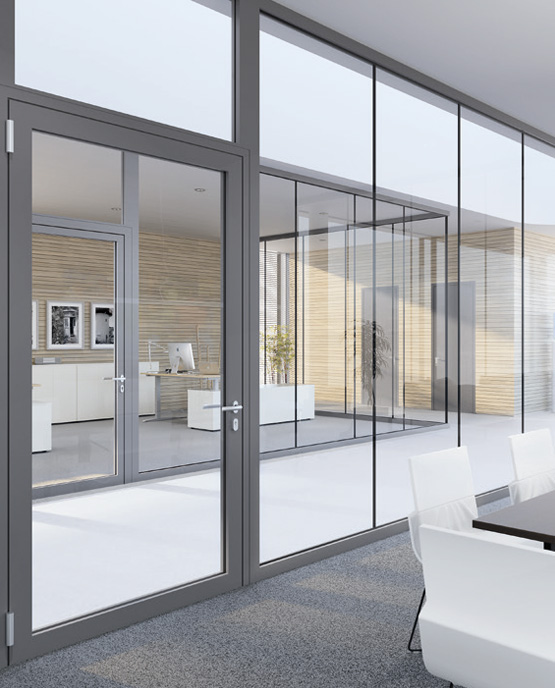

Paredes totalmente de cristal en diseño T30 (EI230 ) (también con puerta integrada) para separaciones transparentes de salas para el diseño de salas abiertas en la zona de conferencias de un estadio.

Multifuncionalidad y diseño

REQUISITOS

De acuerdo con la normativa de la UEFA, los grandes estadios deportivos disponen de zonas de prensa para ruedas de prensa, cabinas de comentaristas y tecnología de retransmisión. Por lo general, aquí se requieren mayores medidas de aislamiento acústico para garantizar un funcionamiento sin problemas.

Los riesgos de incendio se contrarrestan sellando los complejos más grandes y las amplias vías de conexión.
Para proteger a los aficionados y visitantes del estadio desorientados o presas del pánico, se utilizan barreras antihumo eficaces y seguras. En ocasiones, la normativa puede poner en peligro la variedad deseada de equipamientos. Sin embargo, los estadios modernos no sólo se caracterizan por sus instalaciones técnicas, sino también por sus cualidades de diseño. Los sistemas de construcción multifuncionales con un aspecto uniforme son un buen enfoque en este caso.

SOLUCIONES NOVOFERM SELECCIONADAS

Puertas insonorizantes DB-1 tipo 50, como puertas de acceso a los estudios de radiodifusión, al centro de prensa y a las cabinas de los comentaristas, con robusto cuerpo de acero, aislamiento insonorizante especial y junta de suelo especial bajable; esta configuración da como resultado un índice de reducción acústica comprobado y sin umbral de hasta RW = 50 dB; en combinación con un umbral de tope adicional de hasta R W = 53 dB
Puertas contractuales versátiles y altamente configurables en ejecución con galce ancho o enrasada; disponibles en las clases de protección contra incendios T30 (EI2 30), T60 (EI2 60) y T90 (EI2 90), así como puertas cortahumo, multiuso, insonorizantes y de seguridad; disponibles en numerosas variantes de diseño, decoraciones y colores; también son posibles superficies de diseño individuales basadas en la arquitectura del estadio
Puertas cortafuego de seguridad T30 (EI2 30), T60 (EI2 60) y T90 (EI2 90) disponibles con seguridad probada según RC 2 (WK2) o RC 3 (WK3) según DIN EN 1627
Puertas de proyecto probadas y homologadas en muchas combinaciones/ con muchas características
Combinación de sistemas de retención y detectores de humo para un cierre seguro en caso de desarrollo de humo
Acristalamiento transversal F30 para evitar la propagación del incendio y del humo por las distintas plantas

EJEMPLOS EN ESTADO INSTALADO

Puertas de proyecto versátiles y altamente configurables en ejecución de galce ancho o empotrada, disponibles en las clases de protección contra incendios T30 (EI2 30), T60 (EI260) y T90 (EI2 90), con numerosas características funcionales.

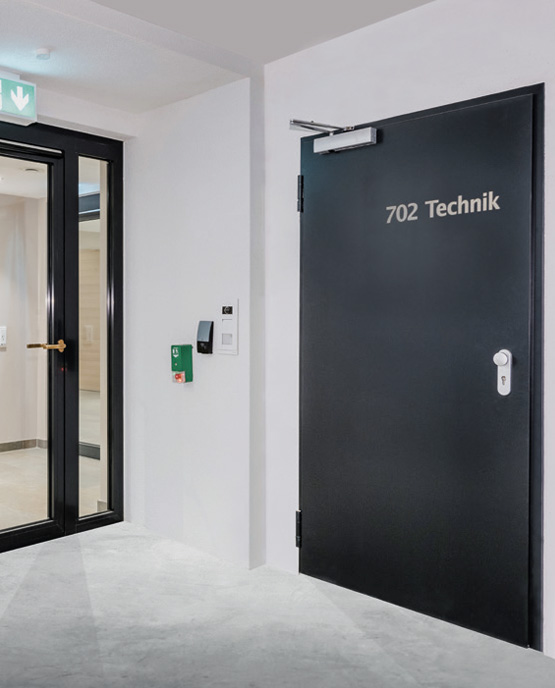

Control de las vías de evacuación con función de alarma integrada y conexión al sistema de gestión del edificio

Equipos y accesorios seleccionados

EDIFICIO SIN BARRERAS

SEGURIDAD EN LAS VÍAS DE EVACUACIÓN

Automatismos para puertas batientes, regletas de sensores, abrepuertas eléctricos y soportes magnéticosEquipamiento de puertas frente a zonas sensibles desde el punto de vista de la seguridad con cerraduras especiales (por ejemplo, cerraduras multipunto), accesorios electrónicos (por ejemplo, lectores de tarjetas y botones de código, ...) y control de acceso especificado
Automatismos para puertas batientes con cierrapuertas con par de apertura más ligeroAbrepuertas eléctricos, cerraduras electromecánicas y sistemas de cierre motorizados
Imanes de retención para mantener las puertas abiertasControl de vías de evacuación con función de alarma integrada y conexión al sistema de gestión del edificio
Herrajes rebajados para una mejor accesibilidad
Cerraduras antipánico autoblocantes

EJEMPLOS EN ESTADO INSTALADO

Las normas EN 1125:2008 y DIN EN 179 regulan cómo deben equiparse las puertas en las vías de evacuación y rescate o en las salidas de emergencia. Ya sea con manilla, barra de empuje o cerradura funcional. Las puertas multifuncionales de las series Premio o Plano, así como las puertas de marco tubular, cumplen todos los requisitos

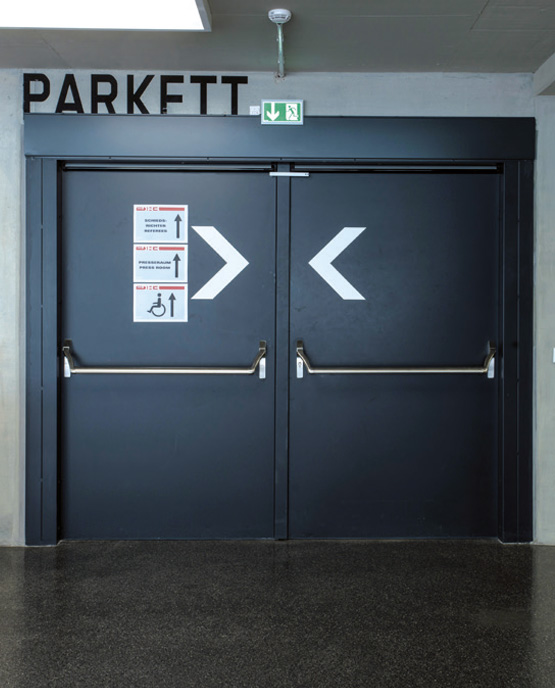

Puerta cortahumo T30 de dos hojas con función antipánico según DIN EN 112-S con barras de maniobra

¿Hemos despertado su interés?

Los clientes de Novoferm se benefician de una red nacional de ventas y servicios. Encuentre aquí a la persona de contacto de su región y no dude en ponerse en contacto con nosotros. Estaremos encantados de ayudarle desde la fase de planificación. Póngase en contacto con nosotros.

Estaremos encantados de ayudarle.
