PUERTAS SECCIONALES PREMIUM-PLUS DE ACERO
PUERTAS SECCIONALES DE 70 MM DE ESPESOR Y AISLAMIENTO MÁXIMO
Su plus extra en aislamiento. Con la nueva puerta seccional de garaje Premium-Plus, su garaje estará protegido contra el viento y la intemperie.
El nivel de aislamiento especialmente alto contribuye a que su garaje con vivienda contigua o sobreedificada no se enfríe, ni siquiera en invierno. De este modo, evitará la pérdida de calor y contribuirá activamente a optimizar el equilibrio de rendimiento de todo el edificio.
¿Desea la máxima eficiencia energética y la mejor seguridad posible, además de la más alta calidad y el máximo confort?
Entonces decídase por las puertas seccionales premium de Novoferm con un espesor total de 70 mm.
Puerta Premium con máximo aislamiento Las puertas seccionales de garaje Novoferm en la versión de 70 mm tienen un núcleo de espuma dura aislante de 67 mm de grosor (grosor total de la sección: 70 mm) para un máximo aislamiento térmico.
Amplia selección de motivos / colores Las puertas seccionales están disponibles en dos gofrados de puerta, muchas superficies y en casi todos los colores RAL modernos y con revestimiento final, para que se adapten a la arquitectura de su casa.
SmartHome-capable / Innovador El automatismo NovoPort, que sólo está disponible en Novoferm y es smart home-capable, no se monta en el techo y ofrece muchas ventajas (abrepuertas integrado, instalación sencilla,...)
Sus ventajas de un vistazo
- Para garajes privados de hasta 5.500 mm de ancho
- Aislamiento térmico y acústico especialmente alto de las secciones con un valor de aislamiento térmico de U(p) = 0,34 W/m²K y un grosor total de la sección de 70 mm
Secciones separadas térmicamente patentadas
- También disponible con variantes de ventanas y aperturas de luz con triple acristalamiento bajo pedido
- El juego de marcos térmicos Novoferm proporciona hasta un 15% más de aislamiento térmico* bajo pedido
- Iluminación LED moderna y de bajo consumo para automatismos para puertas de garaje Novoferm y equipamiento adicional (p. ej. regletas luminosas)
- Automatismos para puertas de garaje con un bajo consumo de energía de sólo 0,5 vatios en modo de espera
- Amplia selección de superficies y colores modernos y con revestimiento final
- Aspecto armonioso del interior de la puerta gracias a la superficie lisa y a los detalles uniformes (bisagras, perfiles, etc.) de color a juego con la hoja de la puerta
- Seguridad comprobada según la clase de resistencia RC 2 (según DIN/TS 18194:2020-07) posible
- Máxima seguridad personal gracias a la protección antipinzadedos en el interior y el exterior
- Detección fiable de obstáculos y personas gracias a la barrera óptica de seguridad "Easy" disponible adicionalmente
- Funcionamiento suave de la puerta gracias a los rodillos tándem de acero inoxidable con rodamientos de bolas y a los motores silenciosos para puertas de garaje
CARACTERÍSTICAS Y ASPECTOS DESTACADOS

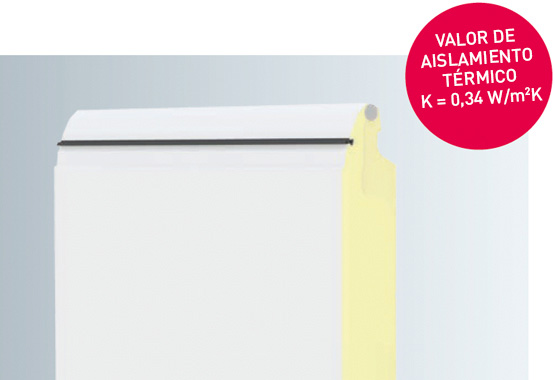

AISLAMIENTO TÉRMICO Y ACÚSTICO ESPECIALMENTE ELEVADO
AISLAMIENTO TÉRMICO Y ACÚSTICO ESPECIALMENTE ELEVADO

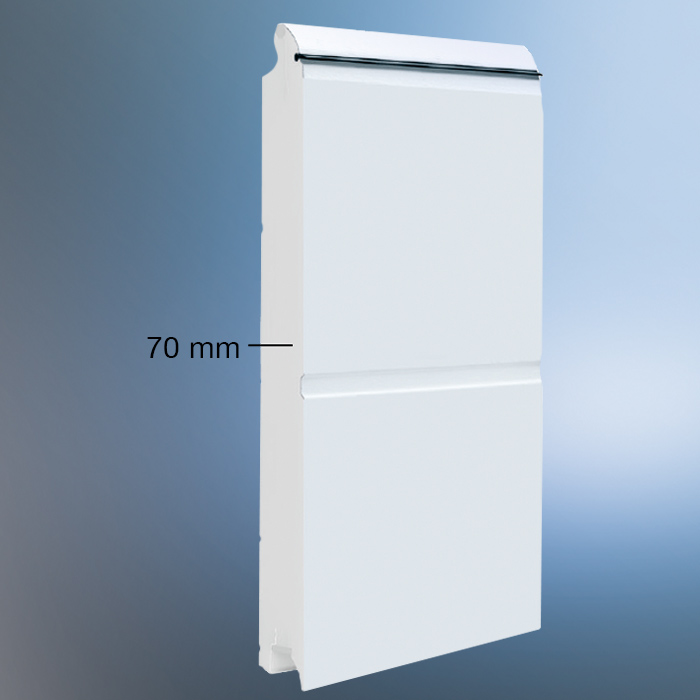

Las secciones separadas térmicamente patentadas con un grosor total de 70 mm, en combinación con el núcleo de espuma rígida PUR de la puerta seccional, garantizan un aislamiento térmico y acústico especialmente elevado.
Las juntas adicionales entre las secciones y la doble junta inferior en el borde inferior de la puerta también favorecen el aislamiento térmico y reducen la pérdida de calor.

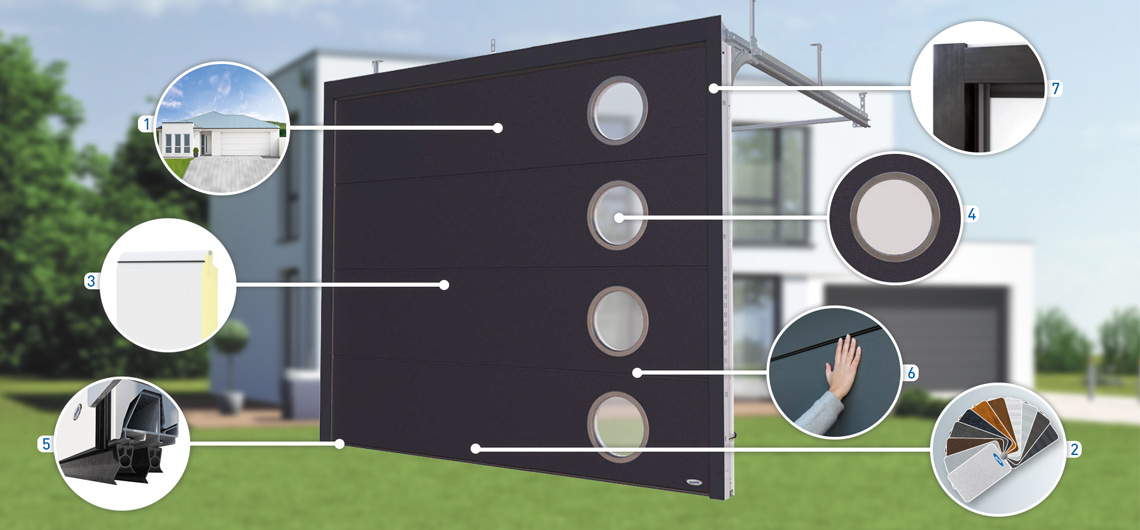

DESTACADOS EXTERIOR
CALIDAD SUPERIOR QUE SE NOTA
(1) Para garajes privados de hasta 5.500 mm de ancho Las puertas seccionales de garaje Premium-Plus son ideales para garajes privados o garajes dobles de hasta 5,50 m de ancho en obras nuevas y reformas.
(2) Gran selección de superficies con recubrimiento final y colores Las puertas seccionales Premium-Plus en versión lacada, aspecto madera y nuestras superficies satinadas tienen recubrimiento final. Las superficies de alta calidad son menos sensibles a las influencias externas y confieren a su garaje un aspecto sofisticado.
(3) Doble pared y aislante Nuestros perfiles de acero se fabrican exclusivamente en construcción sándwich de doble pared y se rellenan con un núcleo de espuma rígida PUR de aislamiento térmico. Con un grosor de ≈67 mm (valor de aislamiento térmico U(p) = 0,34 W/m2K), garantiza un aislamiento térmico y acústico especialmente elevado.
(4) Variantes de ventanas con acristalamiento triple También disponibles con variantes de ventanas con acristalamiento triple, que garantizan la máxima transmisión de luz además de un elevado aislamiento térmico.
(5) Doble junta inferior La doble junta inferior en el borde inferior de la puerta garantiza la mejor protección posible contra el agua y la suciedad y compensa los pequeños desniveles del suelo. La doble junta también reduce la pérdida de calor.
(6) Protección contra pellizcos en el interior y el exterior El diseño especial de las secciones y las bisagras evita desde el principio los puntos de pellizco en la hoja de la puerta. Con Novoferm, tampoco hay puntos de pellizco en el interior.
(7) Juego de marco térmico El sistema opcional de burlete y listón aislante mejora el aislamiento térmico hasta en un 15 %* gracias a la optimización térmica trilateral del marco cuando se instala detrás del hueco y contribuye activamente a la optimización del equilibrio de rendimiento de todo el edificio.
* El valor de rendimiento depende del motivo y del tamaño de la puerta.

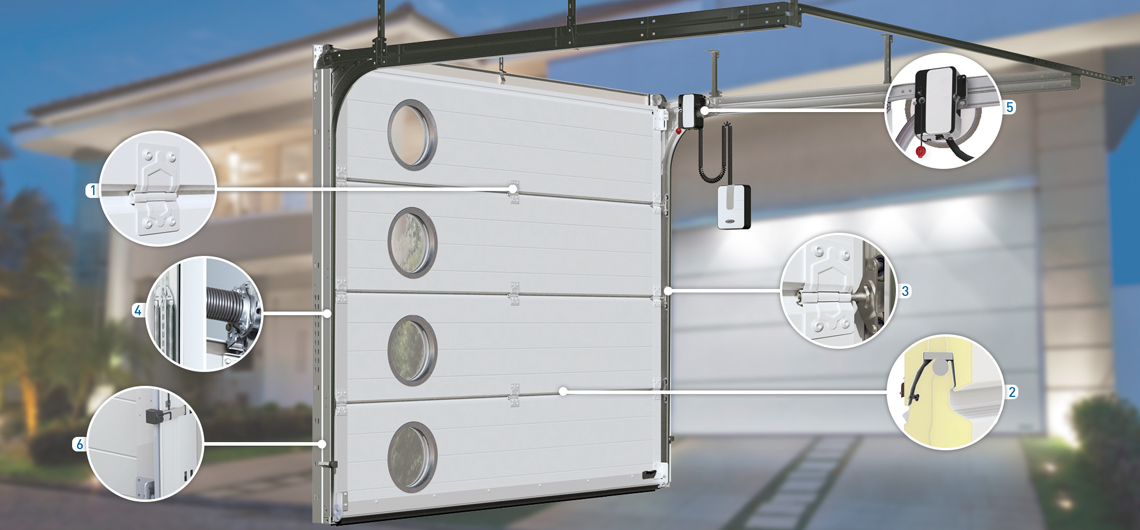

DESTACADOS INTERIOR
QUÉ HAY DENTRO DE LA PUERTA PREMIUM
(1) Aspecto uniforme del interior de la puerta La puerta Premium Plus destaca visualmente gracias al aspecto uniforme del interior de la puerta. La superficie elegantemente lisa "Noblesse" de la hoja de la puerta, así como las bisagras y los perfiles en blanco tráfico (similar a RAL 9016) realzan la armoniosa impresión general.
(3) Rodillos tándem con rodamientos de bolas Los rodillos tándem con rodamientos de bolas de alta calidad en acero inoxidable garantizan un movimiento de la puerta extremadamente suave y uniforme.
(5) NovoPort® - Único y flexible El automatismo patentadoNovoPort® con pulsador interior integrado y visualización del estado de la puerta mediante emisor manual garantiza el máximo confort. El innovador y flexible montaje lateral, opcionalmente a la derecha o a la izquierda, elimina desde el principio los obstáculos en la instalación. De este modo, el techo queda libre.
(2) Separación térmica Las secciones separadas térmicamente patentadas con núcleo de espuma dura PUR y juntas adicionales entre las secciones proporcionan un aislamiento térmico EXTRA-PLUS.
(4) Técnica de muelles opcional La puerta seccional Premium-Plus puede equiparse con paquetes de muelles de tracción múltiple de seguridad o con muelles de torsión para tamaños más pequeños. Los muelles de tracción verticales también permiten una instalación de poca profundidad y ofrecen muchas opciones cuando el espacio es limitado. Para tamaños grandes, la puerta está equipada con ejes de muelles de torsión, ya sea en la parte delantera o trasera.
(6) Barrera óptica de seguridad "Easy" La barrera óptica de seguridad suplementaria "Easy" detecta de forma fiable obstáculos y personas y, en caso de duda, interrumpe el proceso de cierre de la puerta.

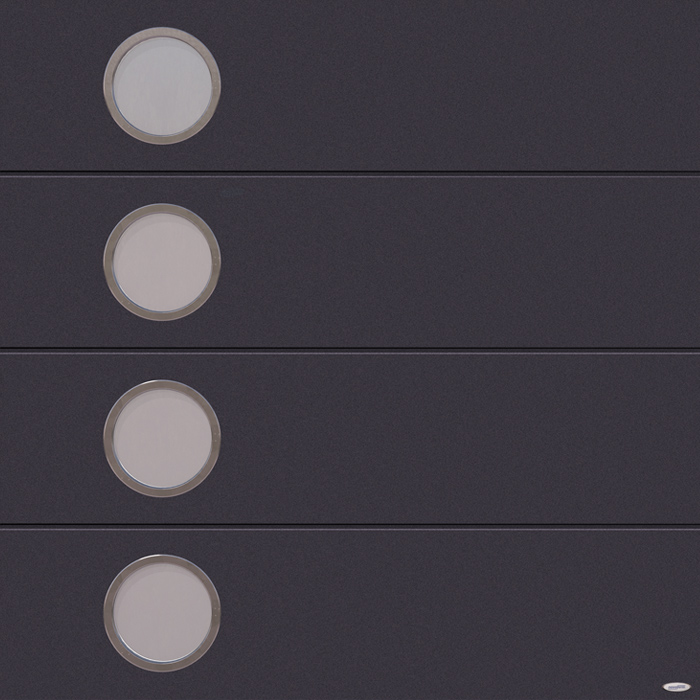

VENTANAS CON TRIPLE ACRISTALAMIENTO
VENTANAS CON TRIPLE ACRISTALAMIENTO
Nuestras puertas seccionales de garaje Premium-Plus también están disponibles con variantes de ventanas de triple acristalamiento, que garantizan la máxima transmisión de luz además de un elevado aislamiento térmico.
SEGURIDAD PROBADA
SEGURIDAD PROBADA
La Premium-Plus ISO 70 de Novoferm ofrece seguridad al más alto nivel. Si lo desea, puede obtener su Premium-Plus ISO 70 en una versión antirrobo con clase de resistencia RC 2.
La protección antipinzamiento (interior y exterior) y los emisores manuales de códigos intercambiables a prueba de manipulaciones con encriptación AES de 128 bits proporcionan aún más seguridad.

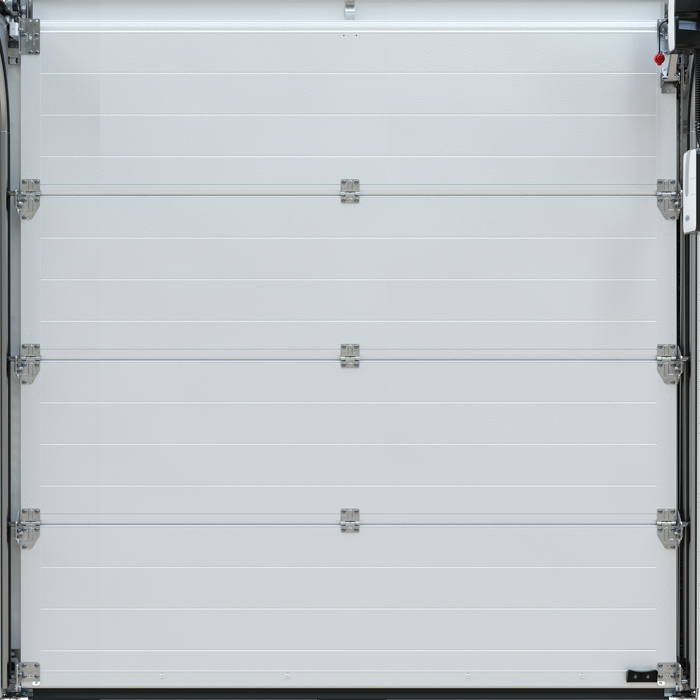

PUERTA INTERIOR DE ALTA CALIDAD Y UNIFORME
PUERTA INTERIOR DE ALTA CALIDAD Y UNIFORME
En comparación con las puertas convencionales, la puerta seccional de garaje Premium-Plus ISO 70 también llama la atención desde el interior.
La superficie del interior de la puerta se fabrica en el elegante y liso acabado "Noblesse". La hoja de la puerta, las bisagras y los perfiles también están acabados en blanco tráfico, similar a RAL 9016, para conseguir un esquema de color uniforme y una impresión general armoniosa.
Los rodillos tándem de acero inoxidable con rodamientos de bolas de alta calidad también garantizan que la puerta se deslice de forma extremadamente suave y uniforme.
SUPERFICIES, COLORES Y EQUIPAMIENTO
ACABADOS
ACABADOS
Dele a su puerta de garaje un toque personal: nuestras puertas seccionales Premium Plus con aislamiento especialmente alto están disponibles bajo pedido en dos gofrados de puerta con todas las superficies de recubrimiento final y colores de la gama Novoferm que se indican a continuación.
| Hoja de la puerta |
| Interior: Imprimación a base de poliuretano, blanco tráfico, similar a RAL 9016 |
| Exterior estándar: Blanco tráfico, similar a RAL 9016 (imprimado) |
| Exterior: Colores Super-Color, RAL a elegir, superficies satinadas o acabados de madera con recargo (revestimiento superior) |
SUPERFICIES
SUPERFICIE NOBLEZA
ÓPTICA DE MADERA
Nuestras puertas seccionales Premium Plus también están disponibles bajo pedido en 4 superficies con un auténtico aspecto de madera rústica. Las superficies están revestidas y son resistentes a la intemperie.
SUPERFICIES SATINADAS
Nuestras puertas seccionales Premium Plus también están disponibles en seis superficies decorativas satinadas mate seda con baja tendencia a la suciedad y especial resistencia a la intemperie.

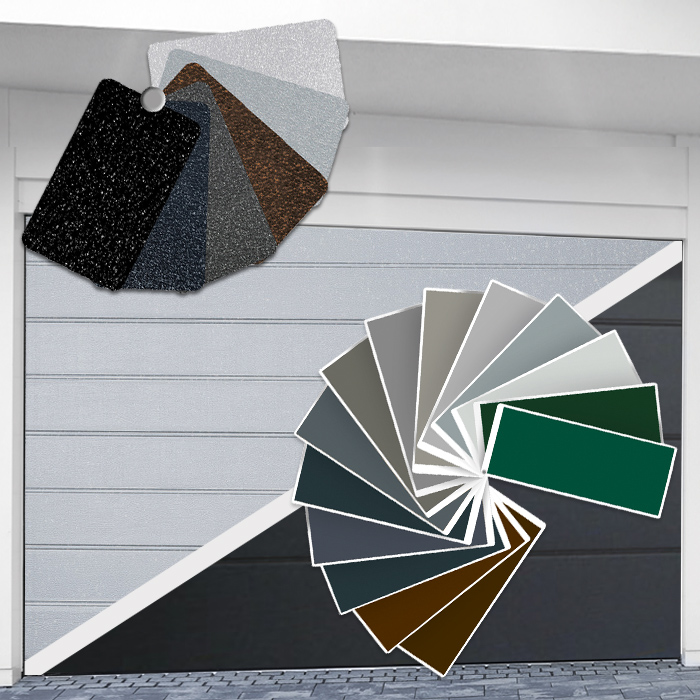

COLORES
COLORES
Nuestra puerta seccional de garaje Premium Plus con aislamiento de 70 mm está disponible con la superficie elegantemente lisa Noblesse, que repele la suciedad y la humedad. Para una mayor personalización, puede elegir entre 14 atractivos acabados Super-Color/colores preferentes y casi todos los colores RAL.
COLOR ESTÁNDAR
COLORES PREFERIDOS / COLORES SUPERCOLOR Y RAL DE SU ELECCIÓN
Por un pequeño recargo, la puerta está disponible en un color RAL de su elección.
MANILLAS DE PUERTA
MANILLAS DE PUERTA
TIRADORES DE PUERTA EN MUCHOS MATERIALES Y COLORES
Las manillas a juego están disponibles en los 16 colores Super-Color y RAL de su elección
ACRISTALAMIENTOS Y VENTANAS
ACRISTALAMIENTO DE LO CLÁSICO A LO MODERNO
¿QUIERE MÁS LUZ EN SU GARAJE? ¿Ha pensado ya en una puerta de un determinado estilo y color, pero aún no es lo suficientemente individual para usted?
Entonces eche un vistazo a nuestras atractivas opciones de acristalamiento. No sólo atraen la atención hacia su garaje, sino que también dejan pasar la luz. Esto resulta especialmente práctico si también utiliza su garaje como sala de ocio o taller.
Todos los acristalamientos Novoferm son de vidrio acrílico resistente a la intemperie o de policarbonato resistente a los golpes y se caracterizan por una transmisión máxima de la luz.
Ventanas
Dimensiones:
- Interior: aprox. 392 x 192 mm
- Exterior: aprox. 460 x 260 mm
Grosor de la ventana:
- Para el gofrado de puertas de gran tamaño: doble cristal acrílico transparente o cristalino de 16 mm
APERTURAS LIGERAS
ILUMINACIÓN EXTERIOR DEL GARAJE
ILUMINACIÓN EXTERIOR DEL GARAJE
Para que su puerta de garaje tenga la luz adecuada incluso después de la puesta de sol -y también para mantener alejadas a las personas no autorizadas-, le recomendamos el kit de iluminación LED. Crea un interesante diálogo con otras fuentes de luz, por ejemplo, ventanas iluminadas, y ambienta la arquitectura general de su casa. Dependiendo de la anchura de la puerta, el kit de iluminación consta de cuatro, seis u ocho LED, que se distribuyen uniformemente por toda la anchura de la puerta en un carril en forma de U. Se puede controlar a través del mando a distancia o mediante el panel de control.
Puede controlarse a través del emisor manual, que también se utiliza para manejar el automatismo, a través de un temporizador independiente o de un detector de movimiento. AHORRA ESPACIO Y ENERGÍA
El kit de iluminación LED plano de color aluminio (40 x 20 mm) se instala bajo el dintel del garaje para ahorrar espacio, de modo que se conserva casi toda la altura libre. Los LED de larga duración garantizan una iluminación muy clara con un consumo de energía mínimo. Dependiendo de la anchura de la puerta, las unidades de iluminación se pueden acortar fácilmente a ambos lados para conseguir una iluminación simétrica exacta de la puerta.
SUS VENTAJAS DE UN VISTAZO
- Distribución uniforme en todo el ancho de la puerta: 4, 6 u 8 LED para anchos de puerta de hasta 3.000, 4.000 ó 5.000 mm
- Posibilidad de conmutación independiente de la función del automatismo
- Longitudes disponibles: 3 m, 4 m y 5 m, acortables en caso necesario
- La puerta y la luz pueden controlarse con un emisor manual
- Iluminación opcional con o sin movimiento de la puerta
- Iluminación brillante de bajo consumo
- Iluminación protegida de la intemperie
- Instalación que ahorra espacio bajo el dintel del garaje
- Larga vida útil gracias a la tecnología LED
- Incl. transformador de red 230 V/12 V
- Aluminio anodizado
SEGURIDAD Y RESISTENCIA ANTIRROBO
SEGURIDAD Y RESISTENCIA ANTIRROBO
SEGURIDAD PARA SU HOGAR
Creemos que la protección antirrobo y la eficiencia energética van de la mano. Por eso, las puertas seccionales premium Novoferm Evolution e iso 70 Premium-Plus ahora también están disponibles en versión antirrobo (clase de resistencia RC 2 según DIN/TS 18194:2020-07). Está demostrado que los sistemas mecánicos de seguridad en las puertas de garaje impiden con éxito los intentos de robo: Más de un tercio de los robos se bloquean en la fase de tentativa porque la puerta no puede abrirse con la suficiente rapidez. Por eso, si desea proteger su garaje con una puerta adecuada, con las puertas de garaje seccionales antirrobo de Novoferm estará en el lado seguro. En combinación con los motores de apertura superior Novomatic 423 o Novomatic 563 S, la puerta seccional de garaje puede alcanzar la clase de resistencia RC 2 (iso 70 sólo con Novomatic 563 S). La puerta seccional iso 70 Premium-Plus también incluye de serie protección antirrobo.
Si lo desea, puede obtener su puerta Evolution Premium en una versión antirrobo con clase de resistencia RC 2.
Condiciones de instalación para lograr la seguridad RC 2
APERTURA DE PUERTA DE GARAJE CON AUTOMATISMO ELÉCTRICO
APERTURA DE PUERTA DE GARAJE CON AUTOMATISMO ELÉCTRICO
Novoferm recomienda comprar una puerta de garaje junto con un automatismo, porque cualquiera que compre una puerta de garaje nueva hoy en día no solo quiere que tenga un buen aspecto, sino también que se abra fácilmente. Con un automatismo eléctrico, puede elevar el nivel de confort de su garaje con solo pulsar un botón y eliminar las molestias, simplemente pulsando el mando a distancia por radio o controlando con una app.
Todos los automatismos Novoferm se prueban en combinación con las puertas Novoferm. Esto garantiza la máxima fiabilidad funcional y durabilidad.
Y gracias al práctico desbloqueo de emergencia, siempre podrá entrar aunque se vaya la luz.
Selección de mandos para puertas de garaje
Seleccione su automatismo para puertas eléctricas:
ACCESORIOS PARA ACCIONAMIENTOS
Los accesorios adecuados también forman parte del equipamiento deseado. Dado que las personas tienen deseos diferentes y que las condiciones estructurales de una puerta de garaje o corredera no siempre son las mismas, ofrecemos una amplia gama de accesorios con los que podrá equipar nuestros sistemas para adaptarlos a sus necesidades individuales.
Galería
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Negro satinado
Color: Tono mixto
Puerta de garaje seccional de acero en diseño de 45 mm (EVO)
Revestimiento de la puerta:Elegante lama grande
Superficie: Aspecto madera - Winchester (liso)
Puerta de garaje seccional de acero en diseño de 45 mm (EVO)
Relieve de la puerta:Atractivo gofrado grande
Superficie: Noblesse (lisa)
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Gofrado de la puerta:Atractivo junquillo grande
Superficie: Gris satinado
Color: Color mixto
Sólo para puertas seccionales Novoferm conautomatismo lateral NovoPort con pulsador integrado
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Gris satinado
Color: Tono mixto
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Gris ventana satinado
Color: Gris ventana, similar a RAL 7040
Ventana: con ojos de buey
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) mm
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Aluminio blanco, similar a RAL 9006
Ventana: con ojos de buey (con marco de acero inoxidable)
Puerta de garaje seccional de acero en diseño de 20 mm, 45 mm (EVO) o 70 mm
Relieve de la puerta:Elegante lama grande
Superficie: Noblesse (lisa)
Color: Gris antracita, similar a RAL 7016
Accesorios: con tira de luz LED para iluminación exterior
Puerta de garaje seccional de acero en diseño de 20 mm, 45 mm (EVO) o 70 mm
Relieve de la puerta:Elegante lama grande
Superficie: Noblesse (lisa)
Color: Gris pizarra, similar a RAL 7015
Puerta de garaje seccional de acero en diseño de 20 mm o 45 mm (EVO) mm
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Blanco tráfico, similar a RAL 9016
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Negro satinado
Color: Tono mixto
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Gofrado de la puerta:Atractivo gofrado grande
Superficie: Noblesse (lisa)
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 20 o 45 mm (EVO)
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Gris ventana, similar a RAL 7040
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) mm
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color puerta izquierda: Blanco tráfico, similar a RAL 9016
Color puerta derecha: Azul acero, similar a RAL 9011
Puerta de garaje seccional de acero en diseño de 20, 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Noblesse (lisa)
Color: Gris aluminio, similar a RAL 9007
Puerta de garaje seccional de acero en diseño de 45 mm (EVO) o 70 mm
Revestimiento de la puerta:Elegante lama grande
Superficie: Gris oscuro satinado
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 45 mm (EVO)
Gofrado de la puerta:Microline (lama grande)
Superficie: Gris oscuro satinado
Color: Gris antracita, similar a RAL 7016
Puerta de garaje seccional de acero en diseño de 20 mm o 45 mm (EVO)
Relieve de la puerta:Atractivo gofrado grande
Superficie: Woodgrain (textura de madera discretamente veteada)
Color: Blanco tráfico, similar a RAL 9016
Tecnología y detalles
MEDIDAS ESTÁNDAR - MUELLE DE TRACCIÓN VERTICAL
MEDIDAS ESTÁNDAR - MUELLE DE TRACCIÓN VERTICAL (TALÓN GRANDE, LAMINILLA GRANDE)
Talla estándar | |||||||
Tamaño de pedido (BMR)
Anchura x altura | Dimensión máxima de apertura de la pared / dimensión de apertura del garaje
Anchura x Altura | Dimensión exterior del marco Anchura x altura | Dimensión interior del garaje (mín.)* (opc.) | Profundidad de inserción | Altura del techo | Altura libre | |
Funcionamiento manual | Unidad motriz | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 2870 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3370 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2425 | 2475 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2300 | 2350 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | |||||||
MEDIDAS DE RENOVACIÓN - MUELLE DE TRACCIÓN VERTICAL
MEDIDAS DE RENOVACIÓN AL SUSTITUIR UNA PUERTA SECCIONAL POR UNA BASCULANTE
Con puerta basculante existente | Nuevo tamaño de renovación | |||||||||
Medida de pedido (BMR) | Medida exterior del marco | Altura libre | Cota de orden (BMR) | Máximo | Dimensión del marco exterior | Dimensiones interiores del garaje | Profundidad de instalación (EBT) | Altura del techo | Altura libre (LDH) | |
Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | (mín.)* (opc.) | Funcionamiento manual | Unidad de accionamiento | ||
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 1975 | 2025 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | ||||||||||
TAMAÑO NORMAL - EJE DEL MUELLE DE TORSIÓN DELANTERO (VL)
MEDIDAS NORMALES - EJE DE MUELLE DE TORSIÓN DELANTERO (VL) - (GROSSSICKE, GROSSLAMELLE)
Talla estándar | |||||||
Tamaño de pedido (BMR)
Anchura x altura | Dimensión máxima de apertura de la pared / dimensión de apertura del garaje Anchura x Altura | Dimensión exterior del marco Anchura x altura | Dimensión interior del garaje (mín.)* (opc.) | Profundidad de inserción (EBT) | Altura de techo
Funcionamiento manual/ | Altura libre | |
Funcionamiento manual | Unidad motriz | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 2120 | 2410 (2500) | 2495 | 2125 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2245 | 2410 (2500) | 2620 | 2250 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2370 | 2410 (2500) | 2745 | 2375 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 2120 | 2535 (2625) | 2495 | 2125 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2245 | 2535 (2625) | 2620 | 2250 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2320 | 2535 (2625) | 2695 | 2325 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2370 | 2535 (2625) | 2745 | 2375 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2495 | 2535 (2625) | 2870 | 2500 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 2120 | 2660 (2750) | 2495 | 2125 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2245 | 2660 (2750) | 2620 | 2250 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2320 | 2660 (2750) | 2695 | 2325 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2370 | 2660 (2750) | 2745 | 2375 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2495 | 2660 (2750) | 2870 | 2500 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2620 | 2660 (2750) | 2995 | 2625 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2745 | 2660 (2750) | 3120 | 2750 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2995 | 2660 (2750) | 3370 | 3000 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2370 | 2785 (2875) | 2745 | 2375 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2245 | 2910 (3000) | 2620 | 2250 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2370 | 2910 (3000) | 2745 | 2375 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2495 | 2910 (3000) | 2870 | 2500 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2995 | 2910 (3000) | 3370 | 3000 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2245 | 3160 (3250) | 2620 | 2250 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2370 | 3160 (3250) | 2745 | 2375 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2495 | 3160 (3250) | 2870 | 2500 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2620 | 3160 (3250) | 2995 | 2625 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2745 | 3160 (3250) | 3120 | 2750 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3245 | 3160 (3250) | 3620 | 3250 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2245 | 3410 (3500) | 2620 | 2250 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2370 | 3410 (3500) | 2745 | 2375 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2495 | 3410 (3500) | 2870 | 2500 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2245 | 3660 (3750) | 2620 | 2250 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2370 | 3660 (3750) | 2745 | 2375 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2495 | 3660 (3750) | 2870 | 2500 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2245 | 3910 (4000) | 2620 | 2250 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2370 | 3910 (4000) | 2745 | 2375 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2495 | 3910 (4000) | 2870 | 2500 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2245 | 4160 (4250) | 2620 | 2250 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2370 | 4160 (4250) | 2745 | 2375 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2495 | 4160 (4250) | 2870 | 2500 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2245 | 4410 (4500) | 2620 | 2250 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2370 | 4410 (4500) | 2745 | 2375 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2495 | 4410 (4500) | 2870 | 2500 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2245 | 4660 (4750) | 2620 | 2250 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2370 | 4660 (4750) | 2745 | 2375 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2495 | 4660 (4750) | 2870 | 2500 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2245 | 4910 (5000) | 2620 | 2250 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2370 | 4910 (5000) | 2745 | 2375 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2495 | 4910 (5000) | 2870 | 2500 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2245 | 5160 (5250) | 2620 | 2250 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2370 | 5160 (5250) | 2745 | 2375 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2495 | 5160 (5250) | 2870 | 2500 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2245 | 5660 (5750) | 2620 | 2250 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2370 | 5660 (5750) | 2745 | 2375 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2495 | 5660 (5750) | 2870 | 2500 | 2175 | 2225 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | |||||||
MEDIDAS DE RENOVACIÓN - EJE DEL MUELLE DE TORSIÓN DELANTERO (VL)
MEDIDAS DE RENOVACIÓN AL SUSTITUIR UNA PUERTA SECCIONAL POR UNA BASCULANTE
Con puerta basculante existente | Nuevo tamaño de renovación | |||||||||
Tamaño del pedido (BMR) | Medida exterior del marco | Altura libre | Cota de orden (BMR) | Máximo | Dimensión del marco exterior | Dimensiones interiores del garaje | Profundidad de instalación (EBT) | Altura del techo | Altura libre (LDH) | |
Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | (mín.)* (opc.) | Funcionamiento manual | Unidad de accionamiento | |||
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2545 | 2175 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2670 | 2300 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2545 | 2175 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2670 | 2300 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2795 | 2425 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2545 | 2175 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2670 | 2300 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2795 | 2425 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2670 | 2300 | 1975 | 2025 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | ||||||||||
MEDIDAS ESTÁNDAR - EJE DE MUELLES DE TORSIÓN MONTADO EN LA PARTE TRASERA (HL)
MEDIDAS ESTÁNDAR - EJE DE MUELLE DE TORSIÓN MONTADO EN LA PARTE TRASERA (HL) - (TALÓN GRANDE, LAMINILLA GRANDE)
Talla estándar | |||||||
Tamaño de pedido (BMR)
Anchura x altura | Dimensión máxima de apertura de la pared / dimensión de apertura del garaje
Anchura x Altura | Dimensión exterior del marco Anchura x altura | Dimensión interior del garaje (mín.)* (opc.) | Profundidad de inserción (EBT) | Altura de techo
Funcionamiento manual/ | Altura libre | |
Funcionamiento manual | Unidad motriz | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2625 | 1990 | 1800 | 1850 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2750 | 2115 | 1925 | 1975 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2875 | 2240 | 2050 | 2100 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2625 | 1990 | 1800 | 1850 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2750 | 2115 | 1925 | 1975 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2825 | 2190 | 2000 | 2050 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2875 | 2240 | 2050 | 2100 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 3000 | 2365 | 2175 | 2225 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2625 | 1990 | 1800 | 1850 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2750 | 2115 | 1925 | 1975 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2825 | 2190 | 2000 | 2050 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2875 | 2240 | 2050 | 2100 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 3000 | 2365 | 2175 | 2225 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 3125 | 2490 | 2300 | 2350 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3250 | 2615 | 2425 | 2475 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3500 | 2865 | 2675 | 2725 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2875 | 2240 | 2050 | 2100 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2750 | 2115 | 1925 | 1975 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2875 | 2240 | 2050 | 2100 |
2750 x 2250 | 2840 x 2340 | 2902 x 2360 | 2910 (3000) | 3000 | 2365 | 2175 | 2225 |
2750 x 2750 | 2840 x 2840 | 2902 x 2860 | 2910 (3000) | 3500 | 2865 | 2675 | 2725 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2750 | 2115 | 1925 | 1975 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2875 | 2240 | 2050 | 2100 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 3000 | 2365 | 2175 | 2225 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 3125 | 2490 | 2300 | 2350 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3250 | 2615 | 2425 | 2475 |
3000 x 3000 | 3090 x 3090 | 3152 x 3110 | 3160 (3250) | 3750 | 3115 | 2925 | 2975 |
3250 x 2000 | 3340 x 2090 | 3402 x 2110 | 3410 (3500) | 2750 | 2115 | 1925 | 1975 |
3250 x 2125 | 3340 x 2215 | 3402 x 2235 | 3410 (3500) | 2875 | 2240 | 2050 | 2100 |
3250 x 2250 | 3340 x 2340 | 3402 x 2360 | 3410 (3500) | 3000 | 2365 | 2175 | 2225 |
3500 x 2000 | 3590 x 2090 | 3652 x 2110 | 3660 (3750) | 2750 | 2115 | 1925 | 1975 |
3500 x 2125 | 3590 x 2215 | 3652 x 2235 | 3660 (3750) | 2875 | 2240 | 2050 | 2100 |
3500 x 2250 | 3590 x 2340 | 3652 x 2360 | 3660 (3750) | 3000 | 2365 | 2175 | 2225 |
3750 x 2000 | 3840 x 2090 | 3902 x 2110 | 3910 (4000) | 2750 | 2115 | 1925 | 1975 |
3750 x 2125 | 3840 x 2215 | 3902 x 2235 | 3910 (4000) | 2875 | 2240 | 2050 | 2100 |
3750 x 2250 | 3840 x 2340 | 3902 x 2360 | 3910 (4000) | 3000 | 2365 | 2175 | 2225 |
4000 x 2000 | 4090 x 2090 | 4152 x 2110 | 4160 (4250) | 2750 | 2115 | 1925 | 1975 |
4000 x 2125 | 4090 x 2215 | 4152 x 2235 | 4160 (4250) | 2875 | 2240 | 2050 | 2100 |
4000 x 2250 | 4090 x 2340 | 4152 x 2360 | 4160 (4250) | 3000 | 2365 | 2175 | 2225 |
4250 x 2000 | 4340 x 2090 | 4402 x 2110 | 4410 (4500) | 2750 | 2115 | 1925 | 1975 |
4250 x 2125 | 4340 x 2215 | 4402 x 2235 | 4410 (4500) | 2875 | 2240 | 2050 | 2100 |
4250 x 2250 | 4340 x 2340 | 4402 x 2360 | 4410 (4500) | 3000 | 2365 | 2175 | 2225 |
4500 x 2000 | 4590 x 2090 | 4652 x 2110 | 4660 (4750) | 2750 | 2115 | 1925 | 1975 |
4500 x 2125 | 4590 x 2215 | 4652 x 2235 | 4660 (4750) | 2875 | 2240 | 2050 | 2100 |
4500 x 2250 | 4590 x 2340 | 4652 x 2360 | 4660 (4750) | 3000 | 2365 | 2175 | 2225 |
4750 x 2000 | 4840 x 2090 | 4902 x 2110 | 4910 (5000) | 2750 | 2115 | 1925 | 1975 |
4750 x 2125 | 4840 x 2215 | 4902 x 2235 | 4910 (5000) | 2875 | 2240 | 2050 | 2100 |
4750 x 2250 | 4840 x 2340 | 4902 x 2360 | 4910 (5000) | 3000 | 2365 | 2175 | 2225 |
5000 x 2000 | 5090 x 2090 | 5152 x 2110 | 5160 (5250) | 2750 | 2115 | 1925 | 1975 |
5000 x 2125 | 5090 x 2215 | 5152 x 2235 | 5160 (5250) | 2875 | 2240 | 2050 | 2100 |
5000 x 2250 | 5090 x 2340 | 5152 x 2360 | 5160 (5250) | 3000 | 2365 | 2175 | 2225 |
5500 x 2000 | 5590 x 2090 | 5652 x 2110 | 5660 (5750) | 2750 | 2115 | 1925 | 1975 |
5500 x 2125 | 5590 x 2215 | 5652 x 2235 | 5660 (5750) | 2875 | 2240 | 2050 | 2100 |
5500 x 2250 | 5590 x 2340 | 5652 x 2360 | 5660 (5750) | 3000 | 2365 | 2175 | 2225 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | |||||||
TAMAÑOS DE RENOVACIÓN - EJE DE RESORTE DE TORSIÓN MONTADO EN LA PARTE TRASERA (HL)
MEDIDAS DE RENOVACIÓN AL SUSTITUIR UNA PUERTA SECCIONAL POR UNA BASCULANTE
Con puerta basculante existente | Nuevo tamaño de renovación | |||||||||
Medida de pedido (BMR) | Medida exterior del marco | Altura libre | Cota de orden (BMR) | Máximo | Dimensión del marco exterior | Dimensiones interiores del garaje | Profundidad de instalación (EBT) | Altura del techo | Altura libre (LDH) | |
Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | Anchura x altura | (mín.)* (opc.) | Funcionamiento manual | Unidad de accionamiento | |||
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2170 | 2350 (2440) | 2675 | 2040 | 1850 | 1900 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2295 | 2350 (2440) | 2800 | 2165 | 1975 | 2025 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2170 | 2475 (2565) | 2675 | 2040 | 1850 | 1900 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2295 | 2475 (2565) | 2800 | 2165 | 1975 | 2025 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2420 | 2475 (2565) | 2925 | 2290 | 2100 | 2150 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2170 | 2600 (2690) | 2675 | 2040 | 1850 | 1900 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2295 | 2600 (2690) | 2800 | 2165 | 1975 | 2025 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2420 | 2600 (2690) | 2925 | 2290 | 2100 | 2150 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2295 | 3100 (3190) | 2800 | 2165 | 1975 | 2025 |
| *Con juego de marco de aluminio o medios auxiliares de montaje (anclaje en S, anclaje de marco variable): se necesitan 90 mm por lado (GIB = BRB + 180 mm). | ||||||||||
Montaje
¿Cómo se instalan las puertas seccionales Novoferm?
El siguiente vídeo ilustra la instalación paso a paso de las puertas seccionales Novoferm. Los vídeos sirven únicamente como complemento de las instrucciones de instalación, uso y mantenimiento. No sustituyen a una instalación profesional realizada por personal especializado cualificado y formado.
INSTALACIÓN DE UNA PUERTA SECCIONAL AUTOMÁTICA
Haga clic en la animación de la izquierda para ver la instalación de una puerta de garaje seccional Novoferm utilizando el ejemplo del tipo ISO 45 con automatismo Novomatic 563 S con muelle de tracción vertical y las ventajas de forma visualmente atractiva.
Encontrará animaciones / vídeos detallados sobre las ventajas, la instalación y la programación de las puertas de garaje seccionales Novoferm en el canal YouTube de Novoferm:
https://www.youtube.com/NovofermVideos
¿Hemos despertado su interés?
Novoferm trabaja con una amplia red de distribuidores especializados en España - en su zona. Nuestros distribuidores especializados autorizados de Novoferm ofrecen asesoramiento profesional, venta, mediciones, instalación, desmontaje y eliminación ecológica de nuestros productos a precios competitivos con todo incluido.
Estaremos encantados de ayudarle.
