Puertas blindadas
Seguridad incluso en situaciones difíciles con NovoPorta Premio S-D-1 y S-D-2
Peligro creciente de ataques con gran fuerza Son muchos los ámbitos sensibles que deben protegerse en caso de ataques de cualquier tipo. La amenaza que supone el uso de pistolas y fusiles de asalto es cada vez más real, no sólo en el sector militar, sino también en los sectores público y civil. Esto afecta, por ejemplo, a las zonas de seguridad de aeropuertos, estaciones de ferrocarril o lugares de celebración de eventos, pero también a las zonas de seguridad de edificios policiales y judiciales.
Amenudo se pasa por alto en la era de las relaciones comerciales internacionales: un fallo aquí provocaría un inmenso perjuicio económico, además de dañar la reputación de la empresa. Lo mismo cabe decir de los bancos y las instituciones de investigación, donde también es necesario proteger activos considerables.

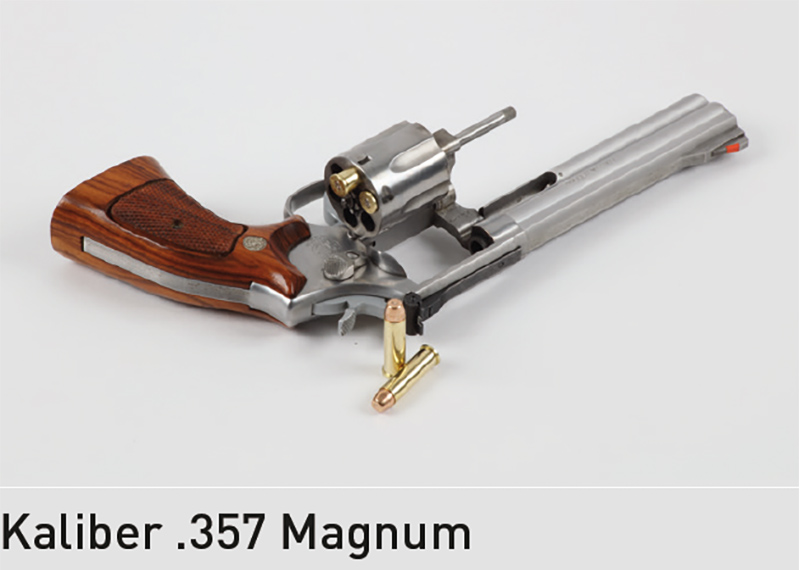

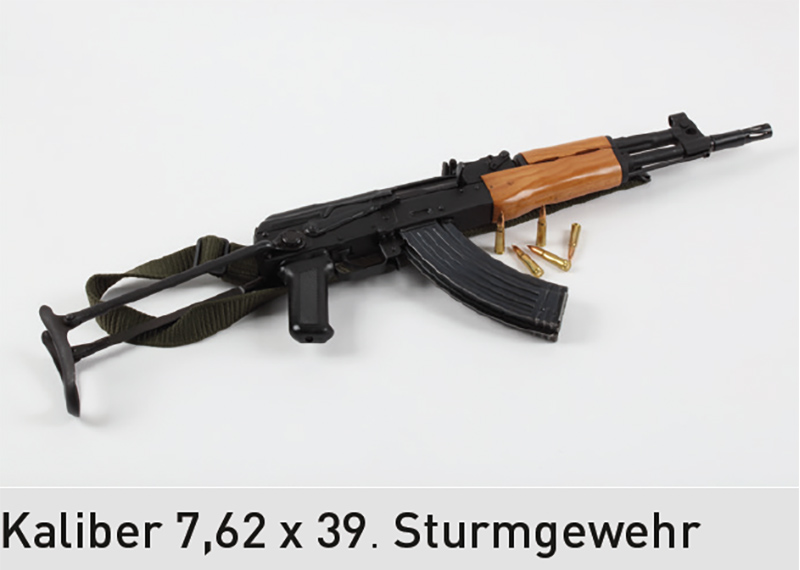

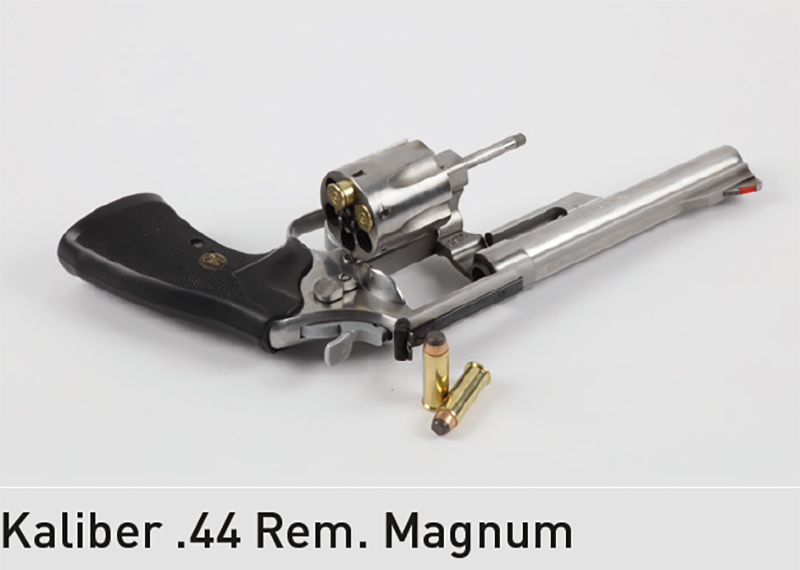

En las situaciones de amenaza mencionadas, se suele presuponer el uso de pistolas de gran calibre o fusiles de asalto. El NovoPorta Premio ha superado las pruebas conforme a la norma DIN EN 1522/1523 de resistencia a balas clase FB 4 NS en versiones de una y dos hojas, así como en la prueba VPAM* APR 2006 nivel 6 NS como elemento de una sola hoja. En las pruebas para la clase de fuego FB 4, el Premio fue cargado con proyectiles en calibre de pistola .44 Rem. Magnum, 357 Magnum. Las pruebas según el nivel de prueba VPAM P6 se realizaron con munición en calibre de fusil de asalto (AK-47) 7,62 x 39 mm (FJ/PB/SC) conforme a DIN EN 1522/1523. Se trata de una clase especial no clasificada en DIN EN 1522/1523 e introducida por VPAM.

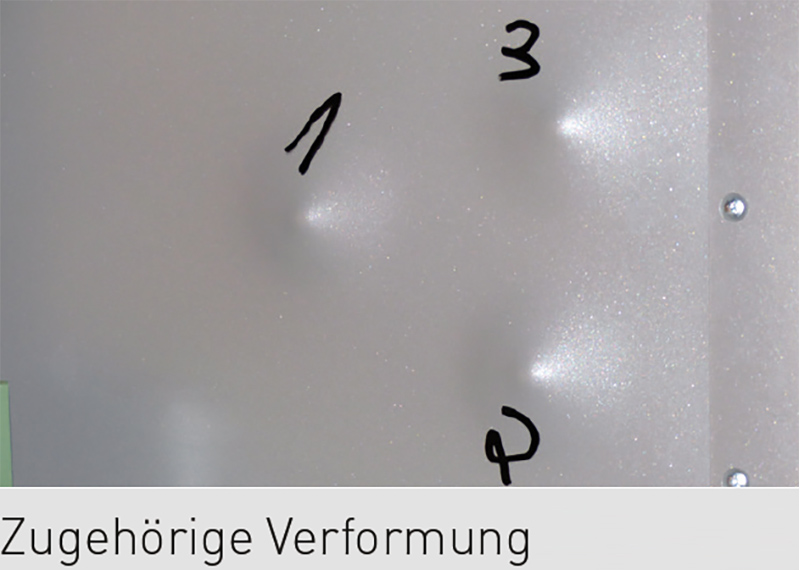

Todas las puertas han superado con éxito las pruebas de las clases FB 4 y VPAM P6. Fueron sometidas a pruebas de puntos débiles y certificadas en consecuencia por un instituto de pruebas independiente. Como no entran astillas en el interior, la Premio lleva la etiqueta "NS = sin astillas" para una máxima seguridad.

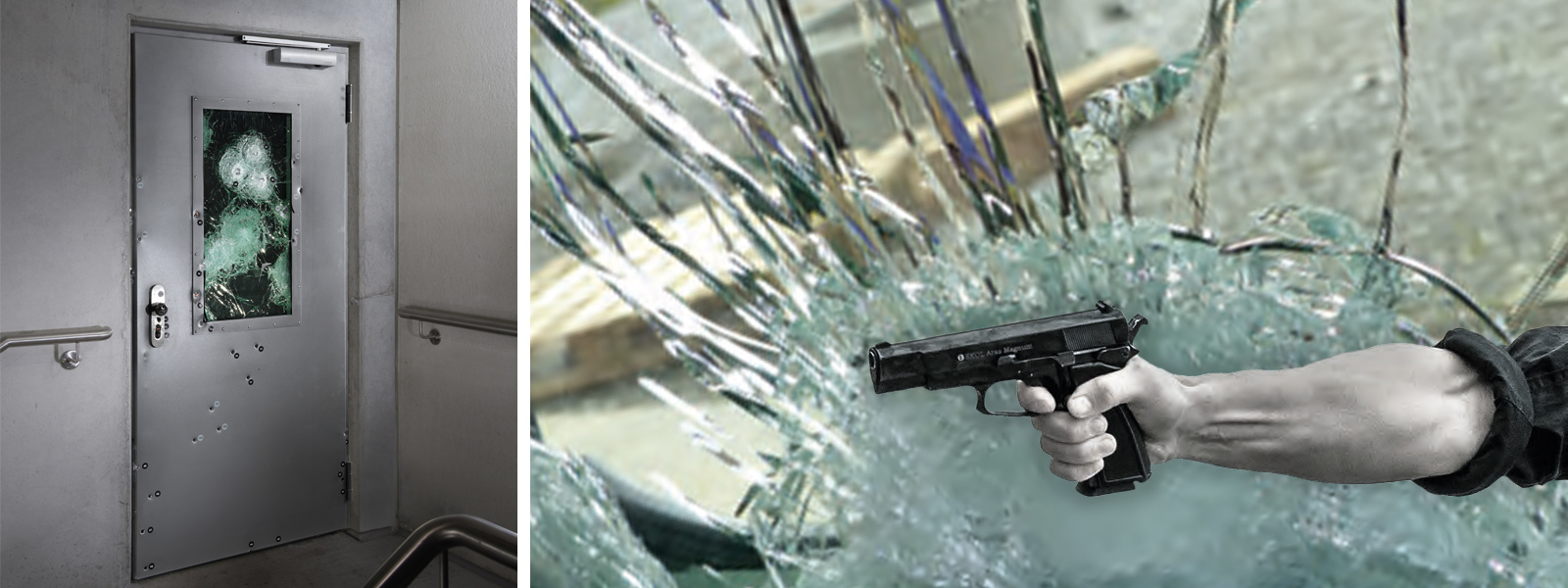

Seguridad contra armas de fuego Las puertas antibalas NovoPorta Premio están homologadas según DIN EN 1522/1523 clase de resistencia a las balas FB 4 NS y VPAM APR 2006 nivel de ensayo 6 NS. Esto las hace adecuadas para situaciones de amenaza en las que se presupone el uso de pistolas de gran calibre o fusiles de asalto. Se trata, por ejemplo, de zonas de seguridad en aeropuertos, estaciones de ferrocarril o lugares de celebración de eventos, pero también de zonas relevantes para la seguridad en edificios policiales y judiciales.
Las puertas antibalas S-D-1de alta funcionalidad están disponibles con la clase de protección contra incendios T30, con la clasificación de protección contra humos según DIN 4102 y como protección antirrobo RC3 según DIN EN 1627. Bajo pedido, las puertas también están disponibles con acristalamientos especiales antibalas, incluyendo junquillos de acero especial reforzado y de acero inoxidable.

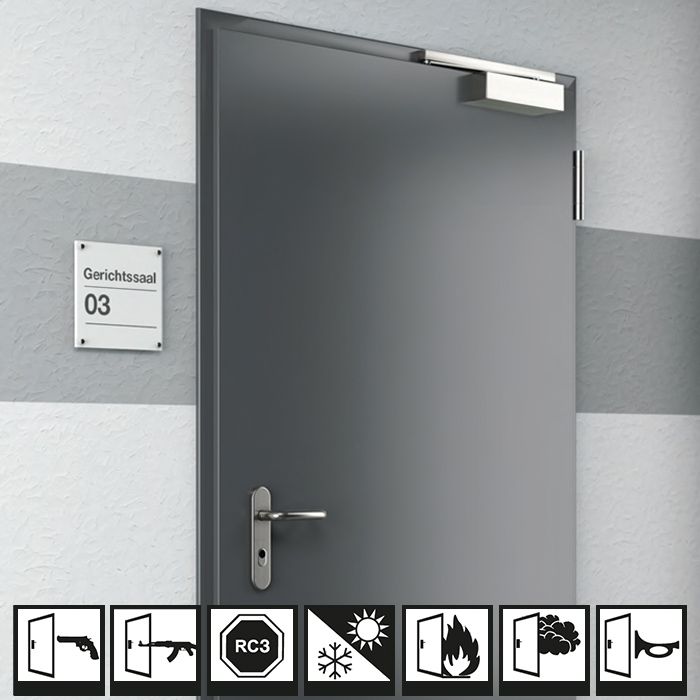

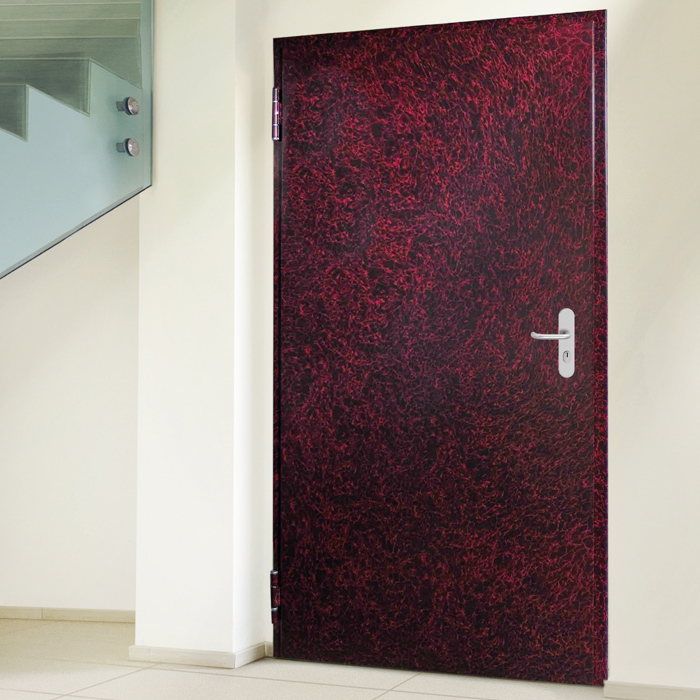

Diseño a pesar de la función Las puertas blindadas NovoPorta Premio, basadas en un sistema modular, convencen por su aspecto uniforme en todo el edificio. A primera vista no se reconoce si una puerta es antibalas, antiincendios o antirrobo, una clara ventaja en la construcción comercial.
Comparación de puertas y propiedades
Comparación de puertas blindadas
| Designación de la puerta | Galce grueso | T30 (EI2 30) | RS | Aislamiento acústico | RC2 | RC3 | RC4 | Aislante térmico | También para exteriores | DIN EN 14351-1 |
S-D-1 FB4 NS1) Puerta de 1 hoja | - | - | - | - | - | - | - | - | ||
S-D-2 FB4 NS1) Puerta de 2 hojas | - | - | - | - | - | |||||
| 1) Resistente a balas según DIN EN 1522 FB4. Alternativamente también disponible como puerta de 1 hoja S-D-1 como clase especial de resistencia a balas VPAM APR 2006 nivel de ensayo P6. | ||||||||||

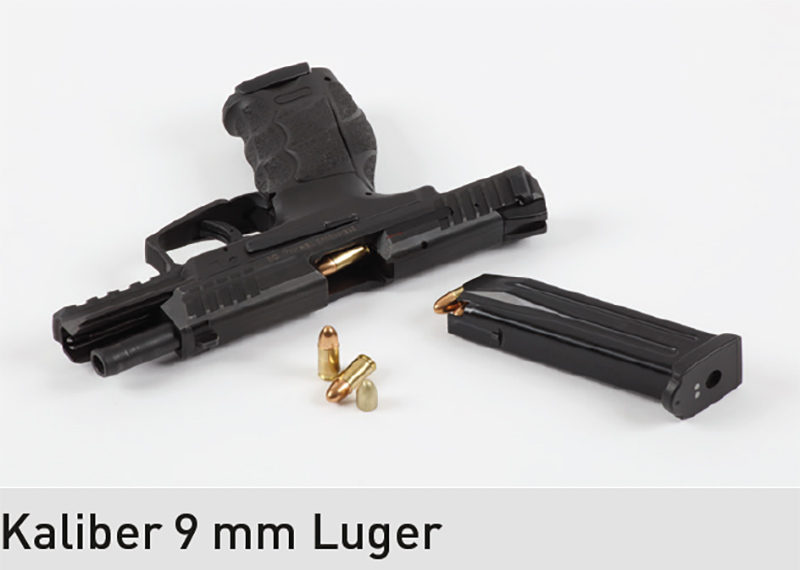

Visión general de las clases de tiro, tipos de armas y calibres
Visión general de las clases de tiro, tipos de armas y calibres
| Clases de protección según DIN EN 1522 y VPAM (extracto) | ||||||||
Clase | Tipo de arma | Calibre | Bala | |||||
Tipo | Masa en g | Fabricante / tipo | Velocidad en m/s * | Energía en J * | ||||
DIN EN 1522 | FB 1 | Rifle | .22 lr | L/RN | 2,60 ± 0,1 | Winchester | 360 ± 10 | 168 |
FB 2 |
|
| FJ(1)/RN/SC | 8,00 ± 0,1 | DAG DM 41 | 400 ± 10 | 518 | |
FB 3 |
| .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 | |
FB 4 |
| .357 Mag. | FJ(1)/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 | |
.44 Rem. Mag. | FJ(2)/FN/SC | 15,60 ± 0,1 | 440 ± 10 | 1.510 | ||||
VPAM | P 4 | Pistola | .357 Mag. | FMJ/CB/SC | 10,20 ± 0,1 | Geco | 430 ± 10 | 943 |
.44 Rem. Mag. | FMJ*/FN/SC | 15,60 ± 0,1 | Jabalina | 440 ± 10 | 1.510 | |||
P 5 | .357 Mag. | FMs/CB | 7,1 ± 0,1 | DAG Especial | 580 ± 10 | 1.194 | ||
P 6 | Fusil | 7,62 x 39 | FMJ/PB/FeC |
| M 43 | 720 ± 10 | 2.074 | |
* al impacto | ||||||||
Nuestras señales para su seguridad
Seguridad incluso en situaciones difíciles con la puerta de acero Novoferm puerta de acero NovoPorta Premio con resistencia antibalas; también disponible en combinación con protección contra incendios T30 / EI 30.
Encontrará más animaciones en
Sus ventajas de un vistazo
- Con efecto antirrobo y antibalas
- Probada según DIN EN 1522 / 1523 clase de resistencia a balas FB 4 NS

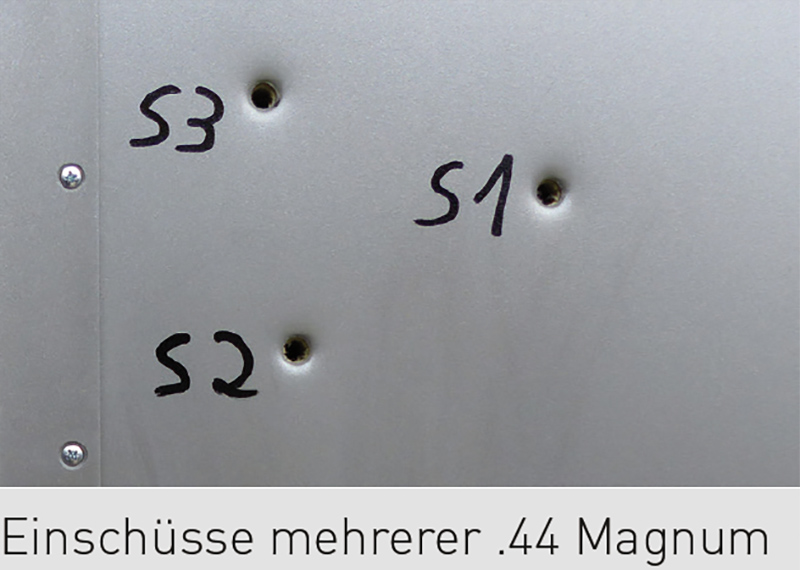

- La puerta fue disparada con proyectiles de pistola calibre .44 Rem. Magnum y 357 Magnum. Las pruebas según el nivel de prueba VPAM P6 se realizaron con munición en calibre de fusil de asalto (AK-47) 7,62 x 39 mm (FJ/PB/SC) conforme a DIN EN 1522/1523.
- Como elemento de una sola hoja en VPAM* APR 2006 nivel de ensayo 6 NS
- Puede utilizarse, por ejemplo, para zonas de seguridad en aeropuertos, grandes estaciones de ferrocarril o recintos de eventos, pero también zonas expuestas en edificios policiales y judiciales
- Como no entran astillas en el interior, el Premio lleva la etiqueta "NS = sin astillas" para una seguridad máxima
Tecnología y detalles
FECHAS TÉCNICAS PREMIO S-D
Datos técnicos Premio S-D-1 y S-D-2
| Modelos | S-D-1 | S-D-2 | |
| Clase de resistencia | RC3 | RC3 | |
| Dimensiones aprobadas | |||
| Dimensión constructiva (BR) Anchura mín. - máx. |
|
| |
| Paso libre (LD) (BR) Altura mín. - máx. |
|
| |
| Dimensión constructiva (BR) (BRM) Anchura del flap mín. - máx. |
| - | |
| Paso libre (LD) Altura mín. - máx. |
| - | |
| Equipamiento de seguridad | |||
| Número de pasadores de seguridad por hoja | 2 (3) | 2 (3) | |
| Cerradura de embutir de seguridad PZ con pestillo especial | - | - | |
Bloqueo de hoja inactiva (cerrojo de borde de placa frontal) (con bloqueo hacia arriba y hacia abajo) | - | - | |
| Cilindro de perfil de seguridad antitaladro | - | - | |
| Hoja de la puerta | |||
| Grosor de la hoja de la puerta aprox. | 64 | 64 | |
| Espesor de la hoja | 1,5 | 1,5 | |
| Pliegue grueso (3 caras) | - | - | |
| Tipo de apertura, según DIN |
|
| |
| Coeficiente de transferencia de calor según DIN EN ISO 10 077-1 | Ud = 1,8 W/m2K | Ud = 1,9 W/m2K | |
| Paredes | |||
| Mampostería (resistencia a la compresión de la piedra ≥ 12) | ≥ 115 | ≥ 115 | |
| Hormigón (clase de resistencia ≥ 12/15) | ≥ 120 | ≥ 120 | |
Bloques/bloques de hormigón celular (clase de resistencia 4 / adherido) | ≥ 240 | ≥ 240 | |
Paneles de pared de hormigón celular armado (clase de resistencia 4 / adheridos) | ≥ 240 | ≥ 240 | |
Paredes de instalación de protección antirrobo F90-A/EI90 como pared de montantes de acero (según DIN 4.102, parte 4, tabla 10.2) o EN 13501-2 | ≥ 100 | ≥ 100 | |
Construcción de acero (espesor mínimo de pared de los perfiles de acero 4 mm) | - | - | |
| Opción | |||
| También con protección contra humos | - | - | |
| También insonorizante | 23 - 45 dB* | 22 - 43 dB* | |
| También con acristalamiento | - | - | |
| También con panel superior | - | - | |
| También con tragaluz | - | - | |
| Informe de prueba nº. | 45-53/18 | 45-53/18 | |
Todas las dimensiones en mm - posible - no posible BR = dimensión de construcción, RAM = dimensión de marco exterior, LD = dimensión de apertura libre * Los valores de reducción acústica especificados son valores de laboratorio sólo para puertas de hoja completa. El valor de laboratorio - 5 dB se aplica al valor de reducción acústica alcanzable en el edificio. | |||
