Feuerschutztüren T30-1 H8-5

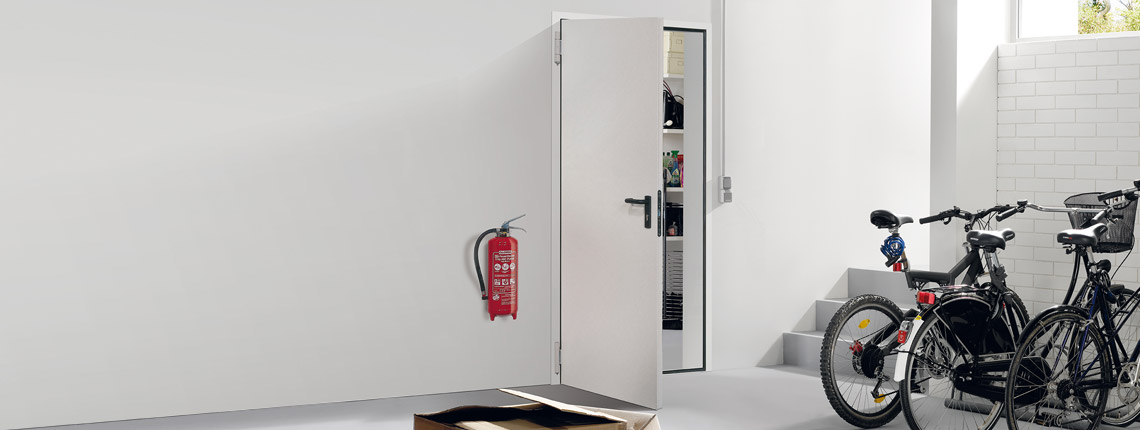

Die universell einsetzbare Feuerschutztür T30-1 H8-5

Die einbaufertige Feuerschutztür T30-1 H8-5 bietet Ihnen Sicherheit als Brandschutzabschluss und sorgt gleichzeitig für ein Optimum an Schall- und Wärmedämmung.

Ihre Vorteile im Überblick!

Geprüfte Feuerschutztür T-30
Einsetzbar u. a. als Keller-, Garagenverbindungs- oder Heizungsraumtür
Türblatt und Zarge verzinkt und grundiert, Verkehrsweiß RAL 9016
Links/rechts verwendbar
4-seitig umlaufende Gummidichtung
PZ-Wechselschloss inkl. Buntbartschlosseinsatz und Schlüssel
Schwarze Rundgriff Drückergarnitur mit Kurzschild
Schalldämmung RW ca. 37 dB
Wärmedämmung UD = 1,6 W/m2K
Zulassungs-Nummer: Z-6.20-2151
Auch als Mehrzwecktür für den Außeneinsatz lieferbar

Technik

Technische Daten Feuerschutztüren H8-5

Ansicht, Ankermaße und Einbau

Ansicht

Ankermaße

Einbau

Zargen, Zargenbefestigung und unterer Anschlag

H 8-5 mit unterem Anschlag
Falls kein unterer Anschlag erforderlich, Winkelprofil abbrechen.

Eckzarge
mit kombiniertem Mauer-Dübelanker

Optionale Gegenzarge
kann bauseits durch Heftschweißen oder Schrauben mit der Eckzarge verbunden werden.

Bestell- bzw. Baurichtmaße

	Baurichtmaße (BR) (Bestellmaße) mm	Rohbaumaße/ Nennmaße mm	Lichte Durchgangsmaße mm	Zargen- außenmaße mm
Feuerschutztür T30-1 H 8-5	750 x 1750	760 x 1755	682 x 1716	792 x 1784*
	750 x 1875	760 x 1880	682 x 1841	792 x 1909*
	750 x 2000	760 x 2005	682 x 1966	792 x 2034*
	800 x 1800	810 x 1805	732 x 1766	842 x 1834*
	800 x 1875	810 x 1880	732 x 1841	842 x 1909*
	800 x 2000	810 x 2005	732 x 1966	842 X 2034*
	875 x 1750	885 x 1755	807 x 1716	917 x 1784*
	875 x 1800	885 x 1805	807 x 1766	917 x 1834*
	875 x 1875	885 x 1880	807 x 1841	917 x 1909*
	875 x 2000	885 x 2005	807 x 1966	917 x 2034*
	875 x 2125	885 x 2130	807 x 2091	917 x 2159*
	1000 x 1875	1010 x 1880	932 x 1841	1042 x 1909*
	1000 x 2000	1010 x 2005	932 x 1966	1042 x 2034*
	1000 x 2125	1010 x 2130	932 x 2091	1042 x 2159*
	* Einschließlich Bodeneinstand 25 mm. Zulässiger Größenbereich: BR von 625 x 1750 mm bis 1000 x 2125 mm.
Feuerschutzwandklappe T30-1 H 8-5	750 x 875	760 x 885	682 x 807	792 x 893
	800 x 800	810 x 810	732 x 732	842 x 818
	875 x 875	885 x 885	807 x 807	917 x 893
	875 x 1000	885 x 1010	807 x 932	917 x 1018
	875 x 1250	885 x 1260	807 x 1182	917 x 1268
	Zulässiger Größenbereich: BR von 625 x 750 mm bis 1000 x 1749 mm.
